《Raspberry Pi 樹莓派官方消息》Raspberry Pi 產品系列詳解

隨著我們的產品線不斷擴大，試圖追蹤所有不同的 Raspberry Pi 開發板可能會變得令人困惑。以下是 Raspberry Pi 型號的高級細分，包括我們的旗艦系列、Zero 系列、電腦模組系列和 Pico 微處理器系列。


Raspberry Pi 生產的電腦有幾種不同的系列：

 ◆ 旗艦系列 通常簡稱為“Raspberry Pi”，提供高效能硬體、完整的 Linux 作業系統和各種常用端口，外形尺寸大約與信用卡大小相當。

 ◆ Zero系列 提供完整的 Linux 作業系統和基本端口，價格實惠，外形小巧，功耗低。

 ◆ 電腦模組系列（通常簡稱為“CM”）提供高效能硬體和完整的 Linux 作業系統，且外型小巧，適合工業和嵌入式應用。電腦模組型號的硬體與相應的旗艦型號相當，但連接端口更少且沒有板載 GPIO 引腳。相反，用戶應該將電腦模組連接到單獨的底板，該底板提供應用程式所需的連接端口和引腳。

此外，Raspberry Pi 還生產了 Pico 系列微型處理器、多功能 微控制器 面板。 Pico 型號不運行 Linux 或允許可移動存儲，而是透過將二進位檔案燒入板載快閃記憶體來允許編程。


旗艦系列

Model B 表示存在乙太網路連接埠。 Model A 表示尺寸較小的低成本型號，沒有乙太網路連接埠、RAM 減少、USB 連接端口較少，以限制電路板高度。

型號系統級晶片記憶體通用端口連接

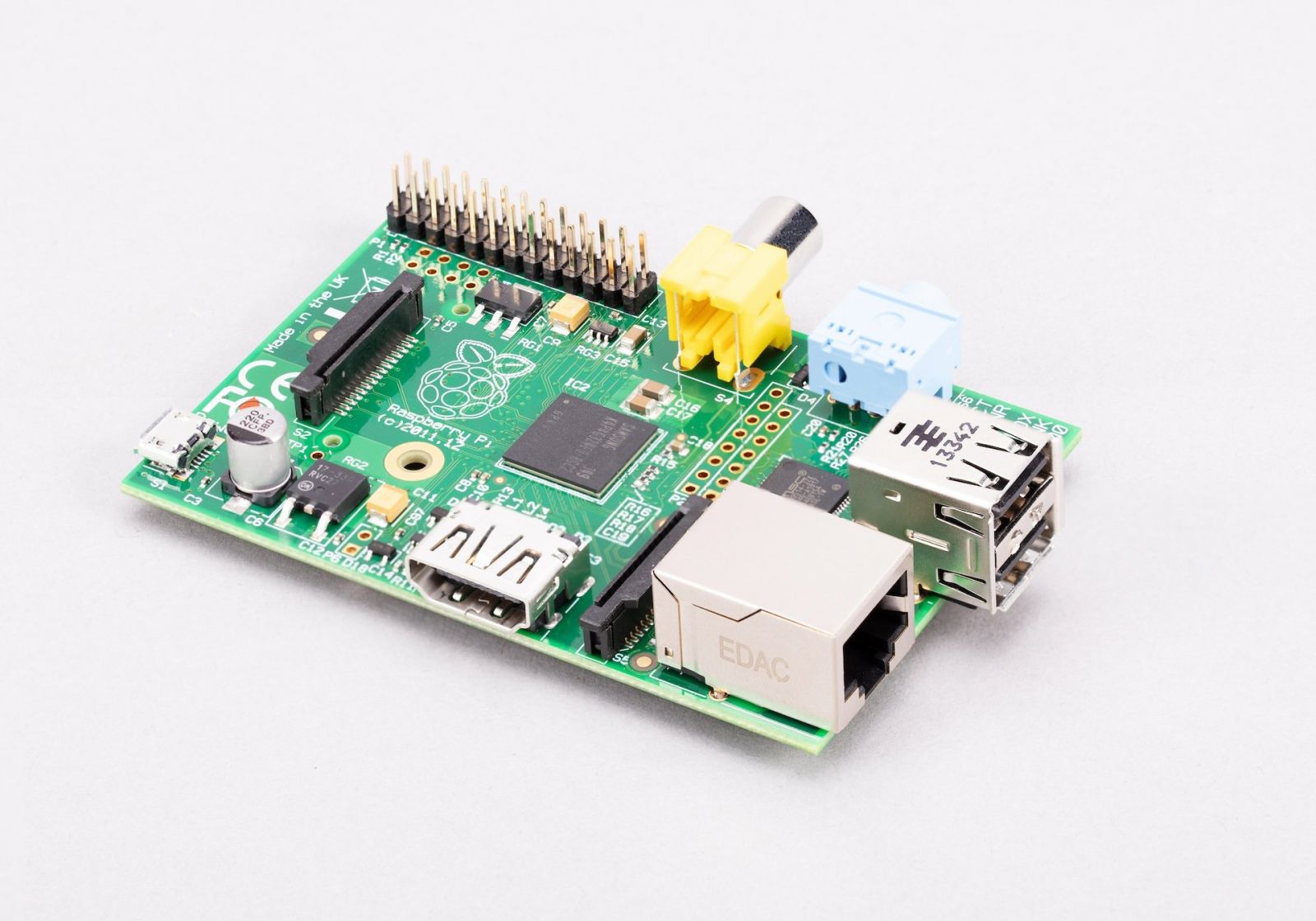

Raspberry Pi Model B		BCM2835256MB，512MB


26 針 GPIO 接頭                                                                                        		HDMI、2 個 USB 2.0、CSI 相機連接端口、DSI 顯示連接端口、3.5 毫米音訊插孔、RCA 複合視訊、乙太網路 (100Mb/s)、SD 卡插槽、微型 USB 電源

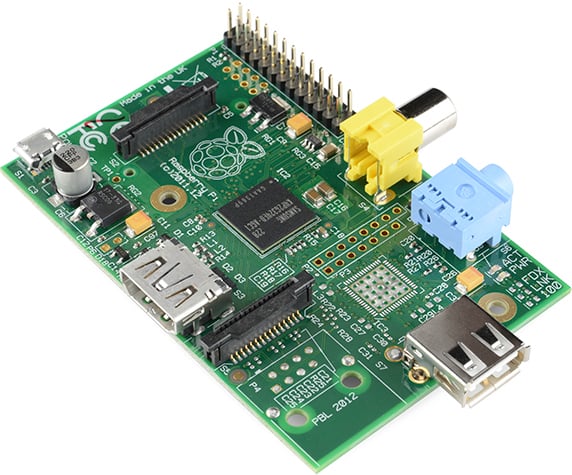

Raspberry Pi Model A		BCM2835256MB26 針 GPIO 接頭HDMI、USB 2.0、CSI 相機連接端口、DSI 顯示連接端口、3.5 公釐音訊插孔、RCA 複合視訊、SD 卡插槽、微型 USB 電源插槽

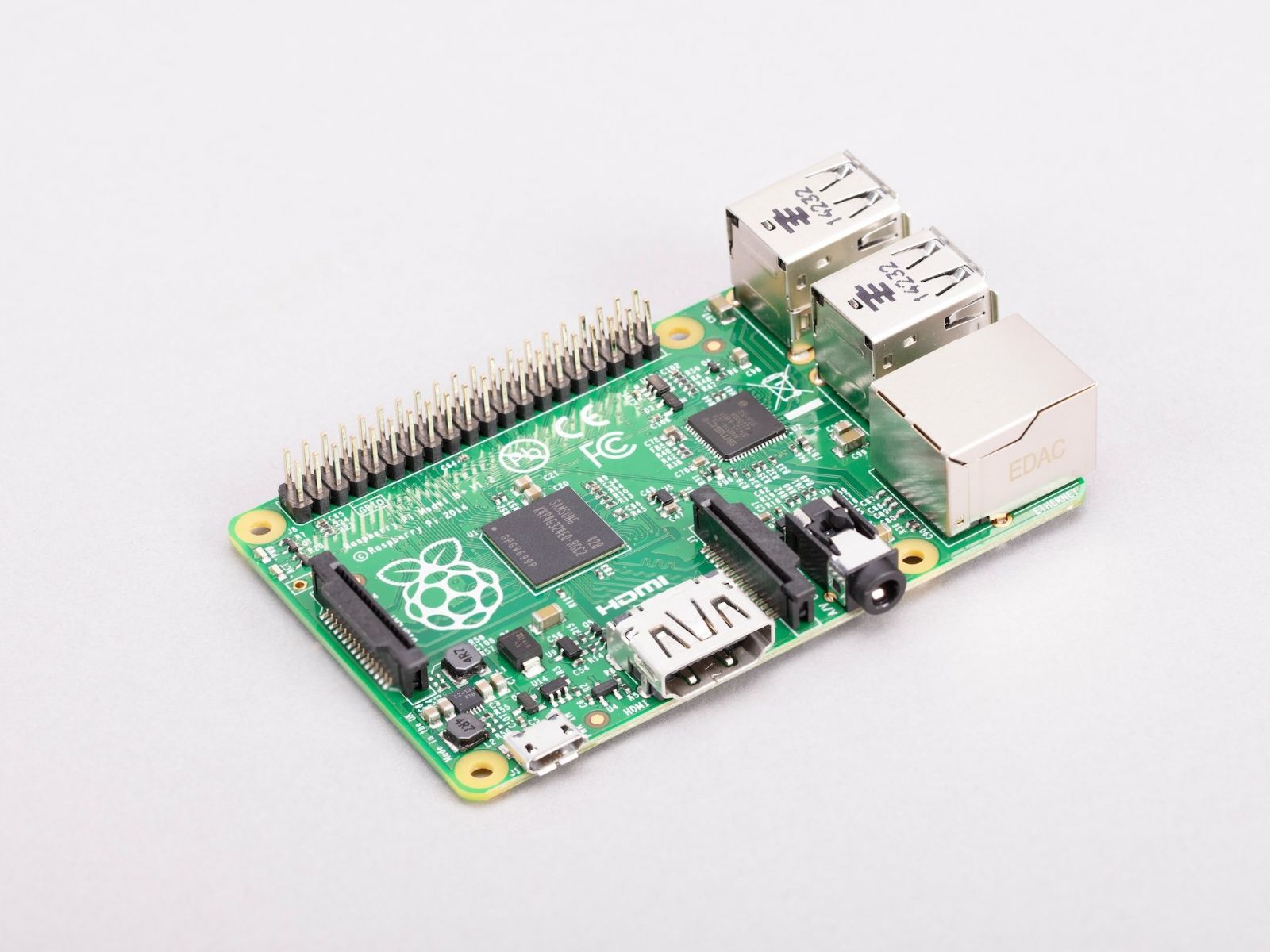

Raspberry Pi Model B+		BCM2835512MB40 針 GPIO 接頭HDMI、4 × USB 2.0、CSI 相機連接端口、DSI 顯示連接端口、3.5mm AV 插孔、乙太網路 (100Mb/s)、microSD 卡插槽、微型 USB 電源插槽

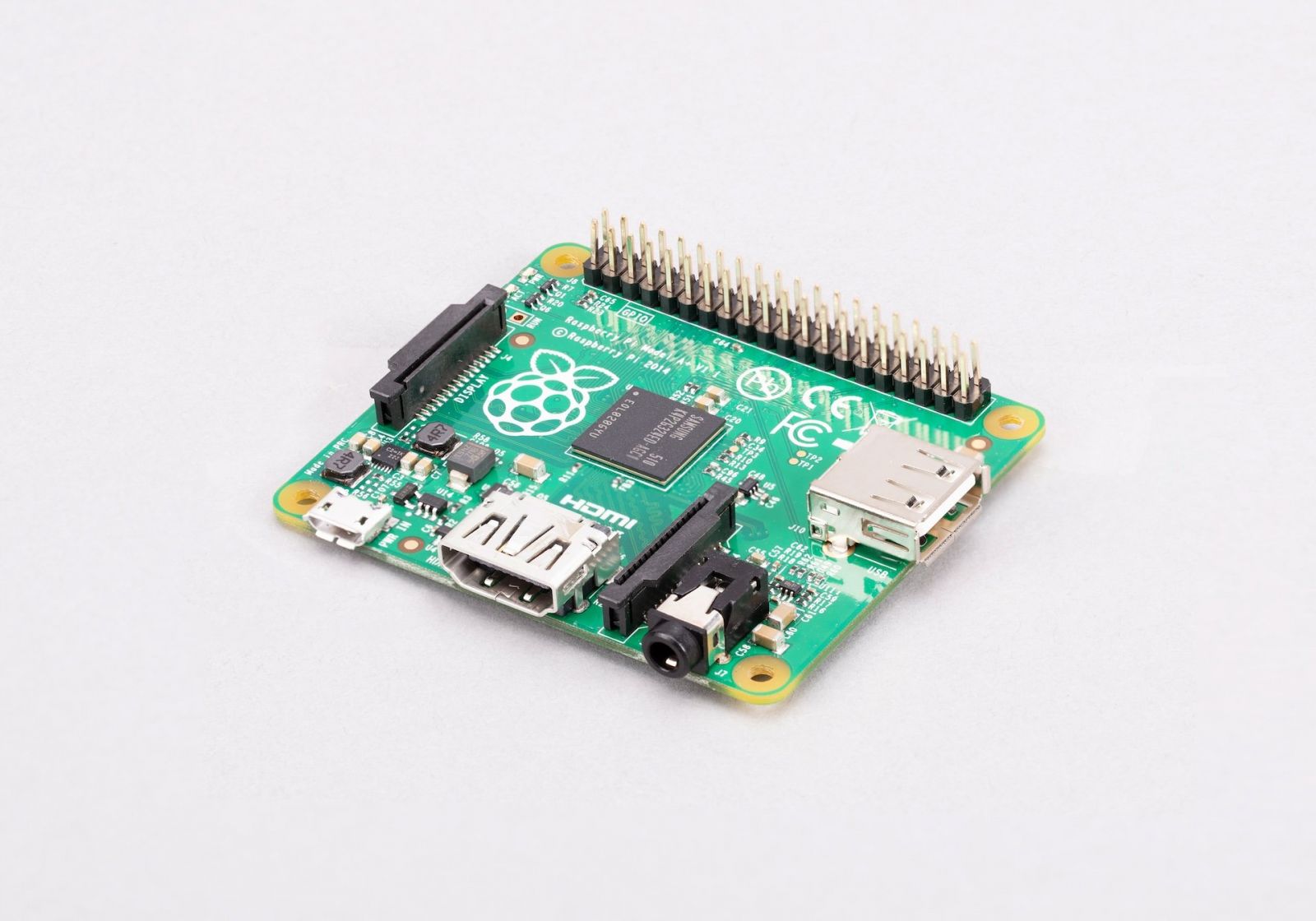

Raspberry Pi Model A+		BCM2835256MB，512MB40 針 GPIO 接頭HDMI、USB 2.0、CSI 相機連接端口、DSI 顯示連接端口、3.5mm AV 插孔、微型 SD 卡插槽、微型 USB 電源插槽

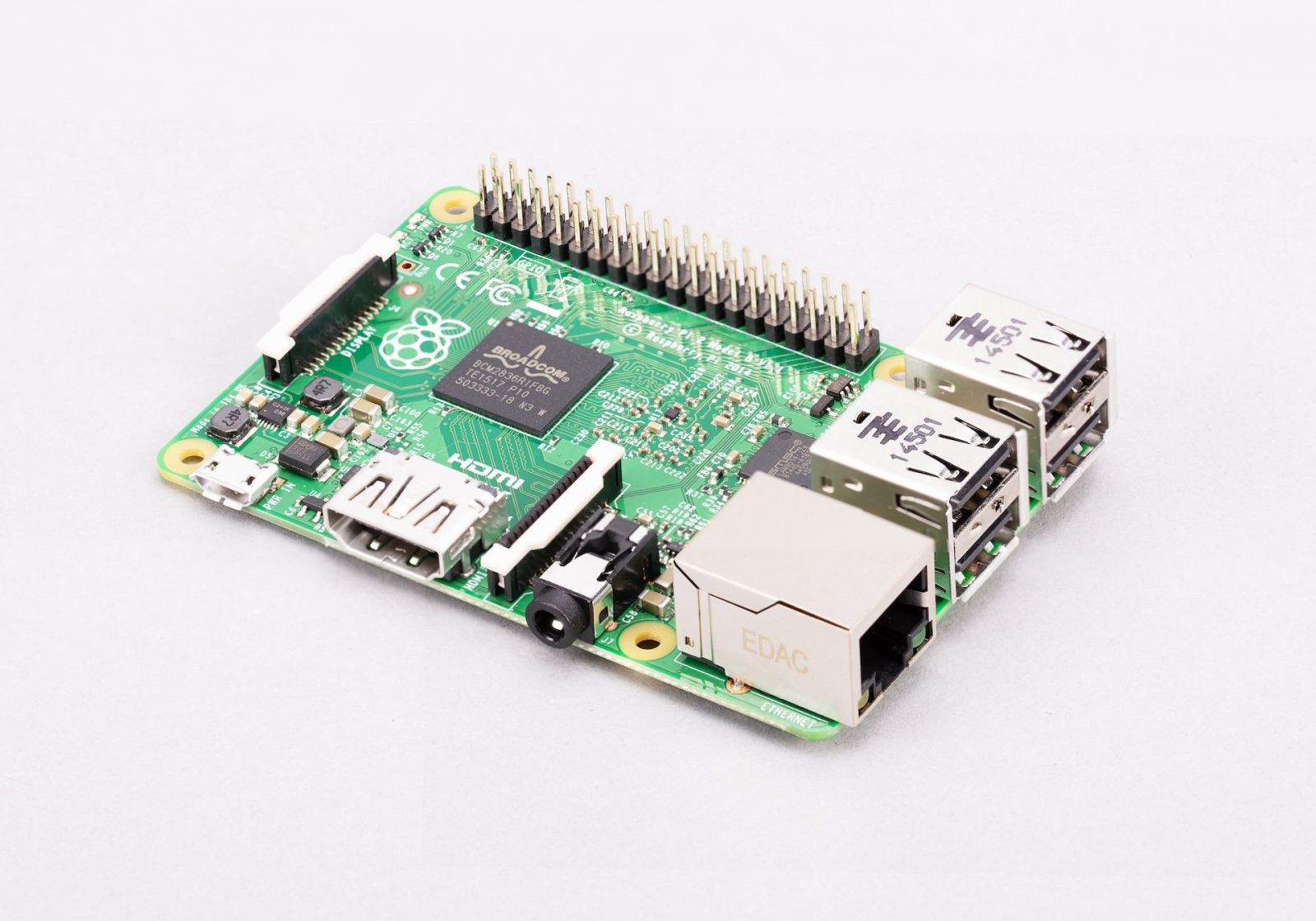

Raspberry Pi 2 Model B		BCM2836
（在 1.2 版本中切換到 BCM2837）		1 GB40 針 GPIO 接頭HDMI、4 × USB 2.0、CSI 相機連接端口、DSI 顯示連接端口、3.5mm AV 插孔、乙太網路 (100Mb/s)、微型 SD 卡插槽、微型 USB 電源插槽

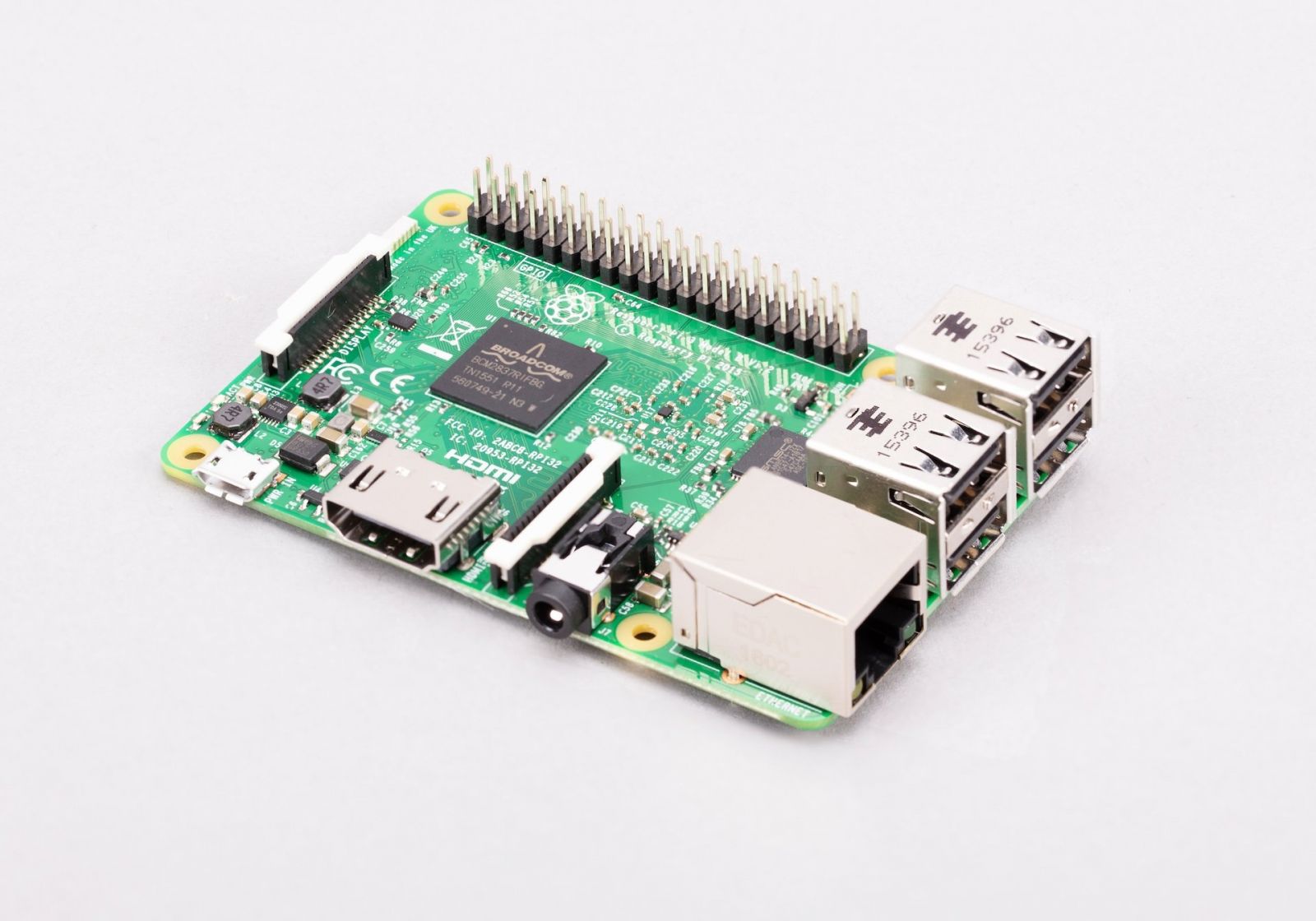

Raspberry Pi 3 Model B		BCM28371 GB40 針 GPIO 接頭HDMI、4 個 USB 2.0、CSI 相機連接端口、DSI 顯示連接v、3.5mm AV 插孔、乙太網路 (100Mb/s)、2.4GHz 單頻 802.11n Wi-Fi (35Mb/s)、藍牙 4.1、低功耗藍牙 (BLELE)、微型 SD 卡機、微型 USB 電源插槽

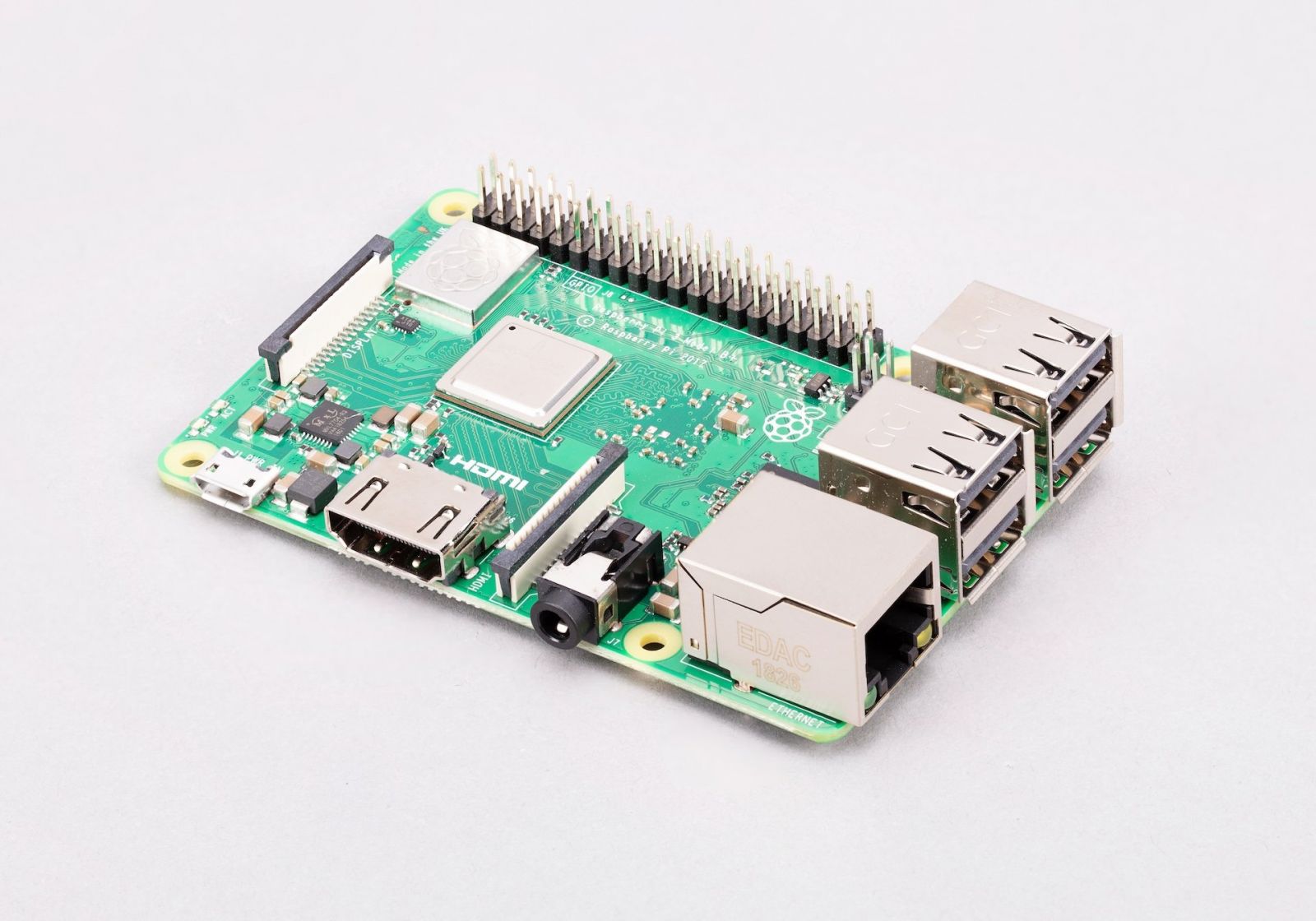

Raspberry Pi 3 Model B+		BCM2837b01 GB40 針 GPIO 接頭HDMI、4 個 USB 2.0、CSI 相機連接端口、DSI 顯示連接v、3.5 毫米 AV 插孔、支援 PoE 的乙太網路 (300Mb/s)、2.4/5GHz 雙頻 802.11ac Wi-Fi (100Mb/s)、 USB 4.2、低功耗藍牙卡、微型 USB 電源插槽

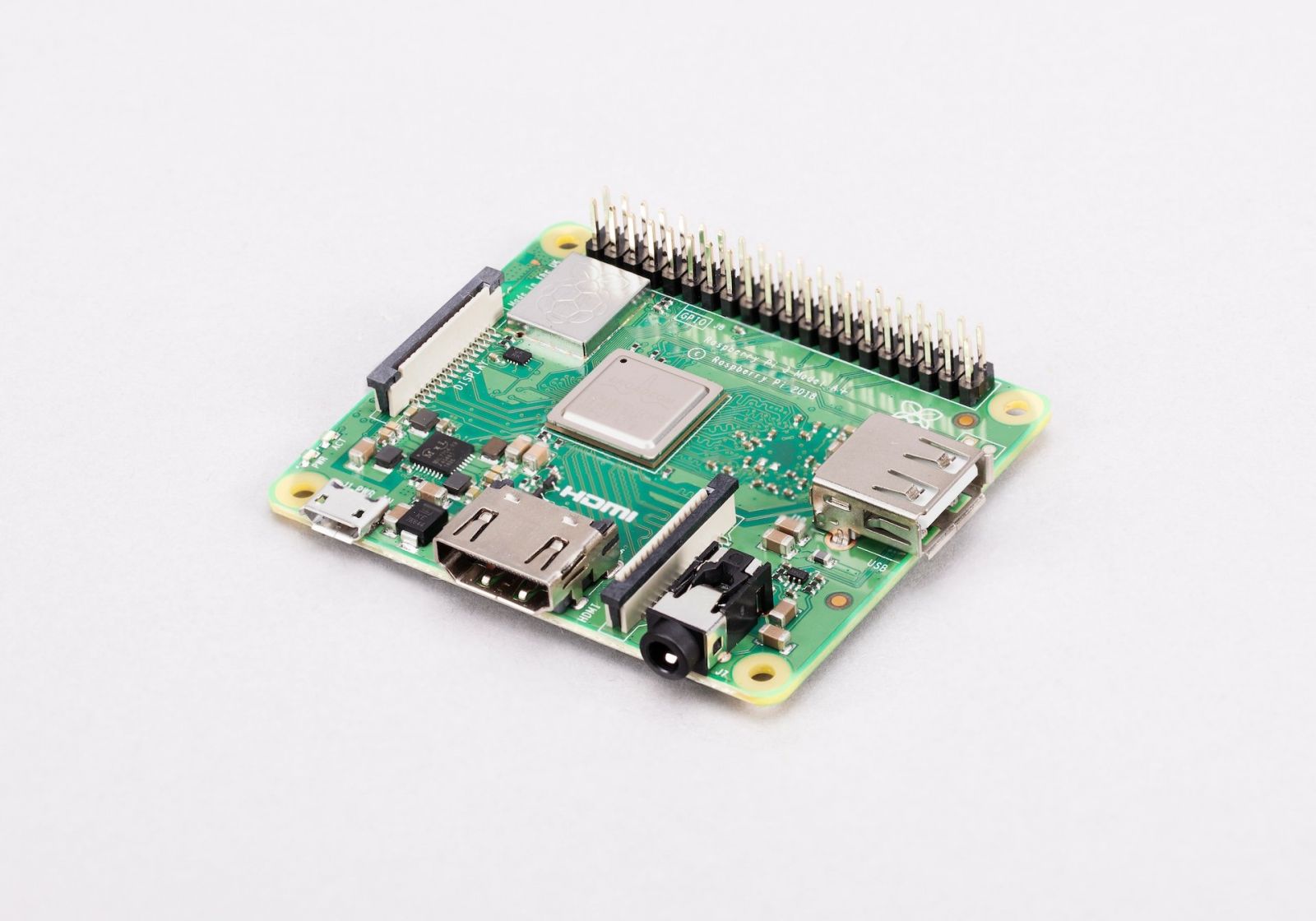

Raspberry Pi 3 Model A+		BCM2837b0512 MB40 針 GPIO 接頭HDMI、USB 2.0、CSI 相機連接端口、DSI 顯示連接ｖ、3.5mm AV 插孔、2.4/5GHz 雙頻 802.11ac Wi-Fi（100Mb/s）、藍牙 4.2、低功耗藍牙 (BLE)、微型 SD 卡、微型 USB 電源插槽

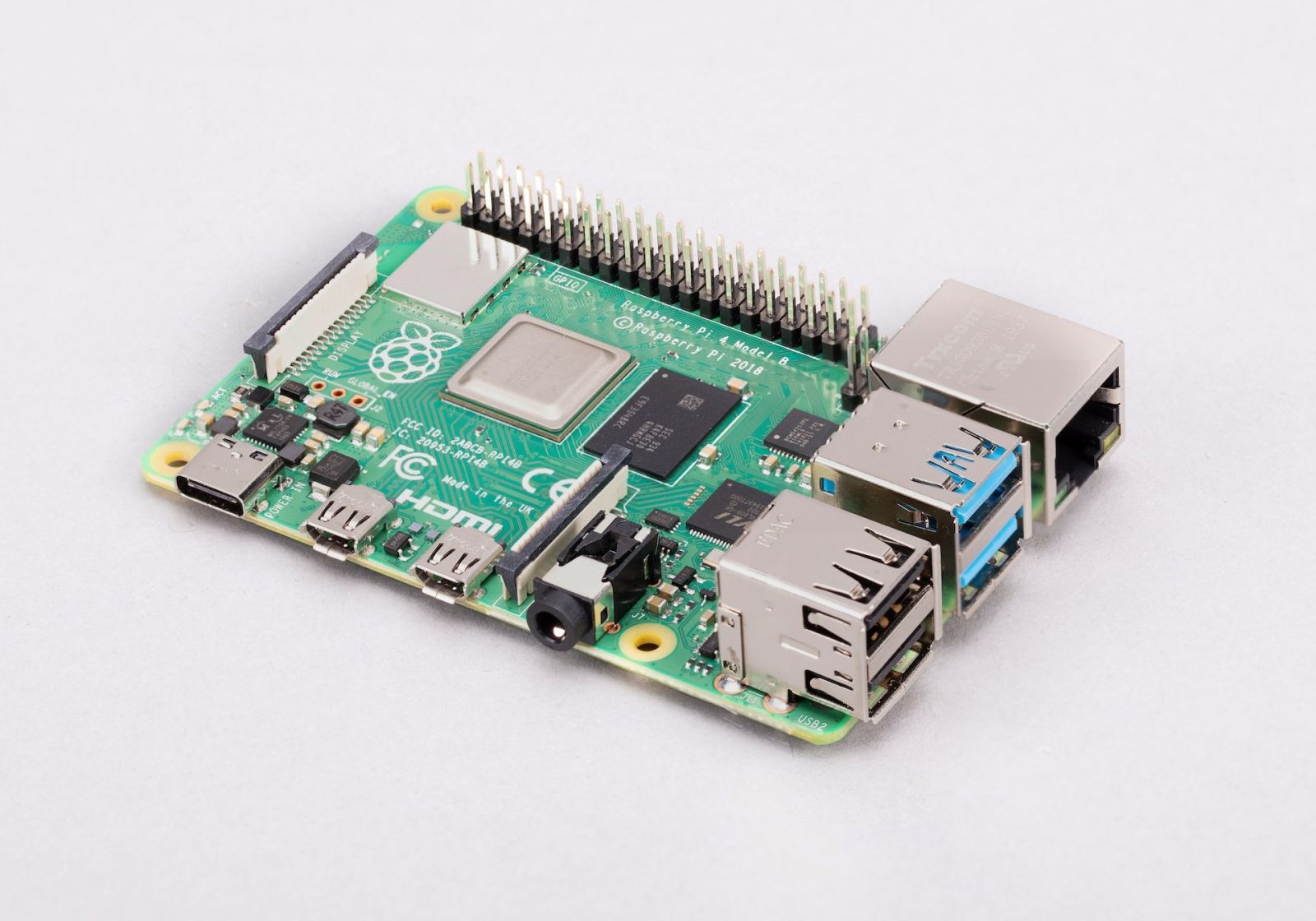

Raspberry Pi 4 Model B		BCM27111GB、2GB、4GB、8GB40 針 GPIO 接頭2 × 微型 HDMI、2 × USB 2.0、2 × USB 3.0、CSI 相機連接端口、DSI 顯示連接端口、3.5 mm AV 插孔、支援 PoE 的千兆乙太網路 (1Gb/s)、2.4/5GHz 雙頻 802.11ac Wi-Fi (120Mb/DVSD A (15W))

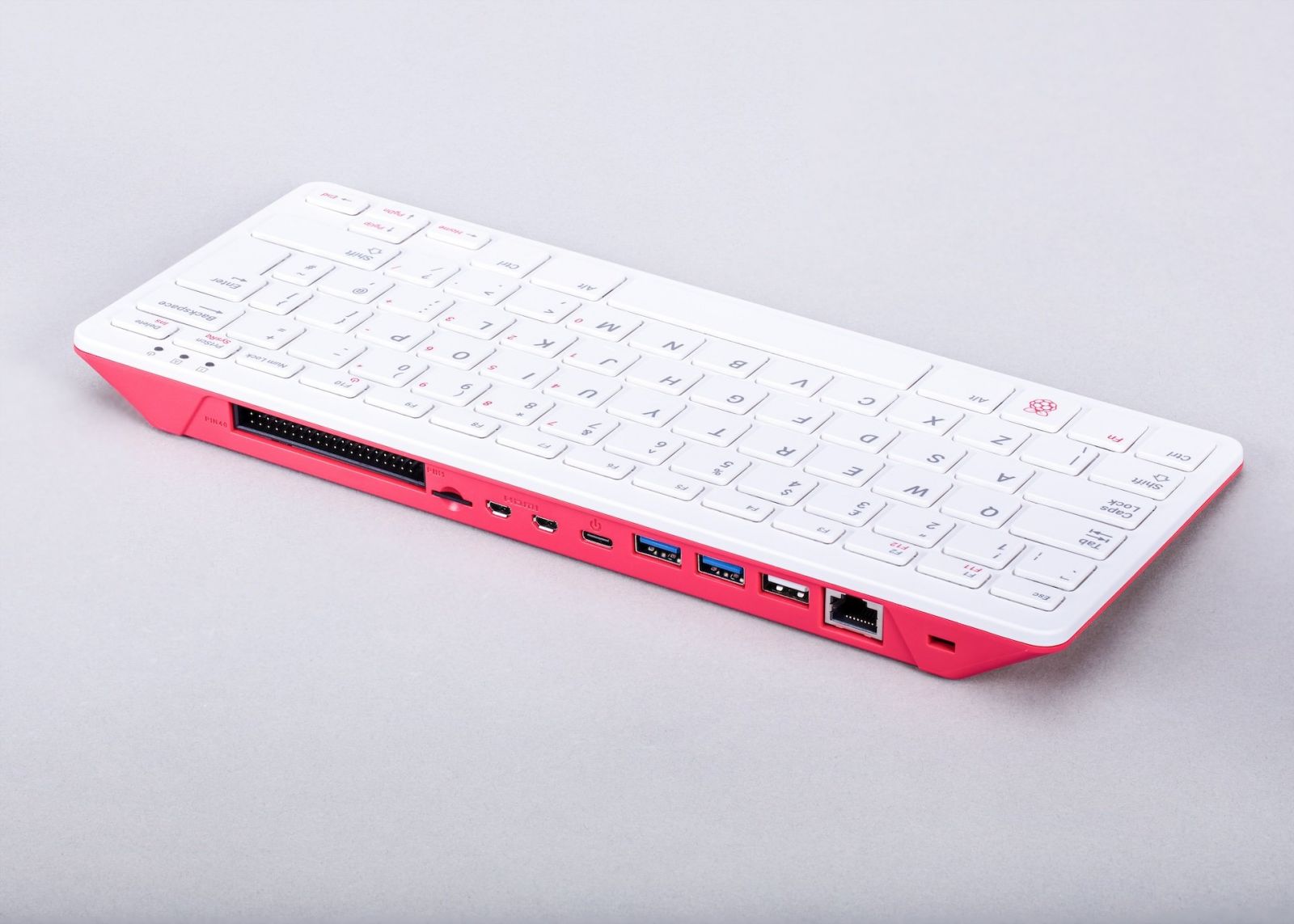

Raspberry Pi 400		BCM27114GB40 針 GPIO 接頭2 × 微型 HDMI、2 × USB 2.0、2 × USB 3.0、千兆乙太網路 (1Gb/s)、2.4/5GHz 雙頻 802.11ac Wi-Fi (120Mb/s)、藍牙 5、低功耗藍牙 (BLE)、微型 SD 卡插槽、USB-C 電源供應器

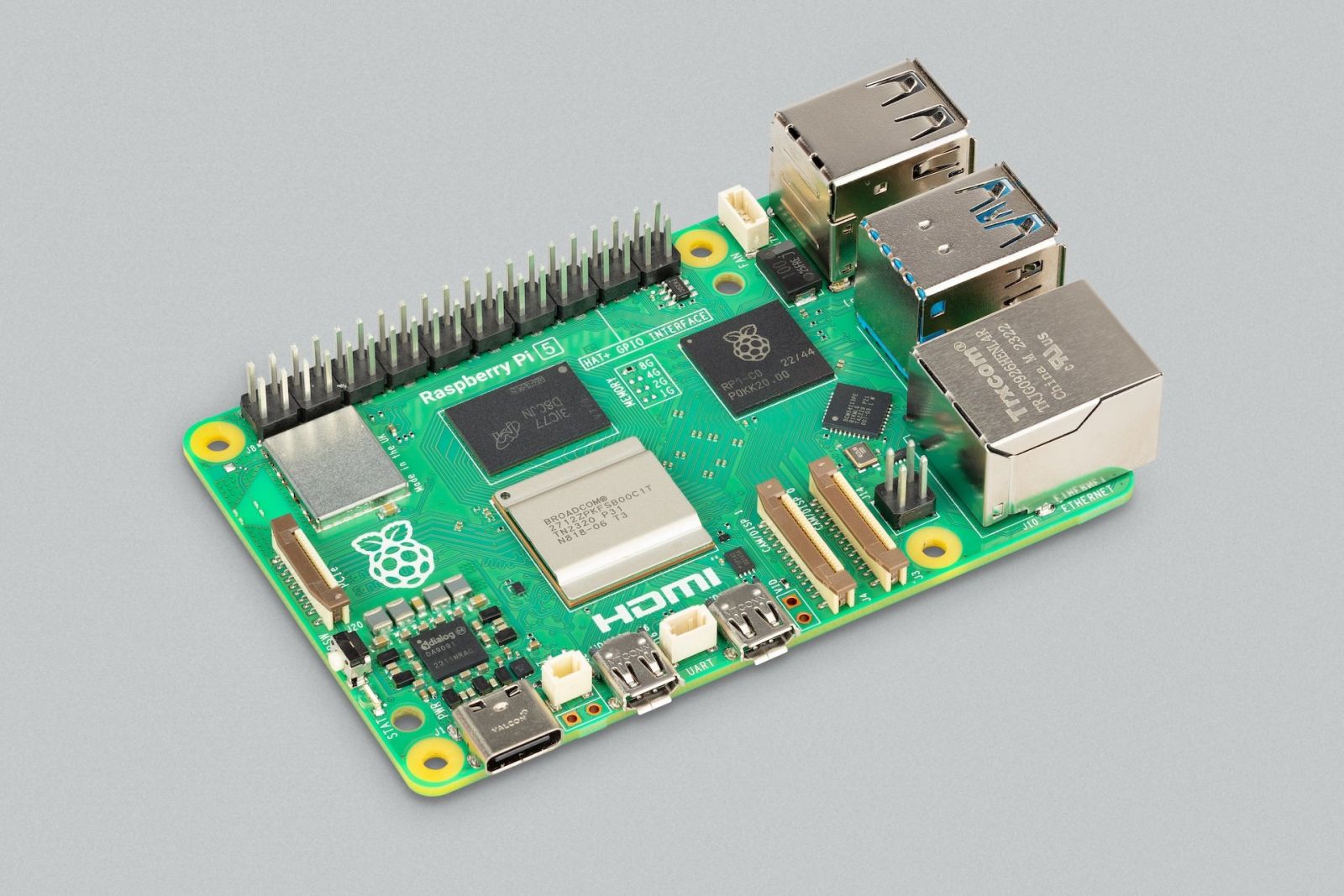

Raspberry Pi 5		BCM2712
（2GB版本使用 BCM2712D0）		2GB、4GB、8GB40 針 GPIO 接頭2 × 微型 HDMI、2 × USB 2.0、2 × USB 3.0、2 × CSI 相機/DSI 顯示端口、單聲道 PCIe FFC 連接器、UART 連接器、RTC 電瓶連接器、四針 JST-SH PWM 風扇連接器、支援 PoE+ 的千頻乙太網路(1Gb/s)、2.4/5GHz 雙頻 802.11ac Wi-Fi (300Mb/s)、藍牙 5、低功耗藍牙 (BLE)、微型 SD 卡插槽、USB-C 電源供應器（5V、5A (25W) 或 5V、3A (15W)，週邊限值 600mA）

有關 Raspberry Pi 旗艦系列上各端口的更多信息，請參閱 原​​理圖和機械圖。


Zero 系列

帶有 H 後綴的型號  具有預先焊接至 GPIO 接頭的排針。沒有 H 後綴的型號則沒有附帶連接至 GPIO 接頭的排針；使用者必須手動焊接引腳或連接第三方引腳套件。

所有 Zero 型號均具有以下連接性：
  • 微型 SD 卡插槽
  • CSI 相機連接端口（原始 Zero 1.3 版引入了此連接端口）
  • 一個迷你 HDMI 端口
  • 2 × 微型 USB 連接端口（一個用於輸入電源，一個用於連接外部裝置）

型號系統級晶片記憶體通用端口無線連線

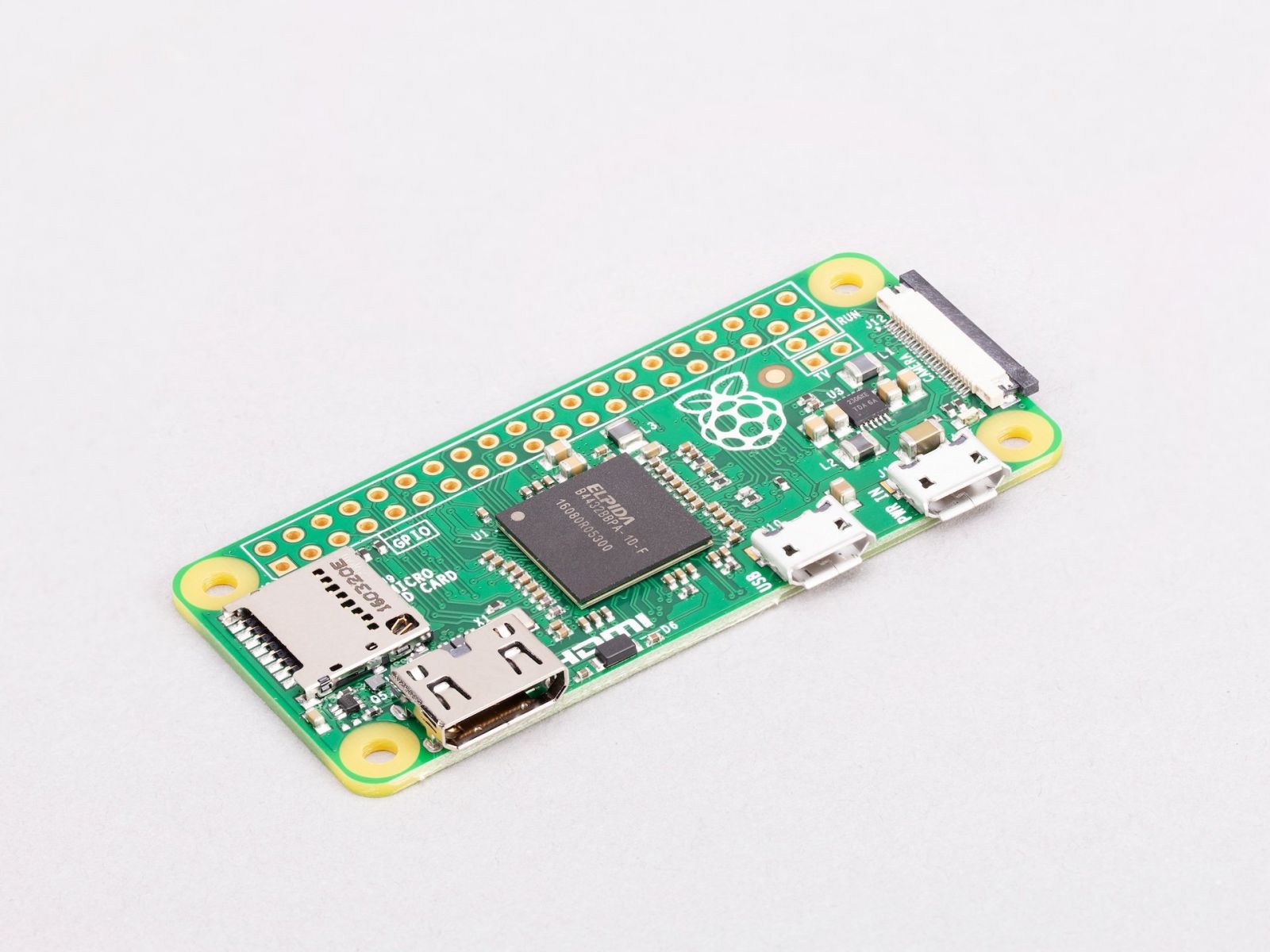

Raspberry Pi Zero		BCM2835512MB40 針 GPIO 接頭（未安裝）無

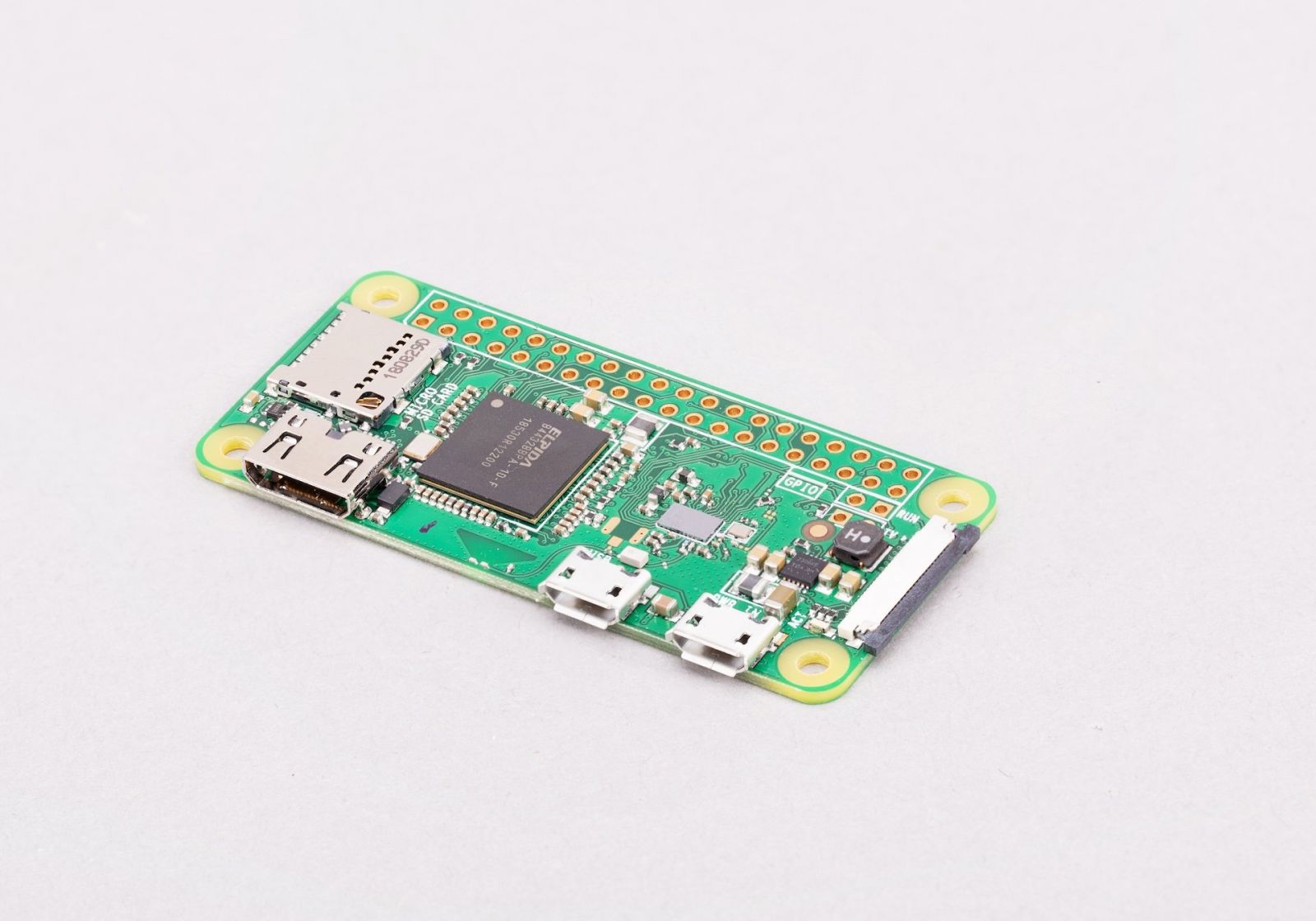

Raspberry Pi Zero W		BCM2835512MB40 針 GPIO 接頭（未安裝）2.4GHz 單頻 802.11n Wi-Fi（35Mb/s）、藍牙 4.0、低功耗藍牙 (BLE)

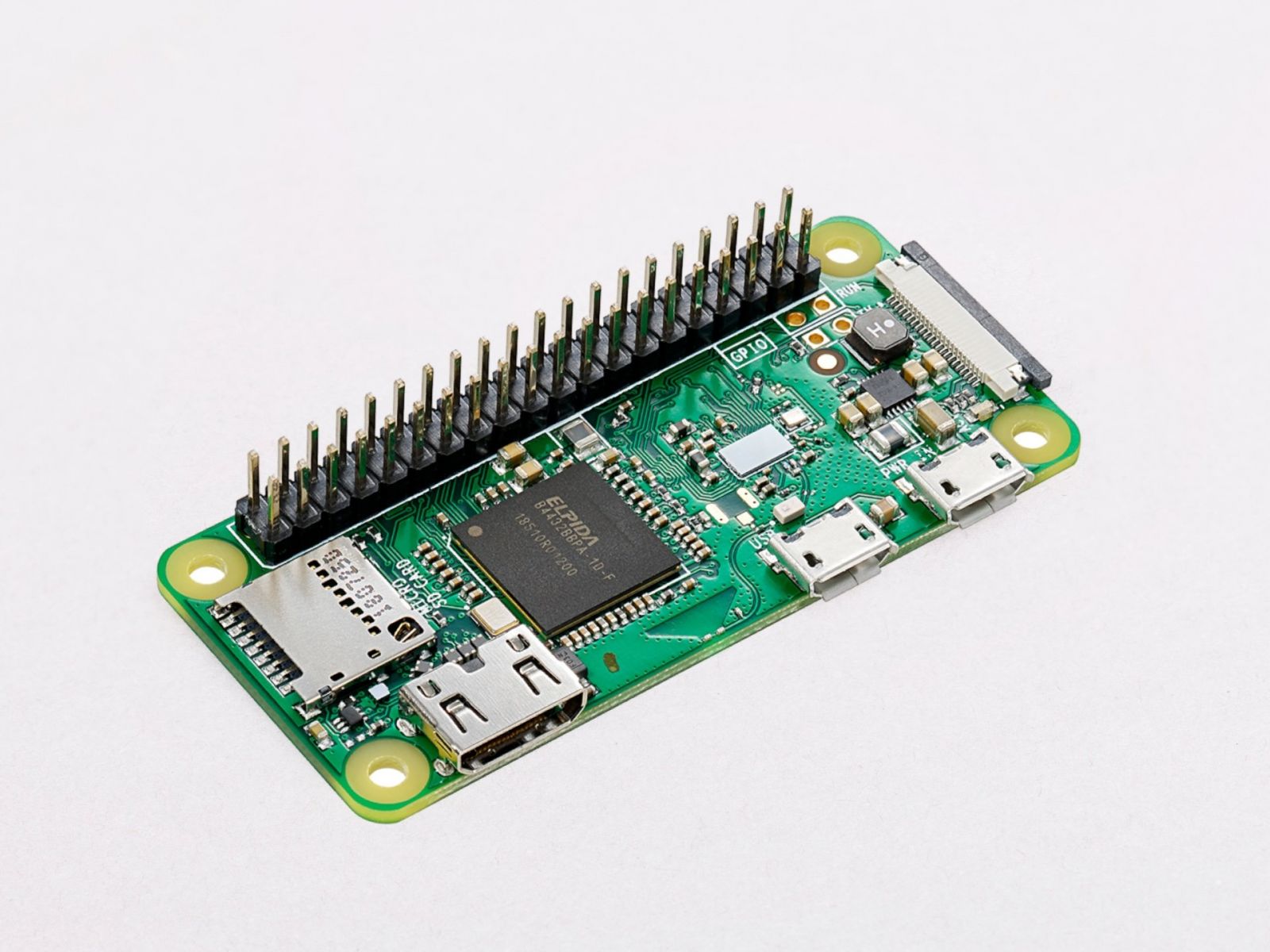

Raspberry Pi Zero WH		BCM2835512MB40 針 GPIO 接頭2.4GHz 單頻 802.11n Wi-Fi（35Mb/s）、藍牙 4.0、低功耗藍牙 (BLE)

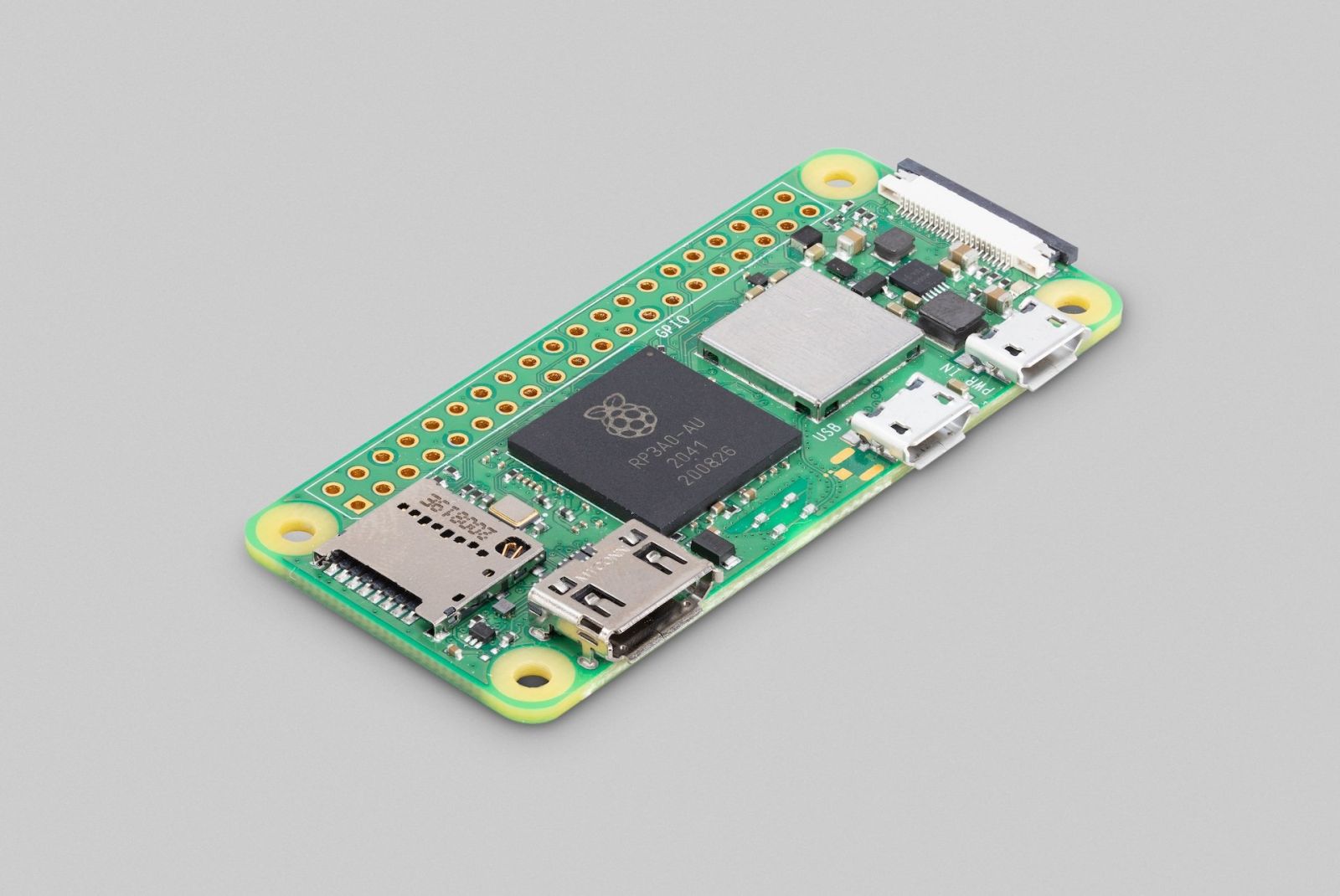

Raspberry Pi Zero 2 W		RP3A0512MB40 針 GPIO 接頭（未安裝）2.4GHz 單頻 802.11n Wi-Fi（35Mb/s）、藍牙 4.2、低功耗藍牙 (BLE)


電腦模組系列

型號系統級晶片記憶體儲存空間外形無線連線

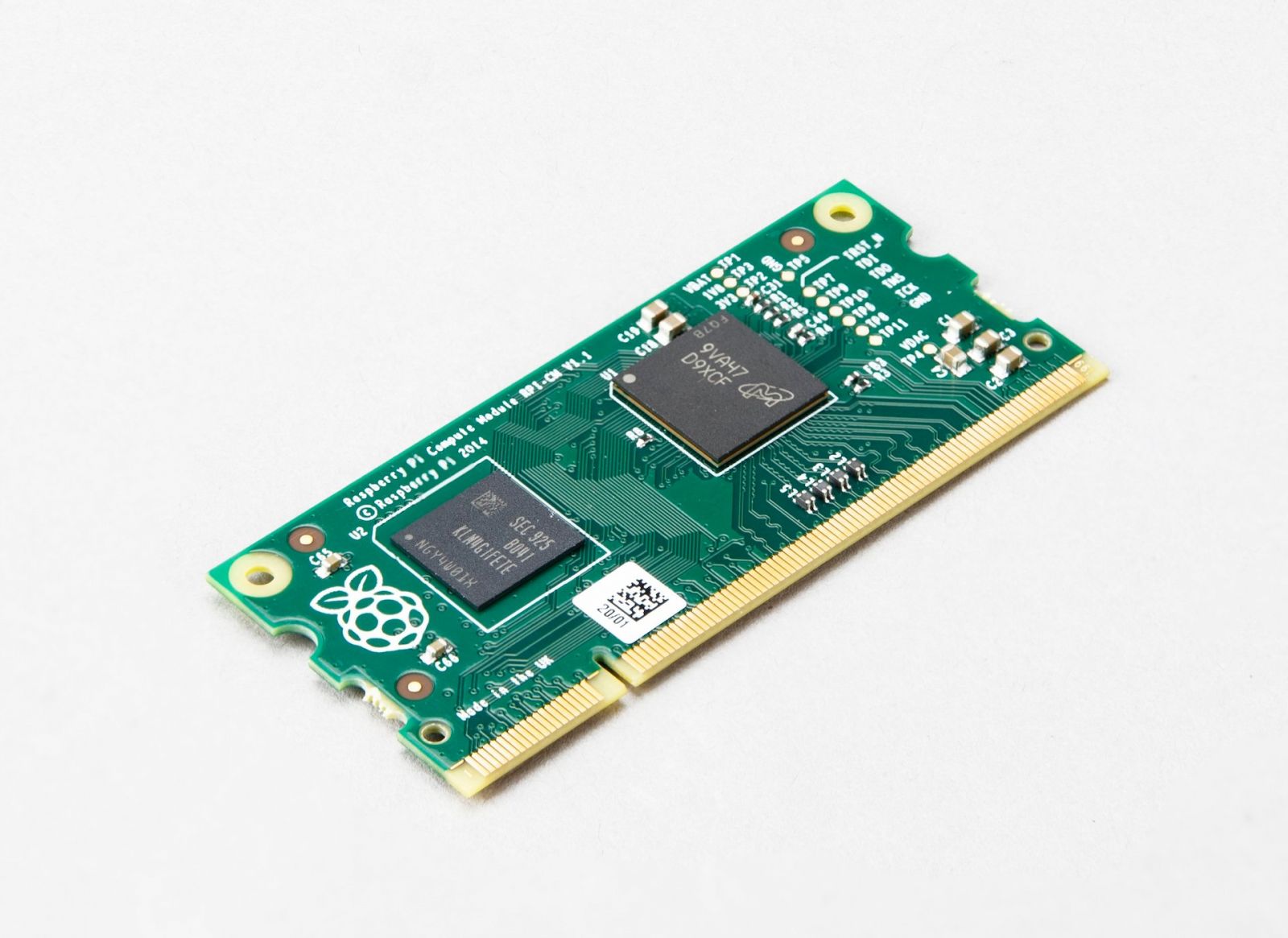

Raspberry Pi Compute Module 1		BCM2835512MB4GBDDR2 SO-DIMM無

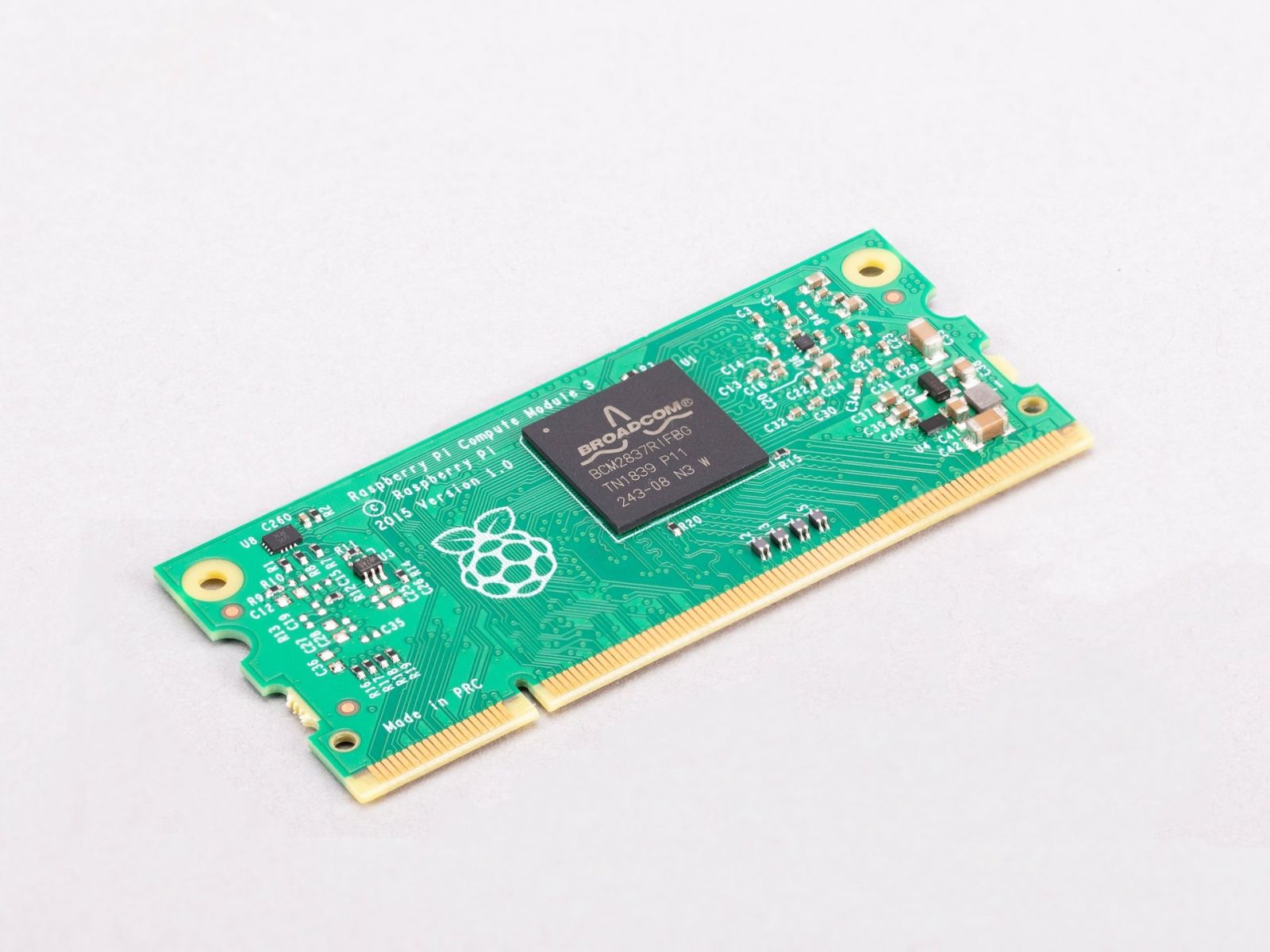

Raspberry Pi Compute Module 3		BCM28371GB0GB（精簡版）、4GBDDR2 SO-DIMM無

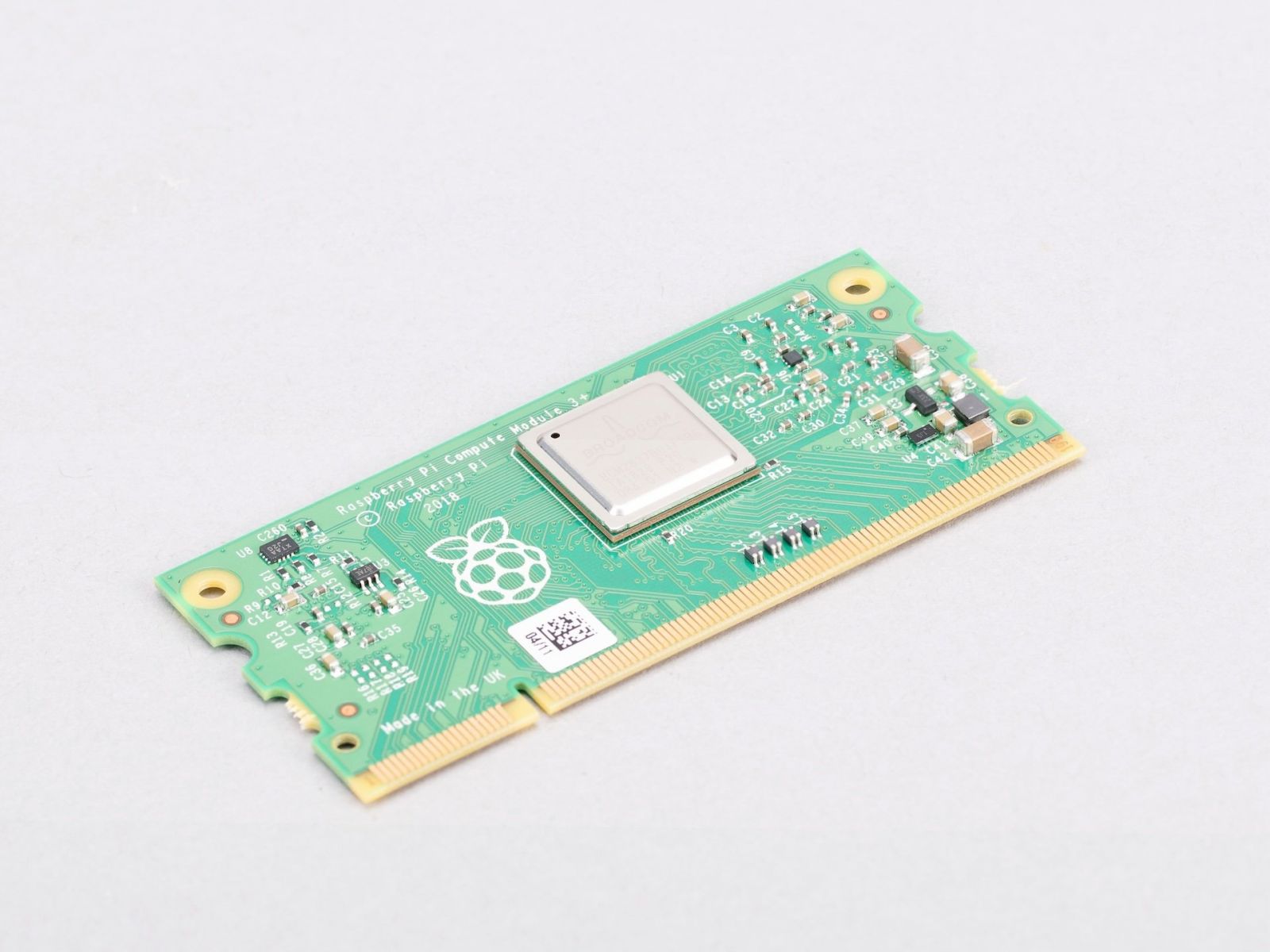

Raspberry Pi Compute Module 3+		BCM2837b01GB0GB（精簡版）、8GB、16GB、32GBDDR2 SO-DIMM無

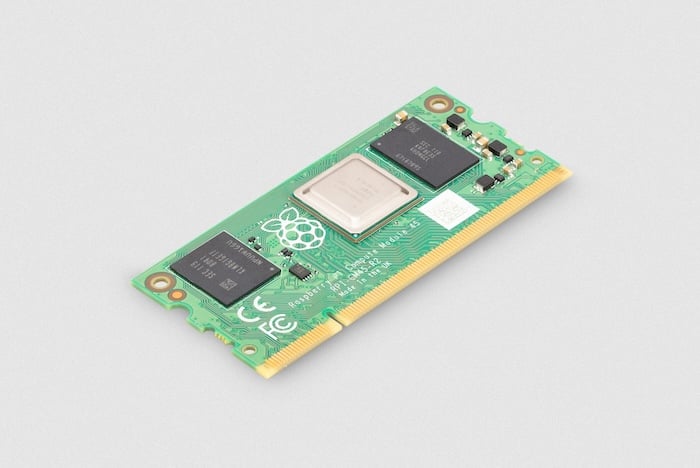

Raspberry Pi Compute Module 4S		BCM27111GB、2GB、4GB、8GB0GB（精簡版）、8GB、16GB、32GBDDR2 SO-DIMM無

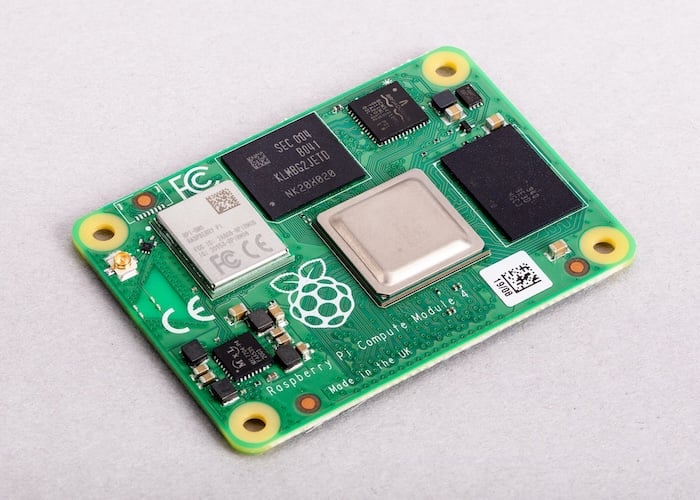

Raspberry Pi Compute Module 4		BCM27111GB、2GB、4GB、8GB0GB（精簡版）、8GB、16GB、32GB雙 100 針高密度連接器選配：2.4/5GHz 雙頻 802.11ac Wi-Fi 5（300Mb/s）、藍牙 5、低功耗藍牙（BLE）

有關 Raspberry Pi 電腦模組的更多信息，請參閱 電腦模組文件。


Pico 微控制器系列

帶有 H 後綴的型號  具有預先焊接至 GPIO 接頭的排針。沒有 H 後綴的型號則沒有附帶連接至 GPIO 接頭的排針；使用者必須手動焊接引腳或連接第三方引腳套件。

型號系統級晶片記憶體儲存空間通用端口無線連線

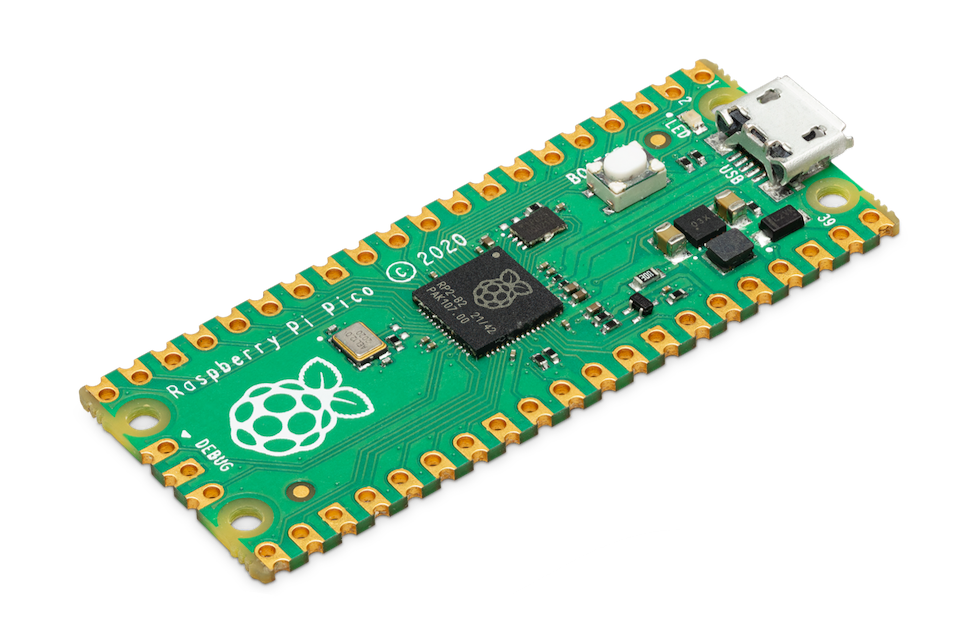

Raspberry Pi Pico		RP2040264 KB2MB兩個 20 針 GPIO 接頭（未安裝）無

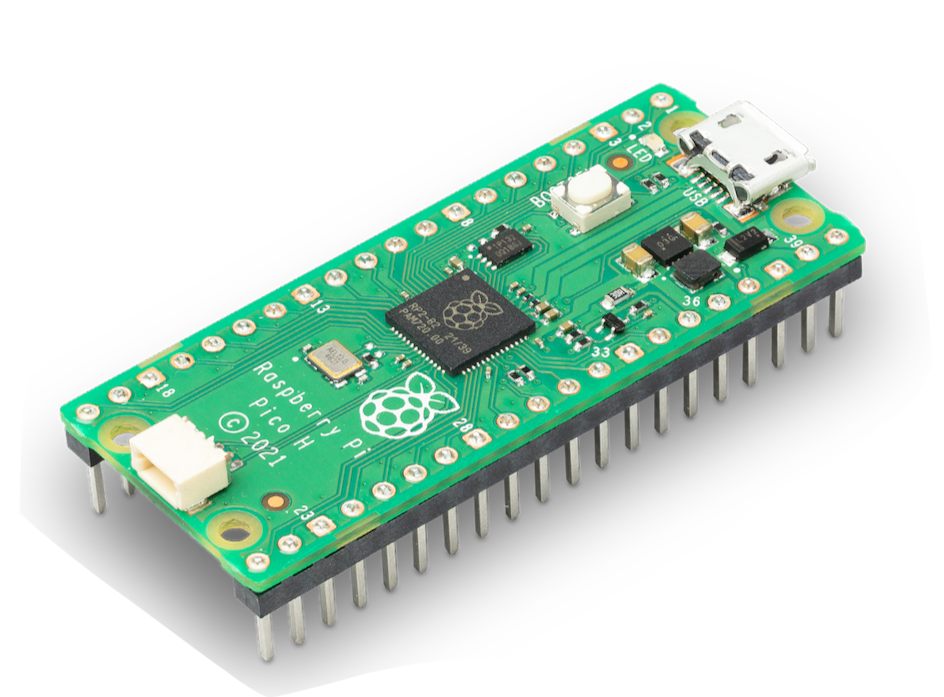

Raspberry Pi Pico H		RP2040264 KB2MB兩個 20 針 GPIO 接頭無

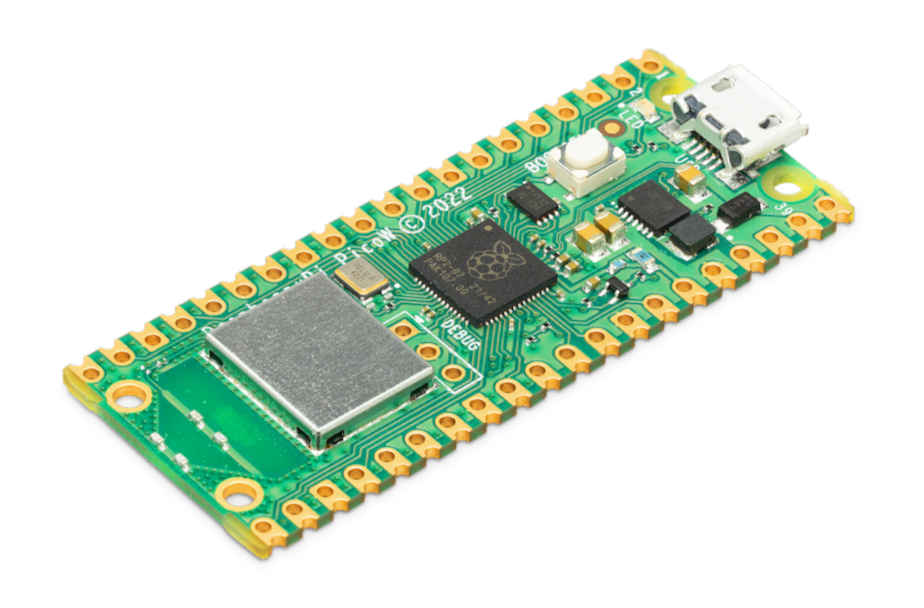

Raspberry Pi Pico W		RP2040264 KB2MB兩個 20 針 GPIO 接頭（未安裝）2.4GHz 單頻 802.11n Wi-Fi（10Mb/s）、藍牙 5.2、低功耗藍牙 (BLE)

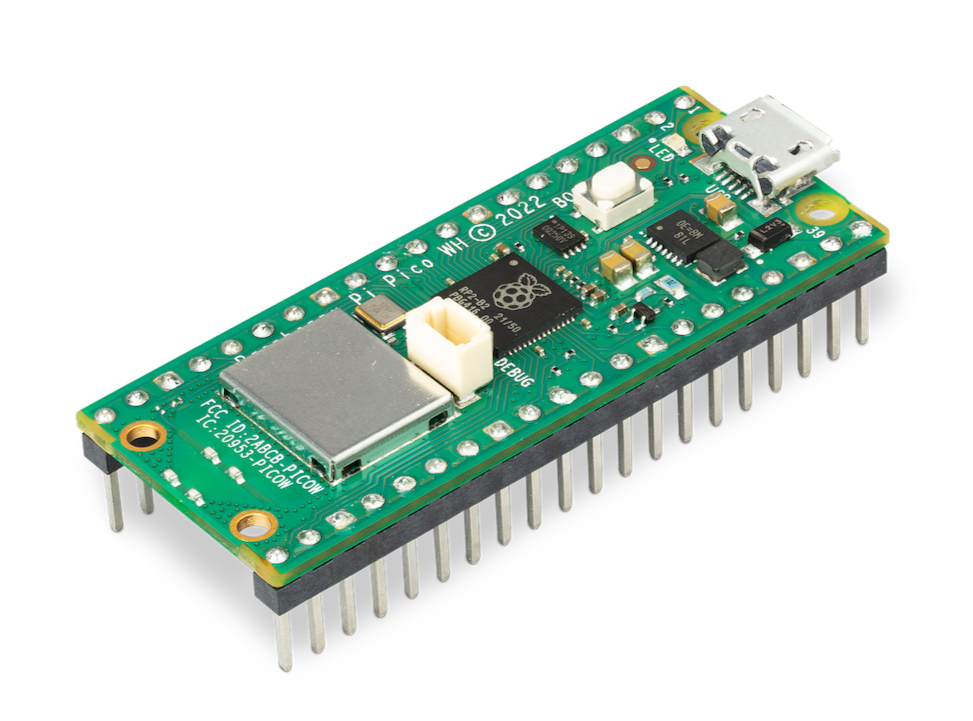

Raspberry Pi Pico WH		RP2040264 KB2MB兩個 20 針 GPIO 接頭2.4GHz 單頻 802.11n Wi-Fi（10Mb/s）、藍牙 5.2、低功耗藍牙 (BLE)

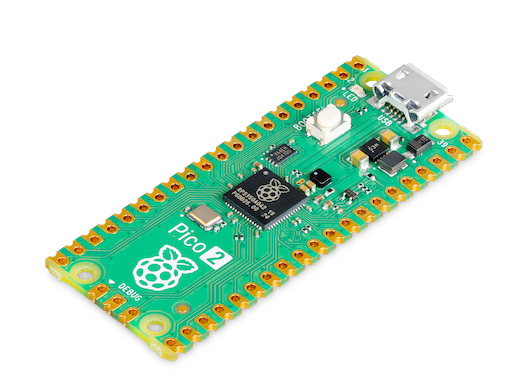

Raspberry Pi Pico 2		RP2350520 KB4MB兩個 20 針 GPIO 接頭（未安裝）無

有關 Raspberry Pi Pico 型號的更多信息，請參閱 Pico 文件。

如果您對原理圖、機械圖和熱控制資訊感興趣，請參考我們的文件頁面。



原文出處：https://www.raspberrypi.com/news/raspberry-pi-product-series-explained/
