應用:
1. 各種開發板 raspberry pi ESP8266 ESP32 32CAM, arduino
2. 機器人 機械手臂 避障車 電源
3. 感應器模組, 繼電器開關 ,燈光
![](/upload/images/20240604_035910.jpeg)

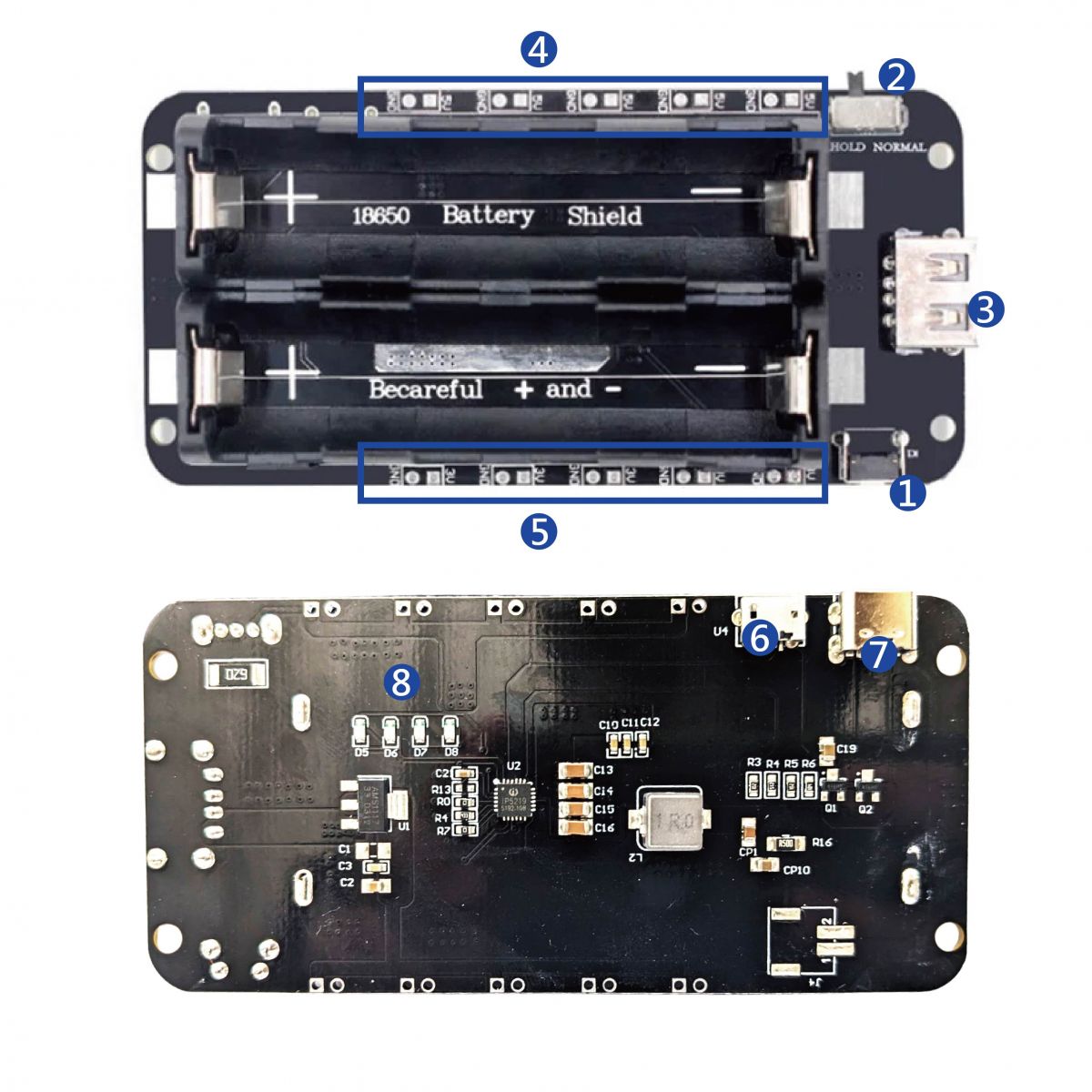

1. 可採用5V恆壓電源進行充電電源輸入,5V1A適用充電器
2. 無負載狀態:HOLD / Nomal 都是3秒內關機;需按 開關 重新開機
負載狀態 : HOLD 持續輸出到電池耗電到底,Nomal 電池低電壓 停止輸出(防過放保護電池)
3. USB A type 插座 DC 5V 輸出*1
4. 杜邦線 DC5V 2A電壓輸出接口*4
5. 杜邦線 DC3V 1A電壓輸出接口*4
6. micro USB充電孔;輸入電壓DC 5 ~ 8v,(充電電流 0.5A)
7. type C 充電孔
8. 顯示電量 4節LED燈;默認開機一直處於工作狀態,需要手動關機
型號/尺寸/輸出插座:
V8:2顆 x 18650 電池
尺寸:9.8×4.8cm x 2.1
3V 輸出端口 x5 ,5V 輸出端口 x5
![](https://www.oursteam.com.tw/upload/images/20240529_020540.jpeg)
注意及說明:
1. 如果18650電池正負極方向裝反了,充電芯片就會被破壞
2.
電池不支援熱插拔使用過程中,
請不要在模塊未關機的情況下直接拔出電池,會直接燒壞無法使用
3. 需要拔電池時,先關機 ,模組關閉後再拔電池
4. 5V電壓輸出額定電流2.2A,最大支持3A電流(不建議過載,容易損壞模塊,加快使用壽命)
出貨清單:
18650鋰電池擴展板-2節(附線)*1
本產品不包括電池18650
