Raspberry Pi AI 套件將 Raspberry Pi M.2 HAT+ 與 Hailo AI 加速模組捆綁在一起,以便與 Raspberry Pi 5 搭配使用。
AI模組特點●圍繞 Hailo-8L 晶片構建的每秒 13 兆次運算 (TOPS) 的神經網路推理加速器。
●M.2 2242 外型尺寸
●當主機Raspberry Pi 5運行最新的Raspberry Pi OS映像時,它會自動偵測Hailo模組並使NPU可用於AI計算任務。
●Raspberry Pi OS 內建的 rpicam-apps 相機應用程式原生支援 AI 模組,自動使用 NPU 執行相容的後處理任務。
規格●包含每秒 13 兆次運算 (TOPS) 的神經網路推理加速器
●完全整合到 Raspberry Pi 的相機軟體堆疊中
●模組和 HAT+ 之間預先安裝的導熱墊可將熱量分散到組件上,從而提高性能
●符合Raspberry Pi HAT+規範
●隨附 16 毫米長排針接頭、墊片和螺絲,可安裝在帶有 Raspberry Pi 主動冷卻器的 Raspberry Pi 5 上
![](/upload/images/20240617_061040.jpeg)
●Raspberry Pi M.2 HAT+,用於將 AI 模組連接到 Raspberry Pi 5
![](/upload/images/20240617_061945.jpeg)
M.2 HAT+ 轉接板可在 Raspberry Pi 5 上的 PCIe 連接器和單一 M.2 M 鍵邊緣連接器之間進行轉換。
您可以連接任何使用 2230 或 2242 外形規格的設備。
M.2 HAT+ 可提供高達 3A 的電源。
M.2 HAT+ 使用 Raspberry Pi 的HAT+ 規範,讓 Raspberry Pi OS 可以自動偵測 HAT+ 和任何連接的裝置。
隨附的螺紋墊片提供了充足的空間,可將 Raspberry Pi 主動冷卻器安裝在 M.2 HAT+ 下方。
如果取下蓋子和附帶的風扇, M.2 HAT+可與Raspberry Pi 5 的原廠保護殼相容。
![](/upload/images/20240617_061029.jpeg)
●Hailo AI 模組包含神經處理單元 (NPU)
![](/upload/images/20240617_061200.jpeg)
AI 模組是圍繞 Hailo-8L 晶片構建的每秒 13 兆次運算 (TOPS) 的神經網路推理加速器。
此模組採用 M.2 2242 外形尺寸,預先安裝在 M.2 HAT+ 中,透過 M Key邊緣連接器連接到 M.2 HAT+。
M.2 HAT+ 在 AI 模組的 M.2 介面和 Raspberry Pi 5 的 PCIe 2.0 介面之間進行通訊。
![](/upload/images/20240617_061855.png)
●為了獲得最佳效能,我們建議將 AI 套件與 Raspberry Pi Active Cooler 結合使用。如果您有 Active Cooler,請在安裝 AI 套件之前安裝它
![](/upload/images/20240617_061837.png)
●隨附16mm GPIO 長排針接頭,延伸 Pin 腳,方便將擴充板堆疊到 Raspberry Pi 上,即使安裝active cooler也不受影響
警告

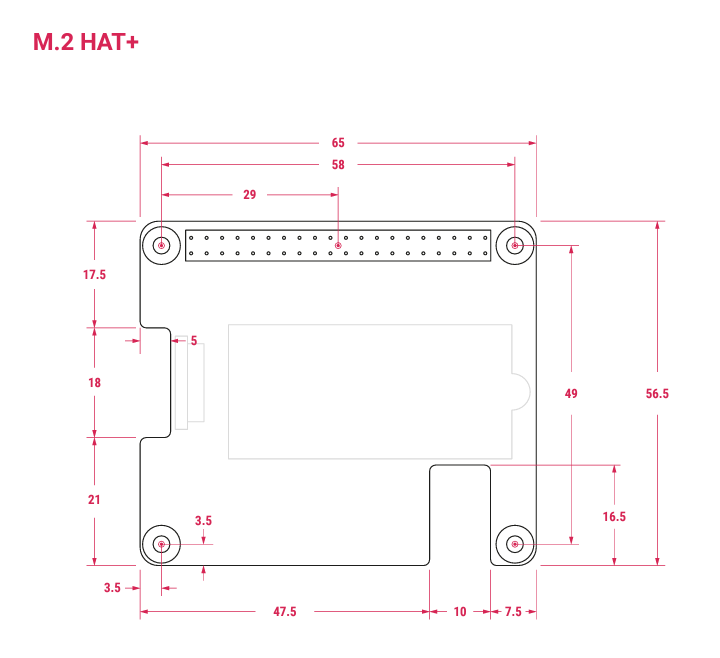

在 M.2 插槽上連接或斷開裝置之前,請務必中斷 Raspberry Pi 的電源。【模組尺寸】單位: mm![](/upload/images/20240617_062603.png)
【出貨明細】Raspberry Pi M.2 HAT+
Hailo AI 加速模組
16 毫米長排針接頭
墊片和螺絲
【相關文檔】Raspberry Pi AI Kit product briefRaspberry Pi AI Kit documentation
