【RPI139】樹莓派 CM5 開發套件 Raspberry Pi Development kit for Compute Module 5

【樹莓派 Raspberry Pi Development kit-CM5 開發套件】
●Raspberry Pi 計算模組的第一個官方開發套件。
●套件中包含開始使用最新 Raspberry Pi 計算模組 5 所需的所有元件。
●配備開源 CM5 IO 板和金屬外殼，可適當保護組件。
●所有部件都可以重複用於其他項目。
●非常適合探索 Raspberry Pi CM5 的強大功能並使用 CM5 繼續開發。
●包括具有32GB eMMC 的 CM5，無需額外的 microSD 或 NVMe SSD 即可啟動開發。
●您只需要準備好鍵盤、滑鼠和 HDMI 液晶顯示器，即可啟動。


Raspberry Pi 運算模組 5 (CM5) 是一個功能強大、多功能且緊湊的運算平台。 CM5 是工業應用、物聯網專案和嵌入式系統的理想選擇。


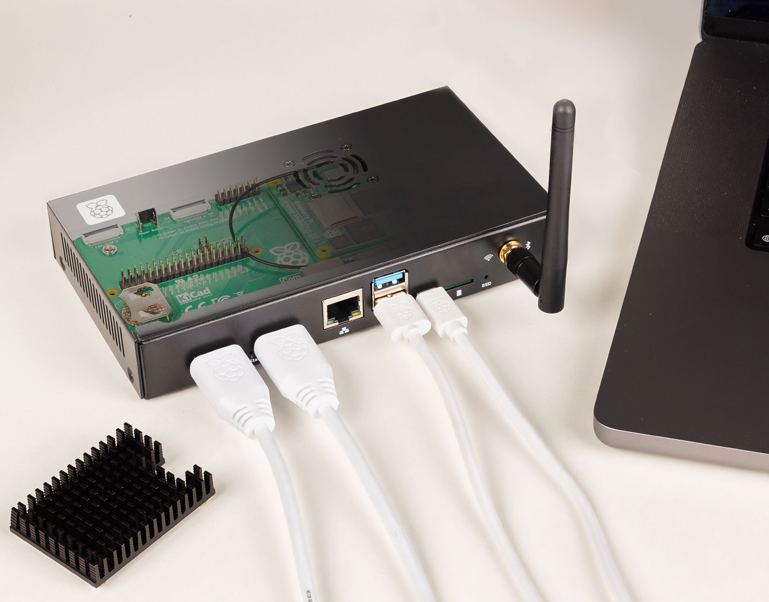

Raspberry Pi Compute Module 5 開發套件

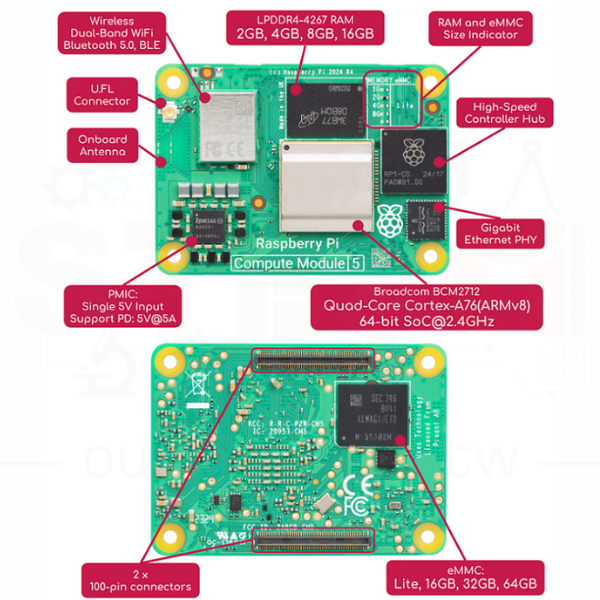

Compute Module 5 (CM5)

• 核心配置：

  • 搭載 Raspberry Pi 5 的內核，包括 BCM2712 處理器 和 2GB、4GB 或 8GB RAM。
  • 提供多種選配存儲容量：0GB（Lite 版）、16GB、32GB 或 64GB eMMC 閃存。

• 外型與接口：

  • 與 Compute Module 4 (CM4) 採用相同的外型規格，兼容現有的生態系統。
  • 配備兩個 100-pin 高密度連接器，支持多樣化應用場景和擴展需求。

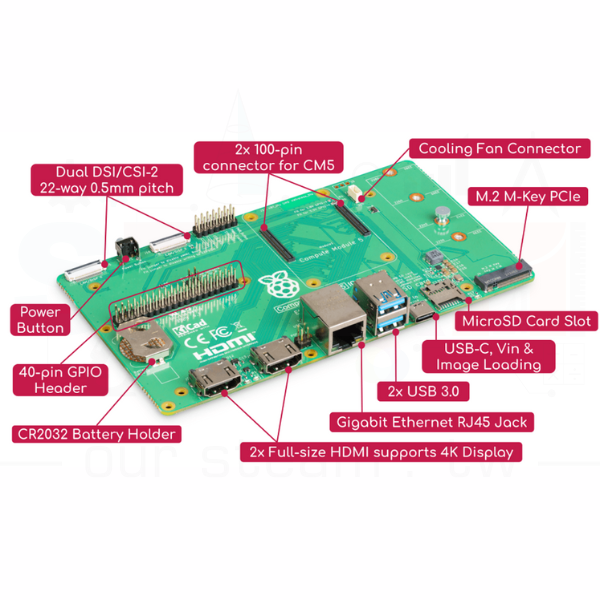

Compute Module 5 IO Board 支援介面

• HAT 接口：具有 40-pin GPIO 連接器，方便擴展模組化應用。
• PoE 接口：支援以太網供電（PoE）。
• HDMI 接口：雙 HDMI 接口，支持高分辨率顯示輸出。
• USB 接口：2 個 USB 3.0 接口，提供高速數據傳輸。
• 網路接口：千兆以太網 RJ45 接口，支持 PoE 功能。
• M.2 接口：M Key PCIe 插槽，兼容 2230、2242、2260 和 2280 規格，擴展存儲與性能。
• microSD 卡槽：僅供無 eMMC 的 Lite 型號使用，其它型號無需使用。
• MIPI DSI/CSI-2 接口：雙 22-pin（0.5mm 間距）FPC 接口，支持顯示屏或攝像頭。
• 實時時鐘 (RTC)：內置電池插槽，提供時間保持功能。
• 風扇接口：四針 JST-SH PWM 風扇連接器，用於散熱控制。
• USB-C 電源接口：
  • 與 Raspberry Pi 5 相同的供電標準：5V、5A（25W）或 5V、3A（15W），外設電流限制為 600mA。
• 跳線選項：支持禁用部分功能，例如 eMMC 啟動、EEPROM 寫入和 USB OTG 連接。



CM5 配件

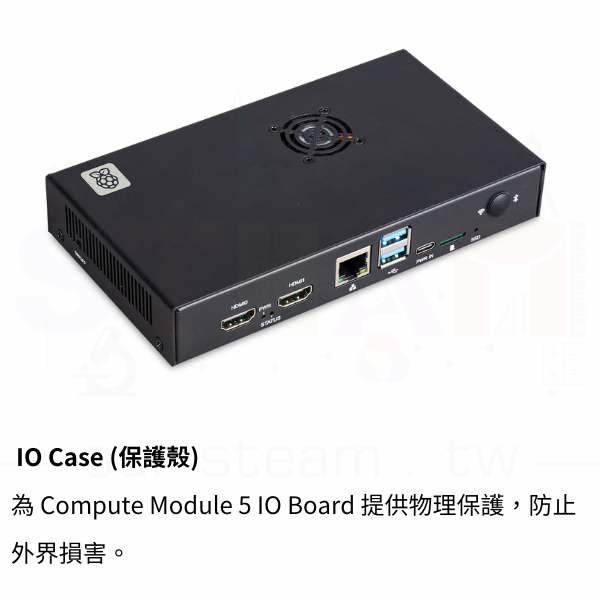

IO Case (保護殼)

• 功能：為 Compute Module 5 IO Board 提供物理保護，防止外界損害。
• 設計細節：
  • 外殼設有針對所有外部連接埠和 LED 的開口，以及一個用於安裝天線套件的固定點。
  • 預裝風扇，支持散熱功能。
• 安裝指南：
  1. 將 IO Board 放入底殼，對齊四個角上的固定孔位，並用螺絲固定（請勿過度鎖緊）。
  2. 若需使用風扇，將風扇線連接到 IO Board 上的 FAN (J14) 接口。
  3. 安裝完成後，將上殼與底殼對齊，並用螺絲固定。

注意：如果使用 CM5 Cooler（被動散熱器），需先卸下預裝風扇，然後再閉合外殼。

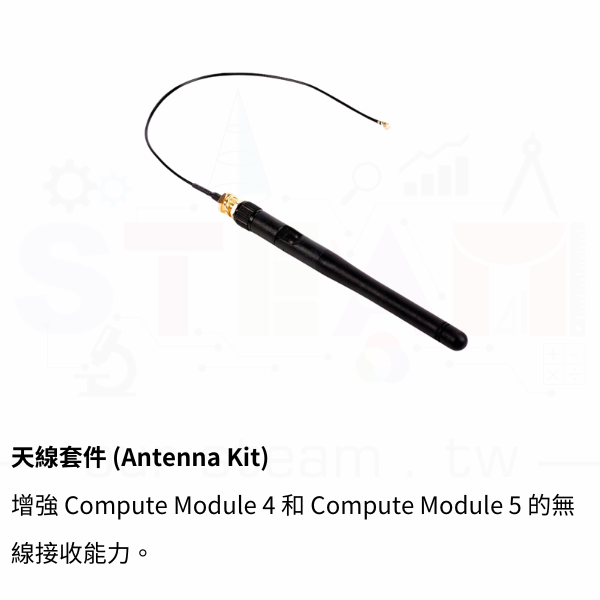

天線套件 (Antenna Kit)

• 功能：增強 Compute Module 4 和 Compute Module 5 的無線接收能力。
• 安裝步驟：
  1. 將天線線纜上的 U.FL 接頭連接到 Compute Module 上對應的 U.FL 接口。
  2. 將齒狀墊圈安裝到線纜末端的 SMA 公接頭上，並將接頭插入外殼的天線孔中。
  3. 用六角螺帽和墊圈固定 SMA 接頭。
  4. 將天線上的 SMA 母接頭旋緊到線纜上的公接頭上。
  5. 最後調整天線角度至 90°。

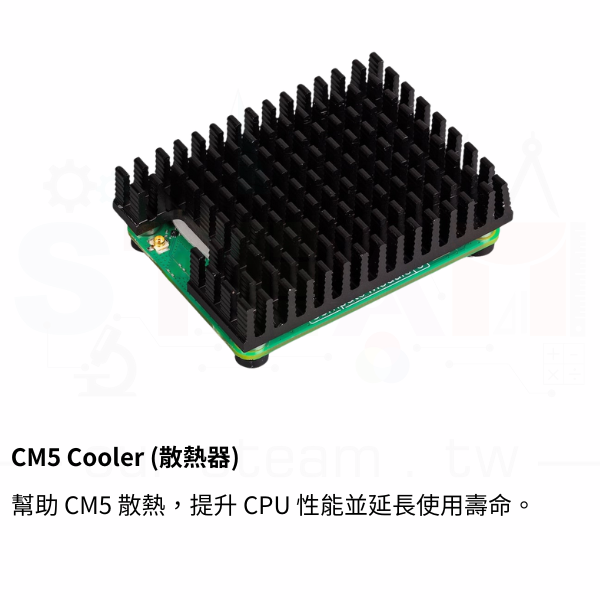

CM5 Cooler (散熱器)

• 功能：幫助 CM5 散熱，提升 CPU 性能並延長使用壽命。
• 安裝方法：
  1. 將散熱器底部的導熱矽膠貼合在 CM5 的頂部。
  2. 將散熱器上的 U.FL 接口開口對齊天線接口。
  3. 可選擇用螺絲固定四角，增強穩定性。
• 注意：如果將散熱器與 IO Case 一起使用，需先移除 IO Case 中的風扇。

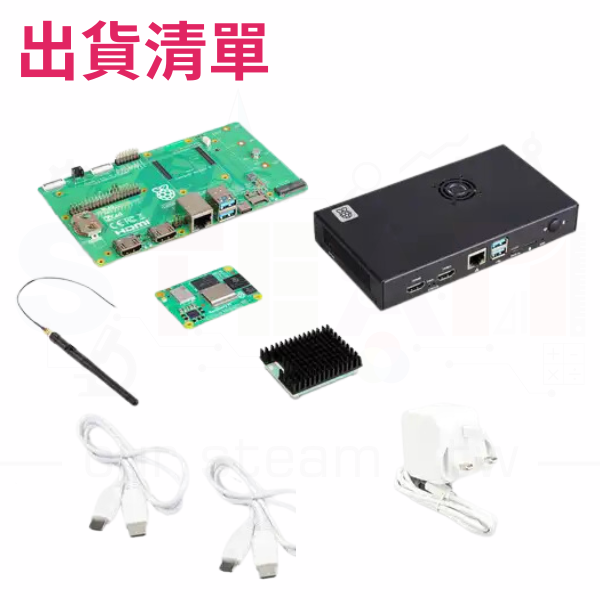

套件內容包括：
●Raspberry Pi Compute Module 5 Wireless：4GB RAM，32GB eMMC (型號：CM5104032)
●Raspberry Pi Compute Module 5 IO Board（預裝於 IO Case 中）
●Raspberry Pi Compute Module 5 IO Case 保護殼
●Raspberry Pi Compute Module 5 Cooler 散熱器
●Raspberry Pi Antenna Kit 天線套件
●Raspberry Pi 27W USB-C PD 電源供應器
●2 條 Raspberry Pi HDMI to HDMI 連接線
●Raspberry Pi USB-A to USB-C 連接線


注意 :
此桌面套件不配備顯示器/顯示器/螢幕，可自由使用現有電視(HDMI) 或 LCD 顯示器。

常見問題解答

A : 除了開發套件中包含的預設 CM5 變體（CM5、無線、4GB RAM、32GB eMMC）之外，我還可以選擇其他 CM5 變體嗎？
Q : 不，開發套件由 Raspberry Pi 團隊打包和標準化，預設僅包含 CM5 的變體。

A : CM5 自帶 eMMC，是否預先安裝了 Raspberry Pi 作業系統？
Q : 不，CM5 未預先安裝 Raspberry Pi 作業系統。使用者需要將所選的相容作業系統載入到 CM5 的 eMMC 中。

A : 我可以將 Raspberry Pi OS（Buster 或 Bullseye）舊版的 Raspberry Pi OS 用於 Raspberry Pi CM5 嗎？
Q : 您的 Raspberry Pi CM5需要最新版本的 Raspberry Pi OS Bookworm 。

A : 是否有指南可以幫助使用者將 Raspberry Pi 作業系統映像載入到 CM5 的 eMMC 中？
Q : 是的，請按照此處 Raspberry Pi 的官方指南進行操作：將映像閃存到計算模組。

A : 開發套件中是否包含將 Raspberry Pi OS 載入到 CM5 所需的所有元件？
Q : 您需要一台主機，它可以是另一台 Raspberry Pi 電腦、筆記型電腦或 Mac PC。隨附 USB-C 至 USB-A 電纜，以及用於停用 CM5 eMMC 啟動的跳線（未隨附），應安裝在 CM5 IO 板上。
