【ELF162】TFT 2.4寸 LCD 彩色大螢幕 micro:bit 專用|奧斯丁國際有限公司 OURSTEAM Internationl

代理商品

TFT2.4寸螢幕，一款專為教育場景設計的高性能彩色螢幕。這款螢幕以其卓越的色彩表現和高分辨率圖像展示能力，為您的專案帶來生動的視覺體驗，內置折線圖、餅狀圖、柱狀圖圖表模板，讓您的數據展示更加直觀和專業。

商品編號

ELF162

售價

748

優惠價

680

數量

庫存：25

加入購物車

立即購買

特點

彩色顯示：色彩豐富，圖像清晰。

圖形與文本顯示：無論是覆雜的圖形還是清晰的文本，我們的螢幕都能輕松呈現，滿足您對視覺信息展示的需求。

內置圖表模板：為了簡化數據可視化過程，我們內置了折線圖、餅狀圖、柱狀圖等多種圖表模板，讓您的數據展示更加直觀和專業。

規格參數

項目	參數
品名	TFT 2.4寸顯示螢幕
SKU	EF04110
螢幕分辨率	320*240(RGB)
工作電壓	3.3V~5V
工作電流	60mA
連接模式	IIC
尺寸	長72mm x 寬68mm x 高8mm
凈重	23g（不含包裝）

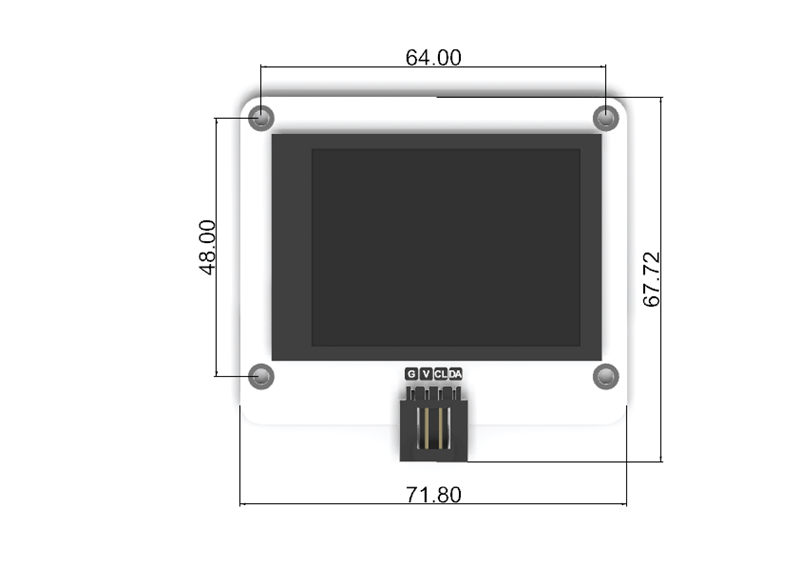

外型與定位尺寸

快速上手

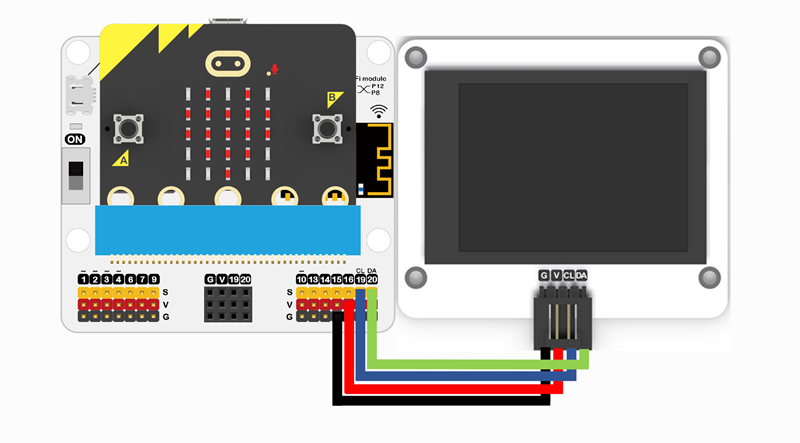

硬件連接
將TFT2.4寸顯示螢幕連接到iot:bit的IIC接口。

軟件編程

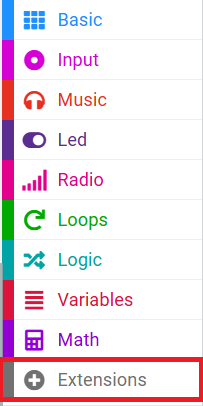

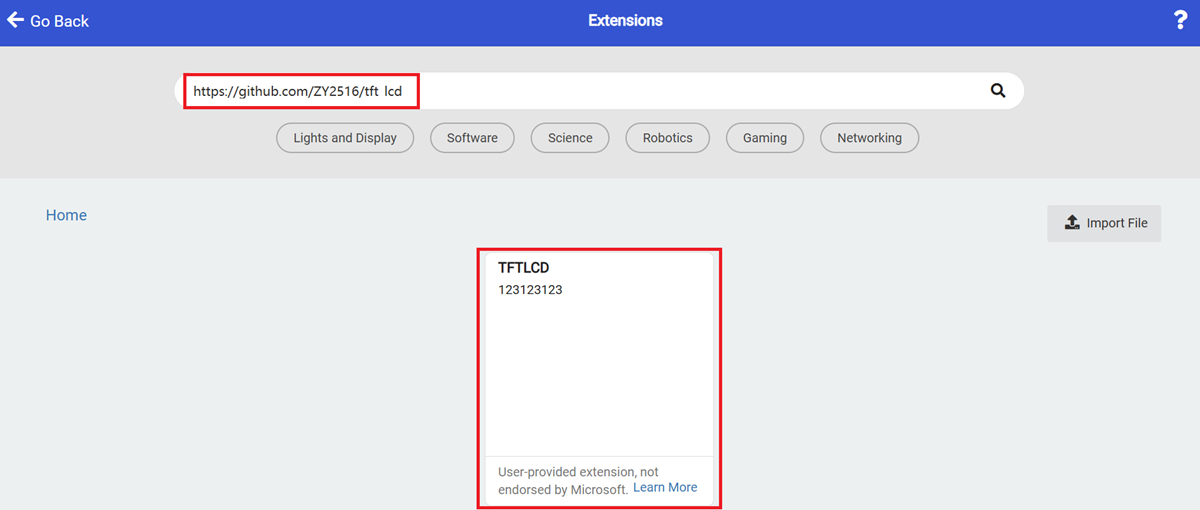

添加擴充積木 https://github.com/ZY2516/tft_lcd 到makecode。

積木塊定義

分類	積木塊	功能定義

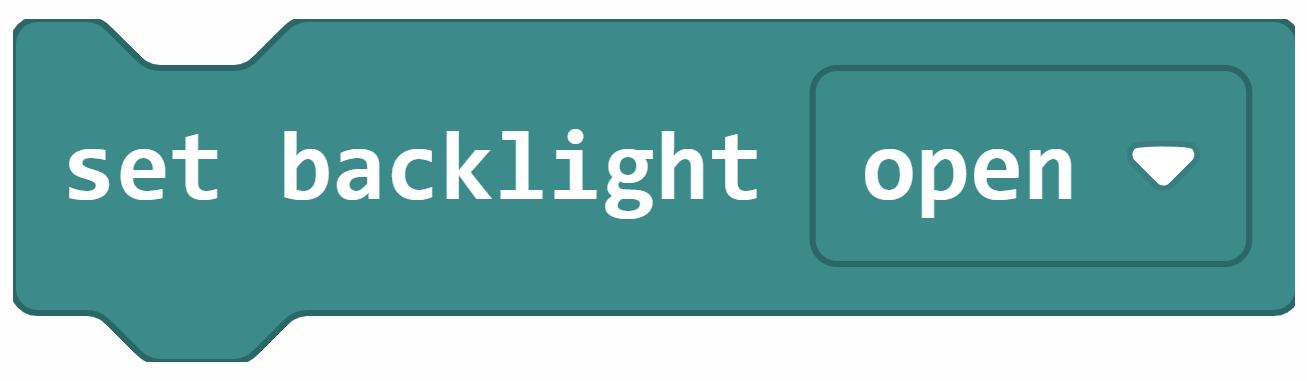

基礎		開啟或關閉背光

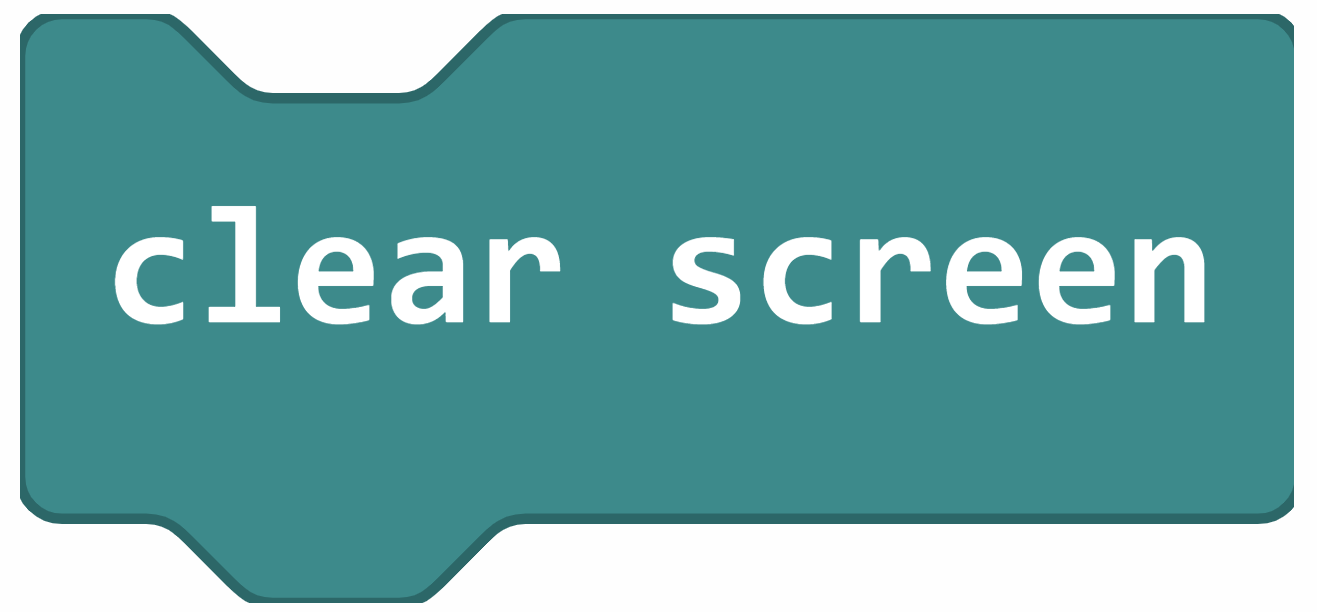

		清空螢幕顯示內容

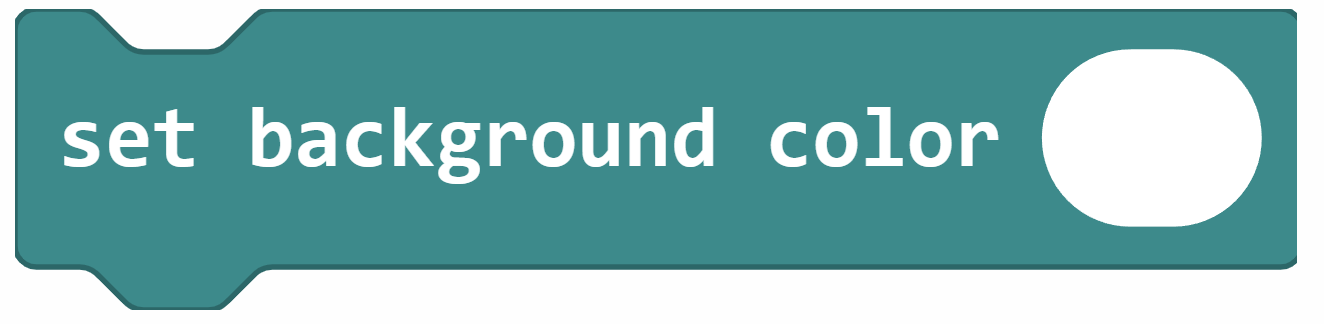

		設置背景顏色為預設顏色

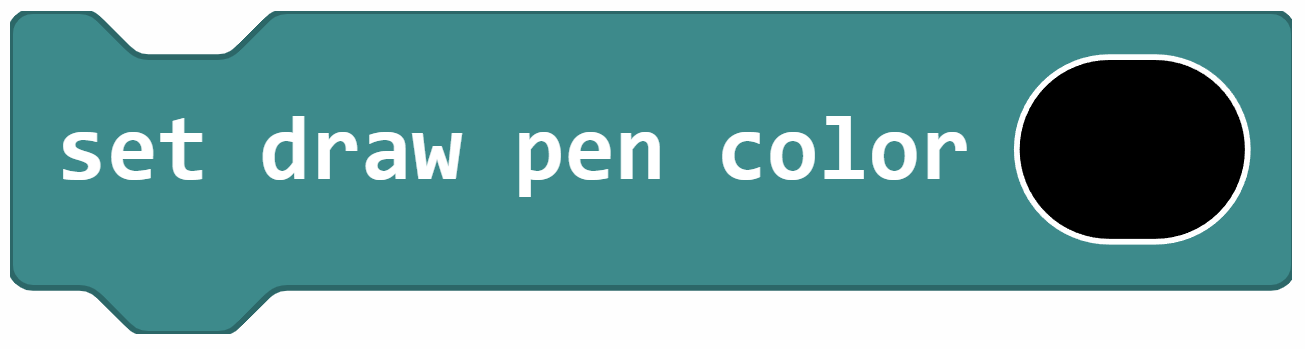

		設置畫筆/字體顏色

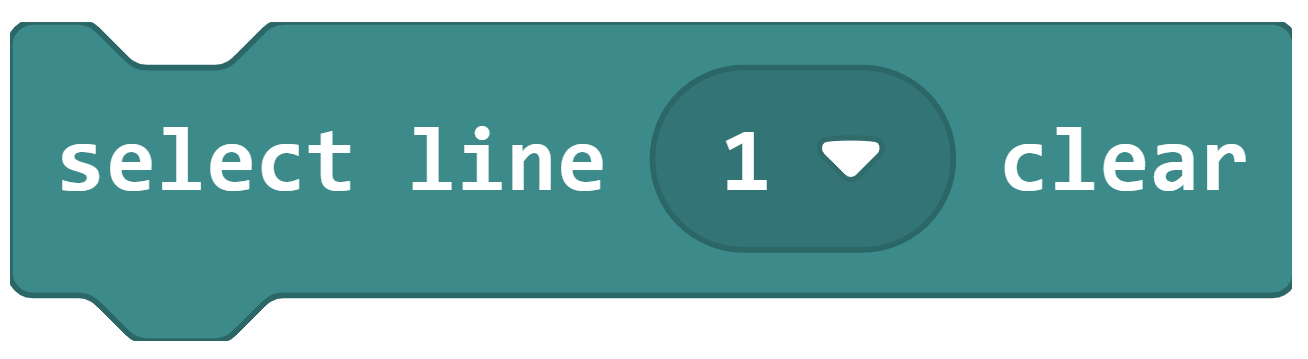

		清除第N（1~8）行內容

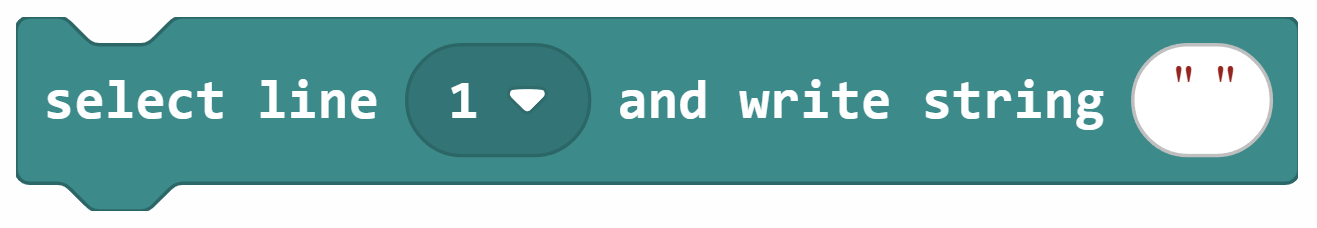

		在第N（1~8）行顯示字串訊息

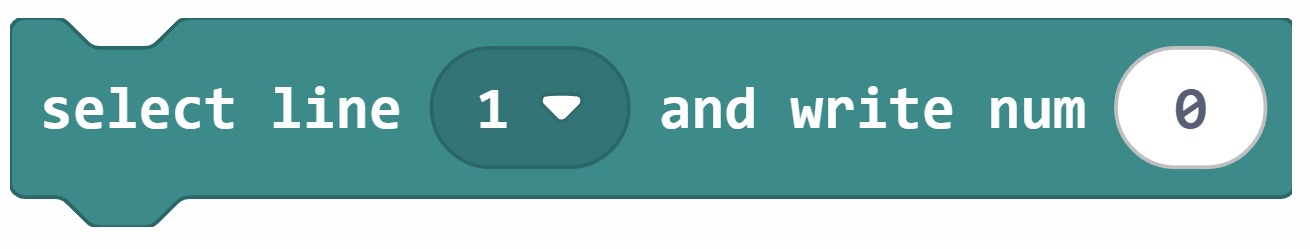

		在第N（1~8）行顯示數字訊息

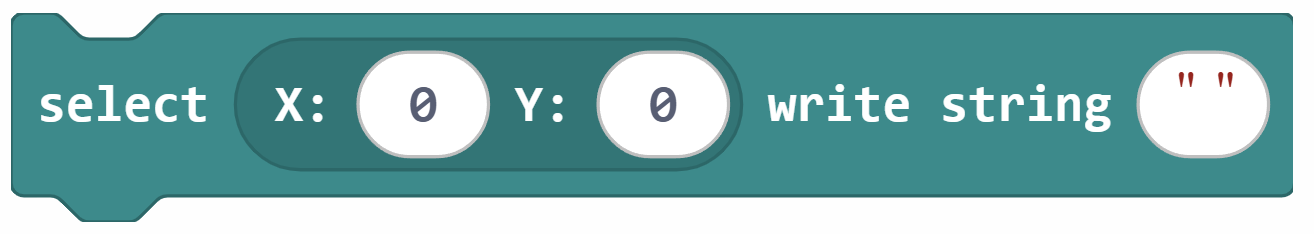

		在指定坐標（X:0~320,Y:0~240）位置顯示字串信息

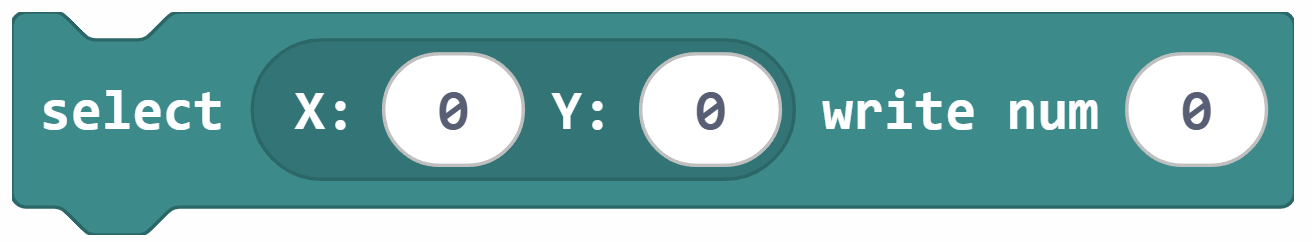

		在指定坐標（X:0~320,Y:0~240）位置顯示數字信息

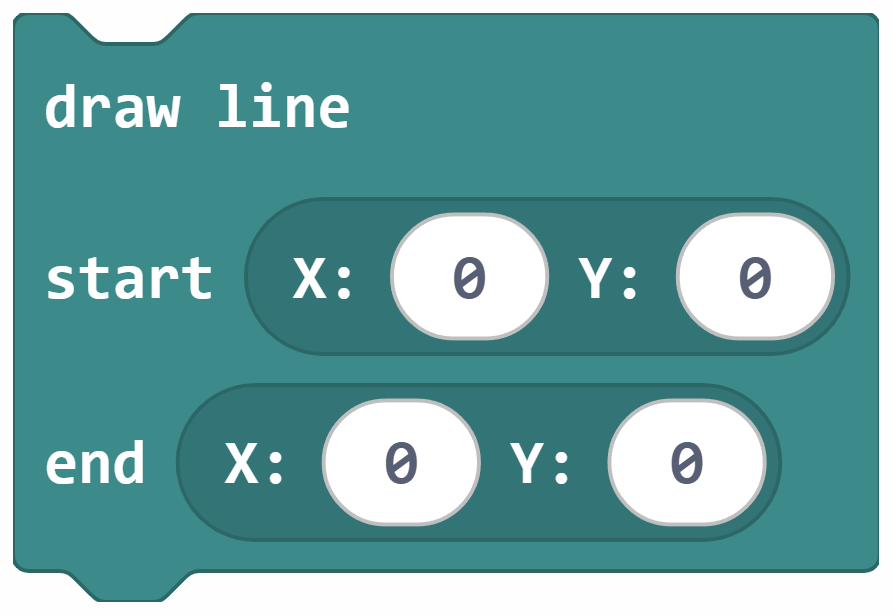

圖形		設定線條起點和終點並繪制線條

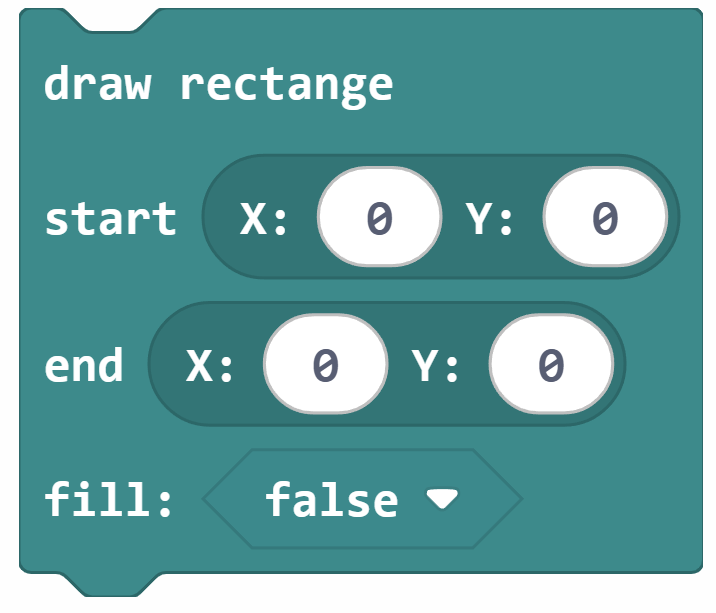

		設定矩形的對角線起點、終點及是否填充並繪制矩形

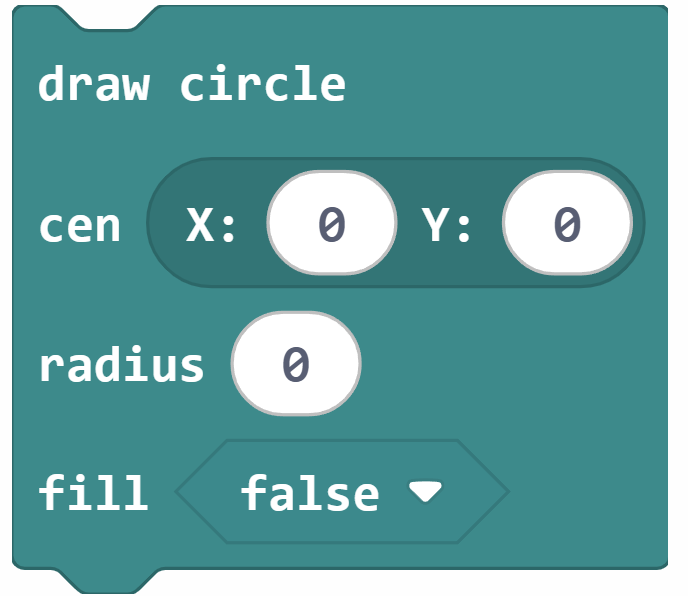

		設定圓形的圓心、半徑及是否填充並繪制圓形
		繪制一個弧形加載器並設定其背景顏色

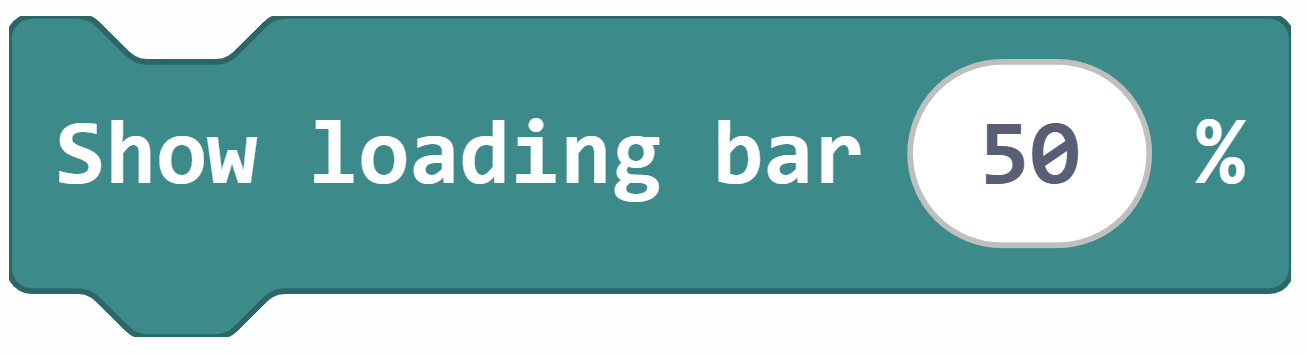

		顯示進度條

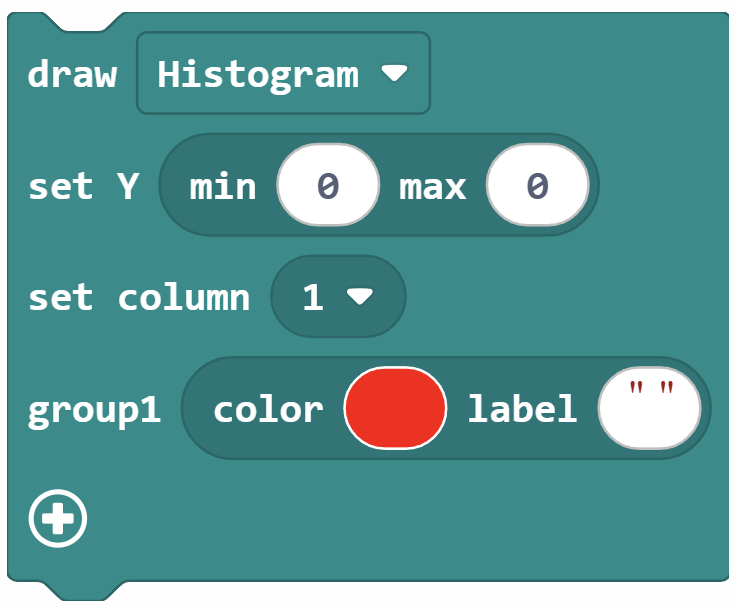

圖表		繪制一個柱狀圖/折線圖，並初始化其數據域、列數、每組數據的顏色及標籤

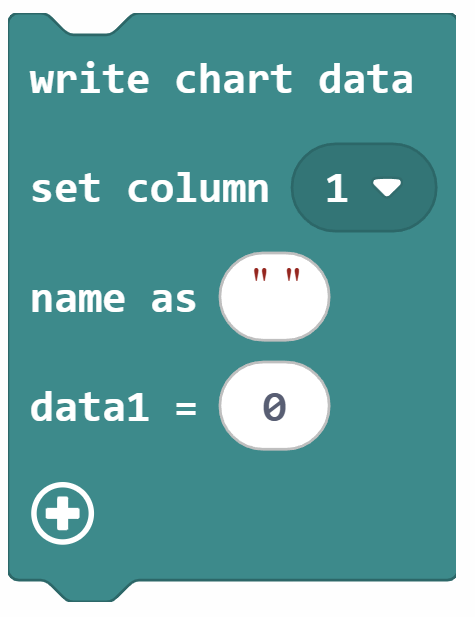

		設定柱狀圖/折線圖中每列數據的標籤名及數據輸入

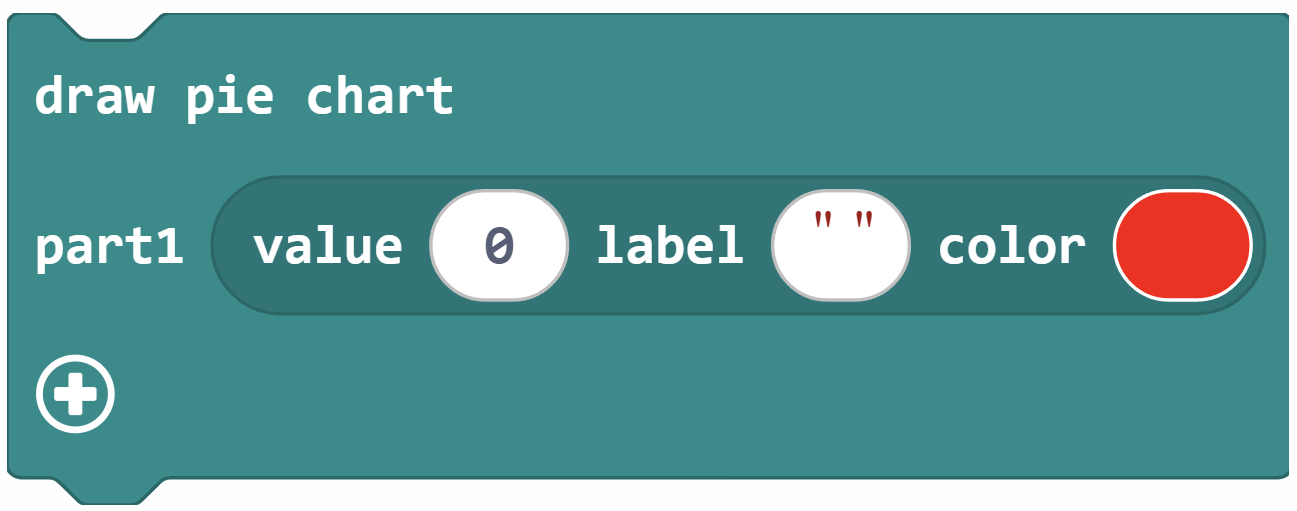

		繪制一個餅狀圖，並設置其中數據、標籤及顏色

範例程序

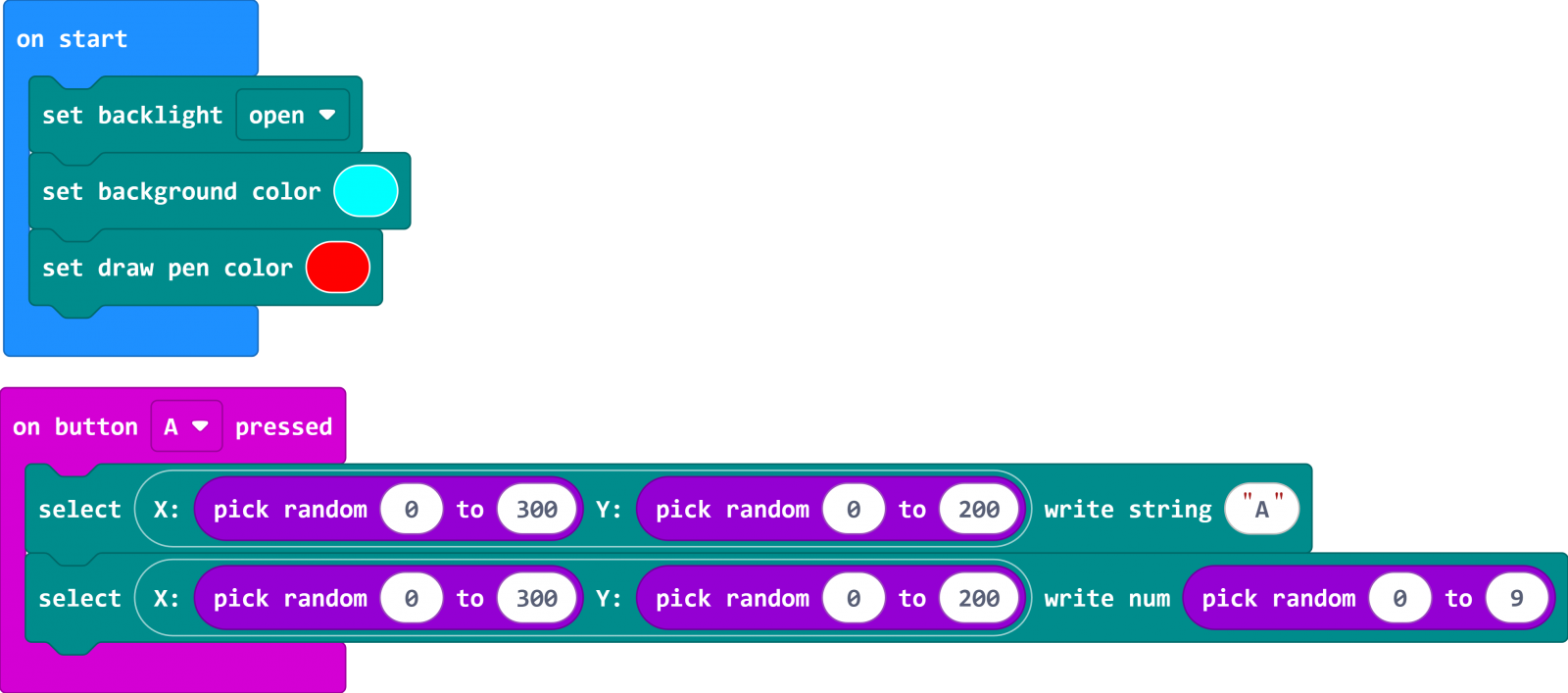

（1）設置背景顏色及畫筆顏色

【程序碼連結】
https://makecode.microbit.org/_hwDWgj3C4JrV

【程式結果】
按下A按鍵後，在隨機位置顯示字串A及隨機數字（0~9）。

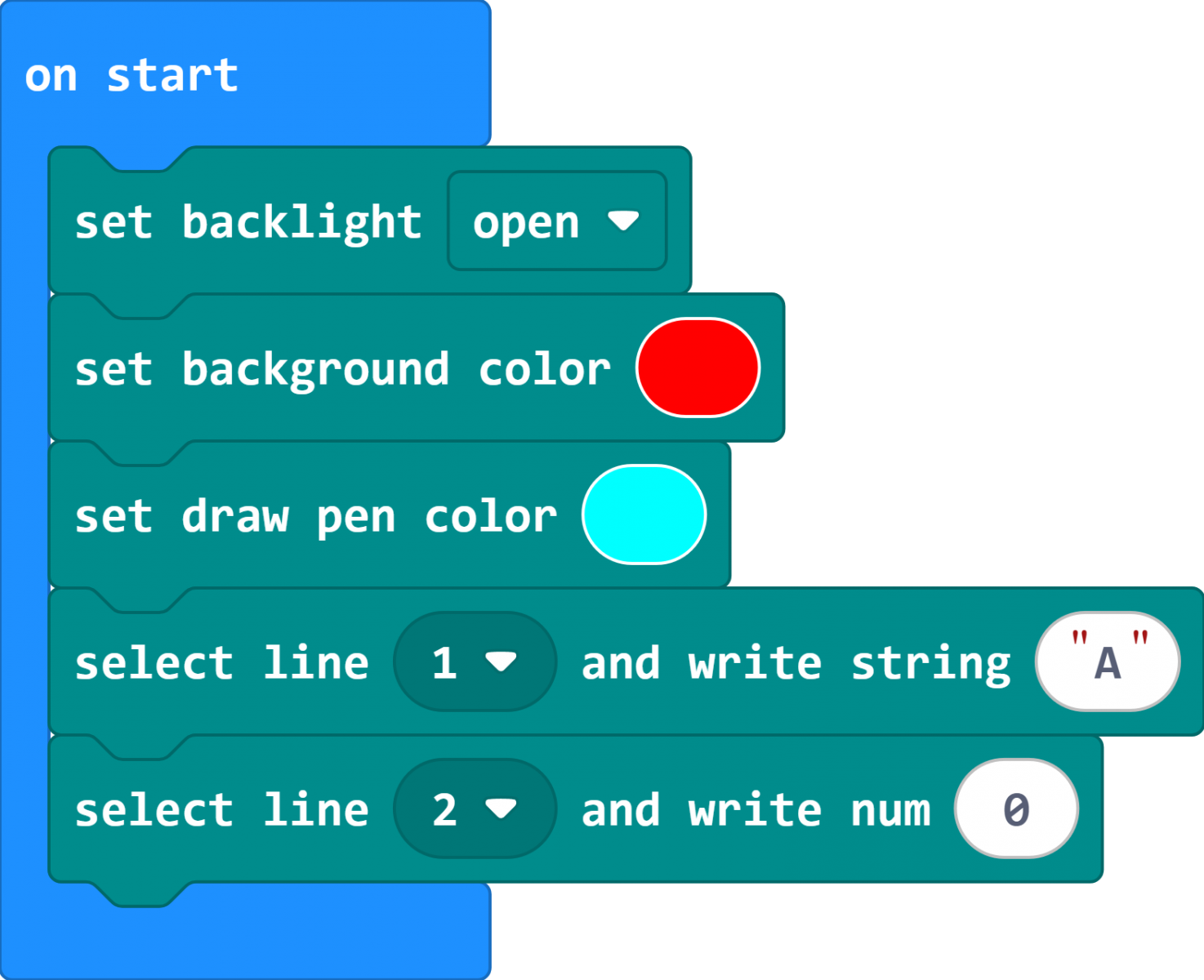

（2）顯示數字及文字

【程序碼連結】
https://makecode.microbit.org/_L3368pYPJJv8

【程式結果】
開機後，在第一行顯示字串A，第二行顯示數字0。

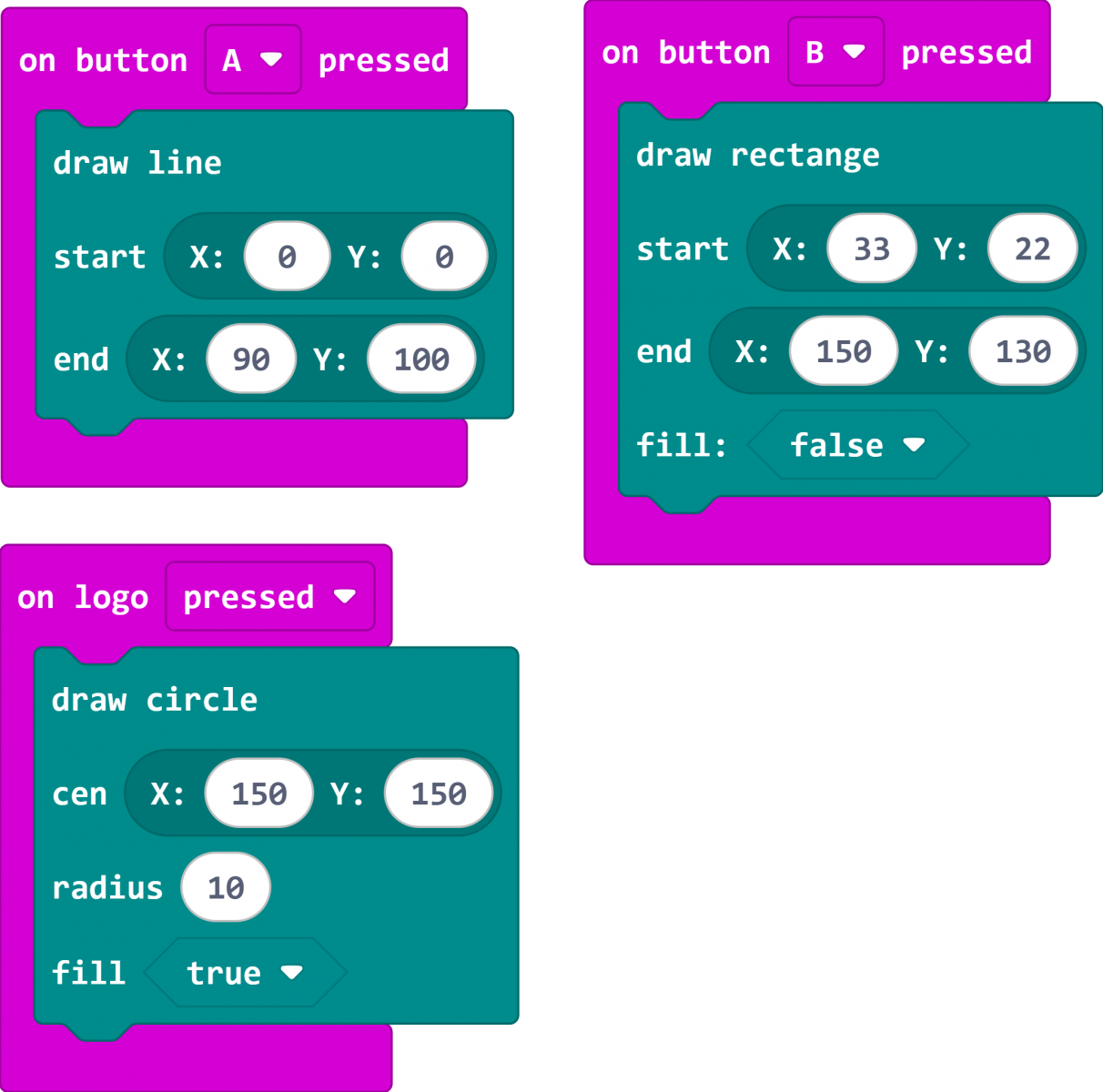

（3）繪制線、圓形、矩形

【程序碼連結】
https://makecode.microbit.org/_ie4Pyp6TDcC0

【程式結果】
按下按鍵A後，繪制一條直線；

按下按鍵B後，繪制一個矩形框；

觸碰logo後，繪制一個圓形並填充。

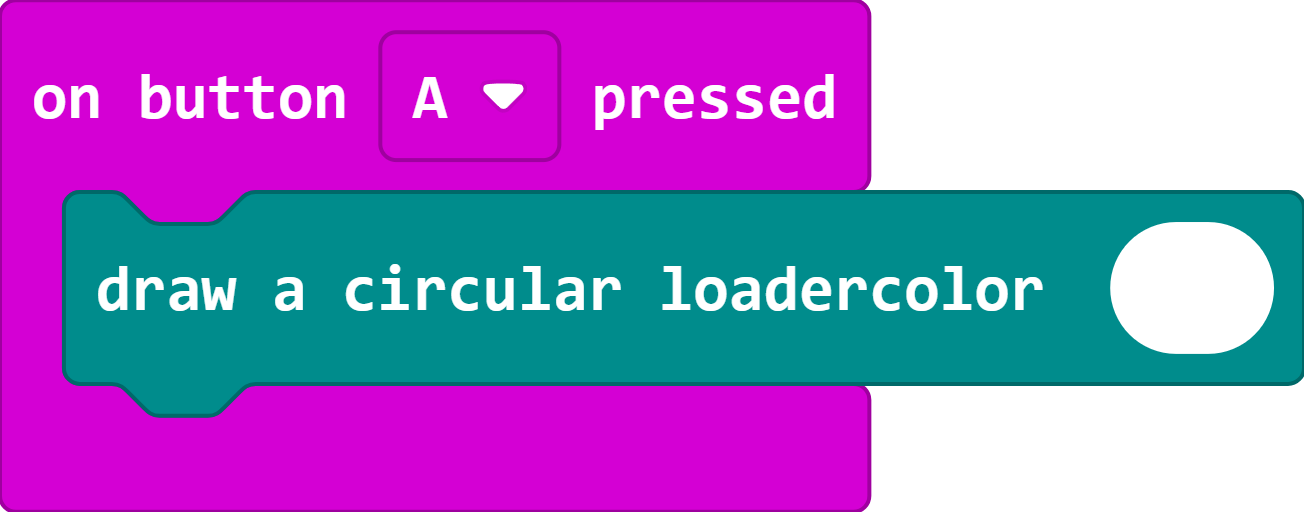

（4）繪制弧形加載器

【程序碼連結】
https://makecode.microbit.org/_44c5yTdqHVyc

【程式結果】
按下按鍵A後，繪制一個弧形加載器。

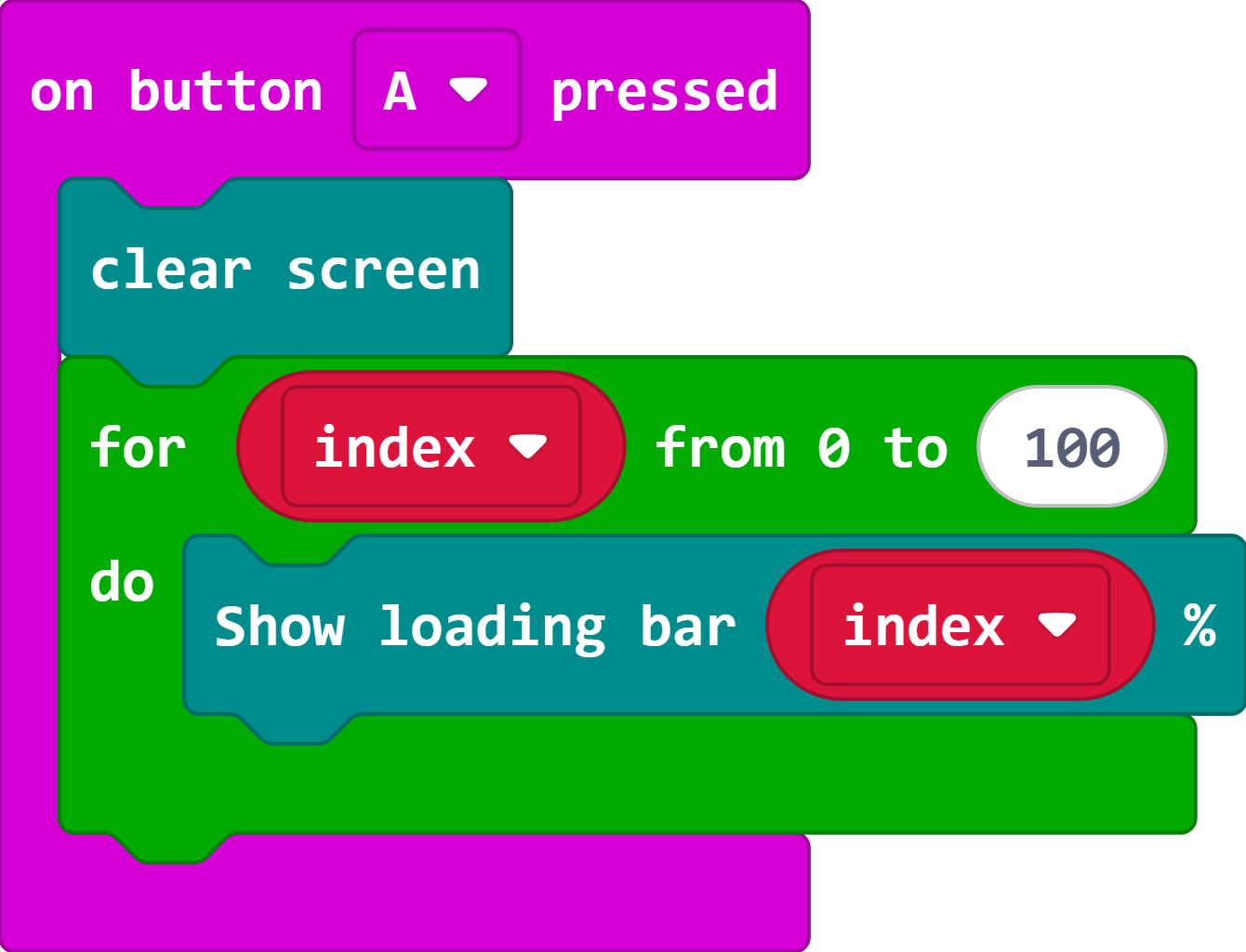

（5）繪制進度條

【程序碼連結】
https://makecode.microbit.org/_93H3fthA8HrL

【程式結果】
按下按鍵A後，繪制一個進度條。

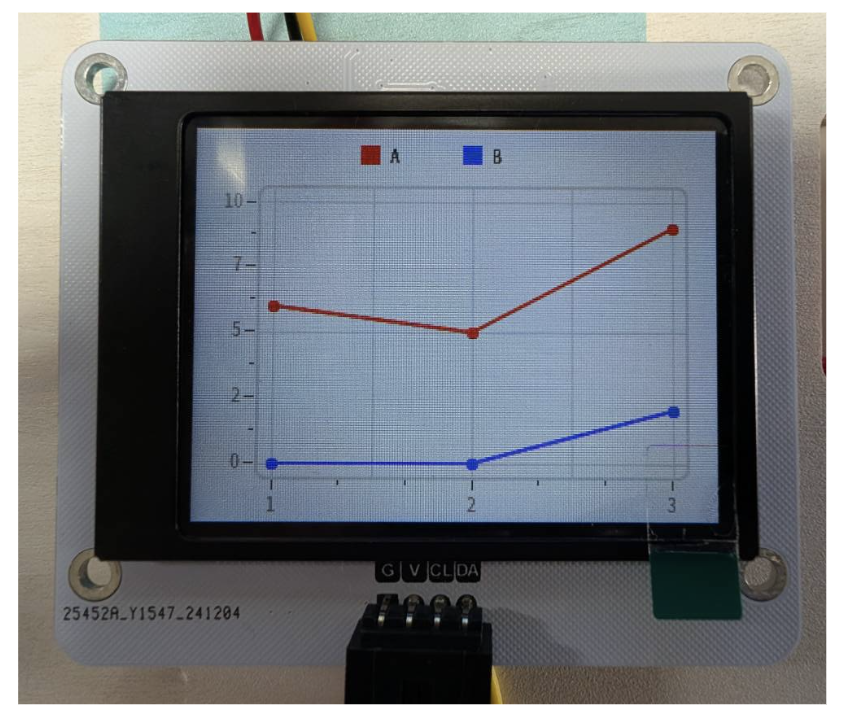

（6）繪制一個折線圖

【程序碼連結】
https://makecode.microbit.org/_LM2drHH2RE5U

【程式結果】
按下按鍵A後，繪制一個折線圖。

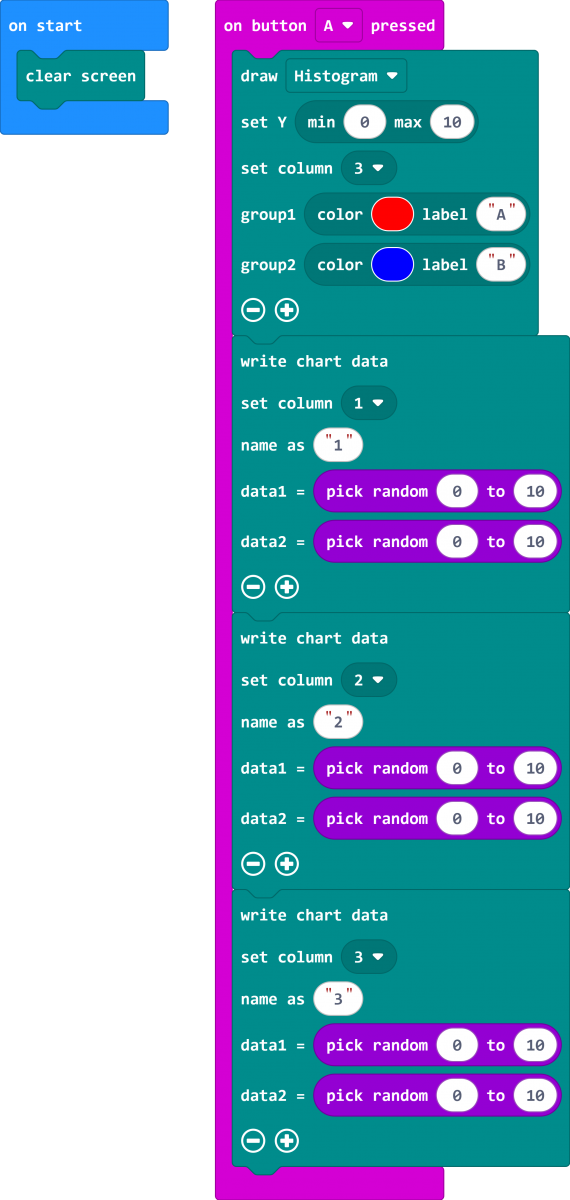

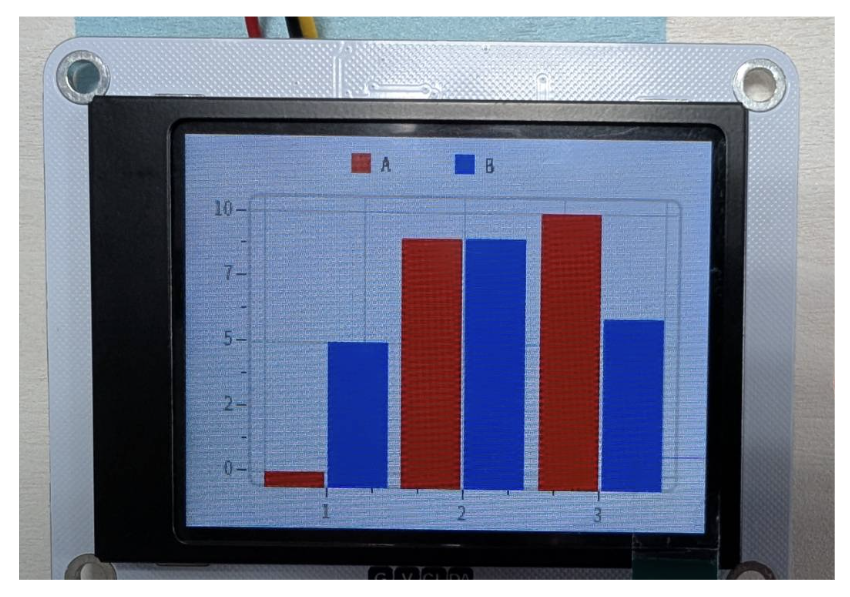

（7）繪制一個柱狀圖

【程序碼連結】
https://makecode.microbit.org/_3U9Mmxfzk9yM

【程式結果】
按下按鍵A後，繪制一個折線圖。

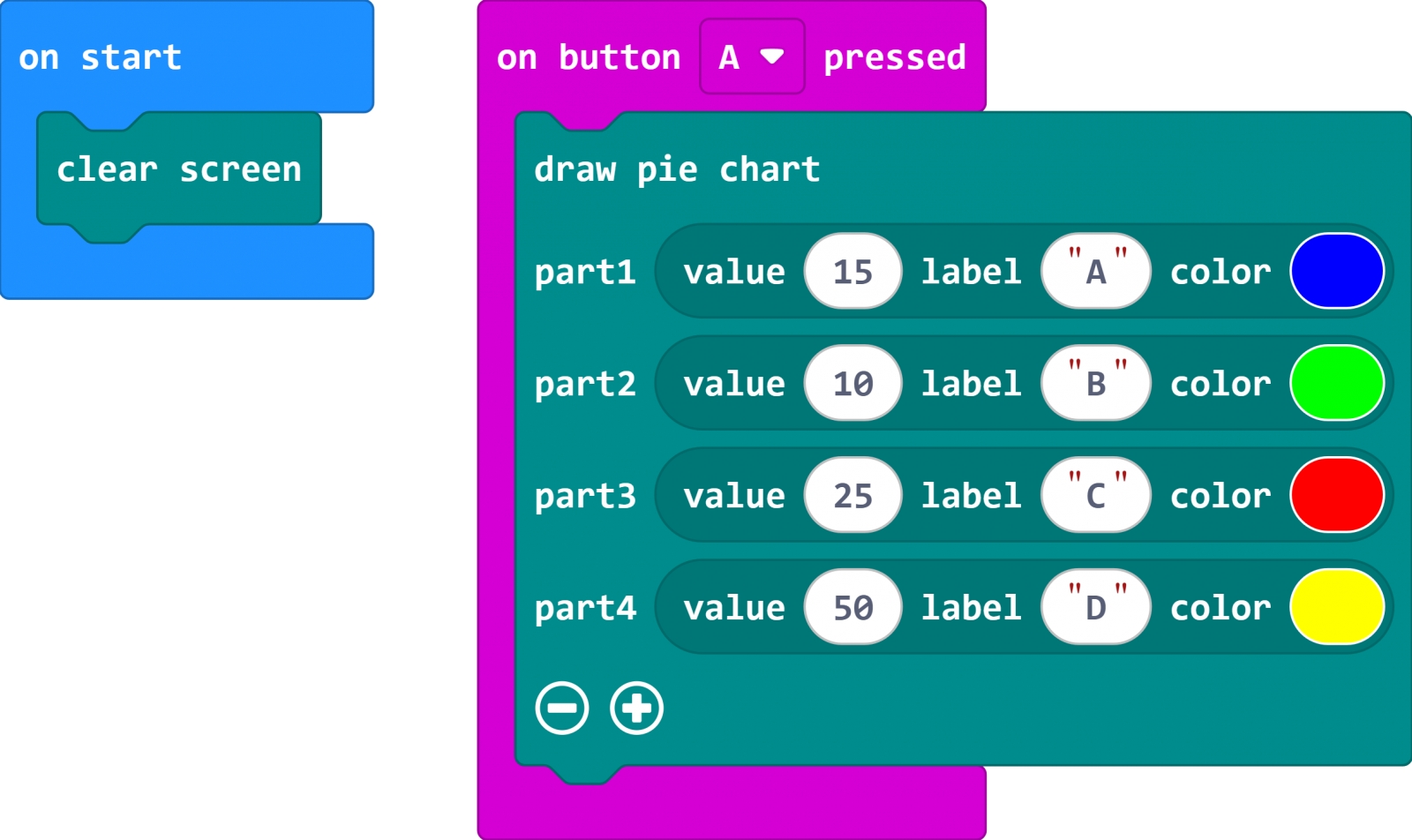

（8）繪制一個餅狀圖

【程序碼連結】
https://makecode.microbit.org/_hfVc1CTvRhvz

【程式結果】

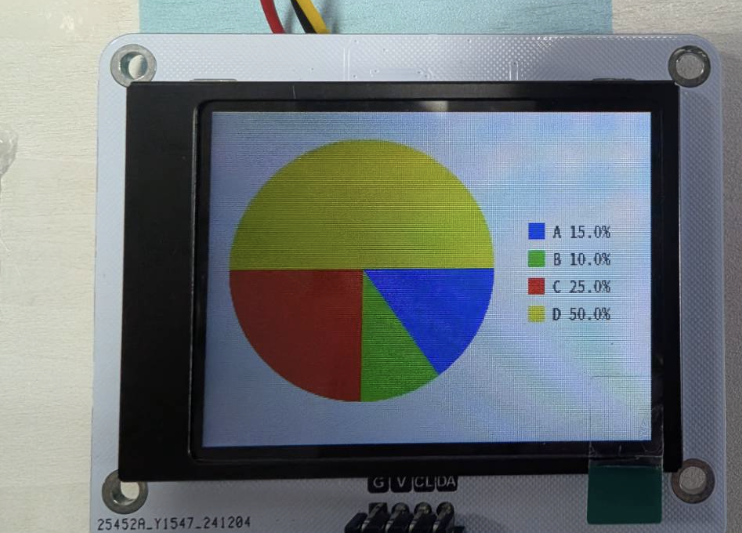

按下按鍵A後，繪制一個餅狀圖。

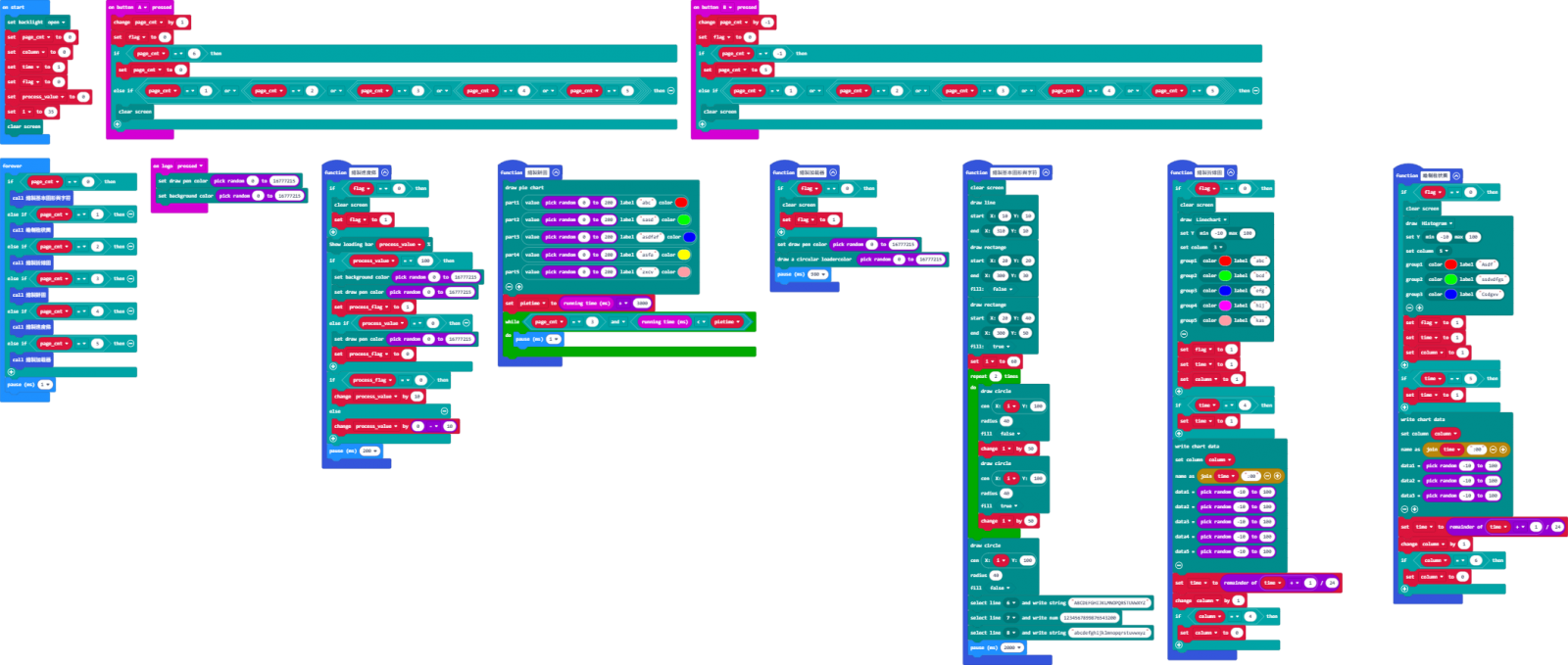

（9）總體測試程序

【程序碼連結】
https://makecode.microbit.org/_6RqFoch7E3mL

【程式結果】

每次按下按鍵A之後，都會切換顯示功能

功能一：線條、矩形、圓形、文字顯示
功能二：柱狀圖顯示
功能三：折線圖顯示
功能四：餅狀圖顯示
功能五：進度條顯示
功能六：加載圖顯示

按下徽標後，隨機切換背景顏色及畫筆顏色
