【ELF051】Basic kit基礎入門套件 (不含主板)

【ELF051】Basic kit基礎入門套件 (不含主板)

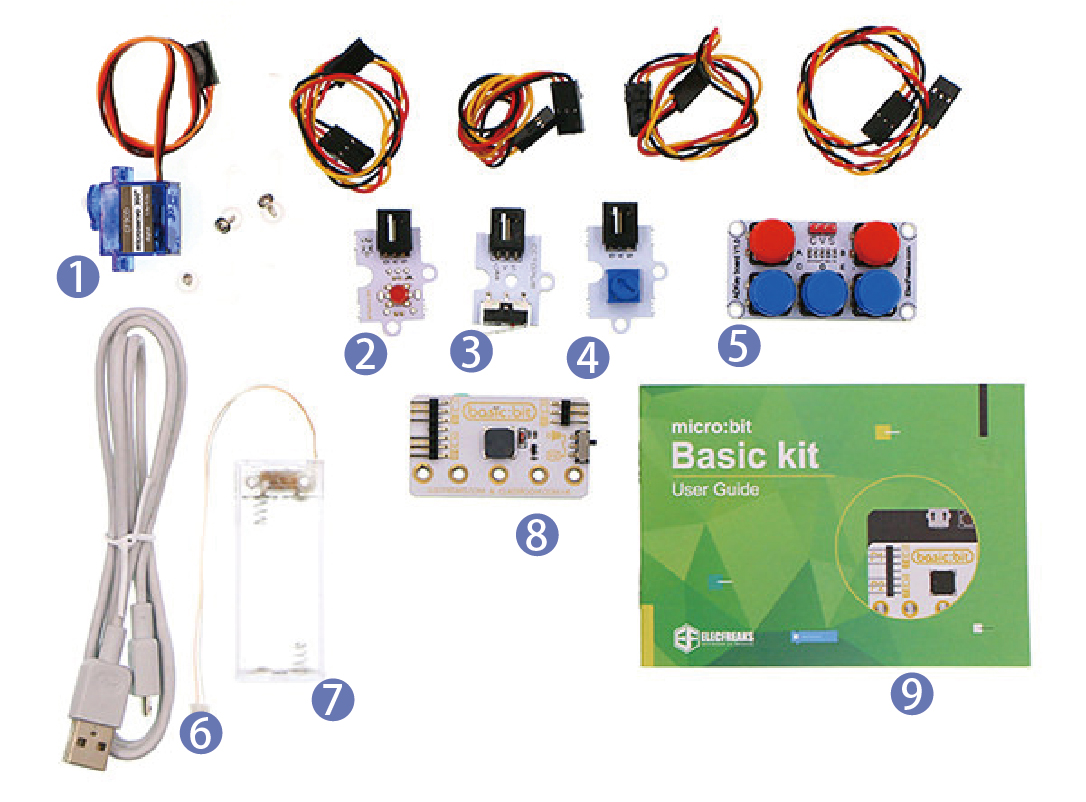

【產品規格】每個感測器皆附一條專用連接線

1. 伺服馬達 *1
2. LED燈模組 *1
3. 碰撞感測器 *1
4. 電阻器 *1
5. 多按鍵模組 *1
6. USB傳輸線 *1
7. 水晶電池盒 *1
8. Basic:Bit擴充板 *1
9. 使用手冊 *1
商品編號
ELF051
售價
830
已完售
Micro:Bit擴充需求：基礎入門感測器使用


【產品規格】每個感測器皆附一條專用連接線

1. 伺服馬達 *1

2. LED燈模組 *1

3. 碰撞感測器 *1

4. 電阻器 *1

5. 多按鍵模組 *1

6. USB傳輸線 *1

7. 水晶電池盒 *1

8. Basic:Bit擴充板 *1

9. 使用手冊 *1


入門級套件-ELECFREAKS micro：bit basic kit
嚴選最常見的5個電子組件，並可以透過Basic:Bit擴充板輕鬆連接到micro:bit。
此套件可以幫助學生學習如何快速構建他們的micro:bit專案。
而這些感測器可以直接由Makecode默認積木驅動，不必再添加任何額外的組件。
從這些原理上，能幫助學生了解電子組件的使用。

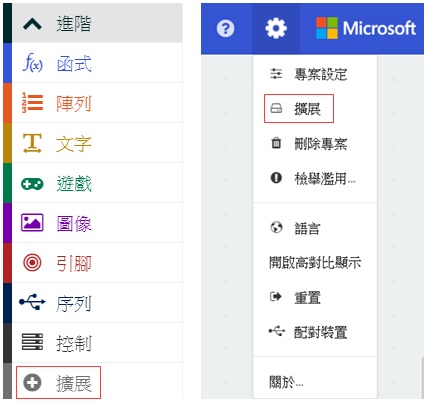

Microsoft Makecode已有針對basic kit的擴展積木，點選"進階"選項或右上角齒輪

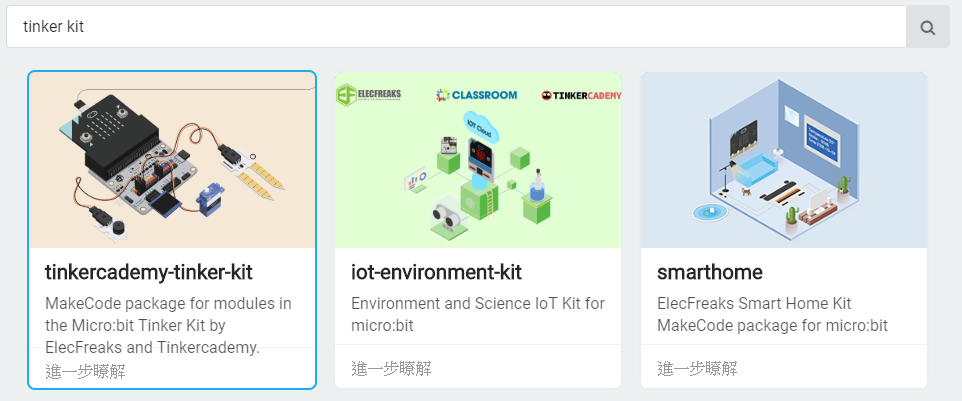

選擇"擴展"，並搜尋"tinker"即可擴充basic kit所需積木至工作區




※此套件不含Micro:Bit開發主板，請另至賣場選購※

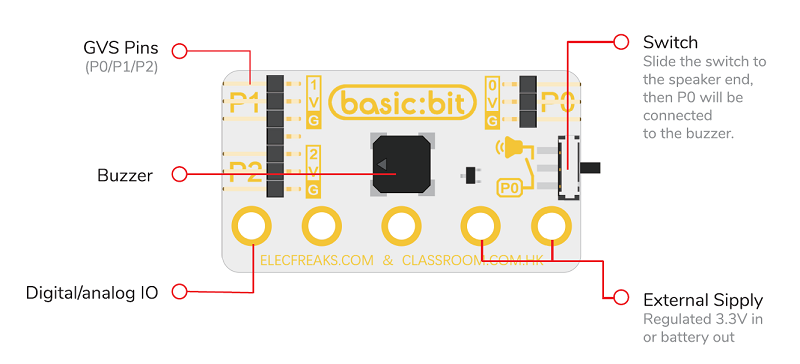

Basic:bit介紹

Basic：bit是micro：bit的基礎擴充板，內建蜂鳴器和三組GVS引腳（P0 / P1 / P2）。每組GVS引腳分別在micro：bit上導出IO埠、3V埠和GND埠。體積小且結構簡單，足夠完成98％的micro：bit應用。

特色
  • 體積輕巧，設計巧妙，能與micro：bit完美搭配。
  • 僅需要使用螺絲釘即可輕鬆與micro：bit連接並導出電源孔和IO埠。
  • 在micro：bit上導出P0、P1、P2、3V和GND埠。
  • 讓使用者僅透過上述的三個IO埠完成98％的micro：bit應用。
  • 在Basic:bit上就能開關蜂鳴器。

如何將basic:bit組裝到micro:bit?

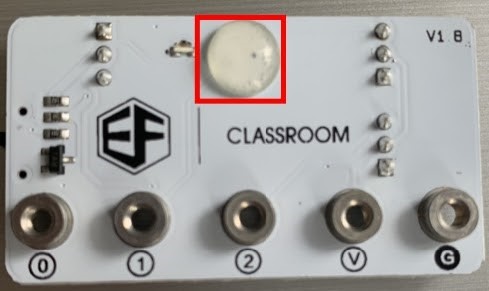

請注意，若您的micro:bit為V2版本，請先將basic:bit背面的圓形防撞貼撕下後再進行安裝。

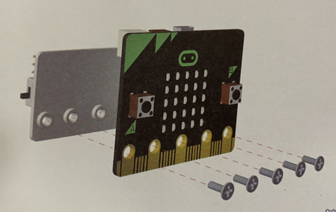

1.將basic:bit的正面貼合micro:bit的背面。


2.從micro:bit的正面鎖緊5個螺絲。順序：由Pin 0依序鎖至GND(由左至右)，注意螺絲必須完全鎖緊不留縫隙。

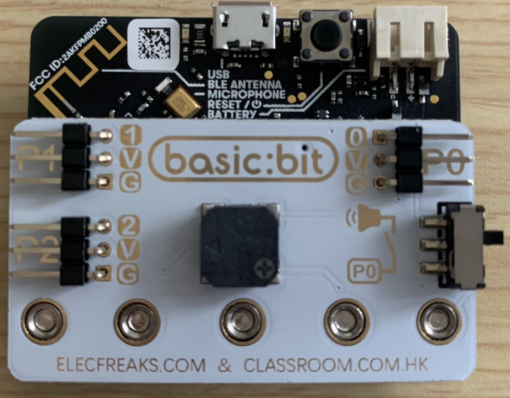

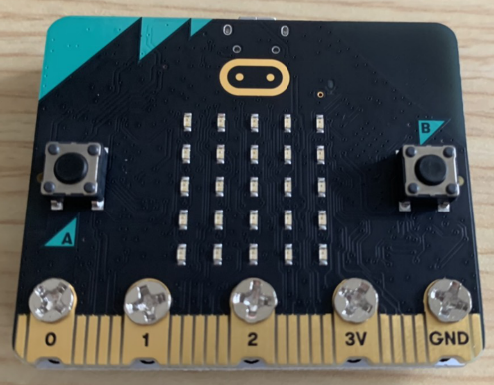

完成圖


如何將感測器連接上basic:bit？

認識GVS：負極(GND)及正極(VCC)提供電子模組電流，另一個接口則是micro:bit的某一個腳位(P0或P1或P2)和電子模組溝通用的訊號接口(Signal)，這三個接口的英文縮寫便是 GVS。

​而basic:bit上的S由Pin的數字替代，例如圖中的P1對照右側的GV1、P2對照右側的GV2、P0對照左側的GV0。
負極(GND)的連接線是黑色，正極(VCC)的連接線是紅色，訊號 (Signal)連接線會用黃色。請以此特性來為感測器接上basic:bit。
參數
  • 電壓：3.3V（由micro：bit供電）
  • IO埠：3
  • 尺寸：51.7毫米x 29.1毫米
