【RPI040】樹莓派3.5吋觸控螢幕 散熱風扇 觸控顯示300*480 顯示器TFT液晶螢幕

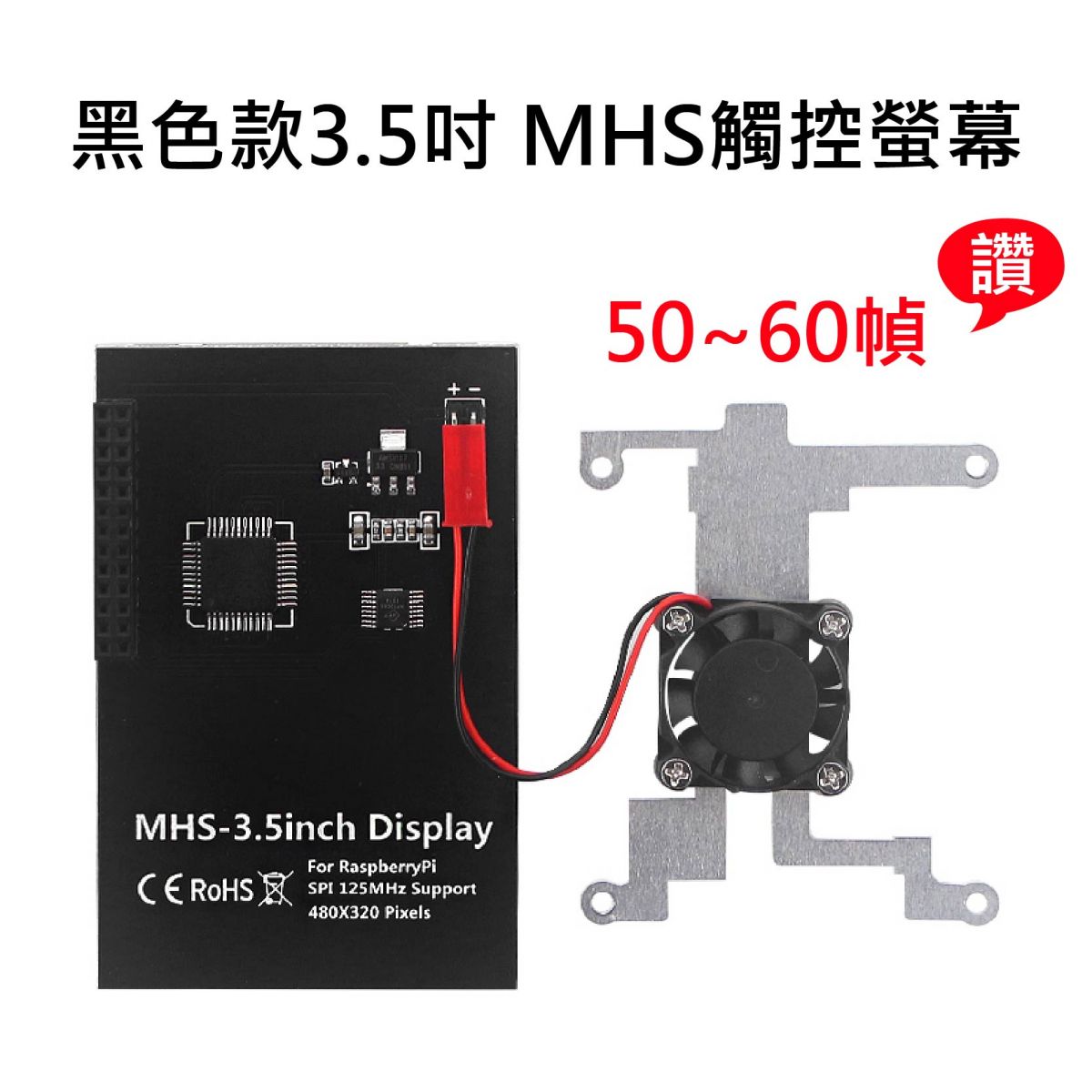

黑色3.5吋 MHS觸控螢幕

尺寸: 3.5吋
類型: TFT
接口: SPI
解析度: 480*320
刷新率: 50~60幀
背光: LED
功耗: 5V 0.16A




散熱膠可依需求自行黏貼，材質較軟，請小心撕開



MHS-3.5吋螢幕驅動快速入門
1. 從官方下載最新Raspbian鏡像
2. 使用SDFormatter 格式化 Micro SD卡
3. 使用 Win32DiskImager 把官方鏡像燒錄至 Micro SD卡

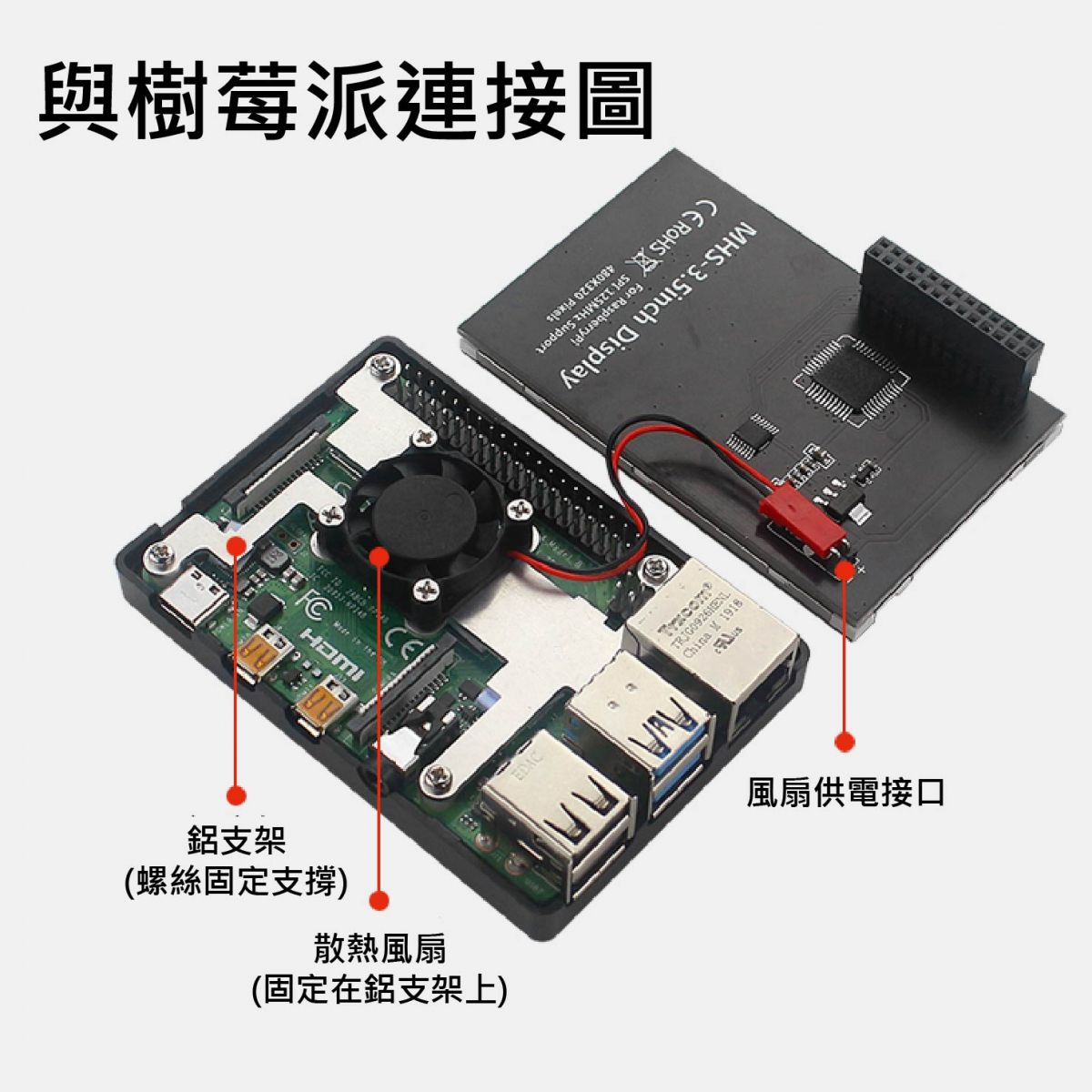

4. 與樹莓派連接，安裝步驟如下

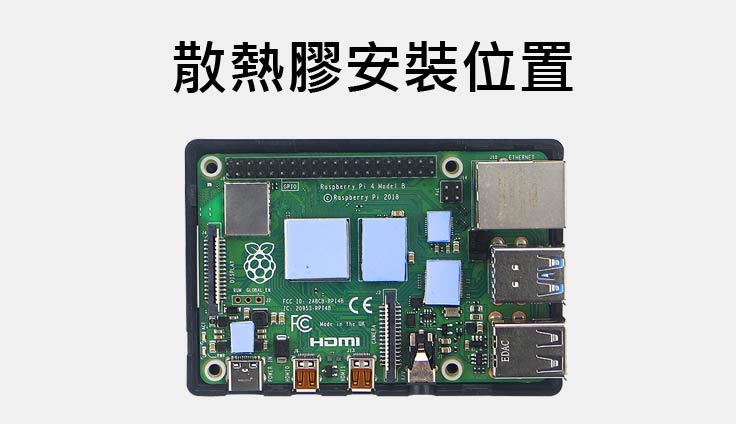

(1) 貼散熱膠至主板
(2) 鎖風扇至風扇鋁支架
(3) 將風扇支架連同主板和底板鎖上
(4) 將風扇電源接上螢幕供電接口
(5) 螢幕對齊插入GOIO腳位
(6) 對齊蓋上上蓋
5. 插入 Micro SD卡，連接網路線，接好電源
6. 登入樹莓派終端 (SSH遠程登錄用戶名稱: pi 密碼: raspberry)
7. 執行以下命令 (樹莓派需連接網路)
sudo rm -rf LCD-show
git clone http://github.com/Lcdwiki/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show/
sudo ./MHS35-show

請確保熟悉上述執行步驟，再購買商品

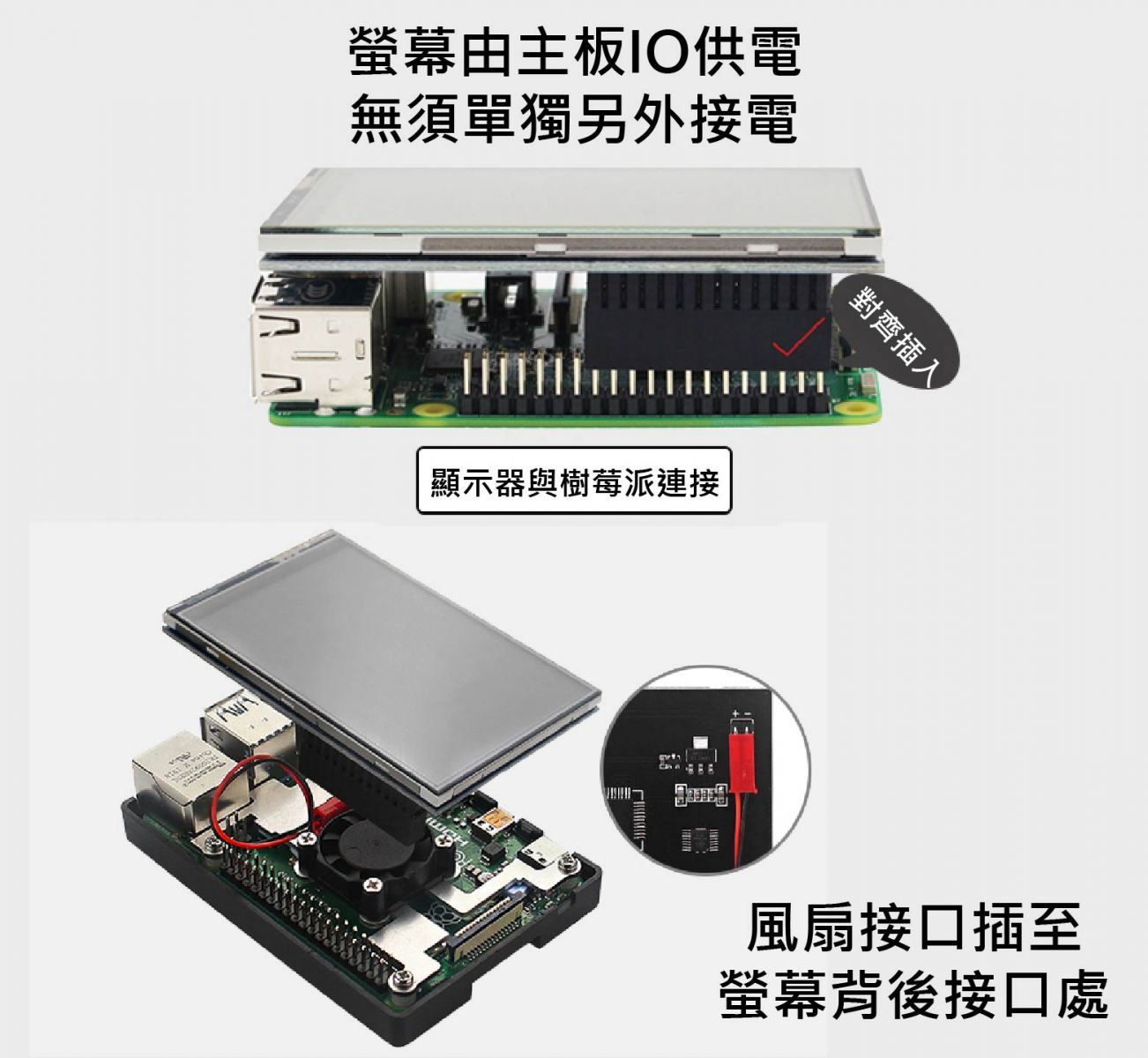

螢幕由主板供電，風扇由螢幕供電
不須另外接電

螢幕支援系統
樹莓派4B: Raspbian、Kali linux 系統
樹莓派3B+: Raspbian、Kali linux、Ubuntu MATE 系統
