【KSB064 PlayGamer Lite 1.8" 彩屏遊戲擴展板 】
使用 micro:bit V2 主板 搭配微軟的MakeCode Arcade,
這是一個基於網頁且對初學者友善的程式碼編輯器,
與平常的MakeCode操作相同,開發者能以 積木 或是 JavaScript ,設計復古街機遊戲。
也可以單純使用micro:bit 的 MakeCode來秀出你的專題項目。
![](/upload/images/20230523_071023.jpeg)

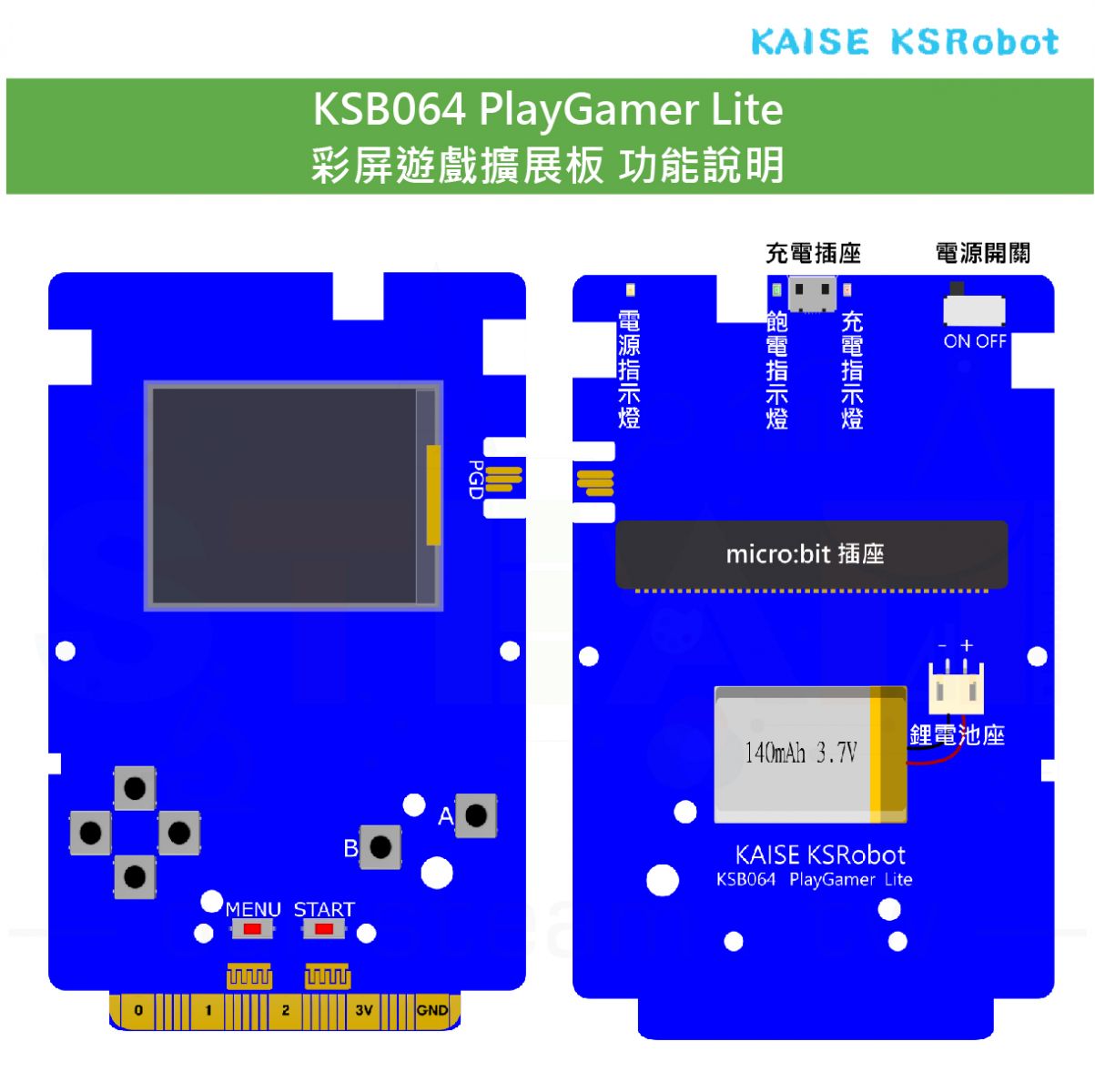

板載鋰電池保護IC,鋰電池首次裝上時,請先插上USB線上電,否則會有不供電狀況電源開關:僅對鋰電池和擴展板的USB供電有開關作用
電源:使用板載鋰電池供電,插USB線 到擴展板的USB座 可充電和供電,
插USB線 到主板的USB座 可下載程式和供電
充電過程燈號顯示如下:
燈號 | 作用 |
---|
紅燈(充電指示燈)亮,綠燈(飽電指示燈)滅 | 充電中 |
紅燈滅,綠燈亮 | 充飽電 |
紅燈滅,綠燈滅 | 鋰電池擴展板有問題,請先排除故障原因 |
紅燈閃滅,綠燈亮 | 鋰電池沒有插上 |
IO 腳位:
P8 P9 P12 P13 P14 P15 P16 己被 Shift Register IC 使用,只能使用剩餘IO腳位按鈕:
●上下左右 A B Menu 共7鍵,使用Shift Register IC 控制,
●Start鍵 使用P2腳位,不使用按鈕時可直接使用P2
![](/upload/images/20230523_071048.jpeg)
【產品規格】
●1.8吋 彩色面板
●10個按鈕
●電源開關
●Micro USB 電源輸入
●PH2.0 電池座,板載140maH 鋰電池
●電源/充電/飽電 指示燈
●micro:bit Edge 腳位(P0~P20)
●尺寸:70 x 111 x 19 mm
●出貨已含鋰電池

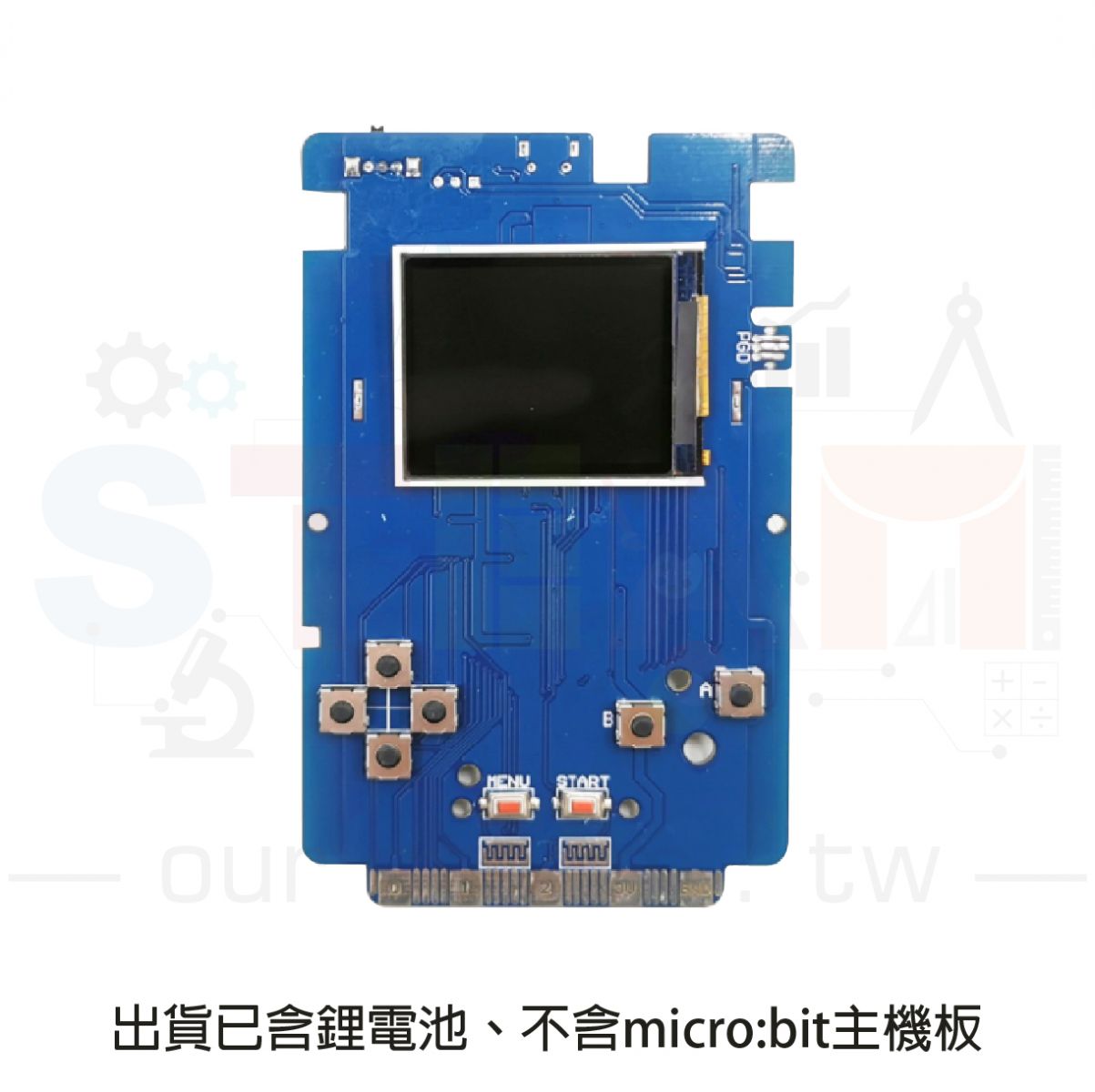

●不含micro:bit主機板
※此擴展板僅限與micro bit V2版本搭配使用
※專用塑膠外殼為現有機構雷切修改,雷切修改中可能有些小瑕疵,但不影響使用,介意的客戶請勿下單。
※隨貨附的"遊戲擴展板收納盒"只能裝進擴展板裸板,假如客戶加購塑膠外殼,客戶組裝塑膠外殼後,無法再裝進擴展板收納盒中。
