【OST022】MICRO ROBOT吸管機器人V3-四足X型交叉連桿
  • image 1
  • image 2

【OST022】MICRO ROBOT吸管機器人V3-四足X型交叉連桿

【出貨明細】
O環 x6
馬達驅動臂 x2
3叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x4
1叉接頭 x12
內六角1叉接頭 x2
關節扣釘 x4
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
商品編號
OST022
售價
300
數量
庫存：249
icon加入購物車 icon立即購買

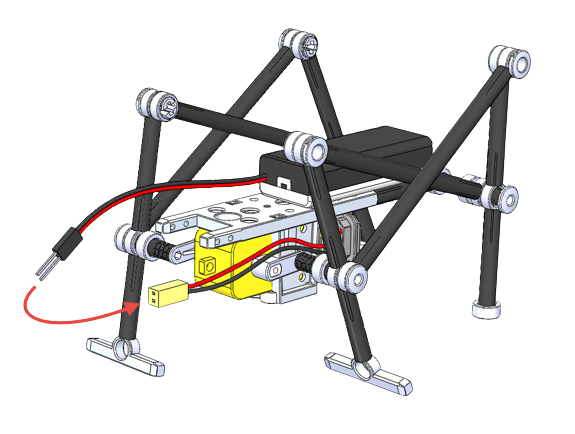

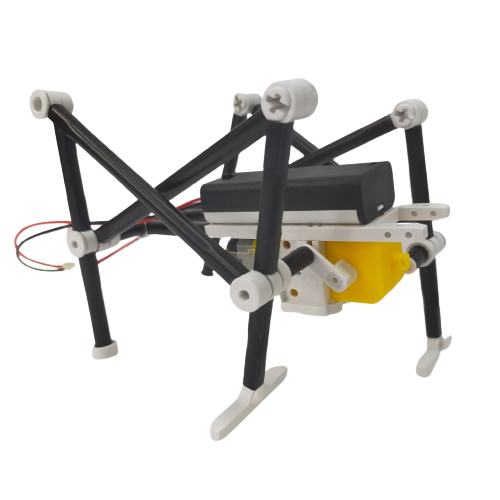

​【成品展示】

簡介
機器人前後腳之間，以交叉的連桿相連結，這種X型交叉連桿機構的四足行走機器人行走的平穩度，較L型連桿為高。

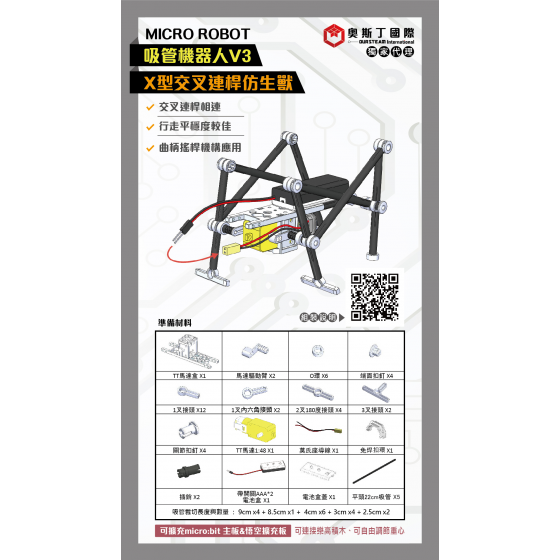

材料準備


吸管長度


新款吸管機器人特色









組裝參考步驟

Step1
組裝馬達盒。

A.馬達置於馬達盒底板上，注意方向。



B.從上方將馬達盒上蓋輕輕壓入，卡榫具有防呆設計，正確方向位置可以輕鬆組合。



C.將導線端，從上穿入馬達電源銅片小孔。



D.將免焊扣環確實卡入卡溝，固定導線。




Step2
組裝後足支架，注意要選用 1 叉內六角接頭。




Step3
用8.5cm的吸管，穿過支架；組裝驅動臂



Step4
組裝 2.5cm 吸管。


Step5
在8.5mm吸管與驅動臂套上4個O環間隔。




Step6
前腳，做2組。



Step7
後腳，做2組。



Step8
交叉連桿，做4組。



Step9
組裝前腳。



Step10
使用關節扣釘組合前腳與連桿1。




Step11
使用端面扣釘組合後腳與連桿1。



Step12
使用關節扣釘組合後腳與連桿2，並用端面扣釘定位連桿2於驅動柄。


Step13
另一邊前後腳與交叉連桿以鏡射方式組裝。


Step14
組裝積木插銷。


Step13.1
僅電池版本完成品


Step14
組裝積木插銷。


【產品展示-加悟空板及Micro:bit主板】




※ 加購悟空板及Micro:bit主板


電池版本完成品



【出貨明細】
O環 x6
馬達驅動臂 x2
3叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x4
1叉接頭 x12
內六角1叉接頭 x2
關節扣釘 x4
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
