【OST027】MICRO ROBOT吸管機器人V3-四足L型連桿(含micro:bitV2主板及擴充板)

【OST027】MICRO ROBOT吸管機器人V3-四足L型連桿(含micro:bitV2主板及擴充板)

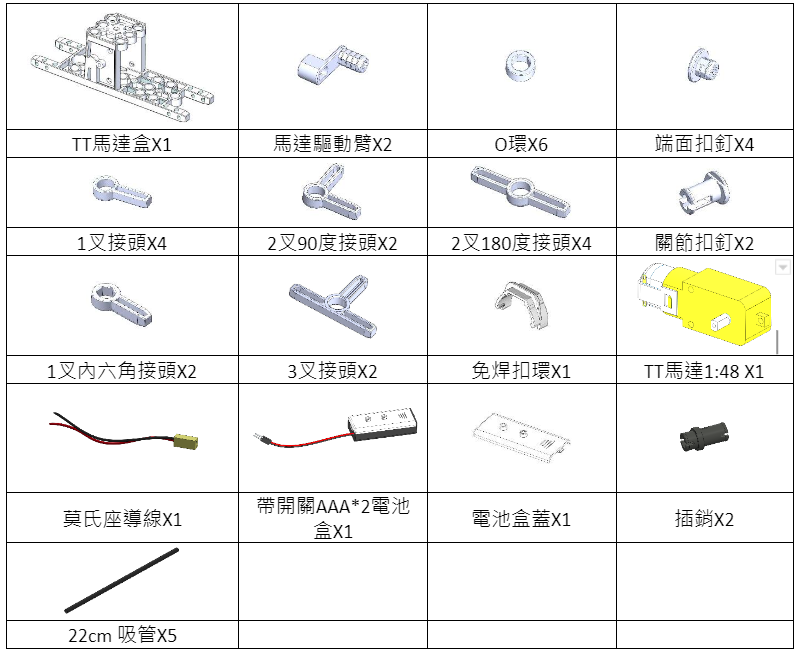

【出貨明細】
O環 x6
馬達驅動臂 x2
2叉90度接頭 x2
3叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x4
1叉接頭 x4
內六角1叉接頭 x2
關節扣釘 x2
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 x1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
悟空版x1
Micro bit V2主板x1
USB傳輸線x1

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2

商品編號
OST027
售價
1,750
數量
庫存：94
icon加入購物車 icon立即購買

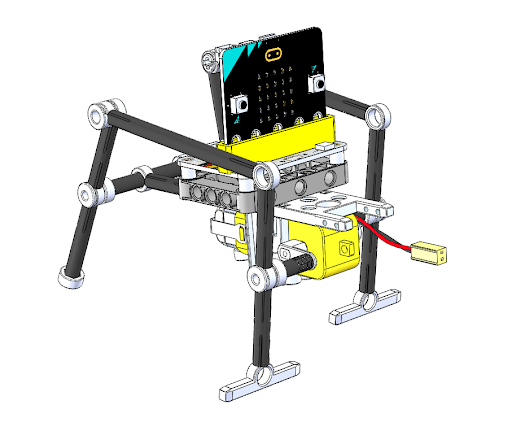

【成品展示】


簡介

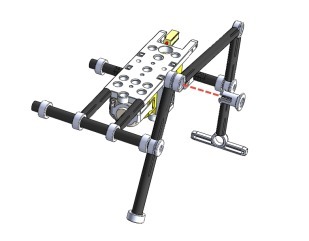

由曲柄帶動的浮桿，形狀像 L 形，結構最簡單，這是曲柄搖桿機構的應用。

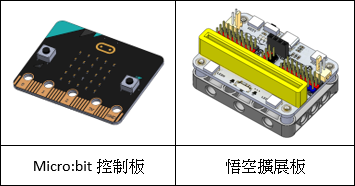

材料準備



含Micro:bit 及悟空版





吸管長度





新款吸管機器人特色









組裝參考步驟

Step1
組裝馬達盒。

A.馬達置於馬達盒底板上，注意方向。



B.從上方將馬達盒上蓋輕輕壓入，卡榫具有防呆設計，正確方向位置可以輕鬆組合。



C.將導線端，從上穿入馬達電源銅片小孔。



D.將免焊扣環確實卡入卡溝，固定導線。

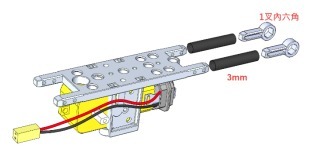

Step2
組裝後足支架，注意要選用 1 叉內六角接頭。

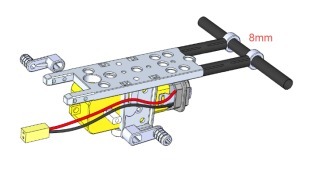

Step3

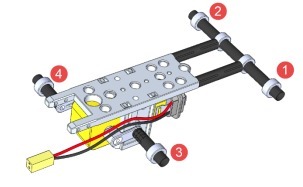

用 8cm 的吸管，穿過支架；組裝驅動臂。

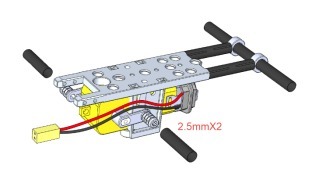

Step4
組裝 2.5cm 吸管。



Step5
在 8mm 吸管與驅動臂套上 4 個 O 環間隔。

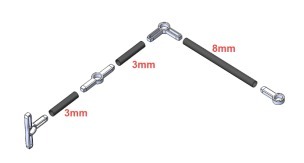

Step6
後腳，各組 2 組。



Step7
前腳 7，各組 2 組。



Step8
使用端面扣釘連接前腳連桿。



Step9
使用端面扣釘連接後腳連桿。



Step10
使用關節扣釘連接前後腳連桿。





Step11
另一側的前後腳以鏡射方式組裝。



Step12
組裝插銷 X2。

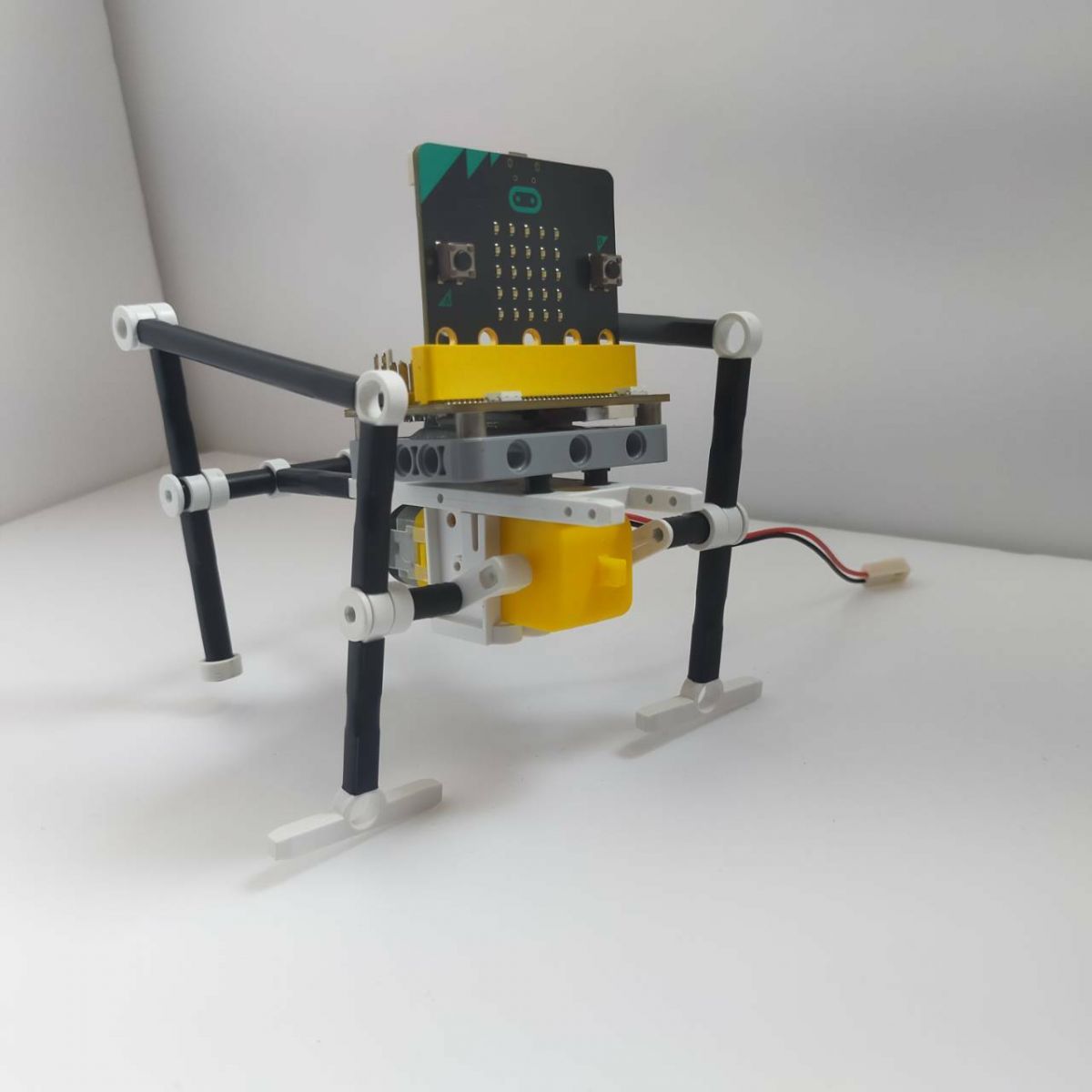

【產品展示-L型吸管機器人(含悟空版及Micro:bit)】



加購木製把手(含micro:bit V2)




【出貨明細】
O環 x6
馬達驅動臂 x2
2叉90度接頭 x2
3叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x4
1叉接頭 x4
內六角1叉接頭 x2
關節扣釘 x2
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 x1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
悟空版x1
Micro bit V2主板x1
USB傳輸線x1

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2
