【OST028】MICRO ROBOT吸管機器人V3-四足X型交叉連桿(含micro:bitV2主板及擴充板)

【OST028】MICRO ROBOT吸管機器人V3-四足X型交叉連桿(含micro:bitV2主板及擴充板)

【出貨明細】
O環 x6
馬達驅動臂 x2
3叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x4
1叉接頭 x12
內六角1叉接頭 x2
關節扣釘 x4
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
悟空版x1
Micro bit V2主板x1
USB傳輸線x1

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2

商品編號
OST028
售價
1,800
數量
庫存：100
icon加入購物車 icon立即購買

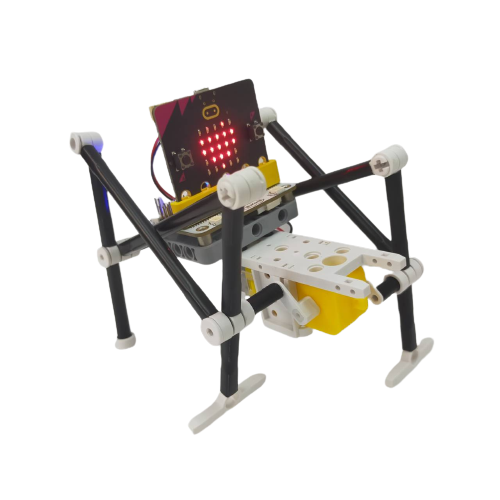

​【成品展示】

簡介
機器人前後腳之間，以交叉的連桿相連結，這種X型交叉連桿機構的四足行走機器人行走的平穩度，較L型連桿為高。

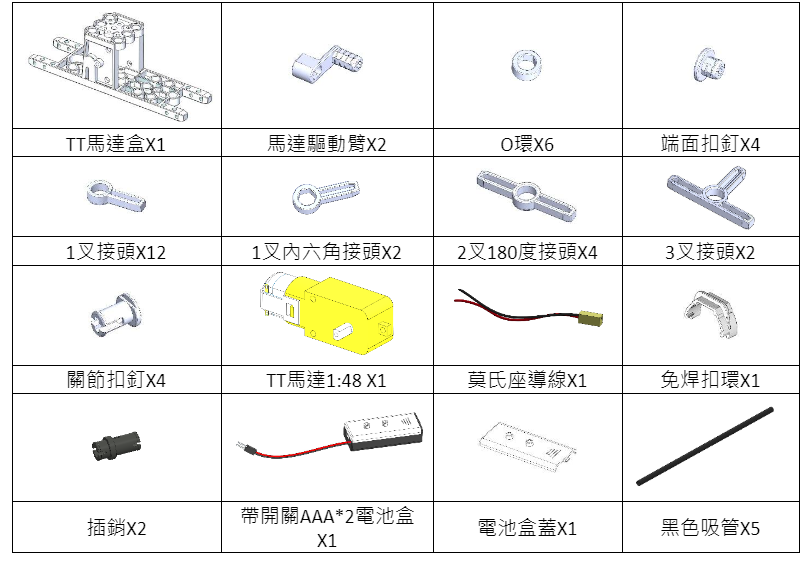

材料準備



含Micro:bit 及悟空版

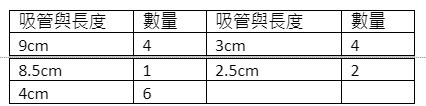

吸管長度


新款吸管機器人特色









組裝參考步驟

Step1
組裝馬達盒。

A.馬達置於馬達盒底板上，注意方向。



B.從上方將馬達盒上蓋輕輕壓入，卡榫具有防呆設計，正確方向位置可以輕鬆組合。



C.將導線端，從上穿入馬達電源銅片小孔。



D.將免焊扣環確實卡入卡溝，固定導線。

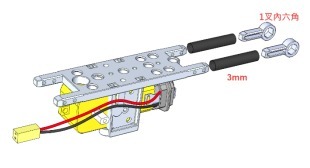

Step2
組裝後足支架，注意要選用 1 叉內六角接頭。

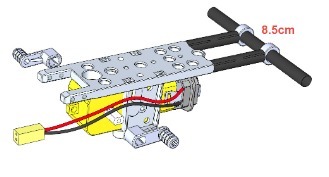

Step3
用8.5cm的吸管，穿過支架；組裝驅動臂

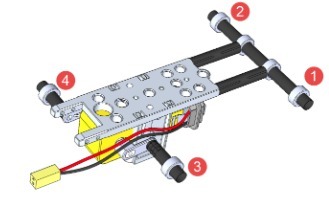

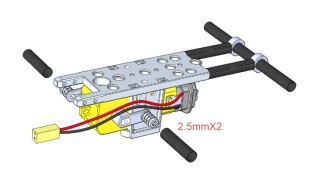

Step4
組裝 2.5cm 吸管。


Step5
在8.5mm吸管與驅動臂套上4個O環間隔。

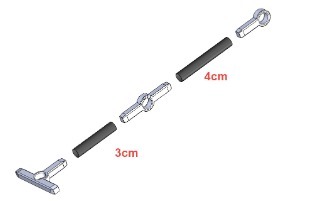

Step6
前腳，做2組。



Step7
後腳，做2組。

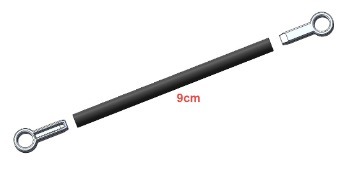

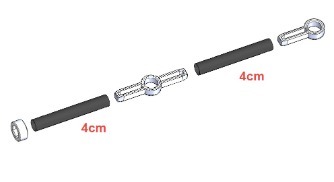

Step8
交叉連桿，做4組。



Step9
組裝前腳。

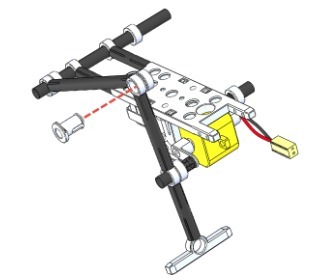

Step10
使用關節扣釘組合前腳與連桿1。

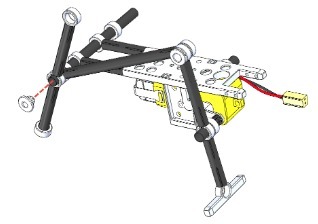

Step11
使用端面扣釘組合後腳與連桿1。

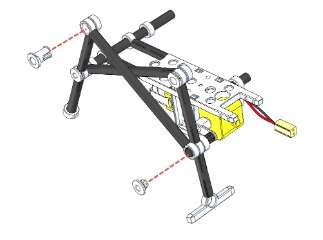

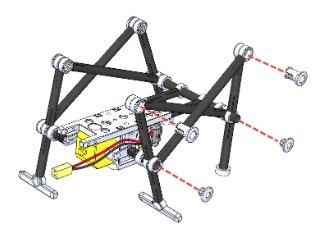

Step12
使用關節扣釘組合後腳與連桿2，並用端面扣釘定位連桿2於驅動柄。


Step13
另一邊前後腳與交叉連桿以鏡射方式組裝。

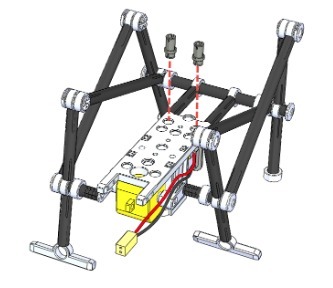

Step14
組裝積木插銷。


【產品展示-含悟空板及Micro:bit主板】




加購木製把手(含micro:bit V2)




【出貨明細】
O環 x6
馬達驅動臂 x2
3叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x4
1叉接頭 x12
內六角1叉接頭 x2
關節扣釘 x4
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 x1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
悟空版x1
Micro bit V2主板x1
USB傳輸線x1

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2
