【OST030】MICRO ROBOT吸管機器人V3-六足仿生獸(含micro:bitV2主板及擴充板)

【OST030】MICRO ROBOT吸管機器人V3-六足仿生獸(含micro:bitV2主板及擴充板)

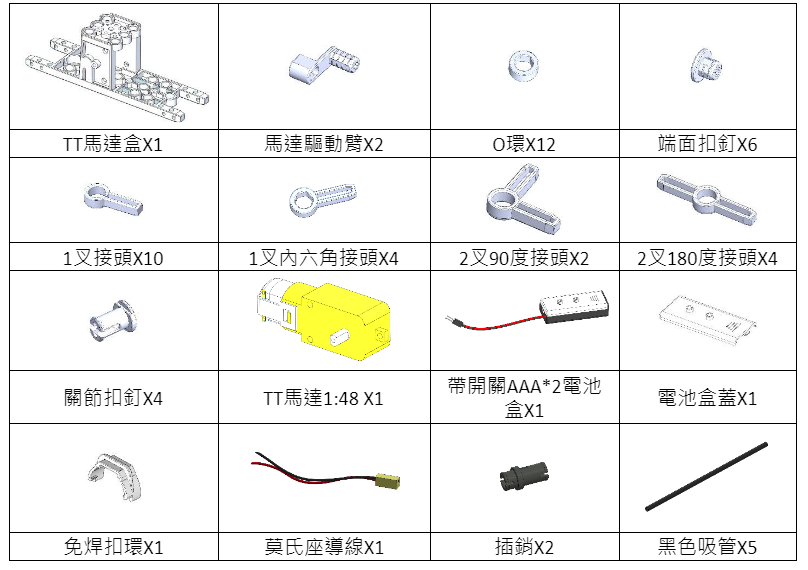

【出貨明細】
O環 x12
馬達驅動臂 x2
2叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x6
1叉接頭 x10
內六角1叉接頭 x4
關節扣釘 x4
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 x1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
悟空板x1
Micro bit V2主板x1
USB傳輸線x1

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2

商品編號
OST030
售價
1,850
數量
庫存：99
icon加入購物車 icon立即購買

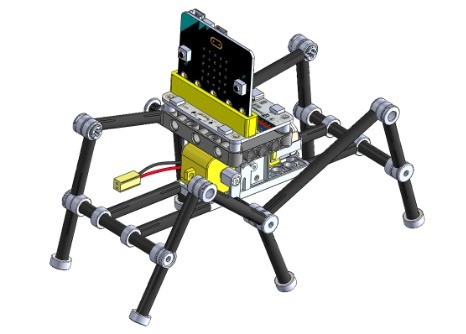

【成品展示】


特點
六足行走機器人，跨步時至少有3足抓住地面，和其他機器人相比之下是相對穩定的行走模式


吸管機器人材料準備


含Micro:bit 及悟空版

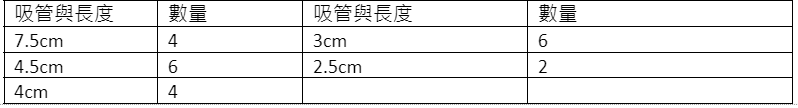

吸管長度


新款吸管機器人特色







組裝參考步驟

Step1:
組裝馬達盒

A.馬達置於馬達盒底板上，注意方向



B.從上方將馬達盒上蓋輕輕壓入，卡榫具有防呆設計，正確方向位置可以輕鬆組合


C.將導線端，從上穿入馬達電源銅片小孔



D.將免焊扣環確實卡入卡溝，固定導線

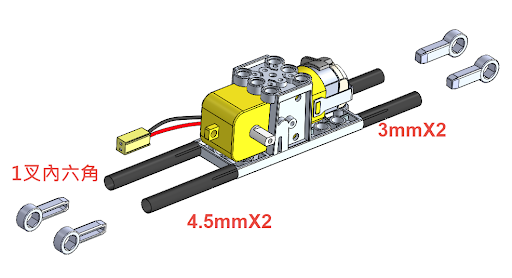

Step2:
用3mm與5mm組裝前後足支架，注意要選用1叉內六角接頭

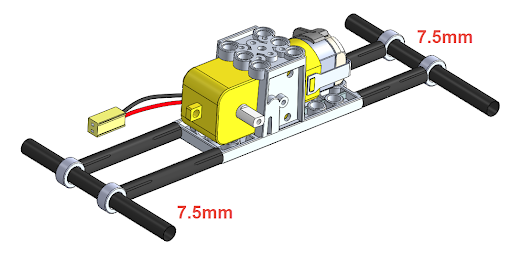

Step3:
用7.5cm的吸管，穿過前後支架

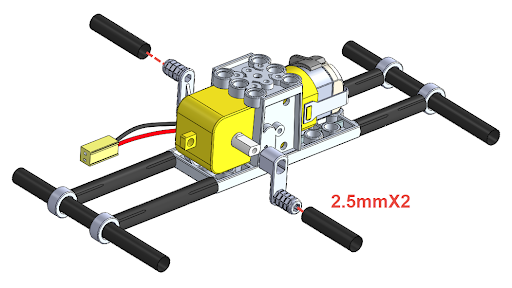

Step4:
組裝驅動臂與延伸桿

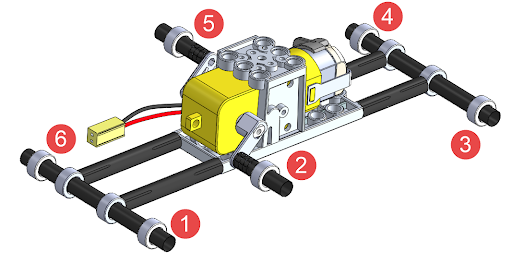

Step5:
如圖套上O環定位，一共6個O環

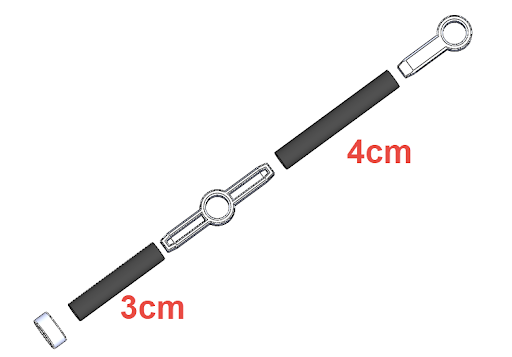

Step6:
前足後足，取出3cm及4cm吸管，各組裝4組

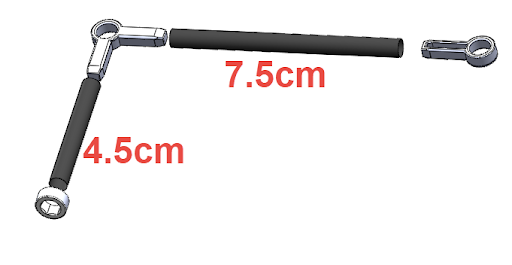

Step7:
中足，取出7.5cm及4.5cm吸管，各組裝2組

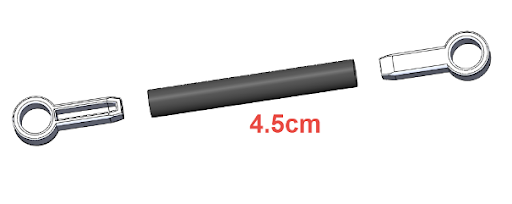

Step8:
拉桿，組裝2組

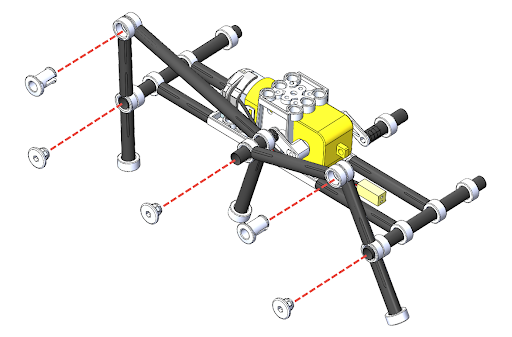

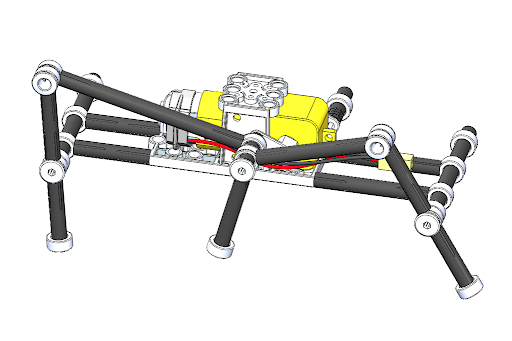

Step9:
使用端面扣釘固定橫桿支點，使用關節扣釘連接連桿做關節

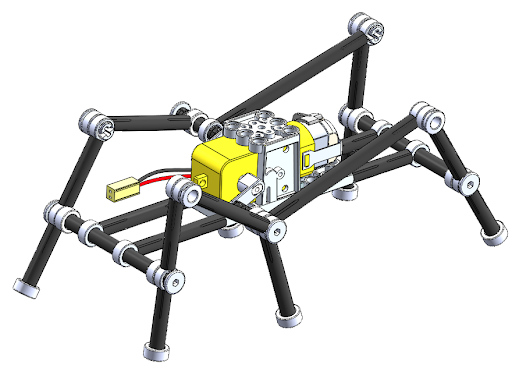

Step10:
相對側以鏡射方式，依序組裝足部與定位-主體完成

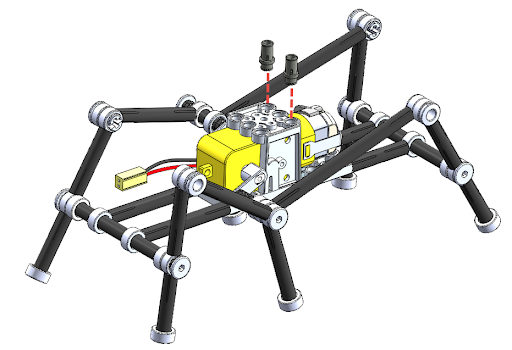

Step11:
組裝插銷

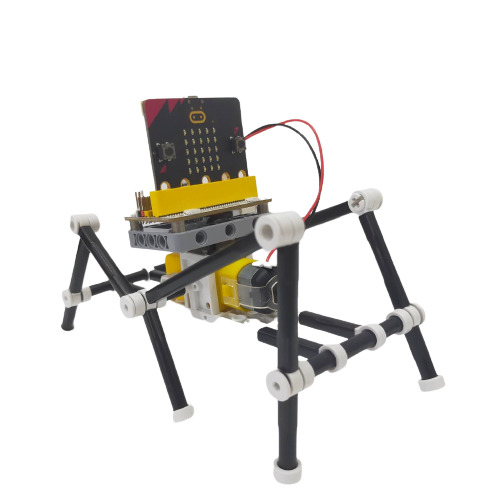

成品



【產品展示-六足吸管機器人】(含悟空版及Micro:bit)



加購木製把手(含micro:bit V2)




【出貨明細】
O環 x12
馬達驅動臂 x2
2叉90度接頭 x2
2叉180度接頭 x4
端面扣釘 x6
1叉接頭 x10
內六角1叉接頭 x4
關節扣釘 x4
馬達外盒 x1
電池盒上蓋 x1
免焊扣環 x1
TT馬達 1:48 x1
帶開關AAA*2電池盒 x1
插銷 x2
莫氏座導線 x1
黑色吸管 x5
悟空板x1
Micro bit V2主板x1
USB傳輸線x1

micro:bit V2.21已通過台灣NCC認證: CCAM20LP3070T2
