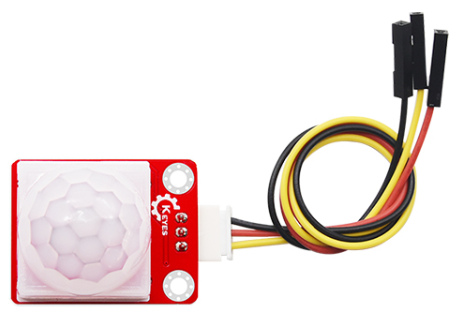

keyes 紅外線感測器

人體紅外熱釋電感測器是一款基於熱釋電效應的人體熱釋運動感測器，能檢測到人體或動物身上發出的紅外線，配合菲涅爾透鏡能使感測器探測範圍更遠更廣。它主要採用RE200B-P感測器元件。
該模組相容各種單片機控制板，如arduino系列單片機。模組使用間距為2・54mm的防反插白色端子，使用時，我們可以利用模組自帶導線連接到單片機。

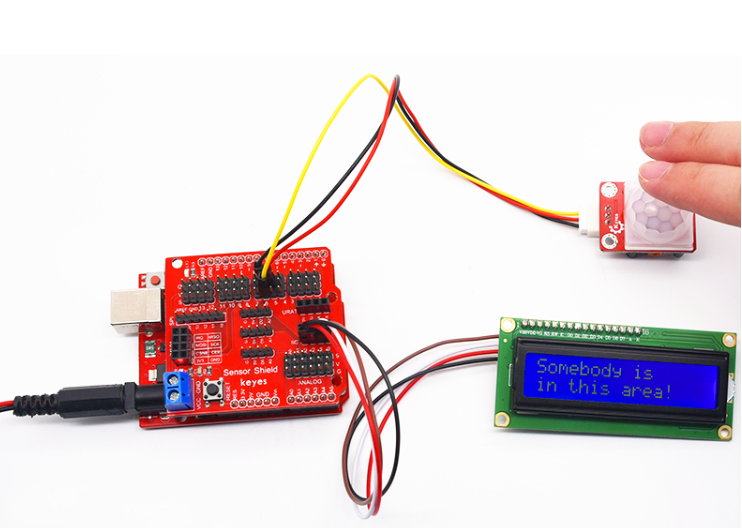

實品展示

當模組偵測到有人時，顯示螢幕上對應的字符。

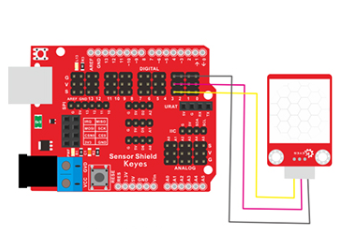

接線圖:

電壓: DC 5 – 15V
靜態電流: < 50 uA
接口: 間距為 2.54mm 3piv 防反為接口
定位孔大小: 直徑為3 mm
控制信號: 數字信號
觸發方式: L不可重複觸發 / H重複觸發
感應角度: < 100 度錐角
導線長度: 200 mm
尺寸: 34/37*26*25 mm
重量: 6.8 g

應用示範: 有人來了

我們在影視劇中看過這樣的鏡頭，有人去偷襲一個目標時，還沒有靠近目標，就直接被發現，而警報響起。有些特種兵去偷襲目標時，會再全身塗滿濕潤的泥巴，這樣就不會給對方發現了，那這是為什麼呢？

原來普通人體會發射10um左右的特定波長紅外線，被偷襲的目標附近都安裝了相關感測器能夠感應到人體發射的紅外線，然後報警，塗滿泥巴後，感測器就感應不到人體發射的紅外線了。

在這裡，我們用keyes 人體紅外熱釋電感測器來檢測附近是否有人運動，假如附近有人運動時，感測器信號端輸出高電平，否則輸出低電平。特別注意，這個感測器只能檢測在運動中的人體，靜止中的人體檢測不到，檢測距離最遠為7米。

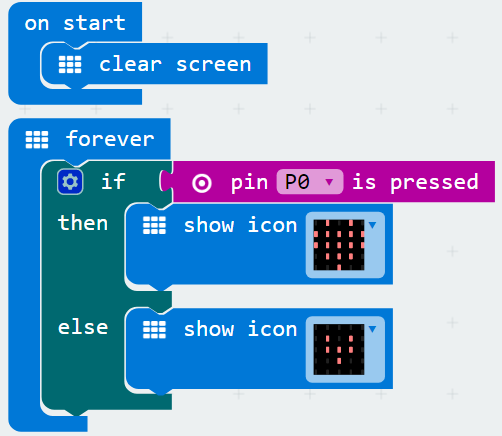

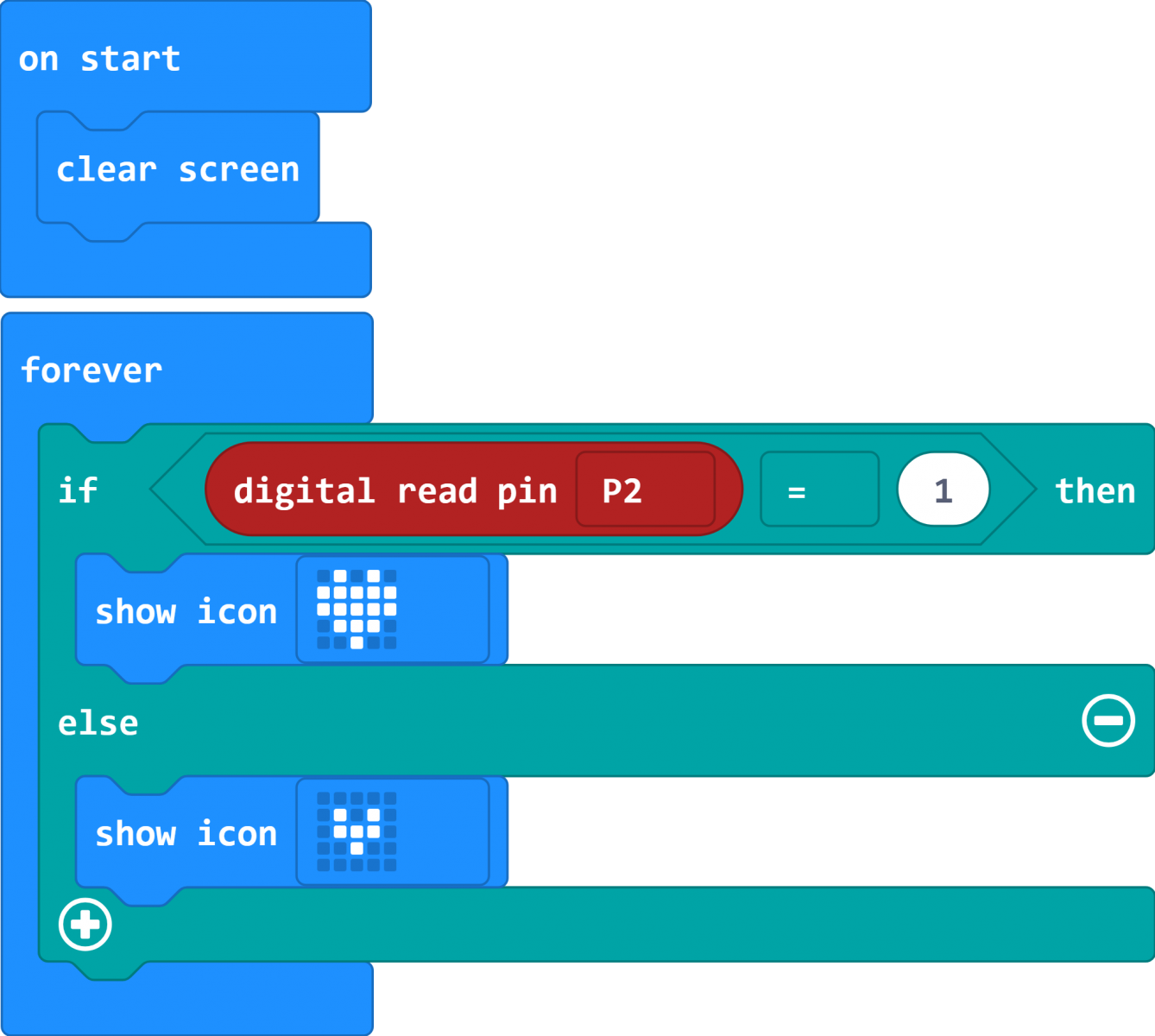

實驗中，我們將keyes 人體紅外熱釋電感測器接到擴展板，觀察信號變化，然後控制micro：bit主板上LED點陣顯示不同圖案。

實驗器材:

micro：bit主板*1
keyes micro bit V2 擴充板*1
USB線*1
keyes 人體紅外線熱釋電感測器*1
杜邦線*n

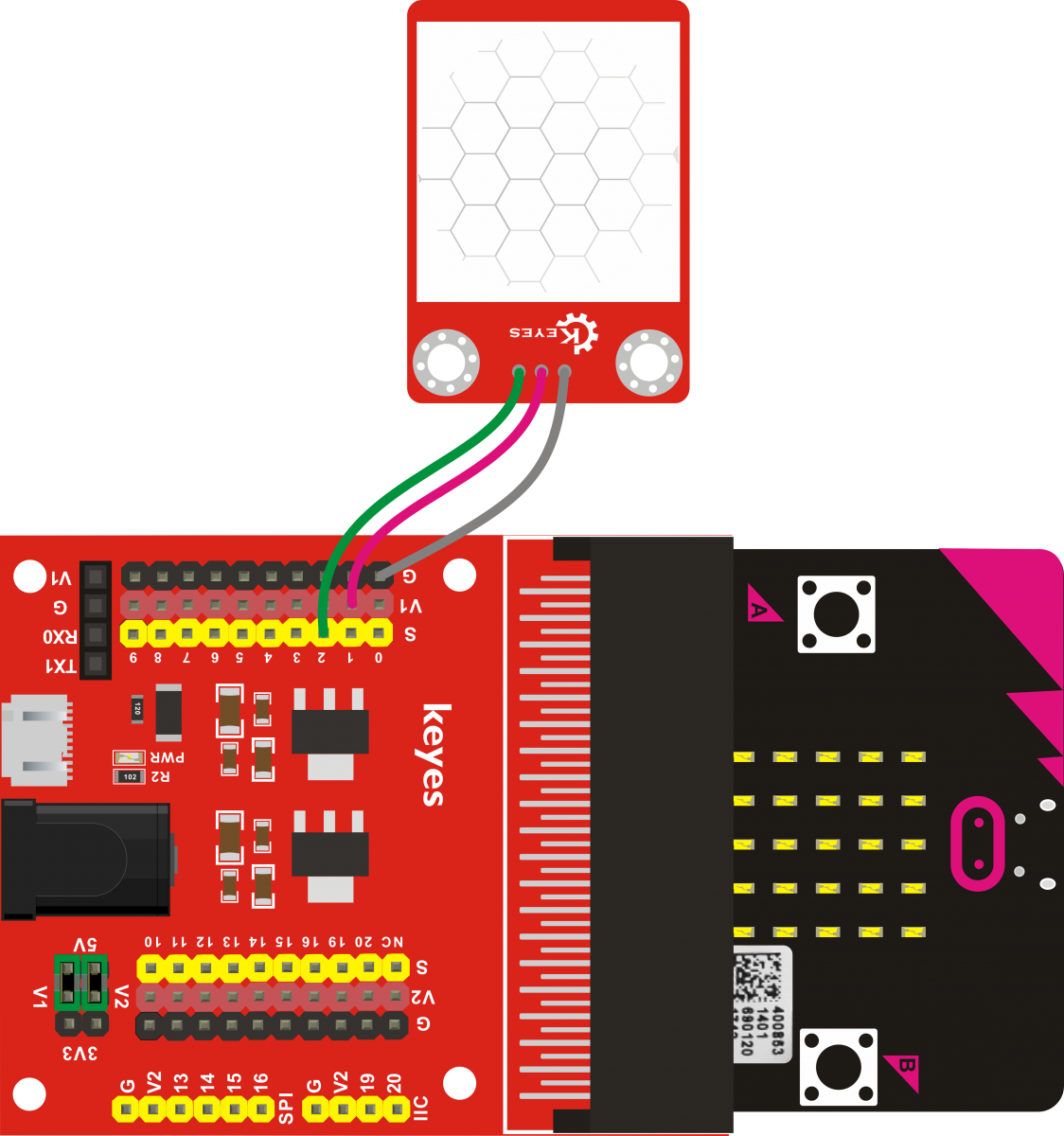

接線圖
