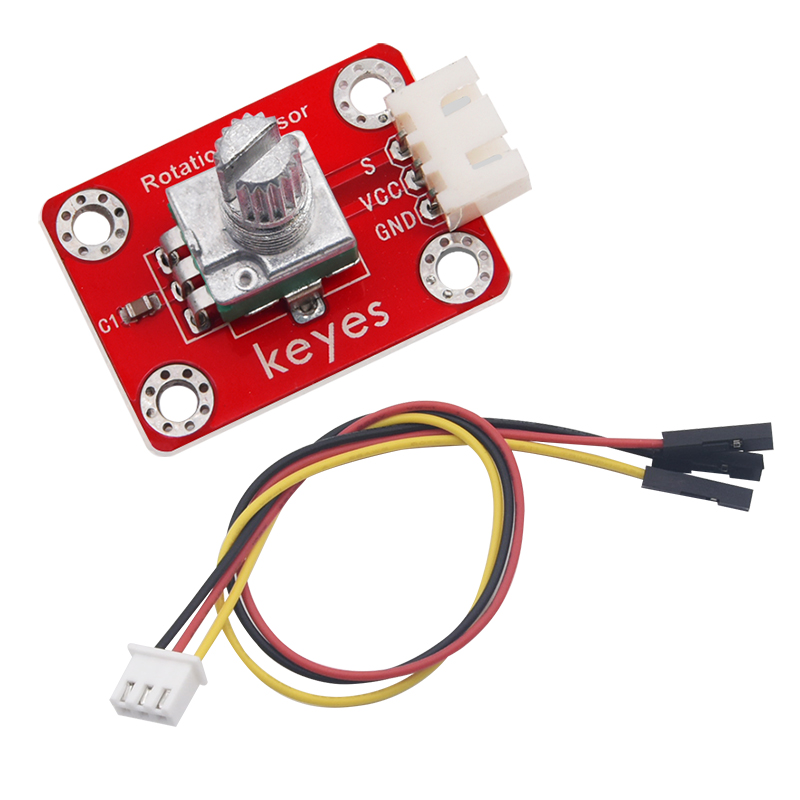

keyes 電阻器 (可調電位器模組 )

這是一個常用的可調電位器模組，它主要採用一個10K可調電阻。通過旋轉電位器，我們可以改變電阻大小，然後搭建電路將電阻變化轉換為電壓變化。接線時，我們將模組信號端（S端）輸入到arduino主板的類比口，感測模擬值的變化，並在串口監視器上顯示出對應的模擬值。
模組相容各種單片機控制板，如arduino系列單片機。模組使用2.54mm的防反插白色端子，使用時，我們可以利用模組自帶導線連接到單片機。

測試示範:

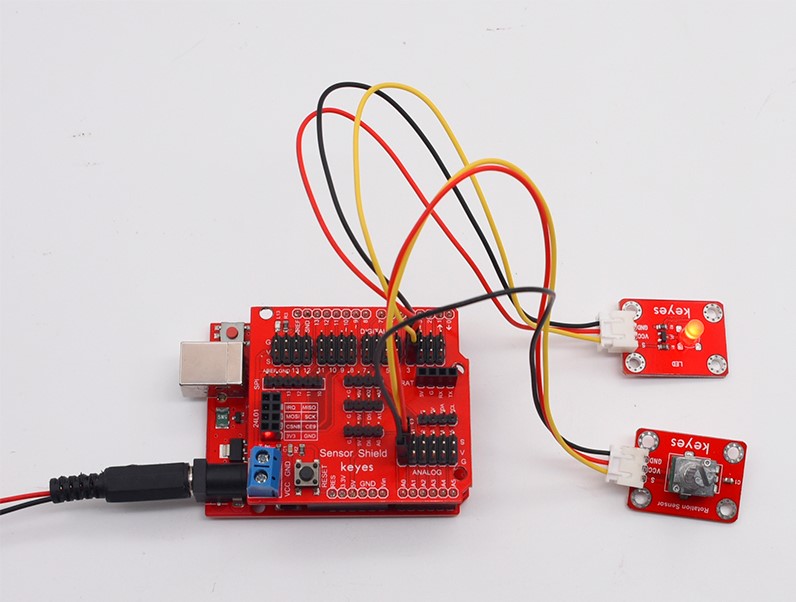

我們利用可調節電位器模組控制LED的亮暗。

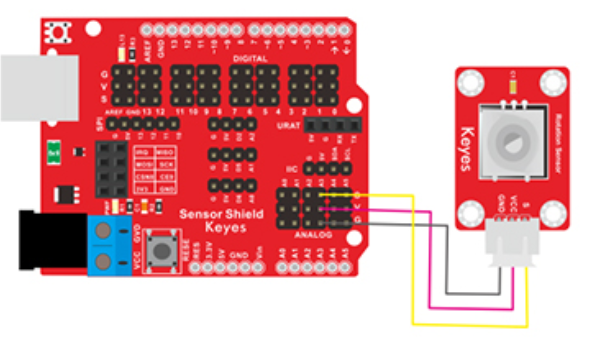

接線圖:

電壓: DC 3.3 – 5V
接口: 間距為 2.54mm 3piv 防反為接口
定位孔大小: 直徑為3 mm
控制信號: 數字信號

導線長度: 200 mm
尺寸: 34*22*28 mm
重量: 6.8 g

示範 : 電位器的使用

當我們在做DIY實驗時，我們經常要用到電位器模塊。電位器模塊實際上主要用的就是一個可調電阻，當我們在旋轉電位器時，實際上就是改變可調電器的電阻。我們設置對應電路，將電阻阻值的變化，轉換成電壓的變化。然後將電壓變化通過模塊信號端輸入到micro：bit主板的模擬輸入口檢測。

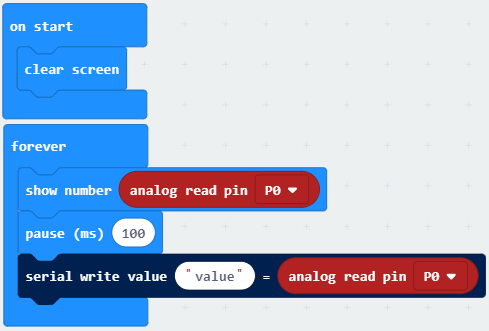

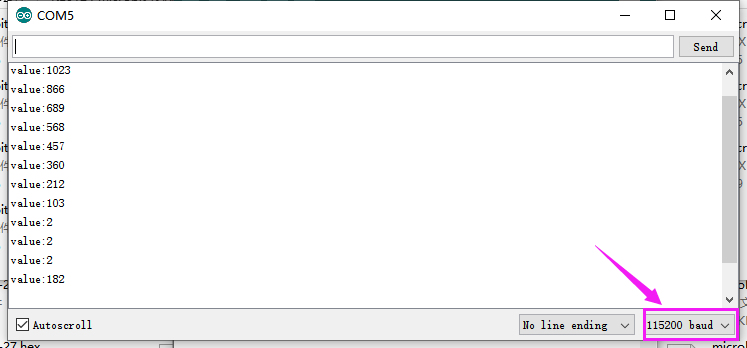

在這實驗中，我們keyes 可調電位器模塊的信號端接到micro：bit主板的P0，通過讀取P0端的模擬值，旋轉電位器，模擬值數據改變。我們將所測的模擬值在micro：bit主板上LED點陣或串口監視器上顯示。

實驗器材

micro：bit主板*1
keyes micro bit V2擴充板*1
USB線*1
keyes 可調電位器模塊*1
杜邦線*n

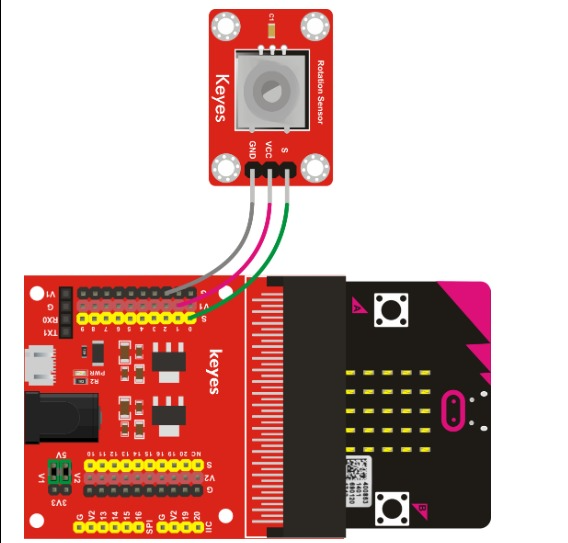

接線圖
