【ELF006】basic bit GVS基本擴充板

【ELF006】basic bit GVS基本擴充板

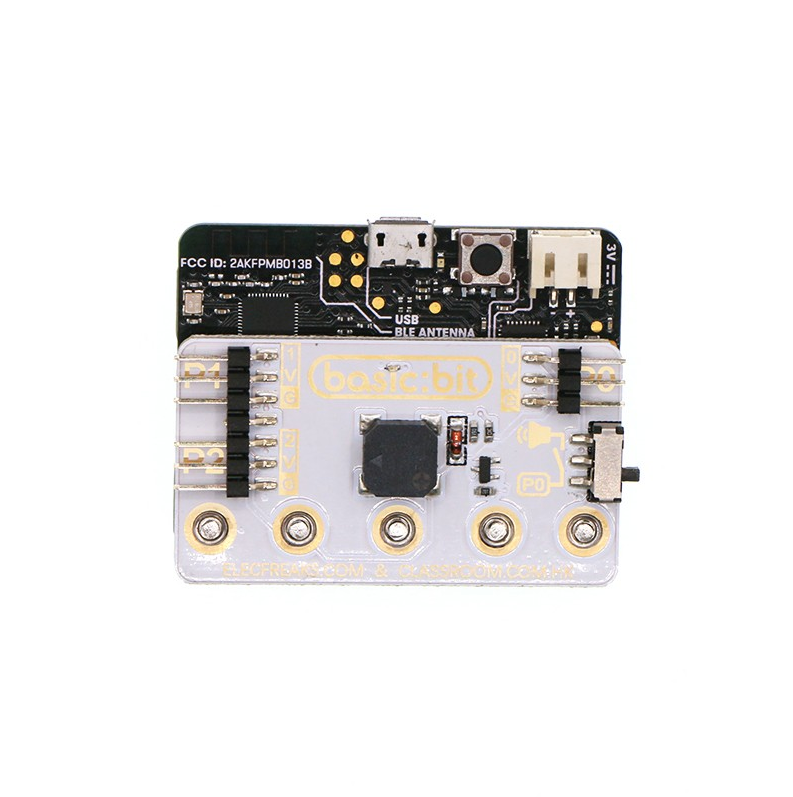

Basic：bit是micro：bit的基本擴充板。
它帶有一個蜂鳴器和板上的三組GVS引腳（P0 / P1 / P2）。
每組GVS引腳分別從micro：bit上引出IO端口，3V端口和GND端口。
體積小，結構簡單，足以完成98％的micro：bit專案。

*出貨不包含basic bit擴充板以外的配件
商品編號
ELF006
售價
118
數量
庫存：85
icon加入購物車 icon立即購買
*出貨不包含basic bit擴充板以外的配件

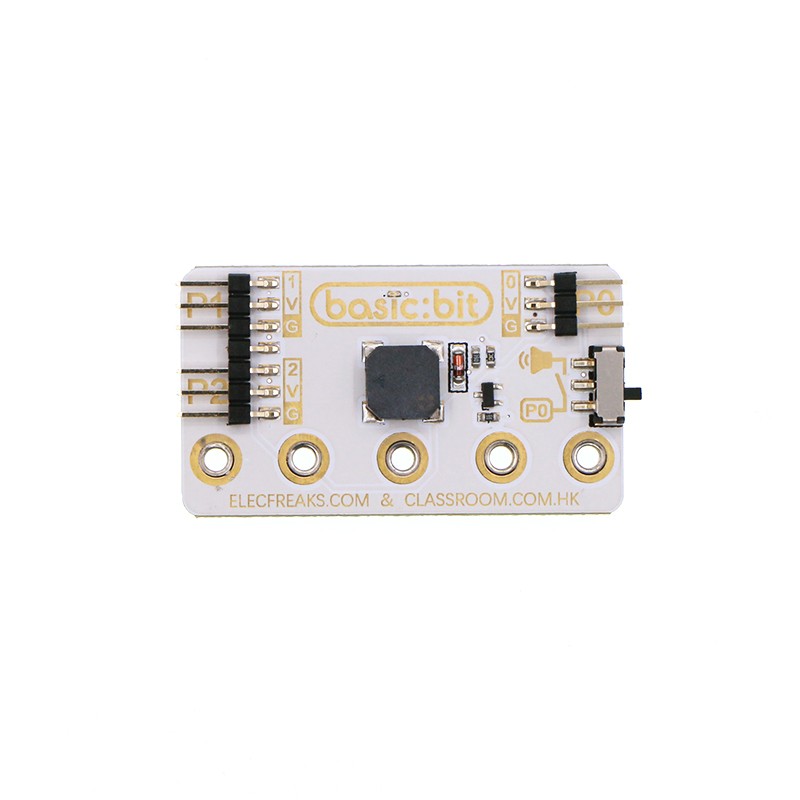

Basic:bit介紹

Basic：bit是micro：bit的基礎擴充板，內建蜂鳴器和三組GVS引腳（P0 / P1 / P2）。每組GVS引腳分別在micro：bit上導出IO埠、3V埠和GND埠。體積小且結構簡單，足夠完成98％的micro：bit應用。

特色
  • 體積輕巧，設計巧妙，能與micro：bit完美搭配。
  • 僅需要使用螺絲釘即可輕鬆與micro：bit連接並導出電源孔和IO埠。
  • 在micro：bit上導出P0、P1、P2、3V和GND埠。
  • 讓使用者僅透過上述的三個IO埠完成98％的micro：bit應用。
  • 在Basic:bit上就能開關蜂鳴器。

如何將basic:bit組裝到micro:bit?

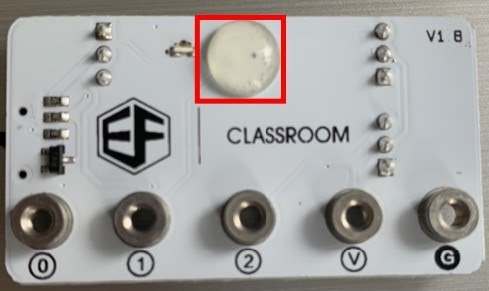

請注意，若您的micro:bit為V2版本，請先將basic:bit背面的圓形防撞貼撕下後再進行安裝。

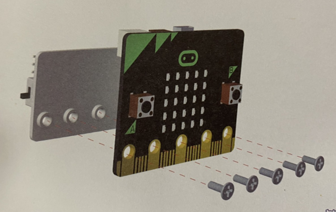

1.將basic:bit的正面貼合micro:bit的背面。

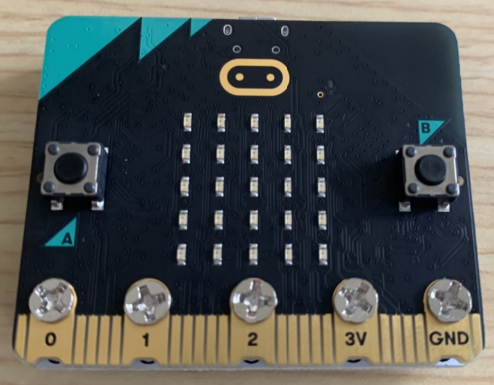

2.從micro:bit的正面鎖緊5個螺絲。順序：由Pin 0依序鎖至GND(由左至右)，注意螺絲必須完全鎖緊不留縫隙。

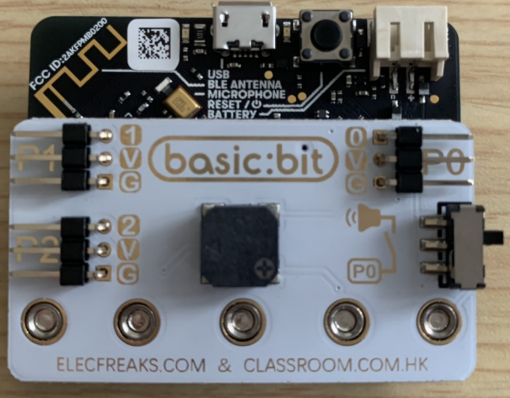

完成圖


如何將感測器連接上basic:bit？

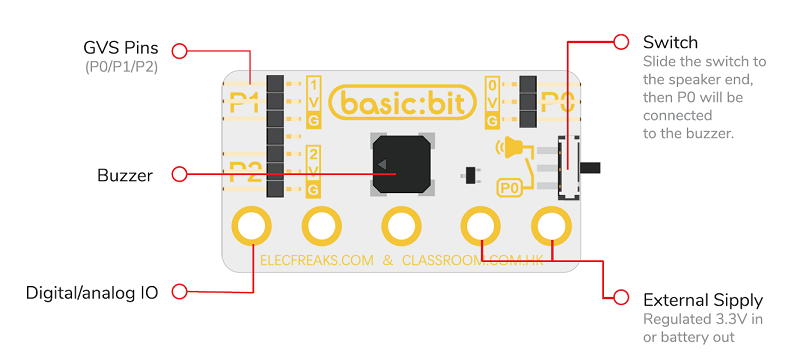

認識GVS：負極(GND)及正極(VCC)提供電子模組電流，另一個接口則是micro:bit的某一個腳位(P0或P1或P2)和電子模組溝通用的訊號接口(Signal)，這三個接口的英文縮寫便是 GVS。

​而basic:bit上的S由Pin的數字替代，例如圖中的P1對照右側的GV1、P2對照右側的GV2、P0對照左側的GV0。
負極(GND)的連接線是黑色，正極(VCC)的連接線是紅色，訊號 (Signal)連接線會用黃色。請以此特性來為感測器接上basic:bit。
參數
  • 電壓：3.3V（由micro：bit供電）
  • IO埠：3
  • 尺寸：51.7毫米x 29.1毫米
