【OST074】MICRO ROBOT輪系吸管機器人V3-推輪椅

【OST074】MICRO ROBOT輪系吸管機器人V3-推輪椅

【出貨明細】
TT 馬達盒 x1
1 叉接頭 x16
2 叉 180 度接頭 x4
O 環 x3
端面扣釘 x6
關節扣釘 x4
三向轉接頭 x2
TT 心軸 18mm x2
大皮帶輪 x2
大皮帶輪 O 環 x2
小皮帶輪 x1
小皮帶輪 O 環 x1
TT 馬達 1:48 x1
帶開關 AAA*2 電池盒x1
電池盒蓋 x1
免焊扣環 x1
滑塊扣釘 x2
吸管積木轉接接頭 x2
內六角一叉接頭 x3
保麗龍球 4cm x1
莫氏座導線 x1
黑色吸管 x6

商品編號
OST074
售價
390
數量
庫存：10
icon加入購物車 icon立即購買
產品展示 (僅材料包)

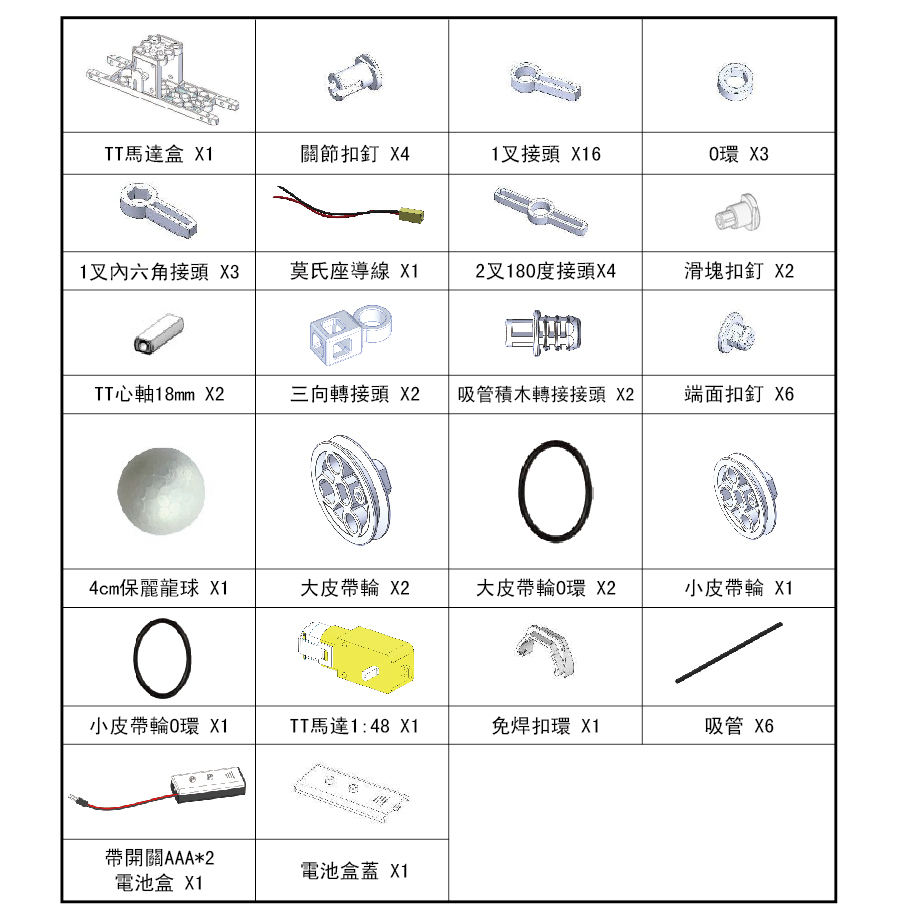

準備材料

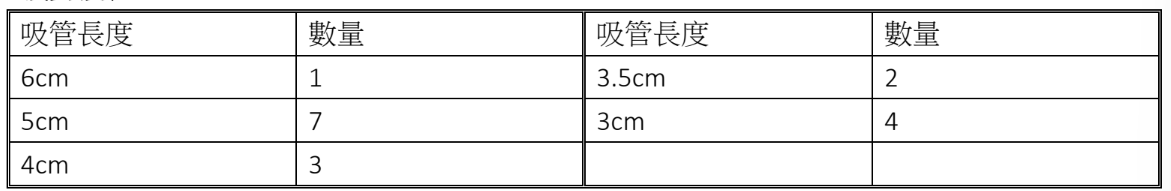

吸管長度





組裝參考步驟

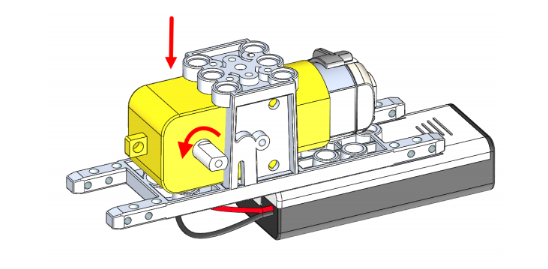

Step.1
A. 電池盒更換上蓋，裝入 AAA*2 電池
B. 免焊扣環連結莫氏座導線與馬達，再接上電池盒
C. 開啟電源開關，確定馬達往前方旋轉
D. 蓋上上蓋。如果轉向相反，將馬達水平翻轉 180 度再蓋上上蓋組合即可

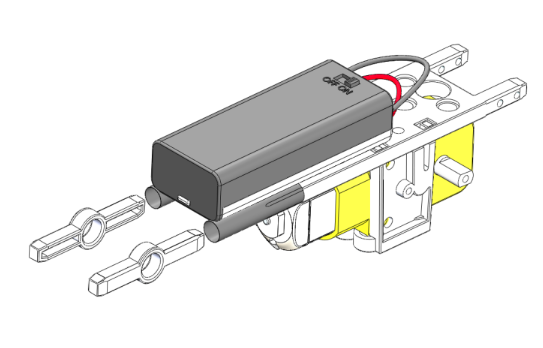

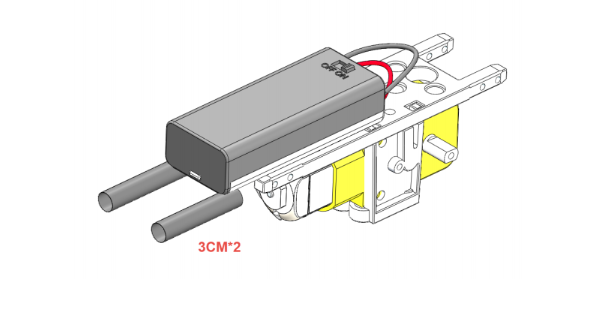

Step.2
組裝 2 支 3cm 吸管



Step.3
組裝 2 只 2 叉 180 度接頭

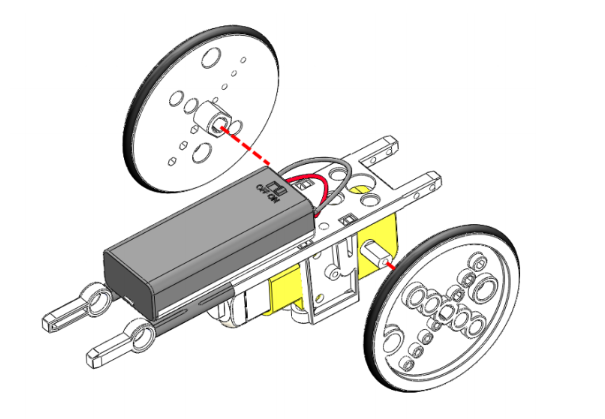

Step.4
大皮帶輪裝上 O 環膠圈，組裝於馬達心軸上

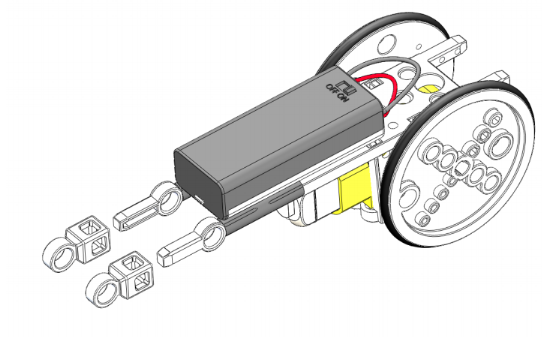

Step.5
組裝 2 只三向轉接頭

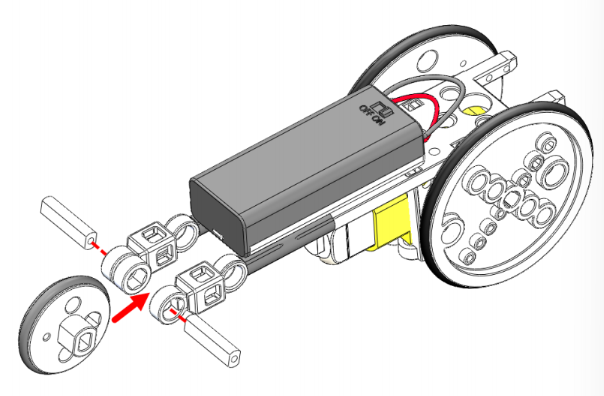

Step.6
小皮帶輪套上膠圈，使用 2 支 TT 心軸支撐，另一邊放 1 個 O 環調整寬度

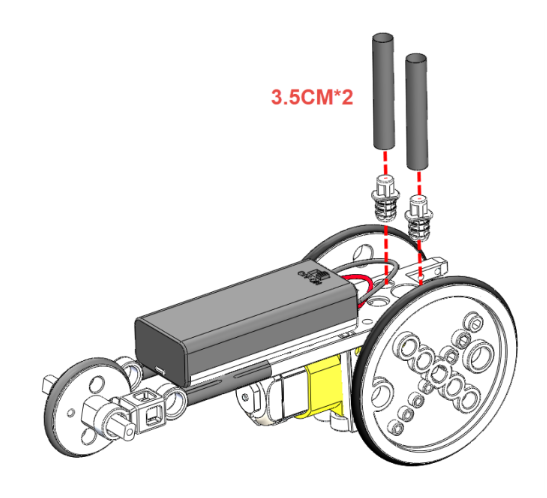

Step.7
使用 2 只吸管積木轉接頭，插入底盤上，再組裝 2 支 3.5cm 吸管

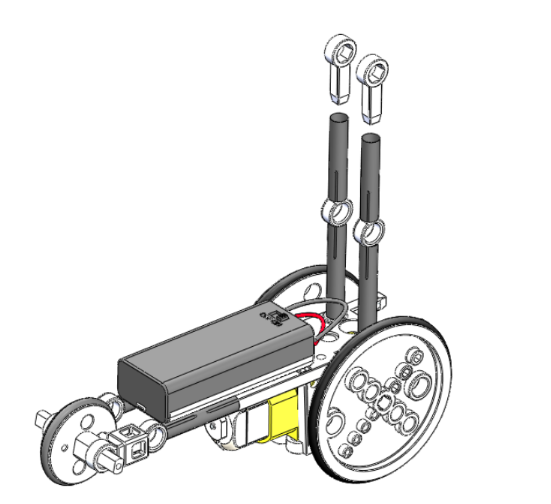

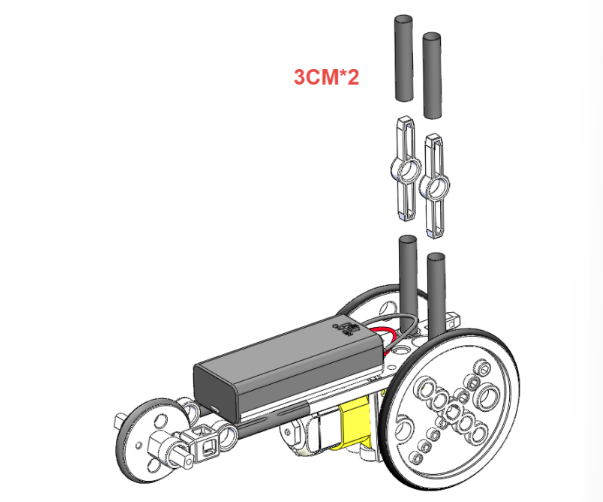

Step.8
組裝組裝 2 只 2 叉 180 度接頭，上方接 2 支 3cm 吸管

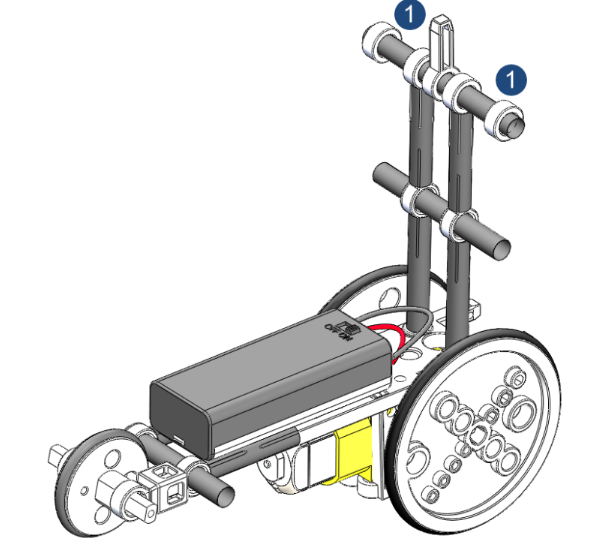

Step.9
裝 2 只內六角一叉度接頭

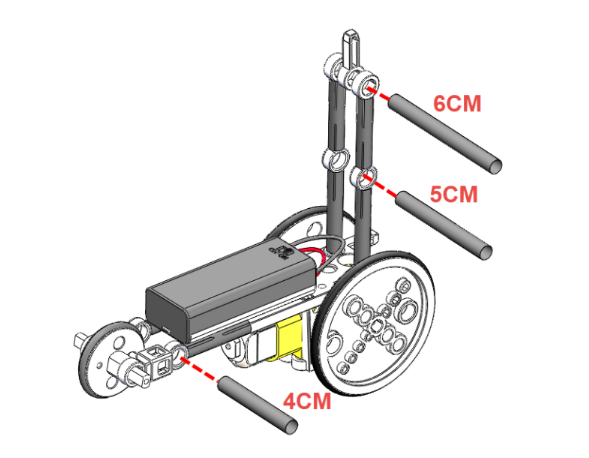

Step.10
用 6cm 吸管將內六角一叉度接頭橫向連接作為肩關節，另外 5cm 與 4cm 吸管橫向組裝

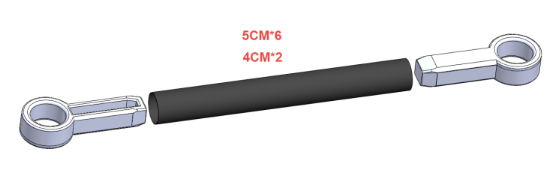

Step.11
四肢造型，用 16 只一叉接頭，分別組裝 5cm 吸管 6 支，4cm 吸管 2 支



Step.12
裝 2 只 O 環，定位用

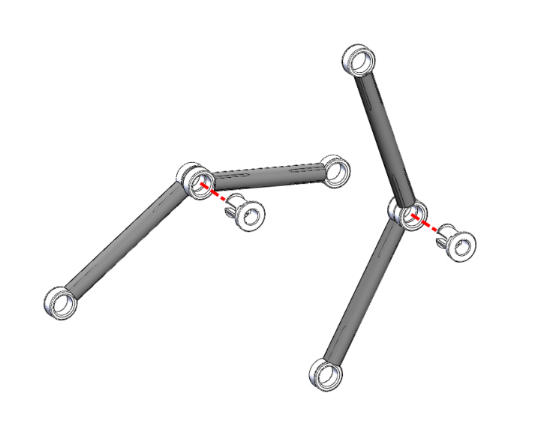

Step.13
用關節扣釘連接 4 肢關節

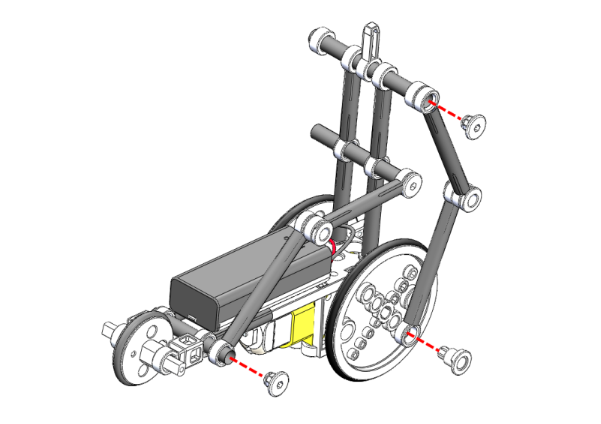

Step.14
組裝手與腿部，使用端面扣釘連接肩部與大腿髖部，手部與輪子用滑塊扣釘，兩側對稱

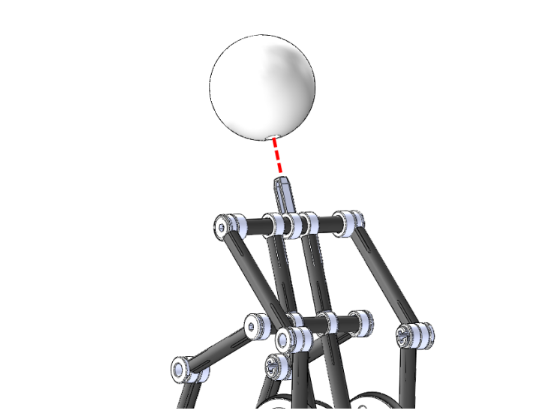

Step.15
保麗龍球先用小起子挖出小洞，再插入接頭中



完成！




【出貨明細】
TT 馬達盒 x1
1 叉接頭 x16
2 叉 180 度接頭 x4
O 環 x3
端面扣釘 x6
關節扣釘 x4
三向轉接頭 x2
TT 心軸 18mm x2
大皮帶輪 x2
大皮帶輪 O 環 x2
小皮帶輪 x1
小皮帶輪 O 環 x1
TT 馬達 1:48 x1
帶開關 AAA*2 電池盒x1
電池盒蓋 x1
免焊扣環 x1
滑塊扣釘 x2
吸管積木轉接接頭 x2
內六角一叉接頭 x3
保麗龍球 4cm x1
莫氏座導線 x1
黑色吸管 x6
