主題介紹

二足行走小龍仿生獸DIY-步驟解說(含micro:bit)教學

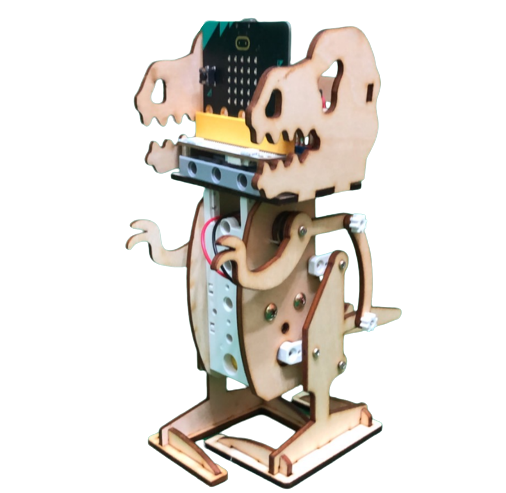

成品

體驗DIY樂趣，一組小恐龍材料可以Micro:bit程式控制，
亦可以快速轉換成電池盒直接控制。

步驟說明:
1.馬達組裝
2.身體組裝(步驟分析)
(1)身體+馬達
(2)身體兩側加上曲柄/鐵心
(3)組裝身體+腳
(4)組裝身體+頭部+尾巴
3.木製手把組裝
4.將micro:bit換電池盒
5.Makecode程式闖關

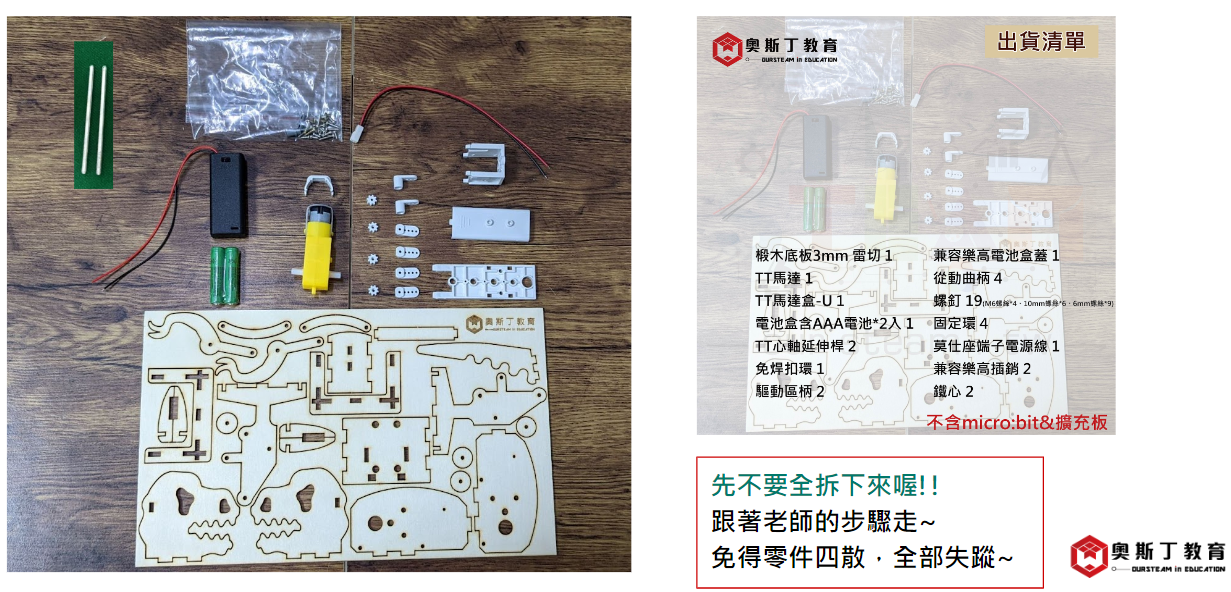

雷切木板材料組介紹-小恐龍

※取下雷切的小恐龍零件後，毛邊可用砂紙輕輕修整。

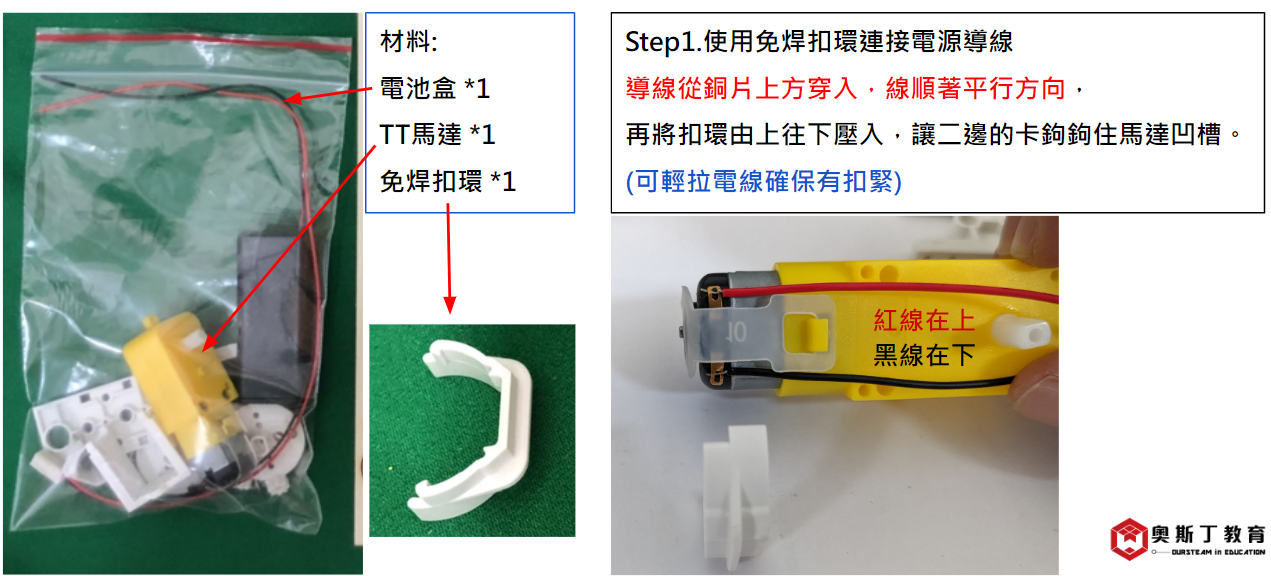

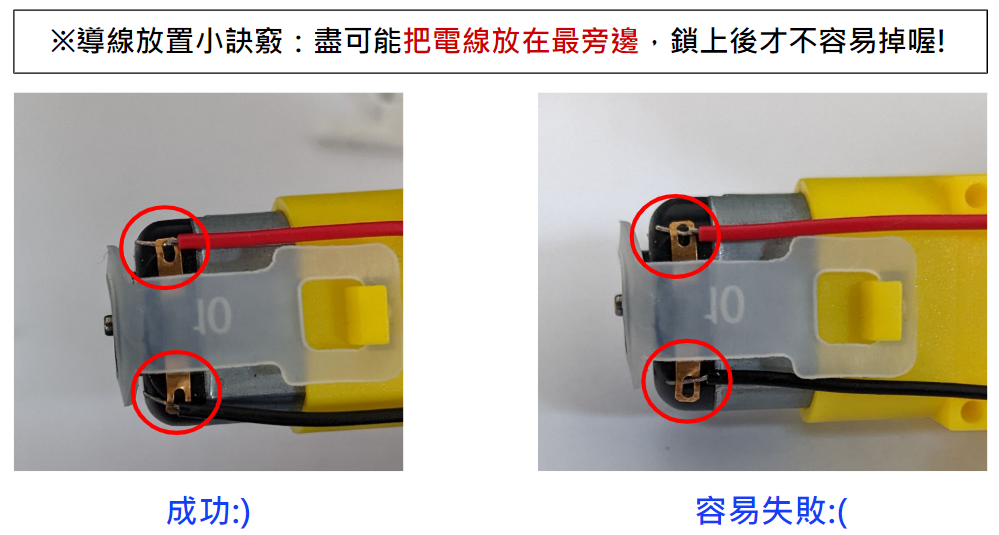

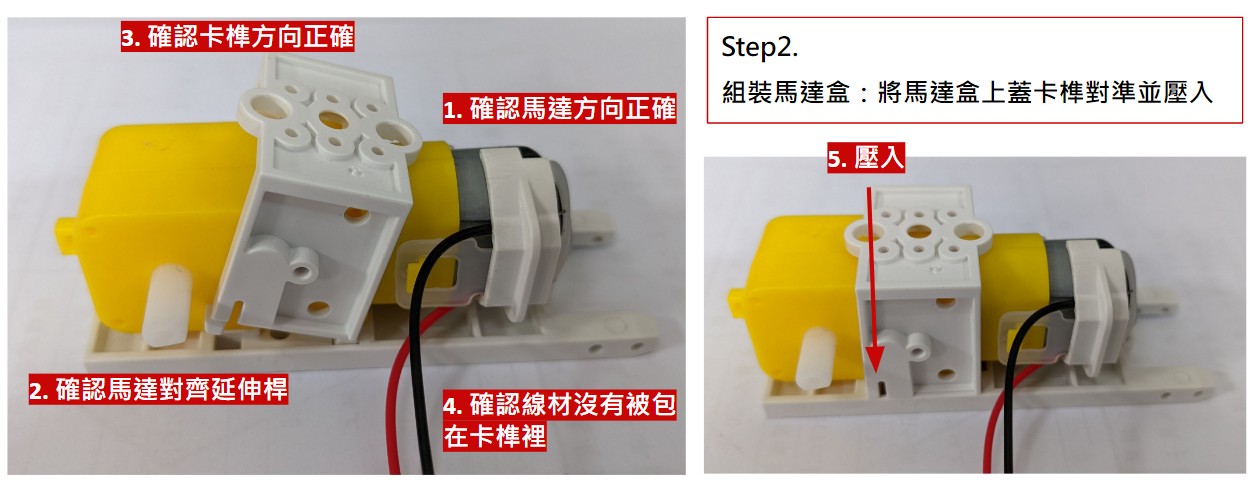

一.馬達組裝

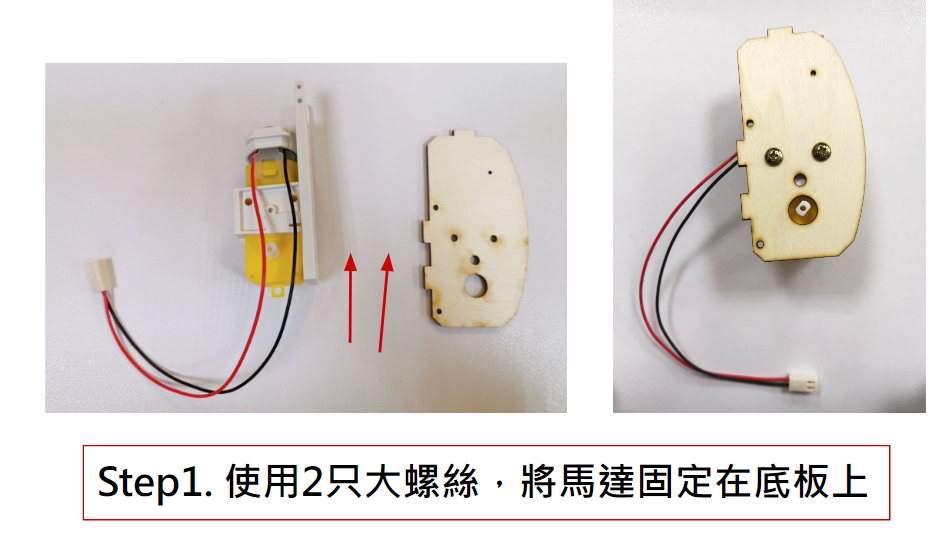

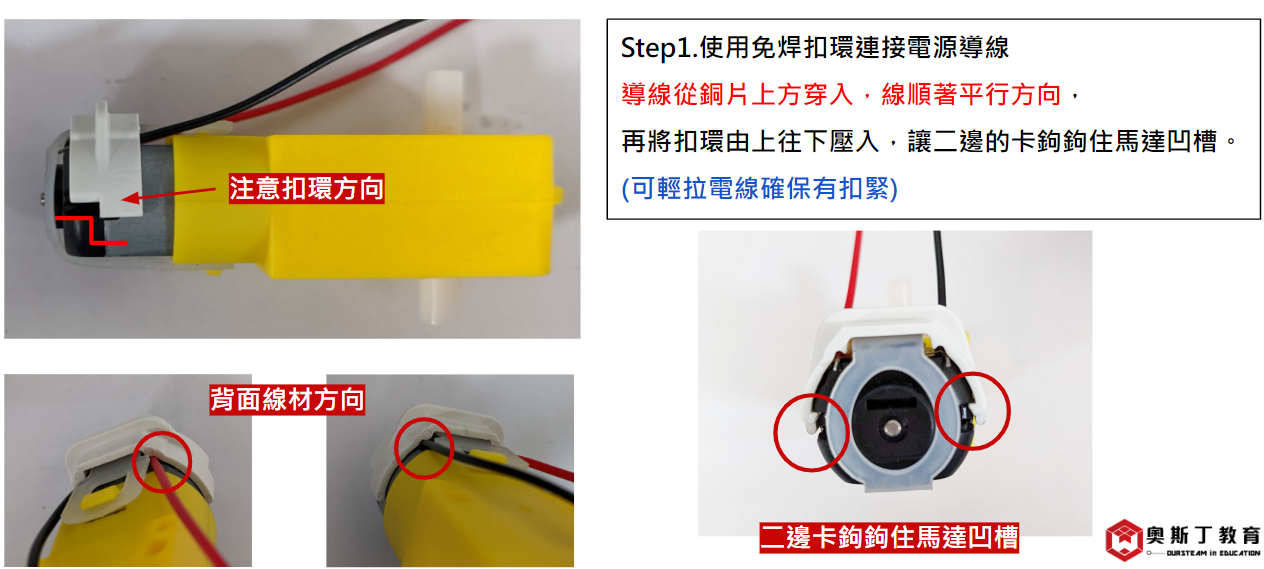

步驟一 :

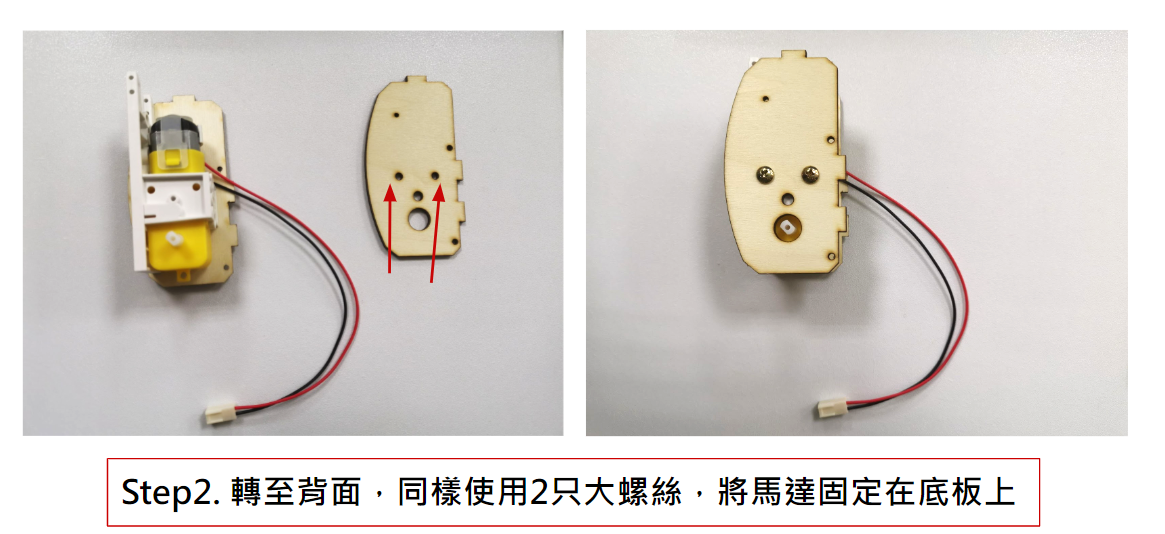

步驟二 :

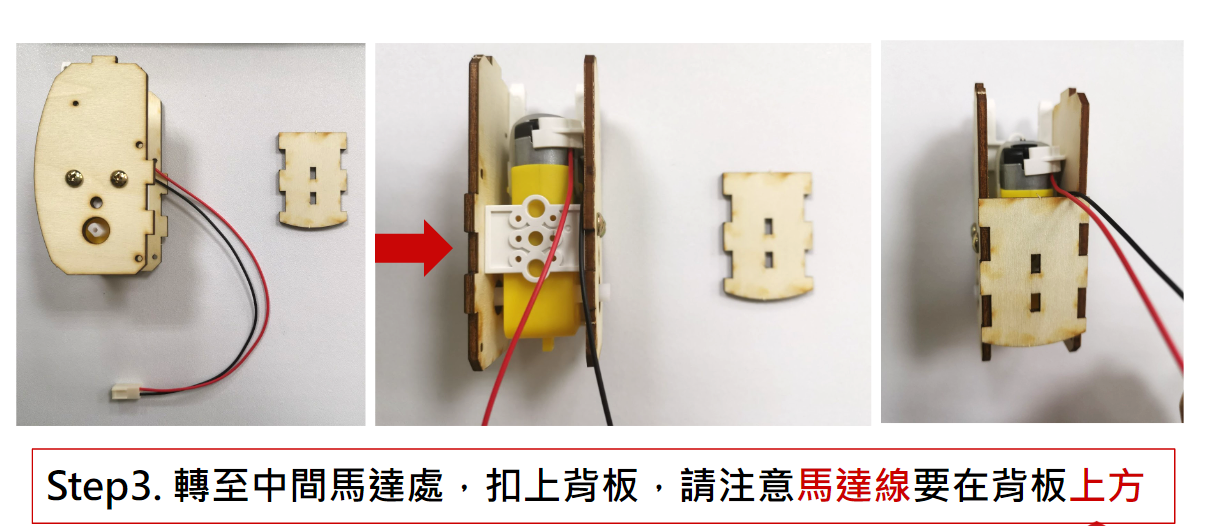

步驟三 :

步驟四 :

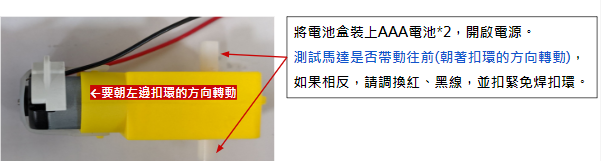

測試馬達轉向

步驟五 :

二.身體組裝(共18個小步驟)

1. 恐龍身體+馬達

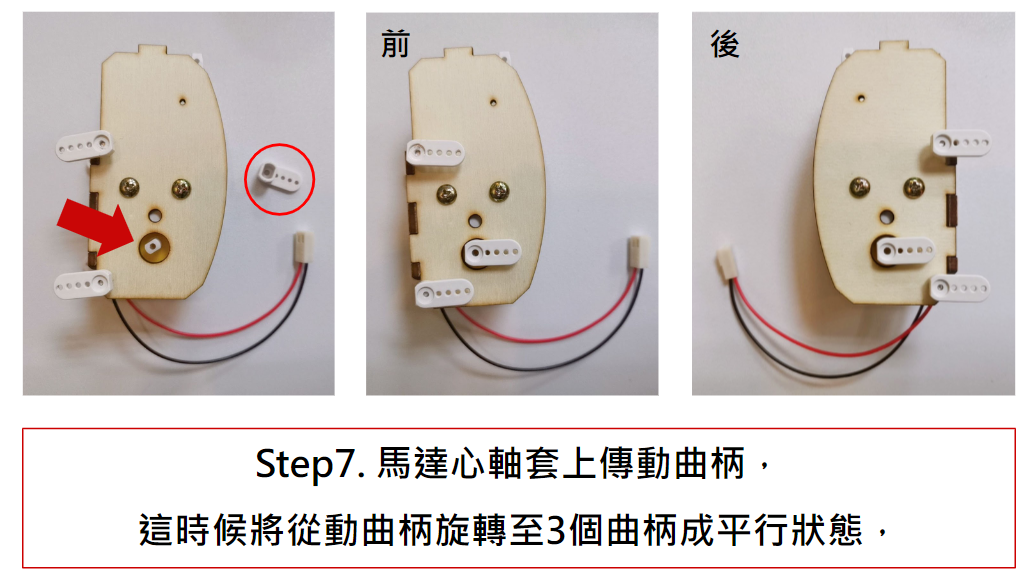

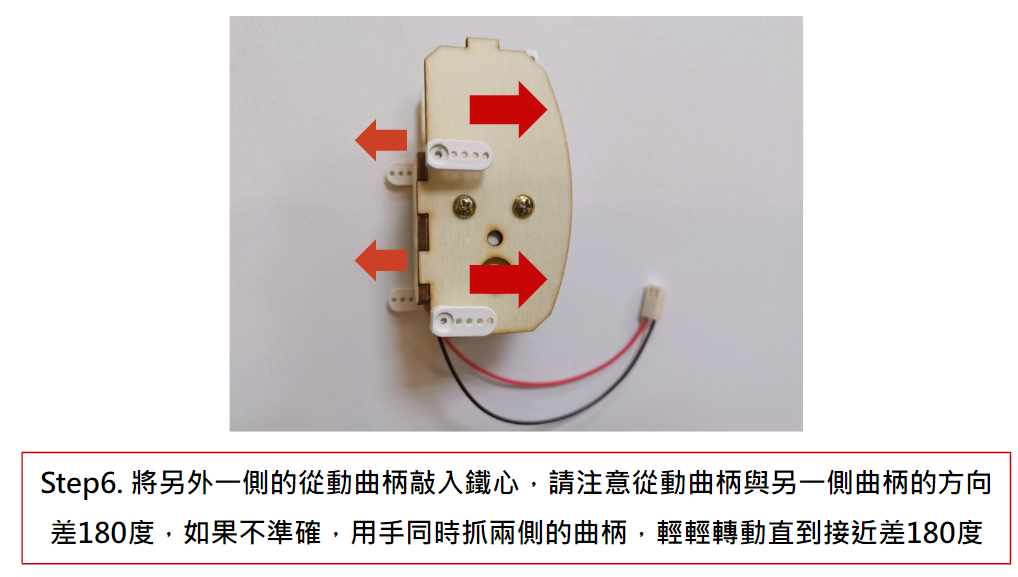

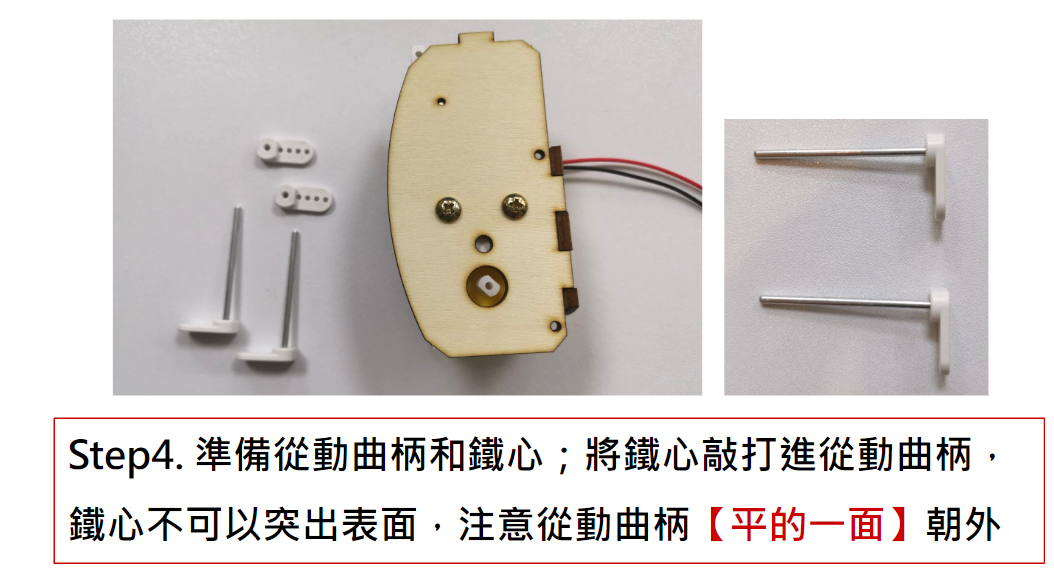

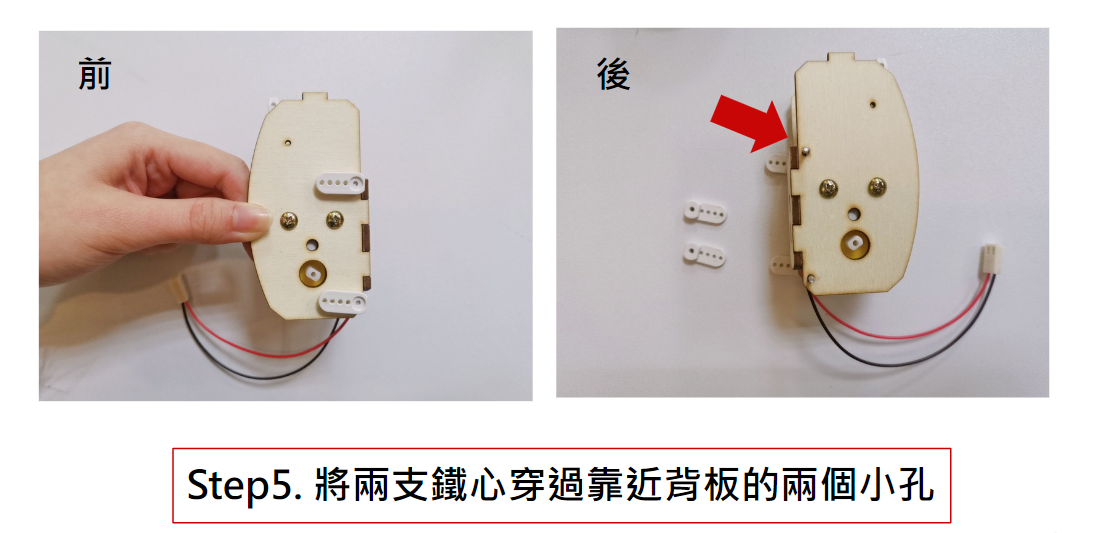

2.身體兩側加上曲柄/鐵心

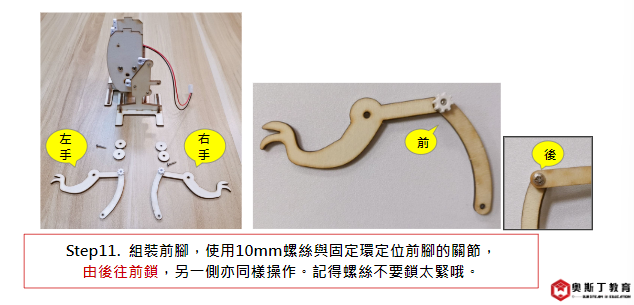

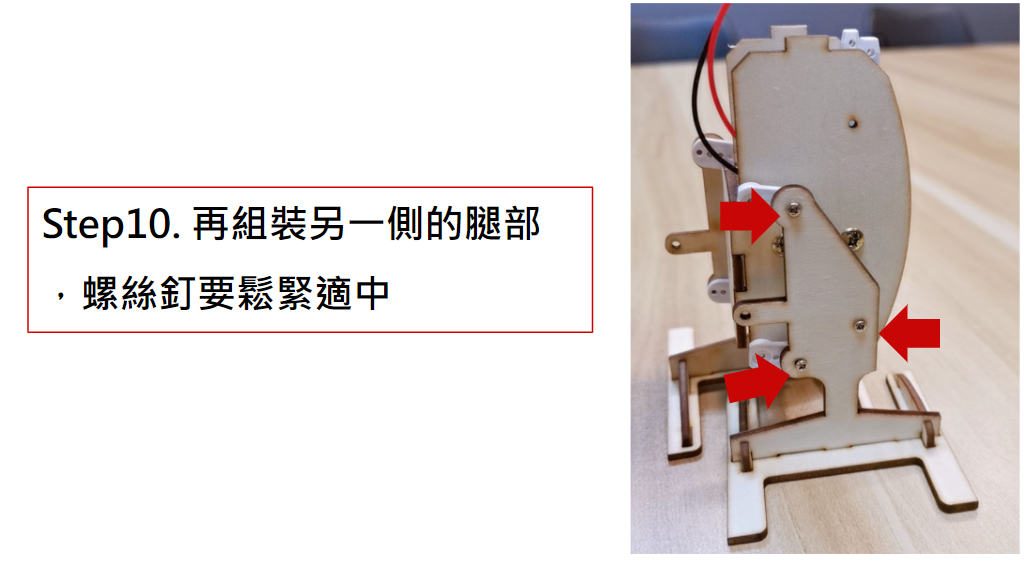

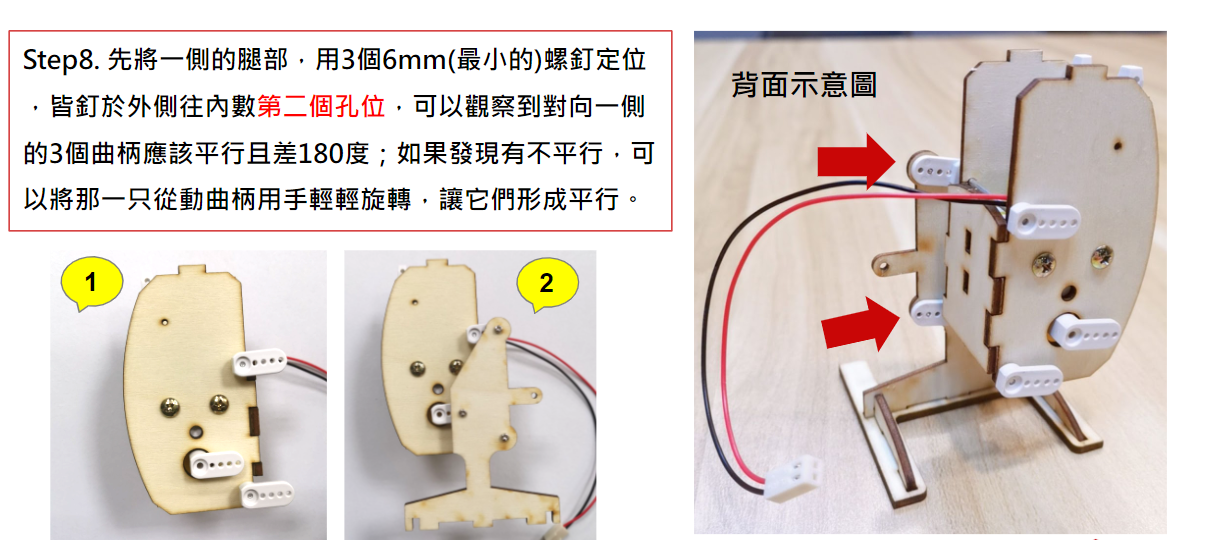

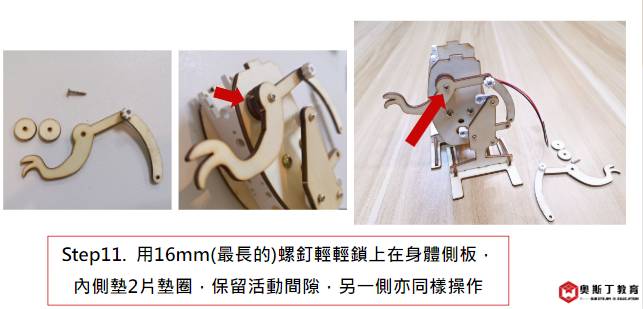

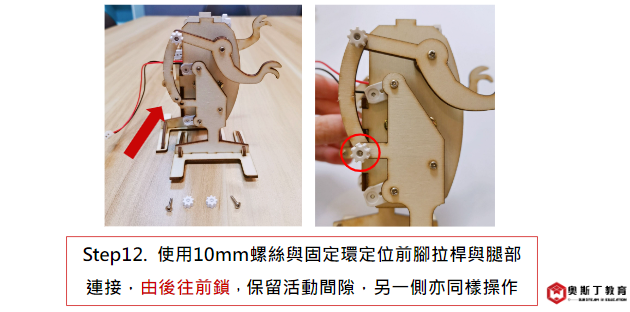

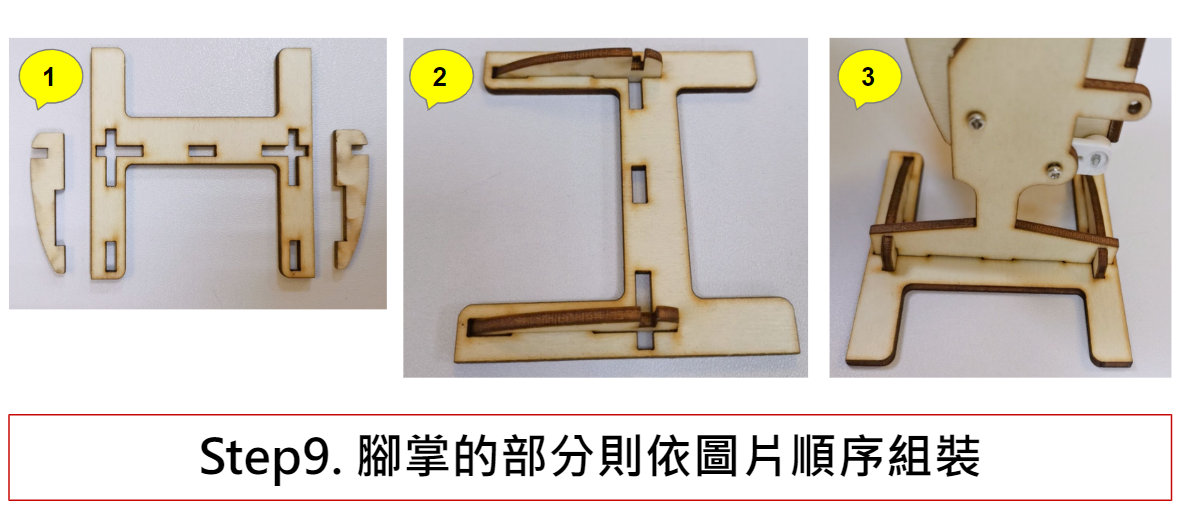

3.組裝身體+腳

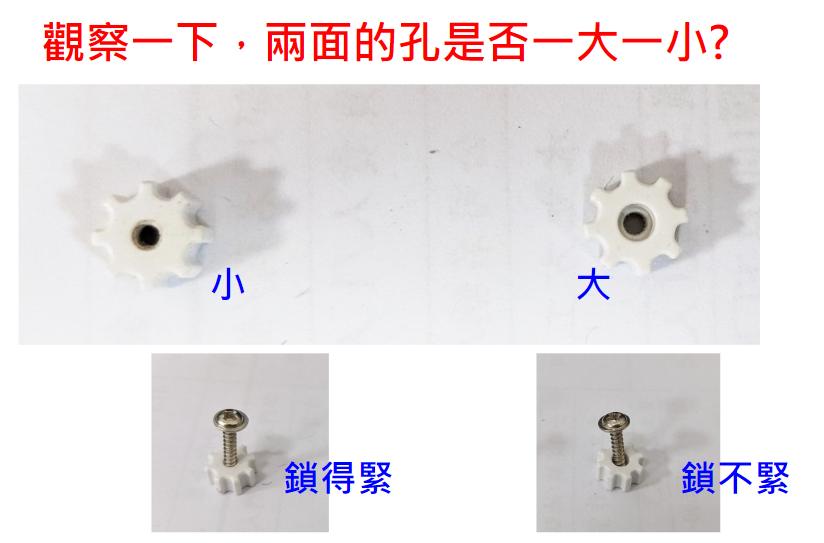

※固定環注意事項

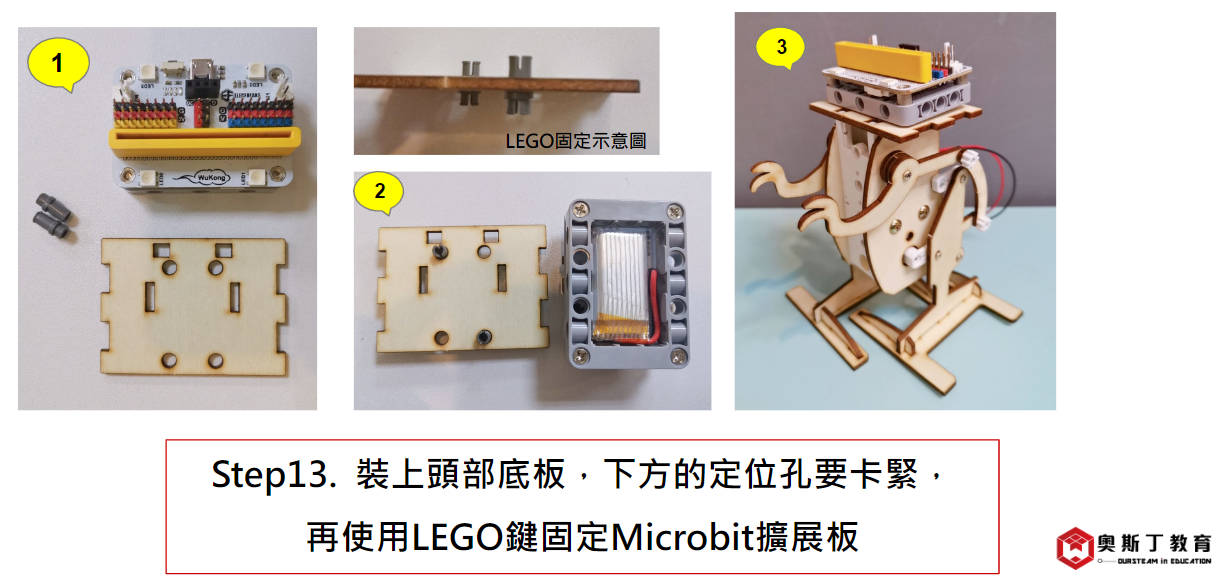

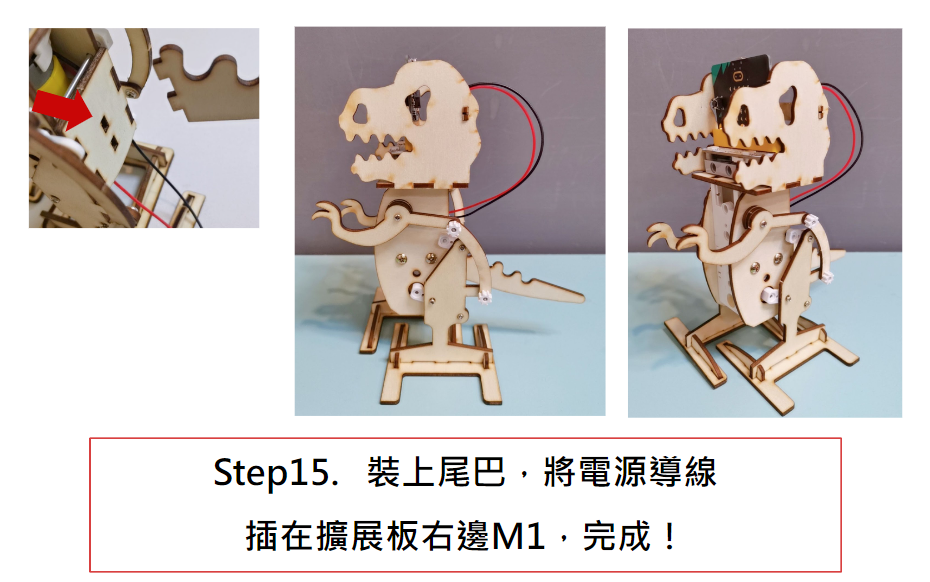

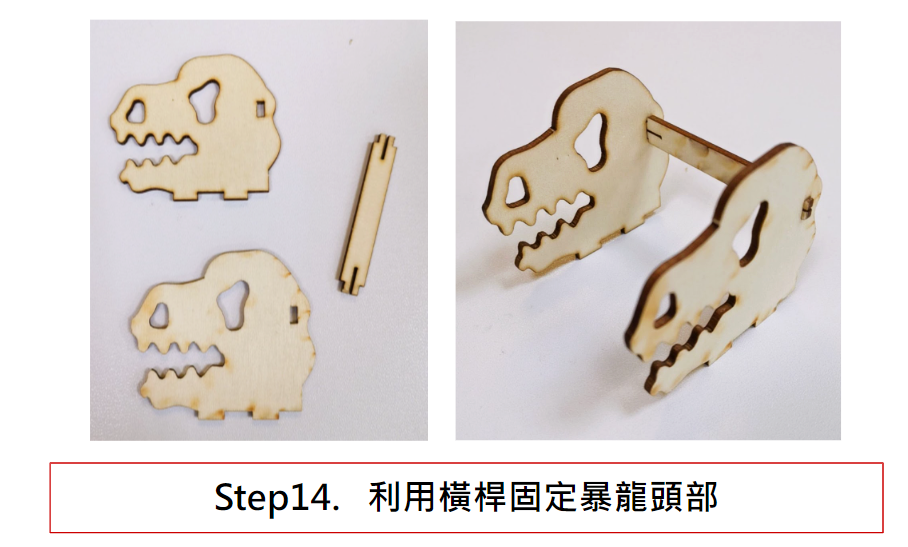

4.組裝身體+頭部

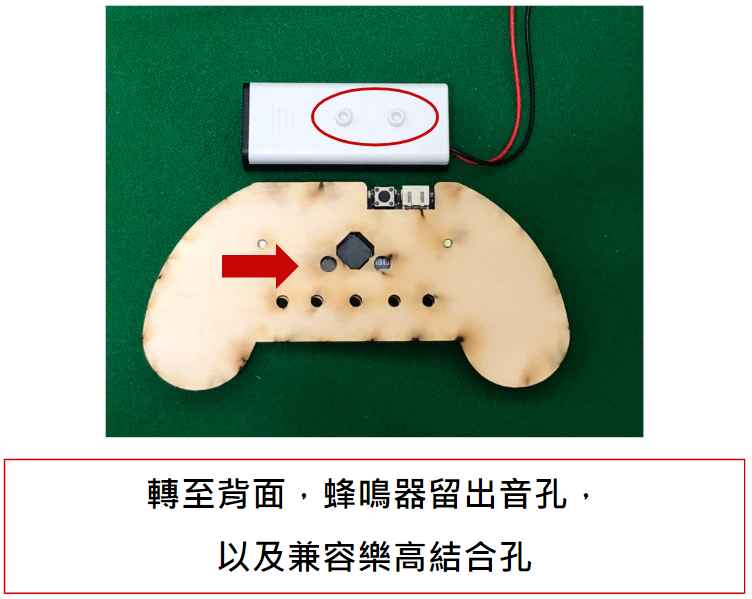

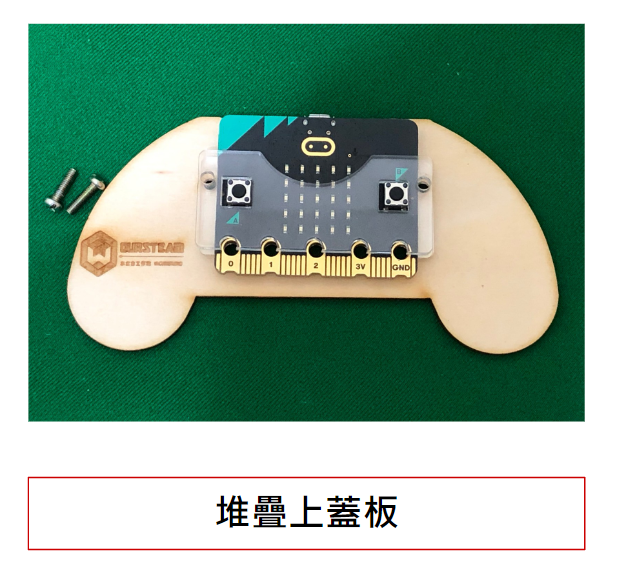

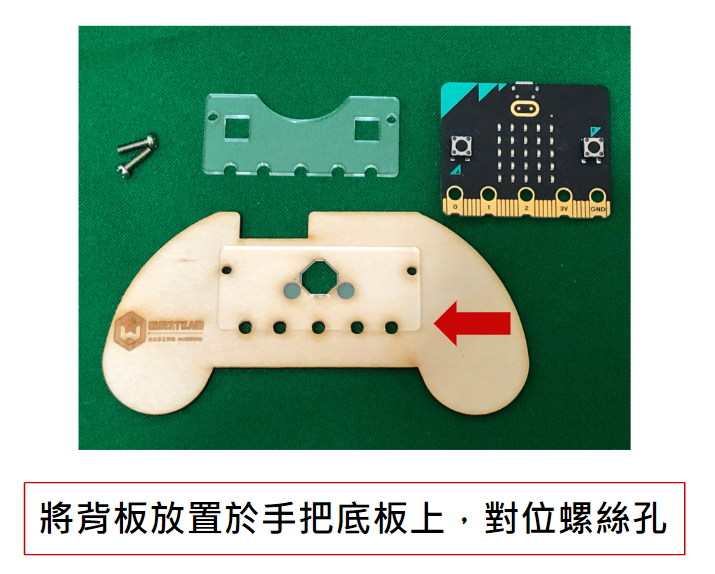

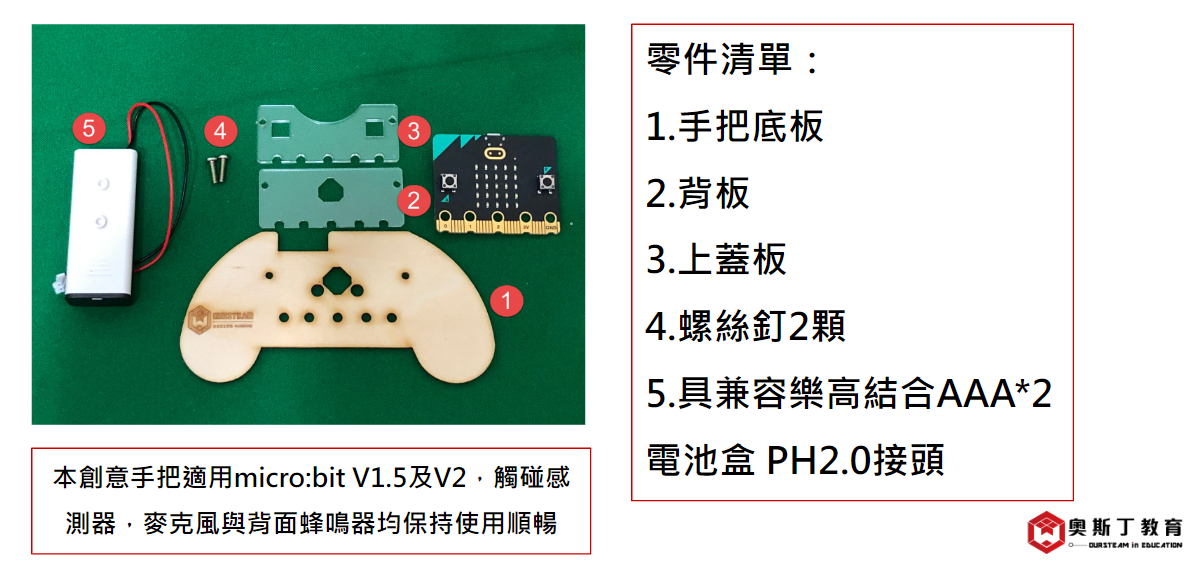

雷切木板組裝步驟-木製創意手把

步驟一 :

步驟二 :

步驟三:

步驟四 :

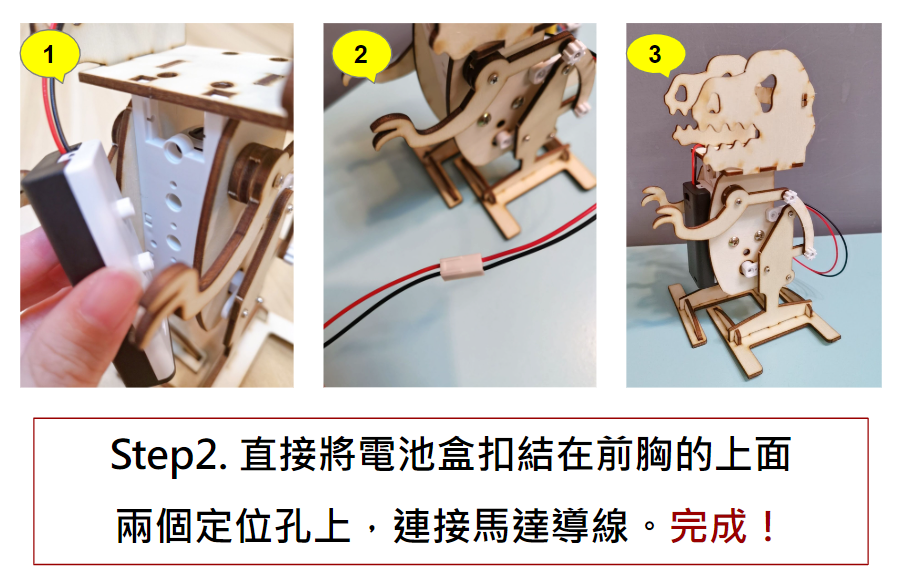

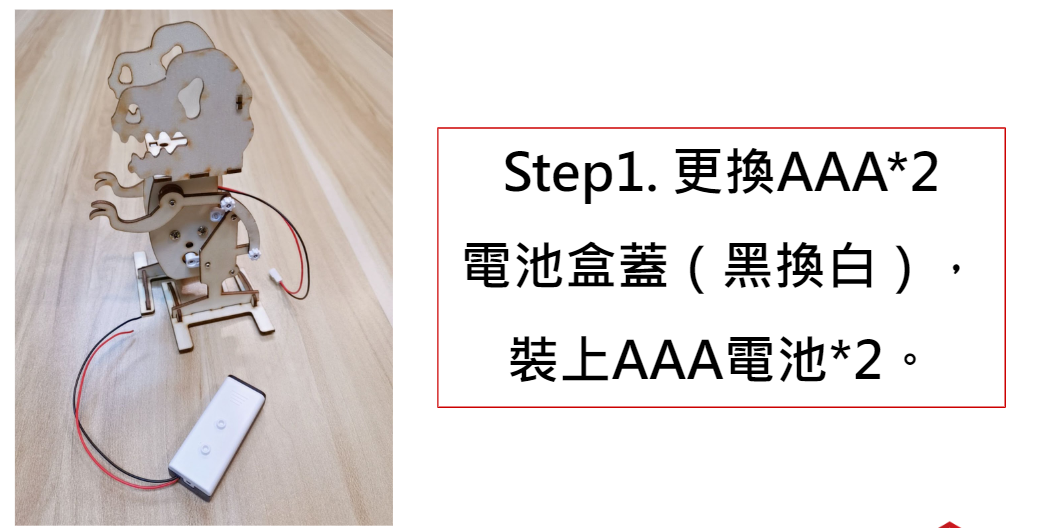

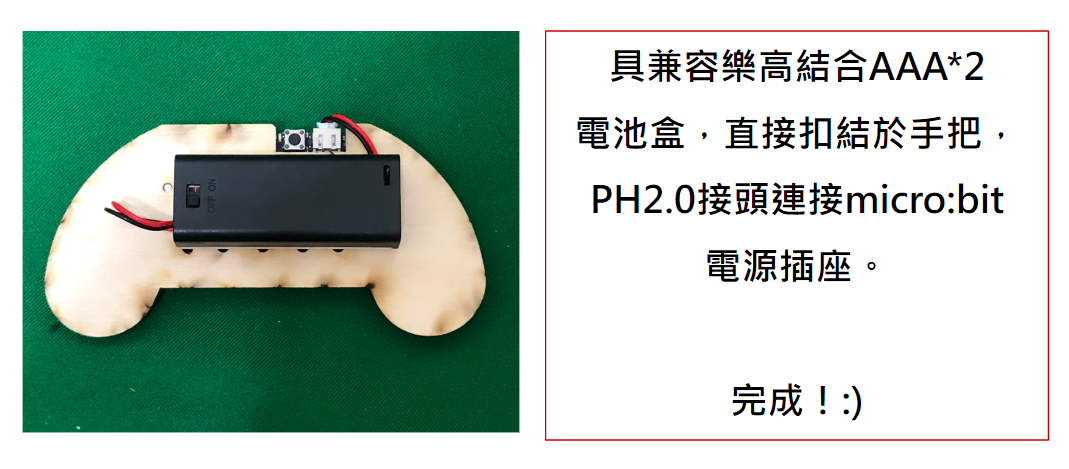

轉換電池盒模式

闖關遊戲前須知

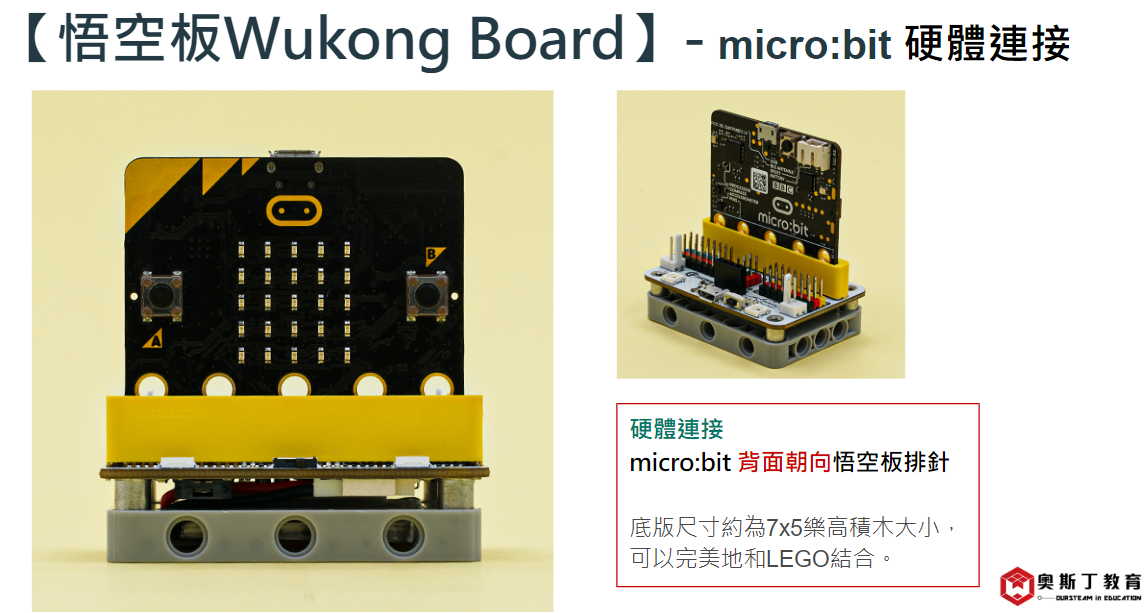

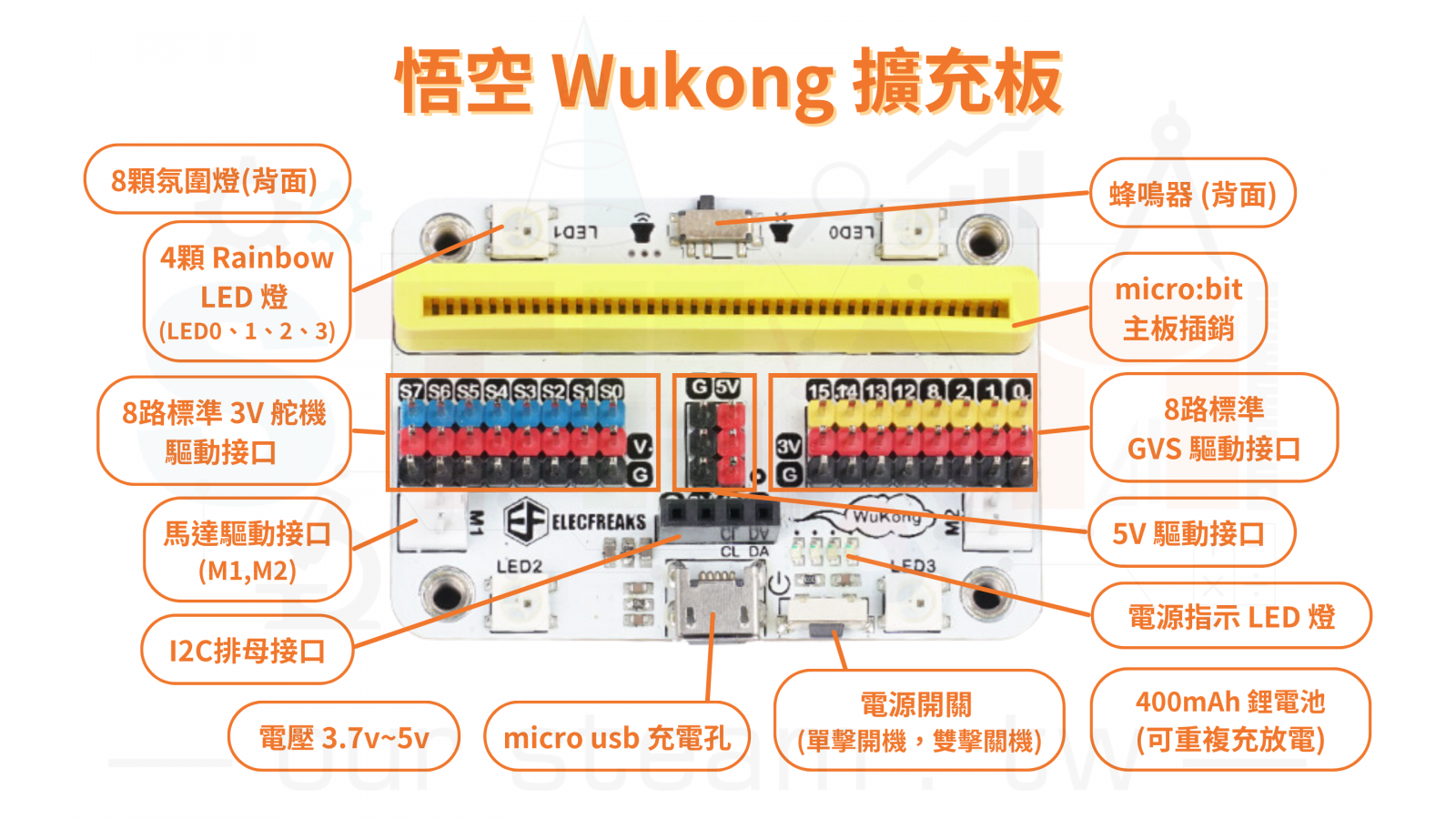

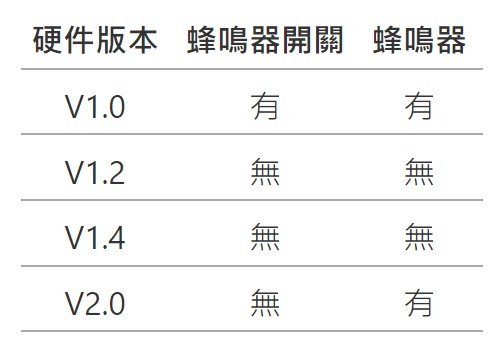

快速認識悟空版

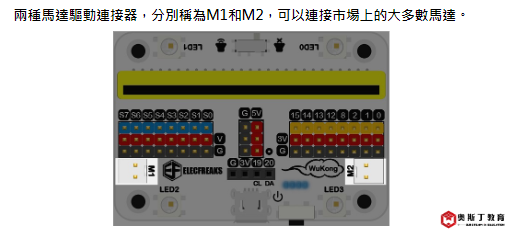

Wukong悟空擴充板-Motor

※更多悟空版資訊請點我

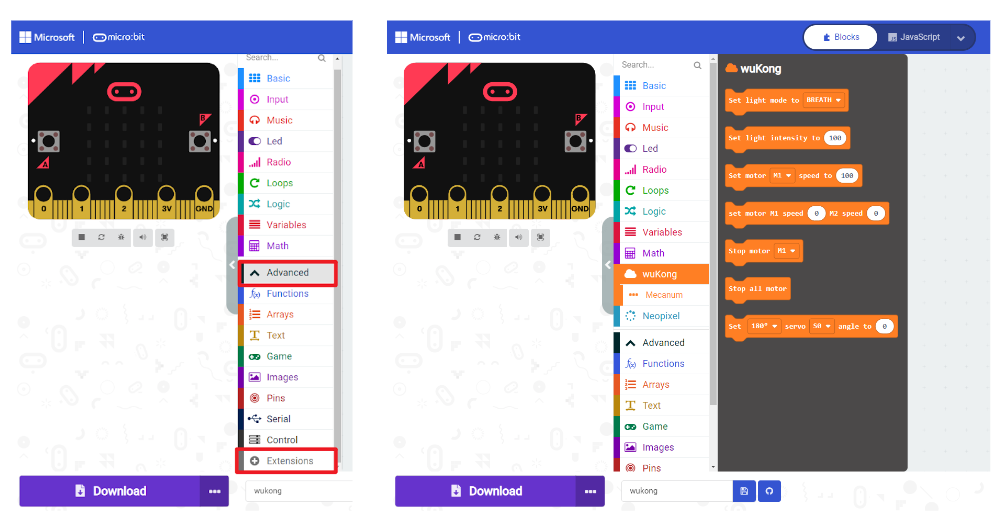

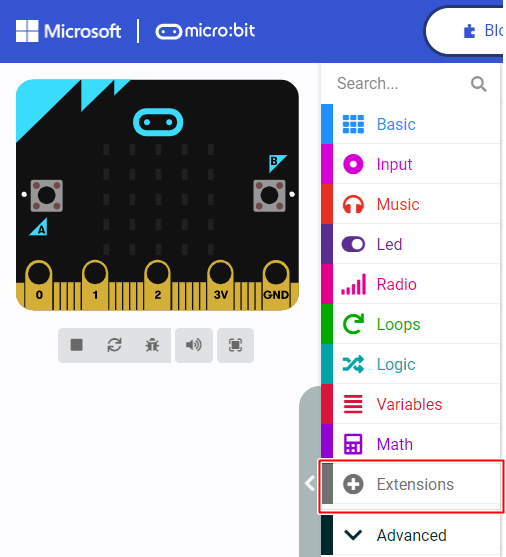

MakeCode建立-擴充積木Wukong

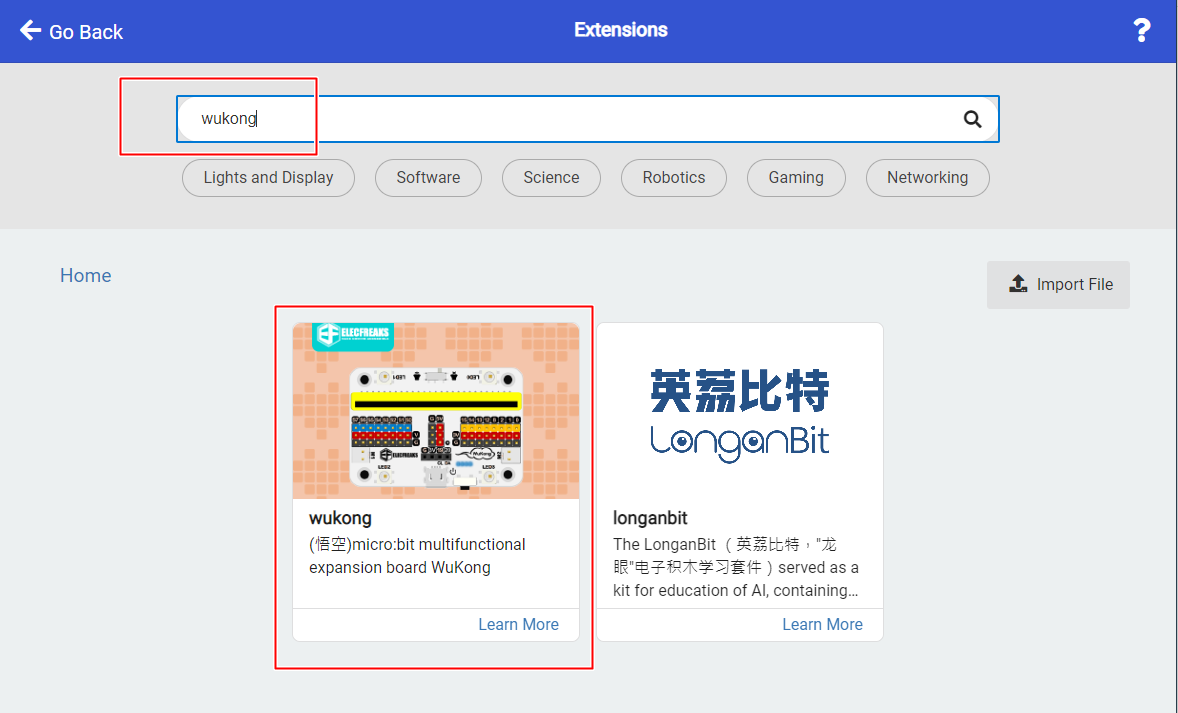

點選Extensions → 輸入 Wukong 搜尋擴充積木
接著點選圖示即可下載至Makecode專案中。

學完了以上資訊!
現在起我們一起使用讓仿生獸動起來吧!!

仿生獸動起來【第01關】

※MakeCode模擬器基本常用項目

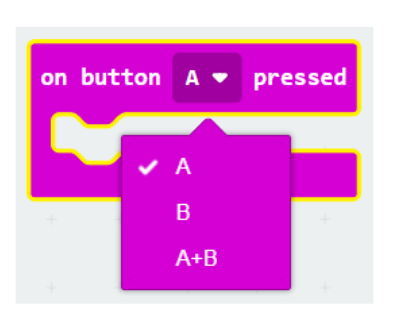

【Input】block

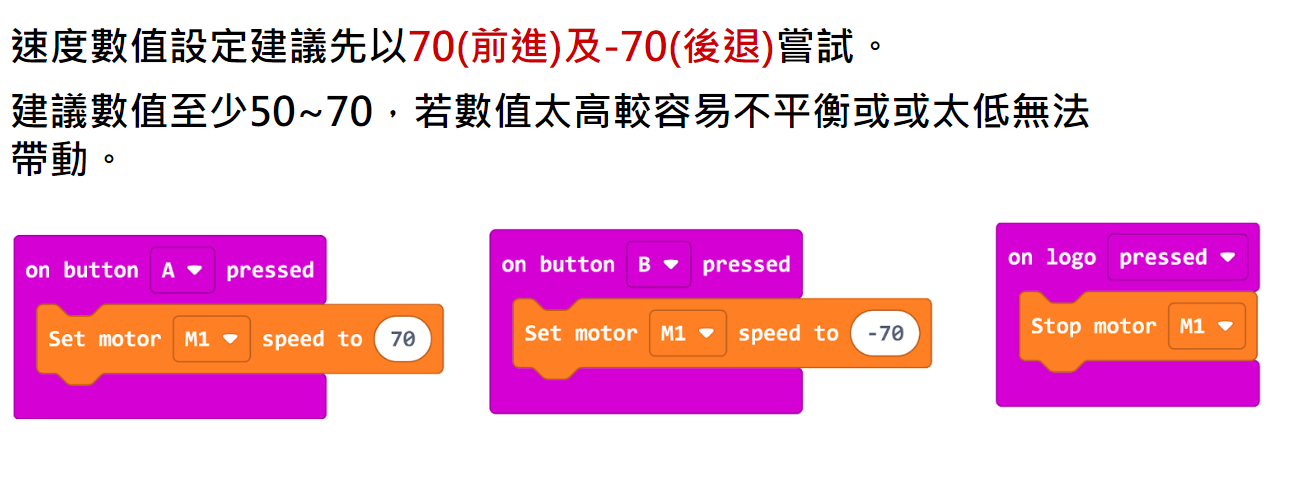

Wukong悟空擴充板_ Motor前進、後退、停止

仿生獸課程【第02關】

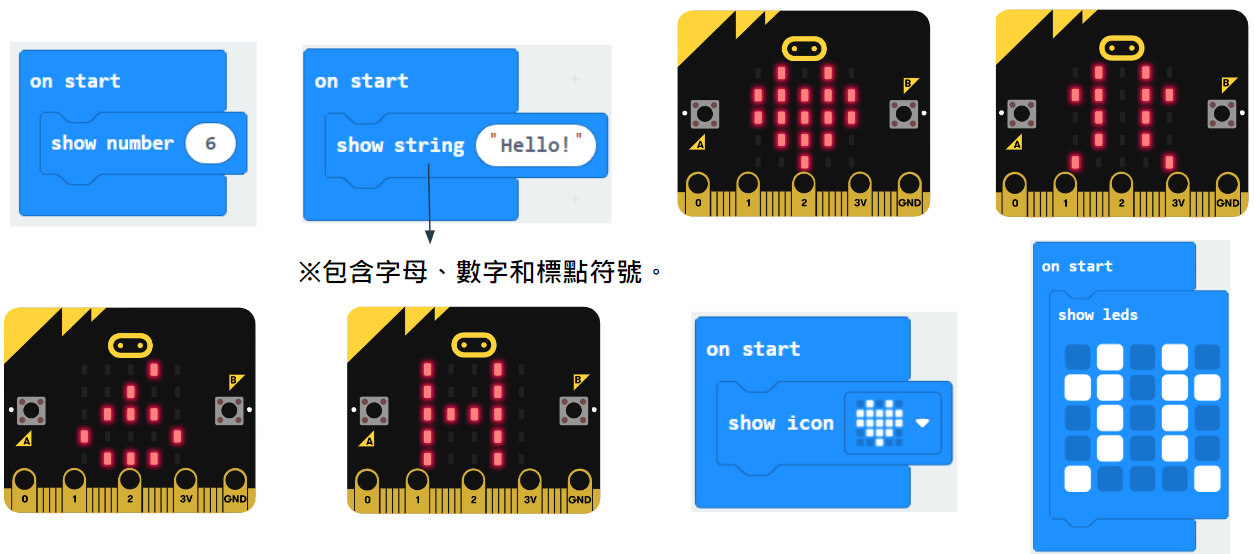

※MakeCode模擬器基本常用項目

【on start】block
【forever】block
【show icon】block
【show leds】block

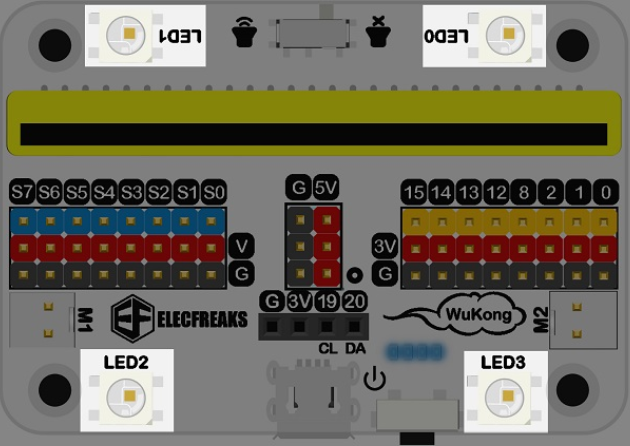

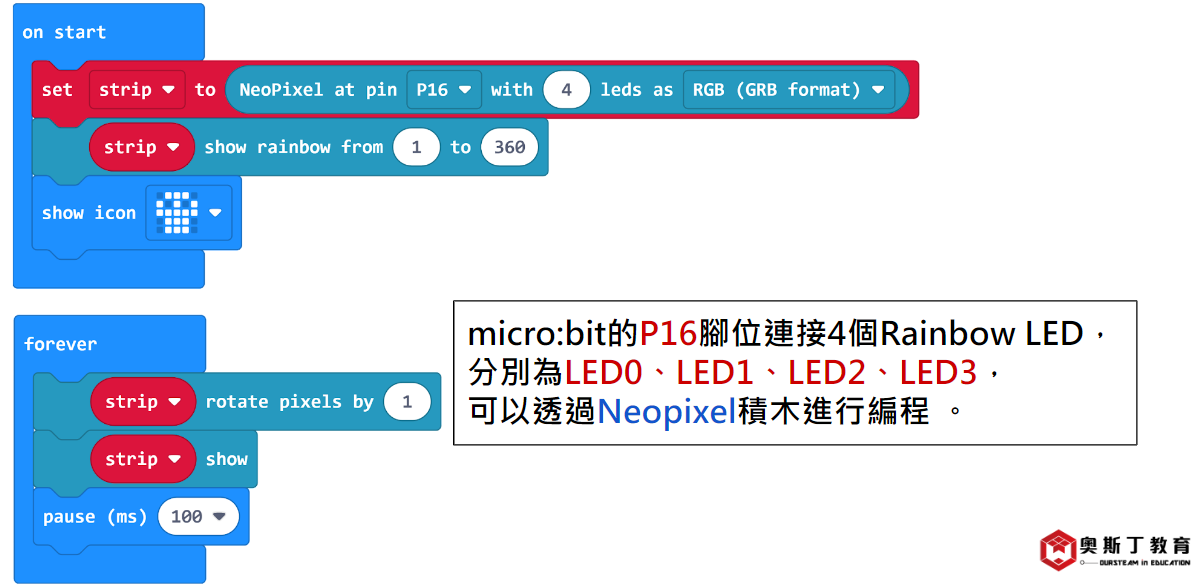

Wukong悟空擴充板_ Rainbow LEDS
micro:bit的P16腳位連接4個Rainbow LED，
分別為LED0、LED1、LED2、LED3，可以透過Neopixel積木進行編程。

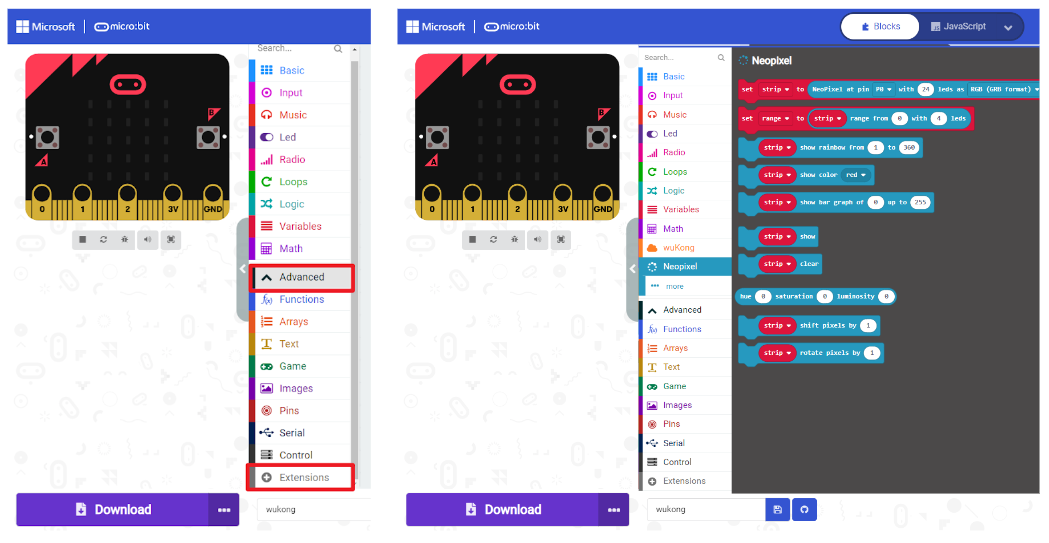

擴充積木 Wukong之Neopixel

Wukong悟空擴充板_ 流水燈

仿生獸課程【第03關】
※MakeCode模擬器基本常用項目

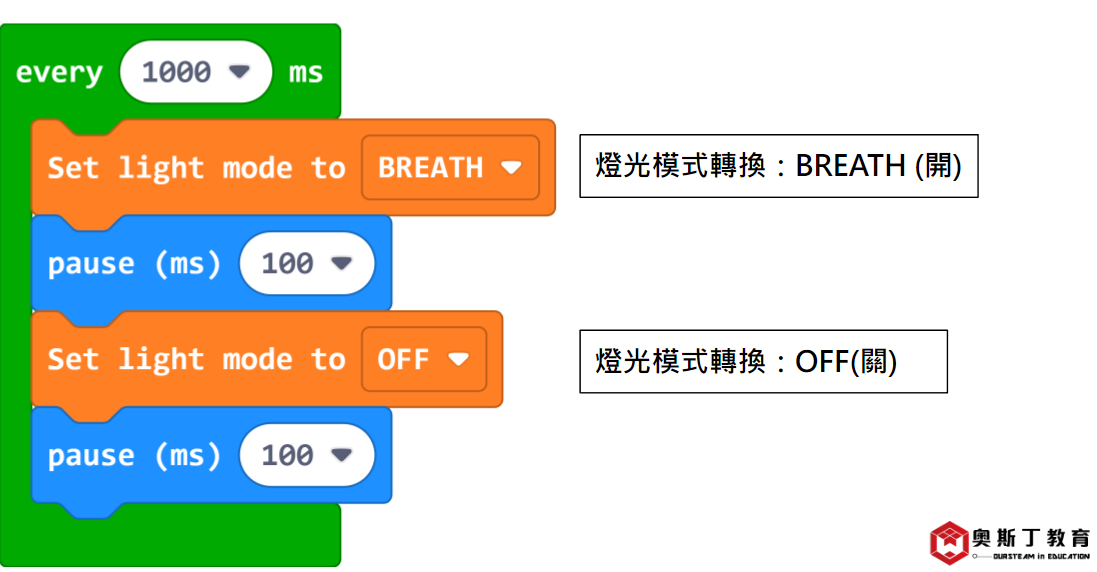

【Light】block

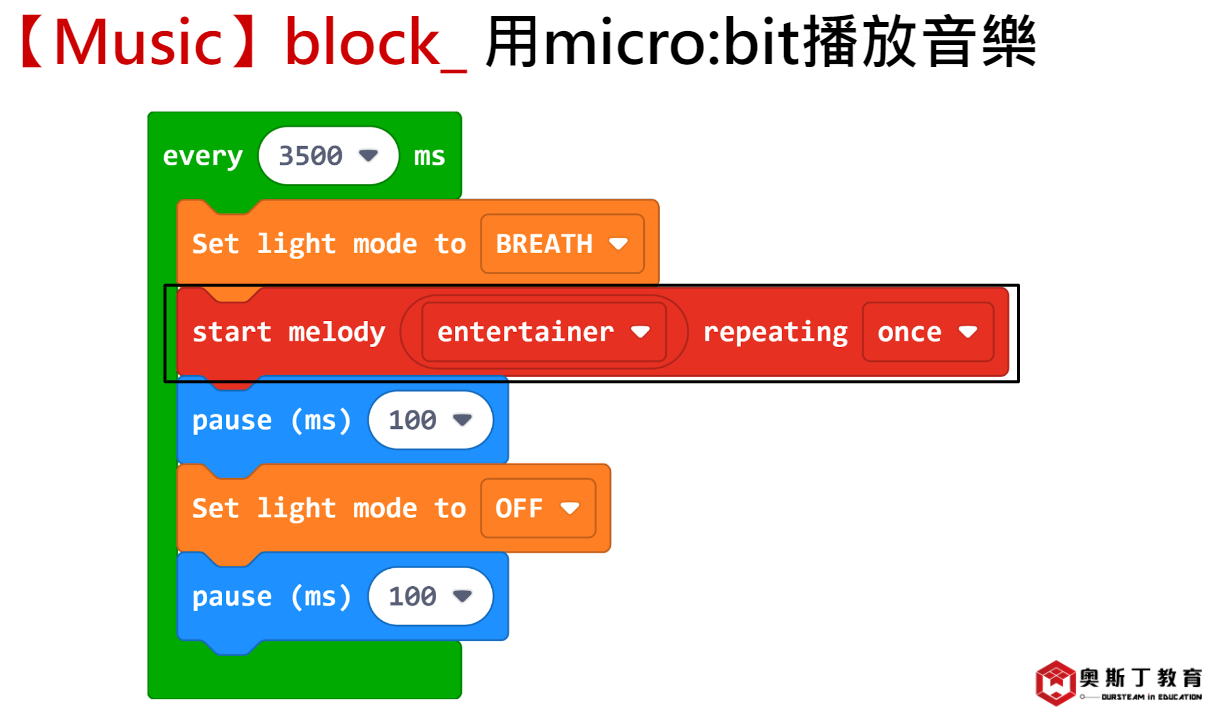

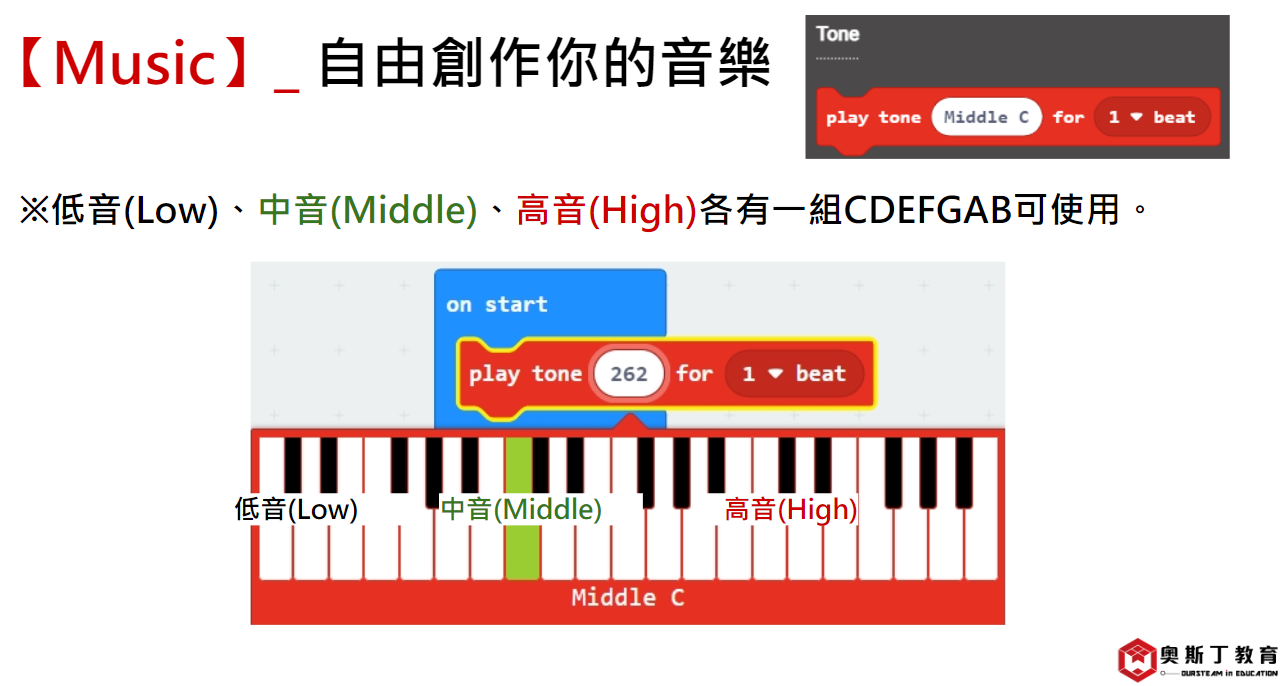

【Music】block

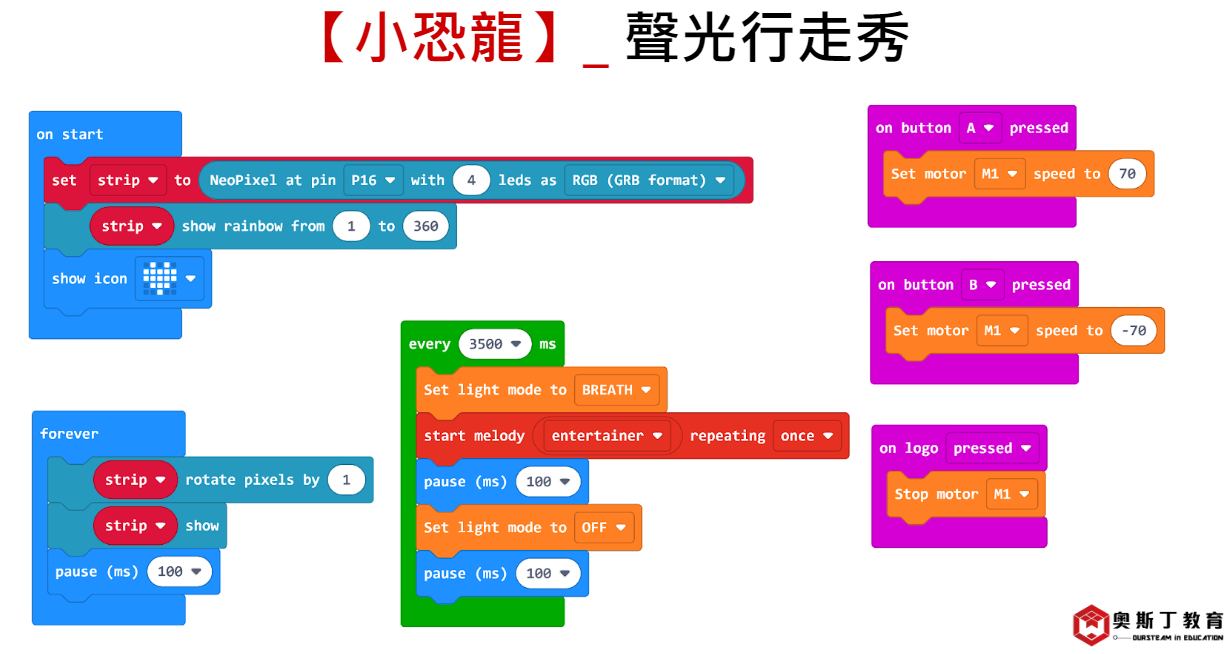

用micro:bit控制氣氛燈

【二足小恐龍聲光行走秀 START!】

仿生獸課程【第04關】
※需搭配木製手把挑戰
※MakeCode模擬器基本常用項目

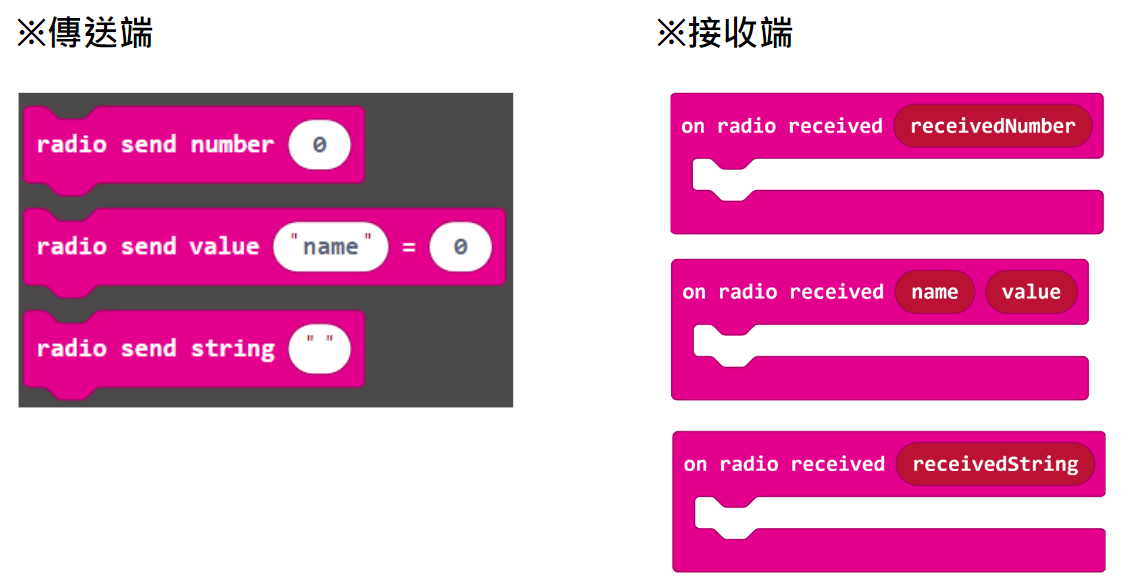

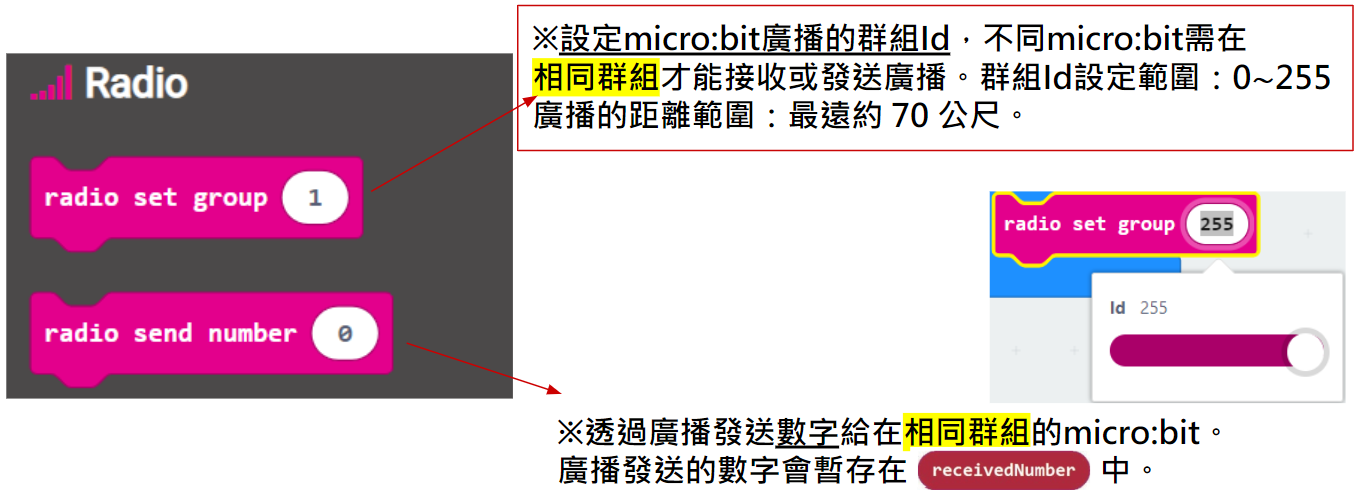

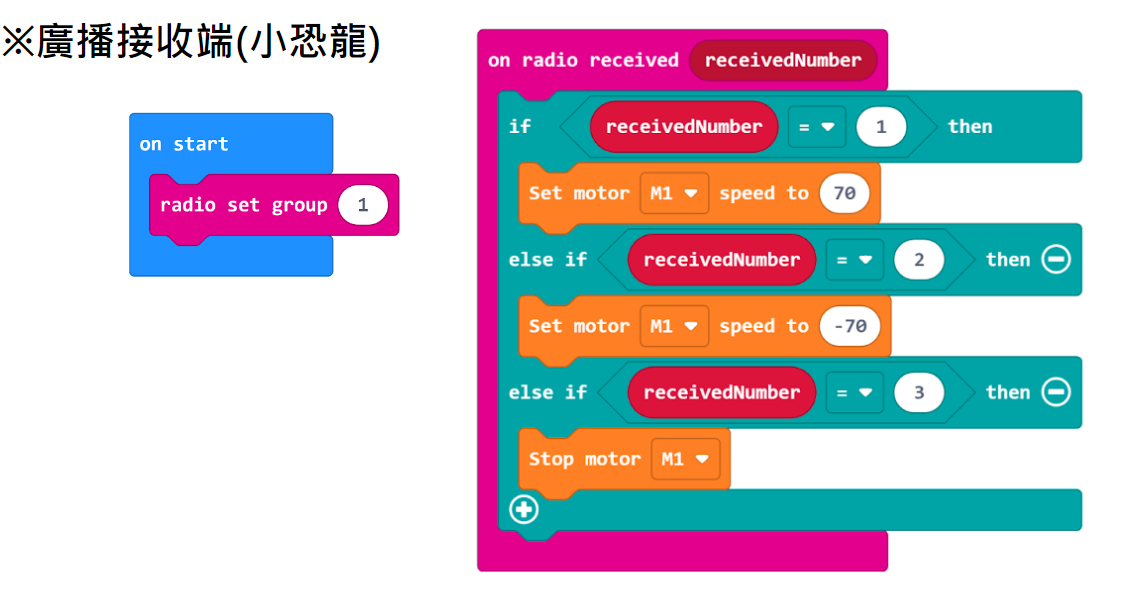

【Radio】block

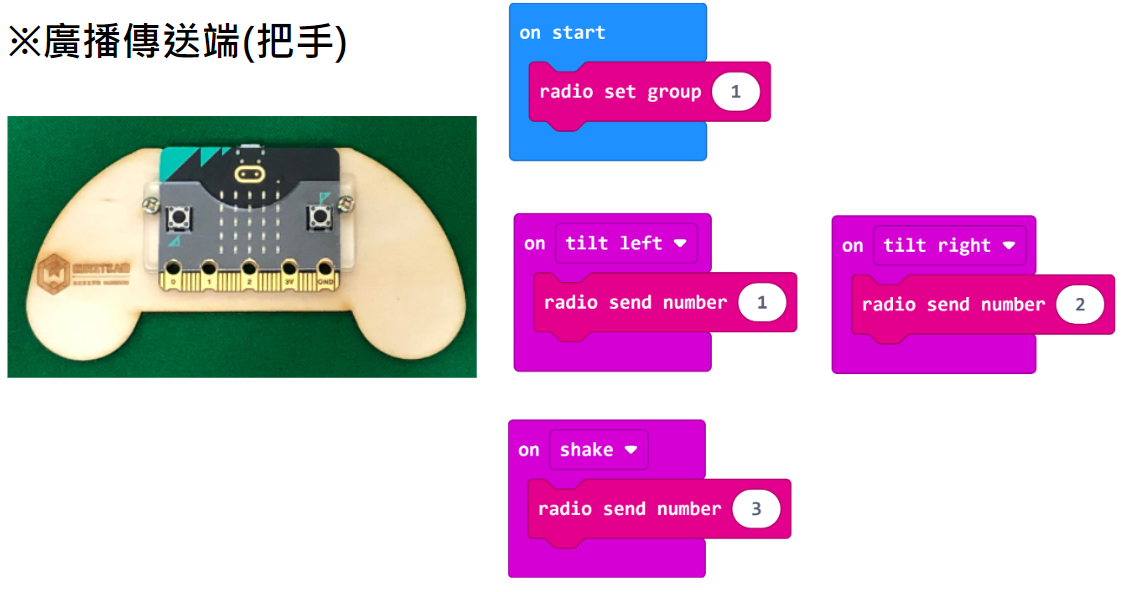

兩片micro:bit廣播控制_ Motor前進、後退、停止

【二足小恐龍手把控制 START!】

仿生獸課程【第05關】

※MakeCode模擬器基本常用項目

【Input】block - sound level / light level
【Show icon】block

【Variables】block -mode(變數可自行設定)
【Led】block - bar graph

用micro:bit進行聲光感測

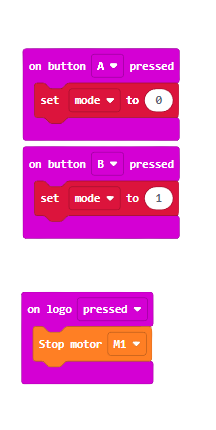

按A鍵------mode值設為0(數值可自行設定)
按B鍵------mode值設為1(數值可自行設定)
Logo pressed ----- 停止

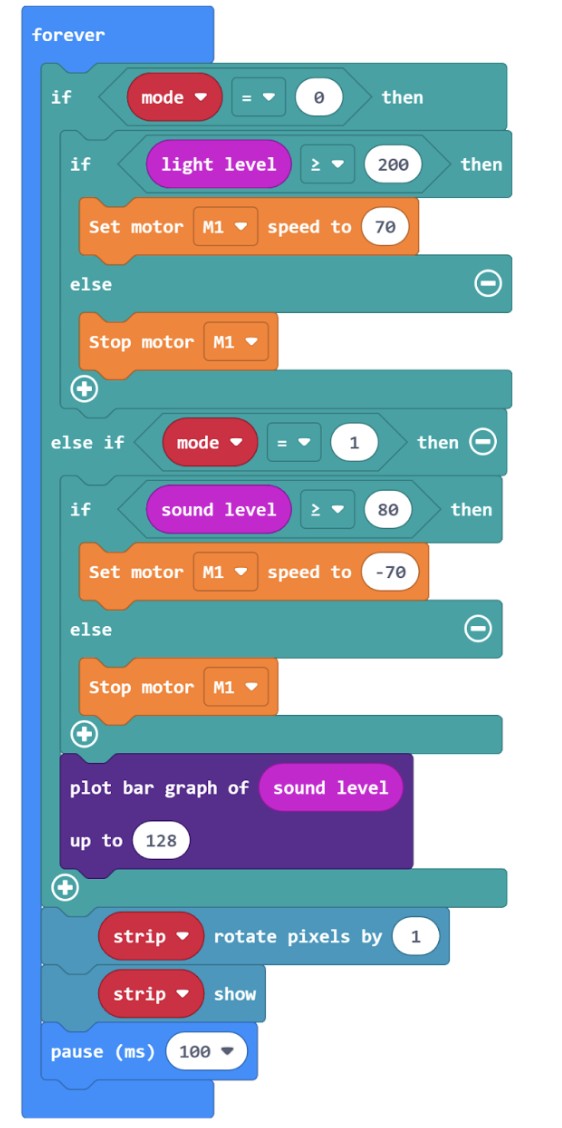

►當mode值=0時，啟動光感應，當光線值>200，往前行走，否則停止。
►當mode值=1時，啟動聲感應，當聲音值>80，往後退，否則停止。

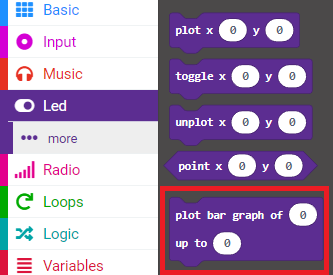

※可利用【Led】 block 顯示聲量圖示

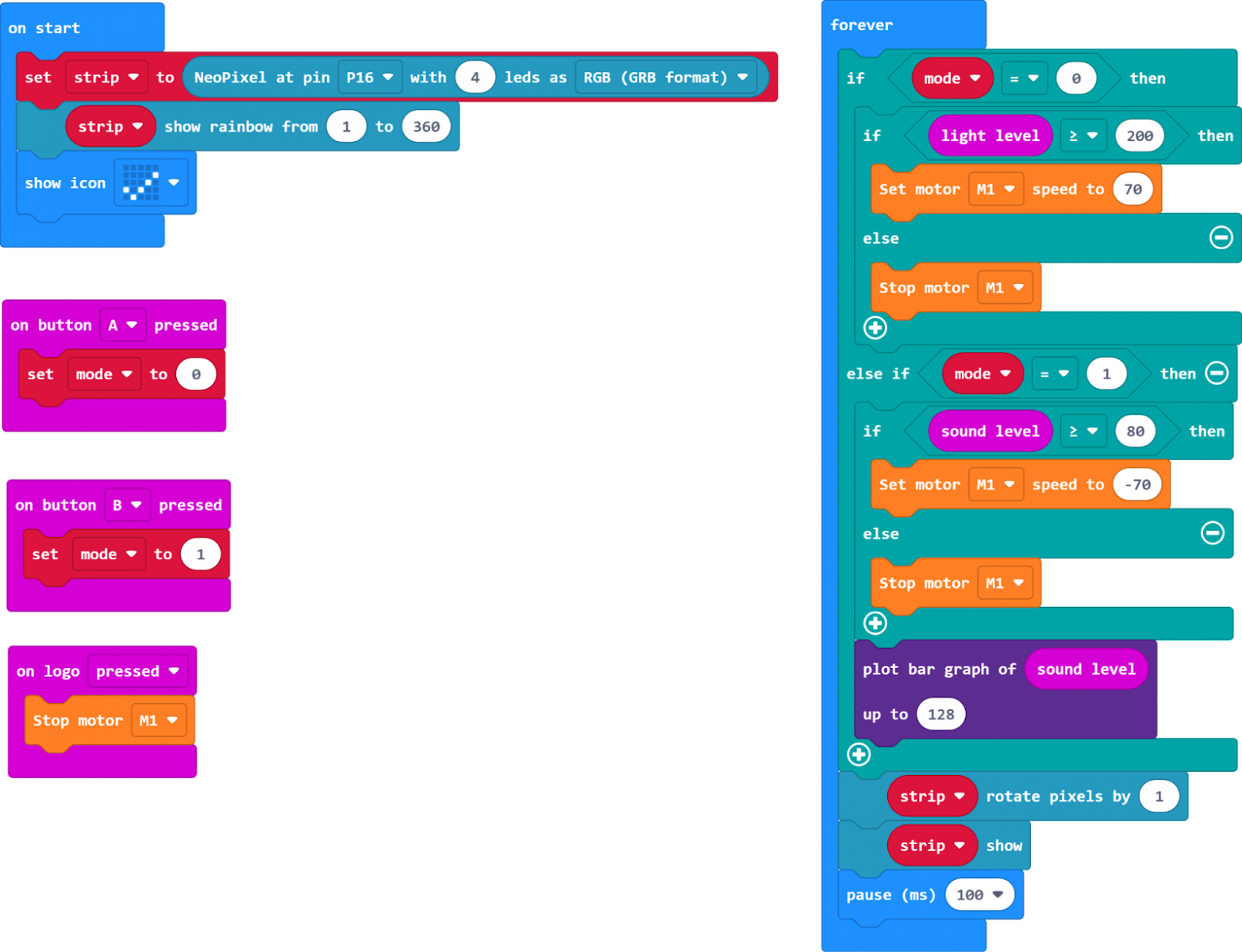

【小恐龍】_ 聲光感測

【二足小恐龍光感應 START!】

【二足小恐龍聲感應 START!】
※影片中小恐龍程式設定聲感應為往後行走
