簡介
以曲柄延伸的3叉接頭劃動地面來前進，底部整個貼住地面，摩擦力較大，緩步向前推進。

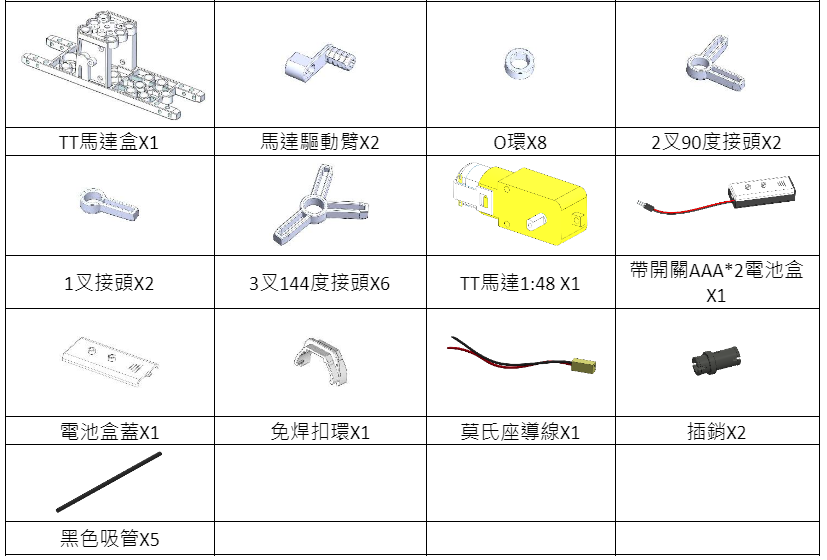

吸管機器人材料準備(不含V2主板及悟空版)

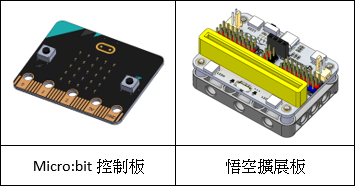

加購Micro:bit 及悟空版

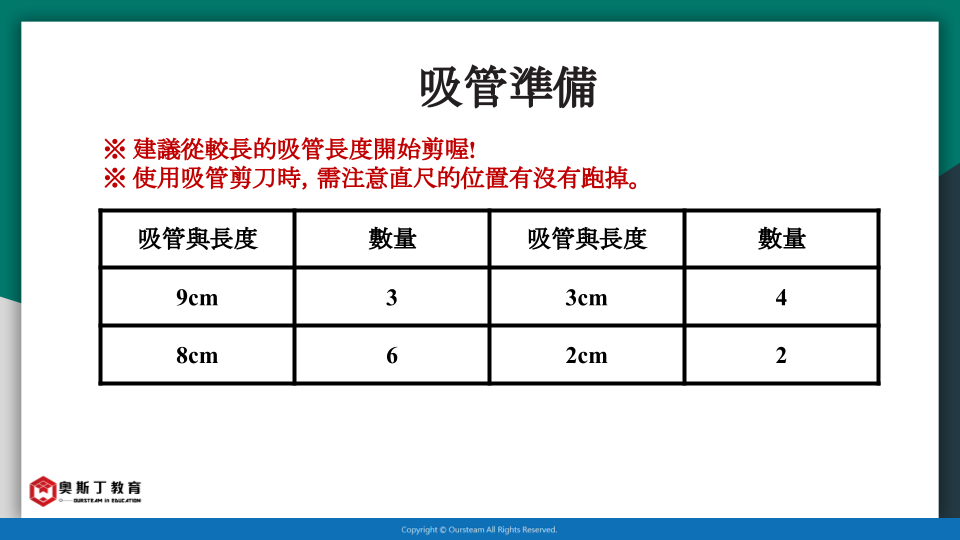

吸管長度

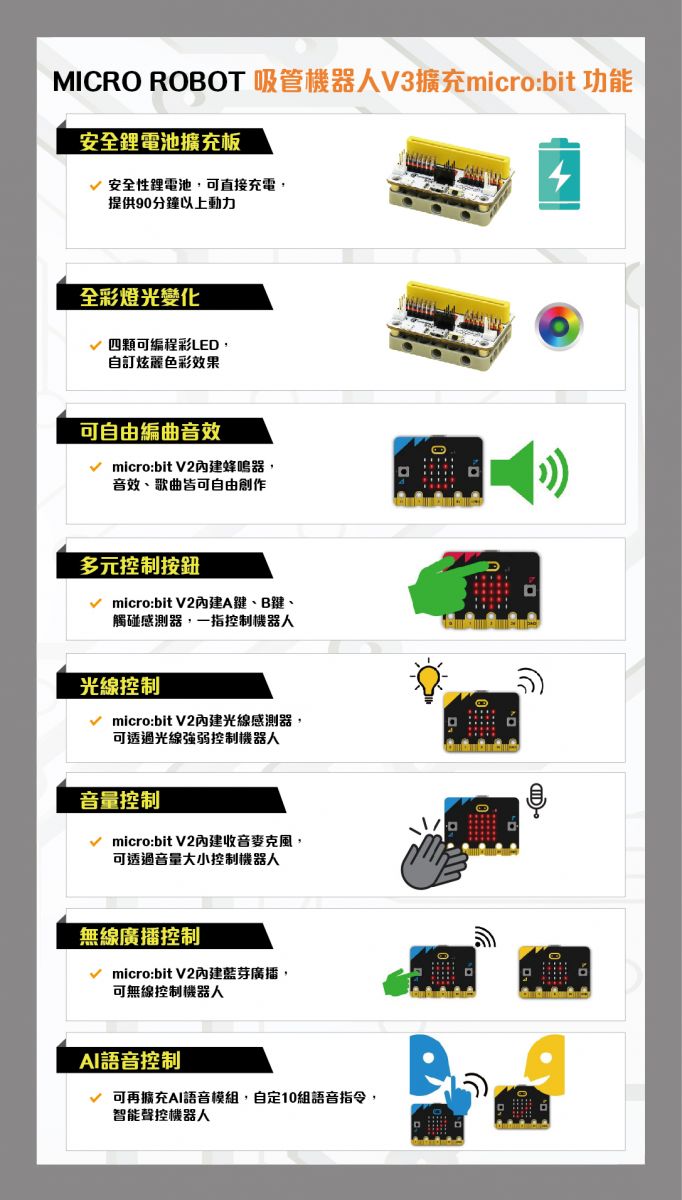

新款吸管機器人特色

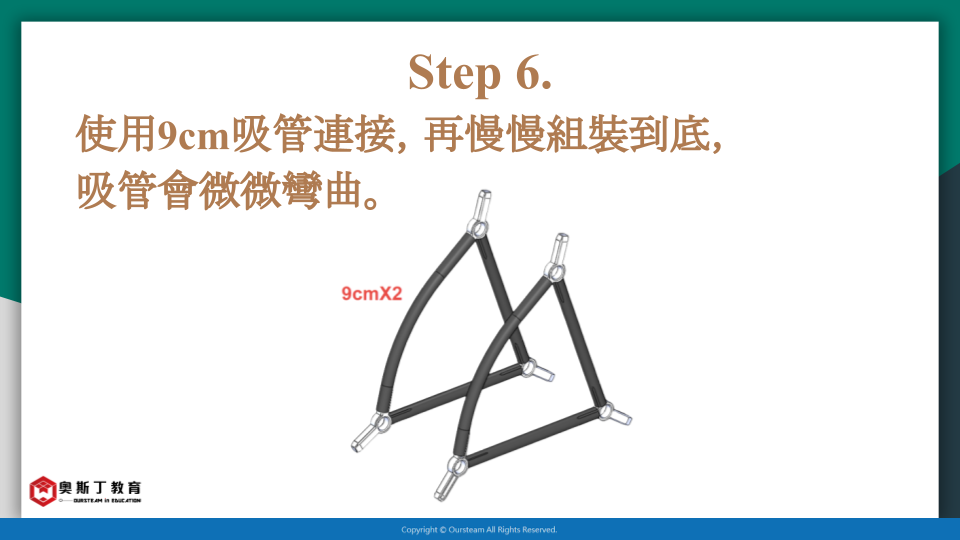

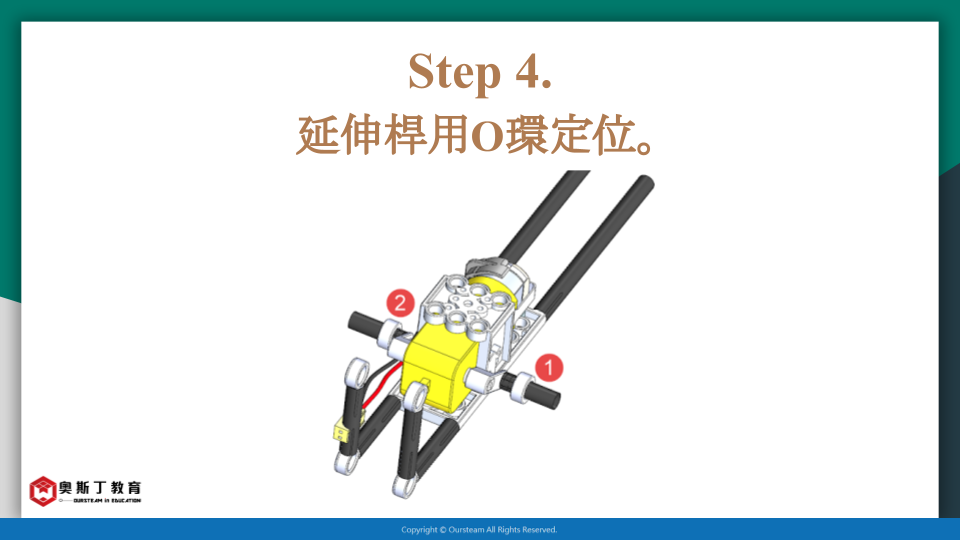

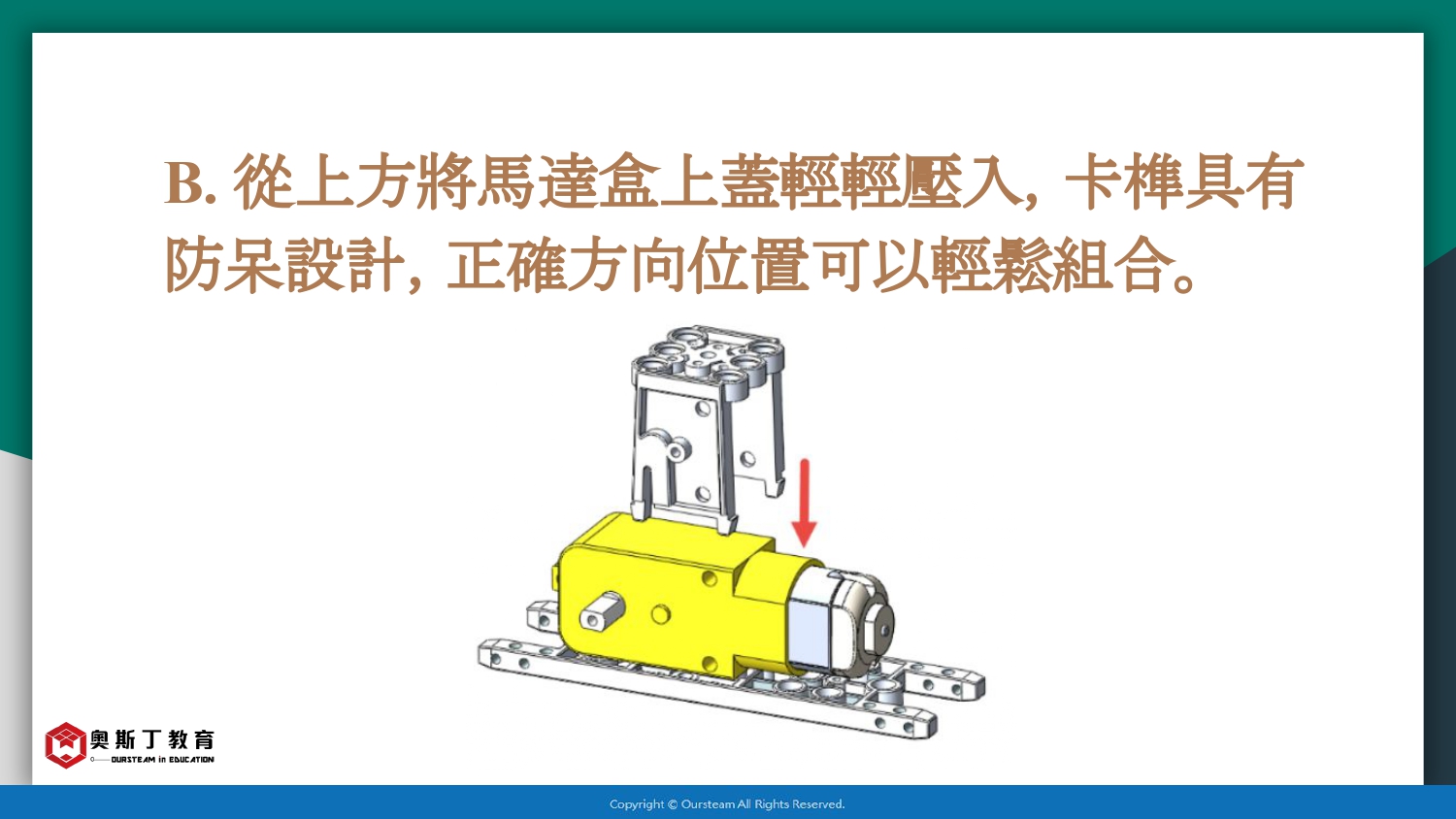

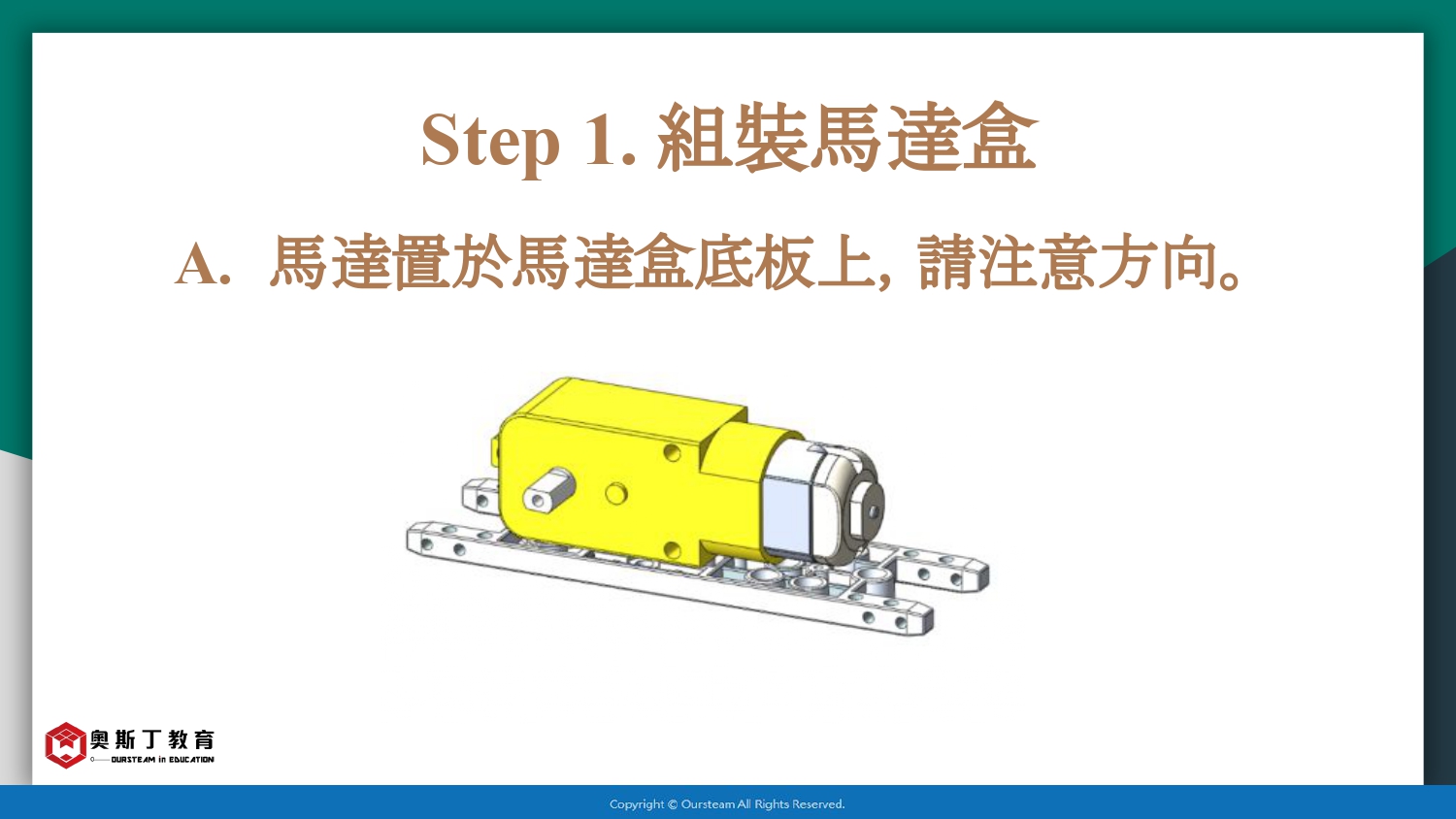

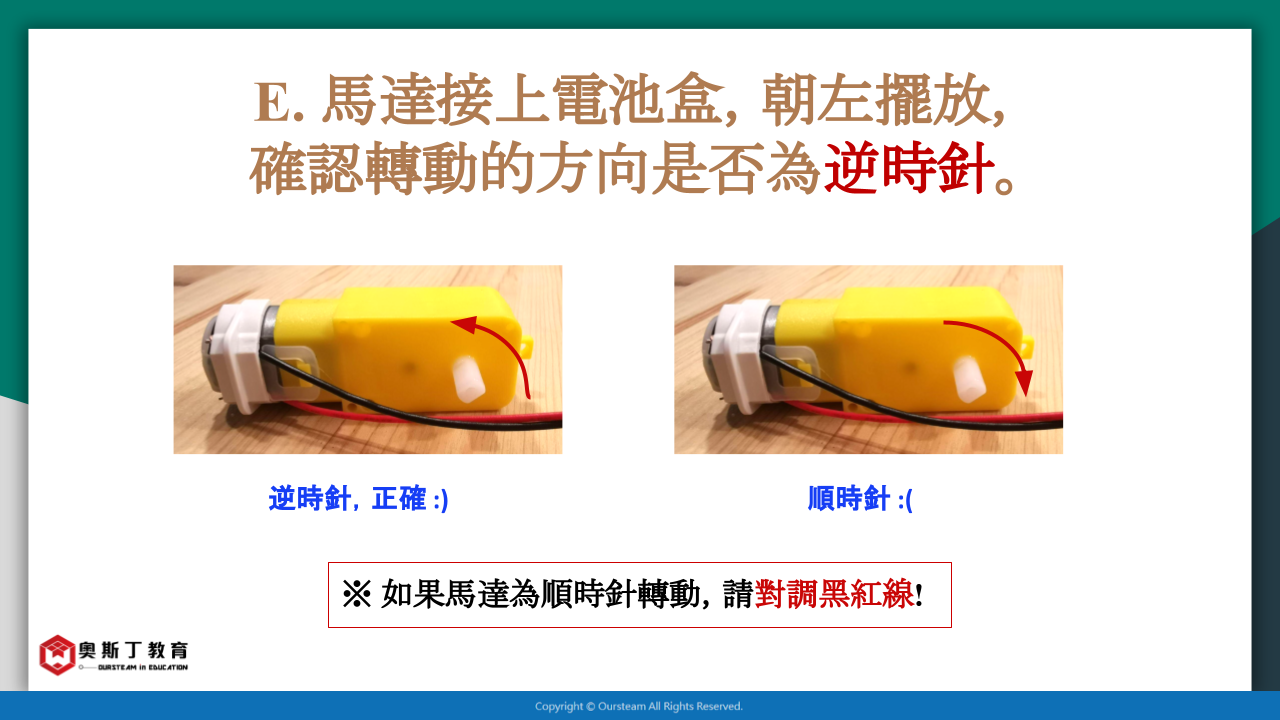

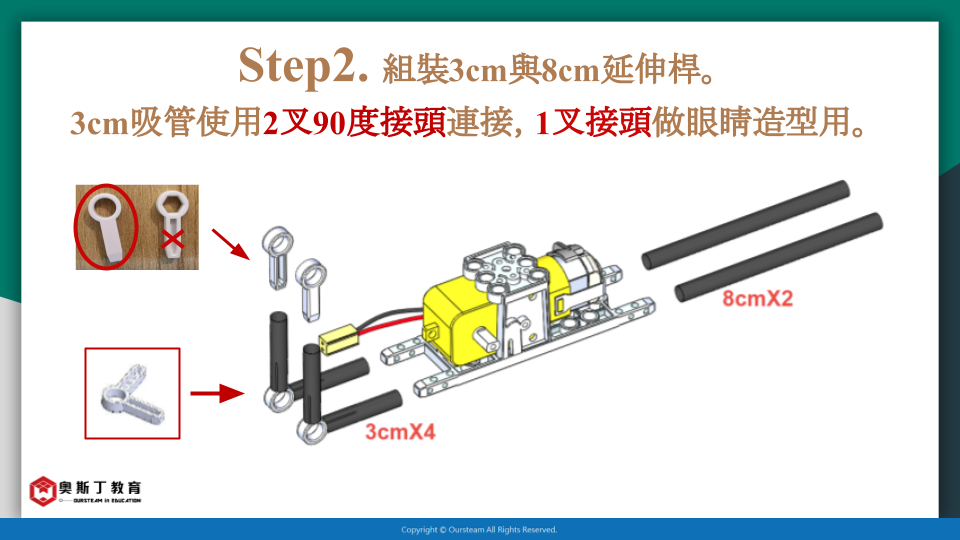

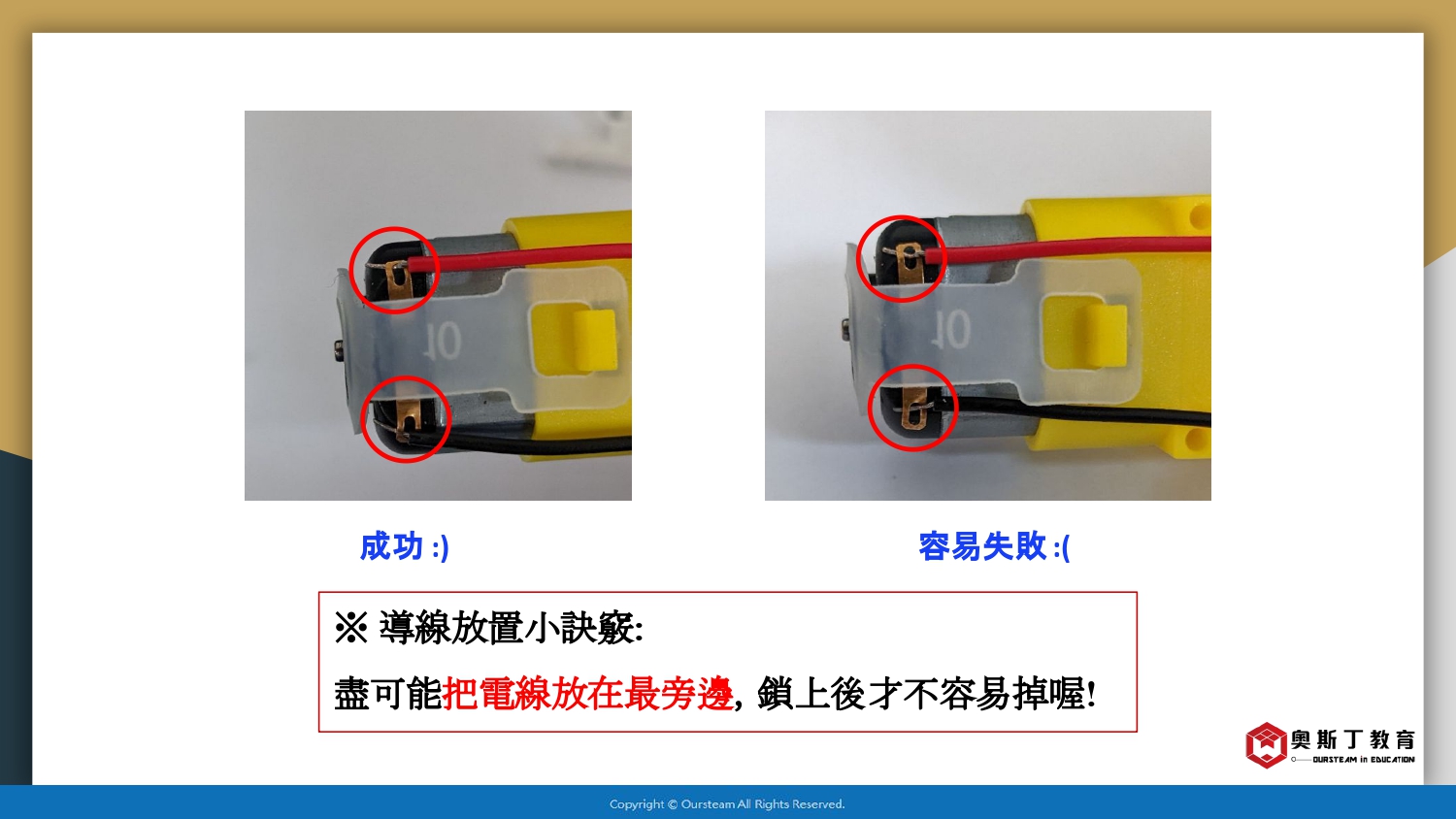

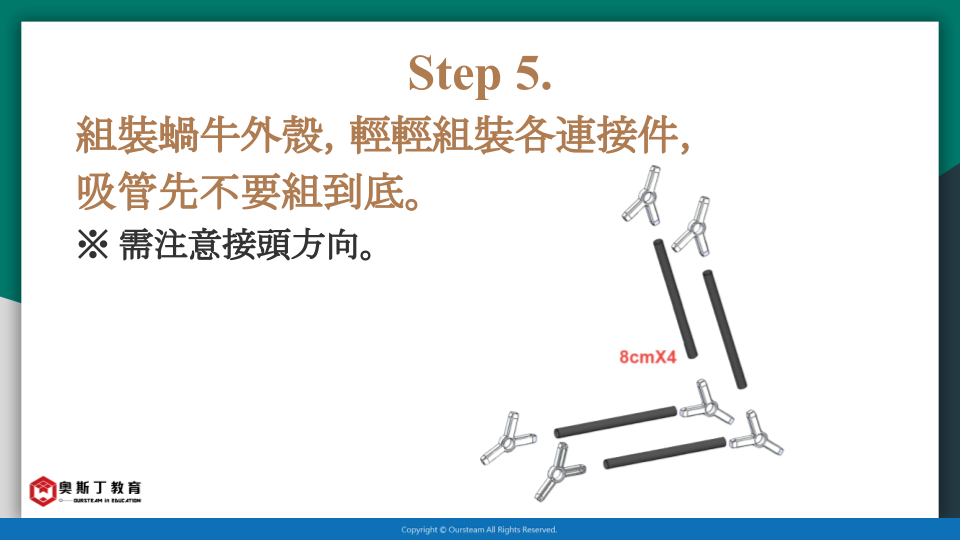

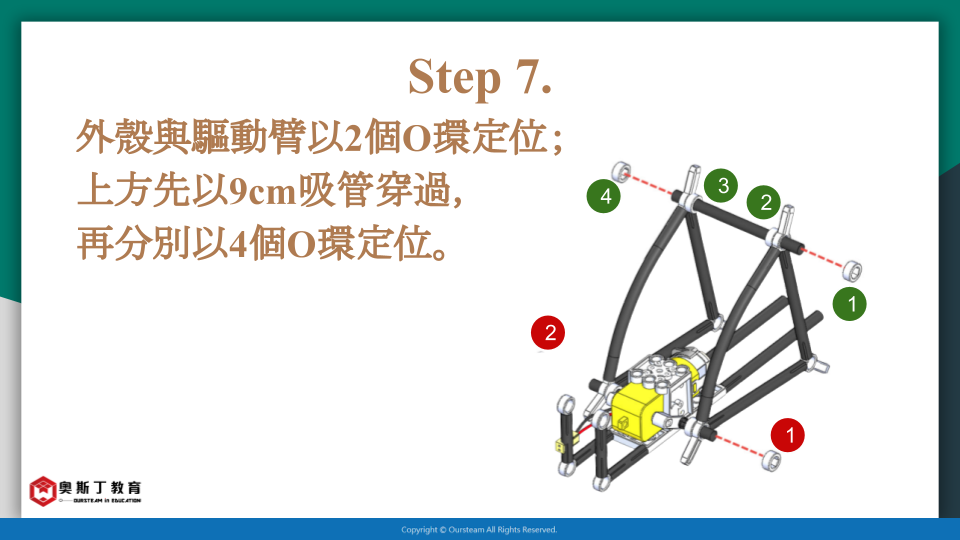

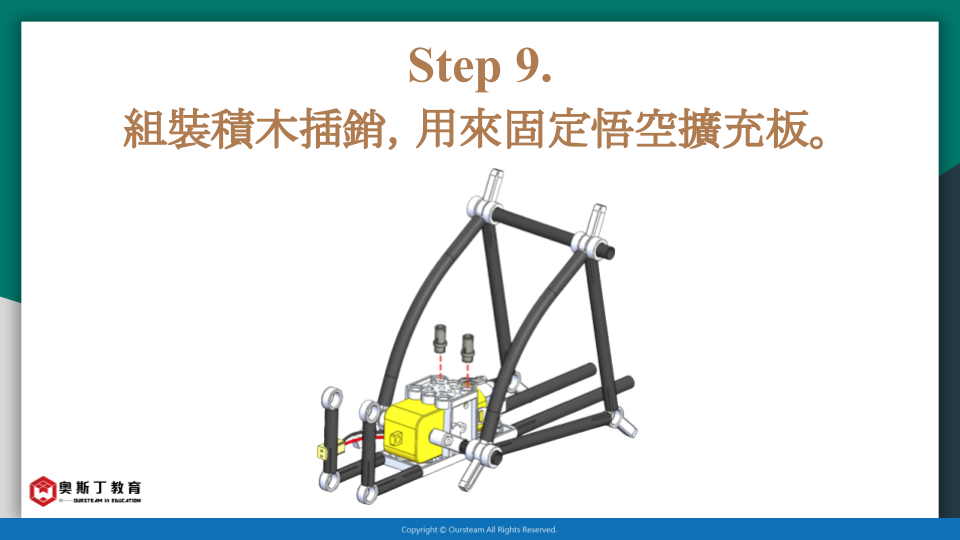

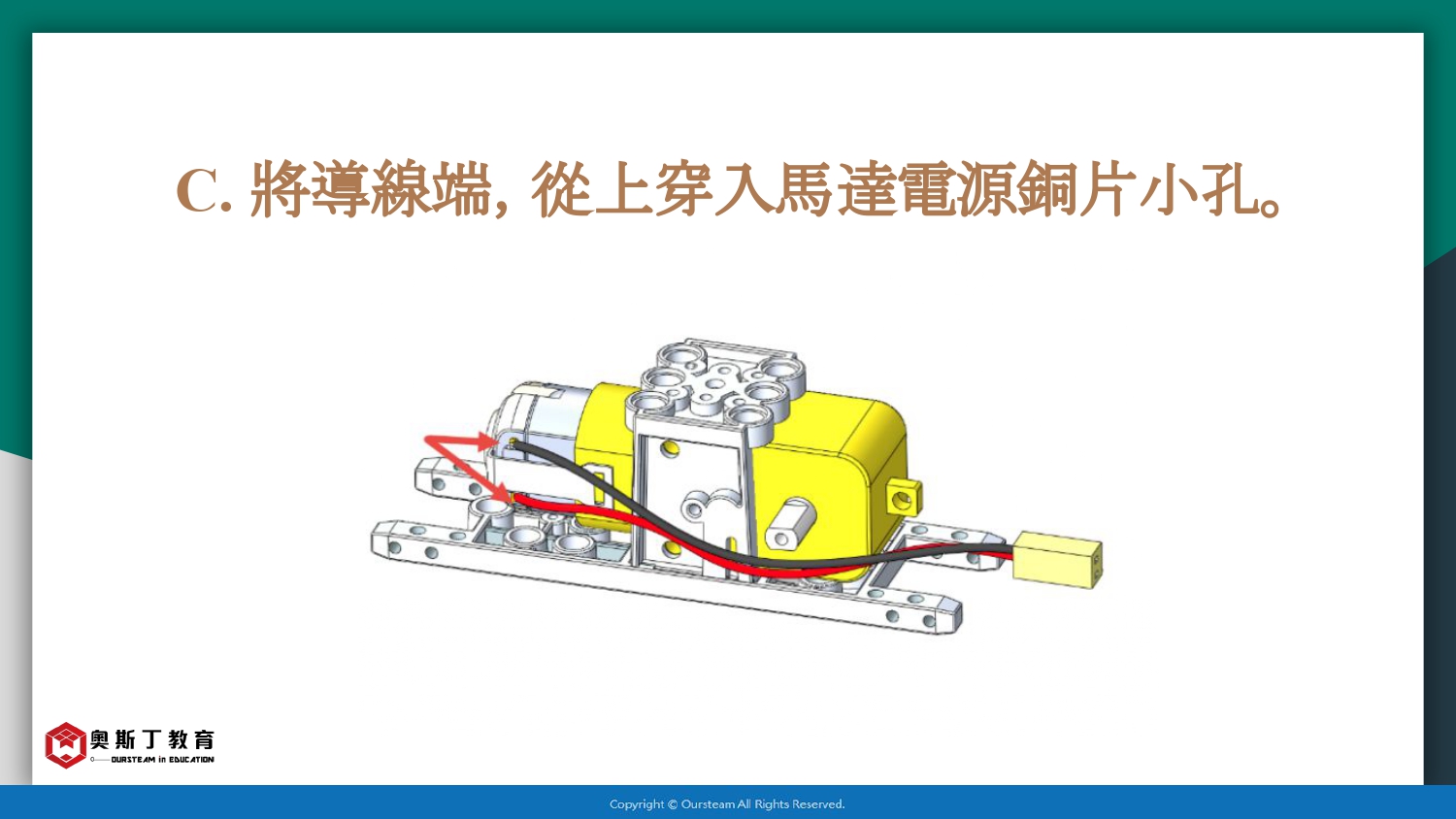

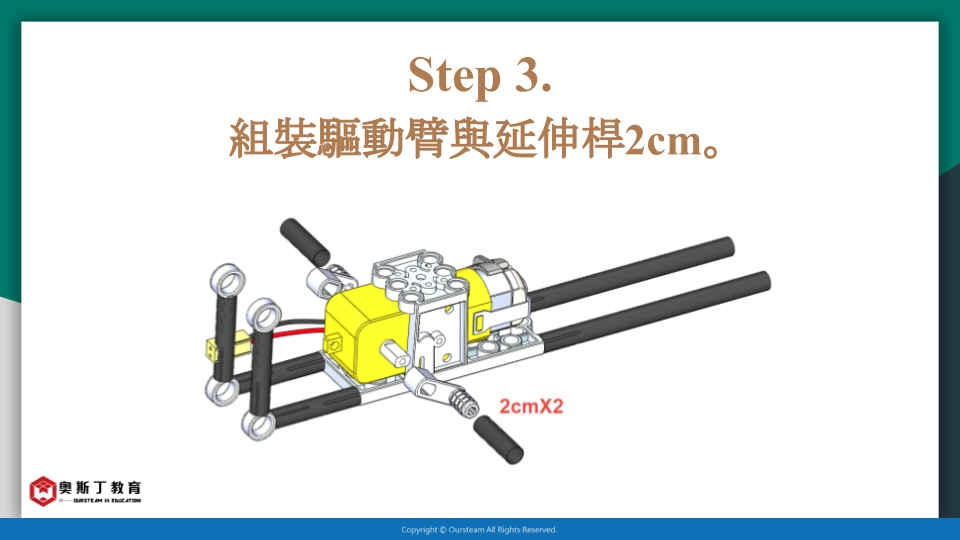

組裝參考步驟

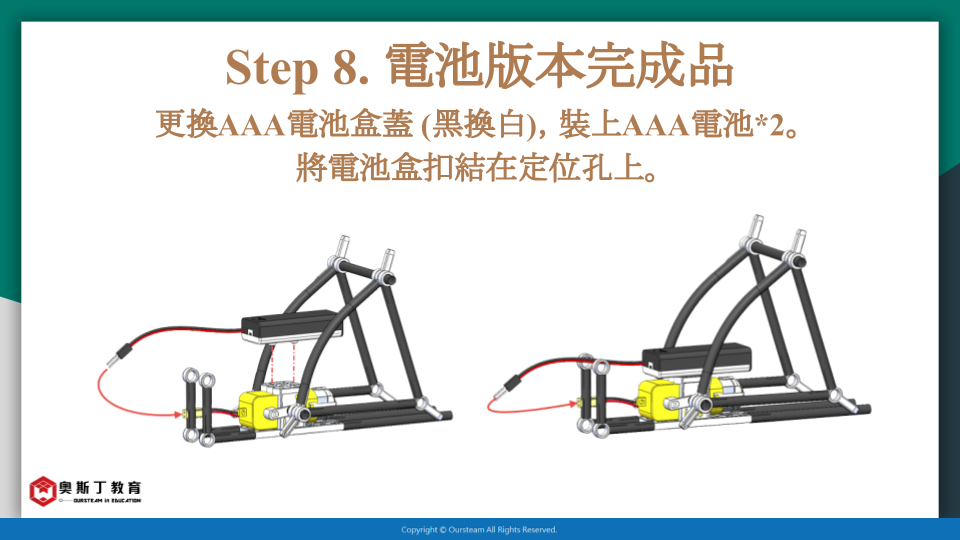

電池版本行走影片

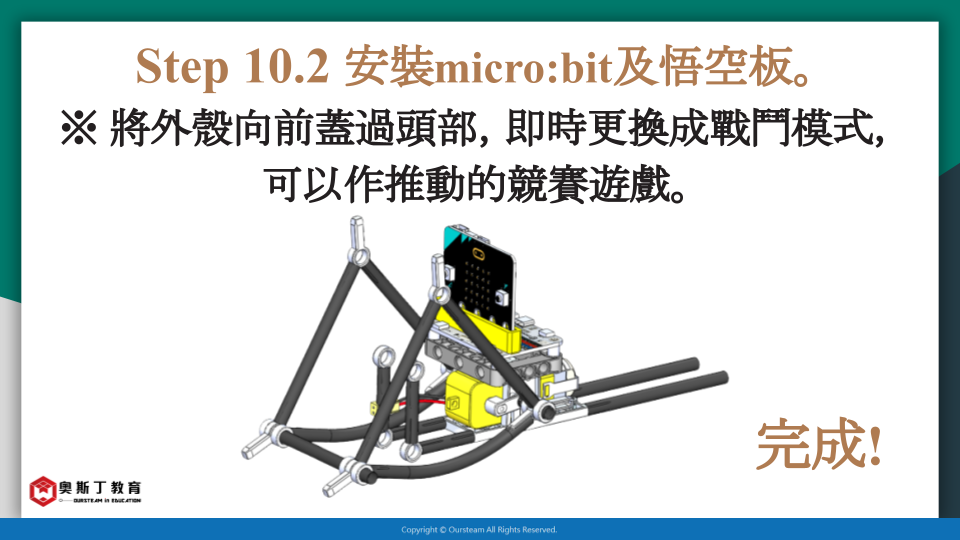

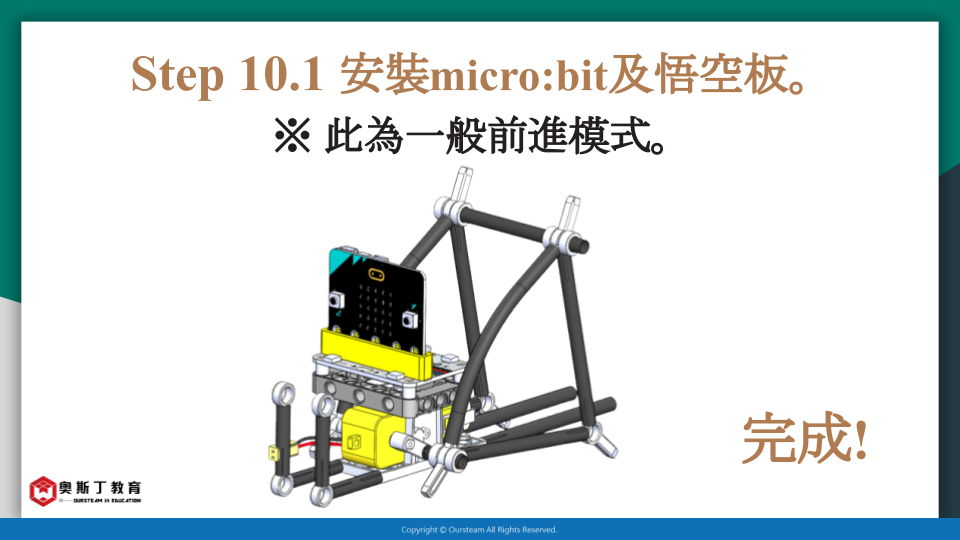

【連接悟空板及micro:bit】

完成吸管機器人組裝，現在讓我們來看看可以有甚麼方式讓吸管機器人動起來吧!

闖關遊戲前須知

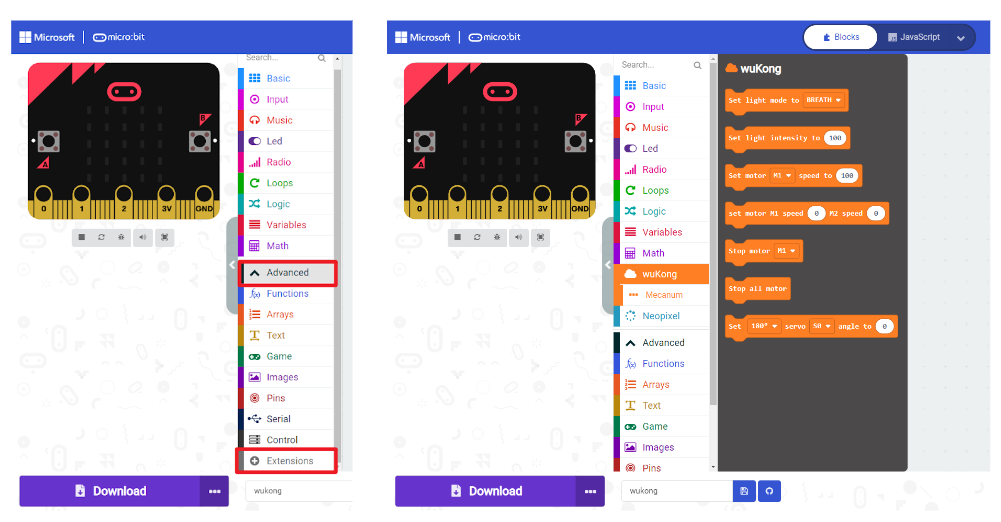

MakeCode建立-擴充積木Wukong

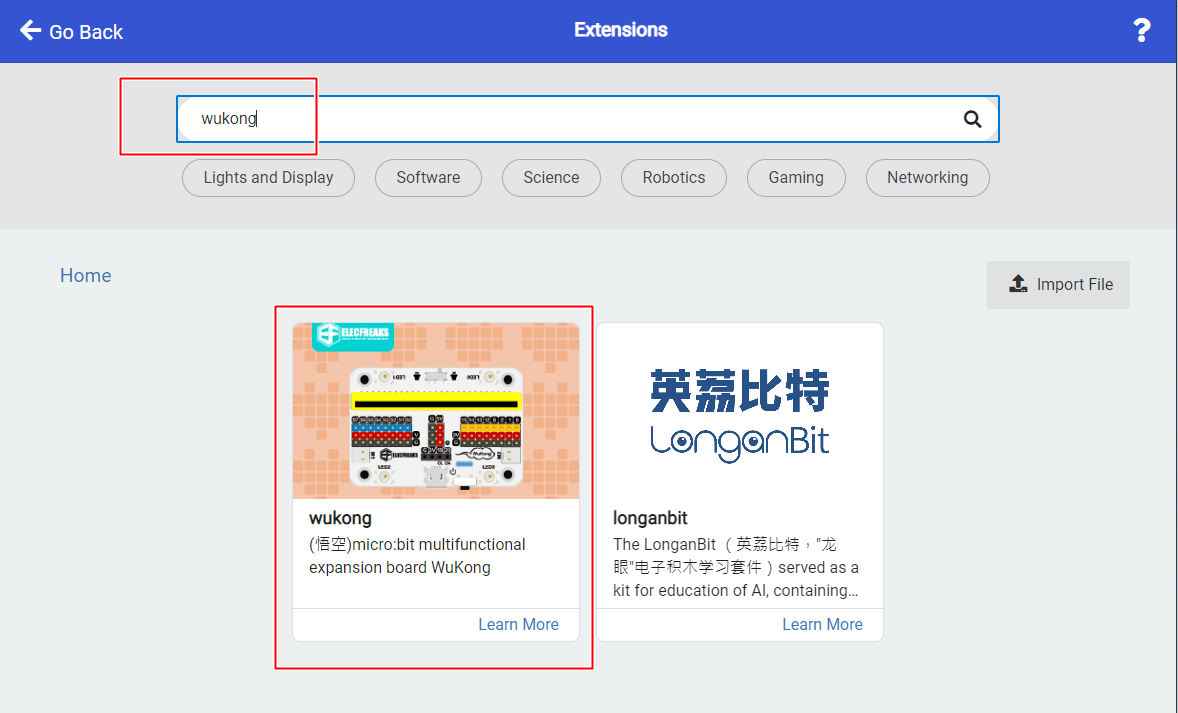

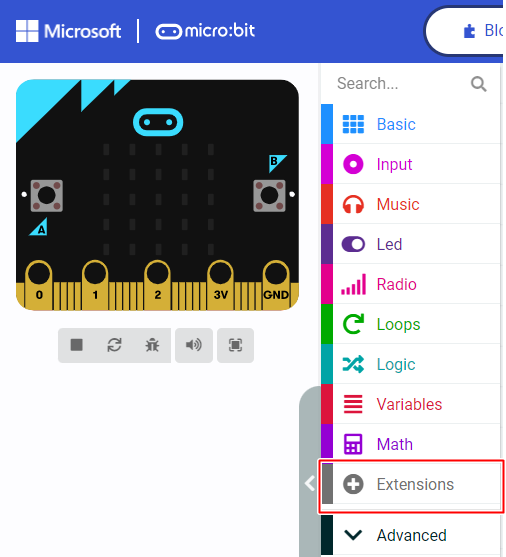

點選Extensions → 輸入 Wukong 搜尋擴充積木
接著點選圖示即可下載至Makecode專案中。

完成以上步驟，就可以進入編程的部分囉!

吸管機器人課程【第01關：行動】
※MakeCode模擬器基本常用項目

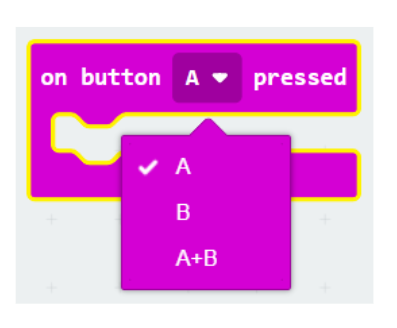

【Input】block

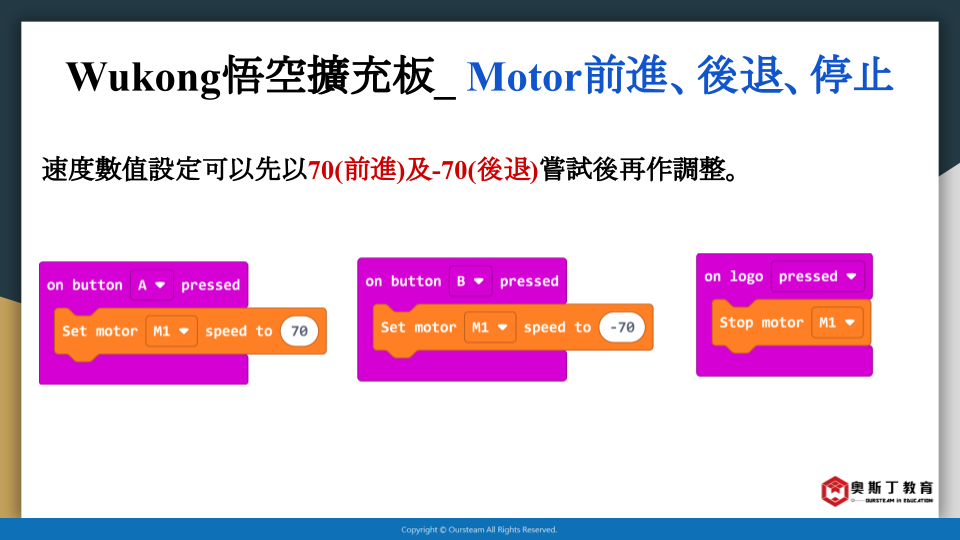

Wukong悟空擴充板_ Motor前進、後退、停止
當按A鍵時，設定馬達會以70的速度運行，帶動機器人往前走；按下B鍵，設定馬達會以-70的速度運行，機器人往後退；觸碰logo時，馬達停止運作，機器人會停下來。

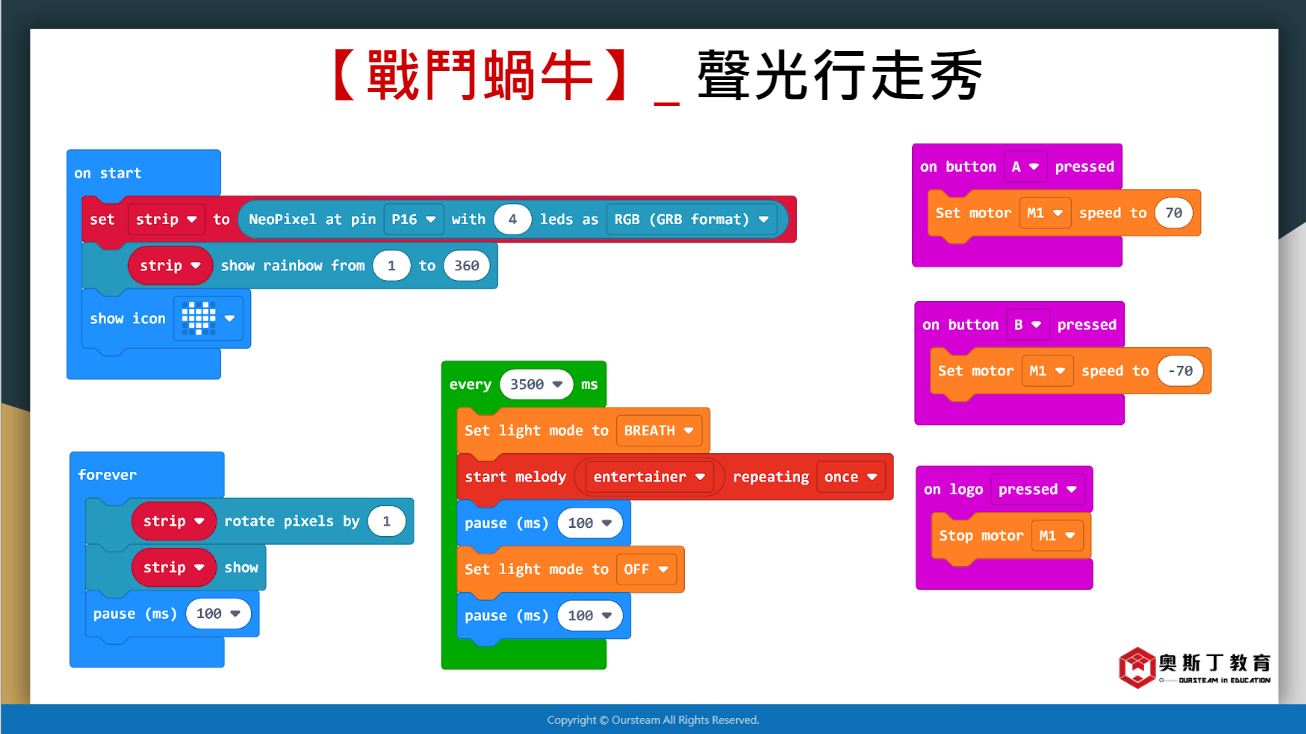

戰鬥蝸牛前進、後退、停止

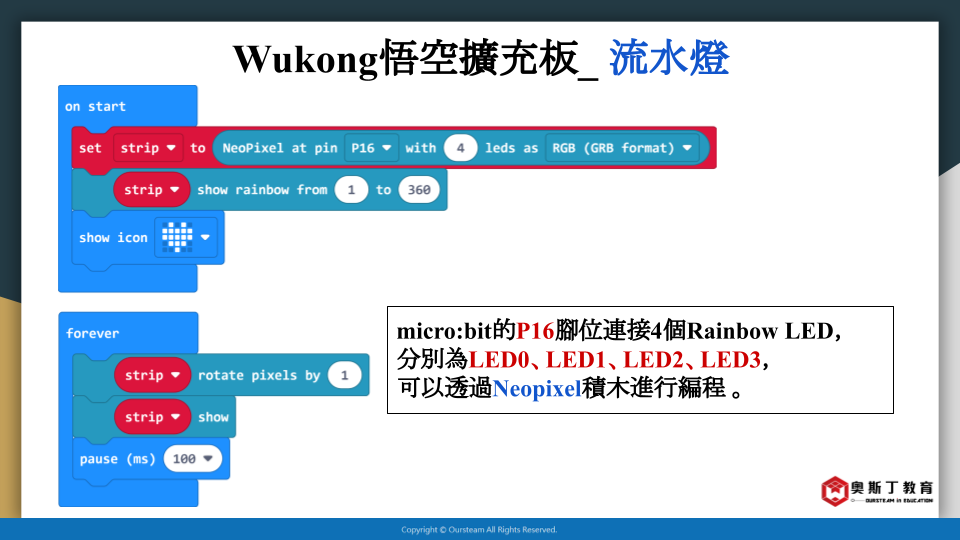

吸管機器人課程【第02關：流水燈】

micro:bit加入燈的應用，需要在Makecode中，設定Neopixel函式庫來進行與燈相關程式設計。

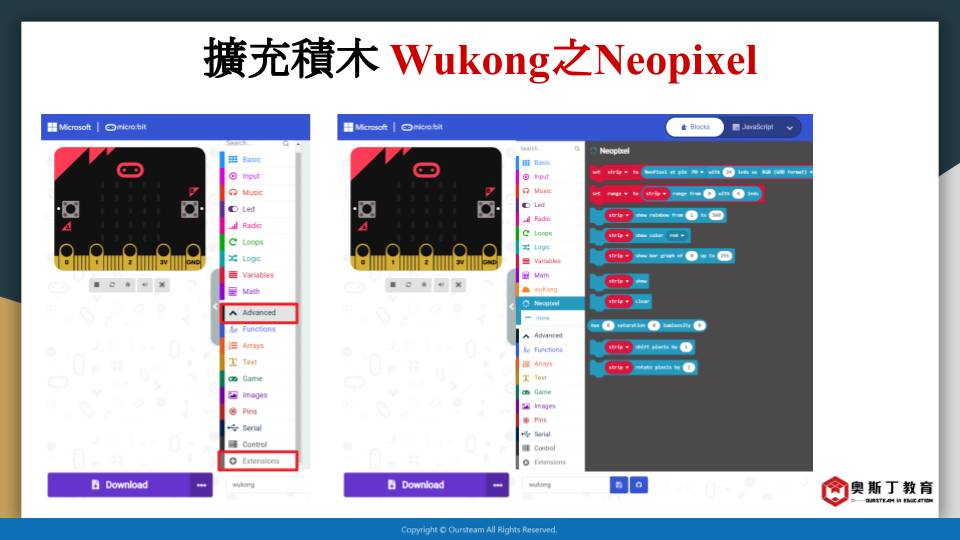

點選Advanced →Extensions → 輸入 Neopixel 搜尋擴充積木接著點選圖示即可下載至Makecode專案中。

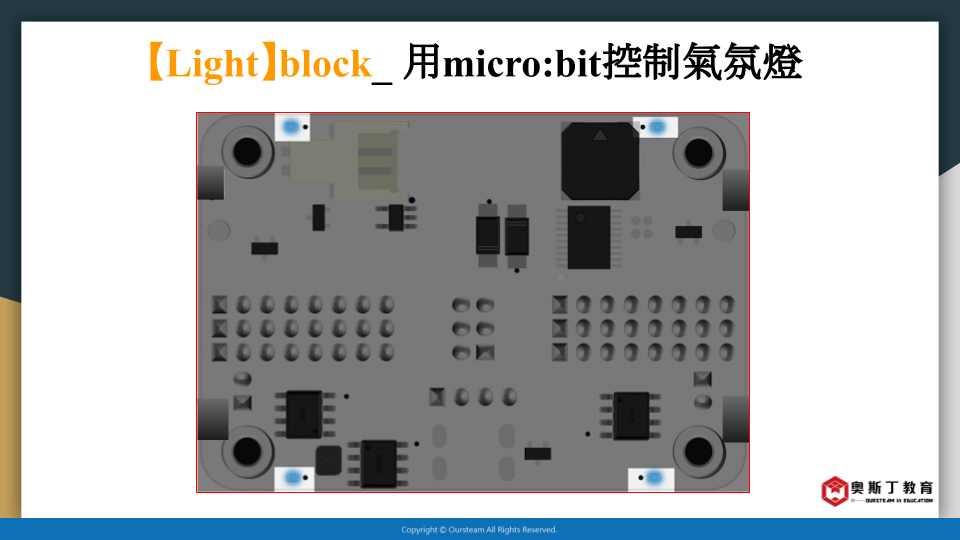

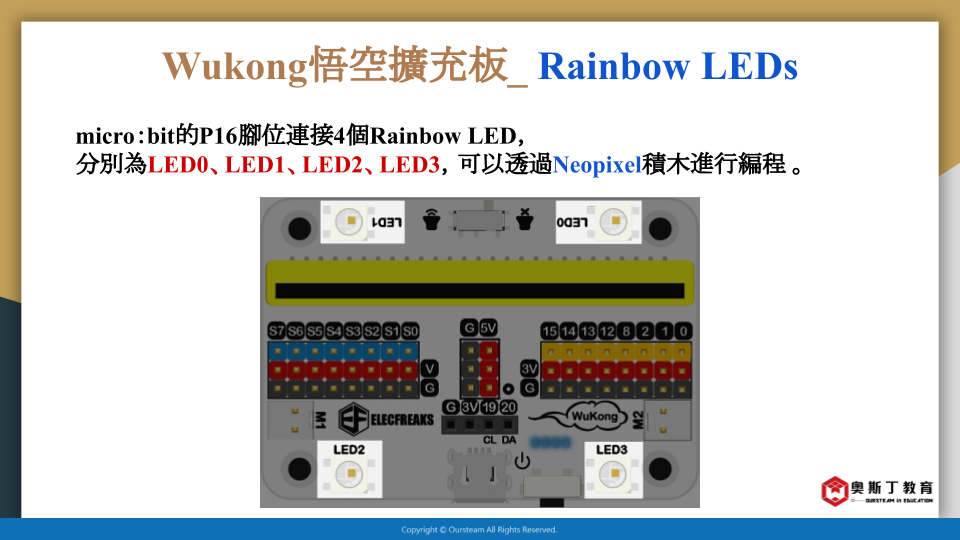

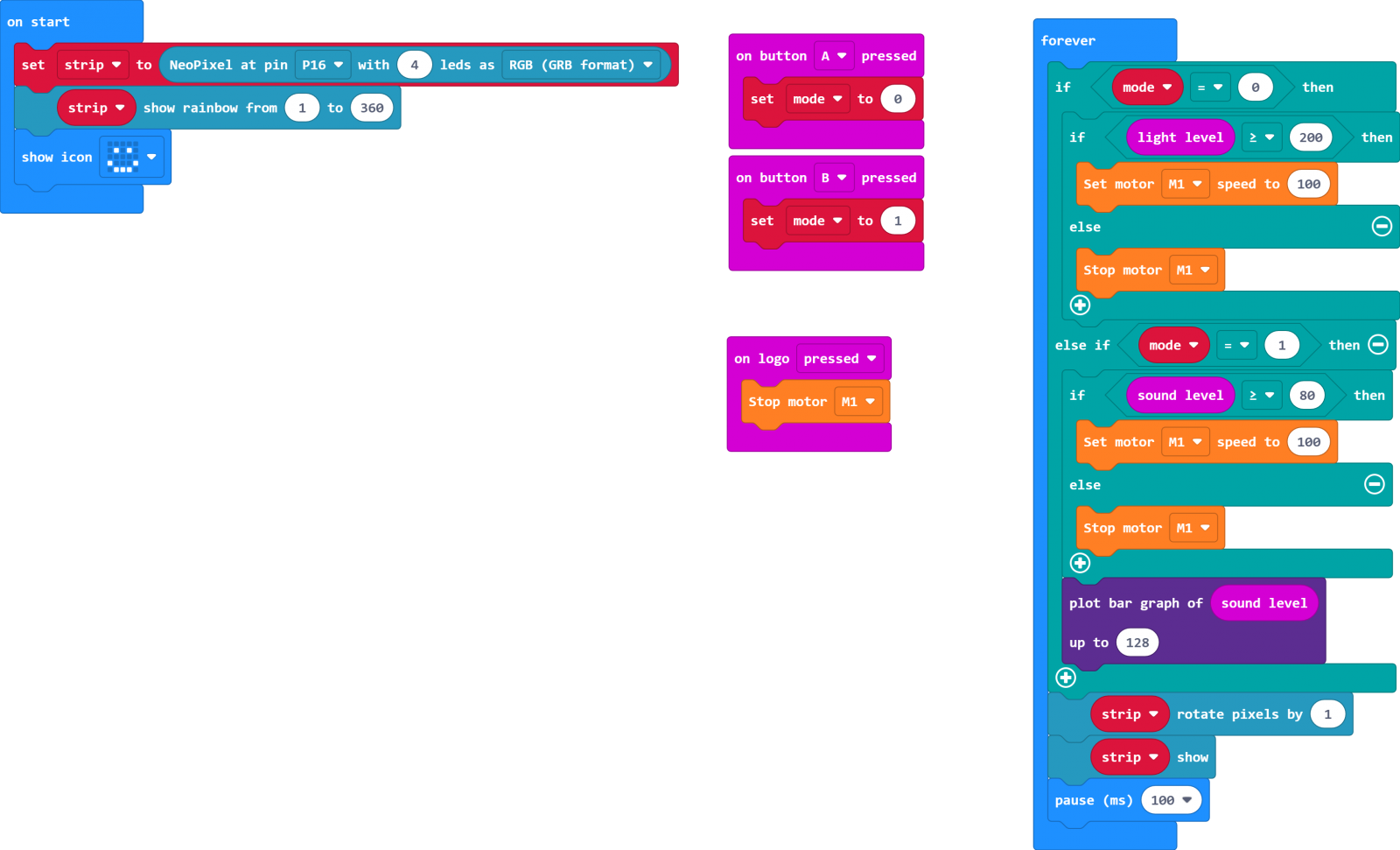

設定悟空板的LED燈接到micro:bit P16腳位，LED燈有4顆燈。設定好後LED燈會指定到變數strip，藉由設定strip為變數，便能控制LED燈。為了讓LED燈有不同的顏色轉換，設定這4顆LED燈，每個燈泡都依照彩虹的顏色順序顯示不同的顏色。
在無限重複的狀況下，讓LED燈依照順序輪流變換彩虹的一個個顏色。
