ELECFREAKS micro:bit Nezha 48 IN 1 Inventor's Kit 套件組 (第一集)

Nezha Inventor's Kit基於 Planet X 傳感器，專為 BBC micro:bit 設計。
它包含多個傳感器和組件，包括LED、trimpot、土壤濕度感測器、超聲波感測器、碰撞感測器、路線跟踪感測器等，
還有400多塊樂高積木。該套件能夠構建超過 48 個案例，旨在培養和激發孩子的創造力和想像力。

讓每個孩子都成為Nezha發明家吧！

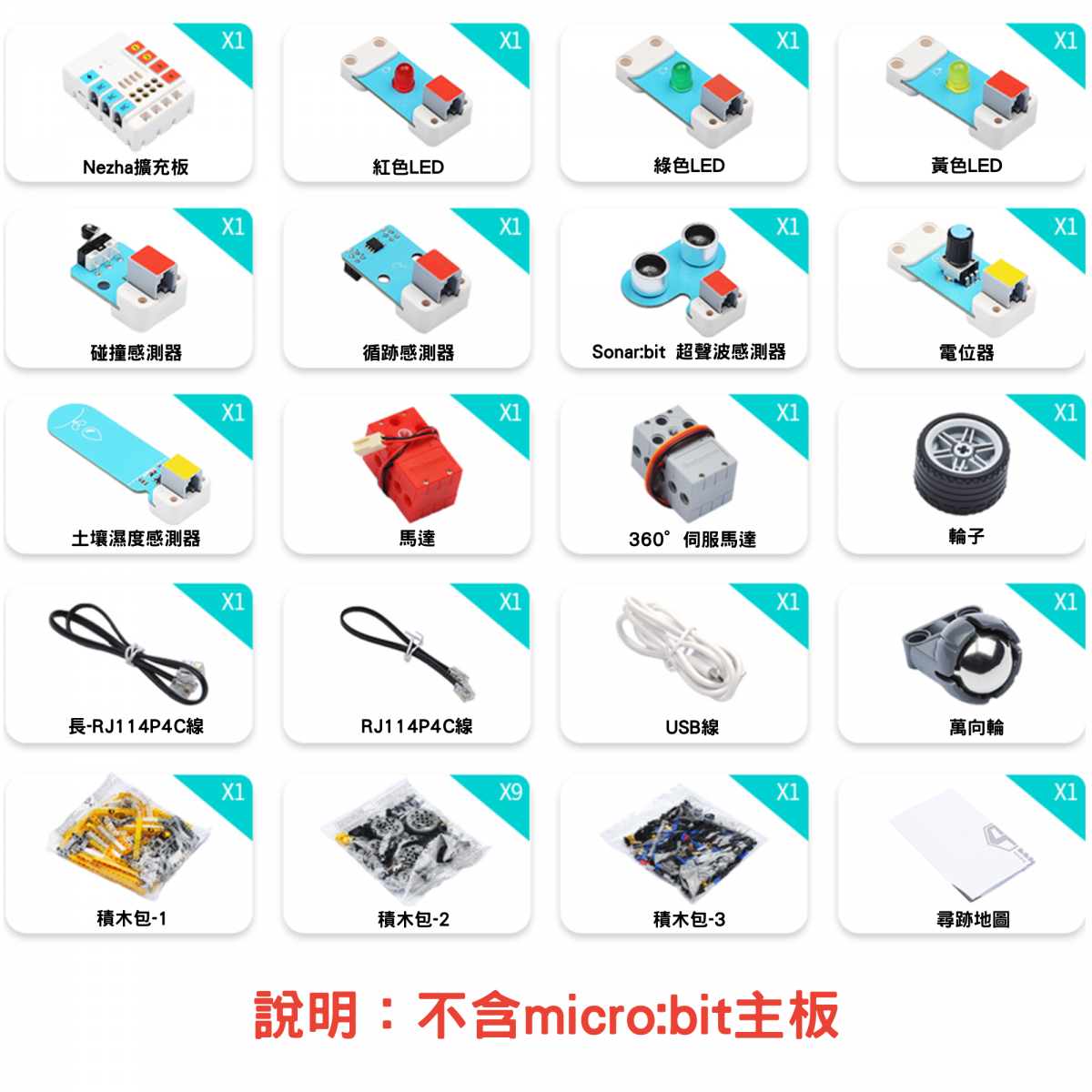

套件清單

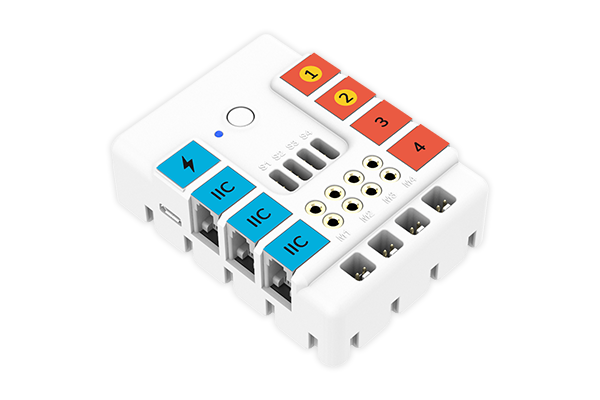

Nezha (哪咤) 是一款全能型的micro:bit擴充板。板載4路舵機驅動，4路電機驅動，7路傳感器擴展接口；傳感器接口均采用RJ11接頭，防呆防反插，方便學生們在課堂上快速準確連線；外殼設有樂高和慧魚結構件兼容接口，可將電子模塊與主流結構件結合起來，方便學生們搭建個性化的micro:bit創意編程作品。

當處於關機狀態下，按一次電源開關即可開機，此時電源指示燈點亮；
當處於開機狀態下，連續按下兩次電源開關即可關機，此時電源指示燈熄滅；
當開機狀態下，發現電源指示燈閃爍，則是電量不足，可以通過USB電源接口進行充電。

*點擊Makecode於Menu的Extensions(擴充),輸入【nezha】或【哪吒】以下載專用的擴充積木。

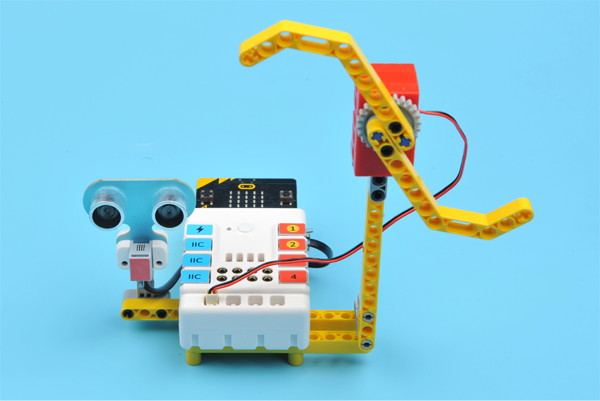

應用01：機械蝦

1.1. 簡介

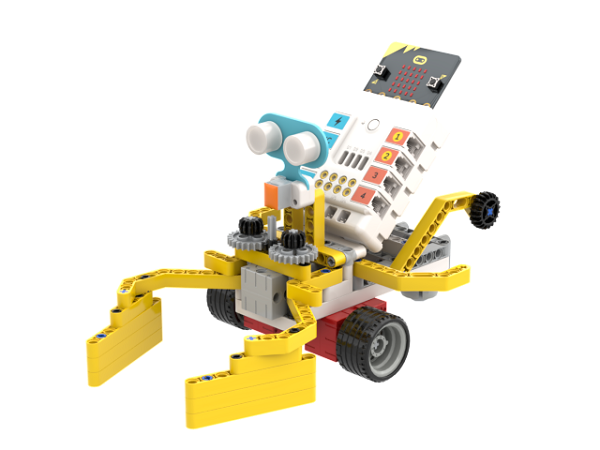

使用 Nezha Inventor's Kit 套件製作機械蝦。

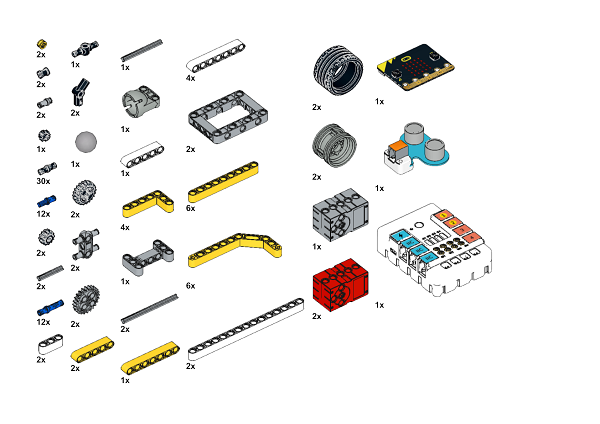

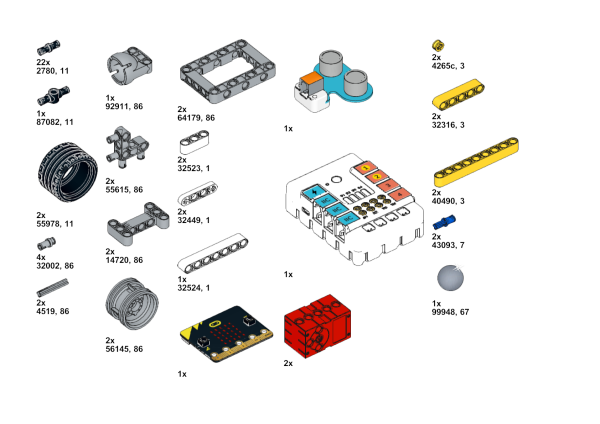

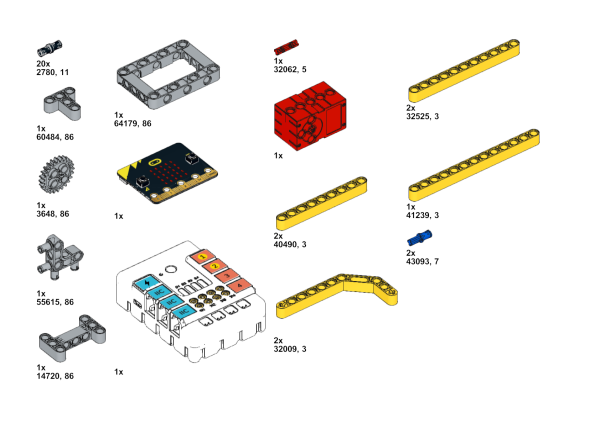

1.2. 所需材料

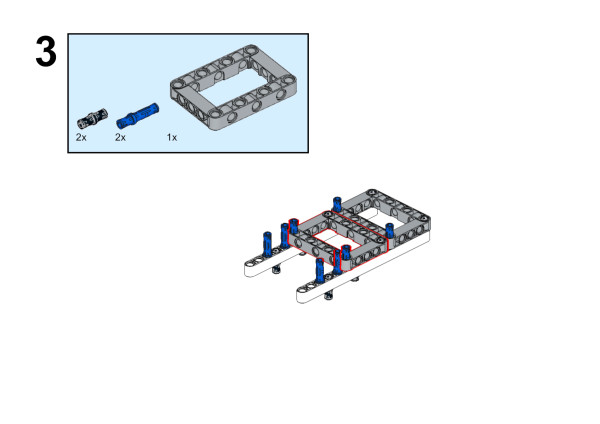

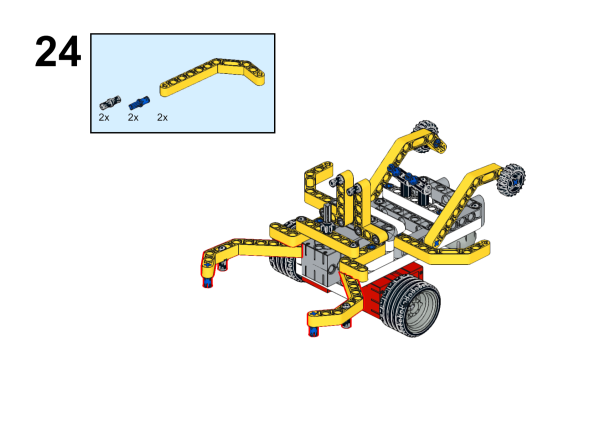

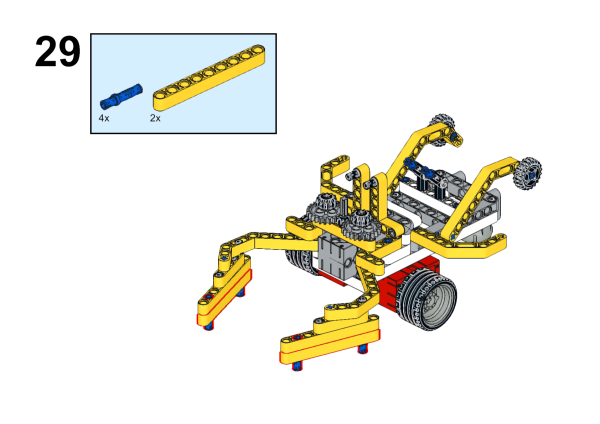

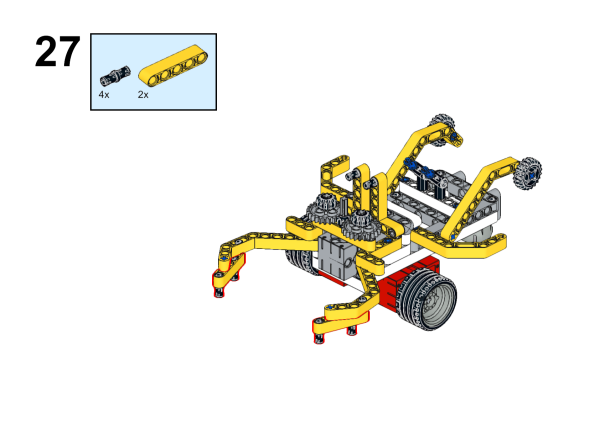

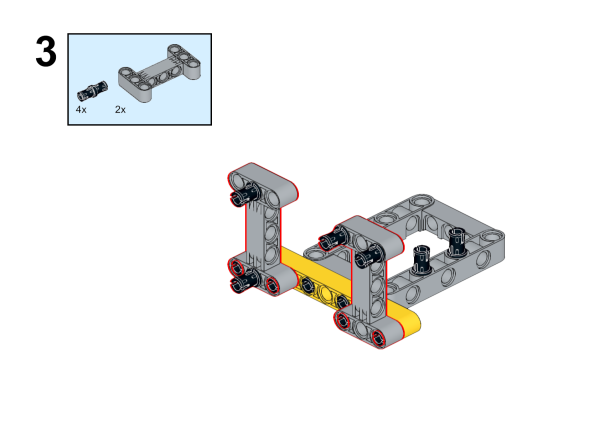

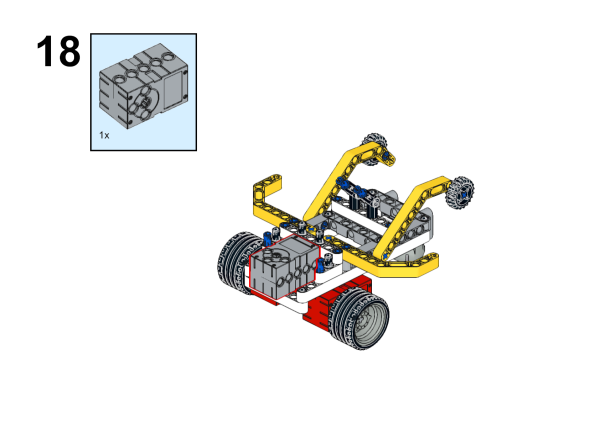

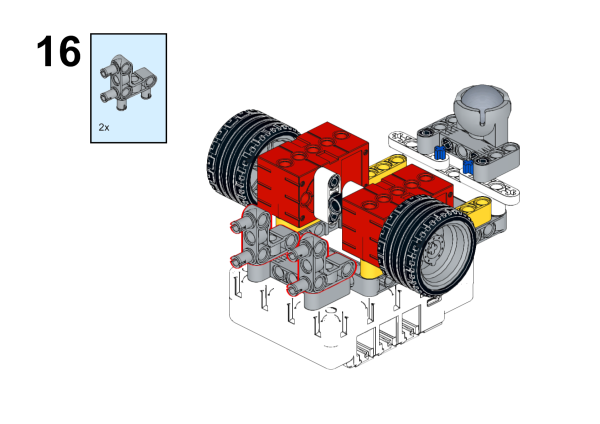

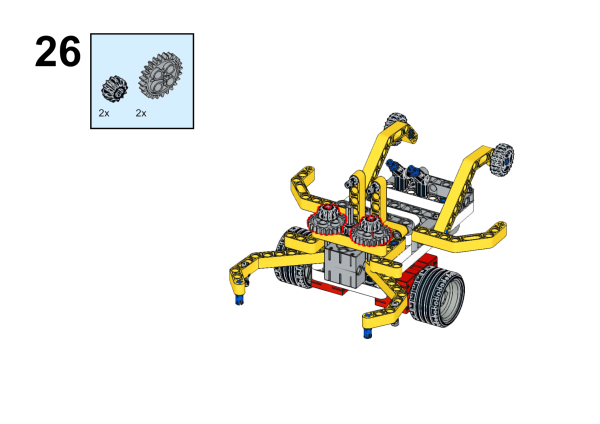

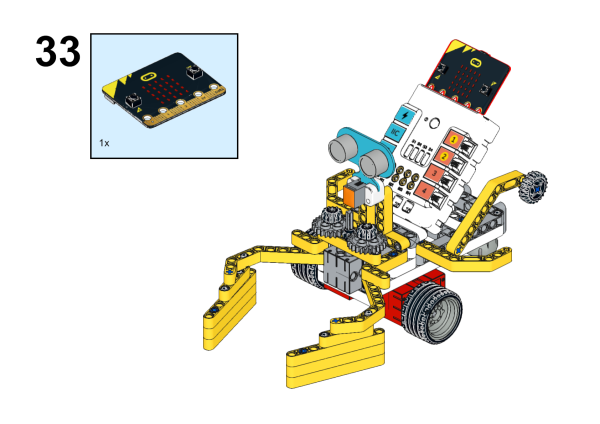

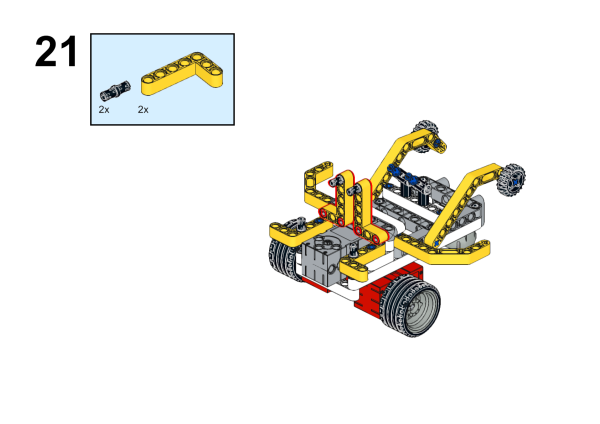

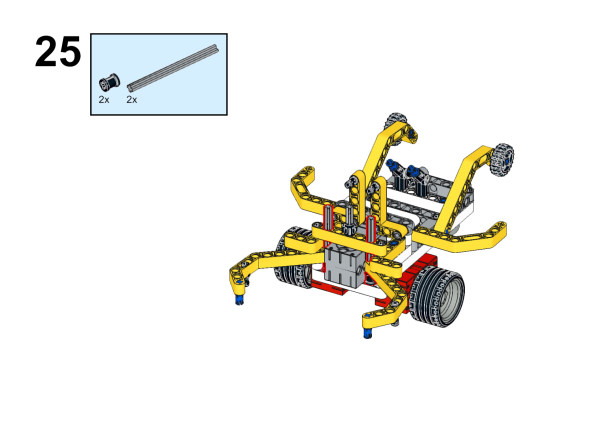

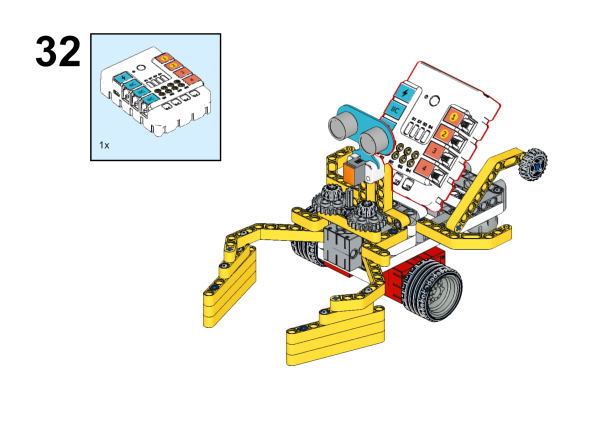

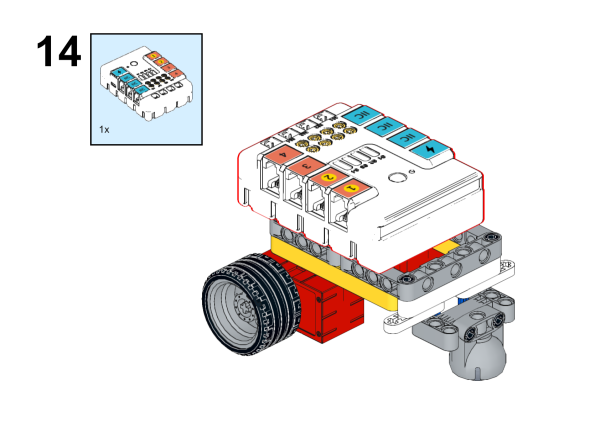

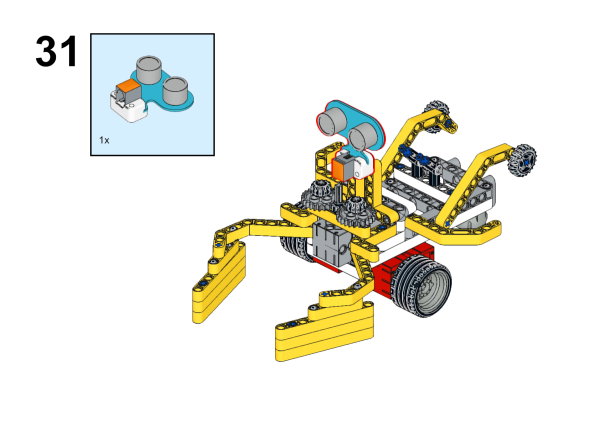

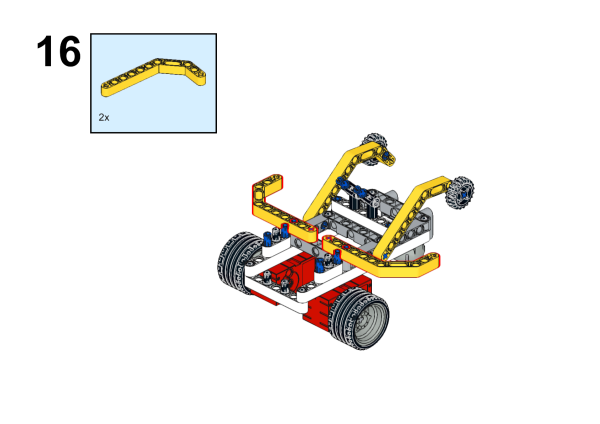

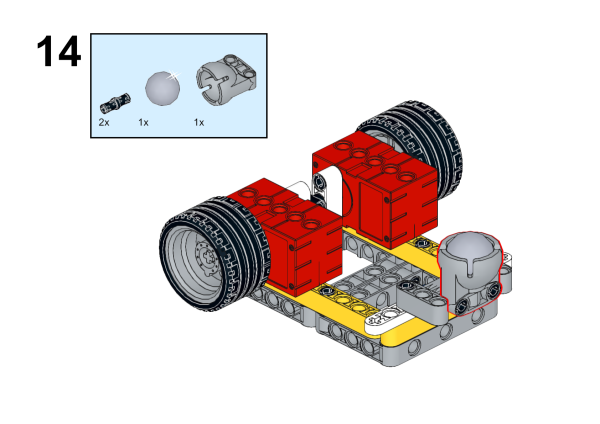

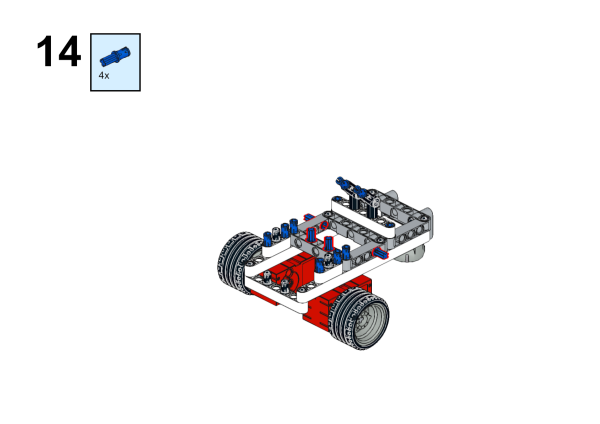

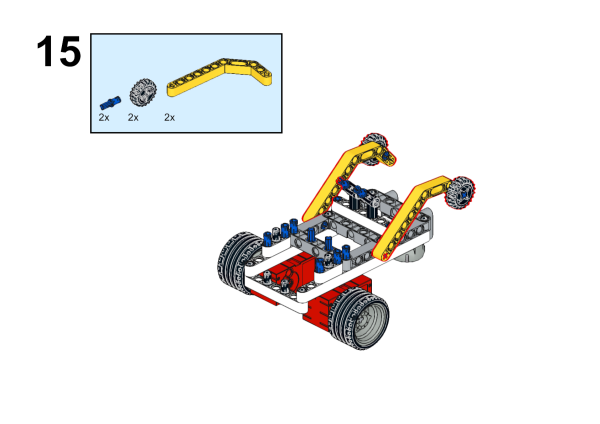

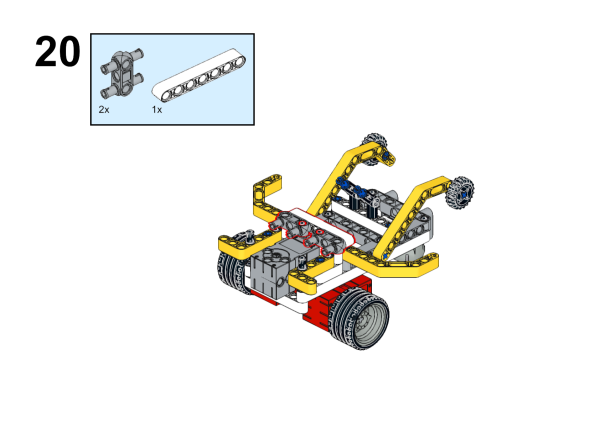

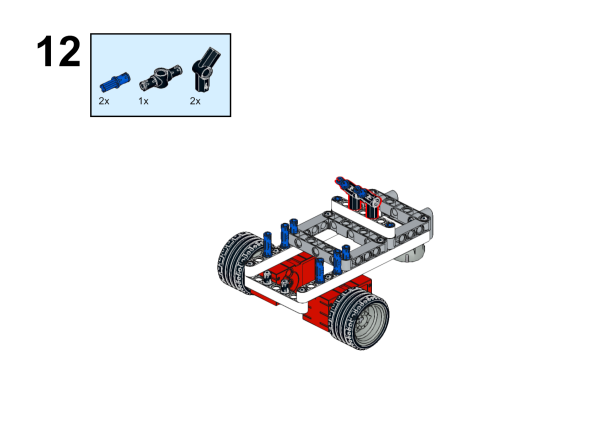

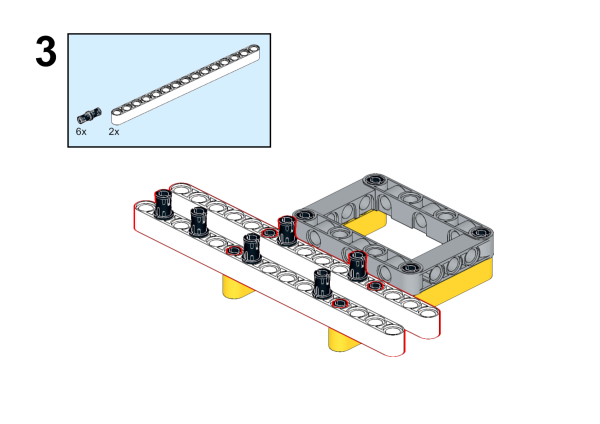

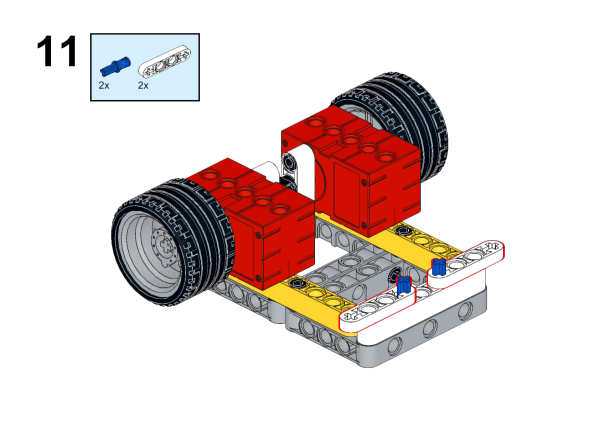

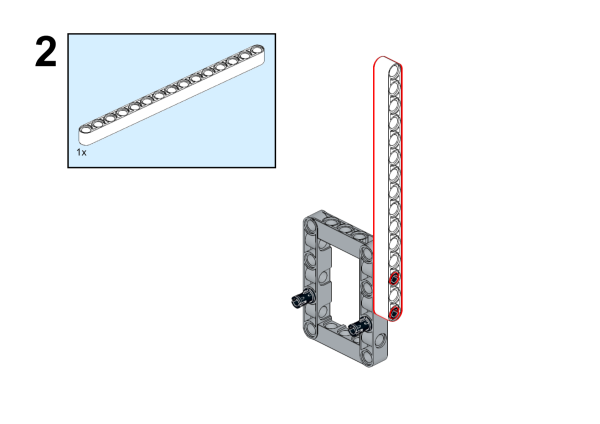

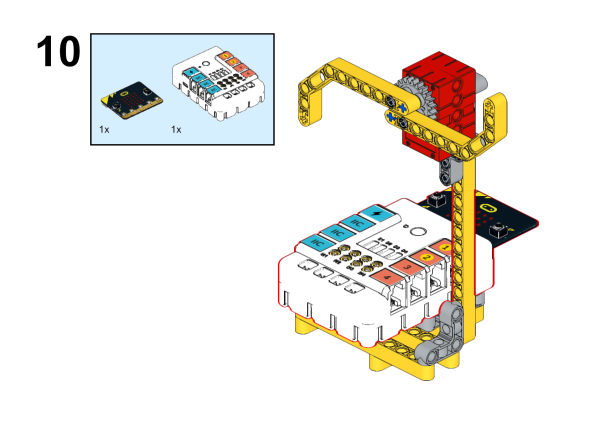

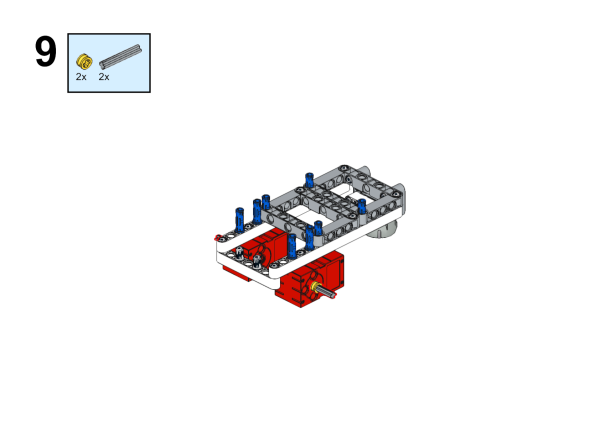

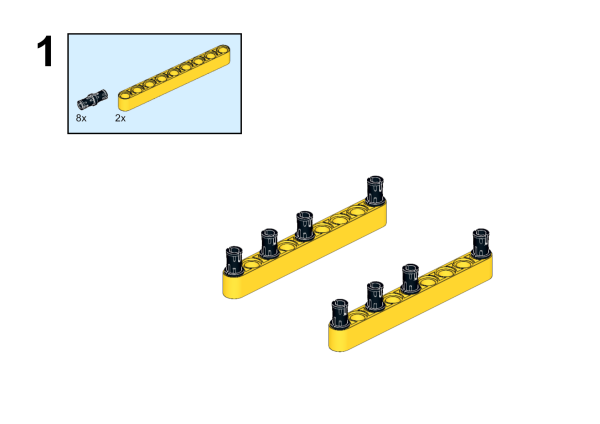

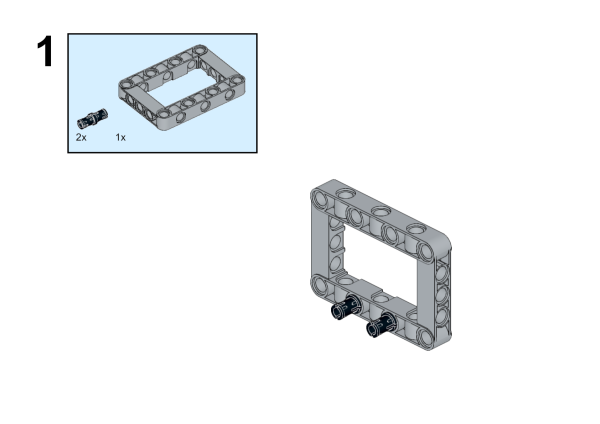

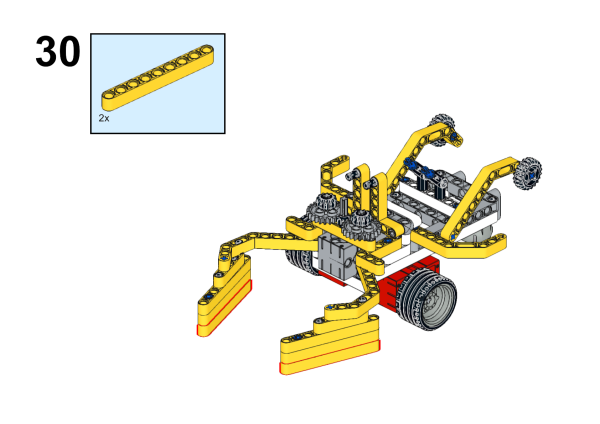

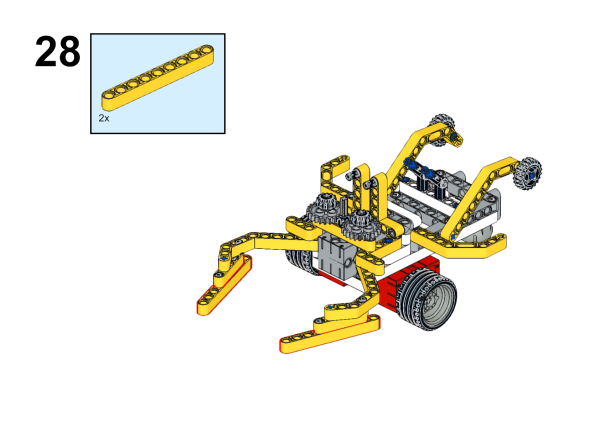

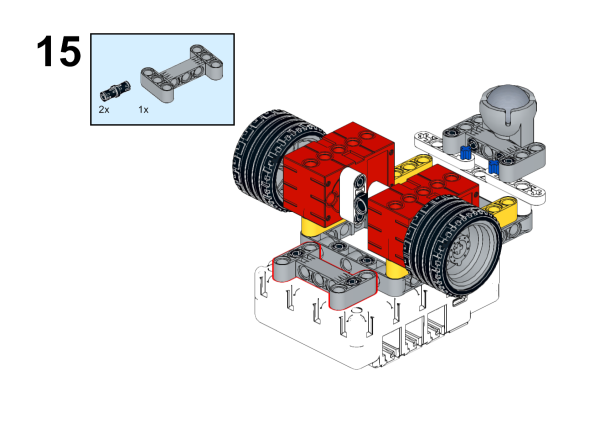

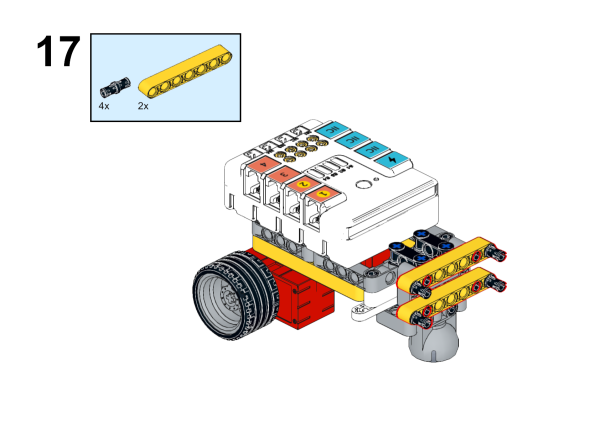

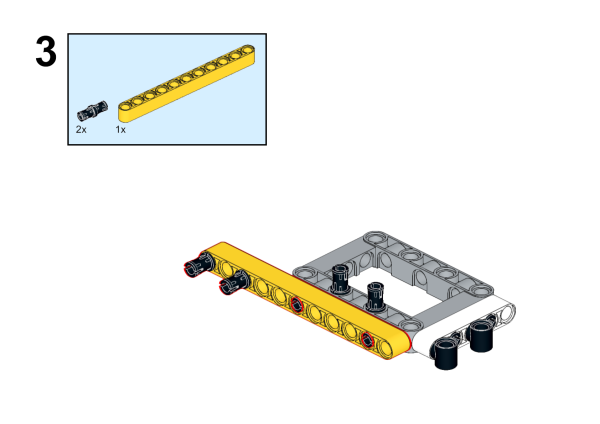

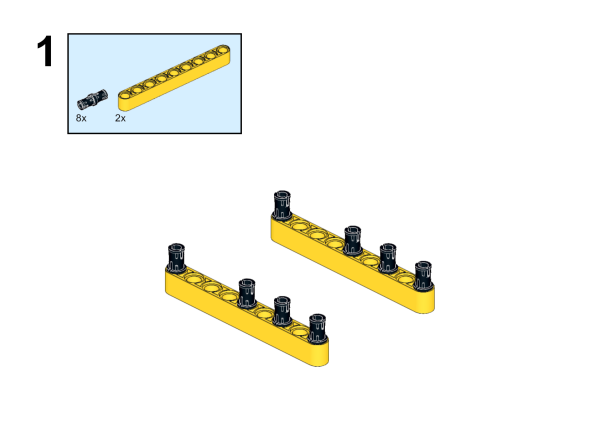

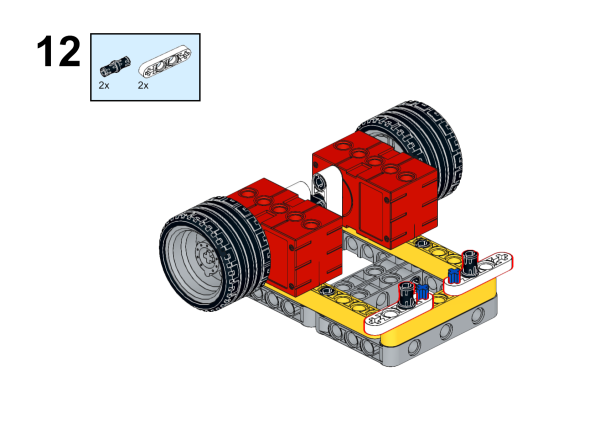

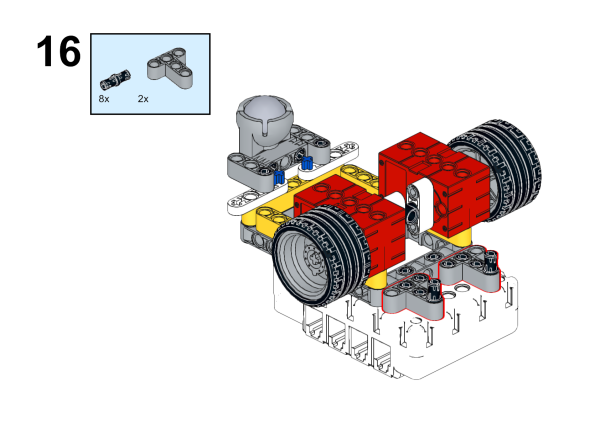

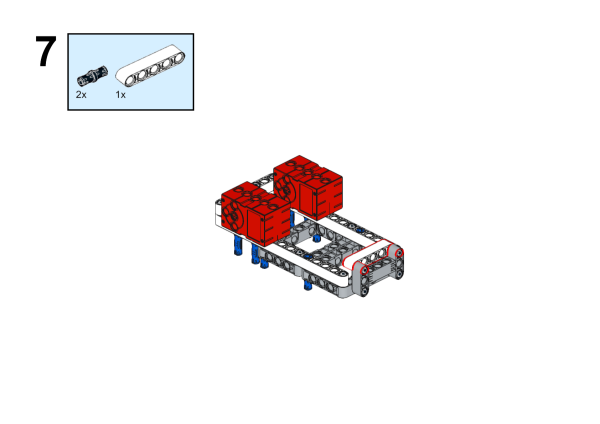

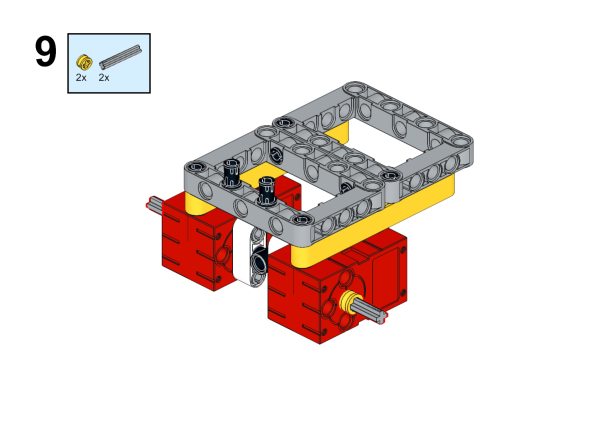

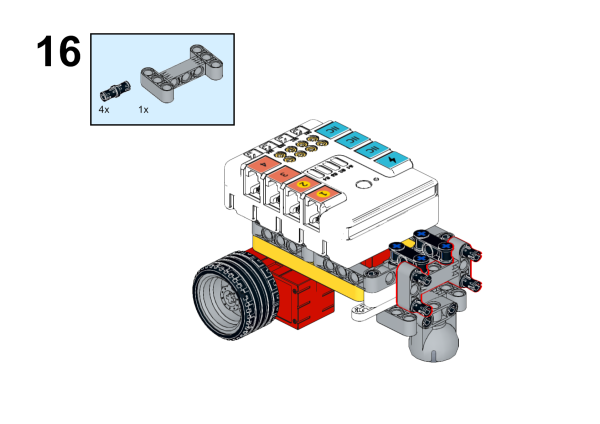

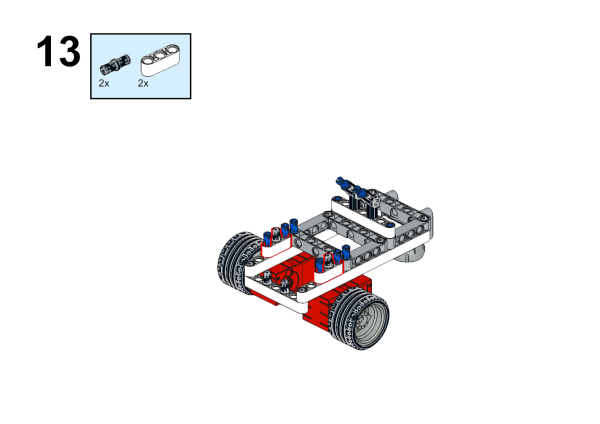

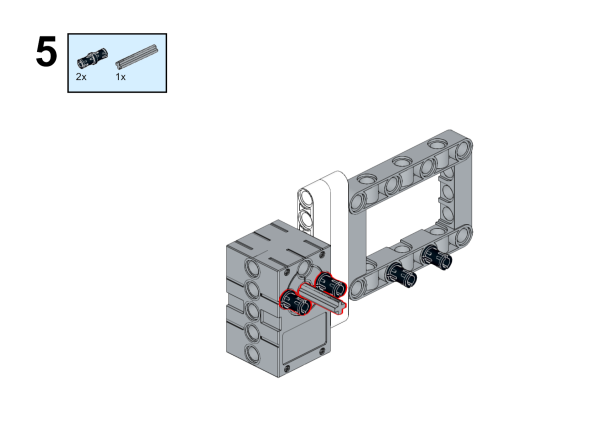

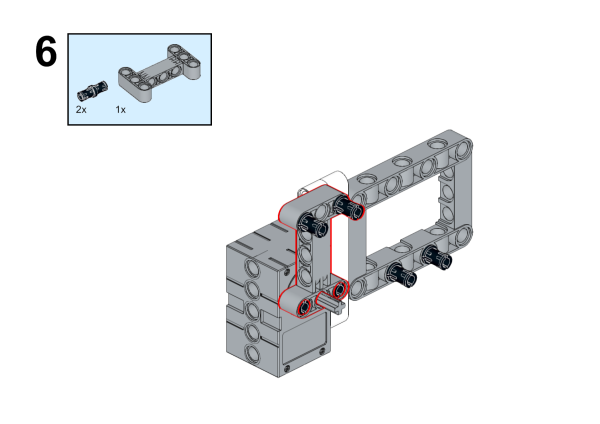

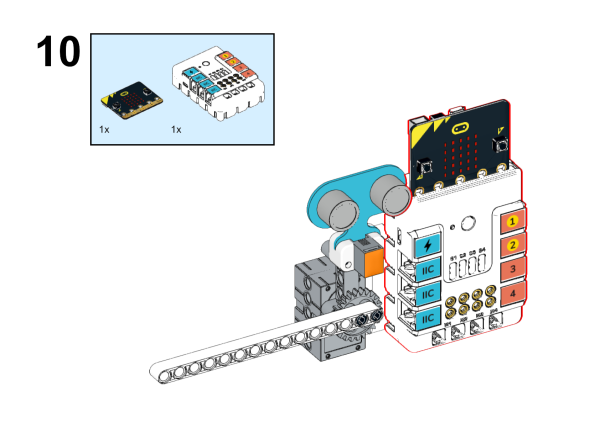

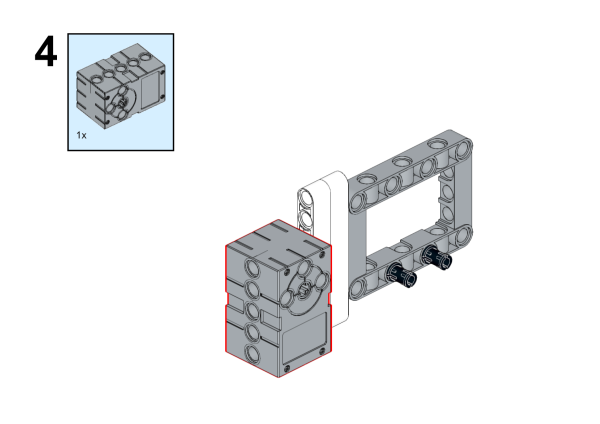

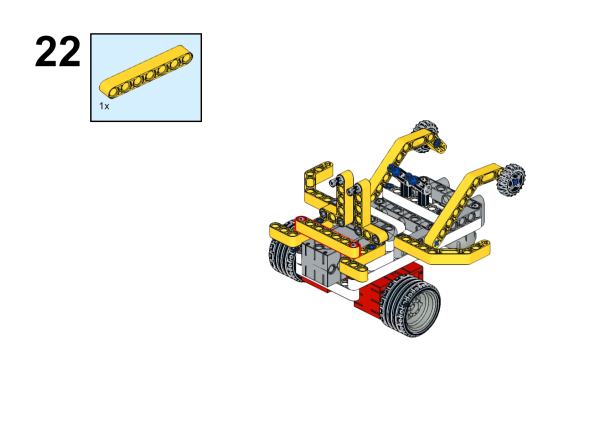

1.3. 組裝步驟

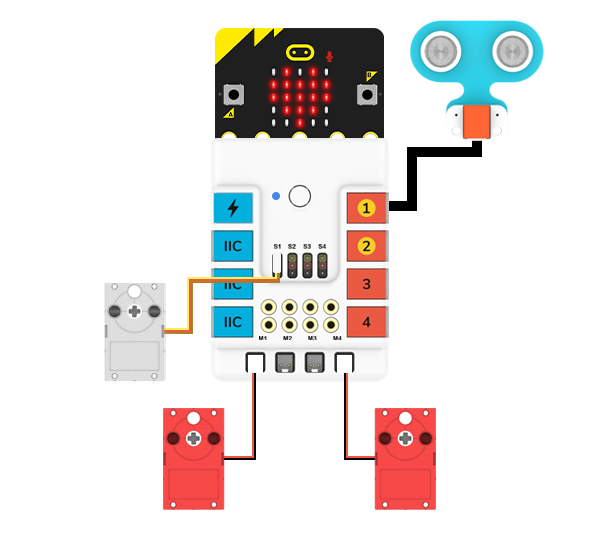

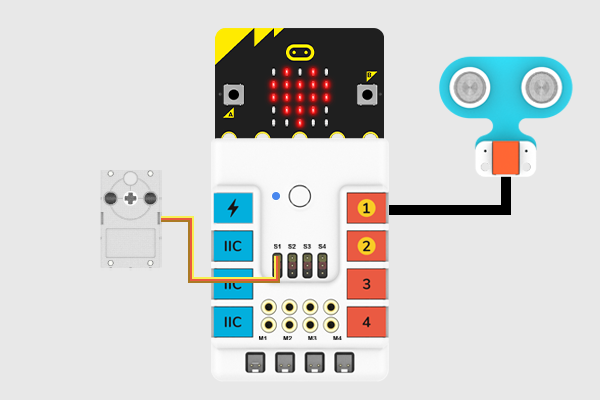

連接示意圖

將Sonar:bit超聲波感測器連接到J1上，將伺服馬達連接到S1上，將兩個馬達連接到哪咤擴充板的M1和M4上。

1.4. 程式

第一步：添加擴充程式

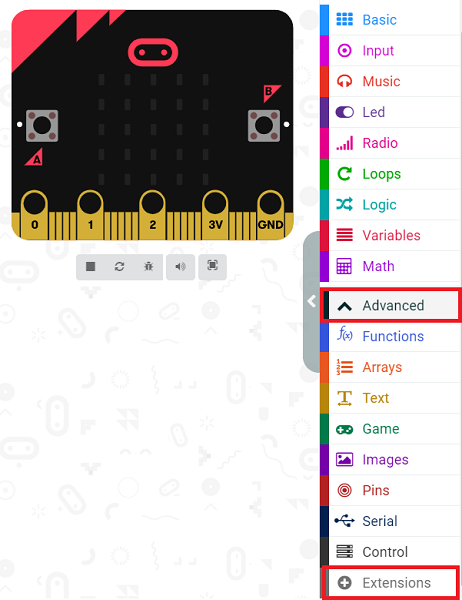

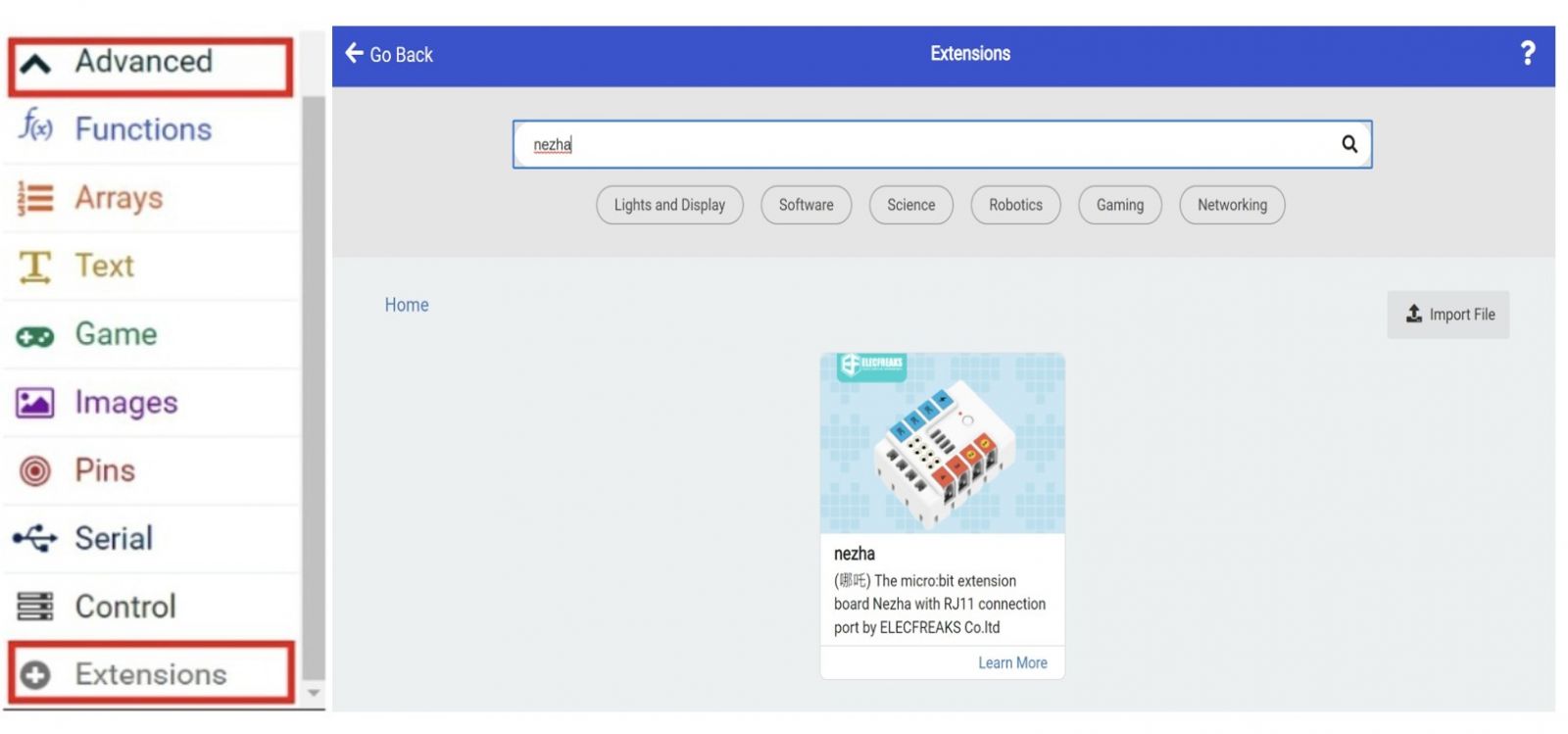

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

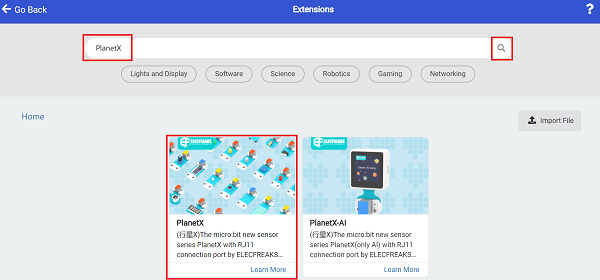

使用Sonar:bit超聲波感測器編程，我們需要下載一個擴充。在對話框中輸入關鍵字【PlanetX】並點擊下載。

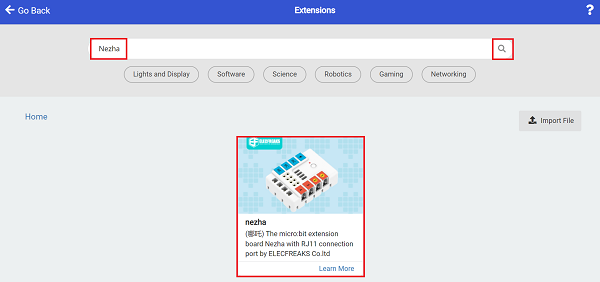

使用哪吒擴充板編程，我們需要下載一個擴充。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

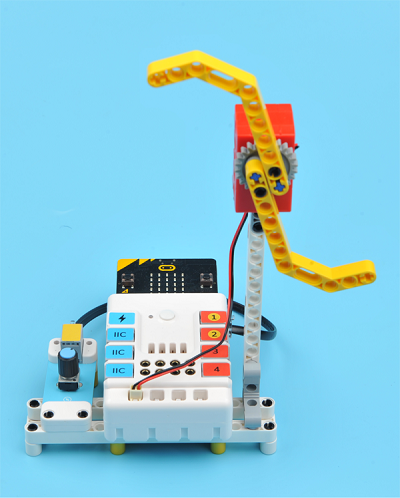

成果

通電後，機械蝦向前移動並揮動鉗子，如果感測到有障礙物，它將轉換方向。

應用02：澆花提醒器

2.1. 簡介

有些植物可以使人們生活得更健康。例如，在8-10平方米的房間里擺放一盆蒔蘿，就相當於一個空氣凈化器，可以有效地吸收空氣中的甲醛、苯和三氯乙烯等有害氣體。因此，我們可以制作一個簡單的澆水裝置來幫助我們照顧植物。

2.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

紅色LED × 1

綠色LED × 1

土壤濕度感測器 × 1

RJ11線 × 3

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

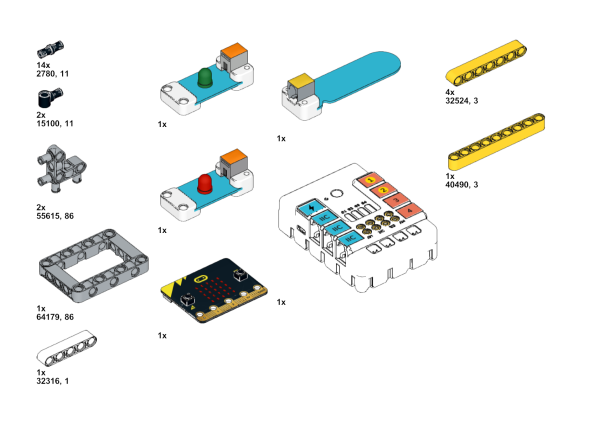

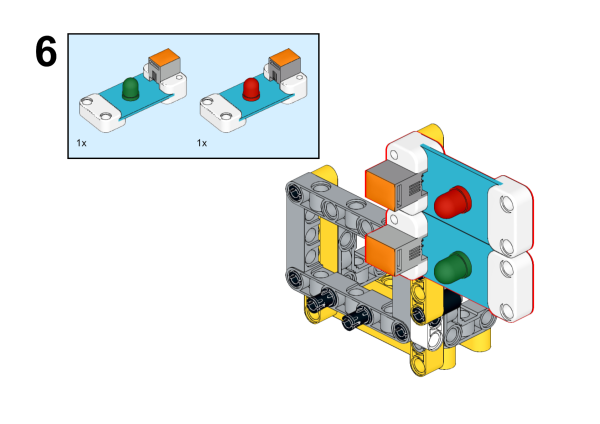

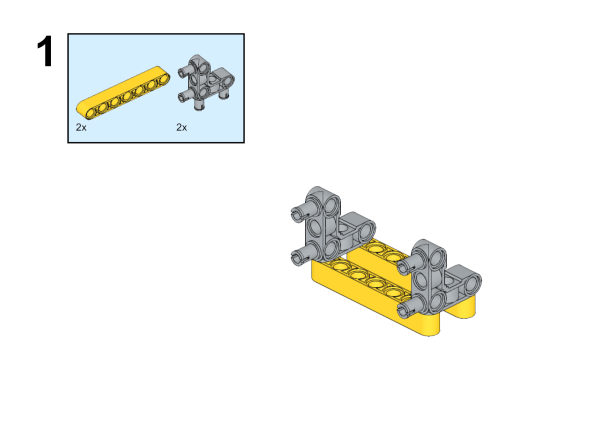

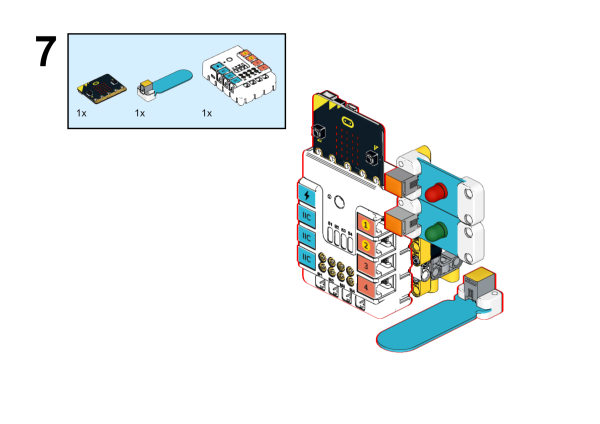

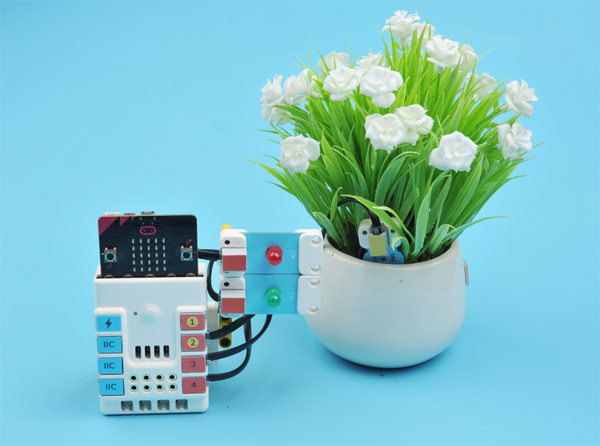

連接示意圖

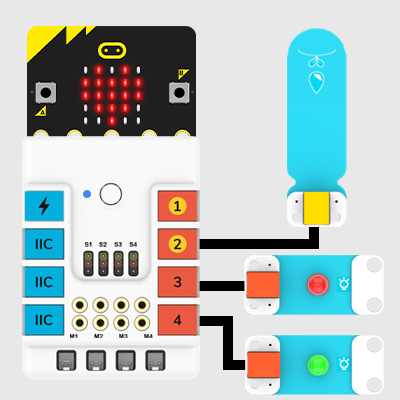

如圖所示，將綠色LED連接到J4，紅色LED連接到J3，土壤濕度感測器連接到哪咤擴充板的J2。

組裝步驟

組裝影片連結：https://youtu.be/YxEKEoDB6FQ

2.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

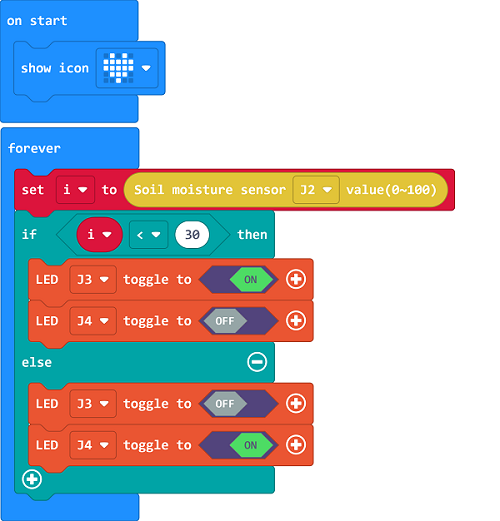

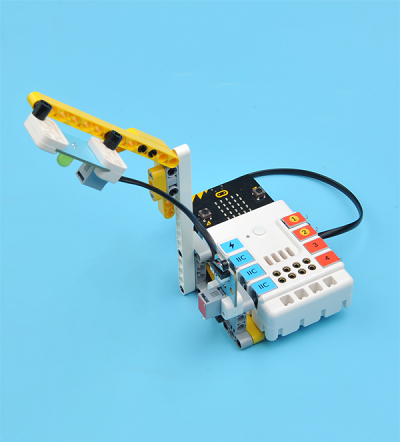

成果

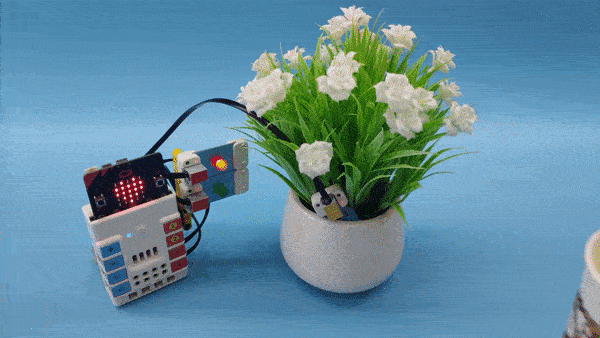

如果土壤濕度感測器從地球上得到一個低的數值，紅色LED燈就會亮起，提醒澆水，否則綠色LED燈則會亮起。

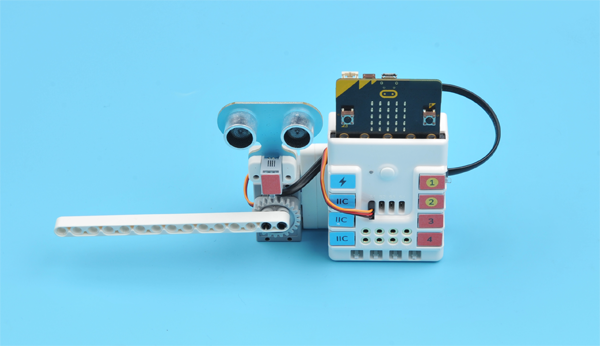

應用03：超聲波自動門

3.1. 簡介

一個簡單的自動感應門。當超聲波感測器偵測到有人接近時，micro:bit控制伺服馬達自動開門。當沒有人接近時，micro:bit控制伺服馬達自動關門。

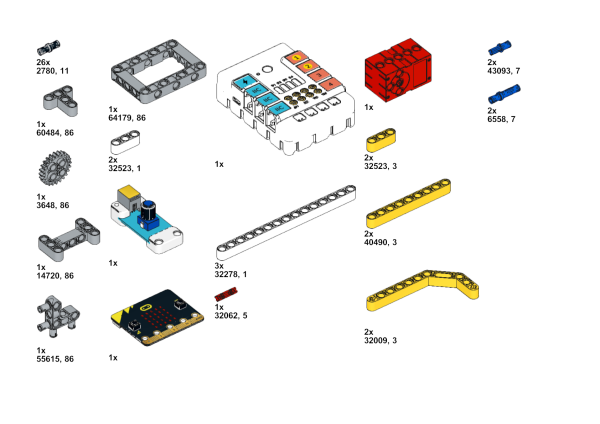

3.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

360° 伺服馬達 × 1

Sonar:bit超聲波感測器 × 1

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

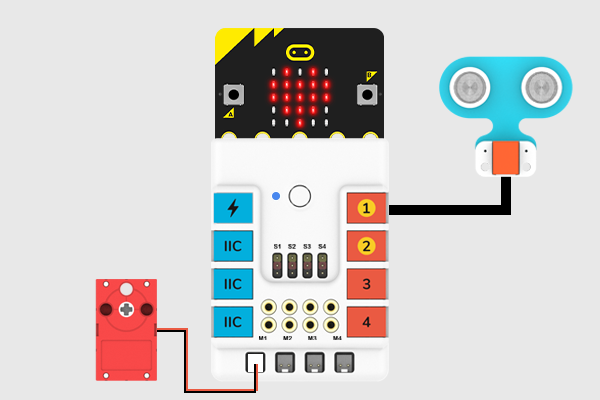

如圖所示，將360°伺服馬達連接到S1，將超聲波感測器連接到哪咤擴充板的J1。

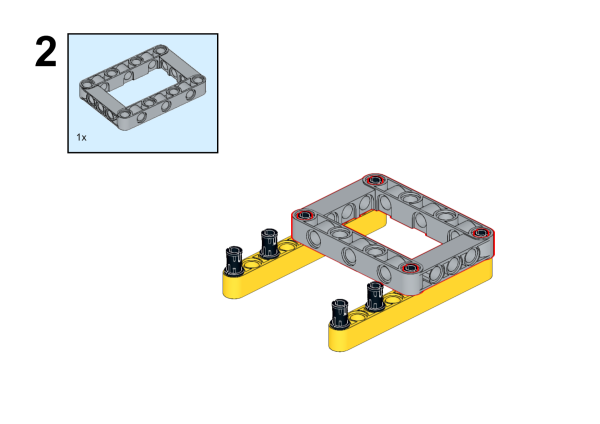

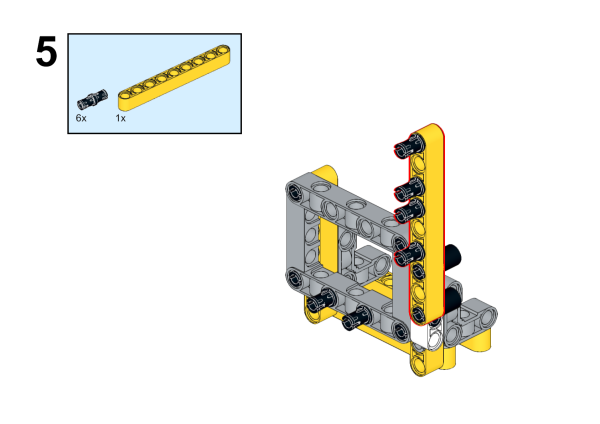

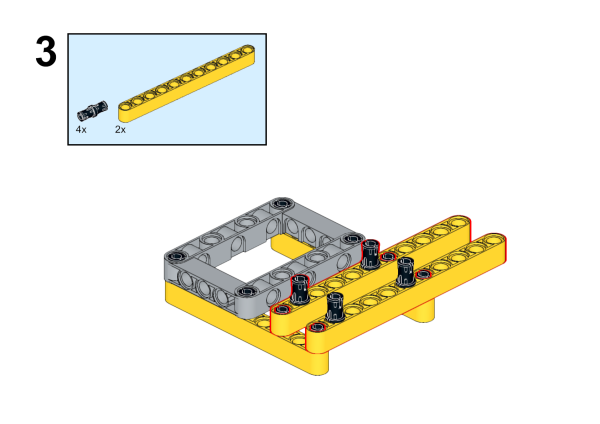

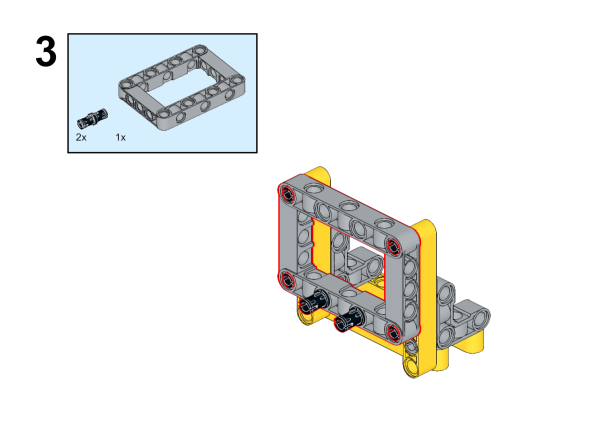

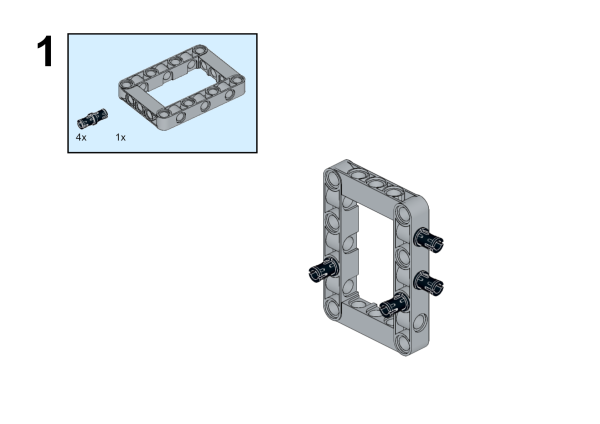

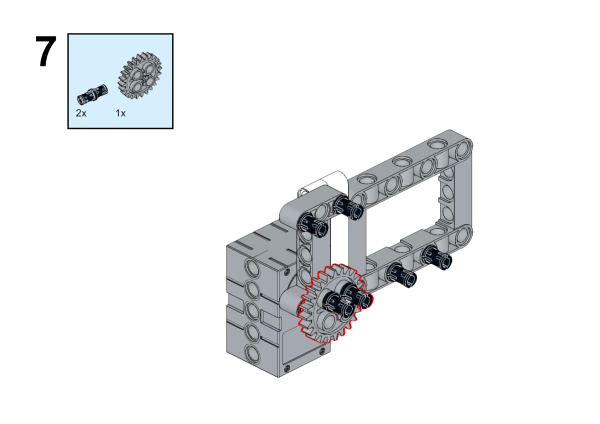

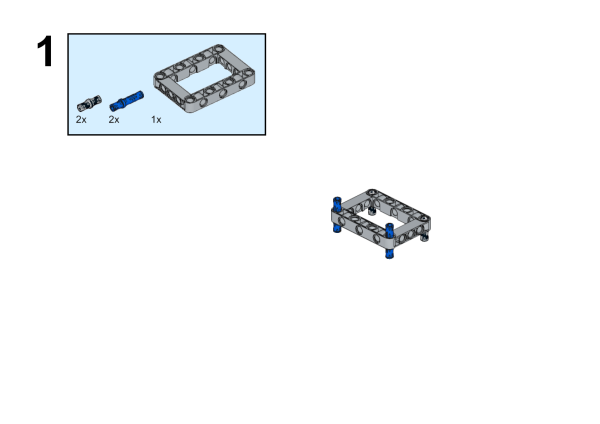

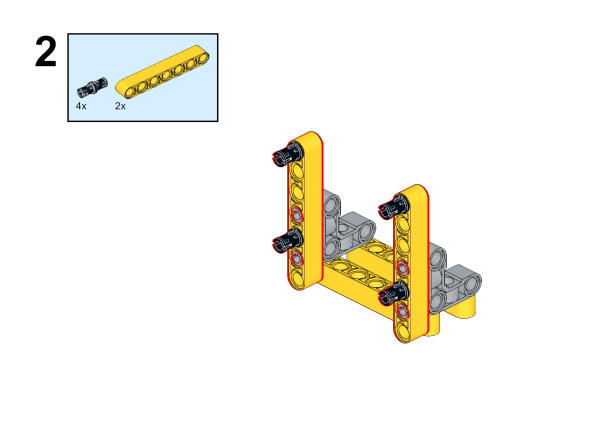

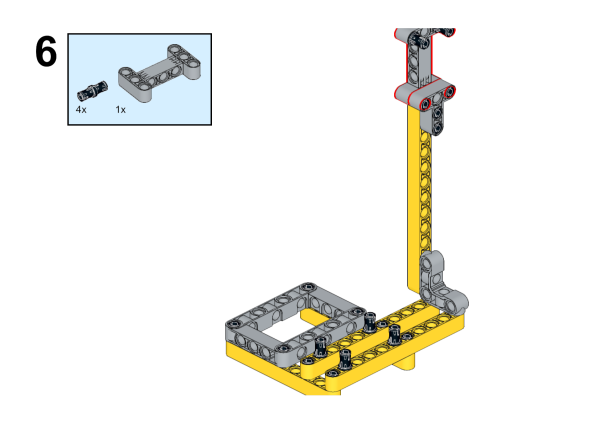

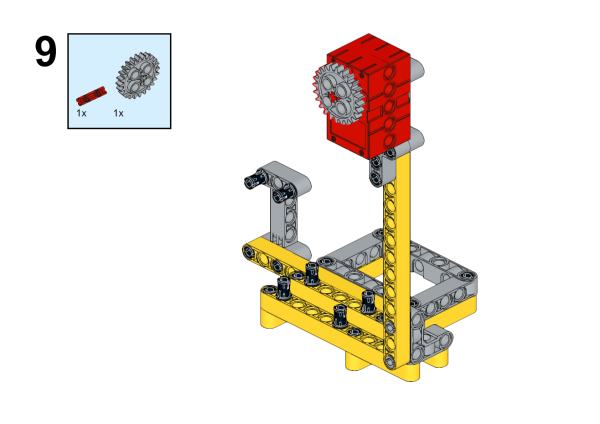

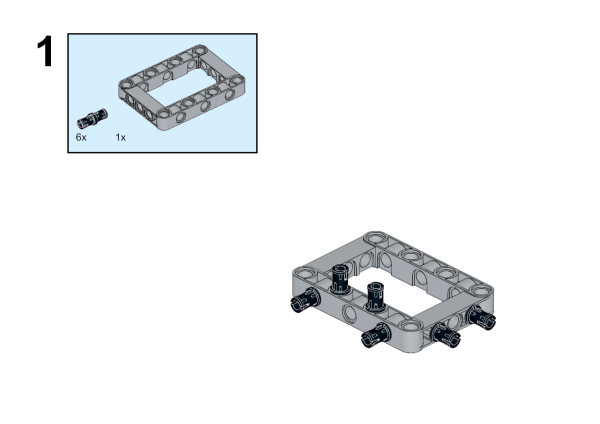

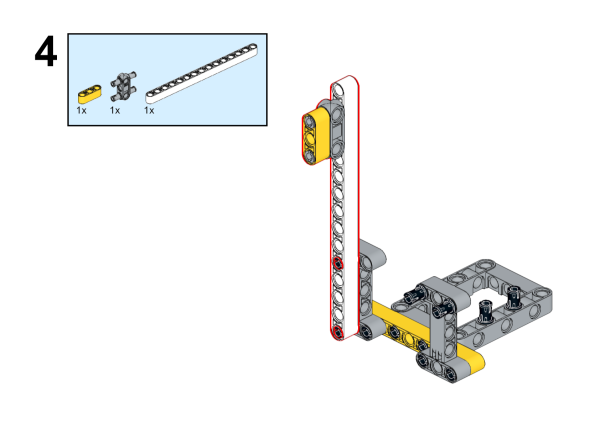

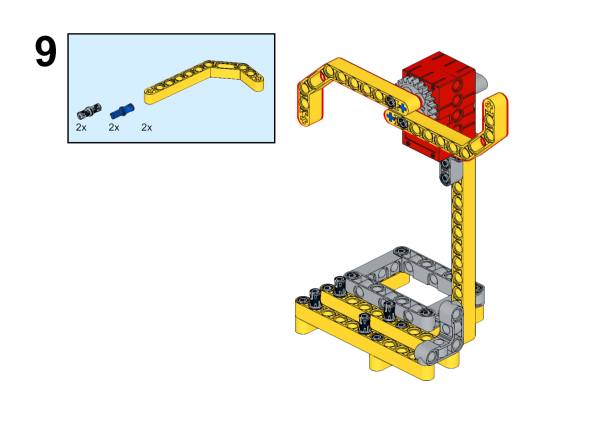

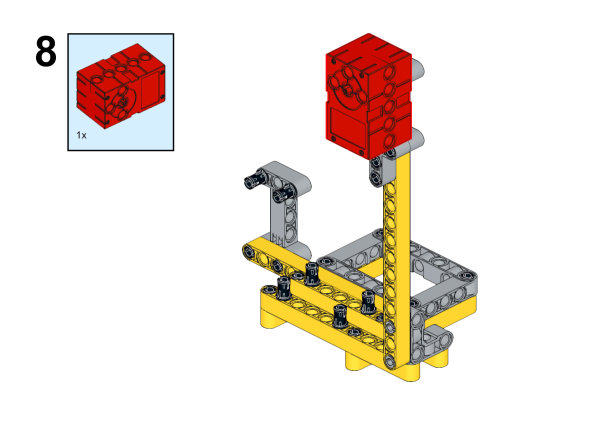

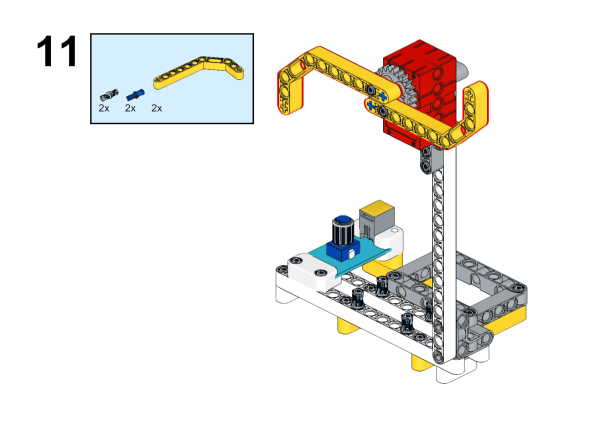

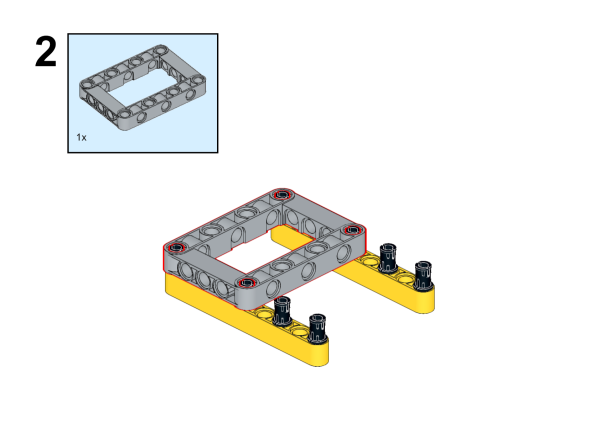

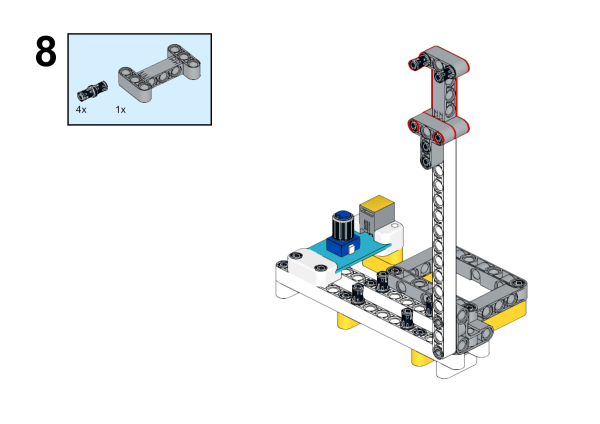

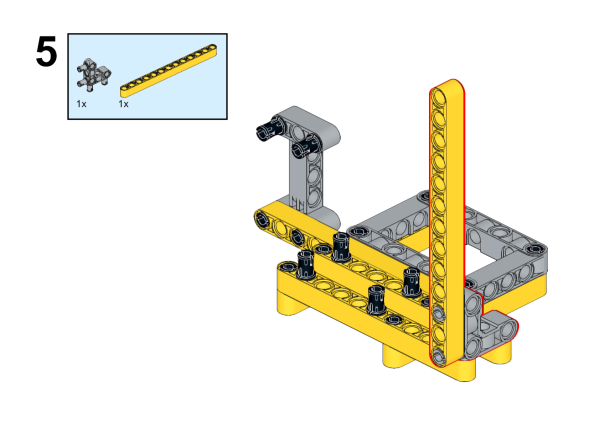

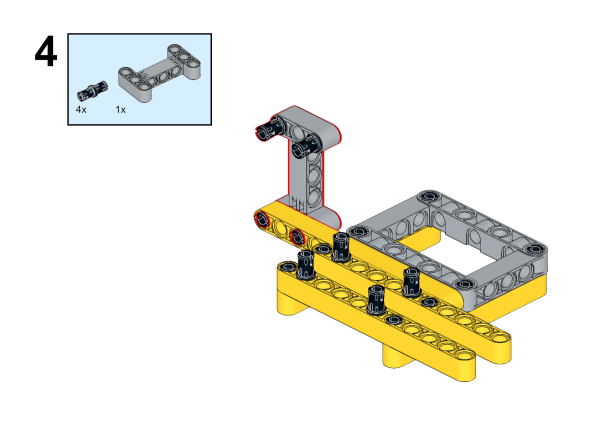

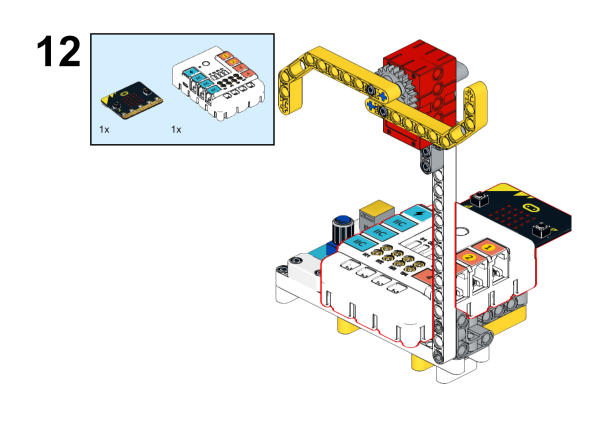

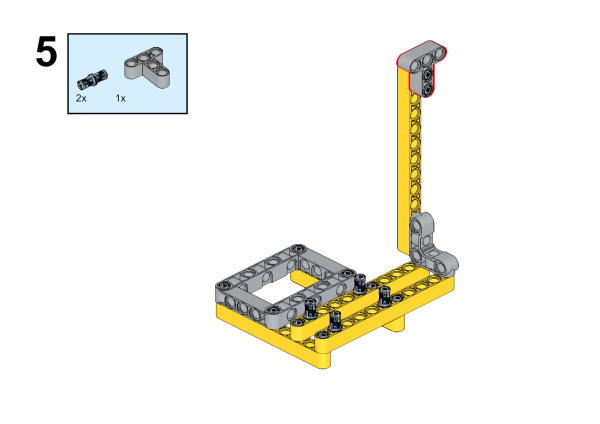

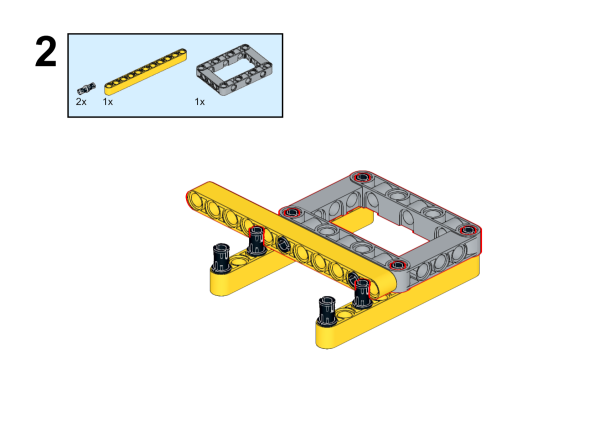

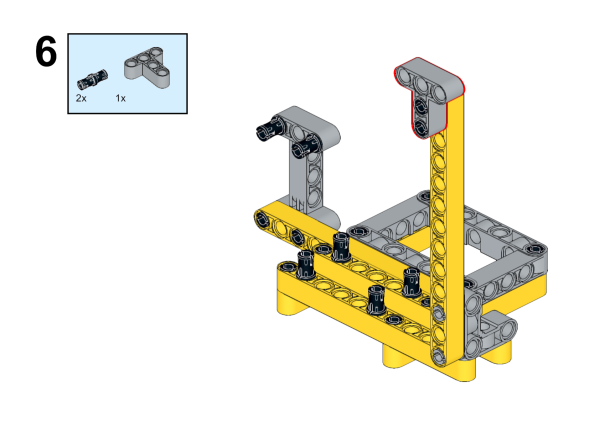

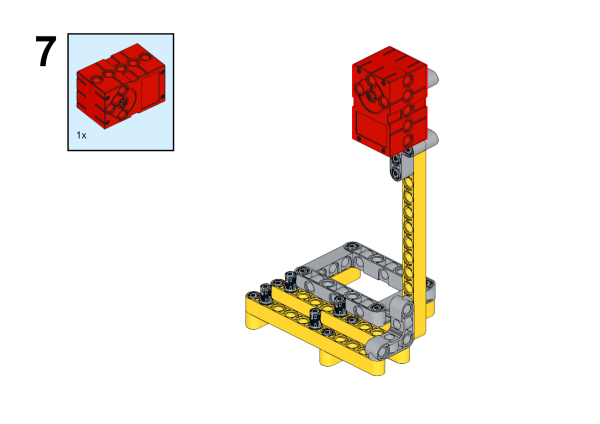

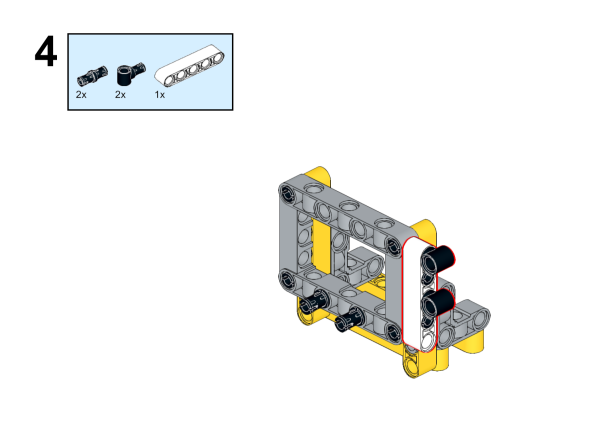

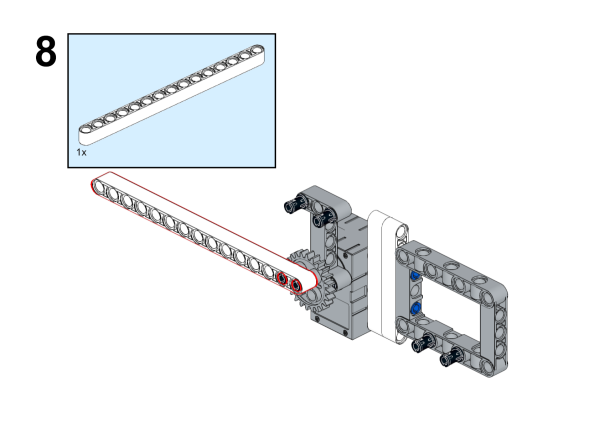

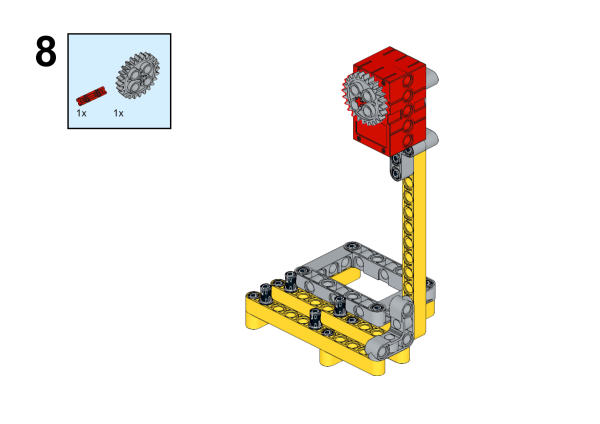

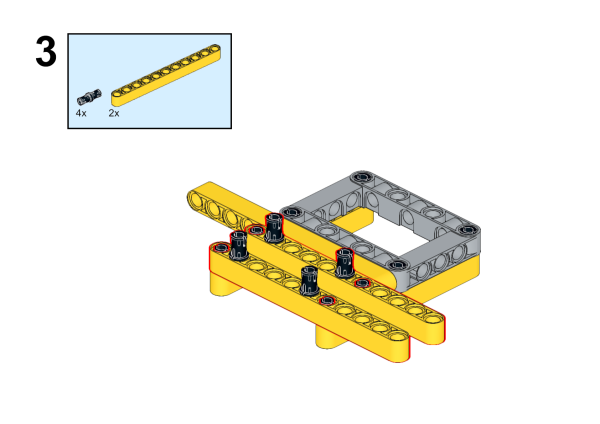

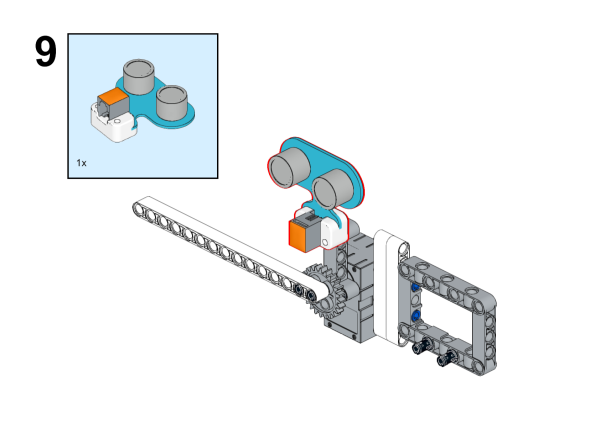

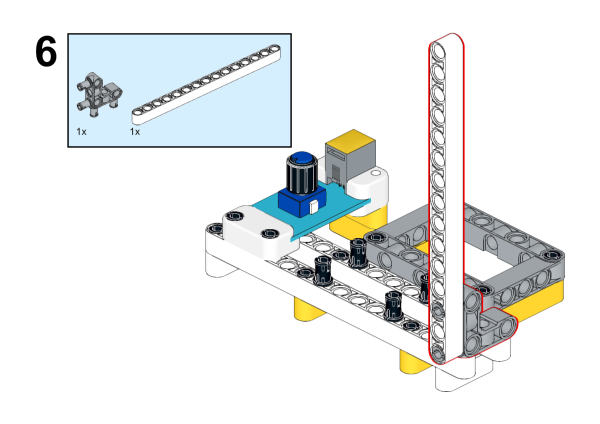

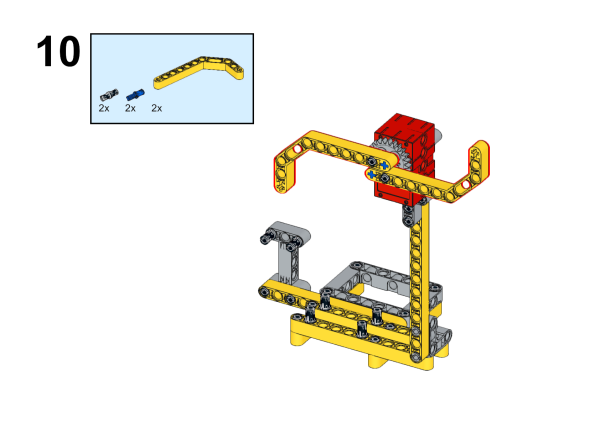

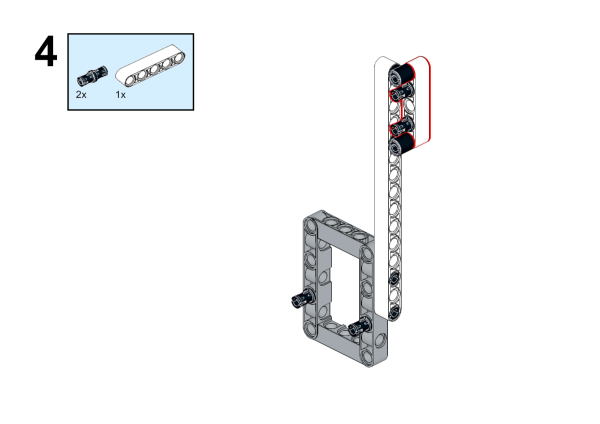

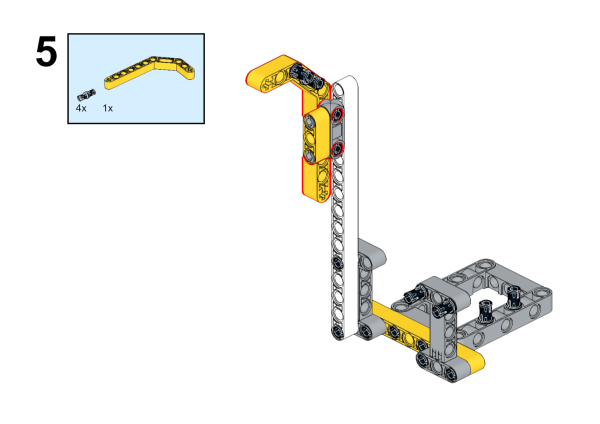

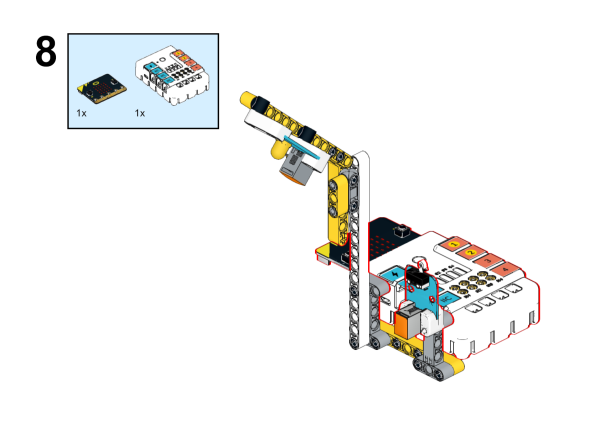

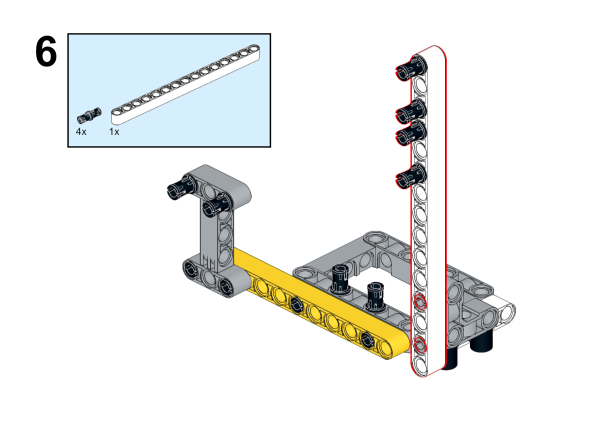

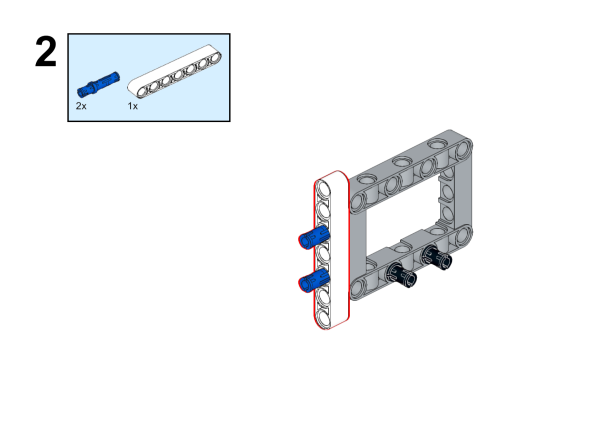

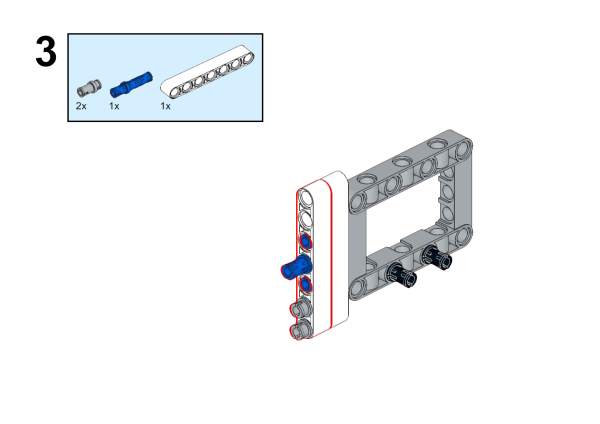

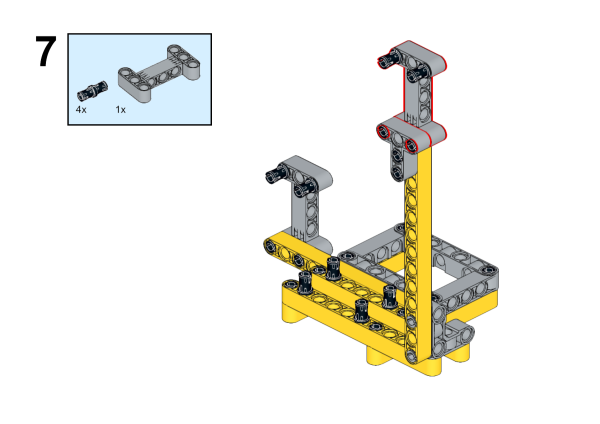

組裝步驟

組裝影片連結：https://youtu.be/nOh7YCmcotA

3.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

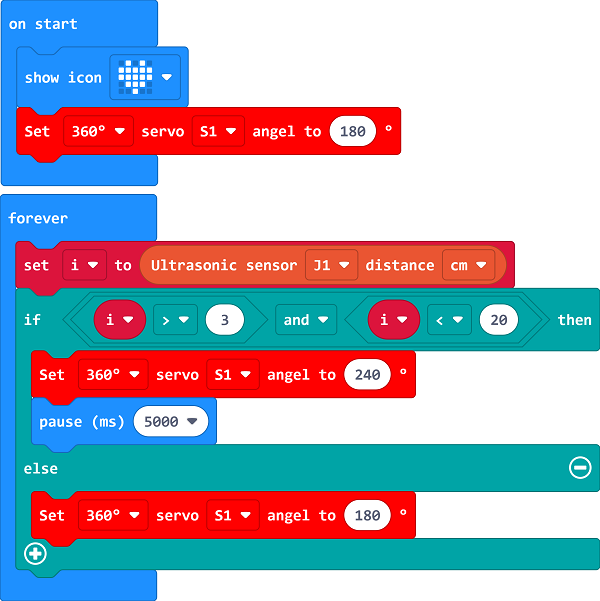

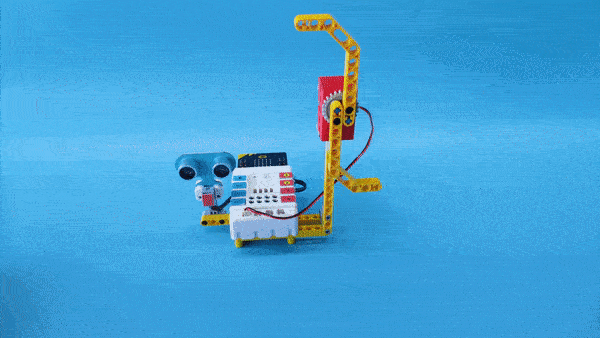

成果

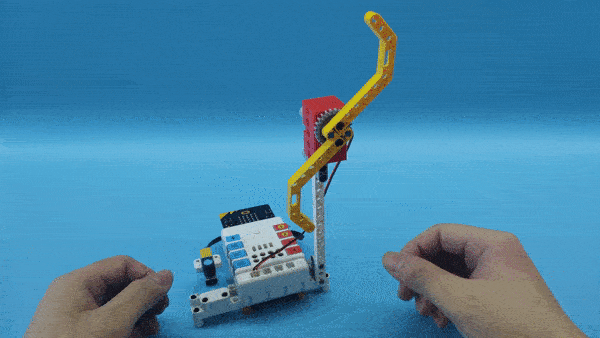

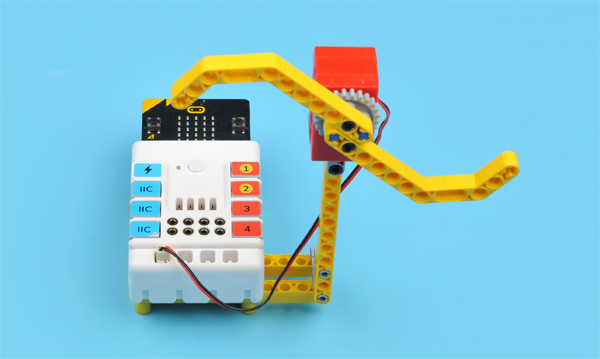

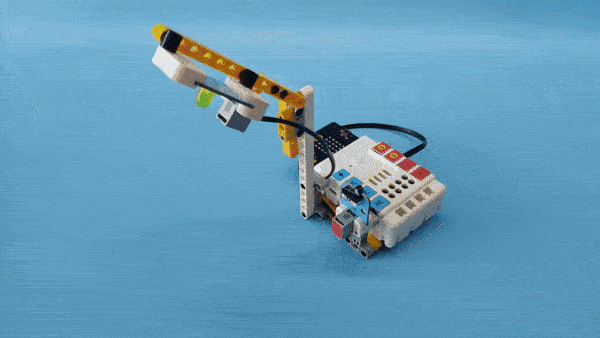

當超聲波感測器偵測到任何物體時，閘門將自動打開。

應用04：迷你桌燈

4.1. 簡介

使用micro:bit制作一個迷你桌燈，並透過碰撞感測器控制LED燈的開啟或關閉。

4.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

黃色LED × 1

碰撞感測器 × 1

RJ11線 × 2

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

如圖所示，將碰撞感測器連接到J1，將黃色LED連接到哪咤擴充板的J2。

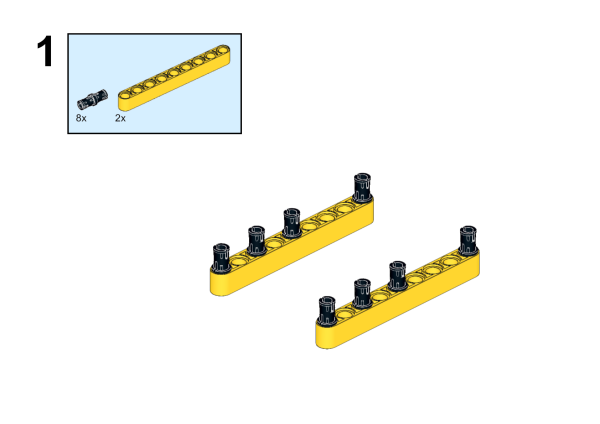

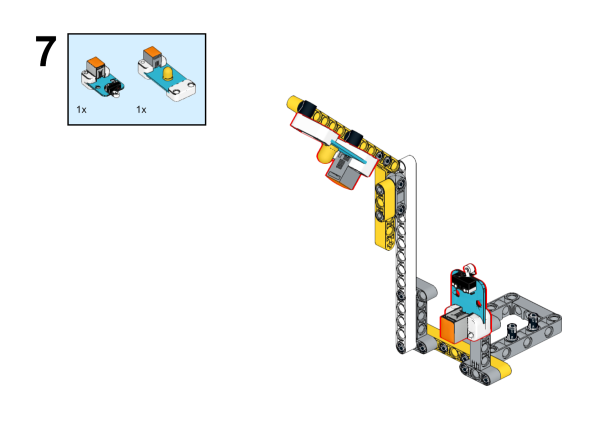

組裝步驟

組裝影片連結：https://youtu.be/BBP1Nx6t090

4.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

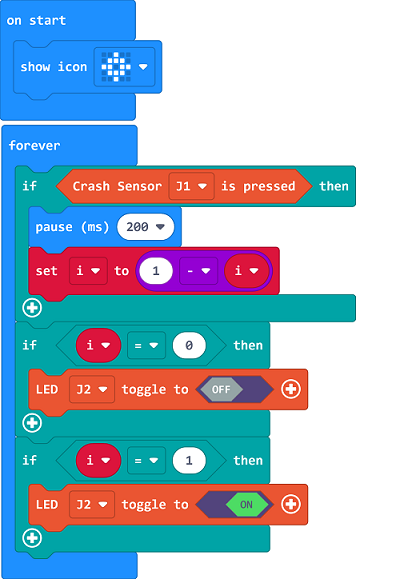

成果

碰撞感測器控制LED燈讓其開啟或關閉。

應用05：自動烘手機

5.1. 簡介

把手放在自動烘手機的出風口下，它就會自動出風來除濕、吹幹手部，然後自動停風並關閉。它可以滿足不使用毛巾擦乾手和防止疾病交叉感染的需求。因此，我們可以用micro:bit來做一個自動烘手機。

5.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

Sonar:bit超聲波感測器 × 1

馬達 × 1

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

如圖所示，將超聲波感測器連接到J1，馬達接到哪咤擴充板的M1。

組裝步驟

組裝影片連結：https://youtu.be/5kB0bYEsJ1c

5.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

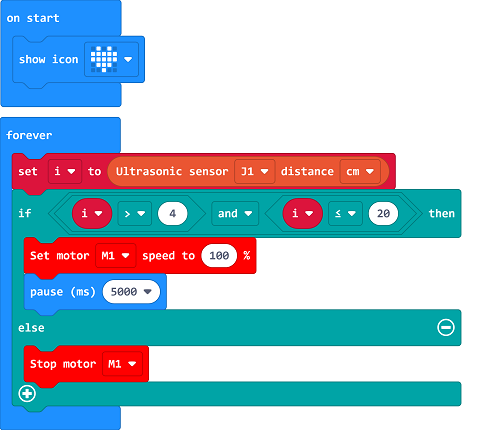

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

成果

當Sonar:bit超聲波感測器偵測到任何物體靠近時，風扇將自動打開。

應用06：智能溫控風扇

6.1. 簡介

如果身處在溫度高、空氣幹燥的房間里，我們的鼻子和喉嚨很容易出現幹燥、充血、疼痛，有時還會流鼻血。不僅如此，在這種情況下，人們會變得煩躁，注意力不集中，準確性和協調性差，反應速度慢。更重要的是，體溫調節機制會暫時受阻，熱量在體內積聚，導致中暑。因此，我們可以制作一個智能溫控風扇，當溫度高時，風扇會自動打開進行散熱降溫，當溫度低時，風扇會自動關閉，以節省能源。

6.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

馬達 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

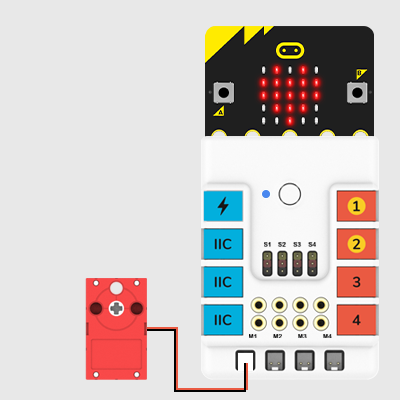

如圖所示，將馬達連接到哪咤擴充板上的M1。

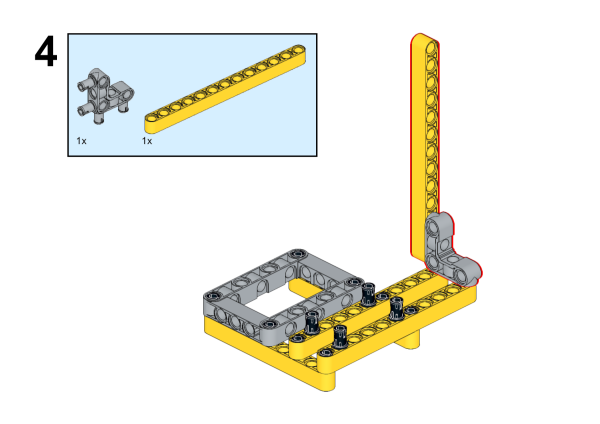

組裝步驟

組裝影片連結：https://youtu.be/shI_D7j6M7o

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

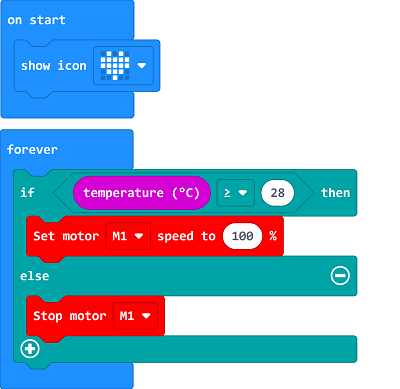

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

成果

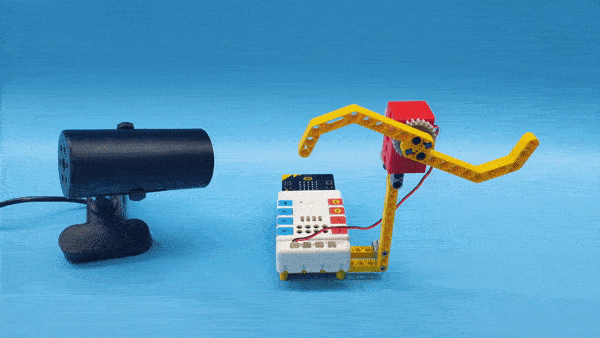

風扇根據溫度自動打開/關閉。

應用07：智慧感應燈

7.1. 簡介

利用micro:bit的光照強度製作一個智能感應燈燈，根據光照程度自動打開或關閉LED燈。

7.2. 所需材料

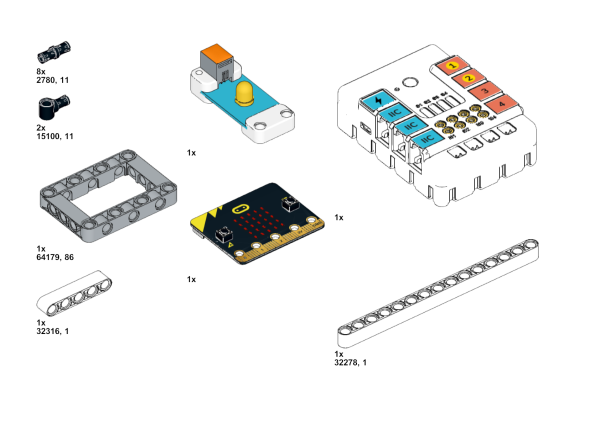

哪吒擴充板 × 1

micro:bit × 1

黃色LED × 1

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

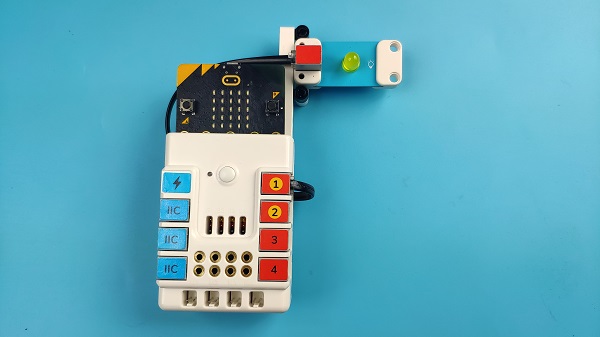

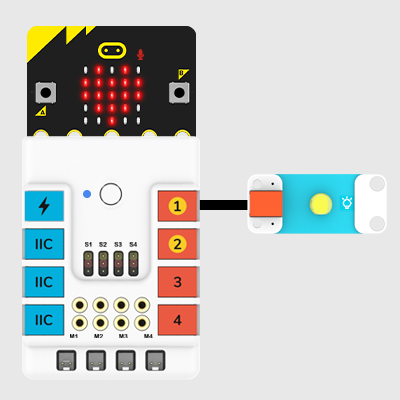

如圖所示，把黃色LED連接到哪咤擴充板上。

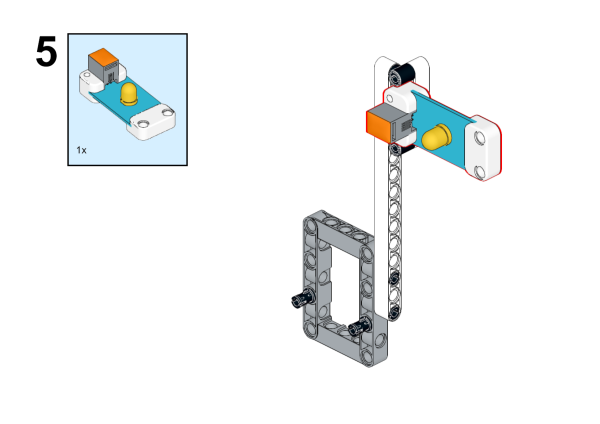

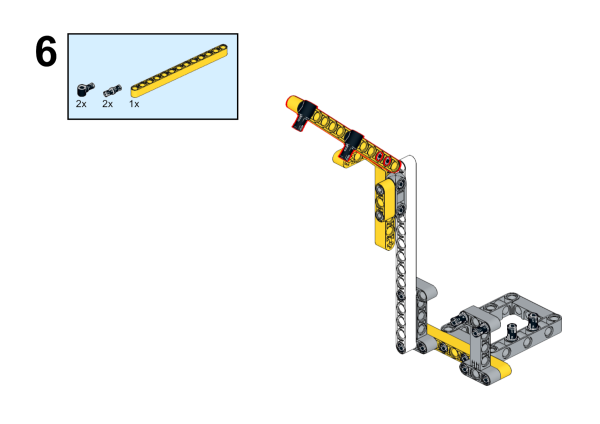

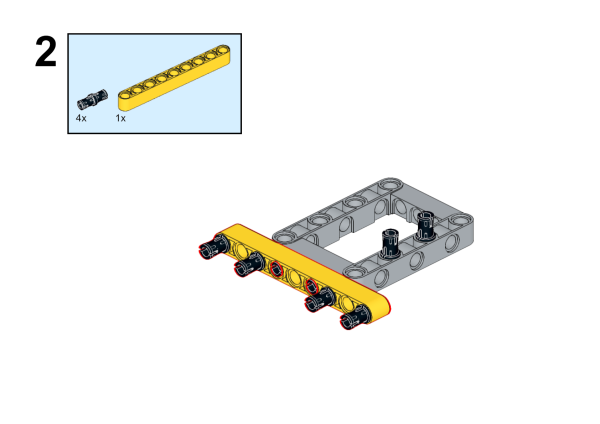

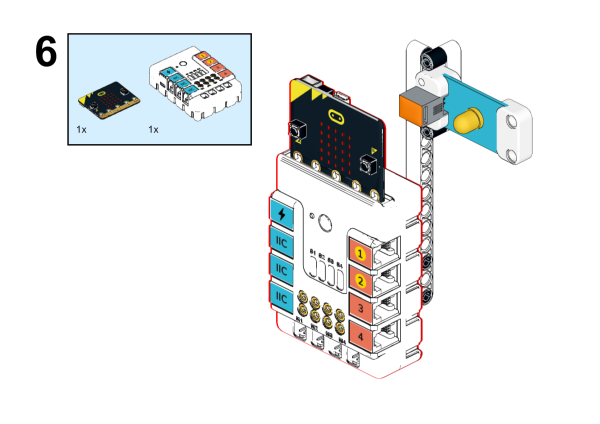

組裝步驟

組裝影片連結：https://youtu.be/oDzSJMKisO8

7.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

成果

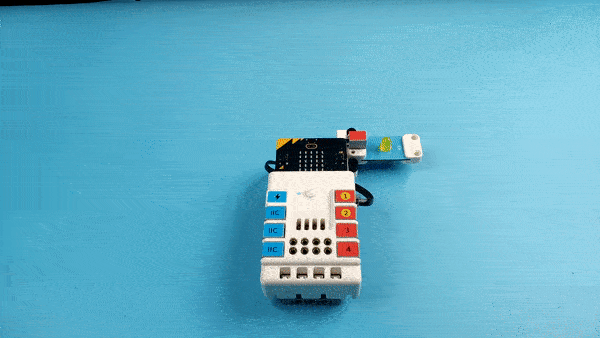

LED燈根據光線強度亮燈/關閉。

應用08：可調速風扇

8.1. 簡介

利用電位器和馬達做一個旋鈕來控制風扇，便可以用旋鈕來調整風扇的速度。

8.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

電位器 × 1

馬達 × 1

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

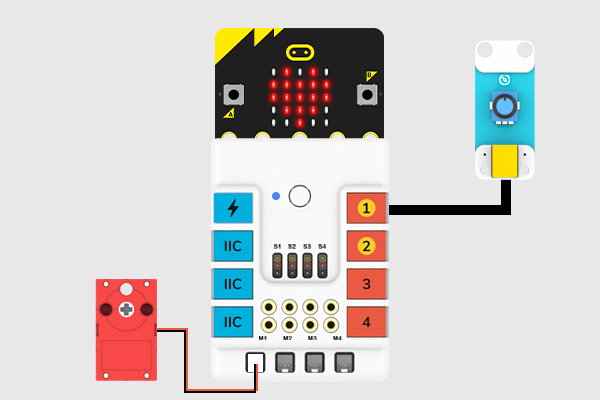

連接示意圖

如圖所示，將電位器連接到J1，馬達連接到哪咤擴充板的M1。

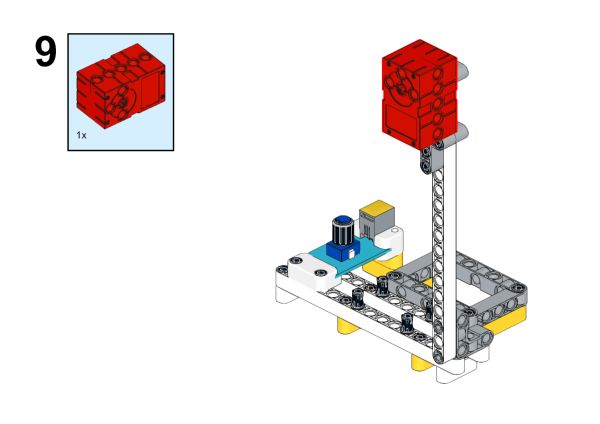

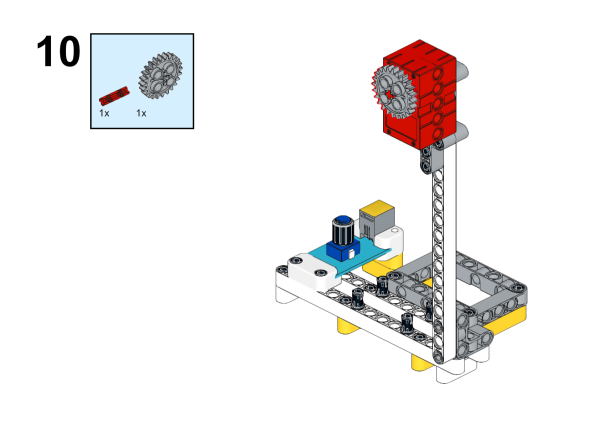

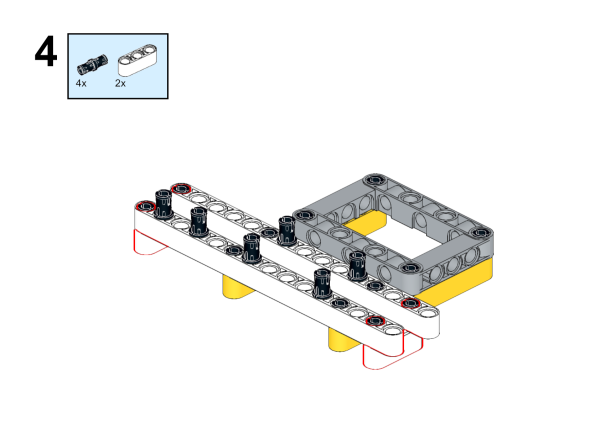

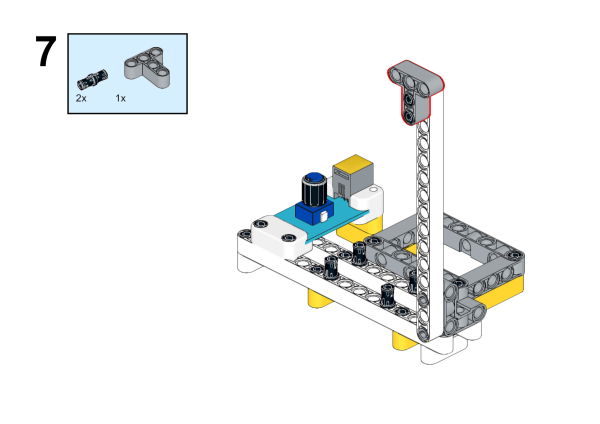

組裝步驟

組裝影片連結：https://youtu.be/1-FaQU7Yj0k

8.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

第二步：編寫程式

編程平台
Microsoft MakeCode

程式連結

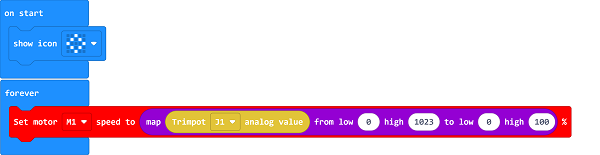

成果

利用電位器來調整風扇的速度。

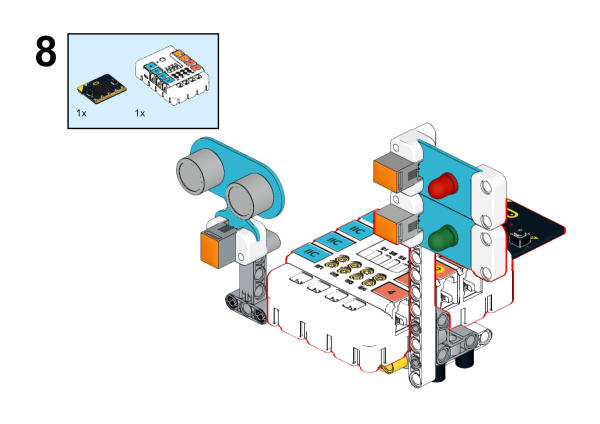

應用09：入侵檢測裝置

9.1. 簡介

這是一個入侵檢測裝置。當超聲波感測器檢測到有人接近時，它將自動打開紅燈以及透過micro:bit上的蜂鳴器發出警報聲。如果超聲波感測器沒有探測到任何人，它將自動打開綠燈。

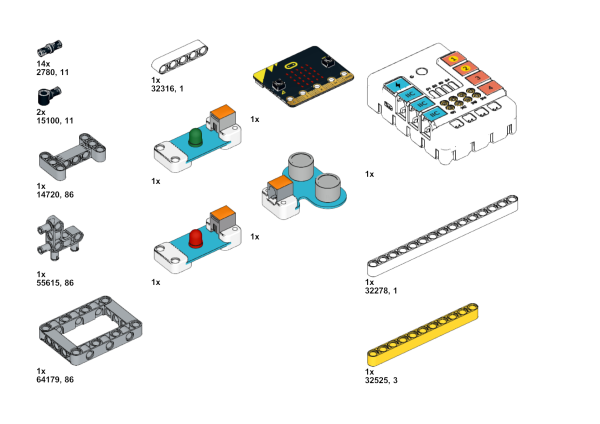

9.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

綠色LED × 1

紅色LED × 1

Sonar:bit超聲波感測器 × 1

RJ11線 × 3

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

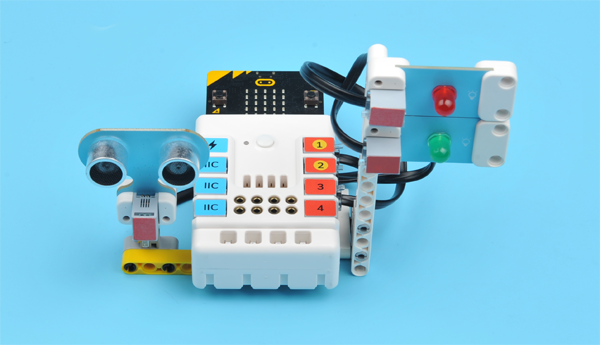

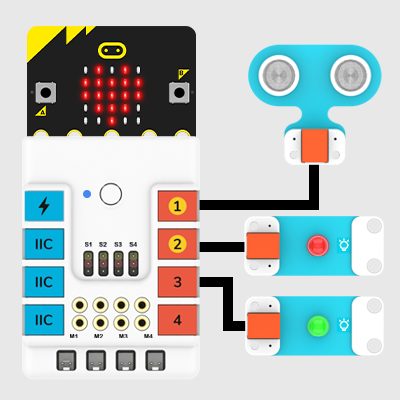

如圖所示，將Sonar:bit連接到J1，紅色LED連接到J2，綠色LED連接到哪咤擴充板上的J3。

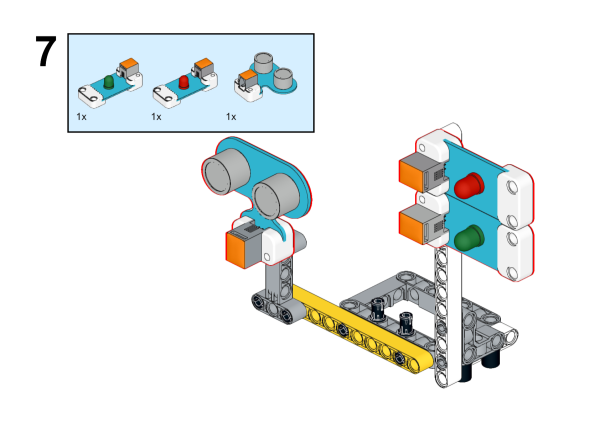

組裝步驟

組裝影片連結：https://youtu.be/jw9_wlNIiHw

9.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

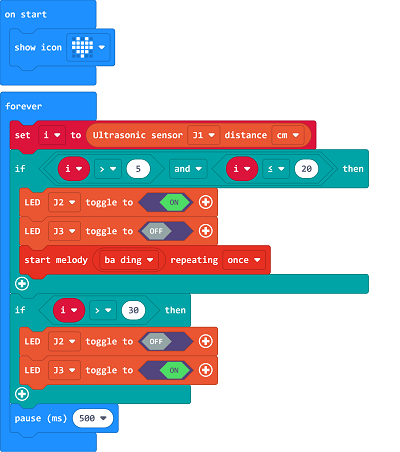

第二步：編寫程式

編程平台
Microsoft MakeCode

成果

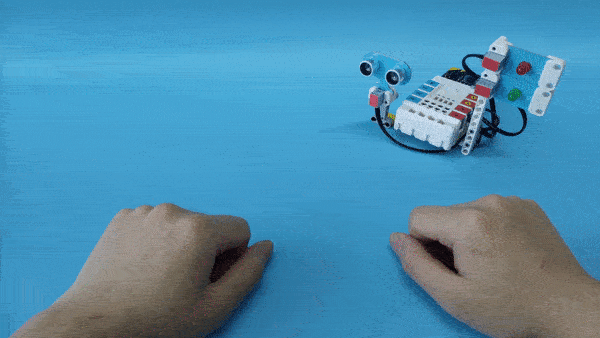

當Sonar:bit感測到物體時，紅色LED燈亮起，蜂鳴器發出警報。

應用10：可調速小車

10.1. 簡介

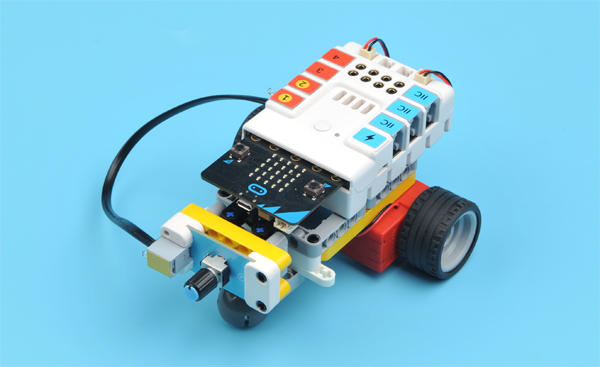

這是一個可調整速度的小車子，可以透過安裝在背面的電位器來控制它的速度。

10.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

電位器 × 1

馬達 × 2

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

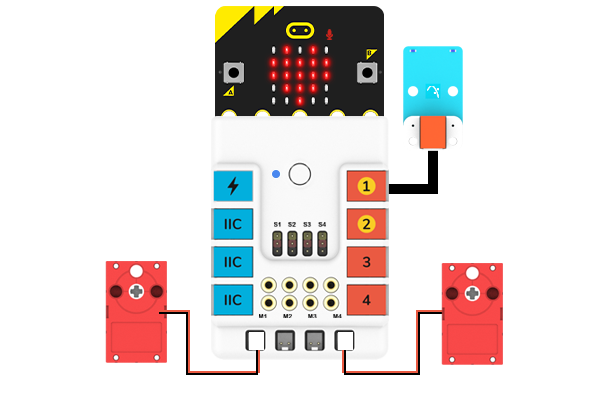

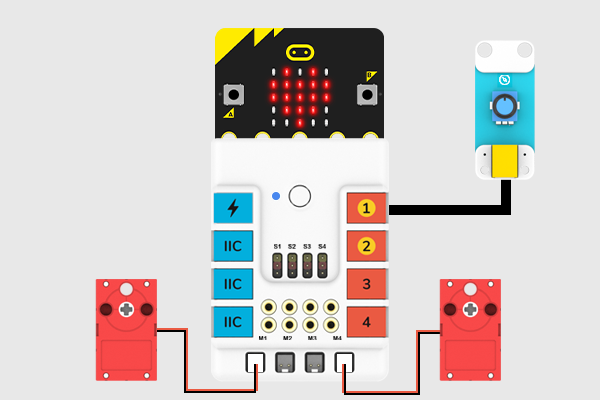

如圖所示，將電位器連接到J1，兩個馬達連接到哪咤擴充板上的M1&M4。

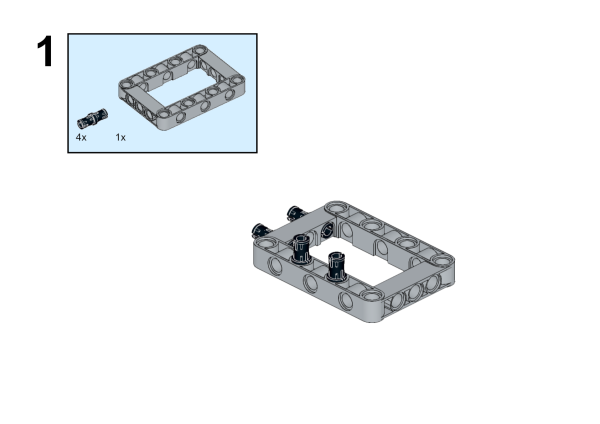

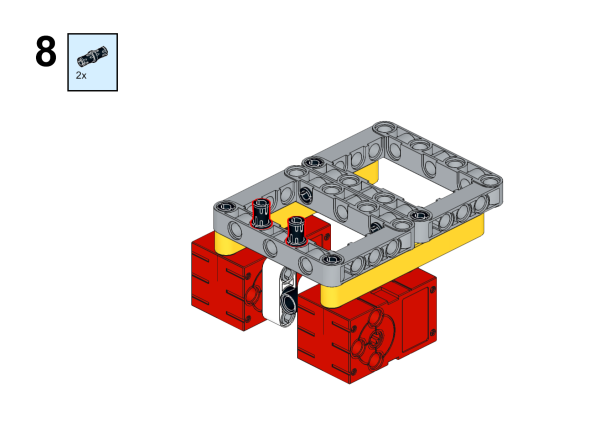

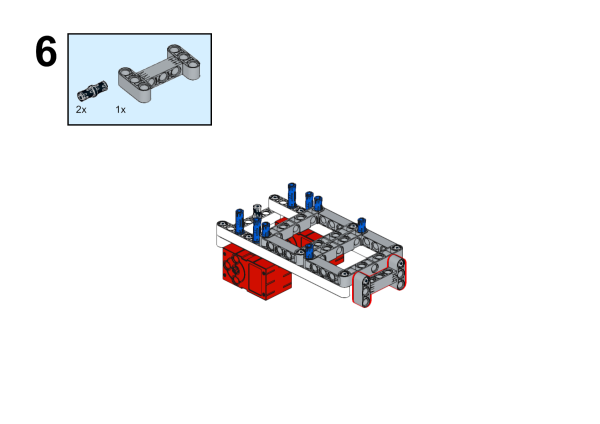

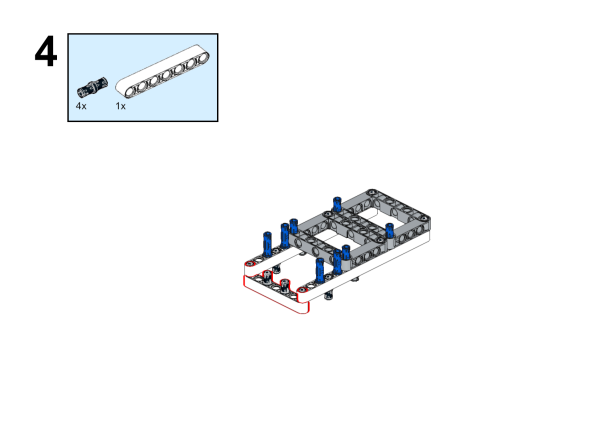

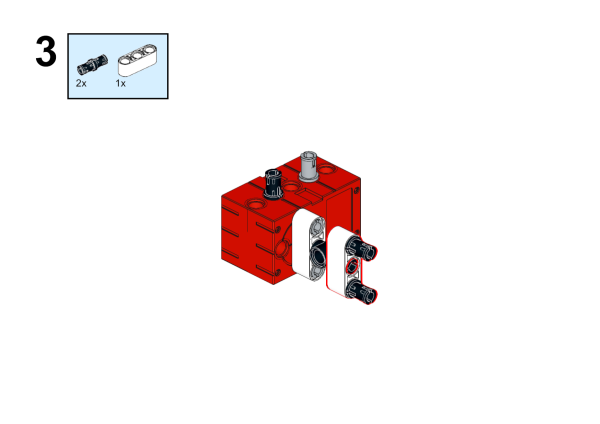

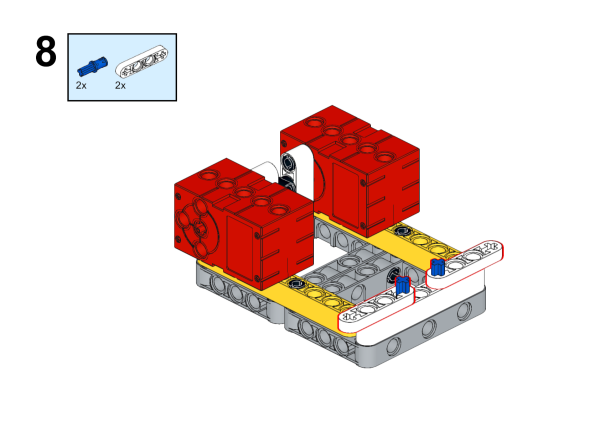

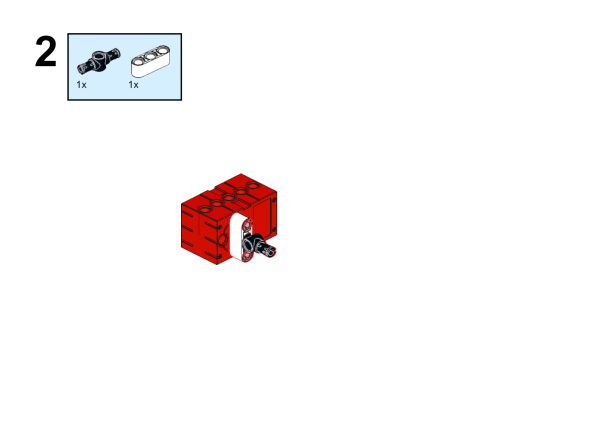

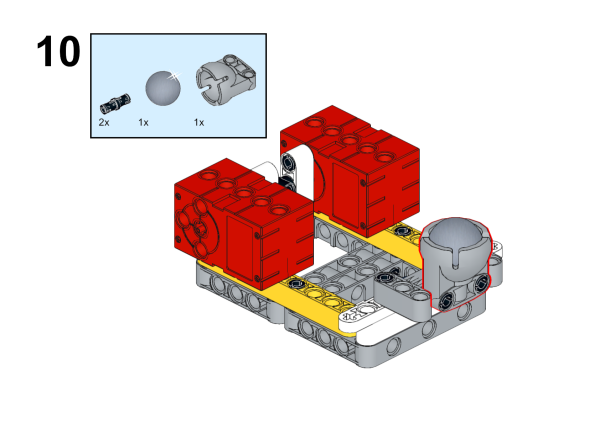

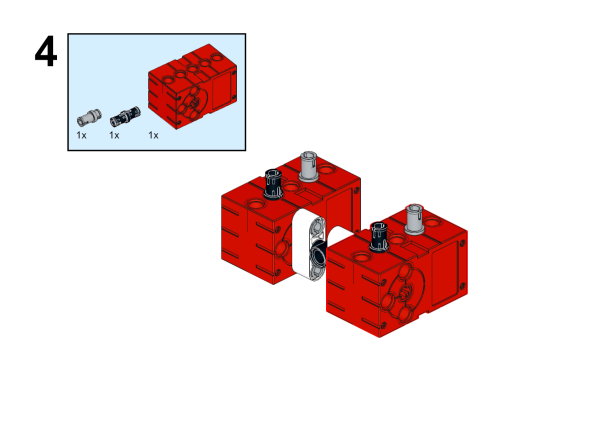

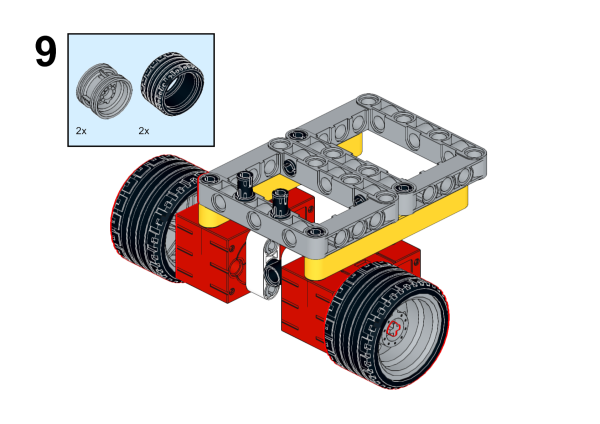

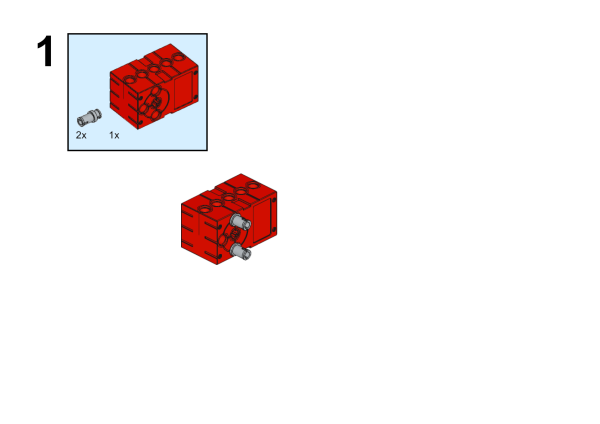

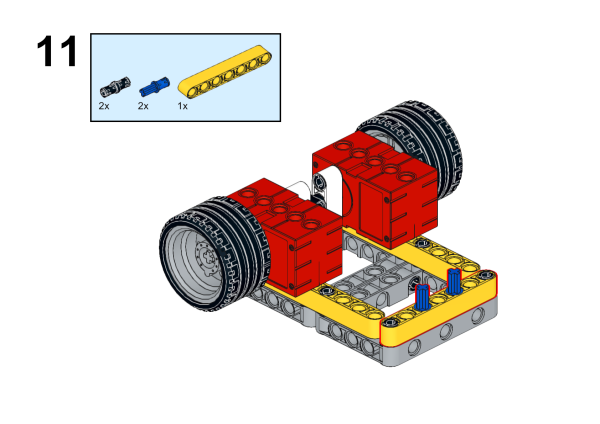

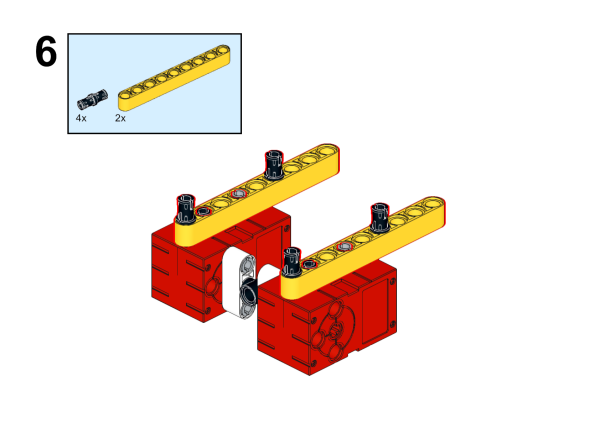

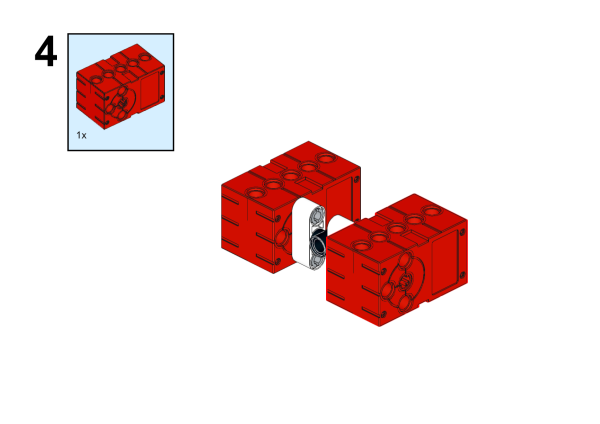

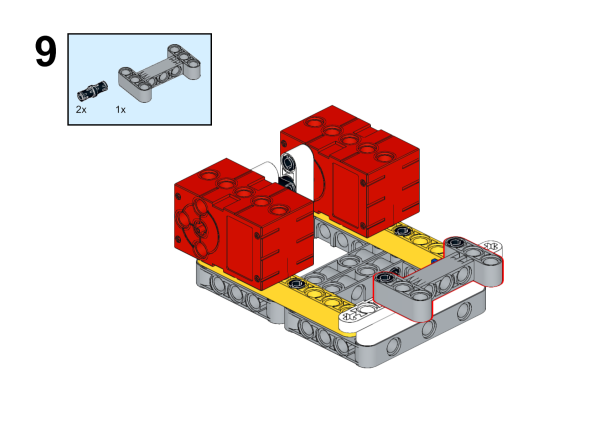

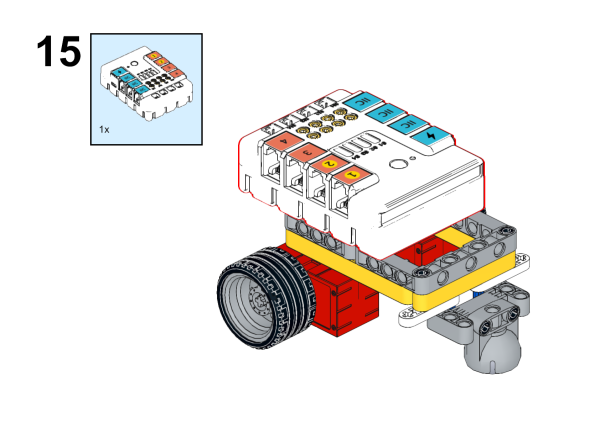

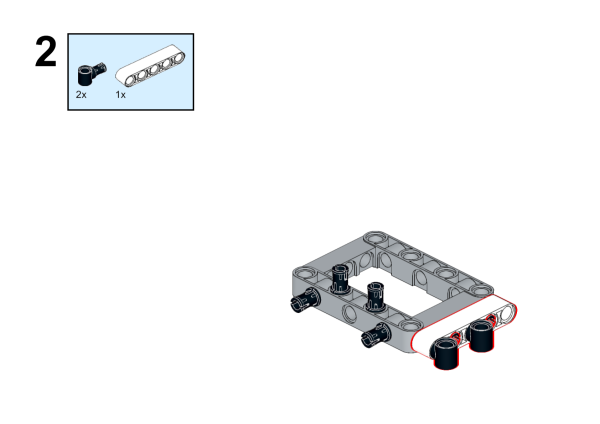

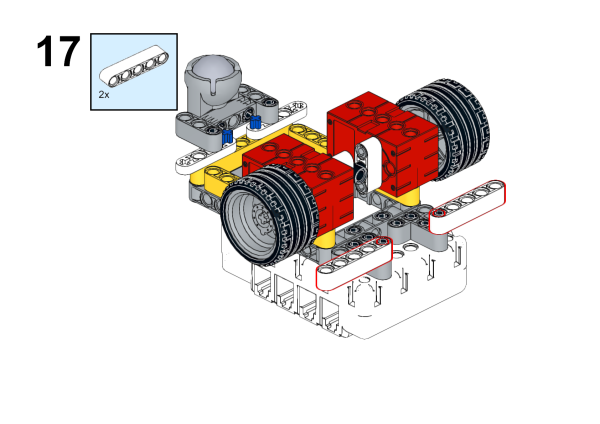

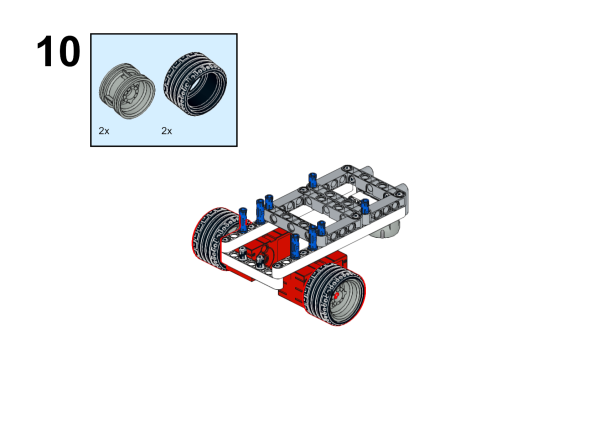

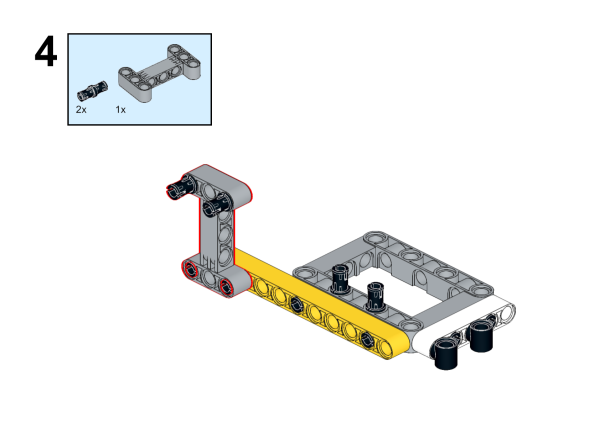

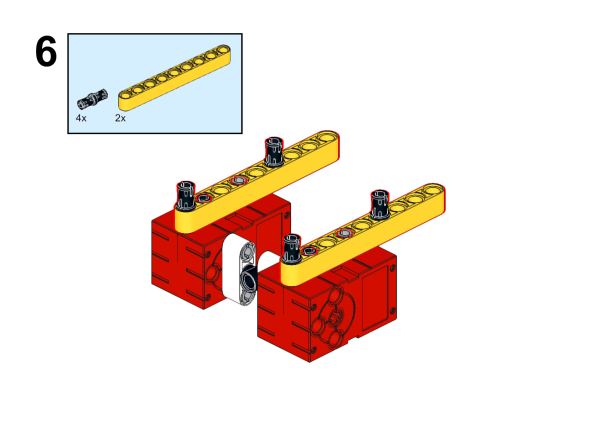

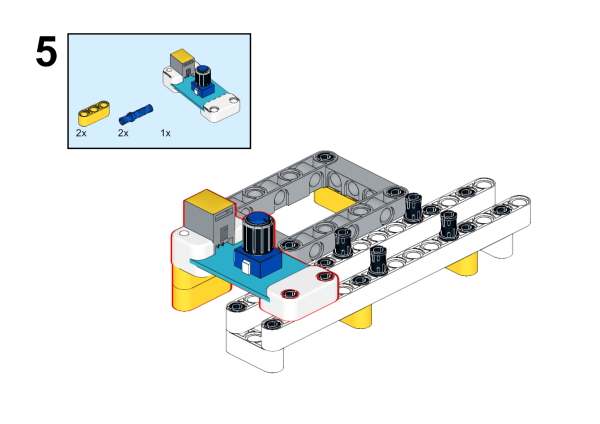

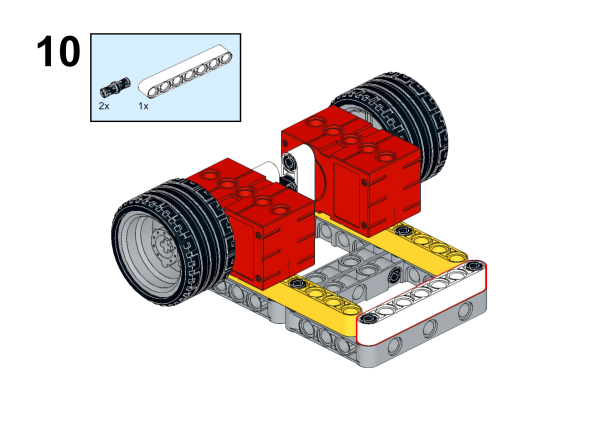

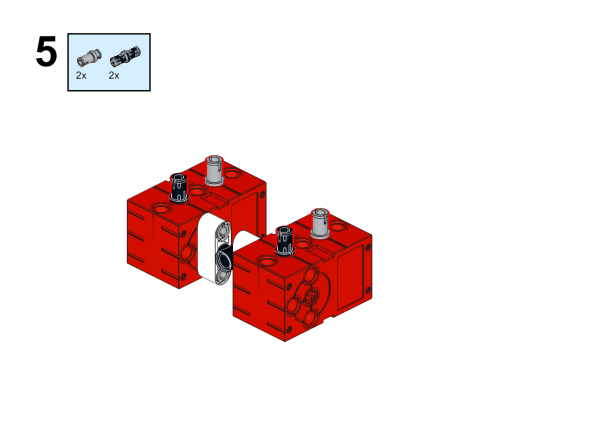

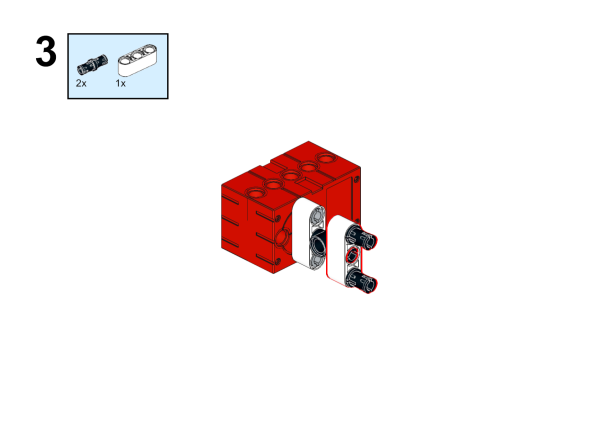

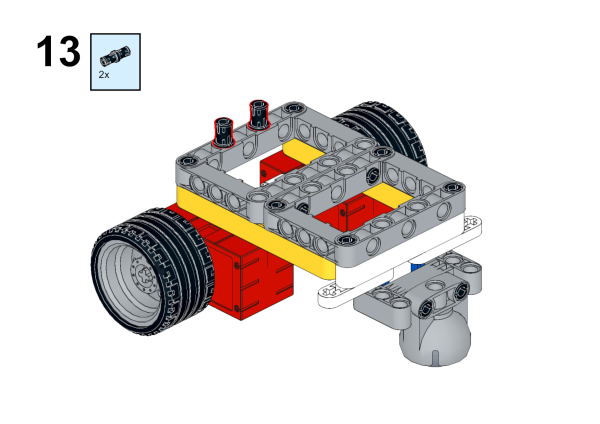

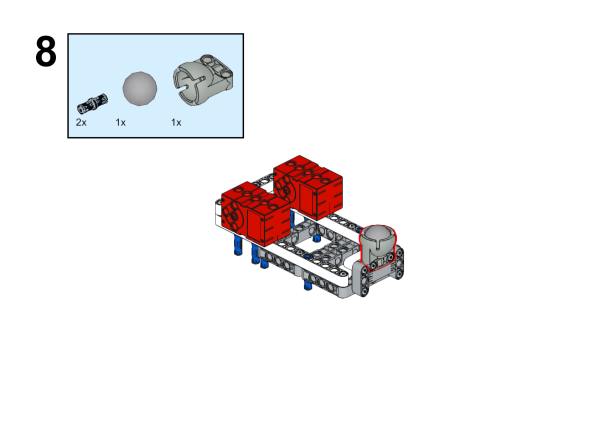

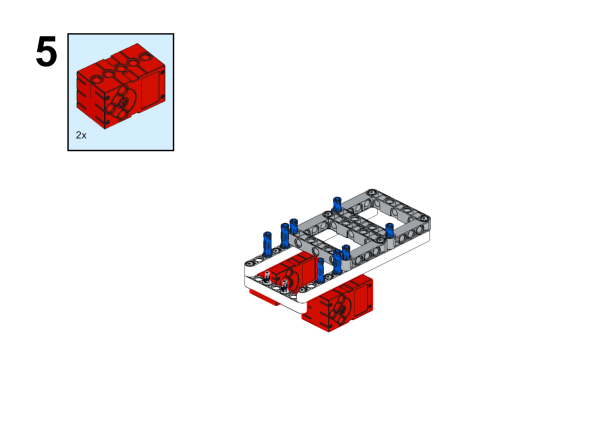

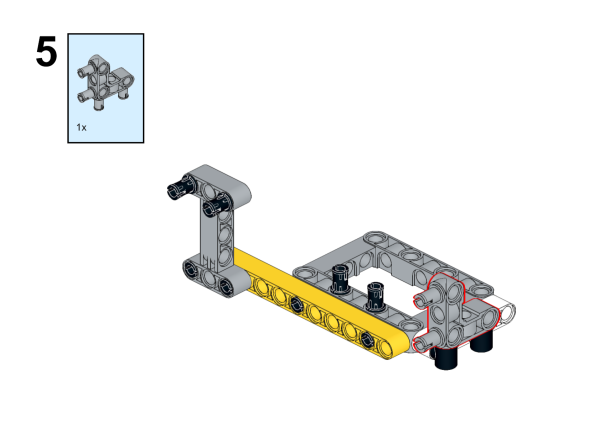

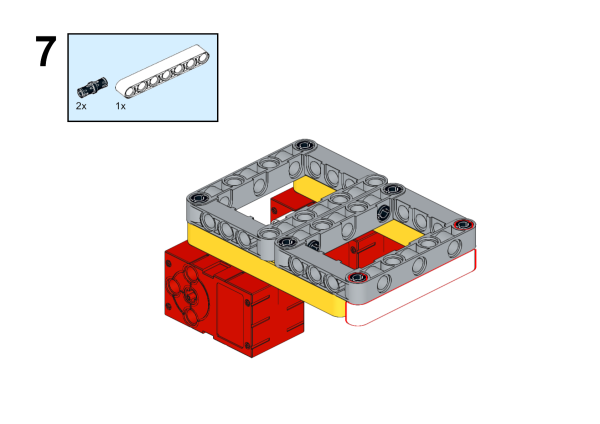

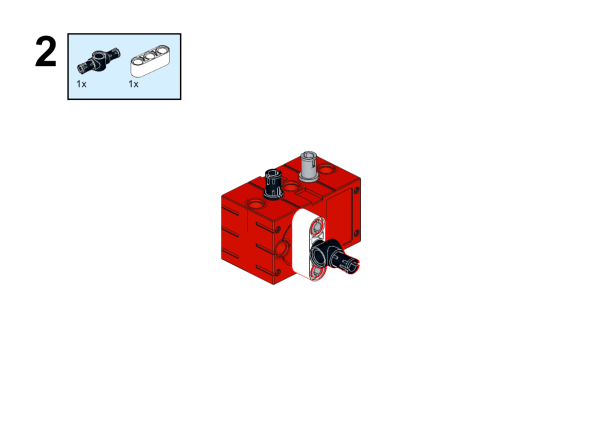

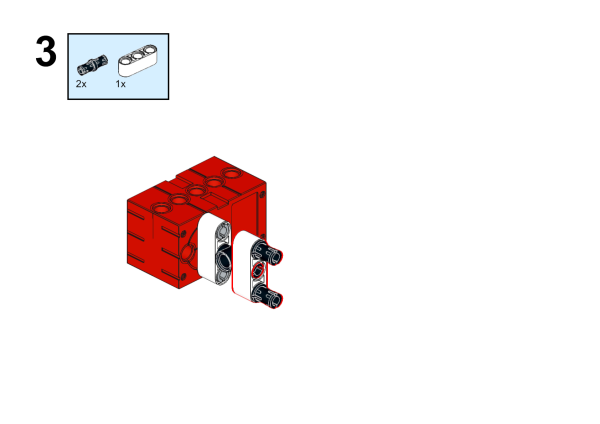

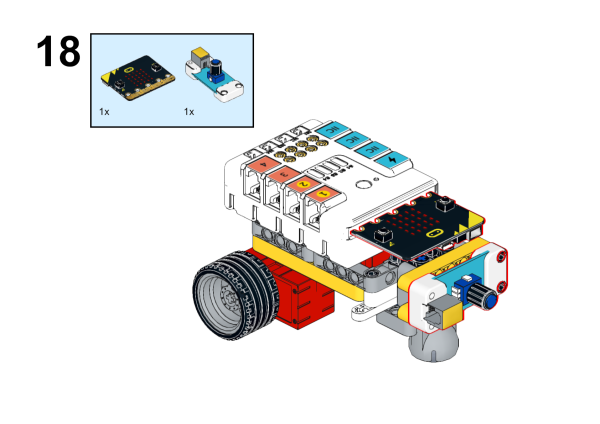

組裝步驟

組裝影片連結：https://youtu.be/bVa5-wrcoeA

10.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

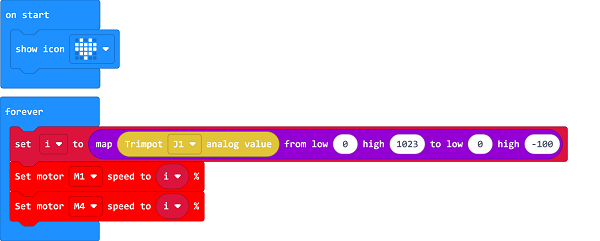

第二步：編寫程式

編程平台
Microsoft MakeCode

成果

小車的速度可以透過電位器來作調整。

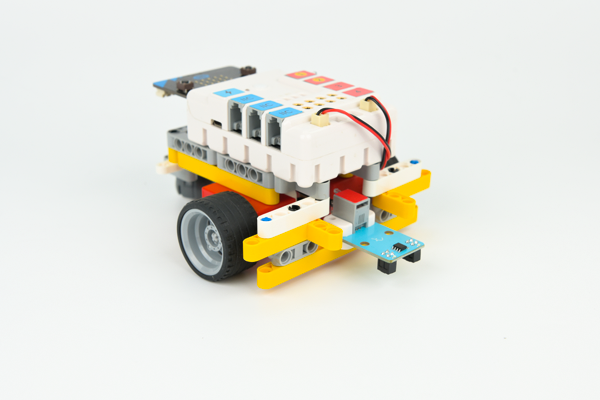

應用11：智能循跡小車

11.1. 簡介

這是一輛智能循跡小車，我們可以用黑色的絕緣膠帶在白色的平面上粘貼一條軌道，然後讓小車按照預設的軌跡行駛。

11.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

循跡感測器 × 1

馬達 × 2

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

將循跡感測器連接到J1，兩個馬達則連接到哪咤擴充板上的M1&M4。

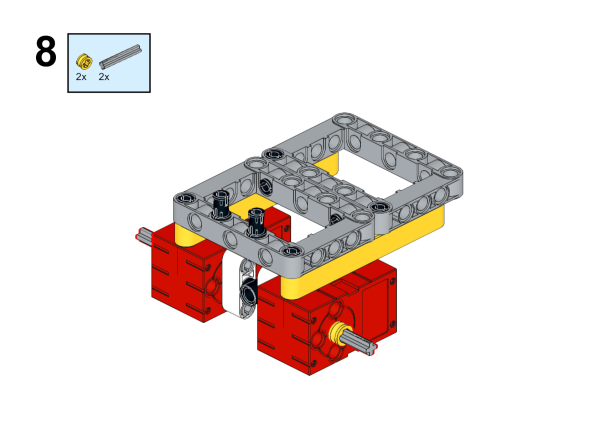

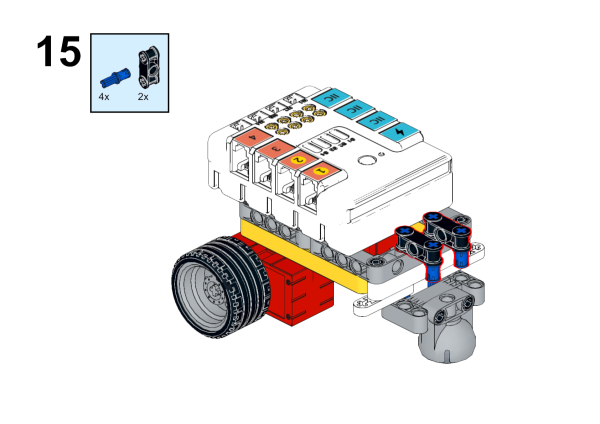

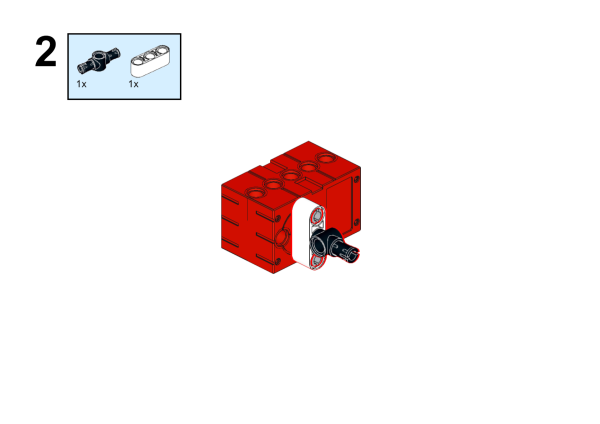

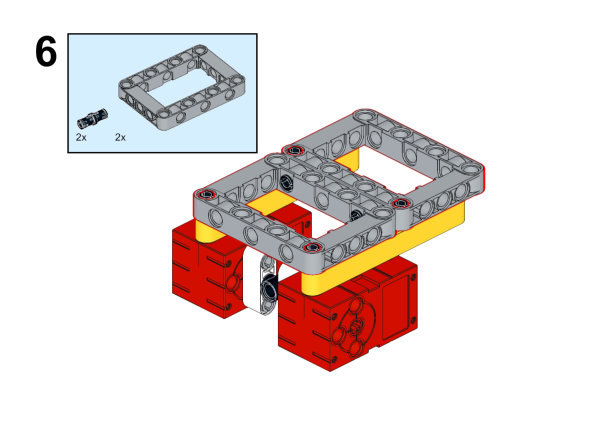

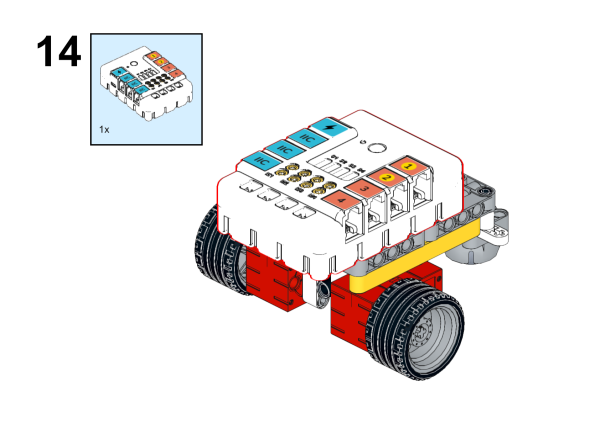

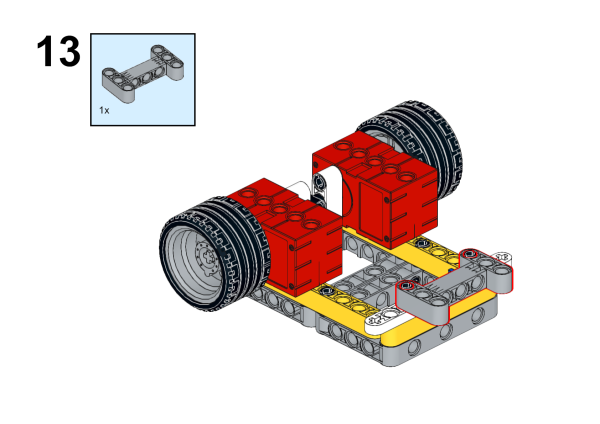

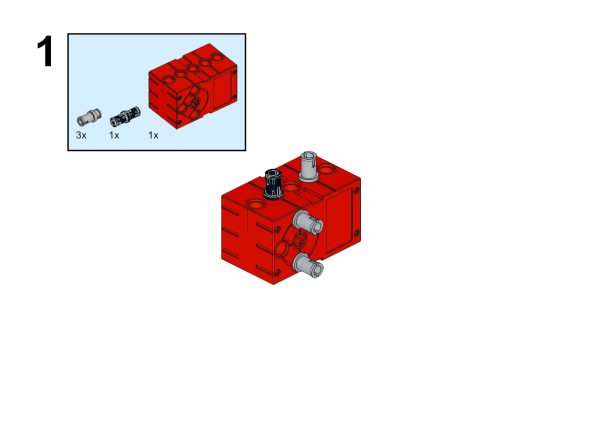

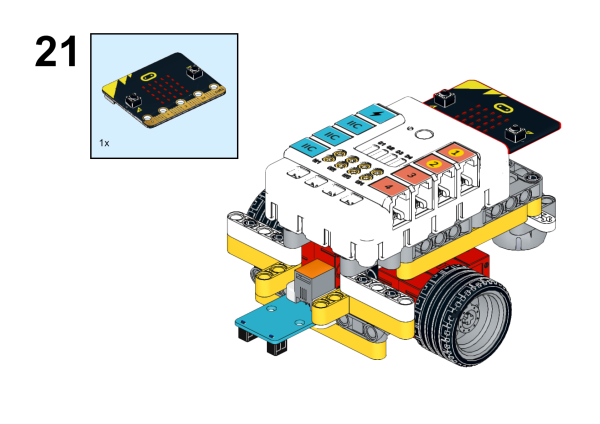

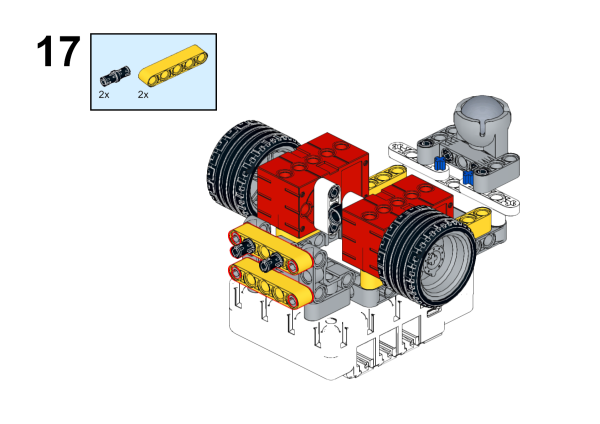

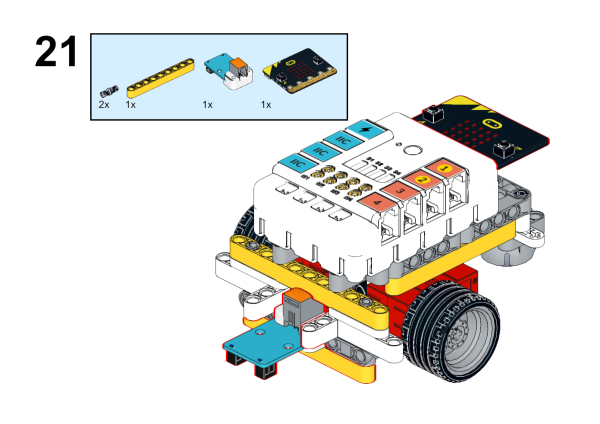

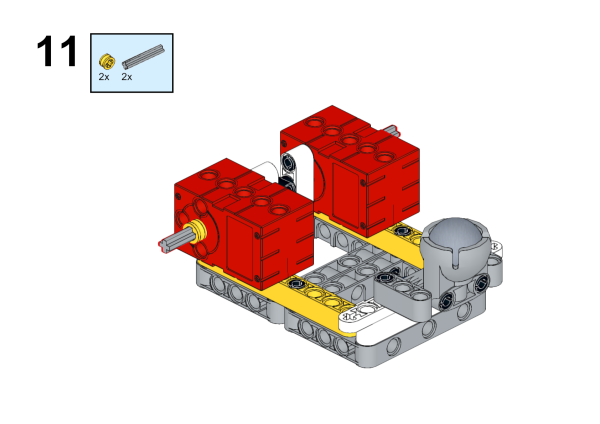

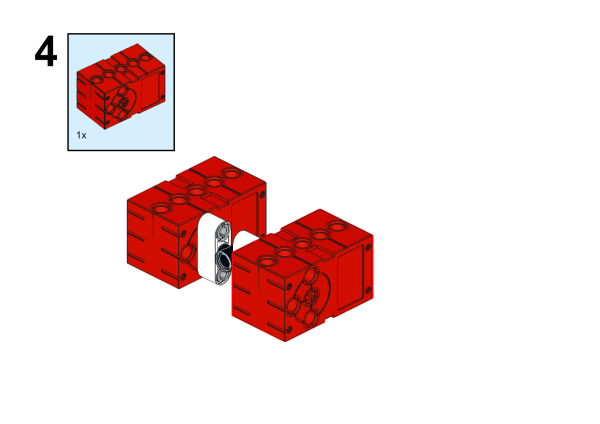

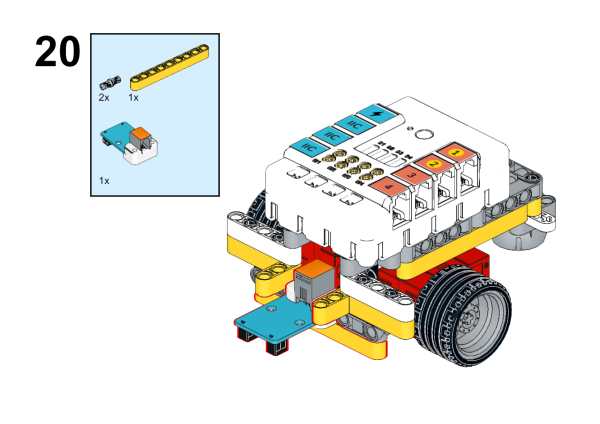

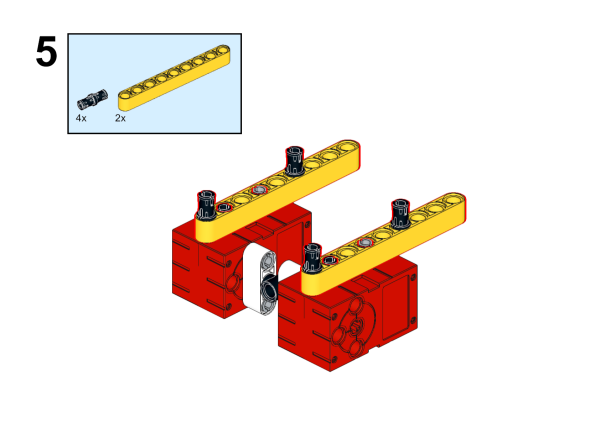

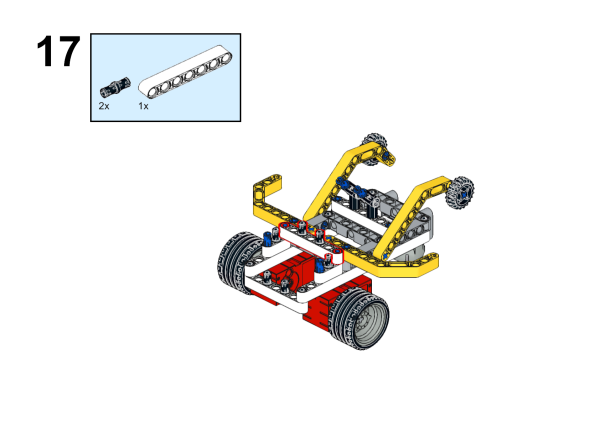

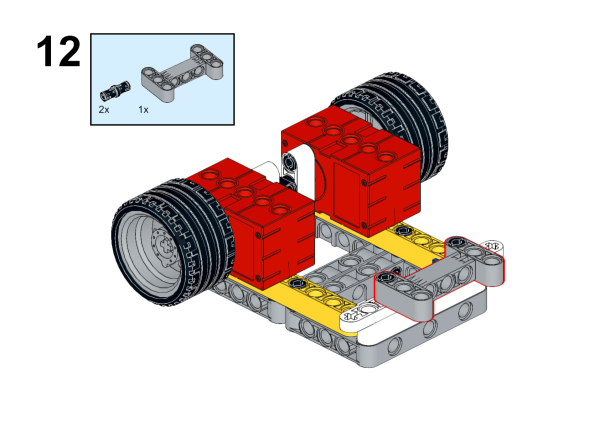

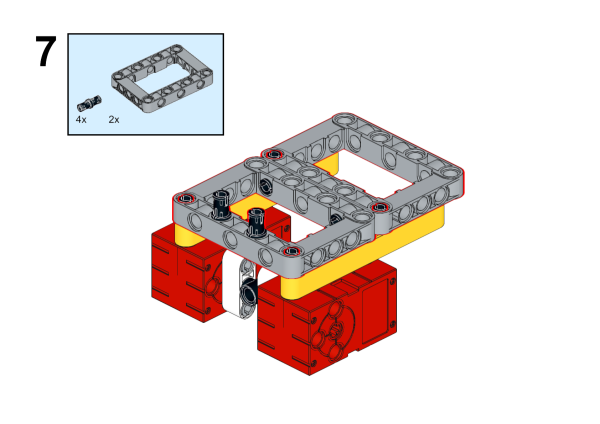

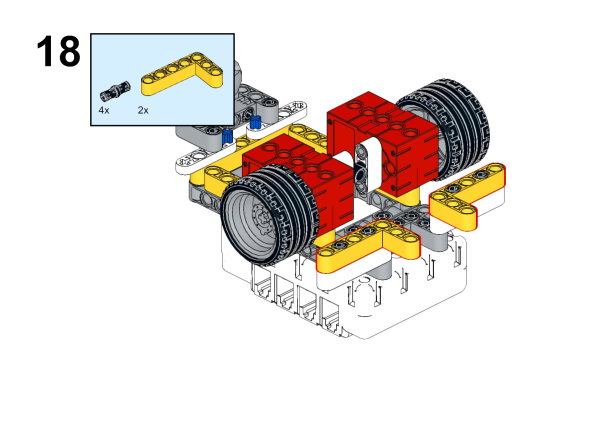

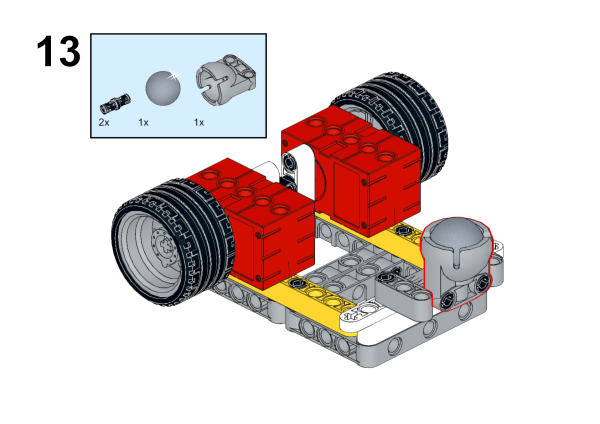

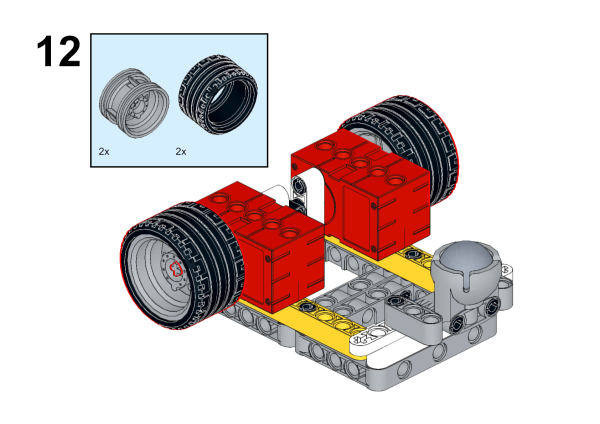

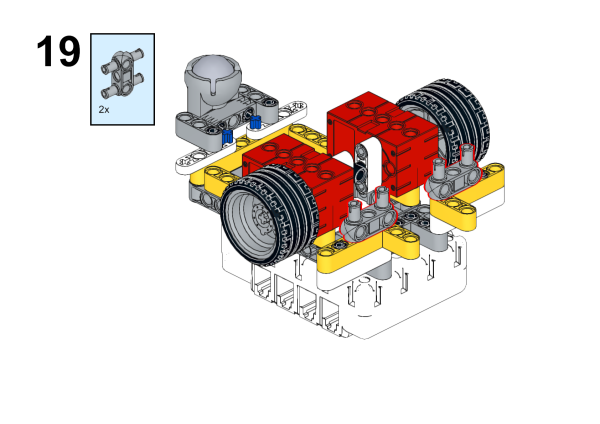

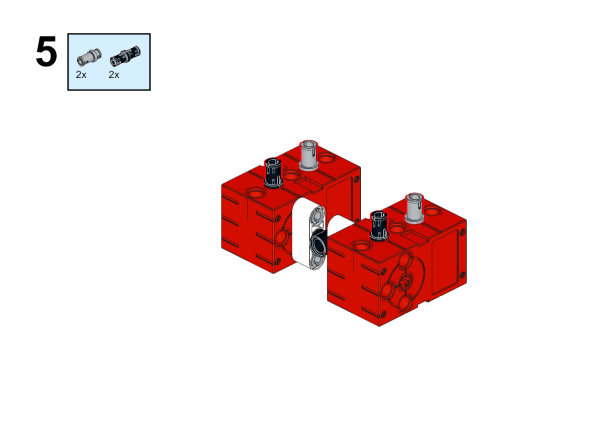

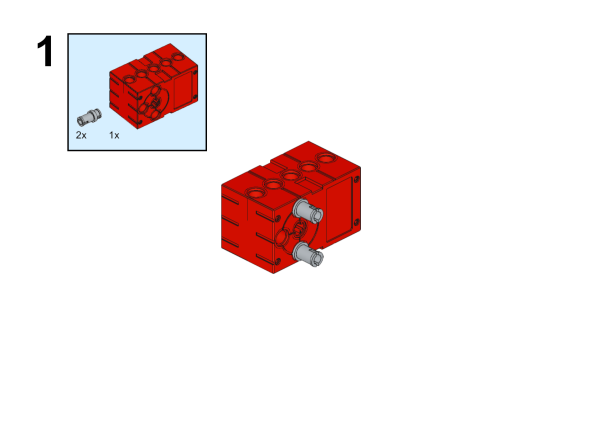

組裝步驟

組裝影片連結：https://youtu.be/N2w01pGaj30

11.3. 程式

第一步：添加擴充程式

先點擊MakeCode中的【Advanced】，再點擊【Extensions】以獲得更多擴充選項。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【PlanetX】並點擊下載。

我們需要下載一個擴充以進行編程。在對話框中輸入關鍵字【Nezha】並點擊下載。

注意：如果您遇到了提示，表明一些代碼庫會因為不兼容而被刪除，您可以按照提示繼續，或者在菜單中創建一個新項目。

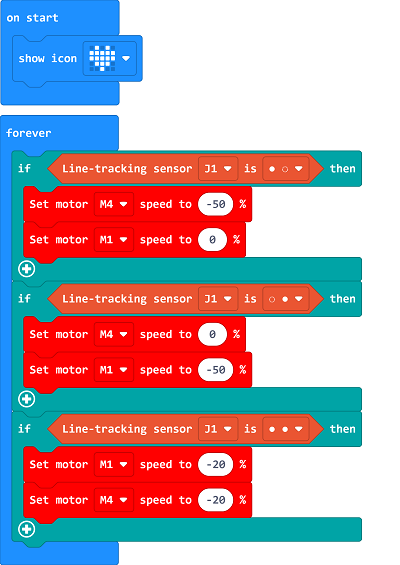

第二步：編寫程式

編程平台
Microsoft MakeCode

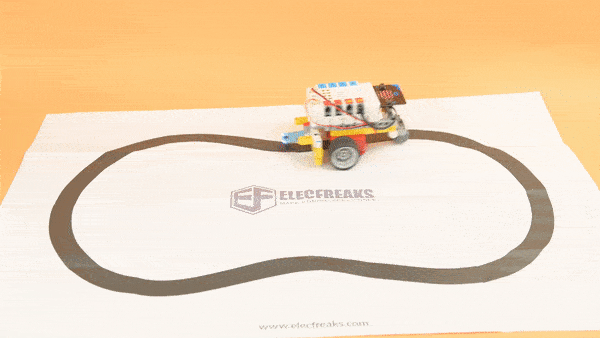

成果

小車在黑色線上行駛。

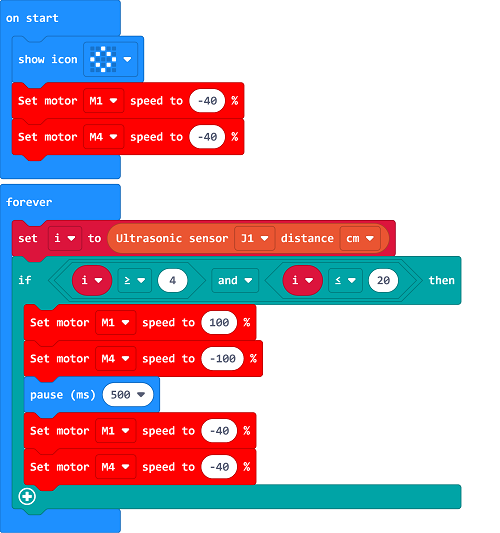

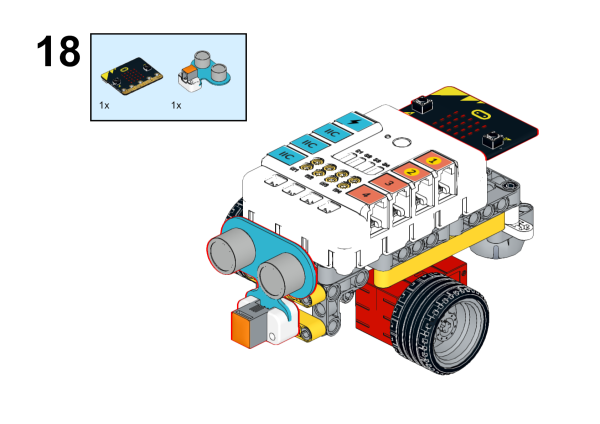

應用12：避障自走車

12.1. 簡介

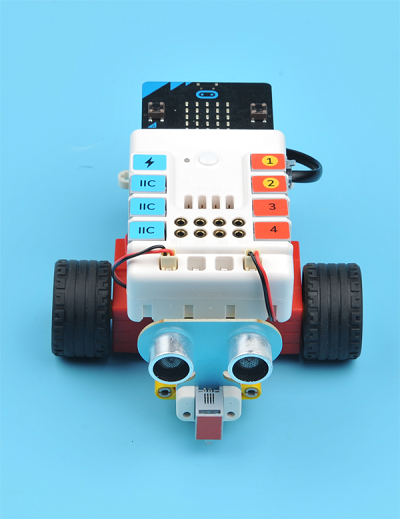

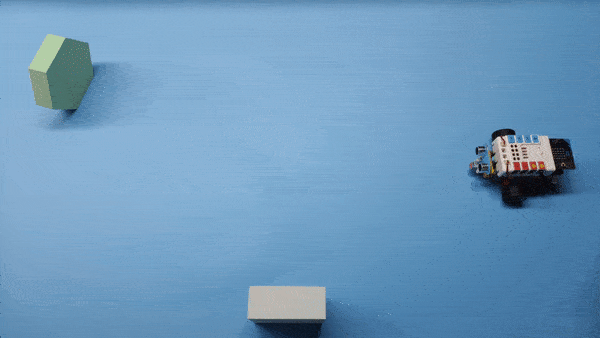

這是一款避障車。它透過小車前部的超聲波感測器檢測前方是否有障礙物，小車在檢測到障礙物時將自動轉向，避免發生碰撞。

12.2. 所需材料

哪吒擴充板 × 1

micro:bit × 1

Sonar:bit超聲波感測器 × 1

馬達 × 2

RJ11線 × 1

提示：您或許需要購買Nezha Inventor's Kit以得到以上所有組件。

連接示意圖

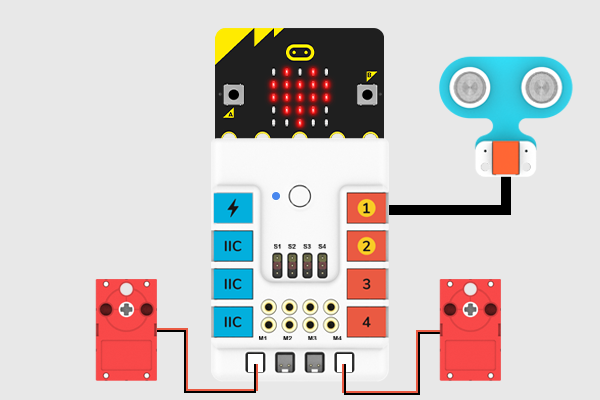

如圖所示，將Sonar:bit超聲波感測器連接到J1，兩個馬達連接到哪咤擴充板上的M1&M4。
