簡介簡單的自動澆水套件，內含3~5V沉水馬達模組，沉水馬達內建迷你驅動板不需要再接繼電器或馬達板
搭配使用:
●
micro:bit v2主機板，程式控制編程監控植物舒適的生長環境
●
土壤濕度感測器，輕鬆為您的桌上盆栽打造專屬澆水設備。3PIN 模組可將信號放大，偵測類比值時更明顯
●
VCC 紅頭 和GND 黑頭 鱷魚夾線，杜邦母線端， 方便外接 3個模組。不需要再夾一堆鱷魚夾線
●
KSB040/KSB046 鋰電池板，就可以不需要插市電，走到那用到哪
●
180伺服馬達讓澆灌系統完善，可設計灑水裝置

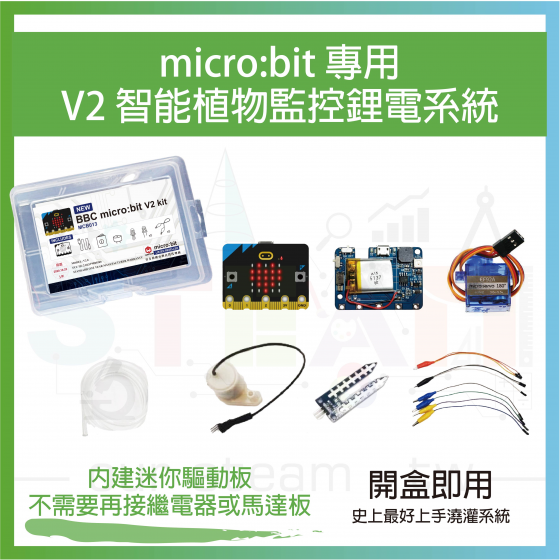

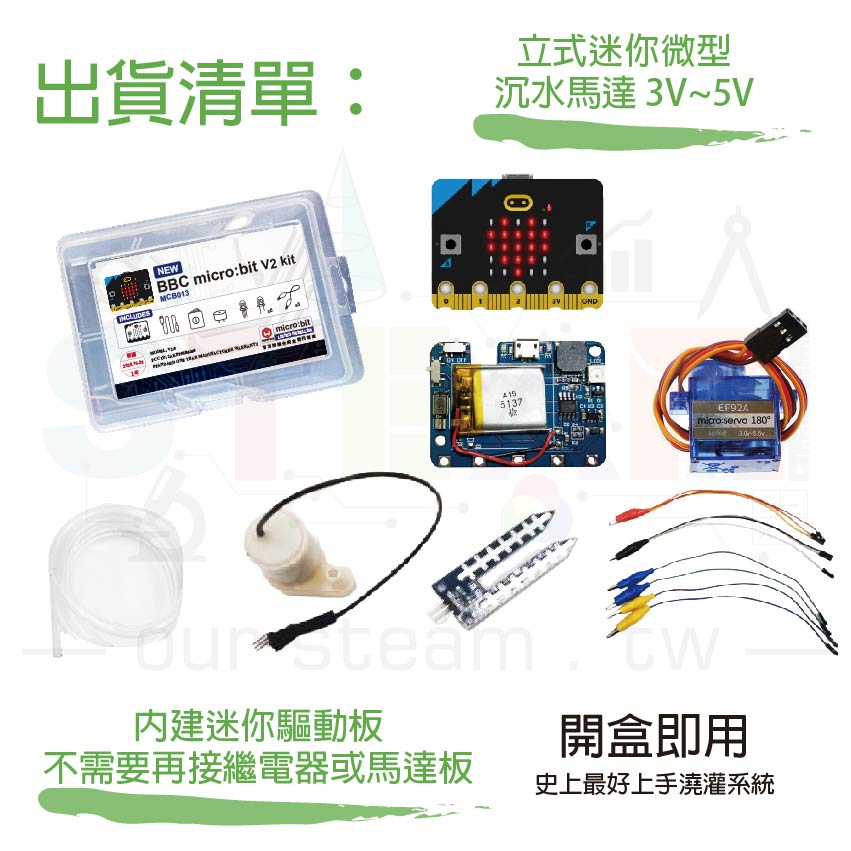

V2 智能植物監控鋰電系統_自動澆水套件套件清單:
micro bit v2主機板x1
micor bit 專用180度伺服馬達x1
KSB046鋰電池擴充背板x1
中型鱷魚線 轉 3P杜邦母(VCC)x1
中型鱷魚線 轉 3P杜邦母(GND)x1
中型鱷魚線 轉 1P杜邦母 x4
土壤濕度感測模組 x1
立式迷你微型沉水馬達3V~5V模組 x1
1米水管 x1
塑膠盒 x1
補充資料:一、不插電鋰電系統(KSB046)二、類比值與數位值
專案一: 土壤溼度檢測
專案介紹:

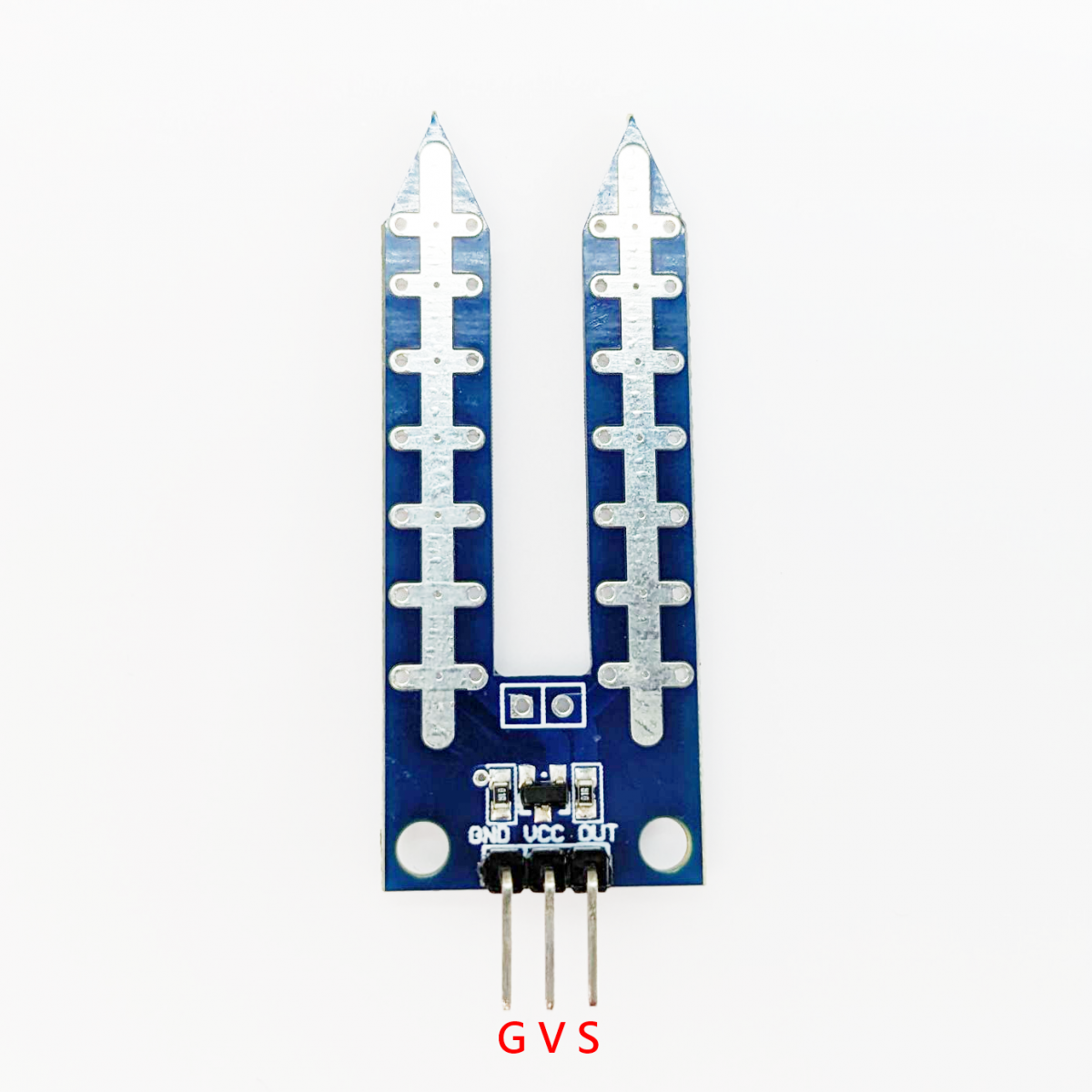

土壤濕度感測器偵測原理，是透過兩支金屬探針之間的導電度測得，若探針間濕度為0，則表示導電度=0
土壤濕度針測值為類比訊號，因此可將土壤溼度感測器OUT端，使用鱷魚夾線夾至micro:bit P0、P1、或P2腳位
再利用Pins函式庫裡的analog rean pin積木讀取數值，60秒顯示一次偵測結果，類比值為150以上打勾，否則打叉。
專案材料:

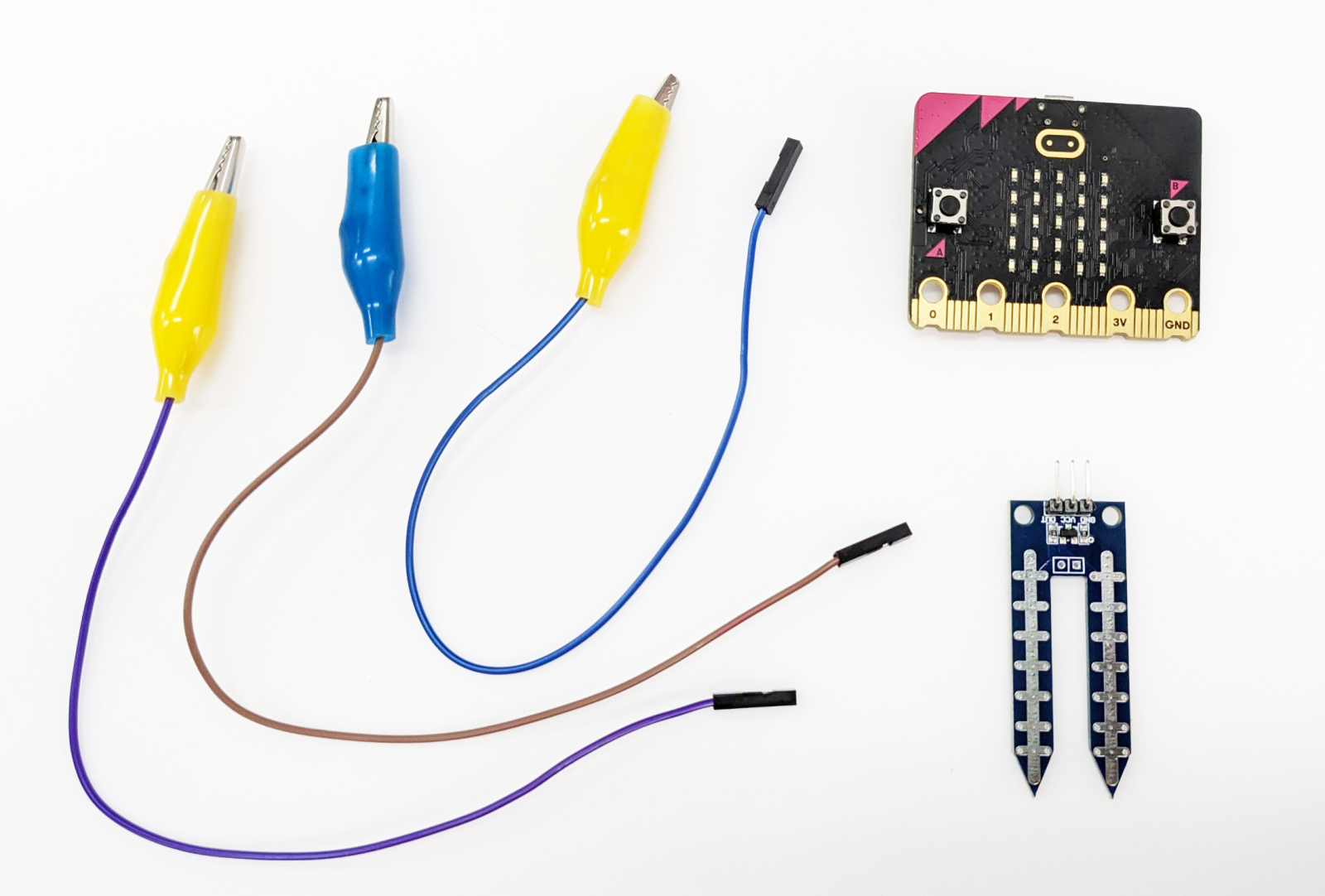

土壤濕度感測器 x1、 中型鱷魚線 轉 1P杜邦母 x3

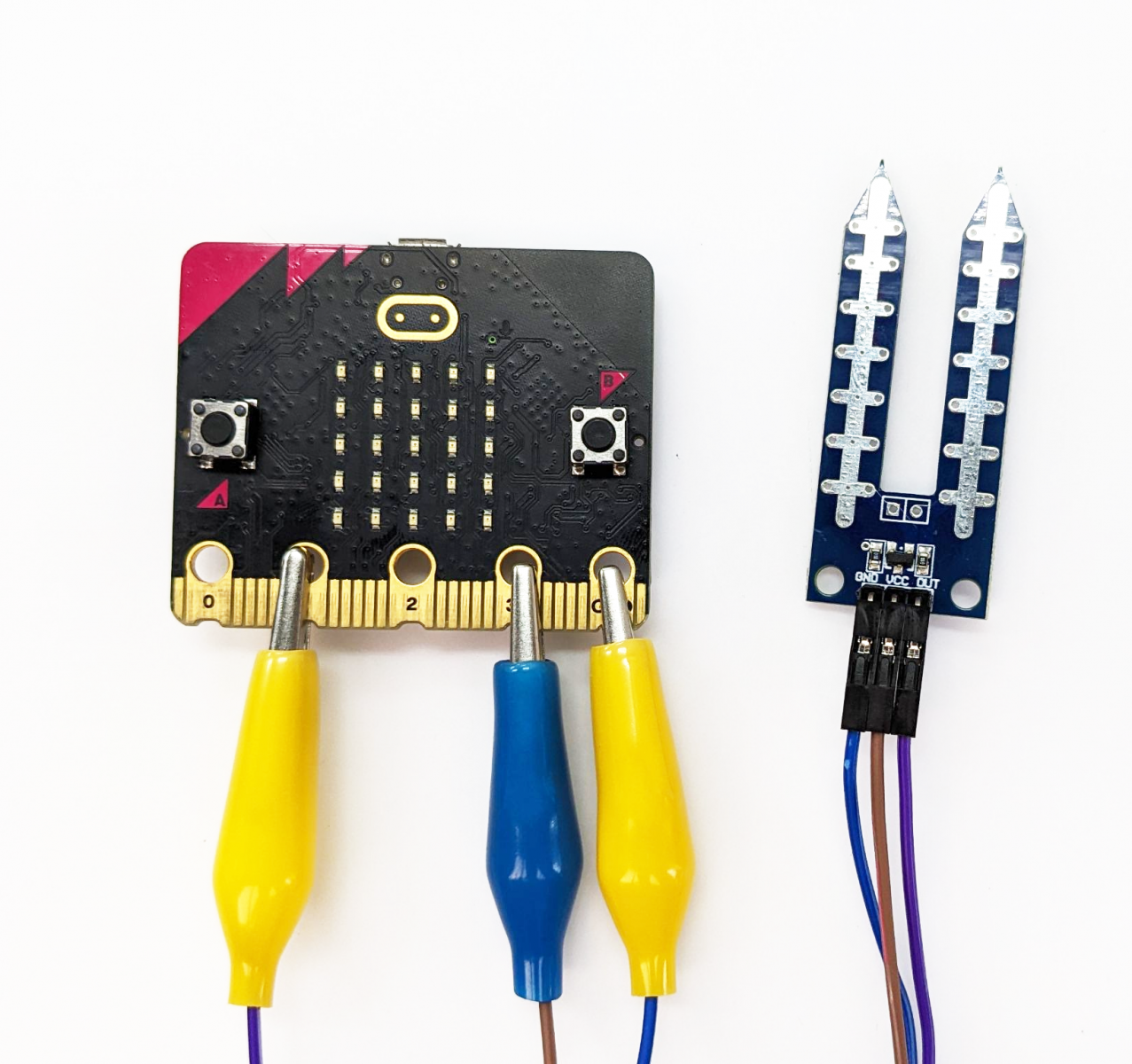

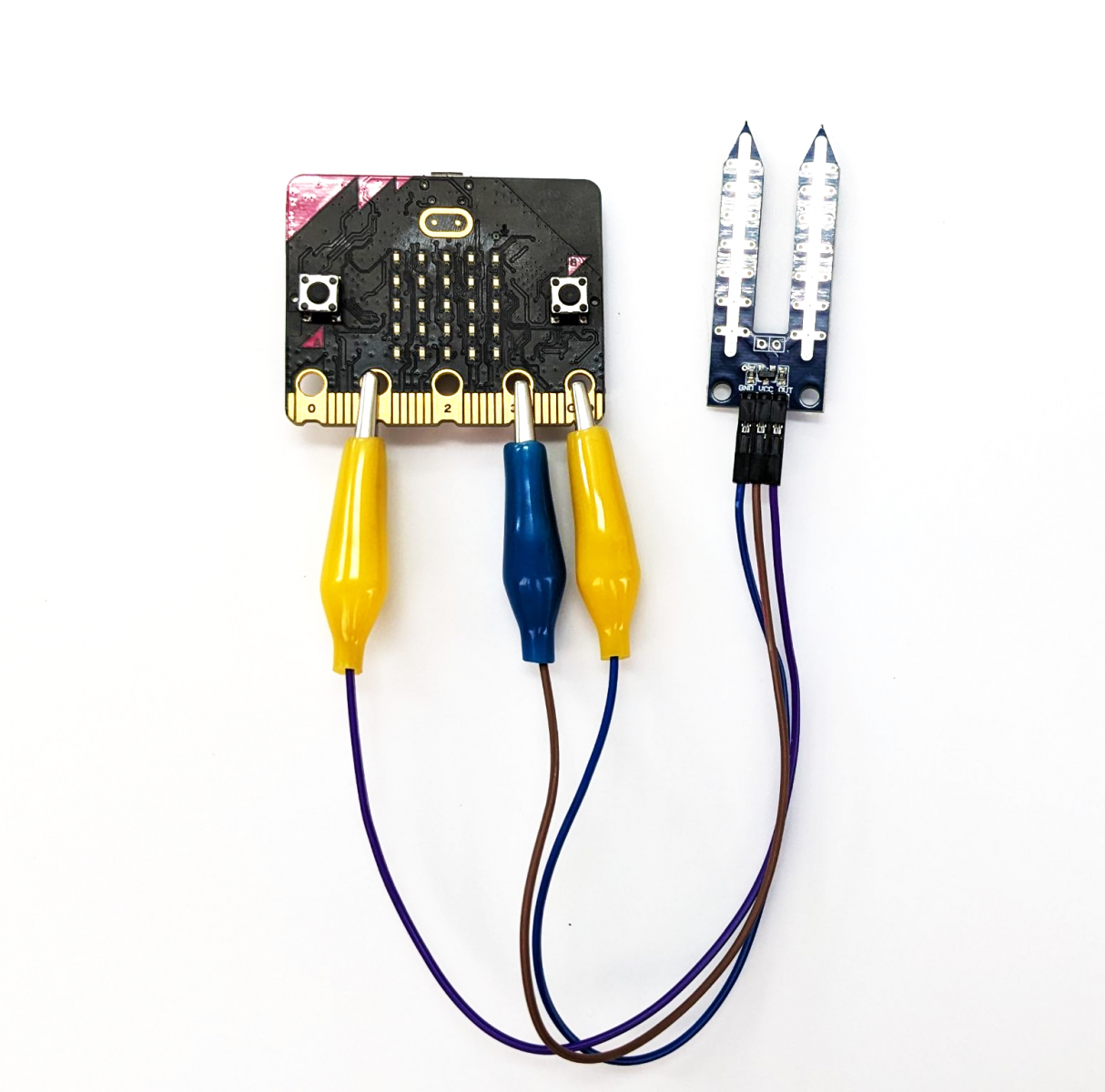

硬體連接:

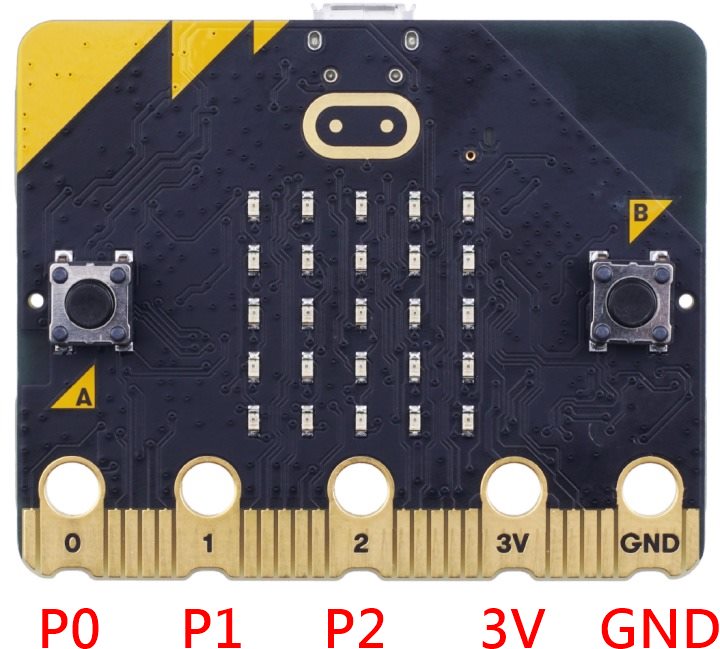

| 硬體腳位對照圖 |
 |  |
| 土壤溼度感測器 | micro:bit |
| OUT (S) | P1 |
| VCC | 3V |
| GND | GND |
範例程式:
想想看?
●如何修改if內的值，才能真正符合自己植物的需求?
●試著調整偵測秒數及LED面板呈現的圖案
●可以加聲音警示嗎?
●用兩隻手分別握住土壤濕度感測器的針腳，會怎麼樣呢? 能做出其他專案嗎?
專案二: 手動澆水器
專案介紹:
觸碰micro:bit V2的LOGO不放時，沉水馬達將會取水並為植物進行澆灌，並在LED螢幕顯示可愛動畫，
當放開LOGO時則停止澆灌，並停止動畫。
專案材料:

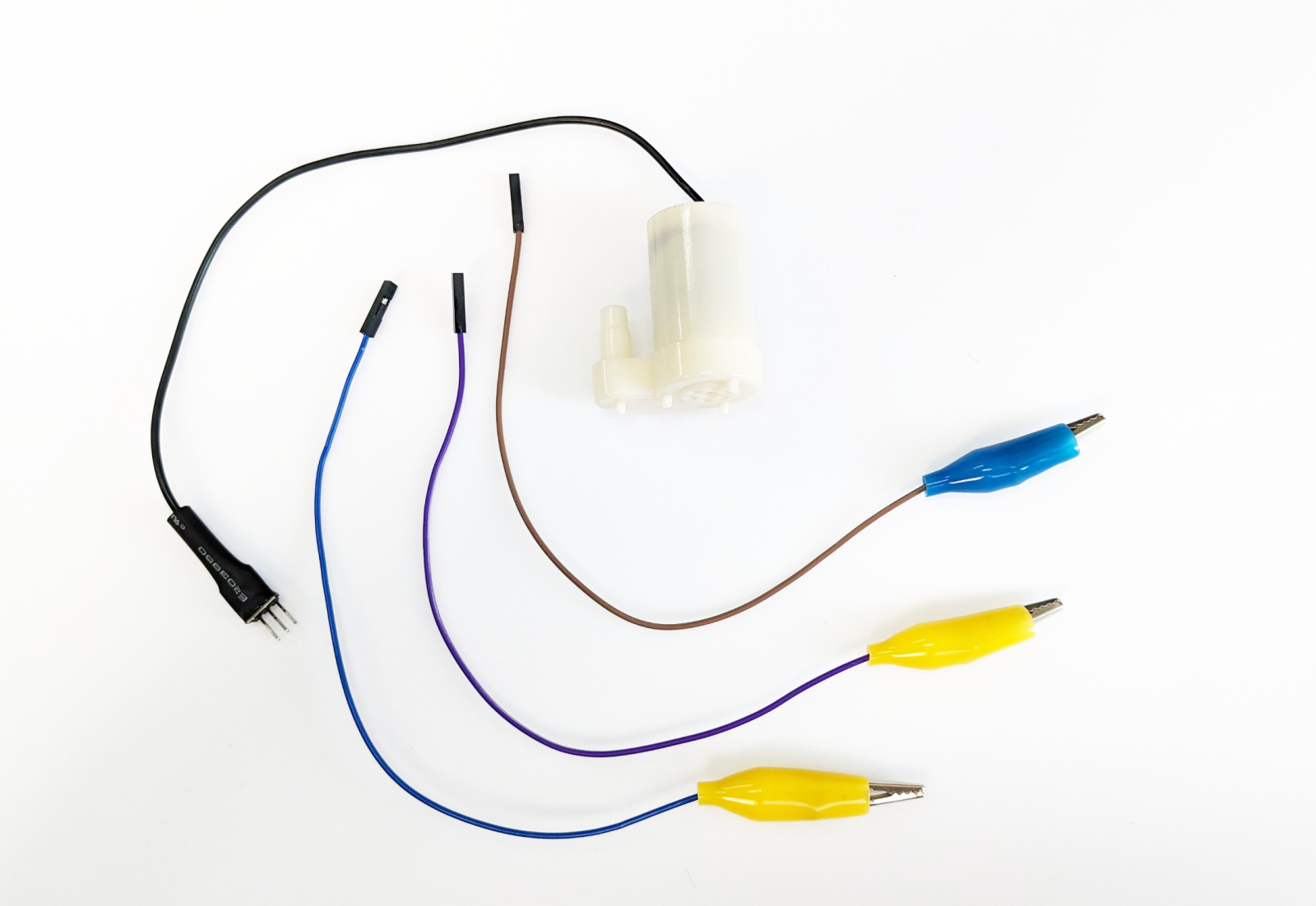

立式迷你微型沉水馬達3V~5V模組 x1、中型鱷魚線 轉 1P杜邦母 x3

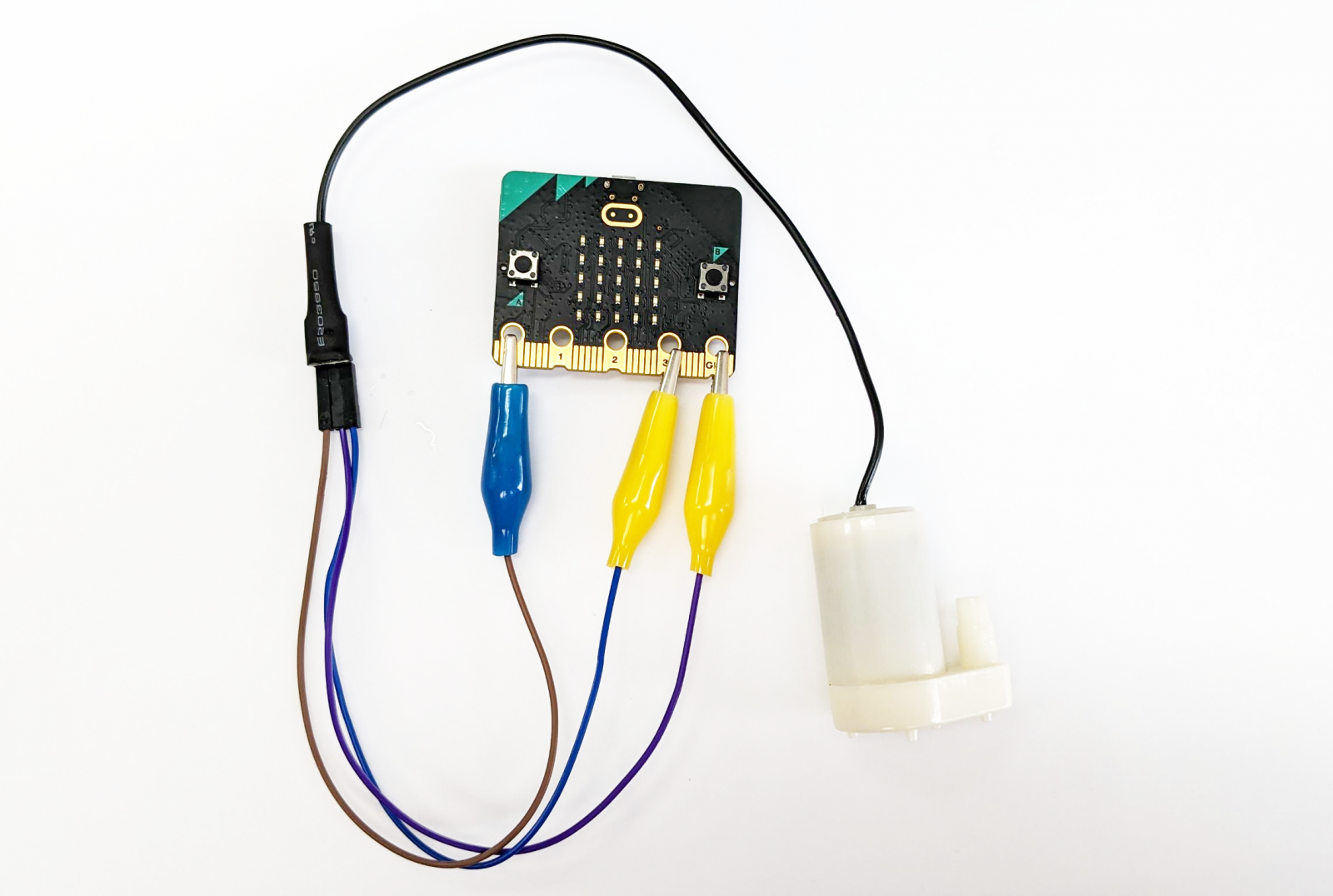

硬體連接:
| 硬體腳位對照圖 |
 | |
| 沉水馬達 | micro:bit |
| Signal | P0 |
| VCC | 3V |
| GND | GND |

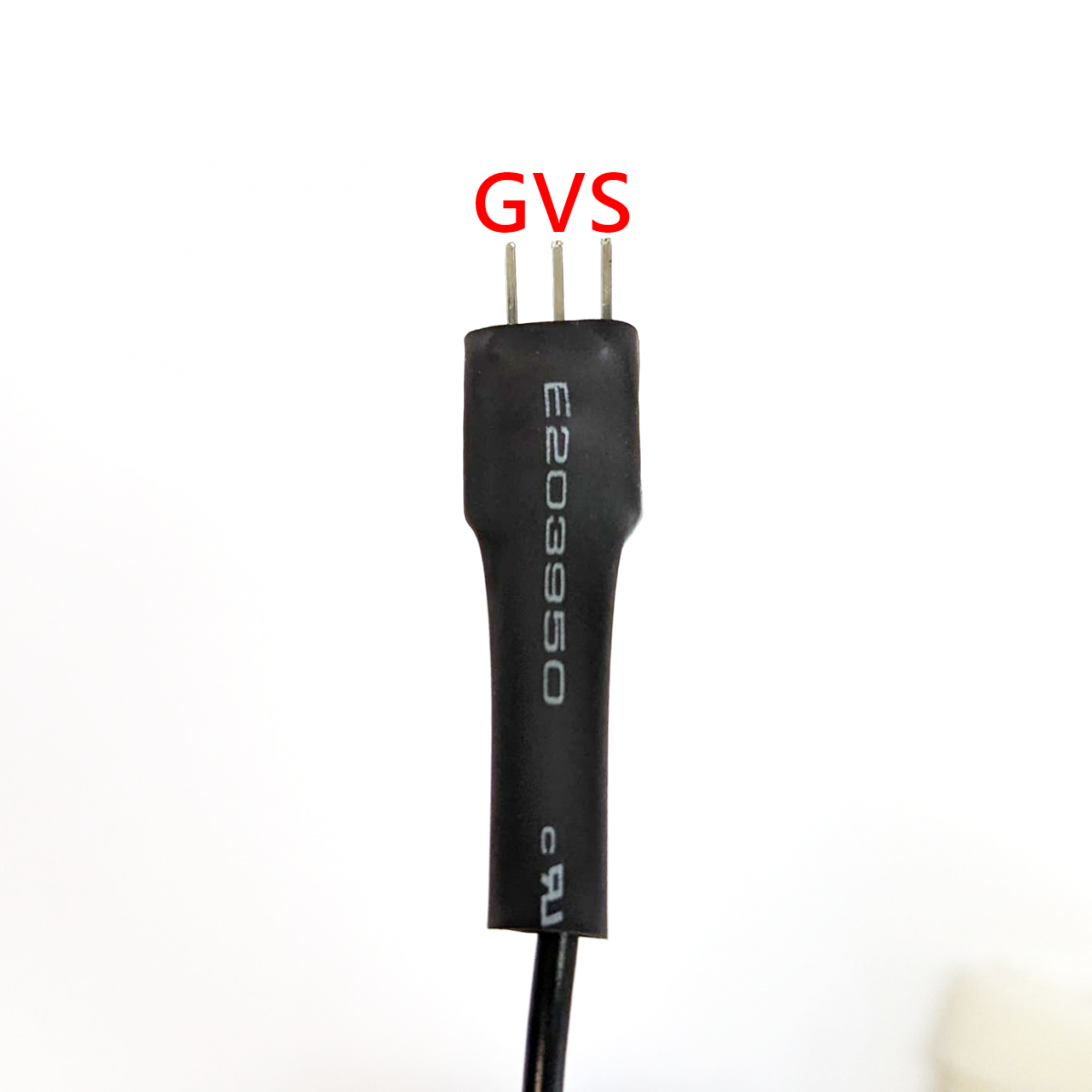

※沉水馬達的接頭從外觀看不出來GVS的標示，可依據圖片的方向將接頭面對自己，依序插上GVS 範例程式:
想想看?
●能試著創作其他動畫嗎?
●澆水時來點美妙音樂吧!
專案三: 自動土壤溼度檢測澆水器
專案介紹:
當植物的土壤濕度不足時顯示哭臉，沉水馬達自動取水並為植物進行澆灌；當濕度足夠時，顯示笑臉並停止澆水。

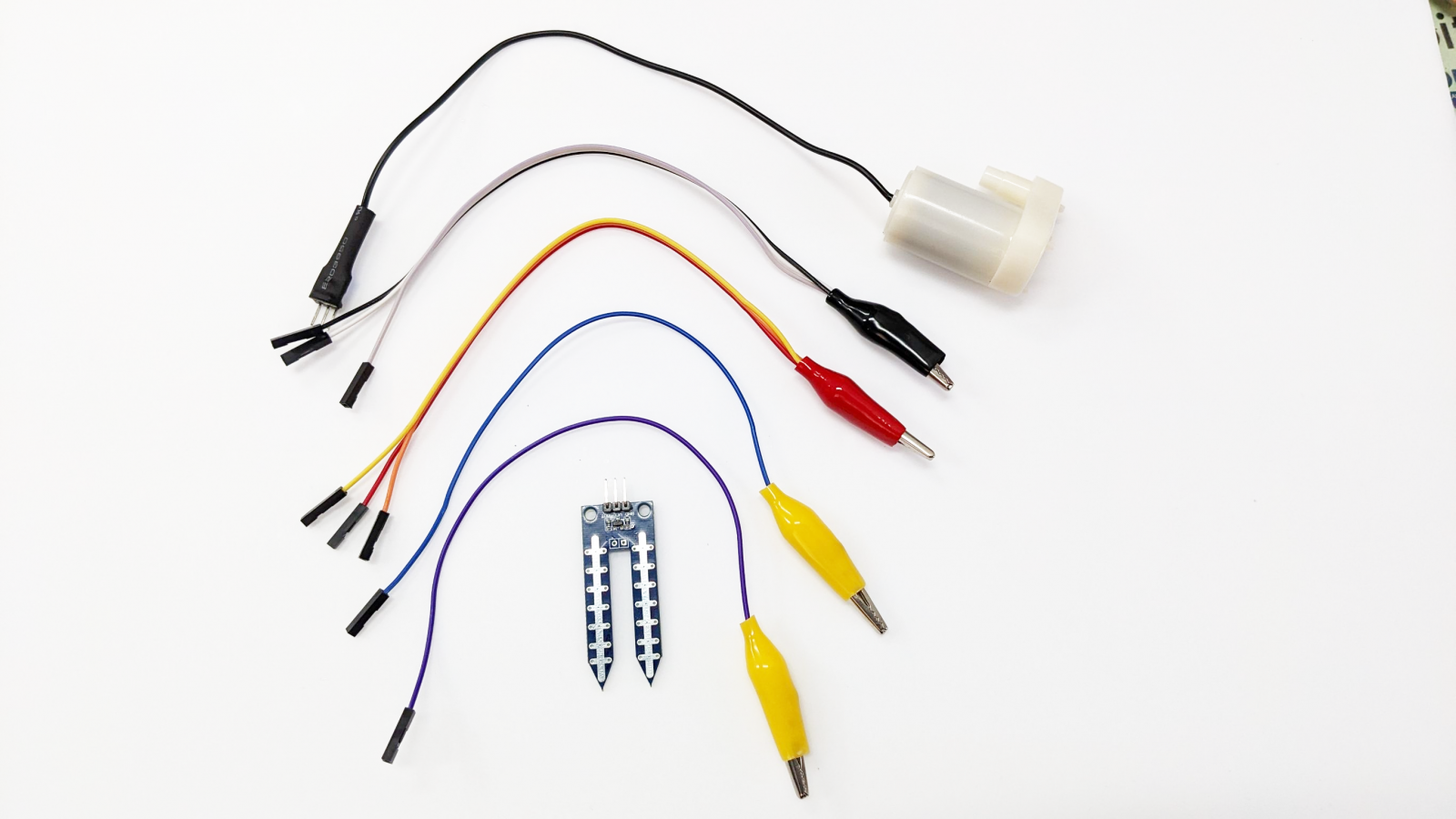

專案材料:
立式迷你微型沉水馬達3V~5V模組 x1、中型鱷魚線 轉 1P杜邦母 x2

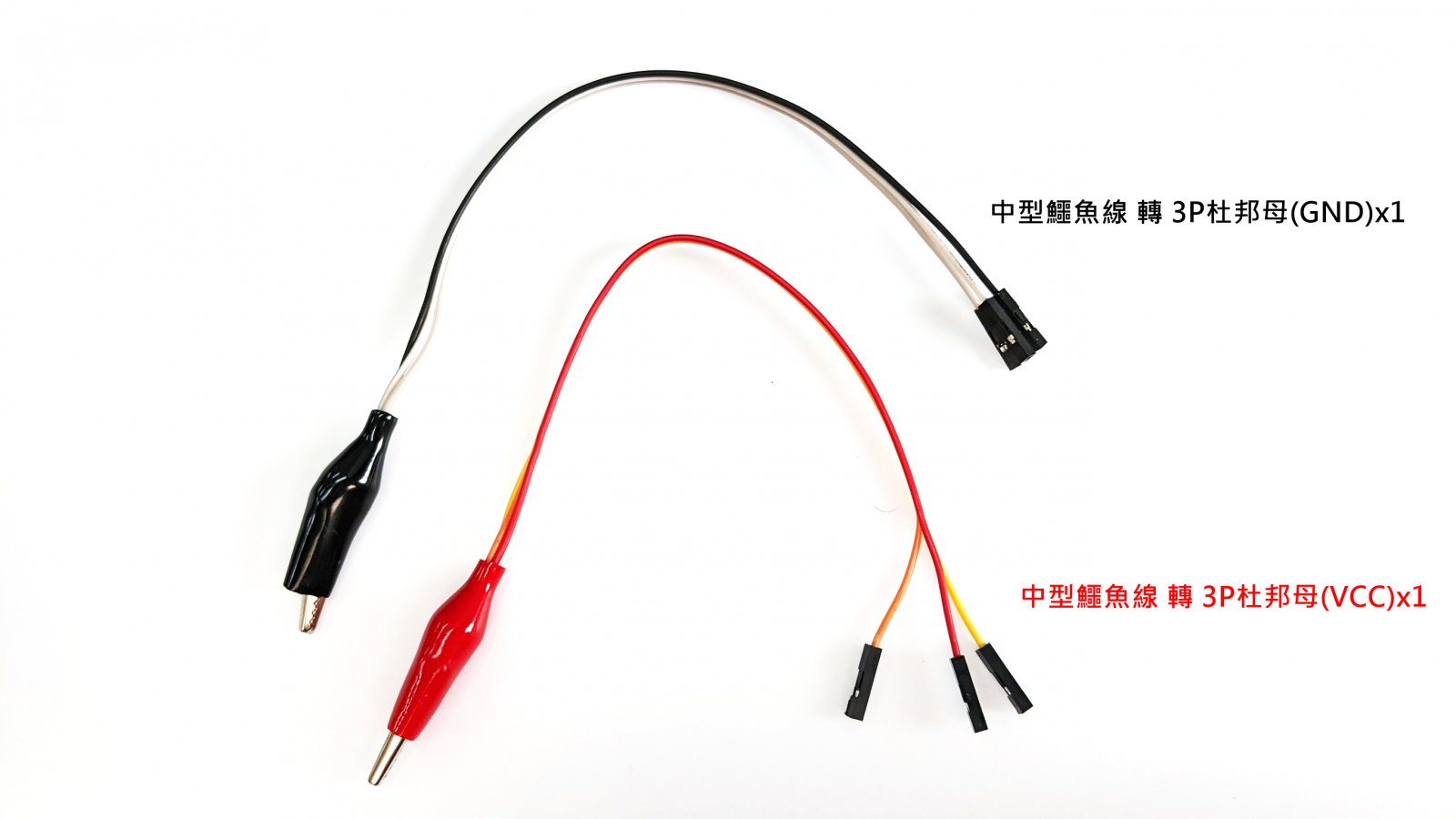

土壤濕度感測器 x1、中型鱷魚線 轉 3P杜邦母(VCC)x1、中型鱷魚線 轉 3P杜邦母(GND)x1

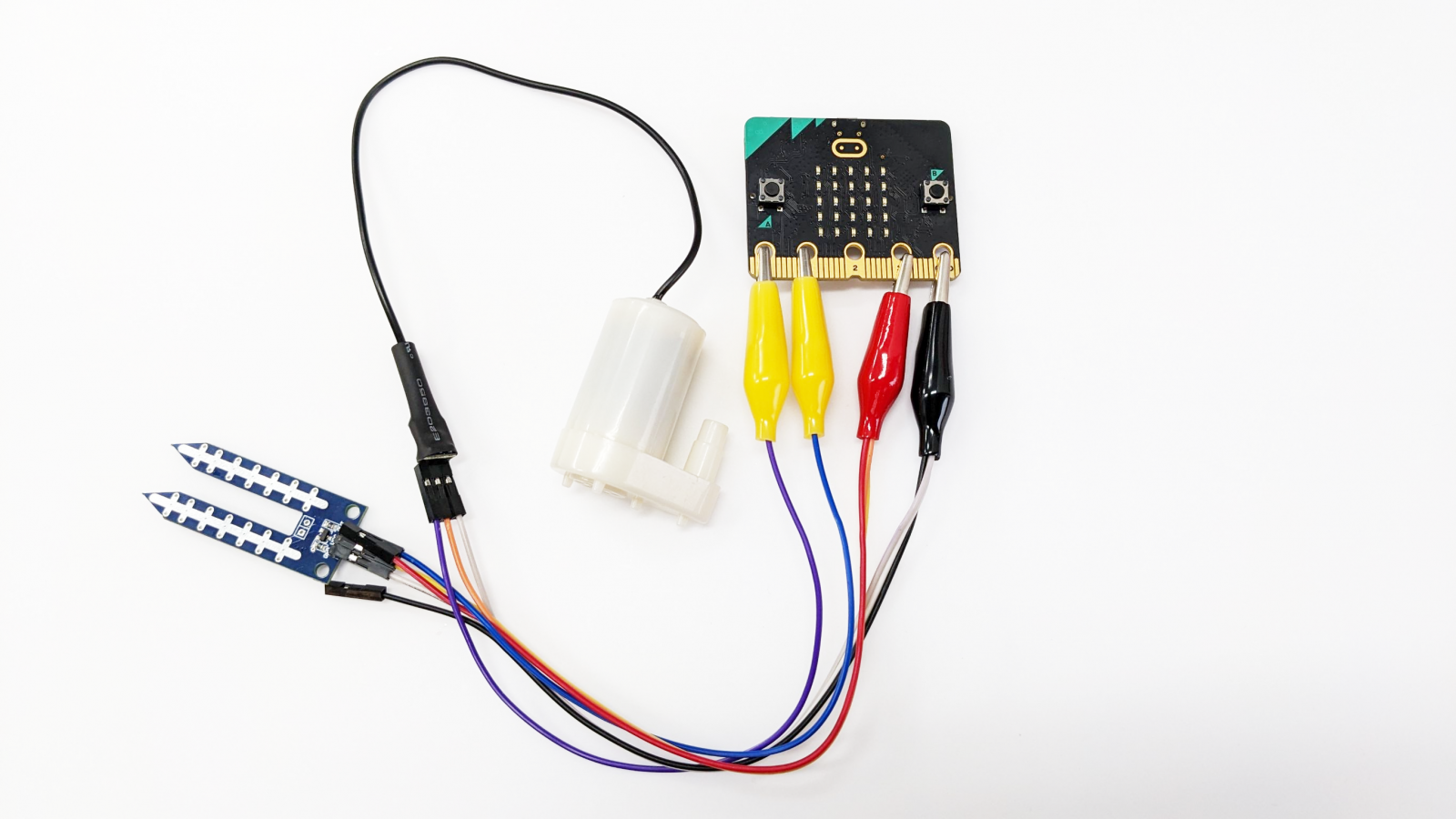

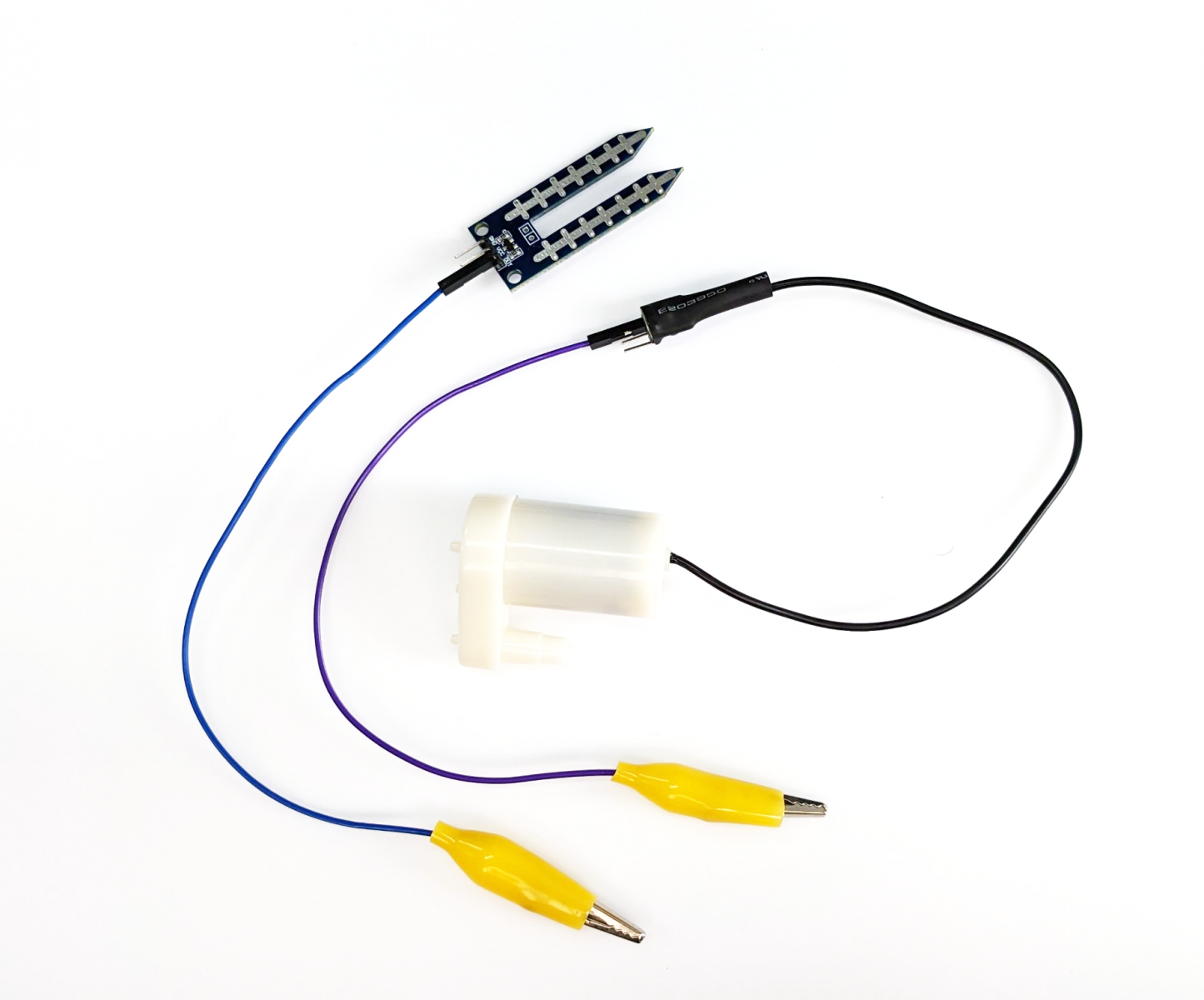

硬體連接:
| 硬體腳位對照圖 |
| |
| 沉水馬達 | 土壤溼度感測器 |
| S | OUT (S) |
|
| micro:bit (使用中型鱷魚線 轉 1P杜邦母 x2) |
| P0 | P1 |

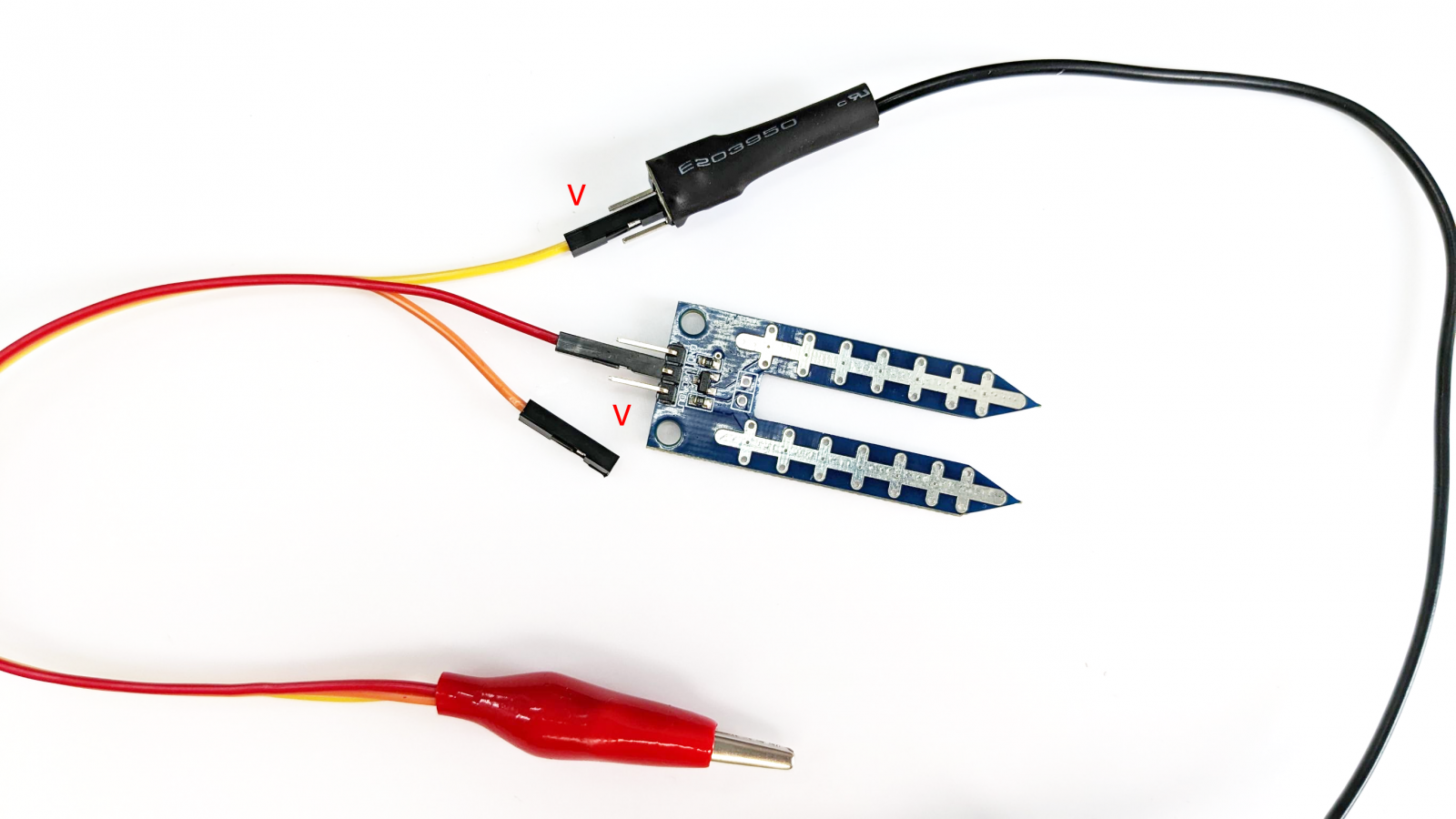

※沉水馬達的接頭從外觀看不出來GVS的標示，可依據圖片的方向將接頭面對自己，依序插上GVS
| 硬體腳位對照圖 |
| |
| 沉水馬達 | 土壤溼度感測器 |
| V | V |
|
| micro:bit (使用中型鱷魚線 轉 3P杜邦母(VCC)x1) |
| 3V |
※兩者顏色無功能上的差異，只是一般接電時，習慣用深色電線當接地(GND負極)、亮色接V(正極)，以方便辨識

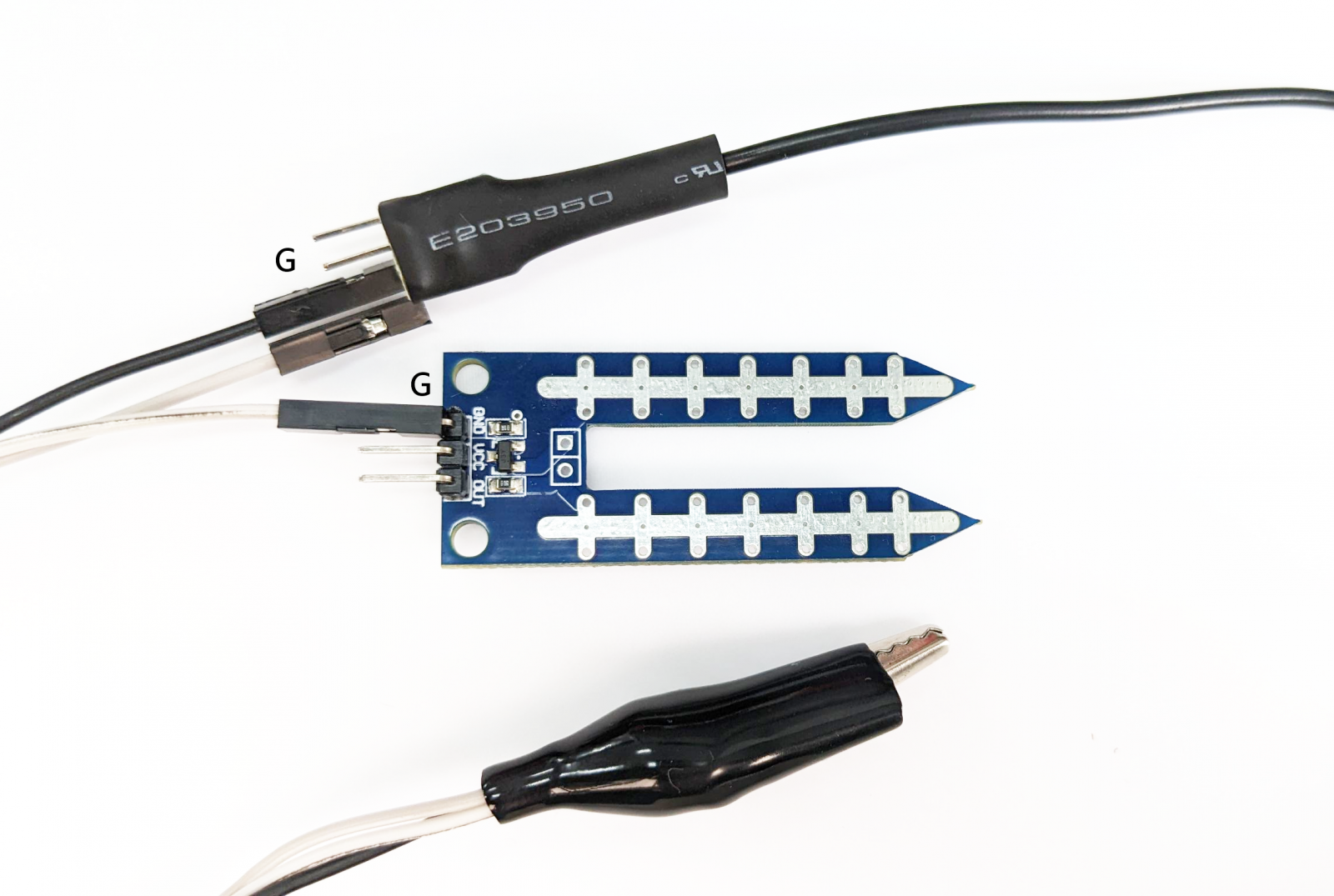

※沉水馬達的接頭從外觀看不出來GVS的標示，可依據圖片的方向將接頭面對自己，依序插上GVS | 硬體腳位對照圖 |
| |
| 沉水馬達 | 土壤溼度感測器 |
| G | G |
|
| micro:bit (使用中型鱷魚線 轉 3P杜邦母(GND)x1) |
| GND |
※兩者顏色無功能上的差異，只是一般接電時，習慣用深色電線當接地(GND負極)、亮色接V(正極)，以方便辨識
※沉水馬達的接頭從外觀看不出來GVS的標示，可依據圖片的方向將接頭面對自己，依序插上GVS範例程式:
想想看?
●能試著創作其他動畫嗎?
●澆水時來點美妙音樂吧!
●如何結合專案二的手動控制呢?

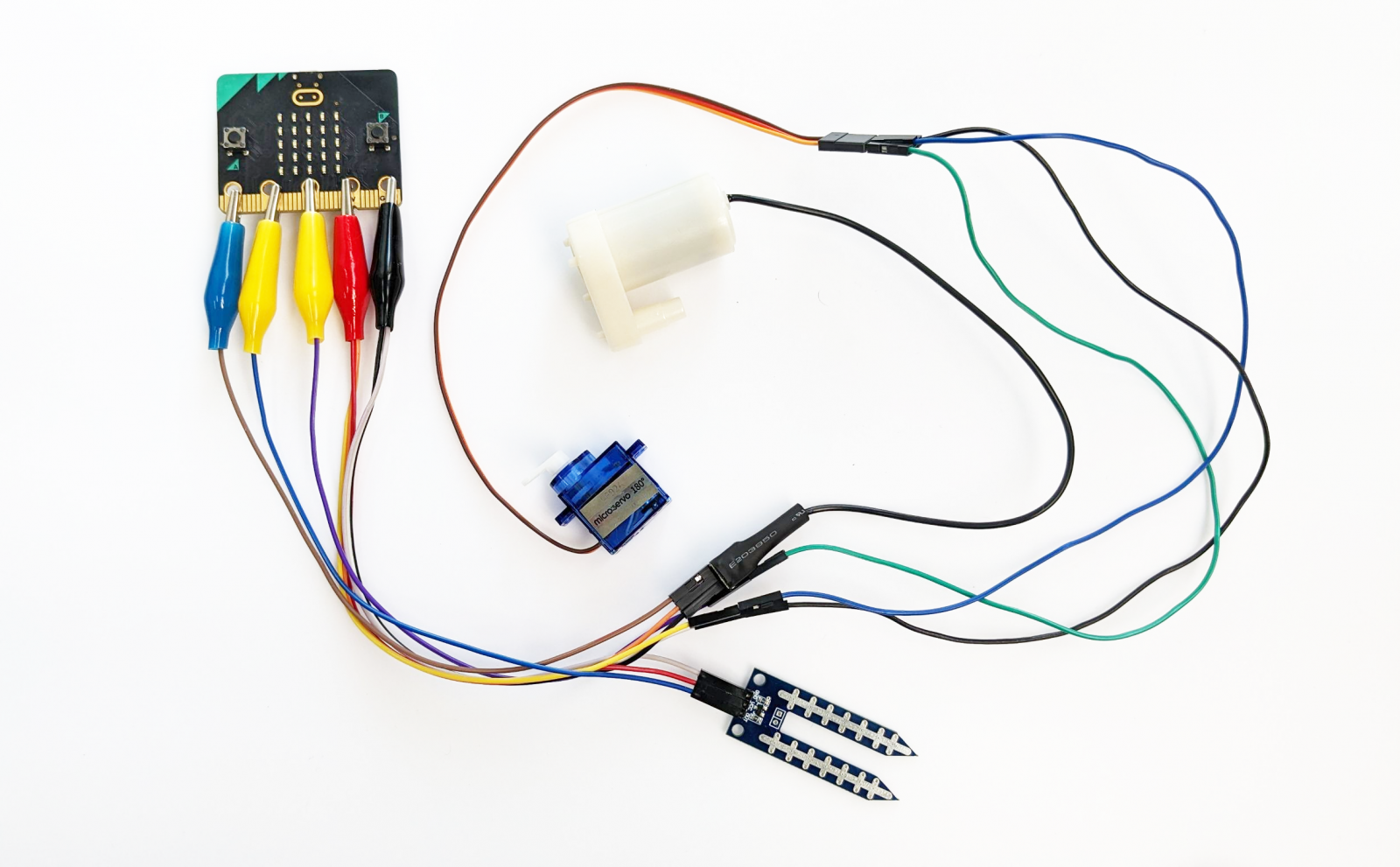

專案四: 自動土壤溼度檢測澆水器 (灑水裝置)
專案介紹:
當植物的土壤濕度不足時顯示哭臉，伺服馬達抬高水管五秒後，沉水馬達自動取水並為植物進行澆灌；
當濕度足夠時，顯示笑臉，接著停止澆水，五秒後伺服馬達轉動將水管放下。(水管抬高可增加植物澆灌面積，製造灑水效果)
此專案為專案三的延伸，沿用專案三的材料及硬體連接，再加入以下伺服馬達的連接準備專案材料:

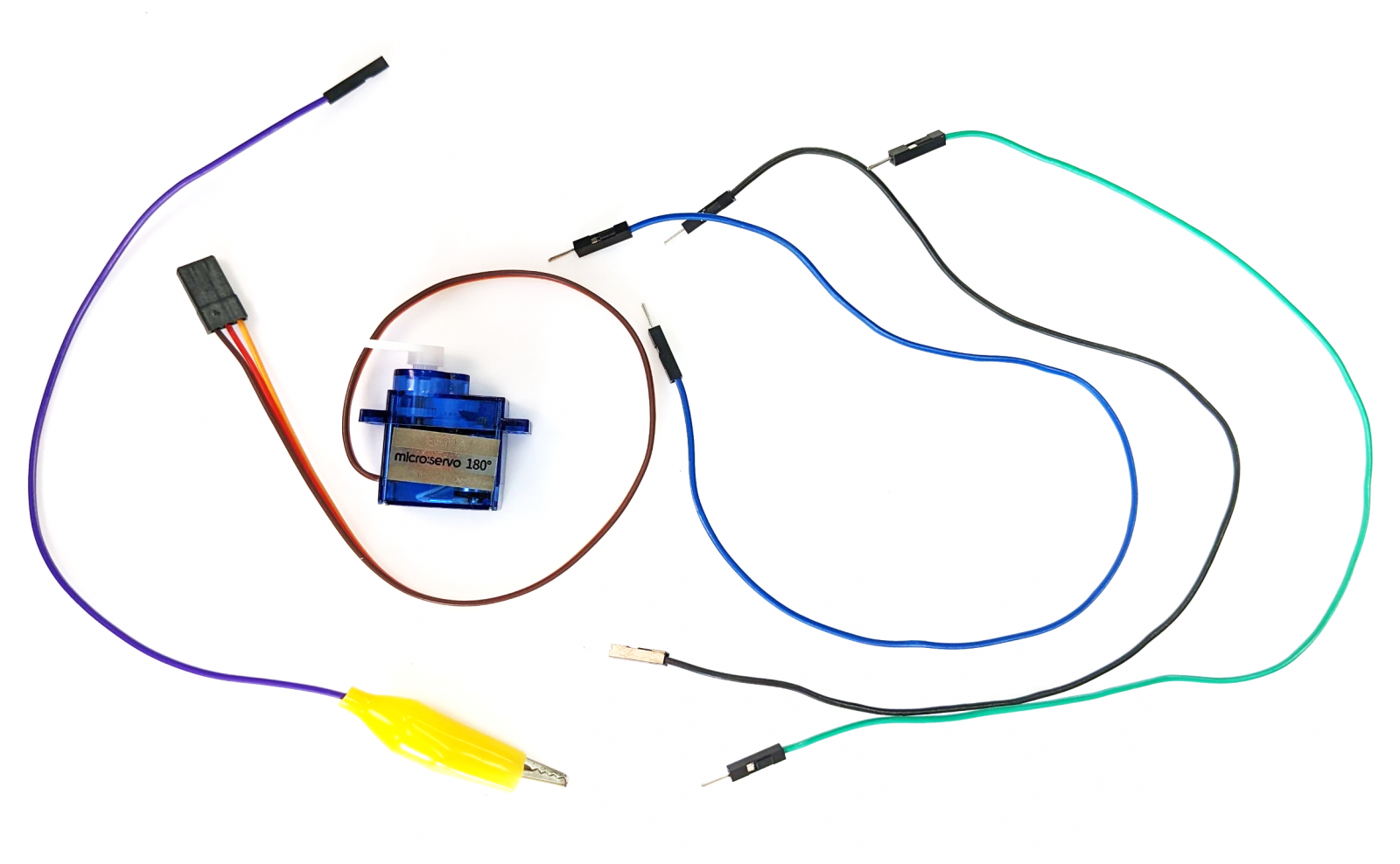

180度伺服馬達 x1、中型鱷魚線 轉 1P杜邦母 x1、公對公杜邦線 x3
立式迷你微型沉水馬達3V~5V模組 x1、中型鱷魚線 轉 1P杜邦母 x2
土壤濕度感測器 x1、中型鱷魚線 轉 3P杜邦母(VCC)x1、中型鱷魚線 轉 3P杜邦母(GND)x1
硬體連接:

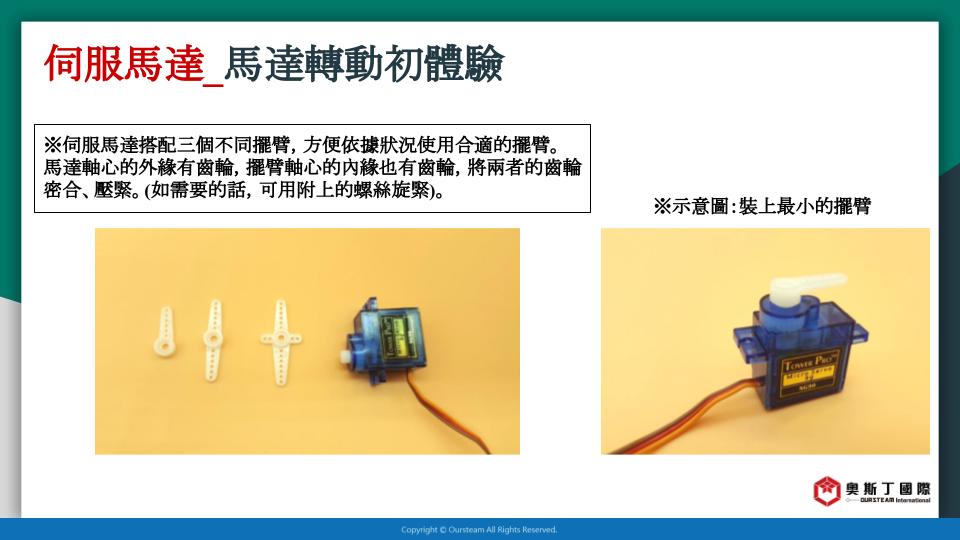

| 硬體腳位對照圖 |
|

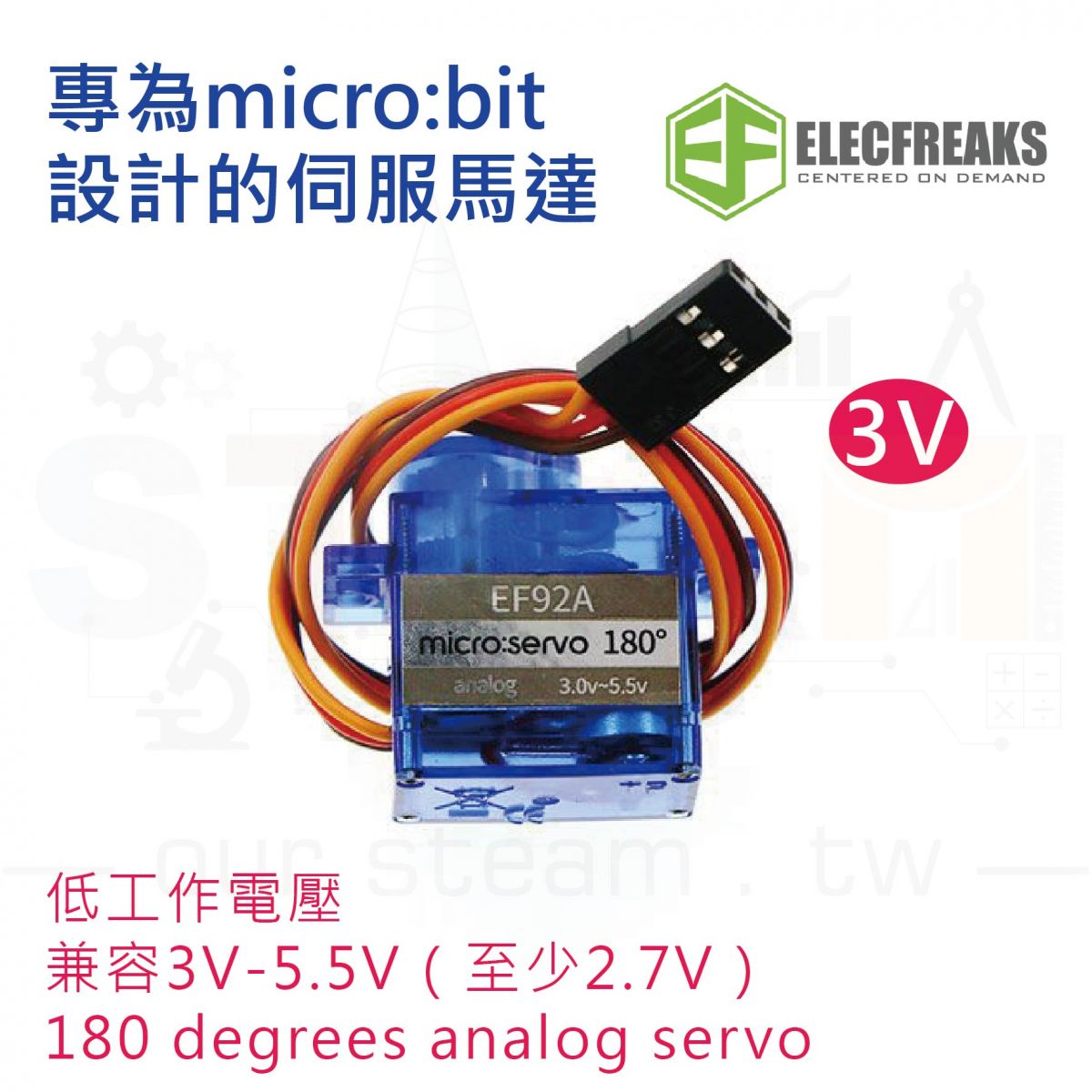

| 180度伺服馬達 |
※伺服馬達本身帶有電線，
棕色線(GND)，接G、
紅色線(VCC)，接V、
橙色線(Signal)，接P2 |

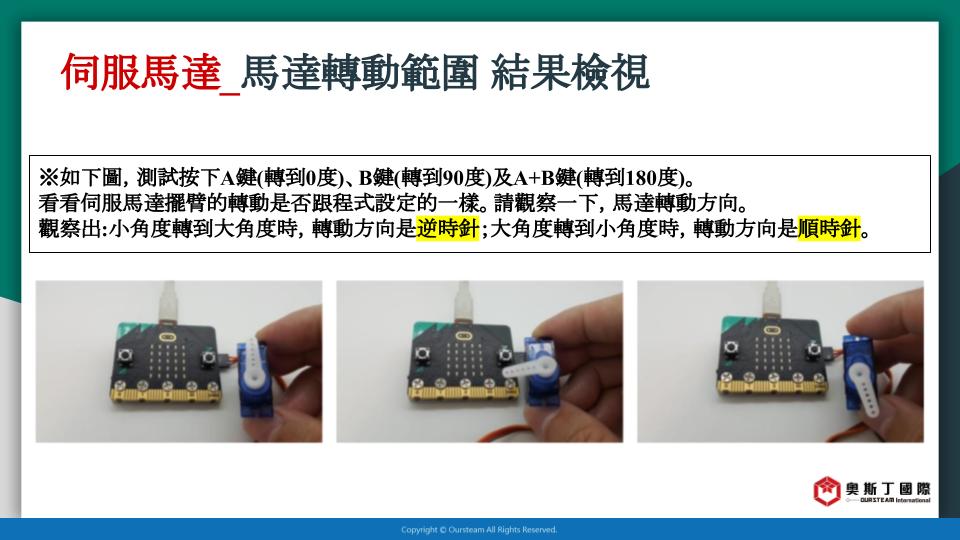

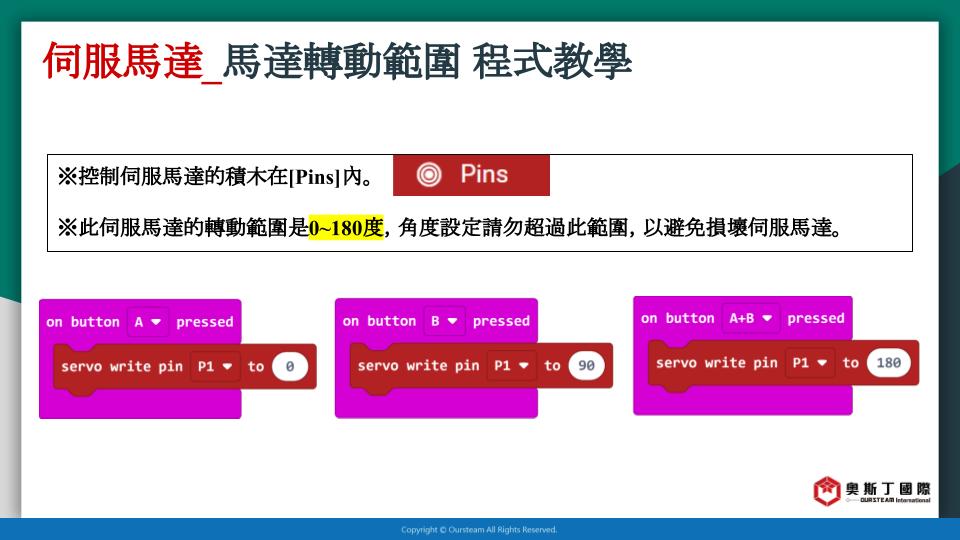

※記住伺服馬達擺臂轉動的結果，依據此結果設置灑水裝置的擺放位置 範例程式:
想想看?
●為什麼伺服馬達啟動後要等5秒才啟動沉水馬達，不製造時間差會如何呢?
●有些植物不適合太強烈的陽光照射，利用micro:bit內建的光線感測器偵測陽光，溫度感測器偵測環境溫度
當陽光太大、溫度太高時，啟動伺服馬達拉開遮陽板，反之則關閉遮陽板，以提供植物更優質的生長環境

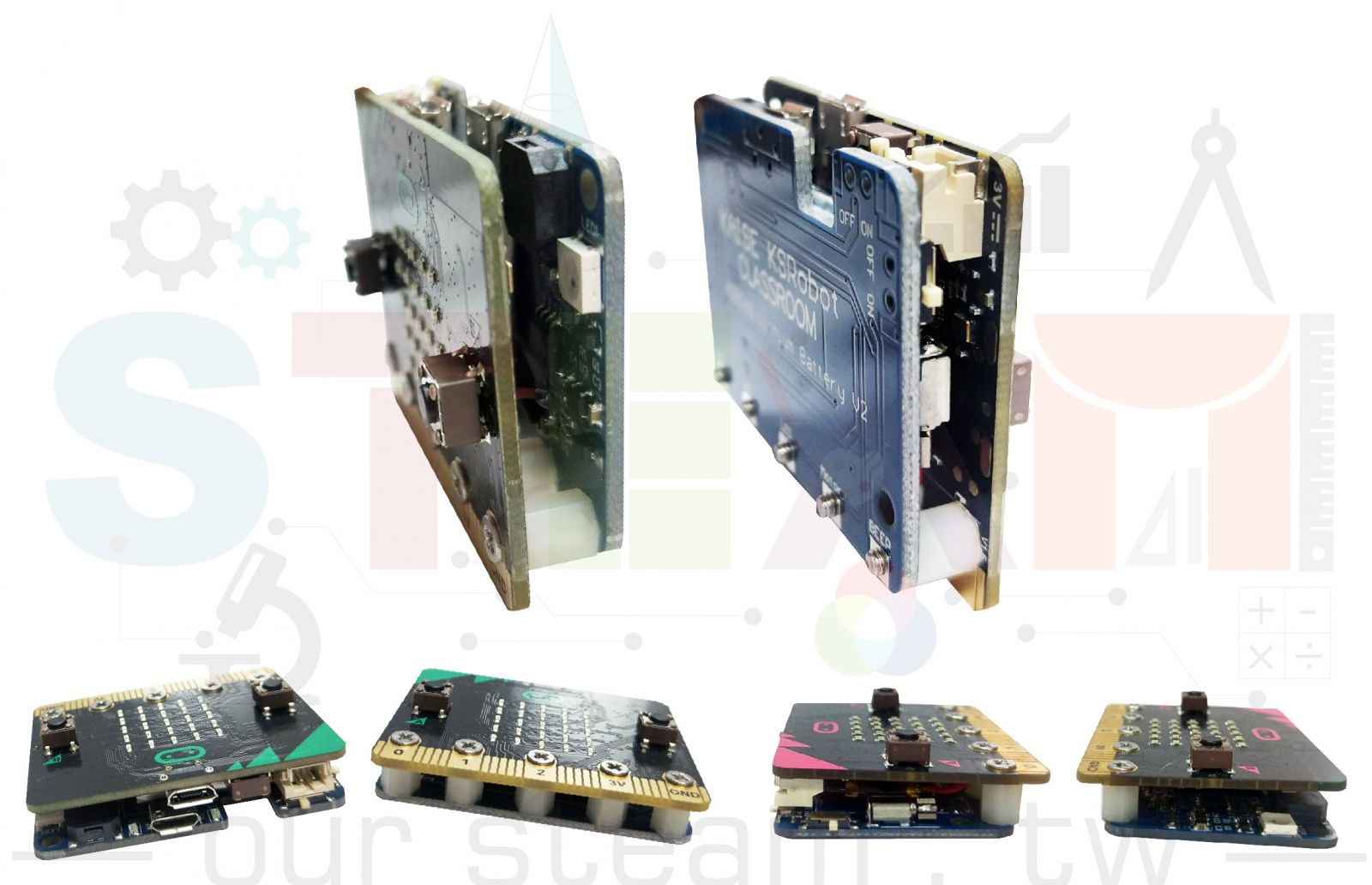

補充資料一:
不插電鋰電系統 (KSB046):
Micro:Bit擴充需求：
離開電腦，鋰電池供電，無須另外接線，即可擁有燈光、震動、蜂鳴器及供電的效果
(戶外使用、Maker養成)

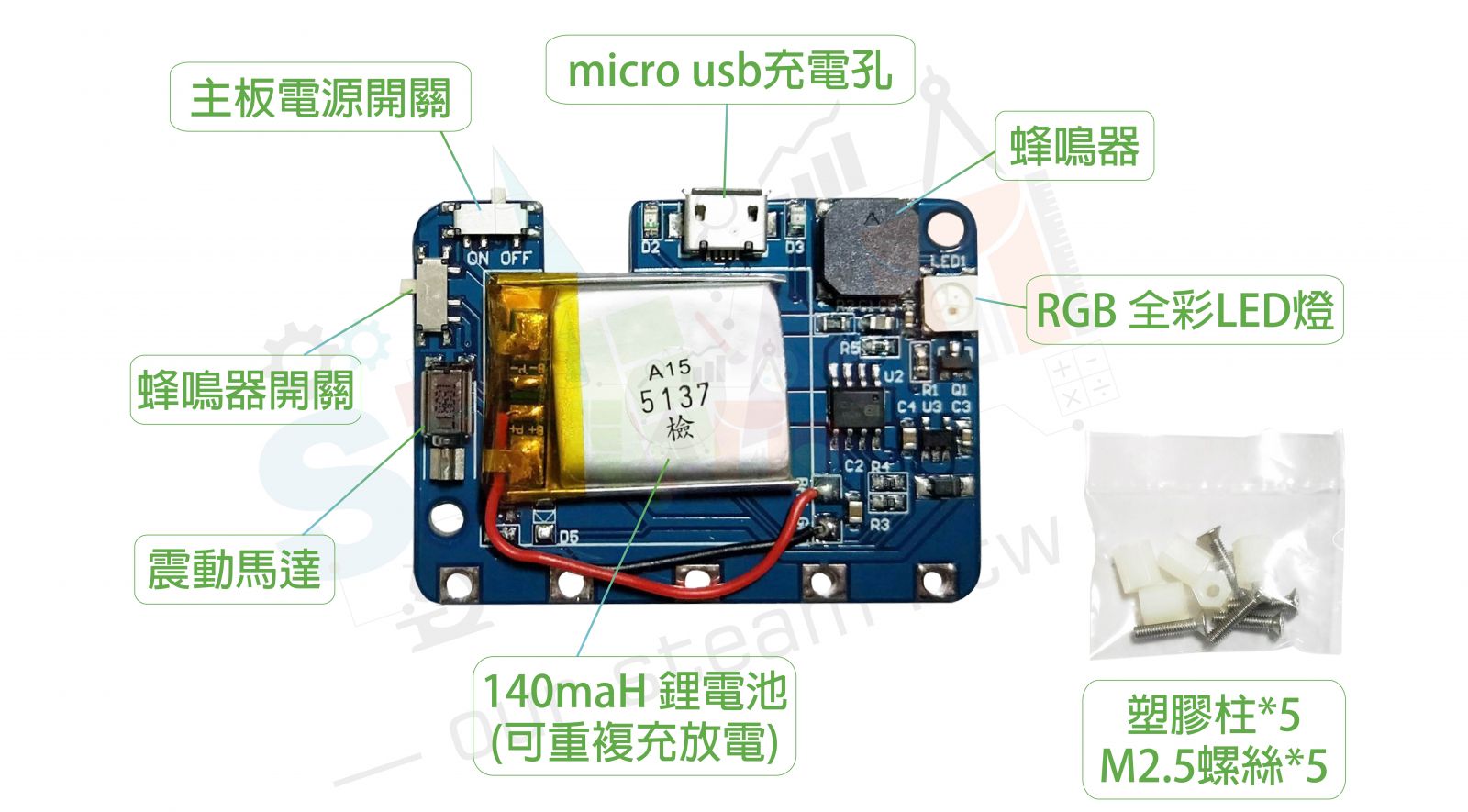

【KSB046規格】
1. KSB046鋰電池主板*1
-蜂鳴器、震動馬達、RGB全彩LED燈、主板電源開關
-感測器控制開關、-140maH 鋰電池、micro usb 充電孔
2. 塑膠柱*5、M2.5螺絲*5

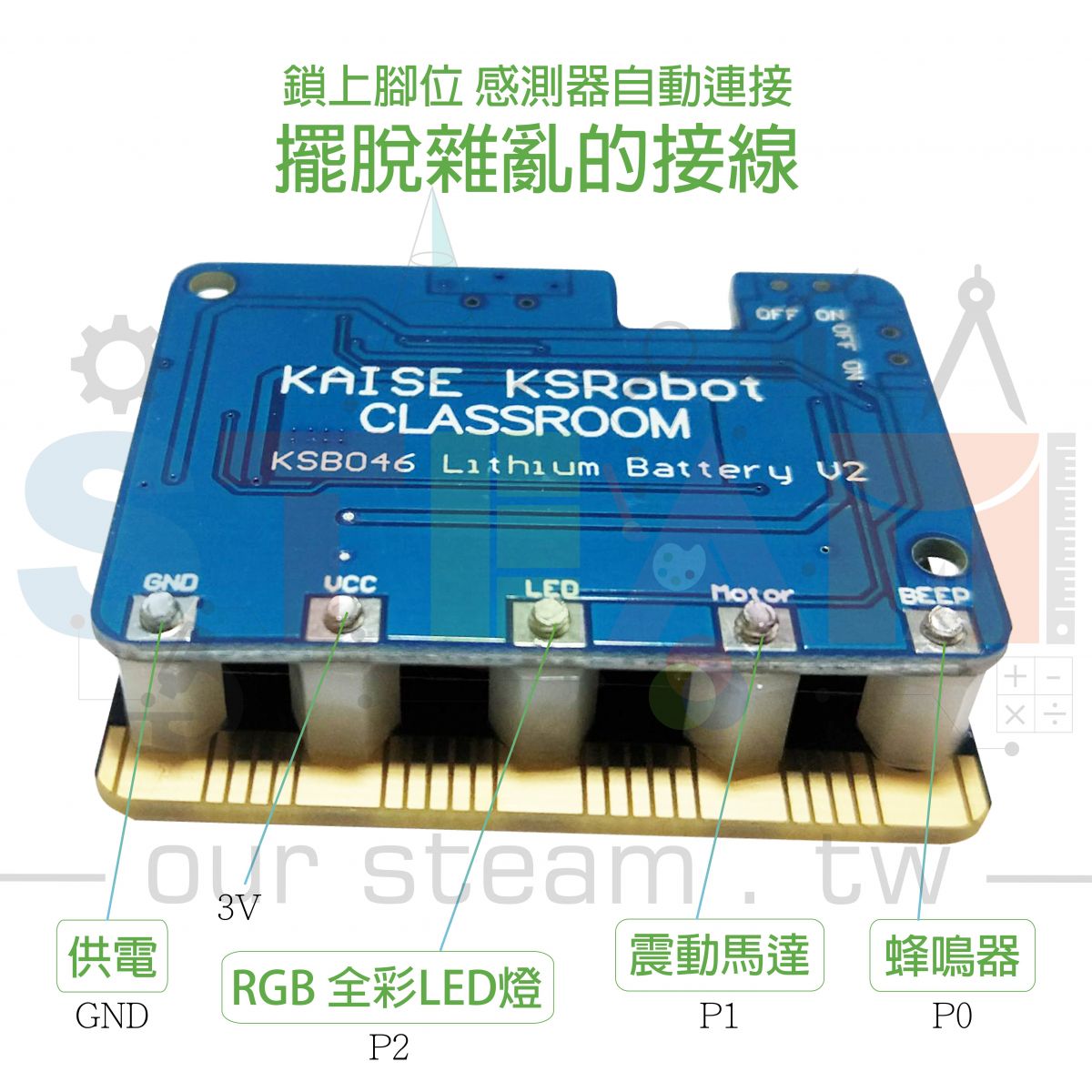

於micro:bit五個腳位放置螺絲，並與凱斯KSB046鋰電池背板對齊鎖上
完全不需另外接線，即可使用蜂鳴器、震動馬達、RGB全彩LED燈
內建的140maH 鋰電池，約10-15分鐘即可快速充飽電，供micro:bit使用長達12小時
電源開關：輸出到主板的電源開關
蜂鳴器開關：板載蜂鳴器開關，如果要使用micro bit P0 腳位做其它應用，要將開關應用
USB 充電插座：可接電腦或USB 行動電源來充電
蜂鳴器：板載蜂鳴器，使用micro bit P0 腳位
震動馬達： 板載震動馬達，使用micro bit P1 腳位
全彩LED： 板載RGB 全彩LED，使用micro bit P2 腳位
※請注意感測器佔用的腳位，若外接感測器可搭配以上相同腳位的功能使用

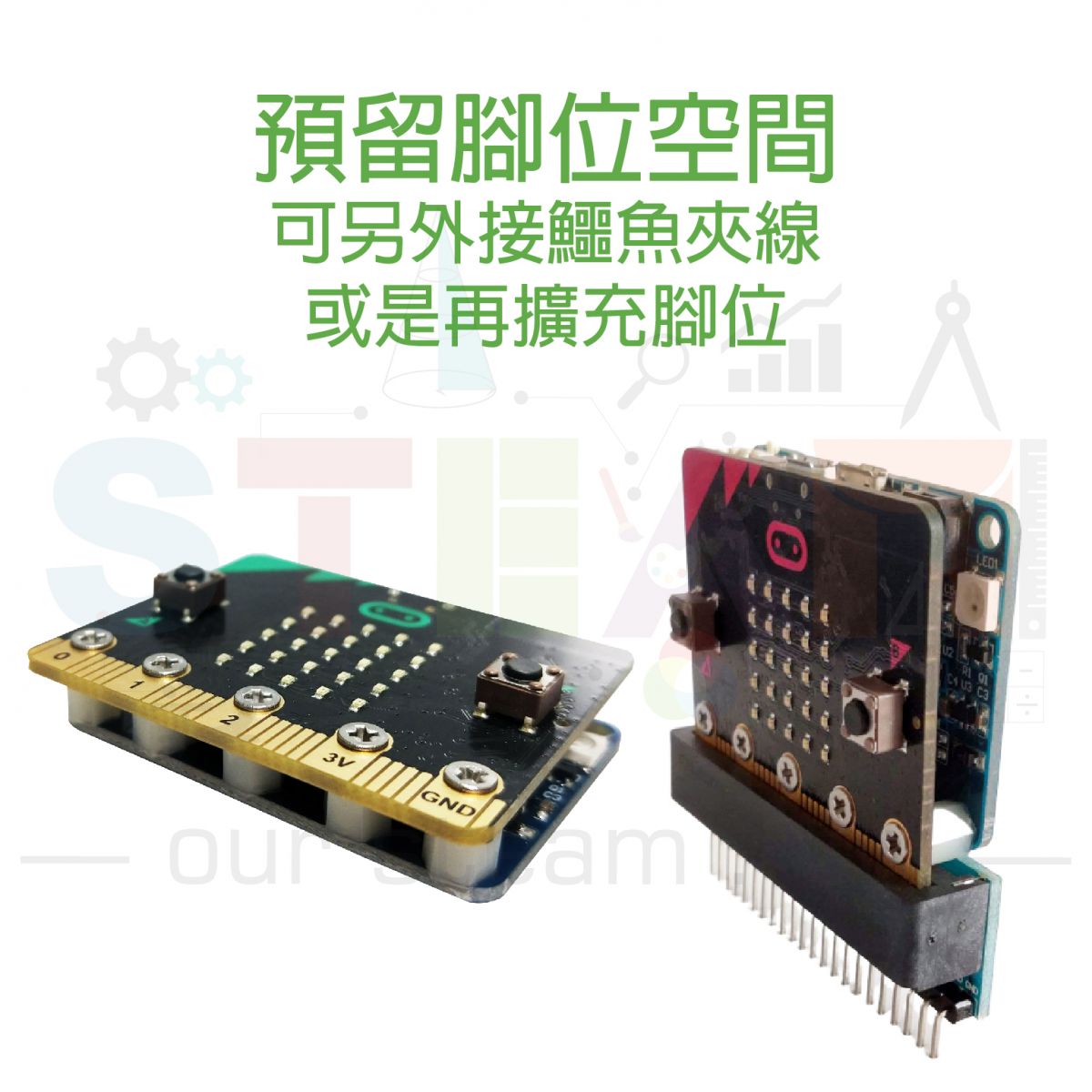

*預留腳位空間，可另外接鱷魚夾線，或是再擴充腳位
完美結合micro:bit，輕巧好攜帶

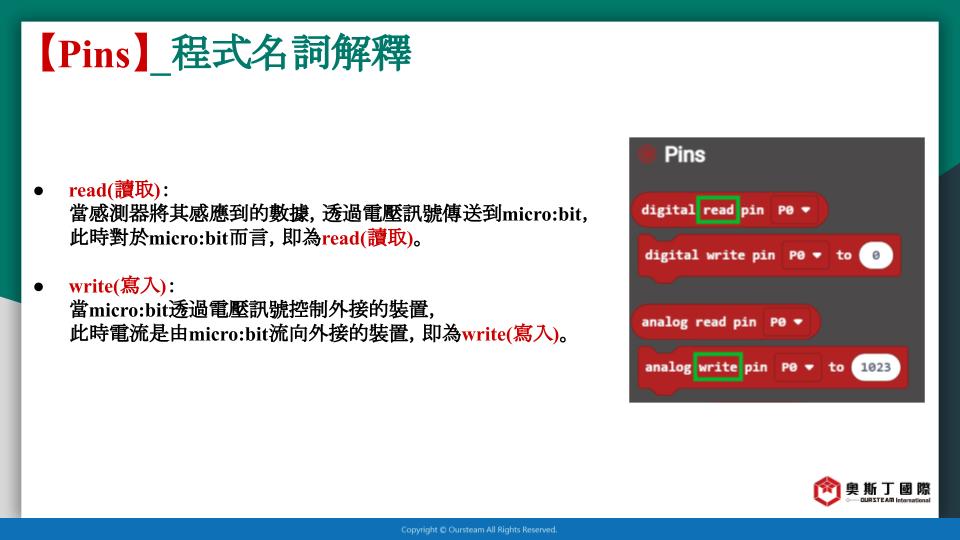

補充資料二:

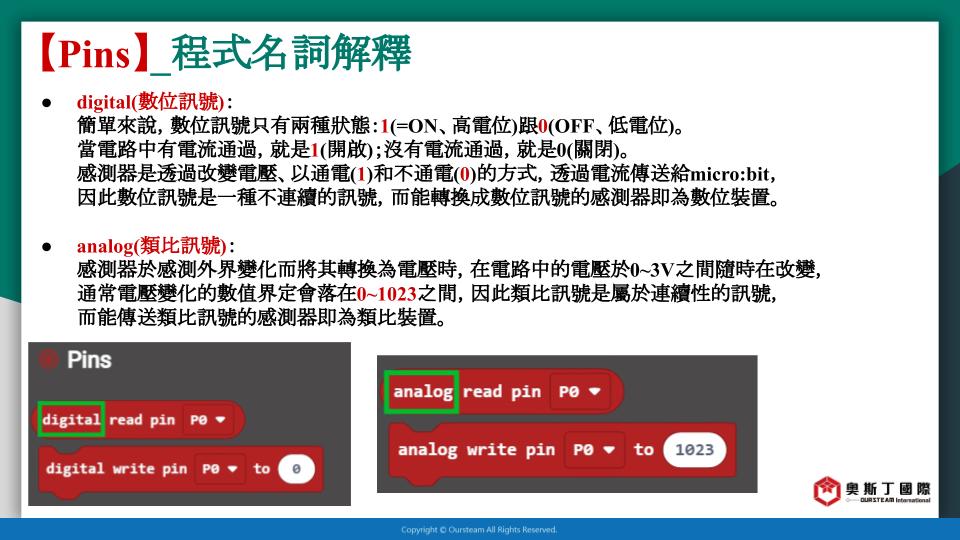

類比值和數位值:
外接感測器最重要的就是類比積木和數位積木的應用，若是搞混了，專案就沒辦法順利啟動了!
