Classroom Smart Air Purifier Kit 智能空氣淨化器|奧斯丁國際有限公司 OURSTEAM Internationl

組裝小屋

Pre-positioned Holes 內建孔位	QTY 數量
IOT:bit 擴充版孔位	1
Sensor:bit	1
Holes for mini sensors(Such as Light sensor) 迷你感測器孔位	4
Holes for larger sensors(Such as Motor fan module) 大型感測器孔位	1
Holes for Ultrasonic sensor 超音波感測器空位	1
Holes for Dust sensor 灰塵感測器孔位	1
Holes for Servo 伺服馬達孔位	2

安裝步驟

在門位置安裝伺服馬達固定板(如下圖)

在寵物餵食位置安裝伺服馬達的固定板(如下圖)

用透明膠帶組裝門(如下圖)

組裝打開/關閉門板(如下圖)

已預留了2根連桿，可以透過它們把門與伺服馬達連接起來，並可以進行開門/關門的功能(如下圖)

用透明膠帶安裝另一扇門(如下圖)

組裝牆壁(如下圖)

組裝地板(如下圖)

組裝屋頂(如下圖)

當寵物食物儲存槽的伺服馬達的孔位已安裝伺服馬達時，可以將食槽安裝在該的伺服馬達上(如下圖)

功能介紹

灰塵感測器能夠檢測室內空氣中的灰塵濃度，並將數據傳輸給micro:bit。當灰塵濃度超過設定值時，micro:bit 會發出信號，控制電風扇啟動。電機風扇被安裝在小屋的一側，當接收到信號後，它會自動啟動並開始吹拂室內空氣。透過風扇的運轉，室內的空氣得以循環流動，從而有效淨化室內空氣，提高空氣質量。

材料準備
1 × micro:bit V2
1 × Classroom Smart-Air-Purifier Kit 智能空氣淨化器套件
1 × micro USB Cable USB傳輸線
1 × Smart Home Material Pack 智能小屋材料包

課程目標
(1) 了解空氣質量指數。
(2) 了解影響環境空氣質量的因素以及如何提升室內空氣質量。
(3) 製作空氣淨化器。

補充小知識

【空氣質量指數】
空氣質量指數(Air Quality Index，簡稱AQI)是定量描述空氣質量狀況的指數，其數值越大說明空氣污染狀況越嚴重，對人體健康的危害也就越大。參與空氣質量評價的主要污染物為細顆粒物（PM2.5）、可吸入顆粒物（PM10）、二氧化硫（SO2）、二氧化氮（NO2）、臭氧（O3）、一氧化碳（CO）等六項。AQI 適合於表示城市的短期空氣質量狀況和變化趨勢。AQI分級計算參考的標準是《環境空氣質量標準》(GB3095－2012)、《環境空氣質量指數(AQI)技術規定(試行)》HJ633-2012，AQI指標從2012年開始在我國推行。

空氣質量指數	空氣質量指數級別	空氣質量指數類別	顏色	對健康影響情況	建議採取的措施
0~50	一級	優	綠色	空氣質量令人滿意，基本無空氣污染	各類人群可正常活動
51~100	二級	良	黃色	空氣質量可接受，但某些污染物可能對極少數異常敏感人群健康有較弱影響	極少數異常敏感人群應減少戶外活動
101~150	三級	輕度污染	橙色	易感人群症狀有輕度加劇，健康人群出現刺激症狀	兒童、老年人及心髒病、呼吸系統疾病患者應減少長時間、高強度的戶外鍛煉
151~200	四級	中度污染	紅色	進一步加劇易感人群症狀，可能對健康人群心臟、呼吸系統有影響	兒童、老年人及心髒病、呼吸系統疾病患者避免長時間、高強度的戶外鍛煉，一般人群適量減少戶外運動
201~300	五級	重度污染	紫色	心髒病和肺病患者症狀顯著加劇，運動耐受力降低，健康人群普遍出現症狀	兒童、老年人及心髒病、肺病患者應停留在室內，停止戶外運動，一般人群減少戶外運動
>300	六級	嚴重污染	褐紅色	健康人群運動耐受力降低，有明顯強烈症狀，提前出現某些疾病	兒童、老年人及病人應停留在室內，避免體力消耗，一般人群應避免戶外活動

【空氣質量影響因素】
空氣質量受多種因素的影響，包括以下幾個方面：

大氣污染物：包括顆粒物（PM2.5和PM10）、臭氧（O3）、二氧化氮（NO2）、二氧化硫（SO2）等。這些污染物主要來自於工業排放、交通排氣、燃煤和燃油等燃燒過程。

人為活動：工業生產、交通運輸、能源消耗等人類活動會產生大量的污染物排放，直接或間接地影響空氣質量。
天氣條件：氣溫、風速和風向等天氣條件會影響空氣質量。例如，高溫和低風速會導致污染物在空氣中積聚，降低空氣質量。
地理位置：地理位置也會對空氣質量產生影響。例如，城市周邊地區通常受到城市排放的影響，而海洋和山區通常空氣質量較好。
以下是一些關於空氣質量影響因素的鏈接，供您參考：

空氣質量指數(AQI) :
https://zh.wikipedia.org/wiki/%E7%A9%BA%E6%B0%94%E8%B4%A8%E9%87%8F%E6%8C%87%E6%95%B0

空氣污染物：
https://zh.wikipedia.org/zh-tw/%E7%A9%BA%E6%B0%A3%E6%B1%A1%E6%9F%93

空氣質量監測：
https://zh.wikipedia.org/wiki/%E7%8E%AF%E5%A2%83%E7%9B%91%E6%B5%8B

【提升室內空氣質量方式】

提升室內空氣質量對於我們的健康和舒適非常重要。以下是一些提升室內空氣質量的方法：

1. 定期通風：定期打開窗戶通風，可以將室內的污染物排出去，引入新鮮空氣。特別是在天氣良好的時候，盡量多通風。

2. 使用空氣淨化器：空氣淨化器可以過濾空氣中的顆粒物和污染物，提高空氣質量。選擇適合房間面積的淨化器，並定期清潔和更換濾芯。

3. 減少室內污染源：盡量減少室內的污染源，如煙草煙霧、化學清潔劑、揮發性有機化合物（VOCs）等。選擇環保和低揮發性的家具、裝修材料和清潔產品。

4. 室內植物：室內植物可以吸收空氣中的有害物質，並釋放氧氣，有助於改善空氣質量。常見的空氣淨化植物包括吊蘭、常春藤、蘆薈等。

5. 注意保持清潔：保持室內的清潔和衛生，定期清潔地板、家具、窗簾等，減少灰塵和污染物的積聚。

6. 控制濕度：保持適宜的室內濕度，過高的濕度容易滋生黴菌和細菌，而過低的濕度會導致皮膚乾燥。使用加濕器或除濕器來調節濕度。

7. 避免使用有害化學物質：盡量避免使用含有甲醛、苯等有害化學物質的產品，如膠水、染料、清潔劑等。

8. 定期清潔空調和過濾器：定期清潔和更換空調和空氣過濾器，以保持其正常運行和過濾效果。

9. 這些方法可以幫助改善室內空氣質量，但具體措施應根據實際情況和需求進行調整和實

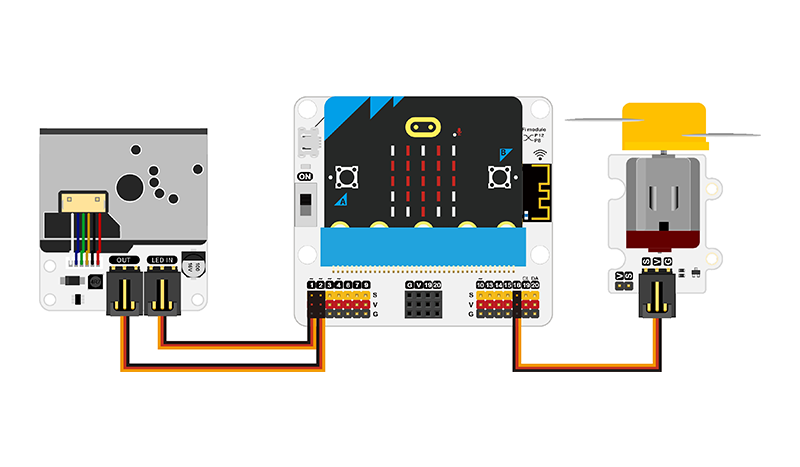

硬體連接

將灰塵感測器的LED IN 連接IOT:bit 的P1端口,OUT 連接P2 端口
電風扇連接P3 端口。

編程

【makecode 編程平台】https://makecode.microbit.org/

點選創建New Project，替專案命名後並點選Create。

點擊 makecode 選單中的Extensions並搜尋iot-environment-kit下載擴充積木，下載後會再選單中出現該積木。

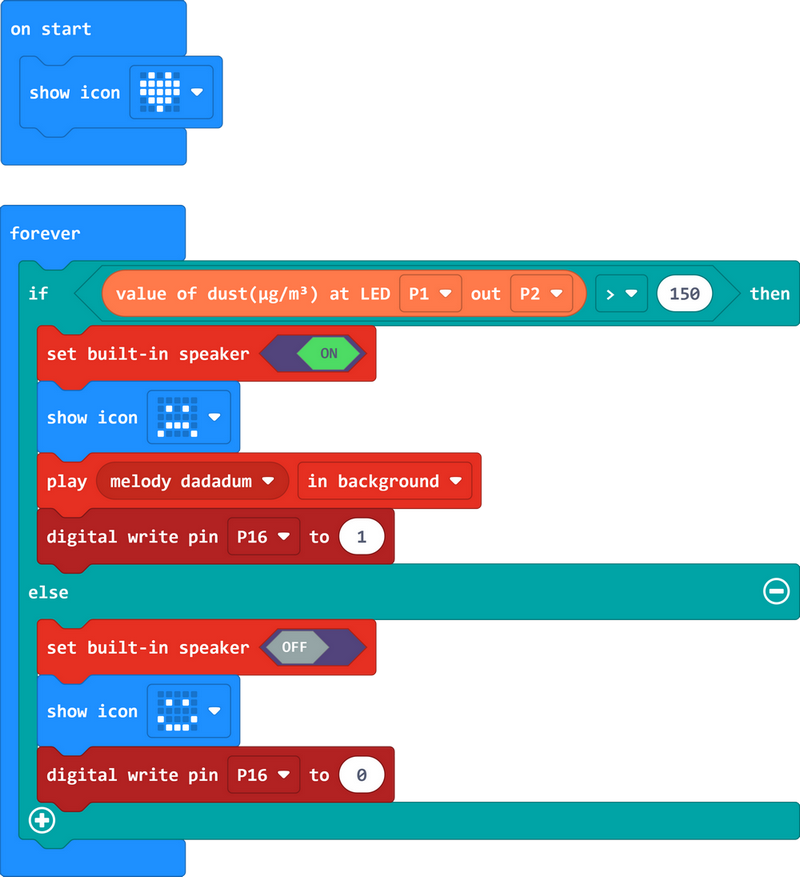

【Smart-Air-Purifier 智能空氣淨化器】範例程式
Make Code超連結 https://makecode.microbit.org/_5zxDkoag04Fr
