FOLDSCOPE Explorer Kit 紙箱顯微鏡 探索者套件

Explorer套件提供一個組裝好的 Foldscope 2.0 顯微鏡、3 個鏡頭、一系列我們最受歡迎的配件以及一個漂亮的金屬儲物盒。

✨使用探索者套件，您可以更深入地探索您從未見過的微觀世界！

✨套件提供了立即開始探索的所有材料和顯微鏡工具。隨時隨地體驗科學探索的樂趣。



組裝步驟

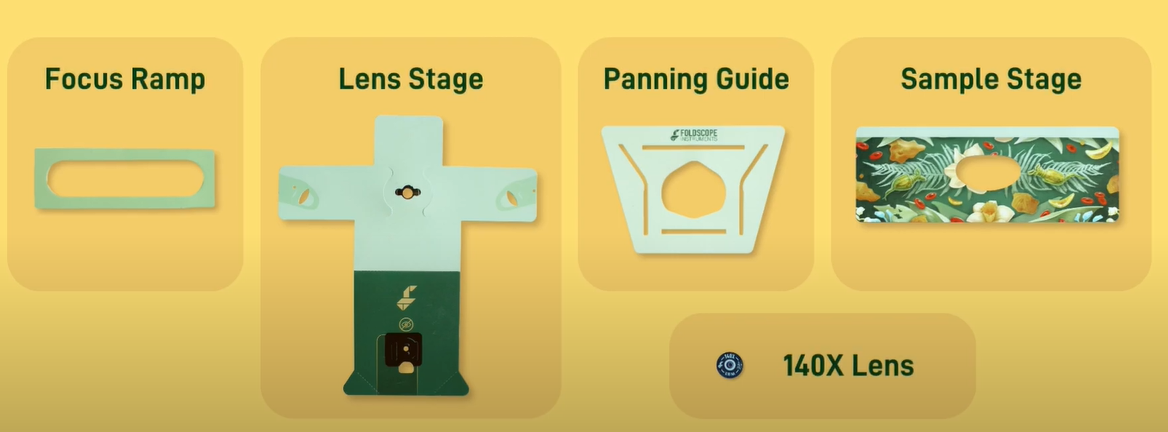

1.請先準備好以下材料

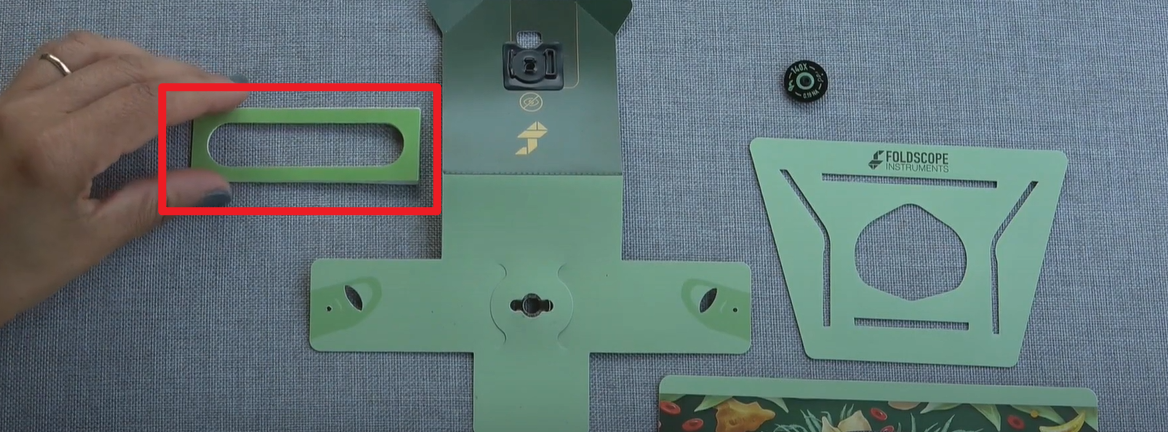

2.取出紙板載玻片





3.將紙板載玻片與鏡頭檯結合

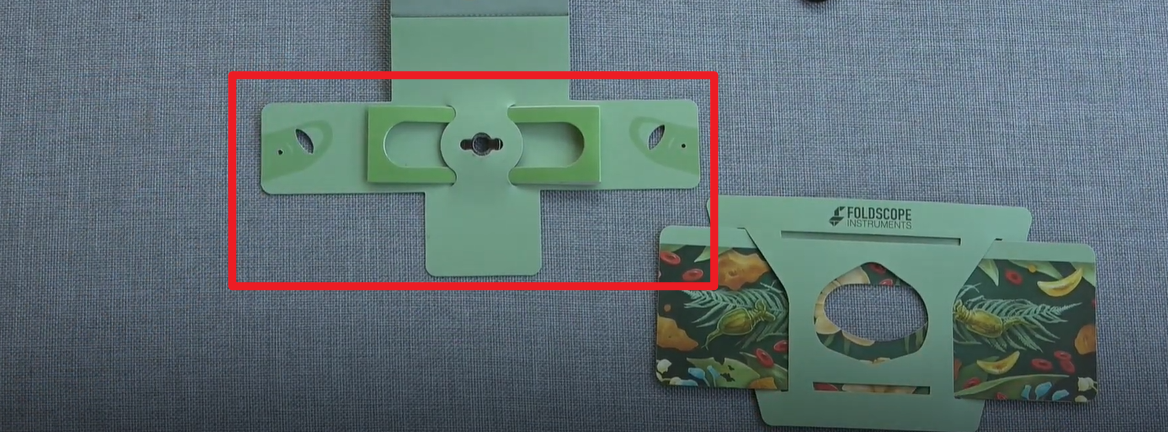

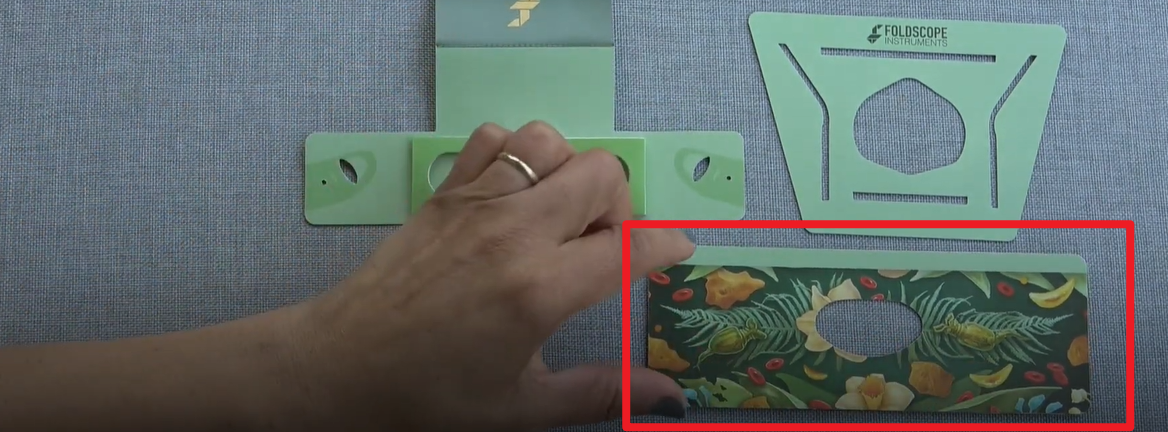

4.取出樣品檯

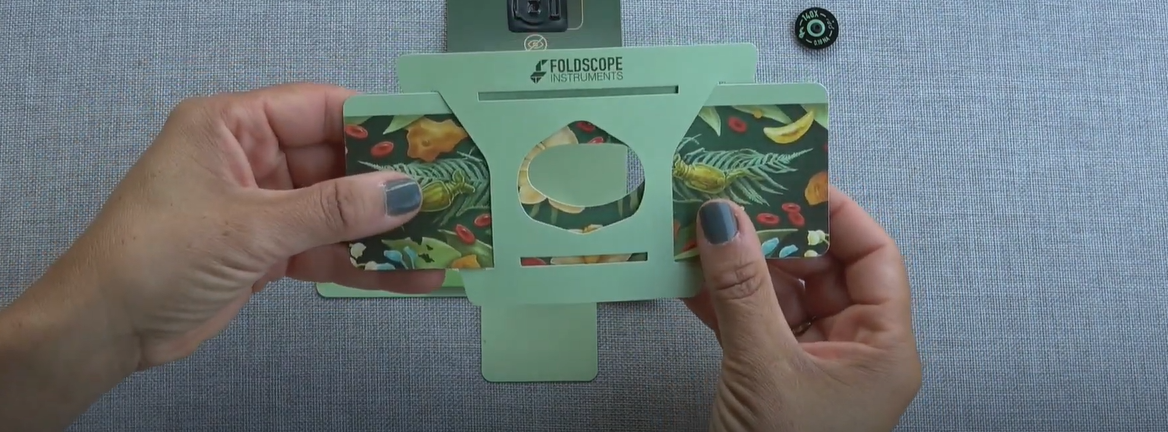

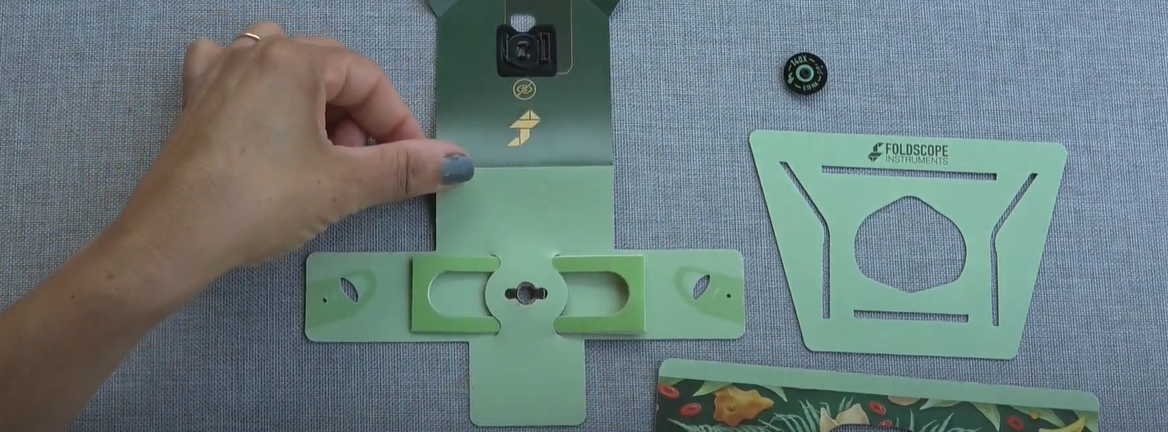

5.將樣品檯與平移紙板做結合





6.取出鏡頭檯

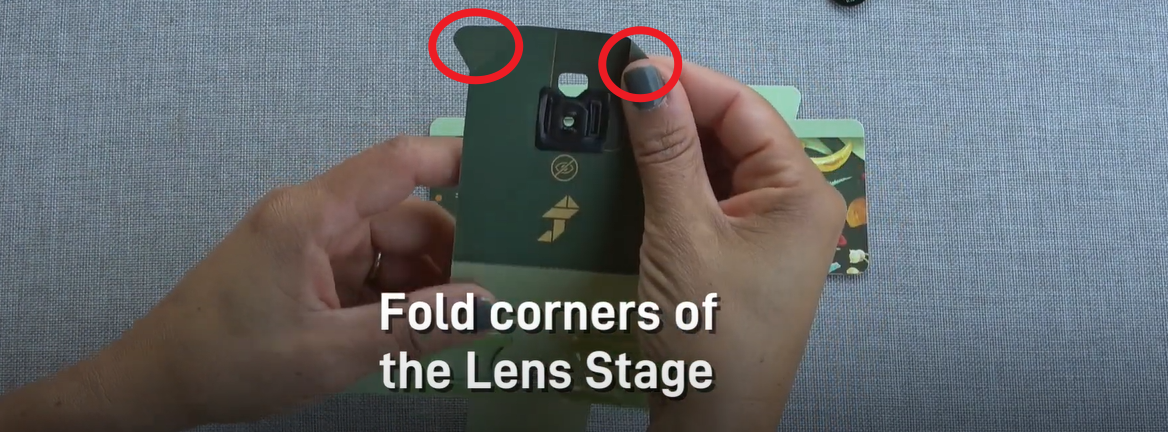

7.對折鏡頭檯的稜角

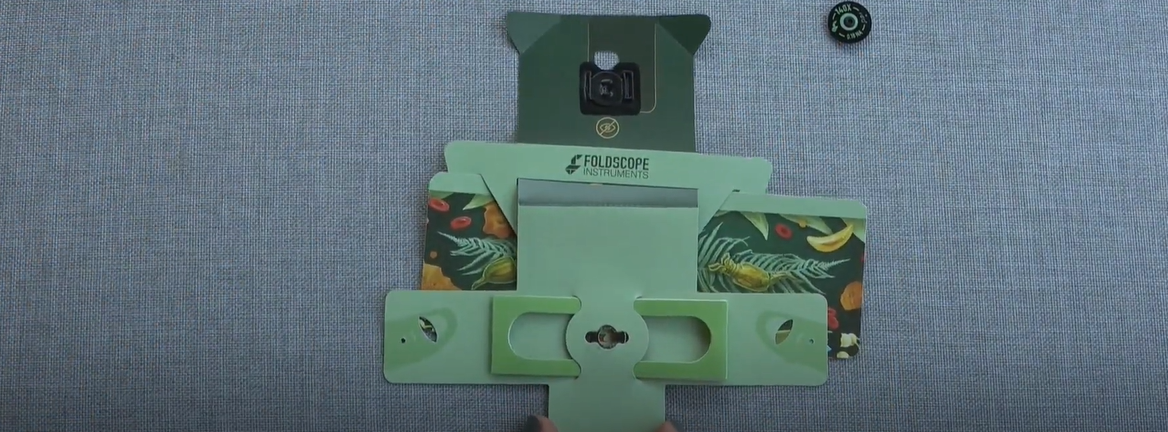

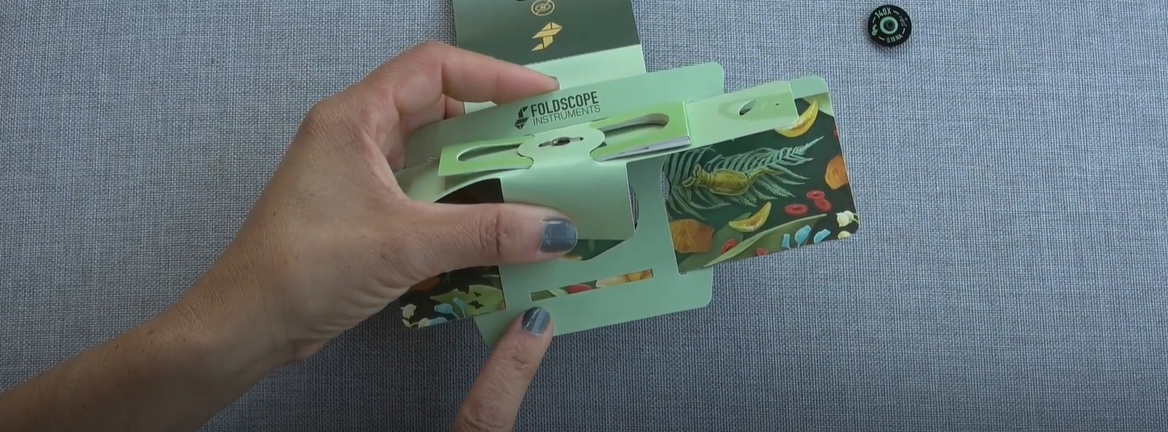

8.將鏡頭檯與樣品檯結合





9.鏡頭檯的底部穿入樣品檯

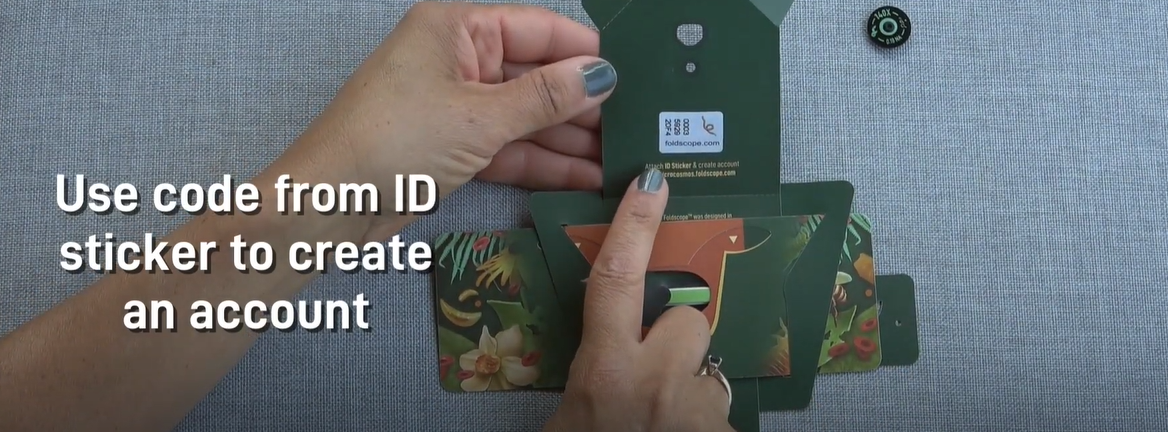

10.翻到背面黏貼ID貼紙





11.翻回正面黏貼鏡頭貼

• 放大倍率：140X、50X 和 360X放大倍率是影像放大的程度。「x」之前的數字代表大多少倍。
• 解析度：~2 微米解析度是您可以區分的最小物體的尺寸。對於 Foldscope 鏡頭來說，這大約是大腸桿菌的大小！
• 後焦距：~0.5 毫米焦距是指物體看起來清晰而不模糊的距離。為了聚焦，鏡頭移動得離樣品更近/更遠，直到達到這個距離。
• 景深：~0.01 毫米景深是指您可以清楚看到樣品的深度。
• 視場：~0.5 毫米（對角線半徑）視場是透過鏡頭觀察時可見的最大區域。

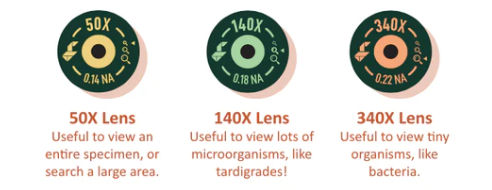

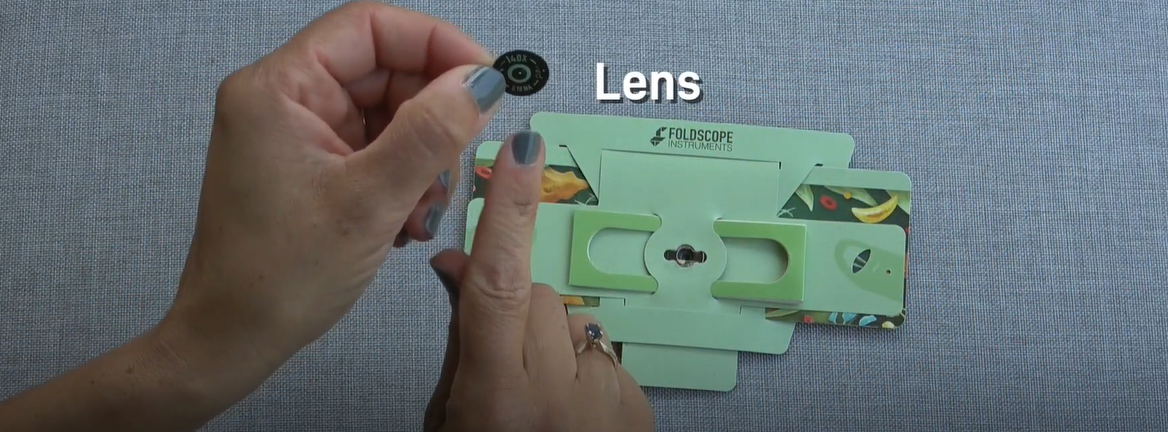

Foldscope的鏡頭
鏡頭本身是一個嵌入較大塑膠片中的小玻璃球。放大倍率和解析度顯示在鏡頭的上方和下方。




Foldscope 2.0 有 3 種不同的放大倍率。3 種尺寸的鏡頭分別為 - 50x、140x 和 340x

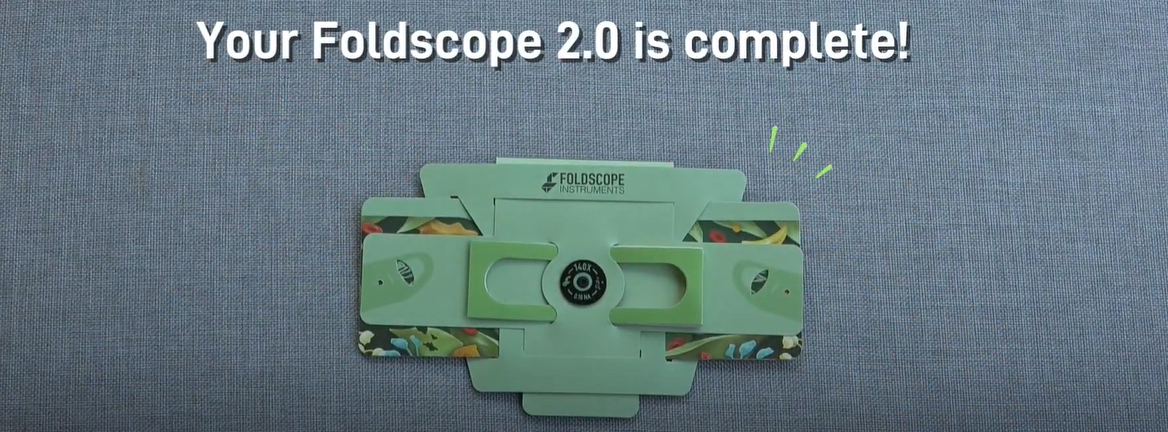

Foldscope 2.0 Explorer 套件是由紙板組件和鏡頭組成。

• 紙板零件由合成材料製成，具有防水、抗撕裂且價格低廉的特性。
• 鏡片由嵌入圓形黑色塑膠片中的硼矽酸鹽玻璃球製成。

• 顯微鏡由三個基本部件組成：樣品、鏡頭和光源。樣本或標本就是您在顯微鏡中看到的東西。鏡頭可以放大樣品——它通過光線反射使樣品看起來更大。
• 分辨率 是衡量在顯微鏡下觀察物體的清晰度指標。鏡頭的解析度是指透過鏡頭可以辨別的最小特徵的大小。Foldscope的分辨率為2微米，大約是大腸桿菌的長度。(一微米是 0.0001 公分)
• 您在教室或實驗室中可能使用的大多數顯微鏡都是複合光學顯微鏡。這意味著他們的鏡片由多塊曲面玻璃製成，每塊都類似於眼鏡鏡片。在 Foldscopes 中，我們的鏡頭是一個玻璃球。這與 Antony van Leeuwenhoek 在 1600 年代製造的第一台顯微鏡中使用的鏡頭類型相同！
• 在 Foldscope 中，與大多數顯微鏡一樣，當樣品安裝在載玻片上時，最容易查看樣品，載玻片是容納標本的扁平矩形。載玻片為樣品提供了堅固的底座，並確保其安全以供觀察。載玻片傳統上由玻璃製成，但 Foldscope 也可與紙板載玻片一起使用。
• 光源對於照亮樣品很重要。在透射光學顯微鏡中，光線穿過樣品。這就是 Foldscope 使用的顯微鏡類型：樣品位於光源和鏡頭之間。透射光學顯微鏡對於觀察薄且半透明的樣品非常有效，因為樣品只有在允許光線穿過鏡頭時才可見。
• 每個顯微鏡都有一個設定的焦距：透過鏡頭觀察到的物體看起來清晰而不是模糊的距離。標準 140 倍 Foldscope 鏡頭的後焦距為 0.56 毫米，約 5 張紙的厚度。這意味著 Foldscope 樣本必須距離鏡頭只有 0.56 毫米才能清晰地觀察到——近得幾乎可以觸摸！這種平坦度是吉姆和馬努認為「紙是製作帶有這種鏡頭的顯微鏡的良好材料」的原因之一。當您聚焦顯微鏡時，您將樣品移近鏡頭，直到達到適當的距離。失焦的樣本會顯得模糊。
• 景深 是指在焦距處清晰可見的樣品的厚度。當您調整焦點時，景深就像一個三維窗口，在樣本中前後移動，窗口厚度內的所有內容都顯得清晰。Foldscope的景深為13.6微米，即0.0136毫米。
• 想像用手畫一個圓圈，然後用一隻眼睛看它，你只能看到一個小圓圈，但是移動你的頭會讓你看到圓圈裡不同的東西！這個圓稱為您的視野。就像透過彎曲的手觀察一樣，所有顯微鏡的視野都是有限的：鏡頭一次只能看到任何樣本的一小部分區域。移動視野稱為平移。對於顯微鏡來說，這意味著相對於鏡頭移動樣品，將樣品的不同區域放置在鏡頭下方。

使用方法

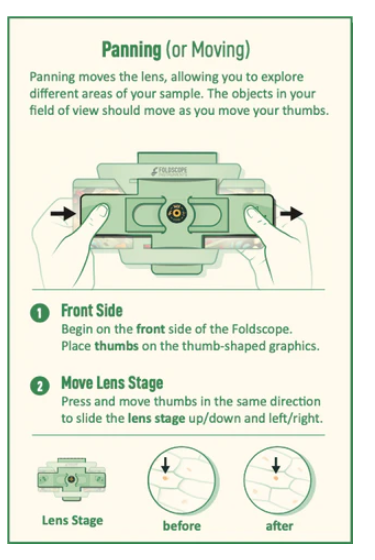

移動和對焦

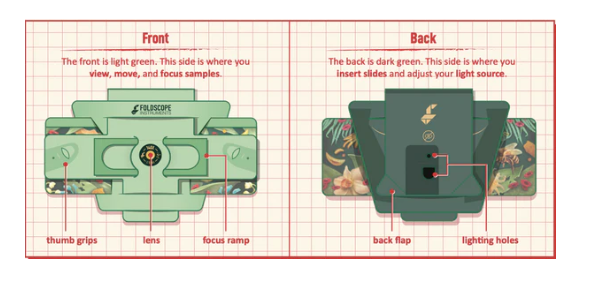

從 Foldscope 的正面開始。將拇指放在拇指形狀的圖形上。
沿相同方向按下並移動拇指，可上/下或左/右滑動鏡頭台。

對焦使鏡頭進一步/靠近樣品，從而允許您調整焦距。當您滑動坡道時，視野中的物體應該從模糊變為清晰。 從 Foldscope 的正面開始。將食指放在 Focus Ramp 的一側。左/右滑動對焦斜坡，索引較細。




樣品插入


要使用 Foldscope 2.0，您需要插入一個範例，以便可以看到一些東西！最簡單的方法是檢查安裝在玻璃、紙張或卡片載玻片上的樣品。要了解有關收集和準備樣品的更多信息，請參閱樣品製備部分。Foldscope 2.0 也可搭配已準備好的玻片一起使用。

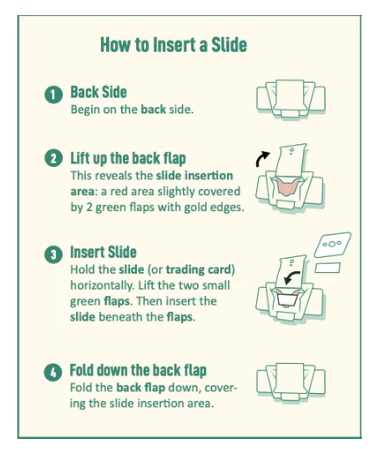

從 Foldscope 2.0 的背面開始
提起後蓋。這顯示了載玻片插入區域：紅色區域被 2 個帶有金色邊緣的綠色擋板輕微覆蓋。
插入幻燈片。水平握住投影片（或交易卡）。提起兩個小的綠色翻蓋，然後將幻燈片插入到翻蓋之間。
向下折疊後蓋，覆蓋載玻片插入區域。

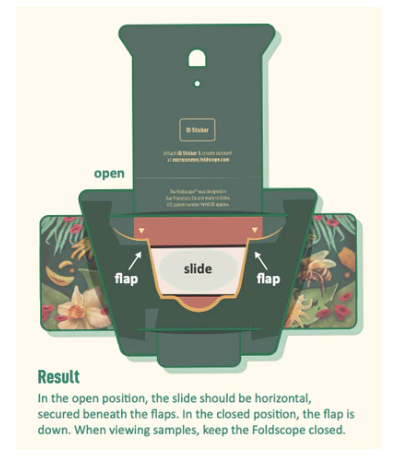

下圖顯示了載玻片插入後的外觀：




小建議

• 在查看任何樣本之前，您應該先將其與鏡頭對齊。打開 Foldscope 2.0，移動載玻片，直到載玻片上包含樣本的部分與鏡頭背面直接對齊。儘管您仍然可以在查看時平移以查看不同區域，但從感興趣的區域開始會有所幫助。

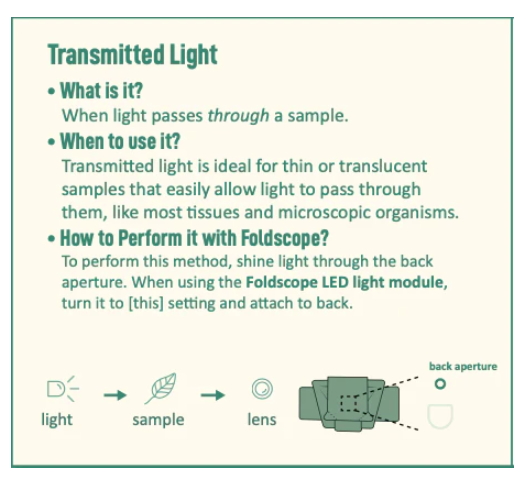

選擇照明方法

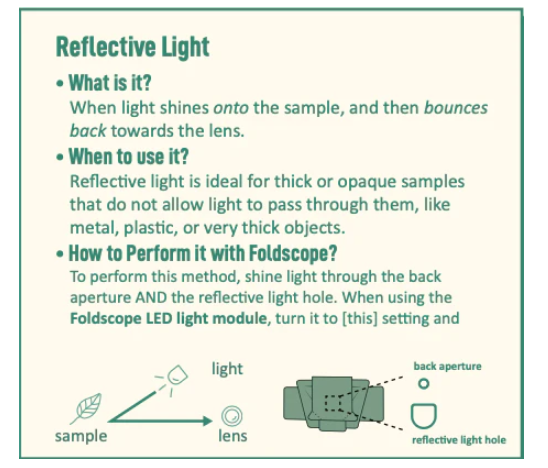

請記住光學顯微鏡的基礎知識：鏡頭、樣品、光線 - 光線佔整個顯微鏡的三分之一！考慮如何照亮樣品非常重要。Foldscope 2.0 適用於透射光和反射光。考慮一下樣品的品質。例如：厚還是薄？它是半透明的還是不透明的？選擇最適合這些品質的光照方法和載玻片製備方法。如果您不確定使用哪種方法，請嘗試兩種方法並比較結果。





樣本採集技巧
一個好的 Foldscope 樣本就是您好奇的任何東西！儘管有些東西比其他東西更容易成像，但可以透過一些有用的技巧來安裝幾乎任何東西。
由於 Foldscope 是一款 透射式光學顯微鏡，因此您的樣品必須足夠半透明以允許光線通過，這一點非常重要。您可能需要在 Foldscope 中檢查的常見項目包括頭髮、織物/纖維、黴菌、果皮、樹葉、花瓣、印刷紙、昆蟲、藻類/苔蘚、池塘浮渣、花粉、羽毛。

尋找樣本：
最重要的第一步是找到良好的樣本來源。例如，池塘樣品，越噁心、越黏稠越好！死水比流水好，植被較多的地方比清澈開闊的地方好。尋找有大量藻類和腐爛植物的池塘、沼澤和水坑。

收集樣本：
使用 Eppendorf 管或任何小瓶子或罐子，沿著水源中特別黏稠的部分刮擦。一旦裝滿，請保持不動並仔細觀察 - 如果您的水中有很多生命，您可能會在碎片沉澱後看到微生物在周圍遊動。您也可以用鑷子夾起藻類或海藻碎片。

準備樣品：
特別是如果您的樣品特別稠密，那麼在選擇要放置在載玻片上的液滴之前將其展開在托盤中會很有幫助。如果您將收集管倒入孔板的上翻蓋或另一個具有光滑、透明底座的小容器中，然後將其放在一張白紙上，可能會更容易找到感興趣的標本。您也可以使用鑷子來打碎任何植物材料。

將樣品安裝到載玻片上，然後將其插入 Foldscope

查看您的樣本：
樣品牢固安裝後，可以像任何其他載玻片一樣查看：確保蓋玻片更靠近鏡頭，將其插入載玻片載物台，將感興趣點與鏡頭中心對齊，面向光源，然後用眼睛或手機查看。




觀看方法
Foldscope 2.0 Explorer 套件可直接使用眼睛、手機相機或投影檢視。

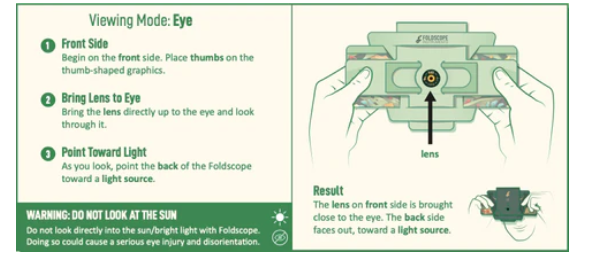

眼睛觀察
要直接用眼睛查看樣本，請將 Foldscope 的淺綠色一側朝向您（錯誤的一側，即深綠色，將有一個“請勿從這一側查看”圖標）並帶上鏡頭直到眼睛。

觀察時，將 Foldscope 2.0 的背面指向光源，例如燈或晴朗的天空（但不要直視太陽！）
透過用拇指向左/向右輕推聚焦斜坡來調整焦點，直到影像看起來清晰，然後使用拇指在鏡頭台上移動來平移以查看樣本的其他區域。





【實作參考】

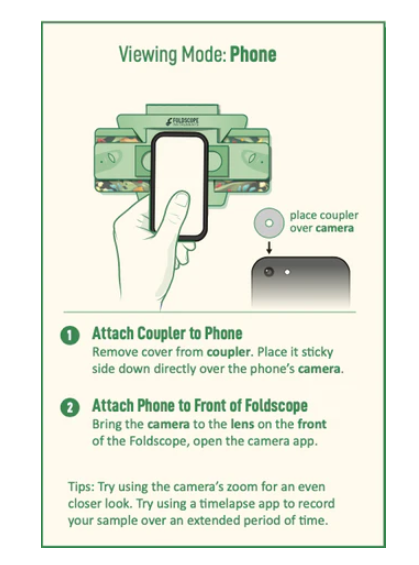

手機觀察
您可以照常使用手機相機錄製照片、影片並進一步放大樣本。

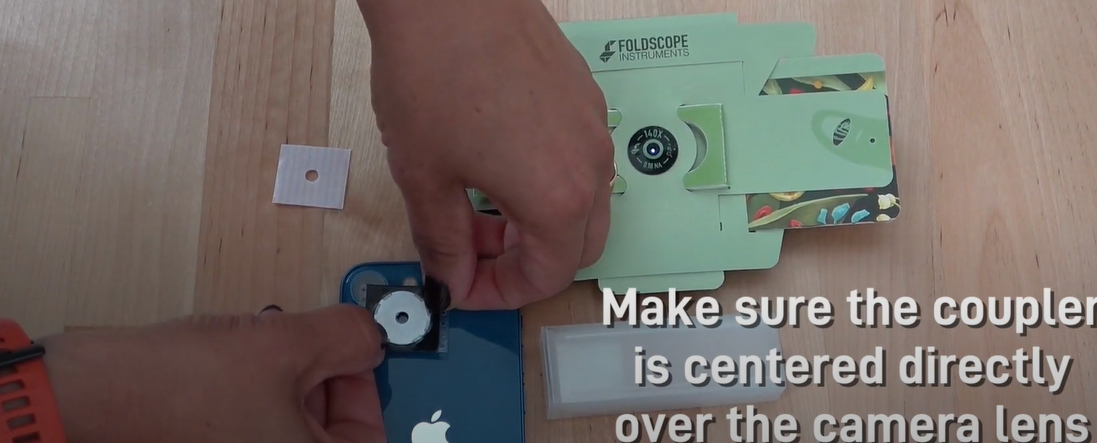

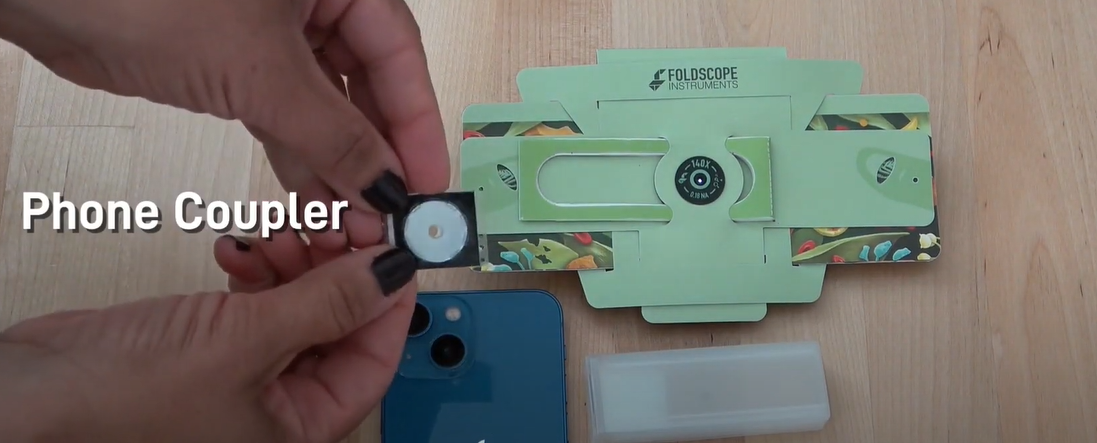

若要使用手機查看樣本，請將耦合器連接到手機相機的鏡頭。從耦合器上拆下蓋子。將其黏性面朝下放置在手機相機的正上方。您的手機相機應位於耦合器孔的中心。

如果您的手機有多個鏡頭，您可能必須選擇主鏡頭。安裝耦合器後，將手機的相機靠近 Foldscope 的鏡頭。
您的手機應該會透過磁性卡入到位。觀察時，將 Foldscope 的背面指向光源，例如燈或晴朗的天空（但不要直視太陽！）




步驟

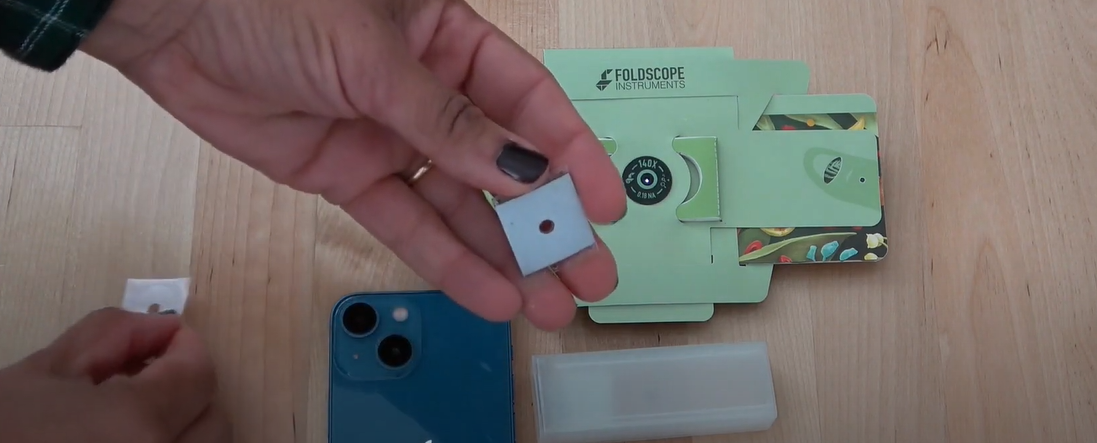

1.準備手機及手機鏡頭連接器





2.將貼紙部分移除，黏貼製手機鏡頭上。可以先用手指測試要貼於哪個鏡頭上。
(請確保連接貼紙完全覆蓋於手機鏡頭，並且避免在鏡頭上留下指紋)

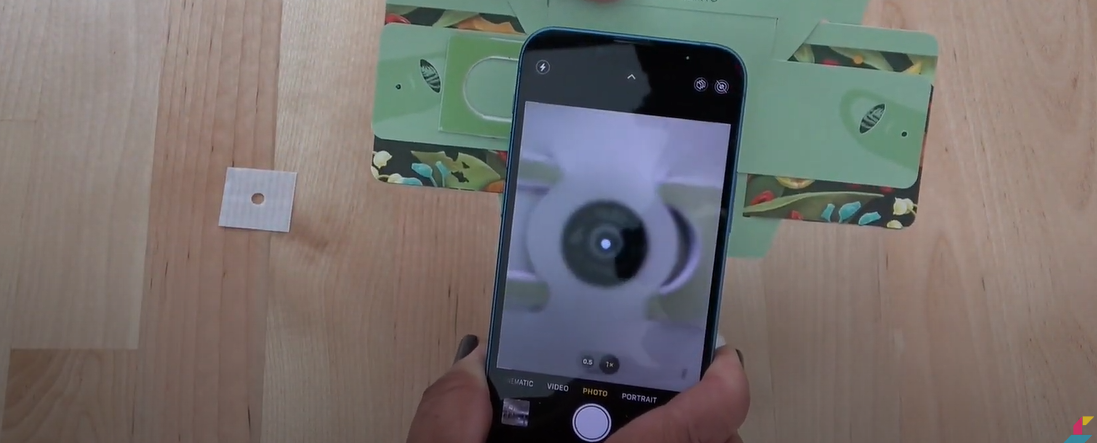

3.將鏡頭與鏡頭檯對準

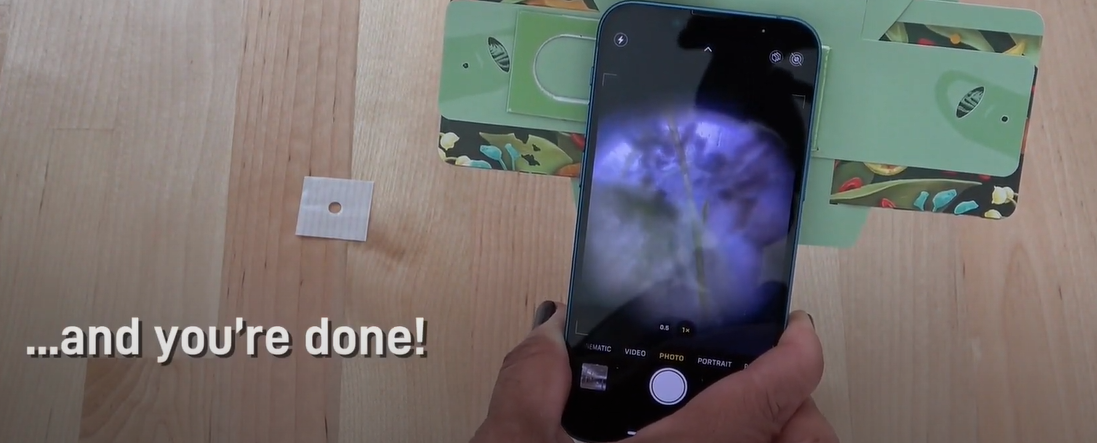

4.即可觀察樣品




小建議

• 固定在 Foldscope 2.0 上的鏡頭放大率為 140 倍，該放大倍率乘以手機上的變焦倍數。這意味著，如果您的手機相機具有超過 7 倍的變焦功能，您就可以以超過 1000 倍的放大倍率查看樣本！該套件附帶的其他鏡頭包括 50x 和 360x。類似的數位放大比例也適用。
• 如果您有 2.0 光源模組，您可以將其作為光源連接到 Foldscope 2.0 的背面。連接光模組後，您可以將 Foldscope 放在平坦的表面上，以便於查看和記錄。

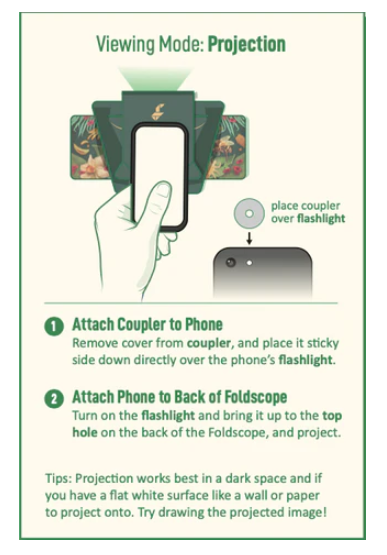

投影
投影非常適合集體觀看和素描。最佳效果需要投影到暗室中的白色平坦表面上。

注意：投影需要強光源。手機的手電筒很好用！您可以嘗試使用此處概述的相同連接方法使用其他手電筒。

從耦合器上取下蓋子，然後將其黏性面朝下貼在手機的手電筒上。 確保光線可以穿過中心孔。
將手機連接到 Foldscope 的背面，打開手機的手電筒，將 Foldscope 的前端對準光滑的白色表面。您應該會看到樣品的圖像投影在表面上！

從這裡，您可以照常平移和聚焦樣本，直到影像清晰為止。要放大，請將手機和 Foldscope 遠離表面並觀看影像放大。如果看起來不夠亮，請嘗試將手機和 Foldscope 移近表面。
連接手機手電筒時，請勿直視 Foldscope 的鏡頭！該燈比我們的 LED 模組亮得多，如果您嘗試直接透過鏡頭觀看，可能會傷害您的眼睛。
