將IoT:kit收集的數據上傳到ThingSpeak IoT平台

ThingSpeak是一個能透過網路使用HTTP和檢索來自物聯網(IoT)的數據資訊之網路服務。該平台可有許多功能，例如：開放式應用程式、即時資料收集、位置數據收集、數據處理、資料視覺化、設備狀態資訊等。它可以彙整許多軟硬體平台，例如Arduino、Raspberry Pi、ioBridge / RealTime.io、Electic lmp、社交網絡以及MATLAB數據分析等。除了開放資源的版本外，還提供託管服務。

ThinkSpeak註冊

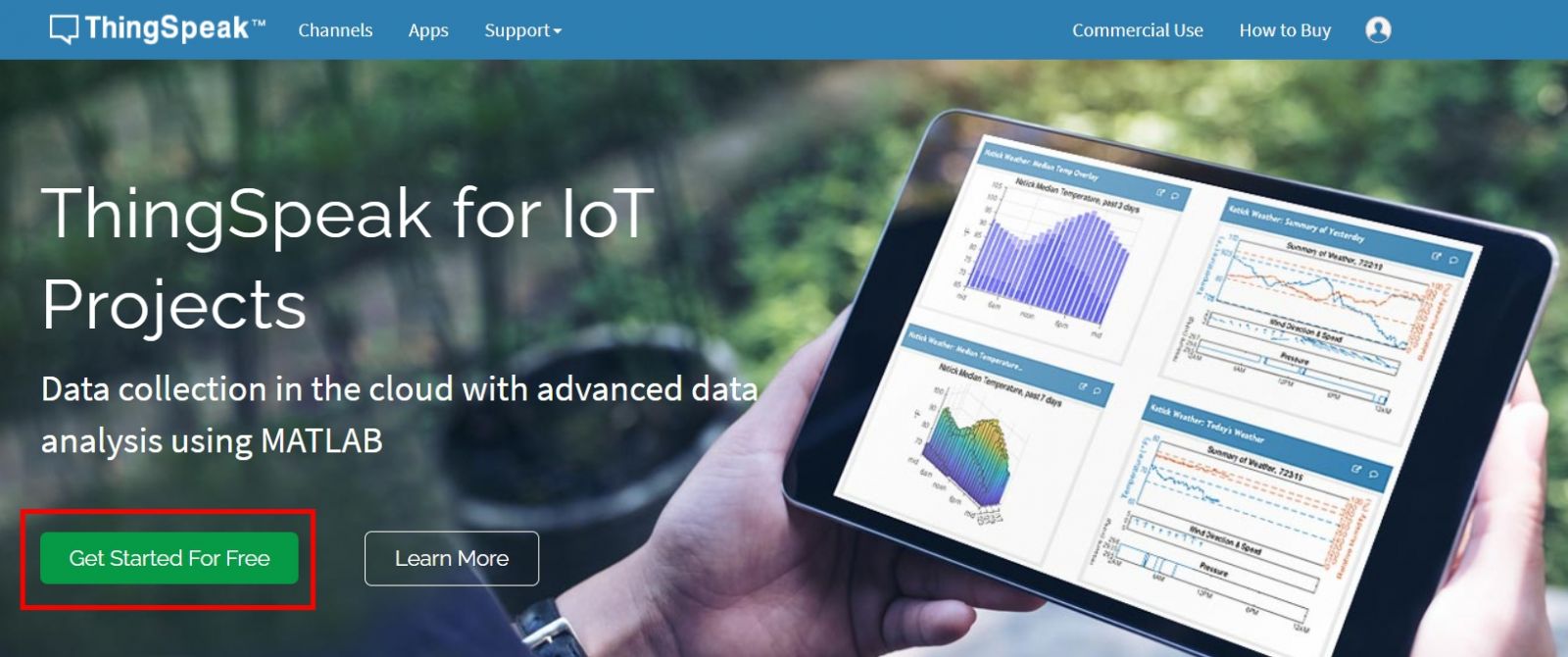

進入ThingSpeak網站，點選「Get Started For Free」。

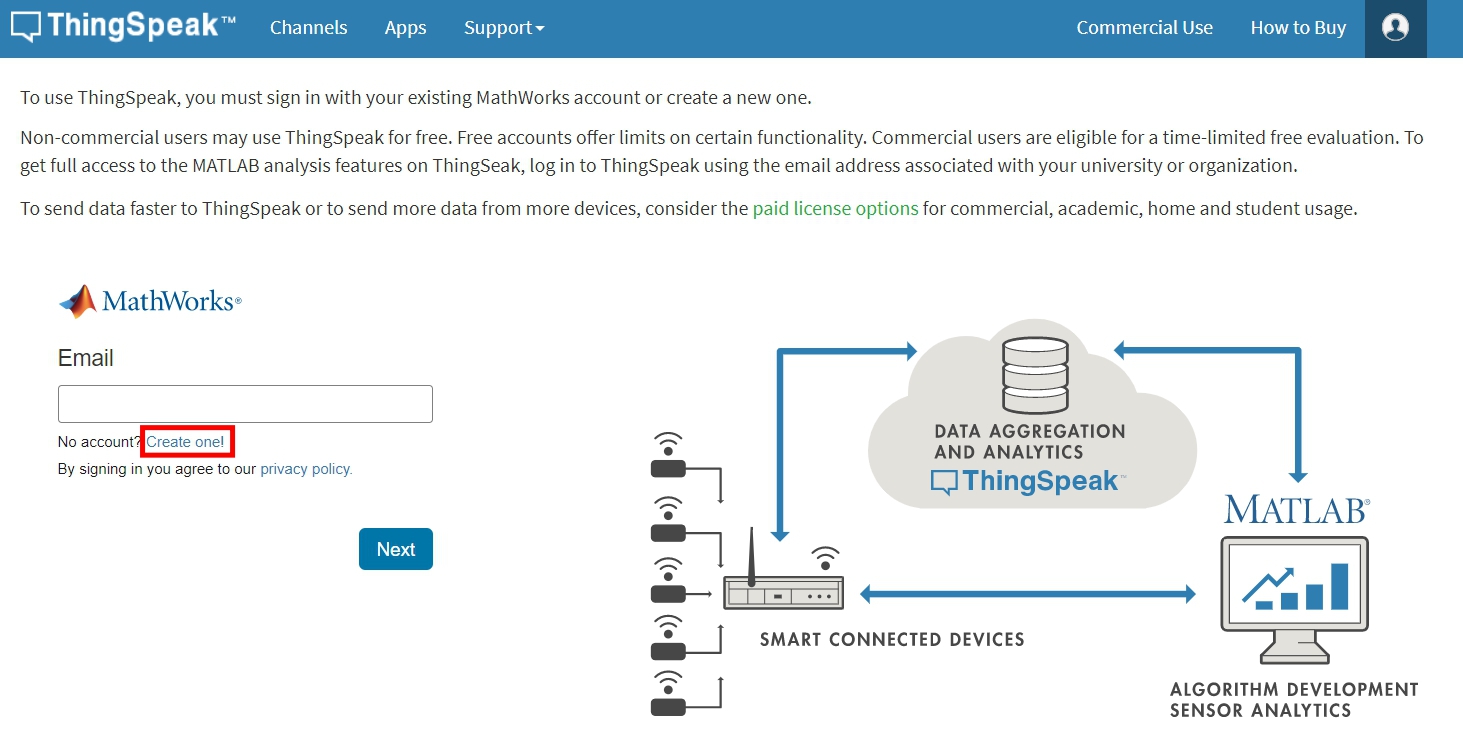

點選Create one!

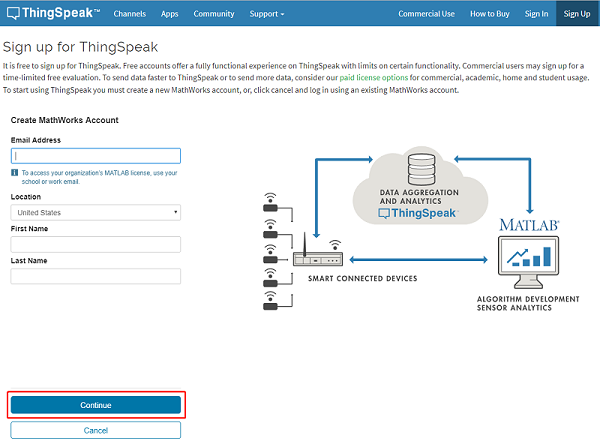

填寫註冊資料，點選Continue以繼續。（如下所示）

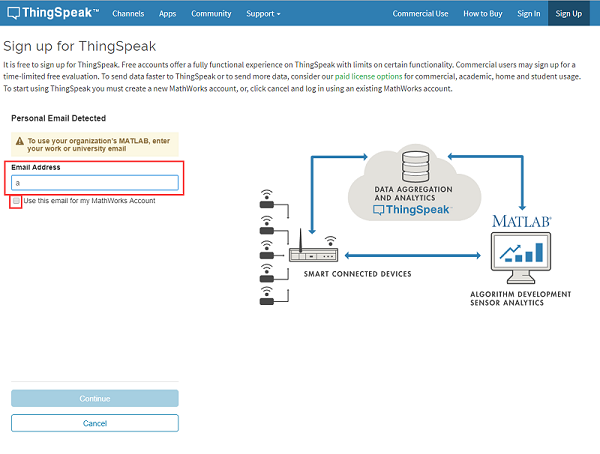

勾選「Use this email for my MathWorks Account」，確認將您輸入的電子郵件地址作為登錄帳戶。

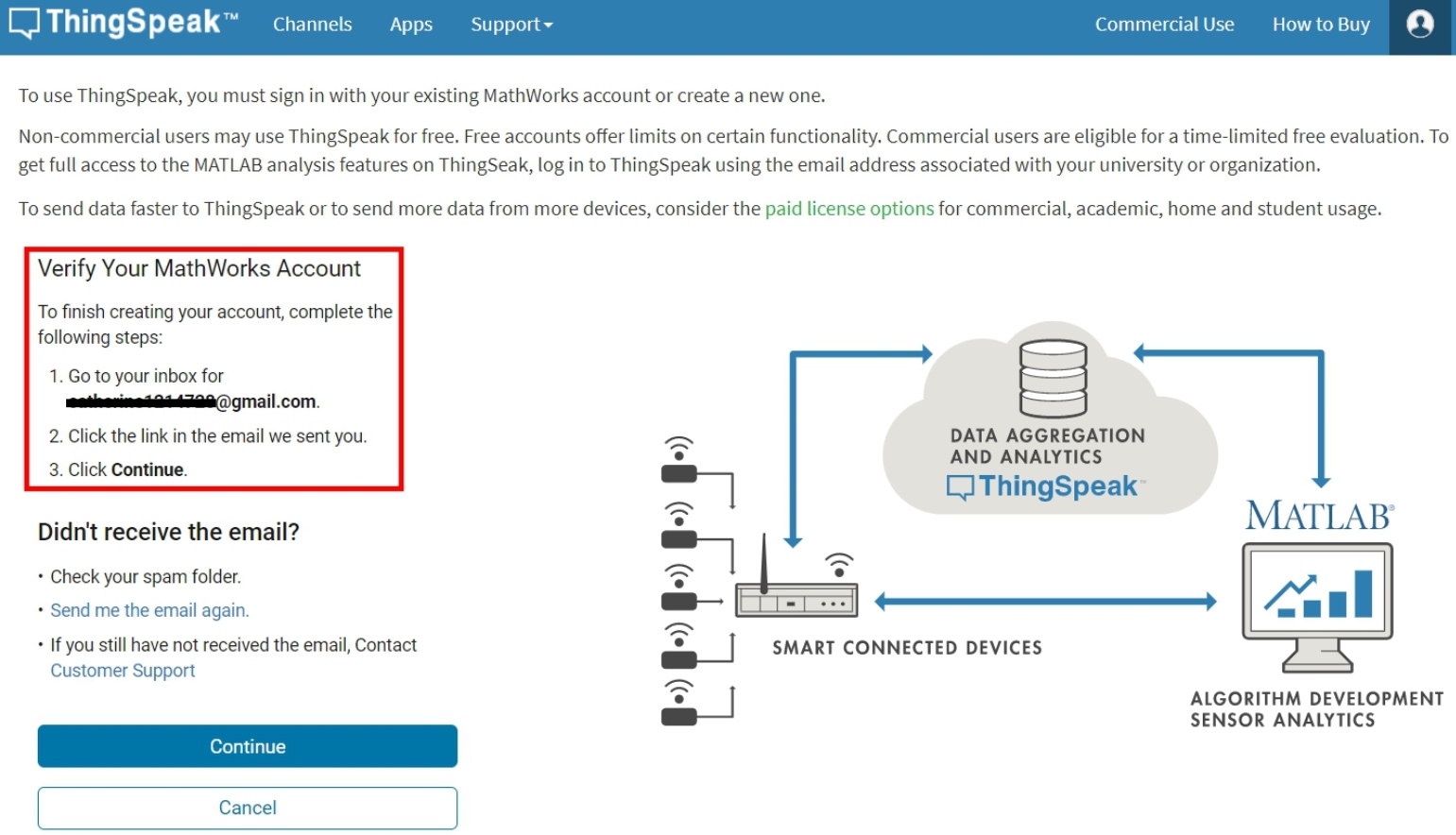

此畫面提示您：(1)前往您的電子信箱(2)點擊該封確認信件中的連結(3)完成後回到此畫面按下Continue。

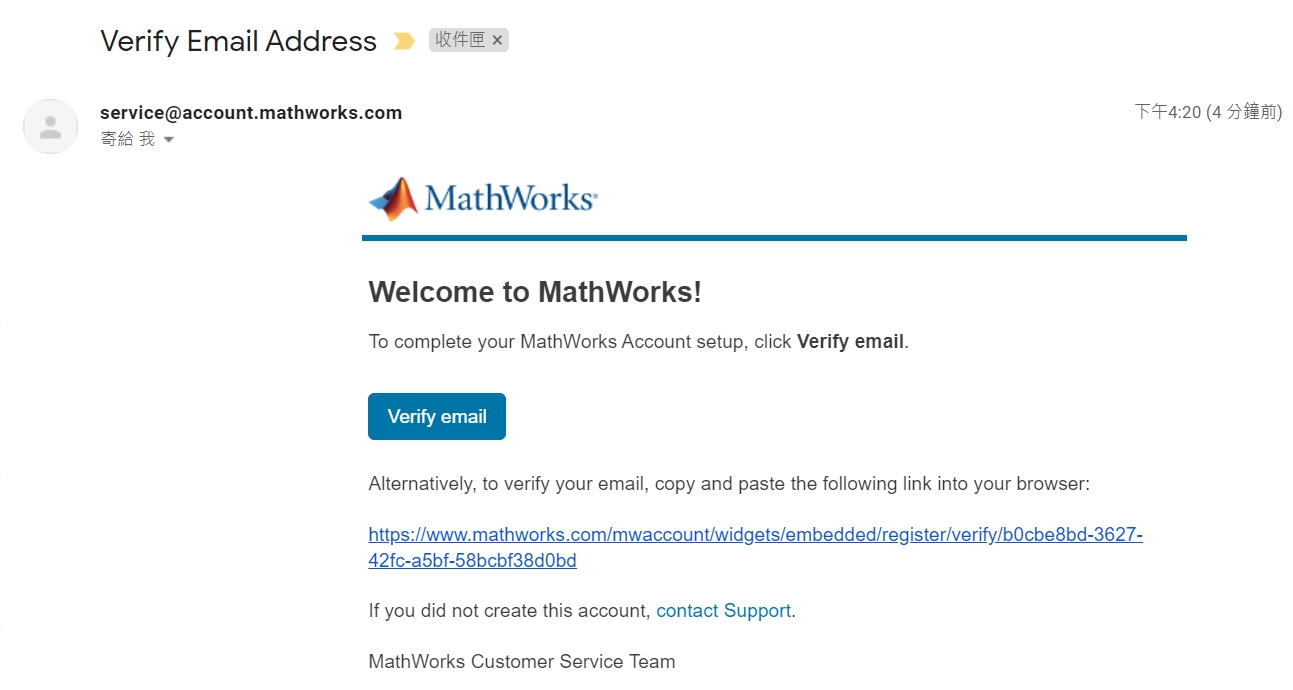

接下來要驗證MathWorks帳戶，ThingSpeak會將電子郵件傳送到您的電子郵件中。打開名為「Verify Email Address」的信件，點擊Verify email的按鈕或是下方的連結網址。

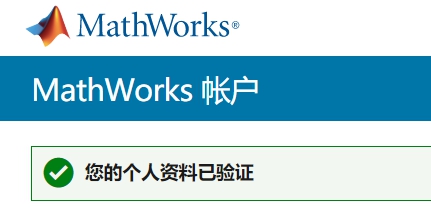

驗證成功將顯示下圖畫面，接著回到ThinkSpeak平台，按下Continue。

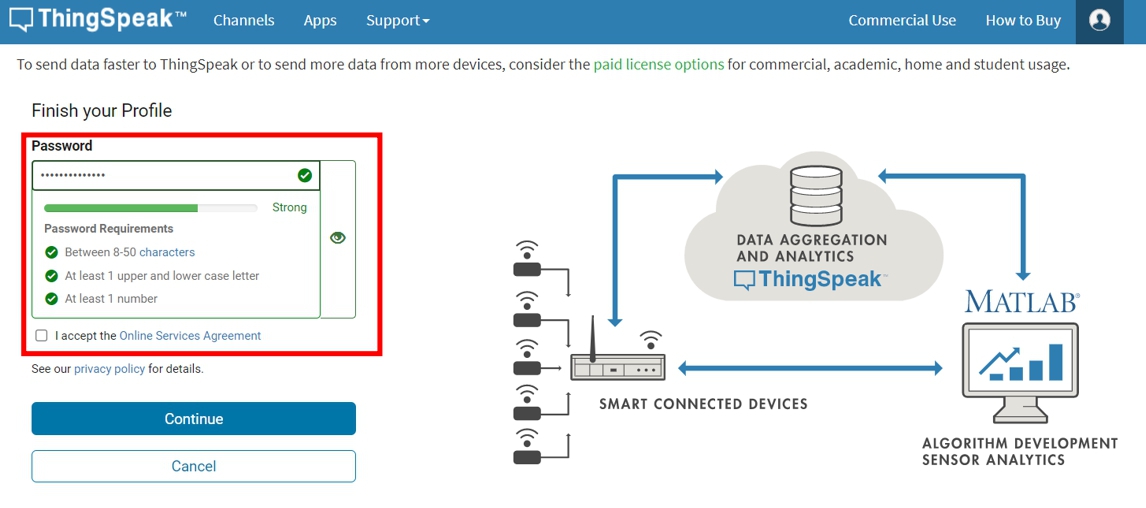

接下來請設定密碼，注意密碼必須：(1)介於8-50個字間。(2)至少有各一個大/小寫字母(3)至少有一個數字。接著請勾選「I accept theOnline Services Agreement Online Services Agreement」，並點選Continue。

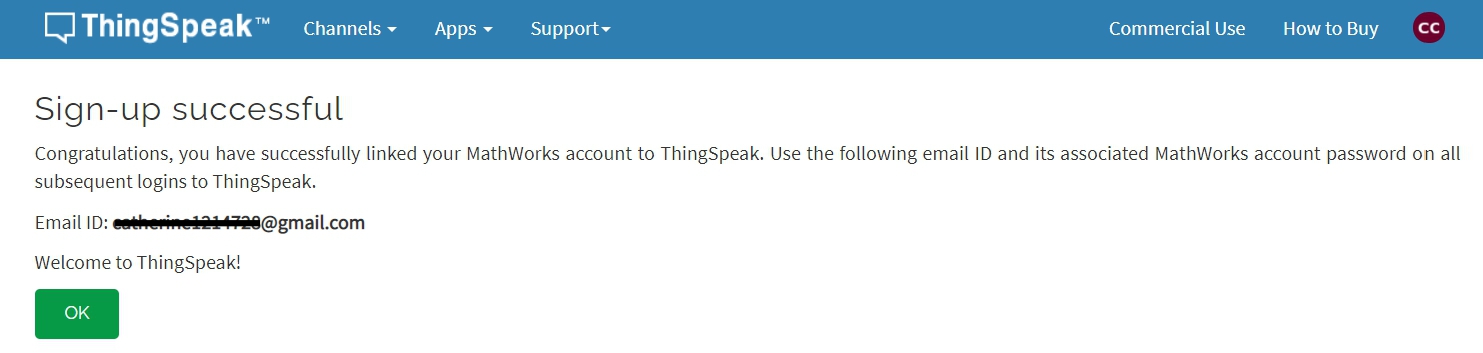

註冊成功！

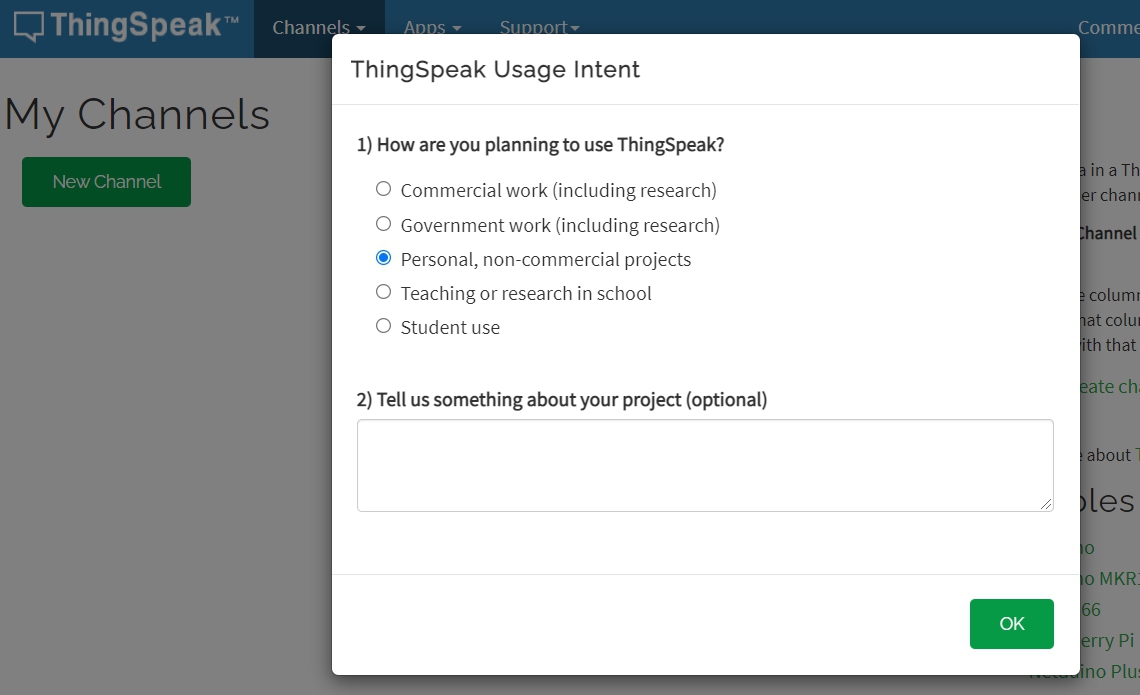

問題1)，請依據個人狀況選擇使用ThingSpeak的目的；問題2)，非必填，填妥後按下OK鍵。之後登入的帳號即為：您的Email、密碼：您剛才自訂的密碼。

ThingSpeak指南

「Channel」是ThingSpeak的資料儲存單位，ThingSpeak提供免費註冊帳戶最多建立四個Channel，每個Channel可以儲存八項資料(Field)，例如：溫度、濕度、大氣壓力、風速、風向、降雨量、電池電量和光線感測值，以下示範如何建立Channel。更多用戶資訊請參考ThingSpeak™ Licensing FAQ

我們在此上傳光線強度進行測試。

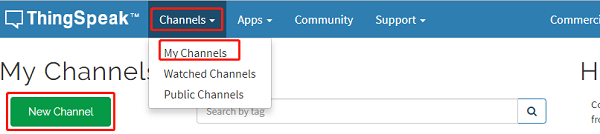

點選「My Channels」，為專案新增「New Channel」。

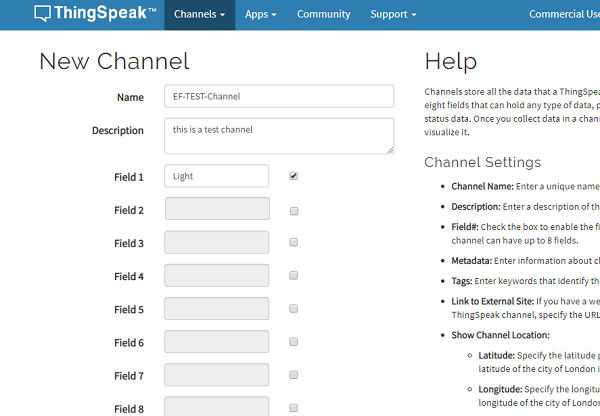

為Channel建立Name(名稱)，如需描述此Channel可以利用Description(描述)。
Field用來為您要收集的資料數據命名，每個Channel可以儲存八項資料(Field)，打勾即可新增Field。完成後將頁面往下拉，按下「Save Channel」即可儲存。

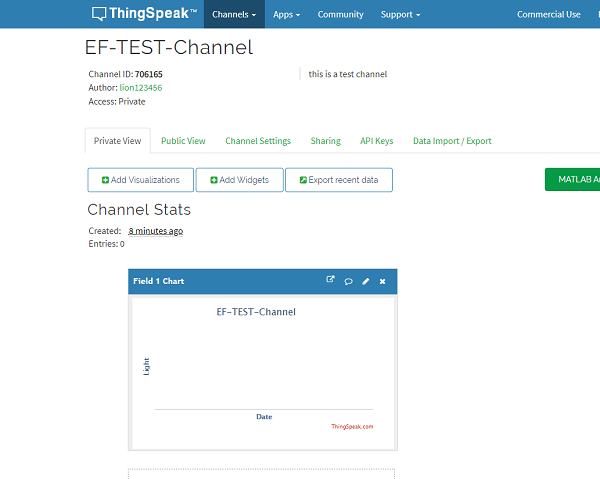

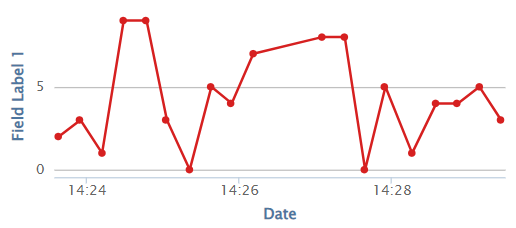

儲存後將顯示下圖中的畫面，我們可以看到自行建立的Channel細節資料(Private View)，以及所建立之Field欄位的圖表(目前沒有資料所以是空白的)，當開始儲存資料到Channel後，便能在圖表上看到資料變化的折線圖。

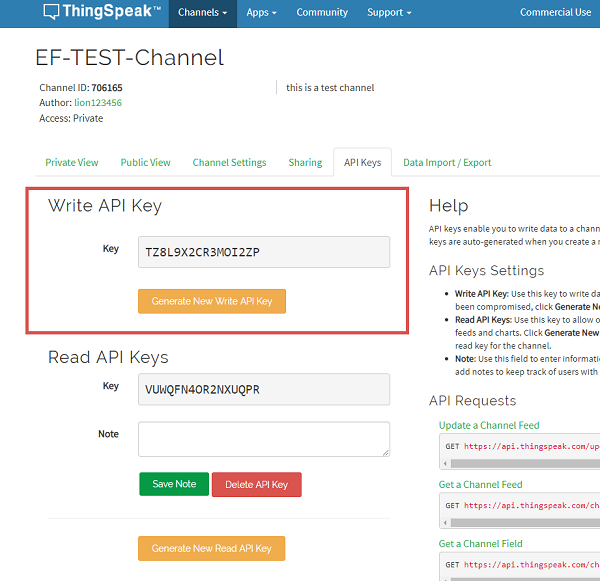

在此Channel中點選「API Keys」，會看到「Write API Key」及「Read API Keys」，Key是專屬於此Channel存取的金鑰，請記下此組「Write API Key」，之後利用micro:bit傳送資料時必須使用到此組金鑰。完成Channel建立後，接著編寫micro:bit就能進入IoT的世界!

編碼

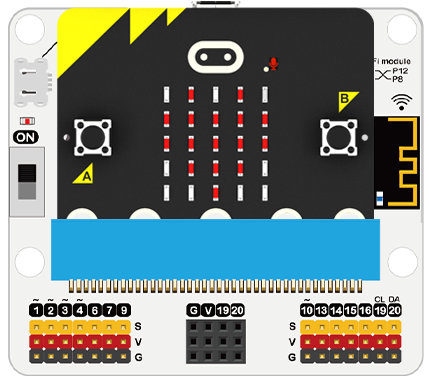

組裝圖：將光線感測器連接到P1端口。

步驟一

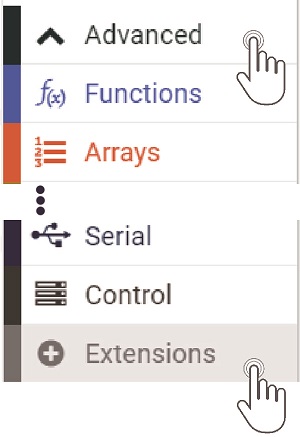

點選MakeCode欄目中的「Advanced」查看更多程式碼。

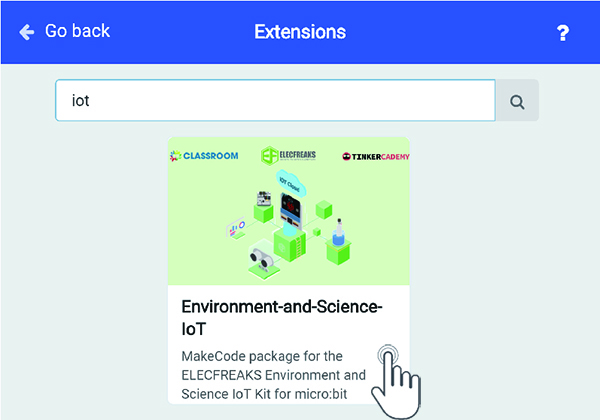

需要為IOT新增編碼。點選編碼欄目底部的「Extensions」，搜尋「IOT」，然後點選IOT軟體包將新增到專案中。（如下圖）

注意：如果收到由於不相容問題將刪除某些軟體，請按照提示操作，或在專案中建立新項目。

步驟二

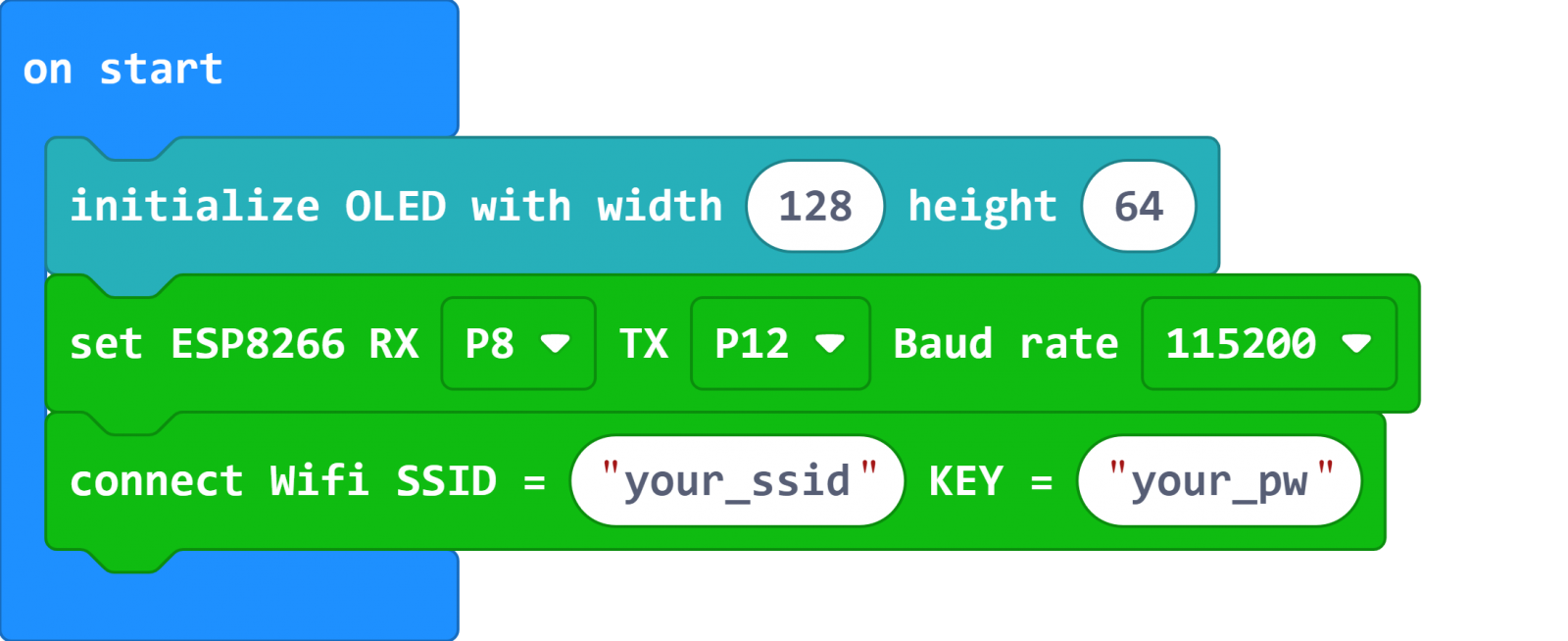

將set ESP8266積木插入on start並選擇RXP8TXP12 at baud rate115200(預設值)。
插入connect wifi積木，輸入您的Wifi名稱和密碼。

注意：8266模組不支援5G的AP，請連接2.4G的AP

步驟三

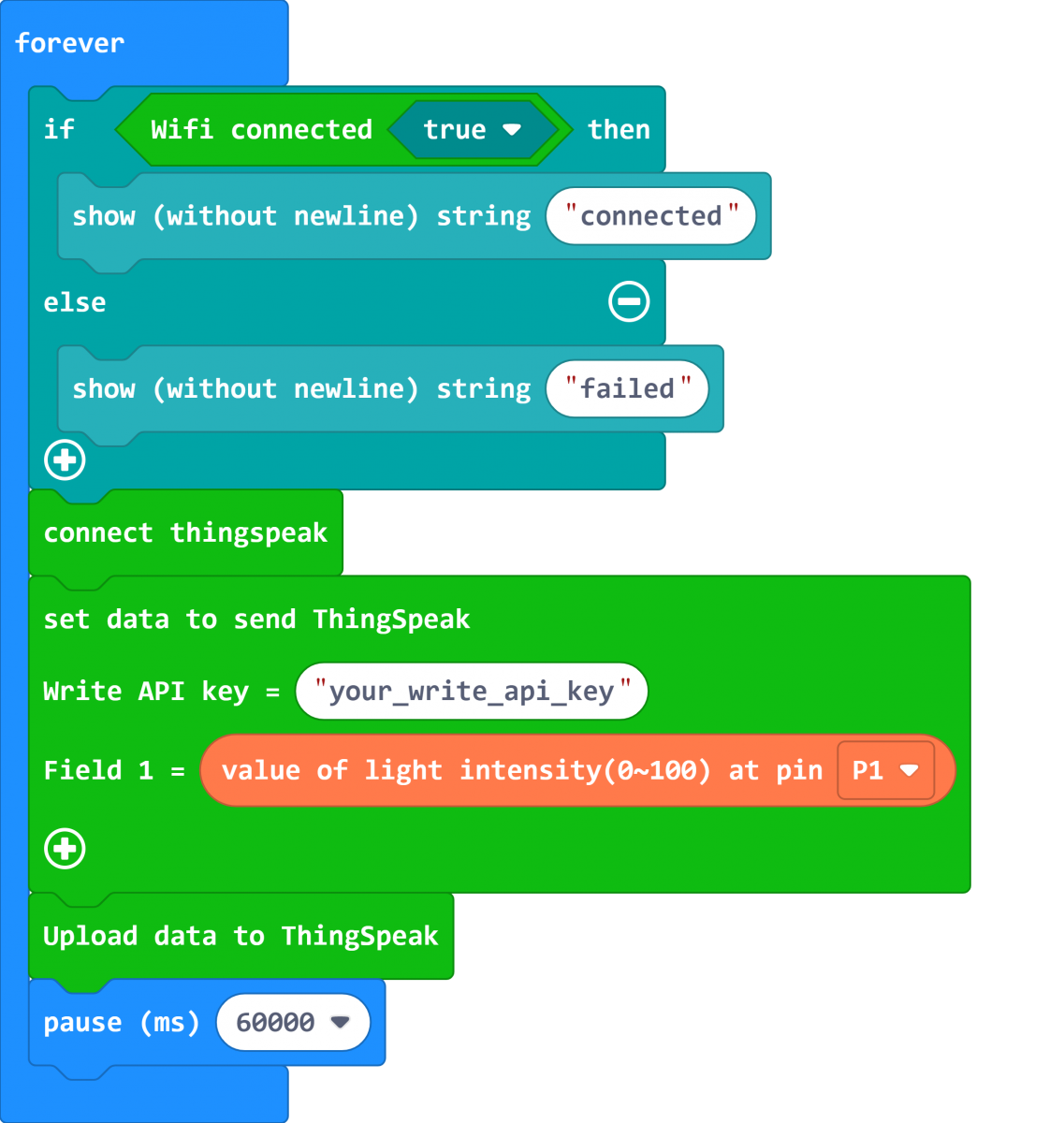

在forever迴圈建立if~else來判斷Wifi是否連接成功，透過ESP8266_IoT中的Wifi connected true，當連接成功，以OLED積木中的show string來顯示"connected(已連接)或是"failed(失敗)""。測試時，若失敗請先解決連線問題。成功則接續連接connect thinkspeak。
在set data to send ThingSpeak輸入您所建立的Channel的API key，並將Octopus積木的value of light intensity (0~100) at pin P1拖曳進Field1。
拖曳Upload data to ThingSpeak來上傳資料，並透過暫停60s來設計每分鐘發送一次數據。
