使用IoT:kit透過ThingSpeak和IFTTT發出光線強度警報

在Micro:bit數據傳送到ThingSpeak IoT Platform的文章中，已討論了如何使用micro:bit將數據上傳到Thingspeak IoT平台。
因此本文將討論如何使用IFTTT發送micro:bit光線強度閾值警報的電子郵件。

什麼是IFTTT？

IFTTT的英文為：「IF This, Then That」，意思是：「如果發生了This(觸發條件)，那麼就執行That(反應)」。
透過這個服務，我們能將許多各自獨立的網路服務(例如:信箱、LINE、雲端硬碟等)，透過IFTTT平台串聯起來。

要使用IFTTT必須建立事件(Event)，以及事件(Event)的This(觸發條件)和That(反應)。
以IoT Kit物聯網套件組來說，能夠觸發IFTTT服務便是使用Webhooks。
Webhooks是透過HTTP向IFTTT發送要求的一種方法，當IFTTT接收到Webhooks後，
就會觸發設定好的That(反應)。我們可以藉由在IFTTT上設定，使它幫我們完成想要觸發的反應。

例如：透過IoT Kit物聯網套件組蒐集到的數據(光線感測值)
利用IFTTT x Webhooks服務設定觸發條件(當光線感測值超過40時)>>This(觸發條件)
引起指定的網路服務做出反應(透過Email發送通知)>>That(反應)

註冊IFTTT帳戶

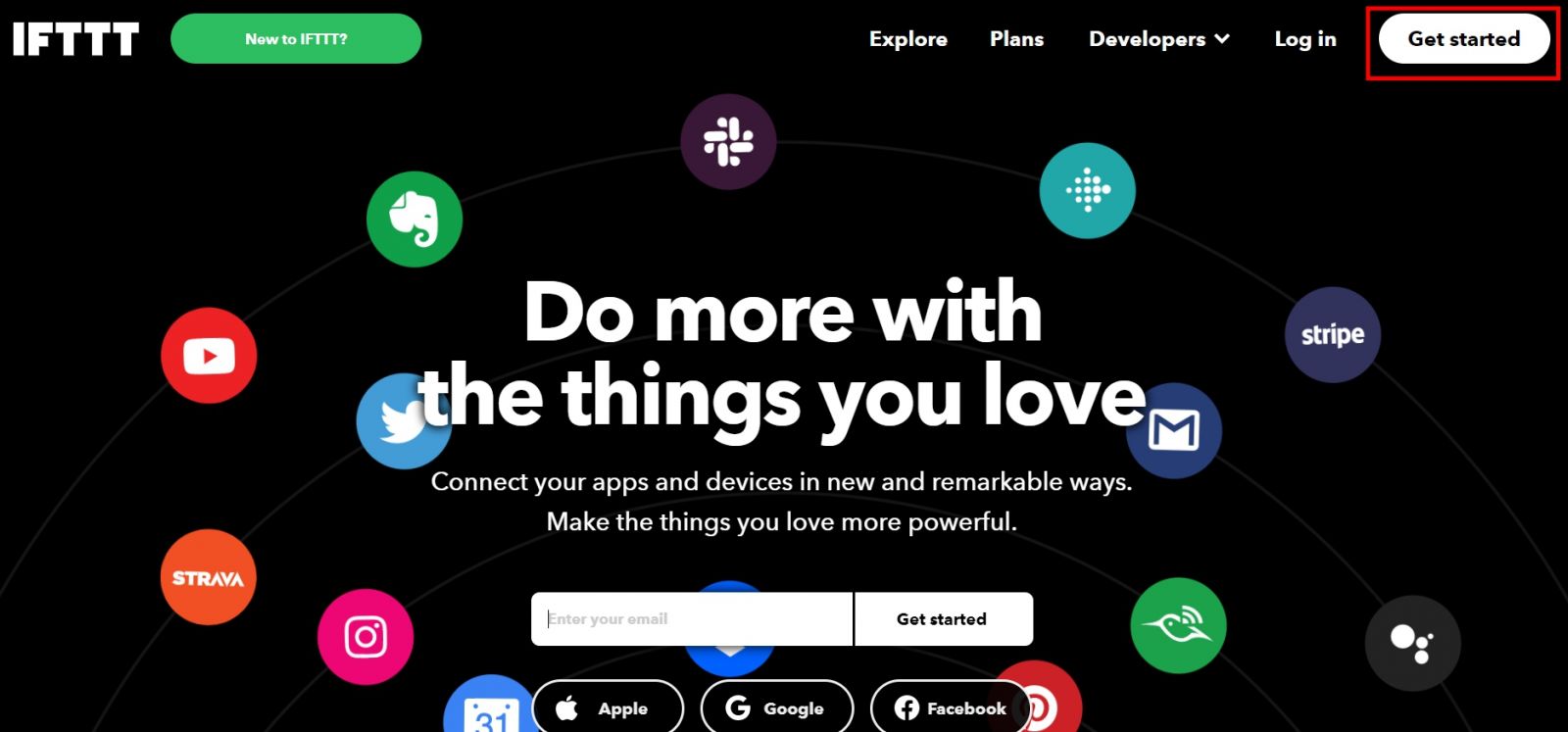

請先登入IFTTT。如果您還沒有帳戶，請先前往註冊。近到網站後，請點擊右上角的Get started。

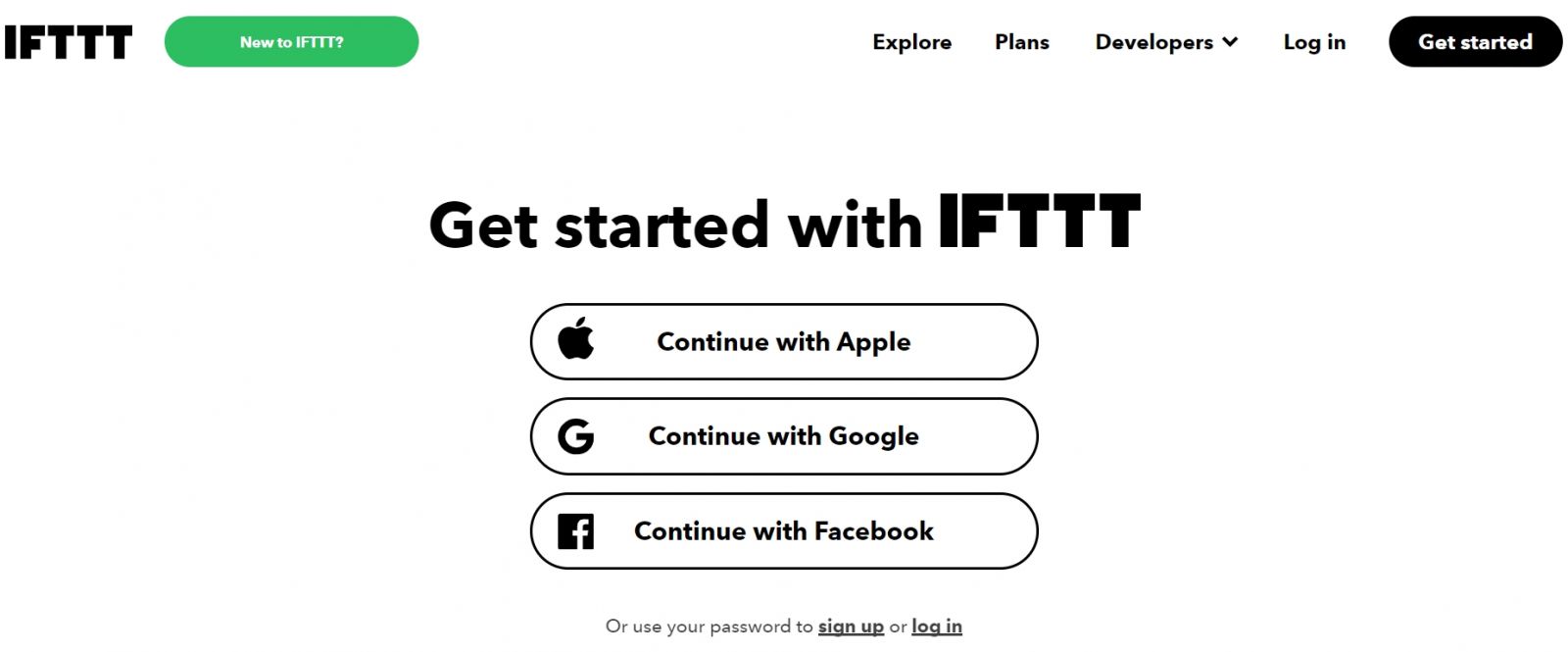

提供三種方式進行註冊，依個人需求選擇。以下就「Continue with Google」來做示範。

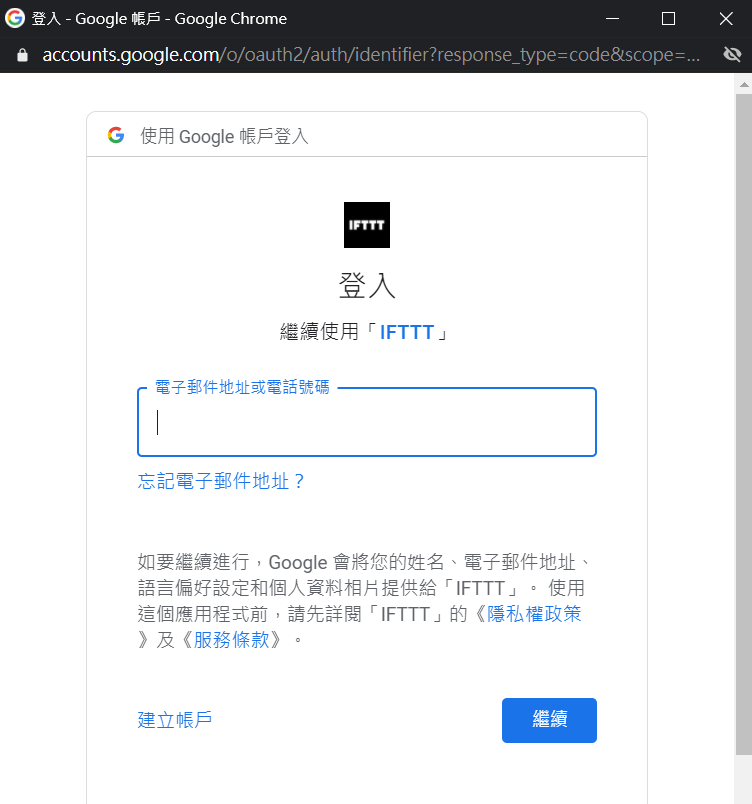

輸入您的電子郵件及該電子郵件的密碼。

即可完成註冊。

IFTTT 建立觸發事件_傳送電子郵件通知

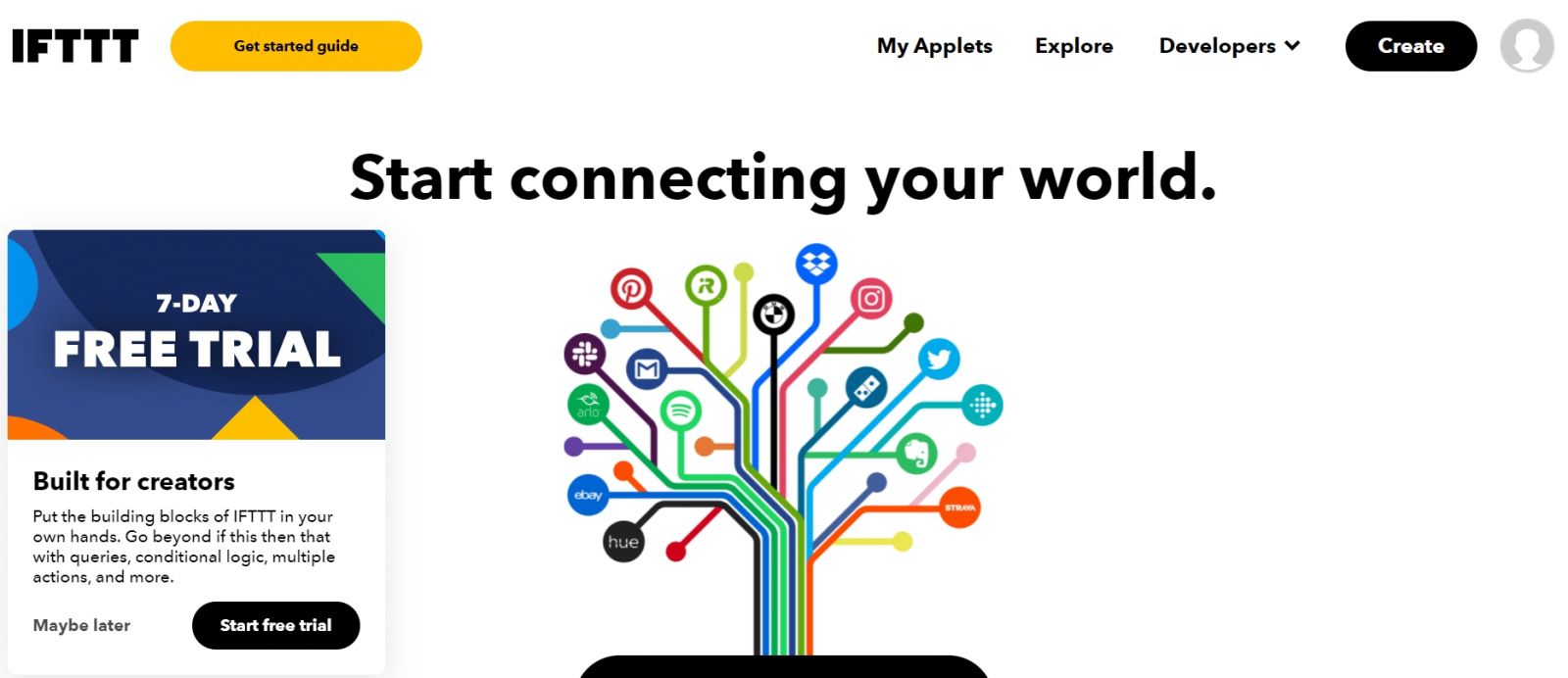

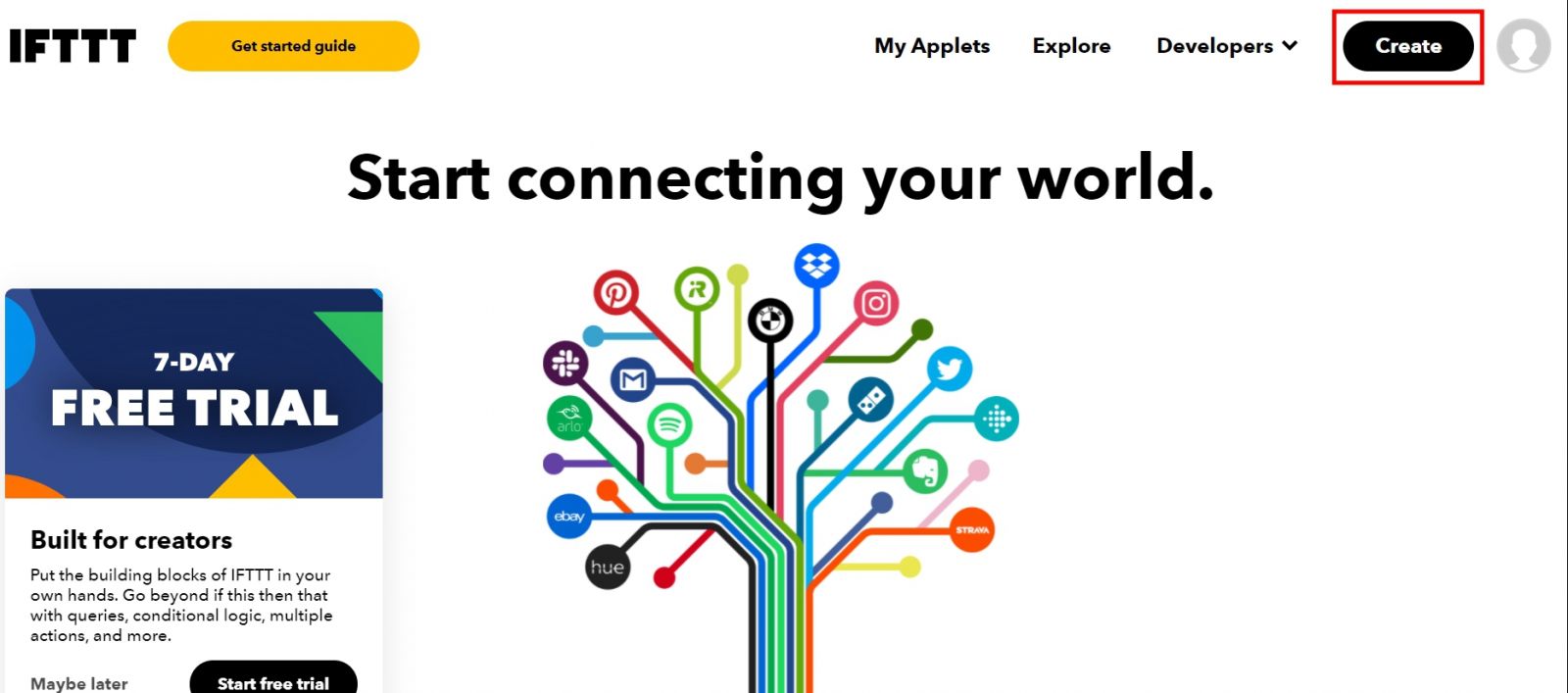

按下右上角的 Create。

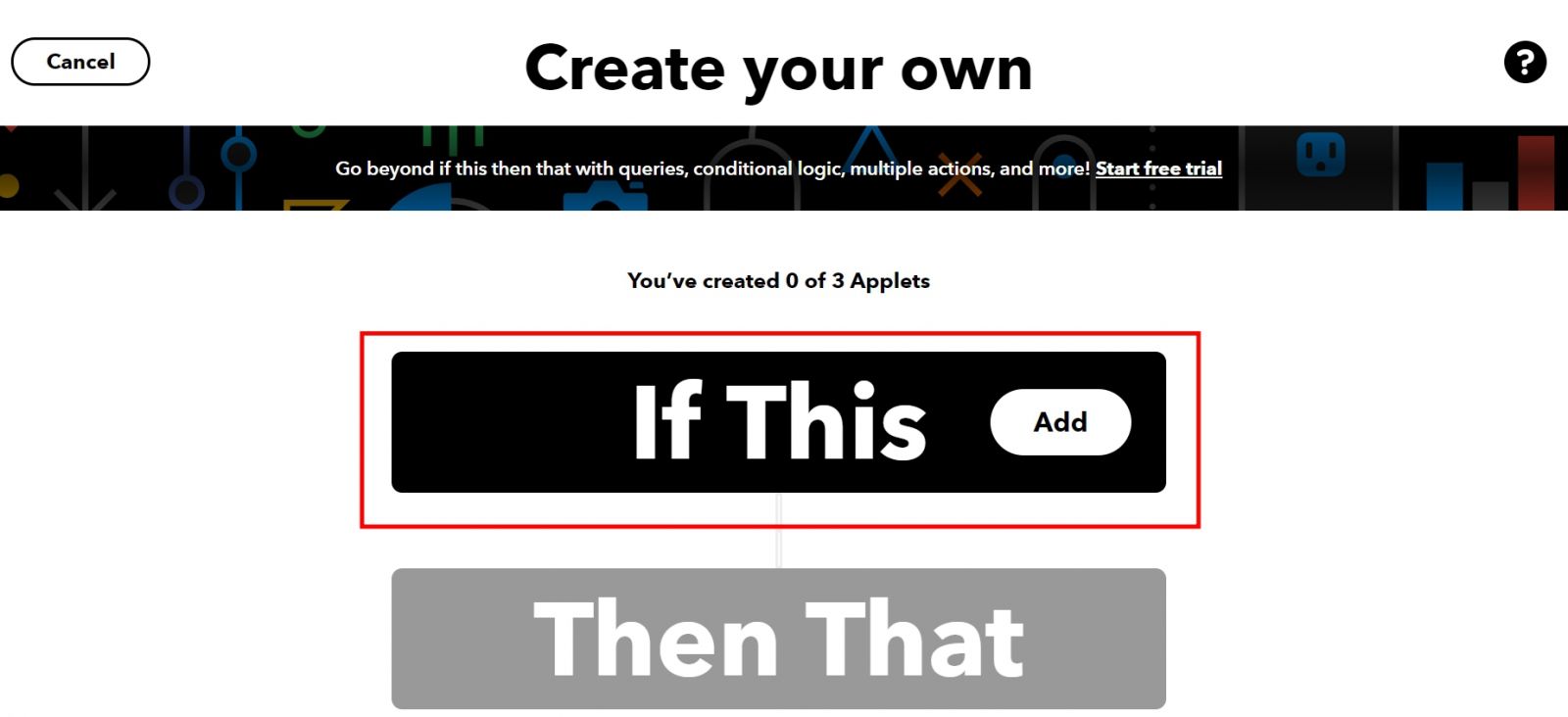

點選 If This，建立觸發事件的This。

IFTTT Webhooks設定

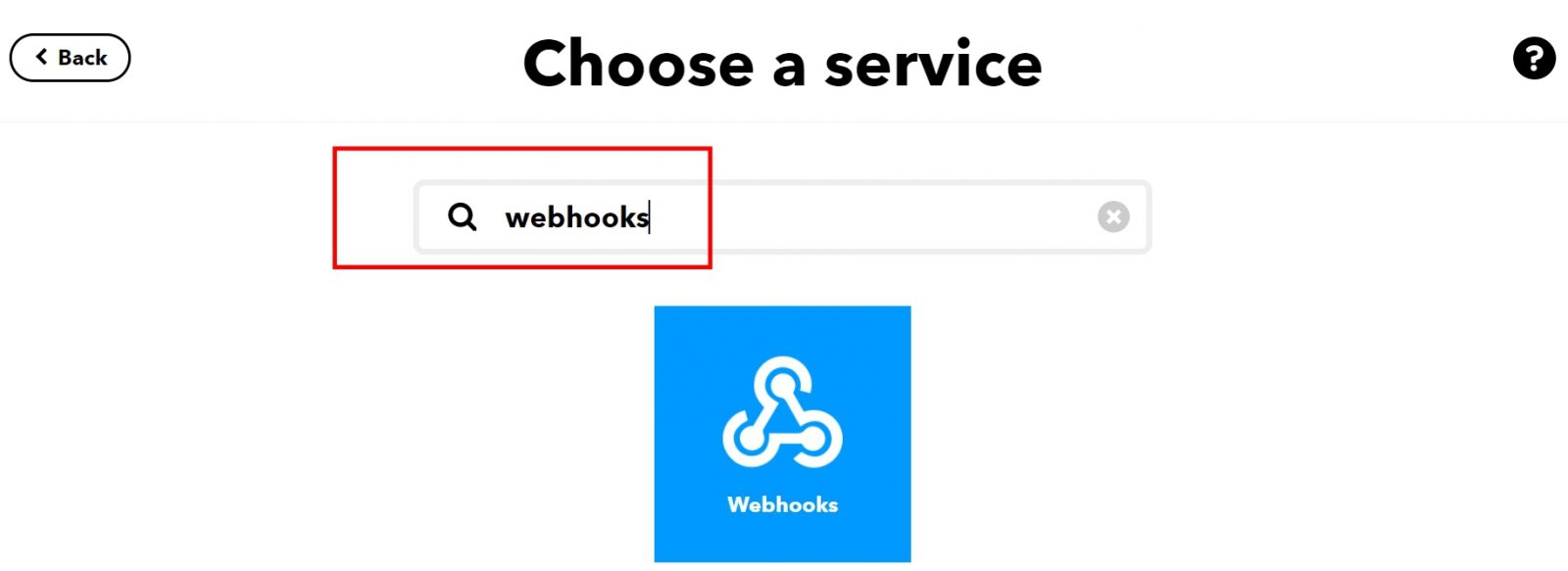

輸入「webhooks」以搜尋觸發程式，點選該圖案。

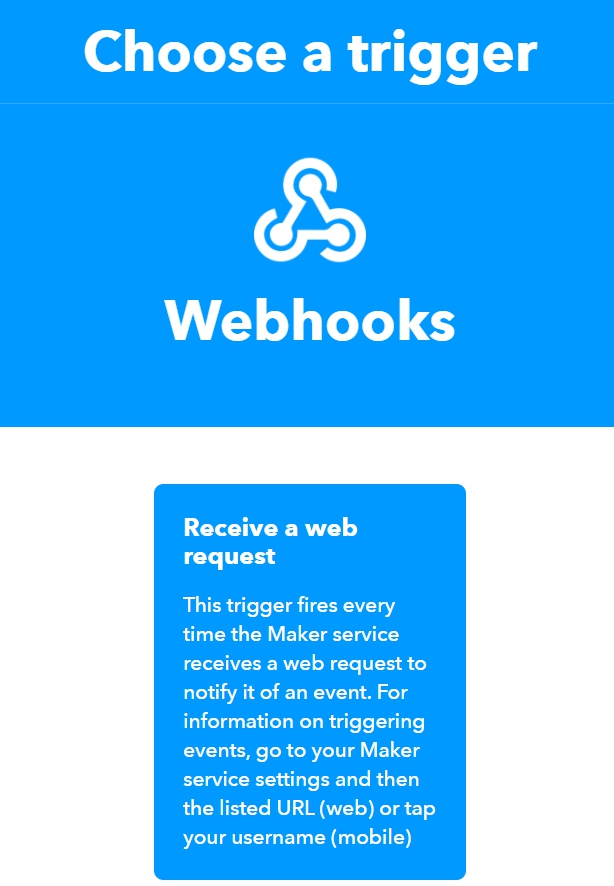

點選「Receive a web~」整段文字區塊。

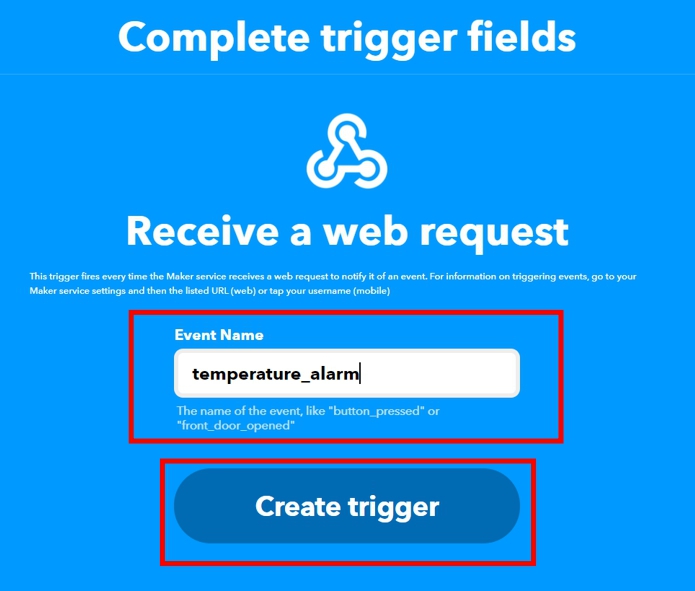

命名此事件，例如：「light_alarm」。接著按下「Create trigger」。

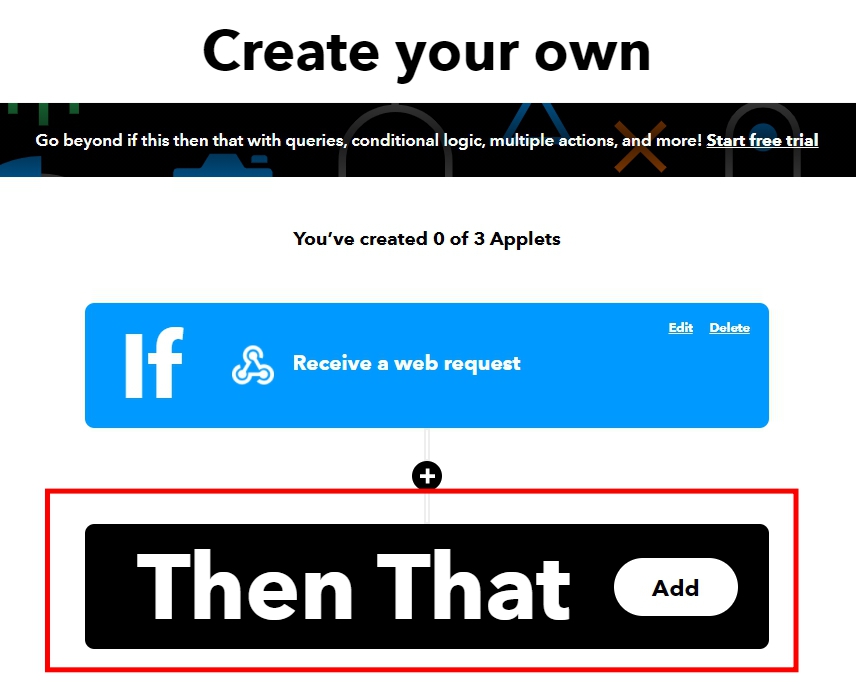

完成「This」，接著要設定That，請點選下方That圖示。

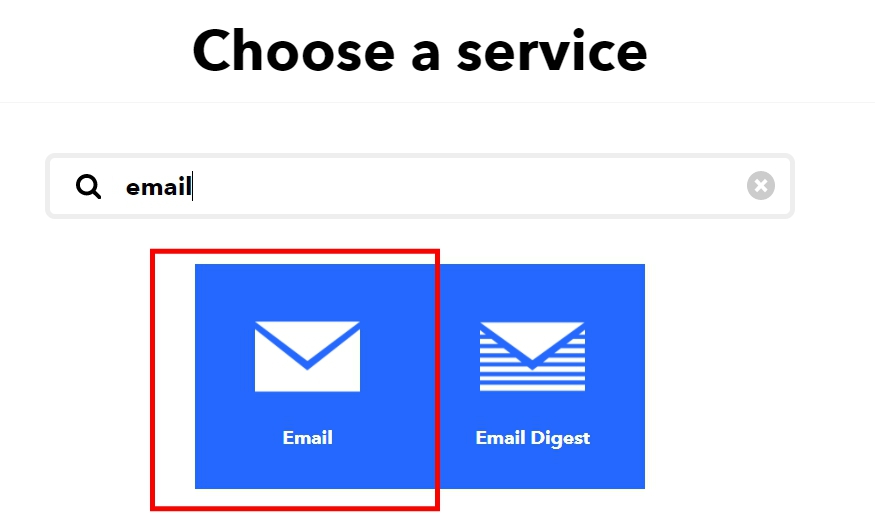

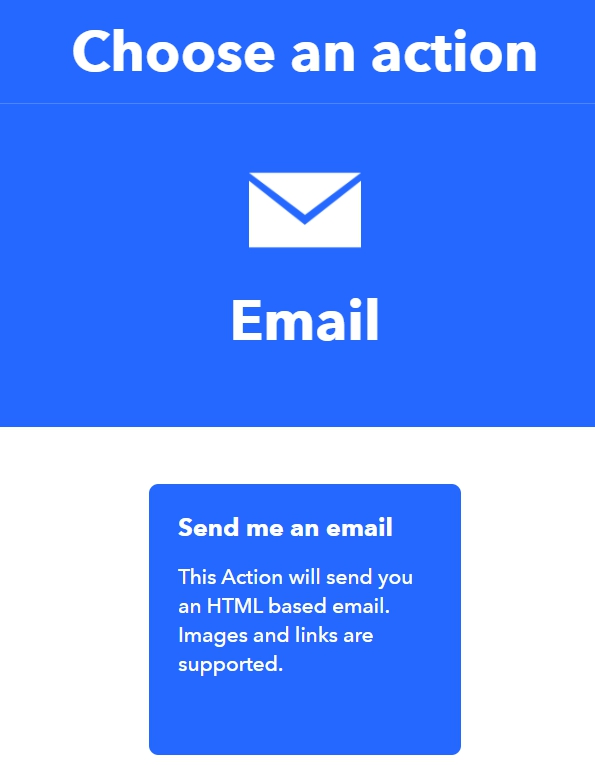

搜尋「Email」，點選該圖案。

點選「Send me an email」整段文字區塊。

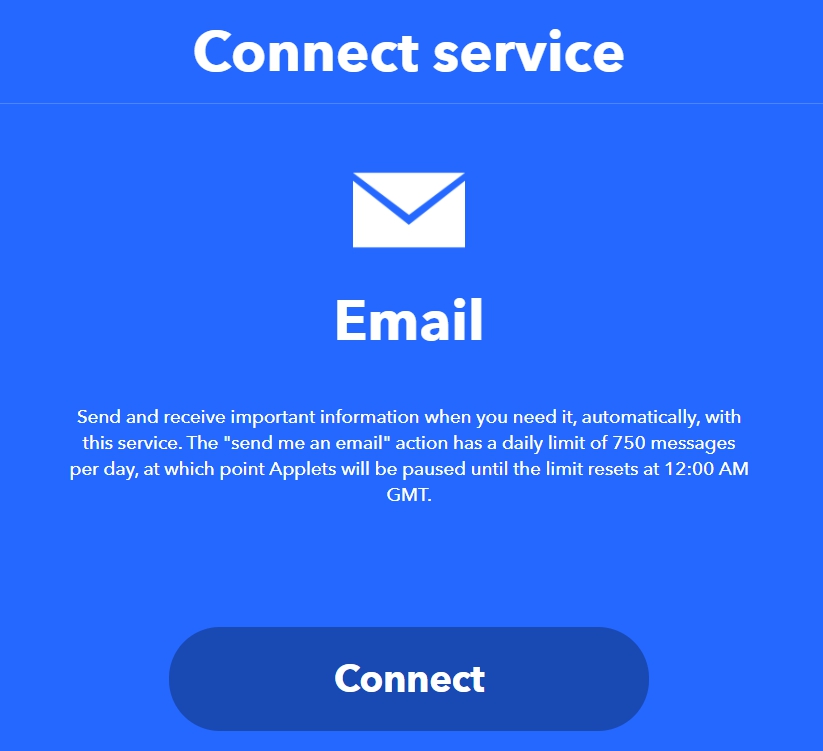

接著點選「Connect」。

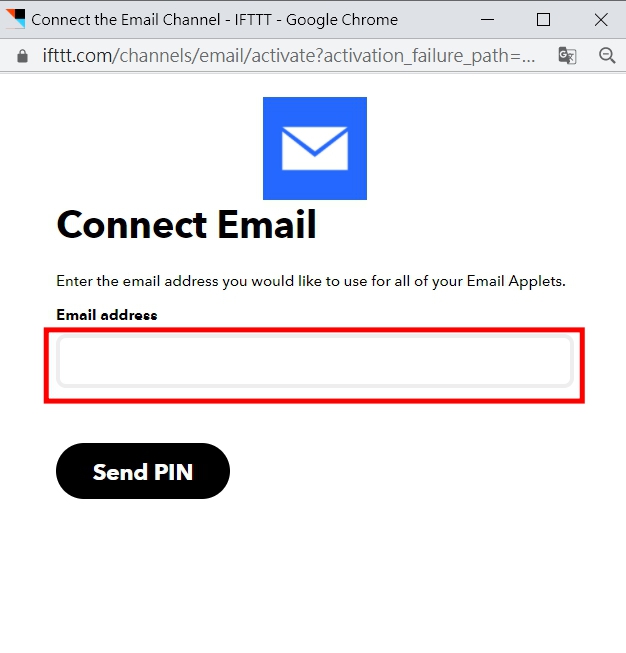

輸入「電子信箱」，按下Send PIN。

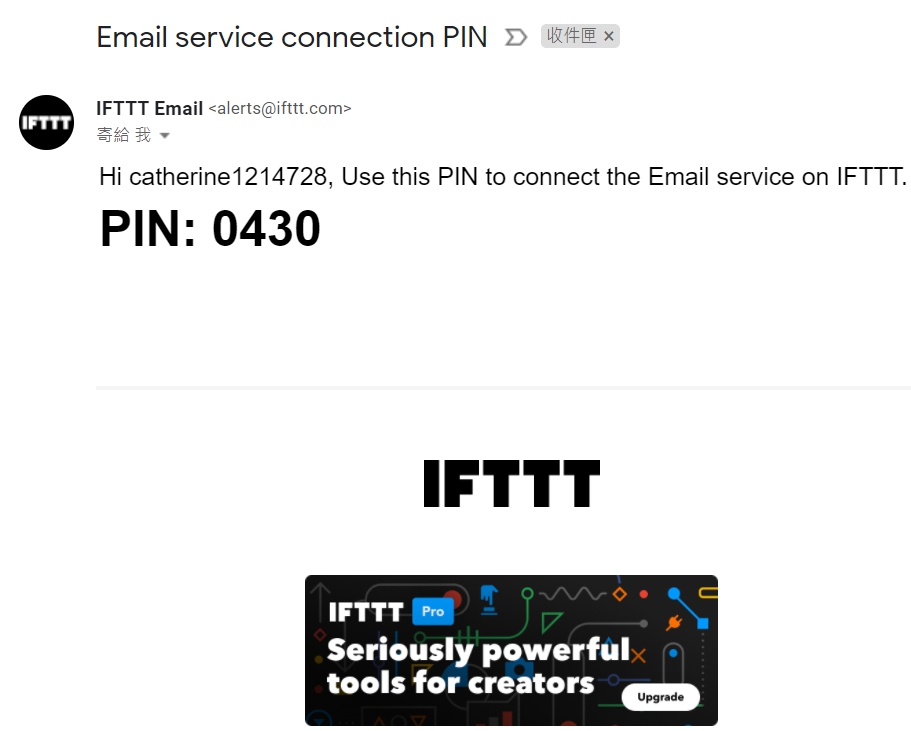

到信箱確認IFTTT寄出的「Email service connection PIN」，並回到網頁輸入PIN碼，按下Connect。

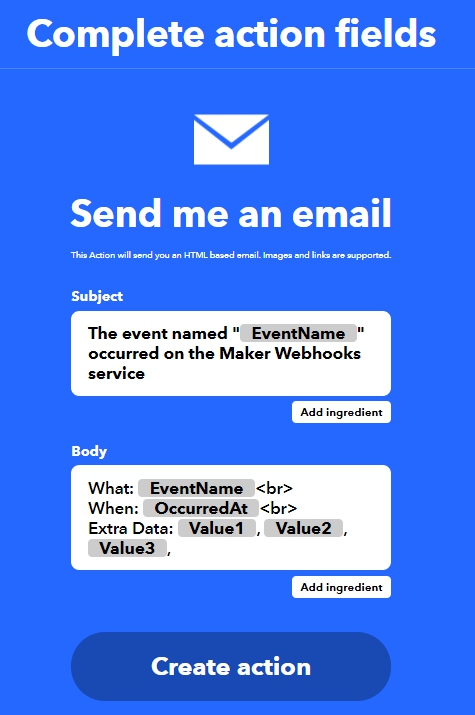

按下Create action。

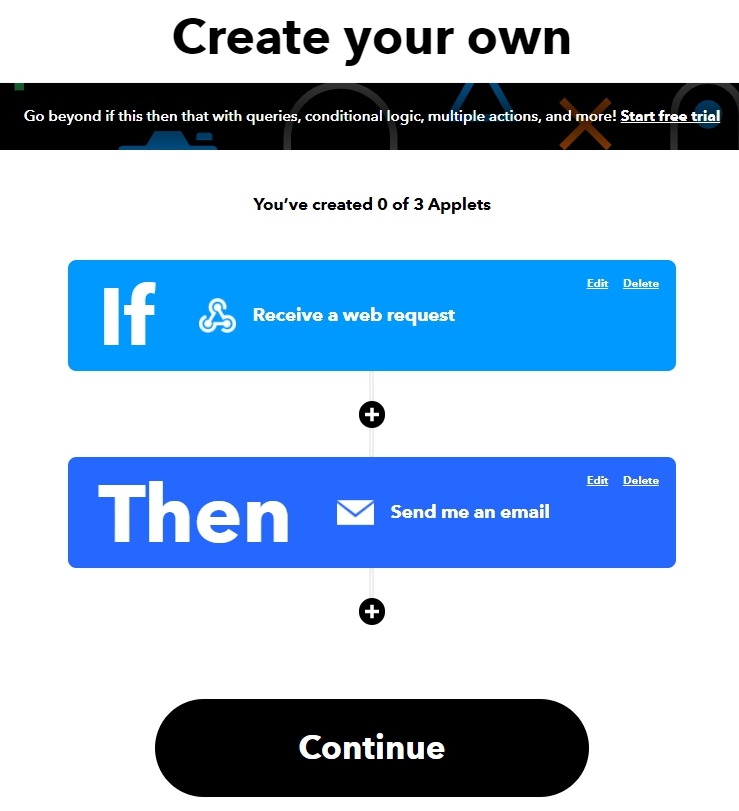

完成「That」的設定，按下Continue。

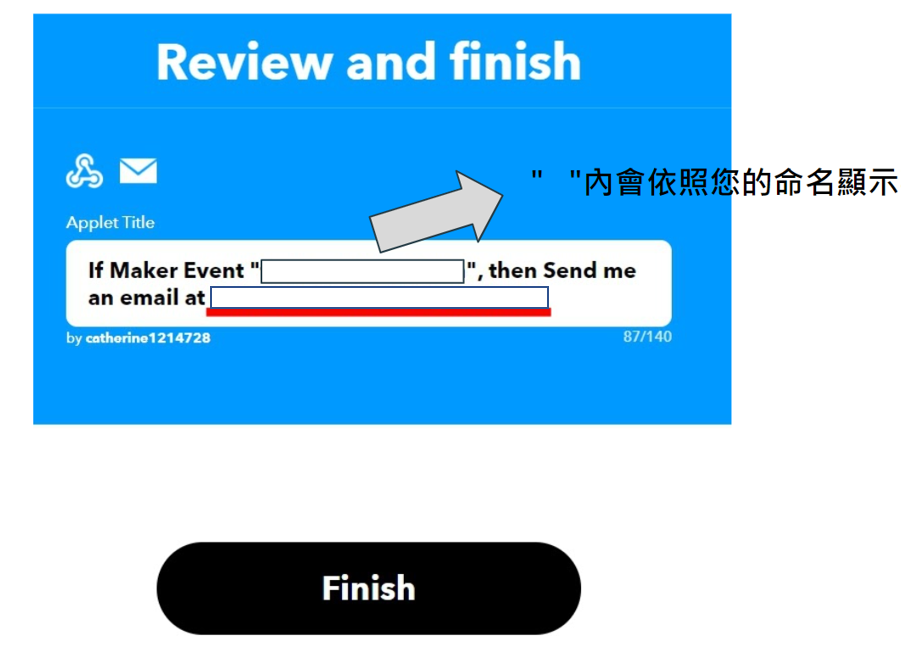

再次檢查自己的電子信箱是否正確，接著按下Finish。

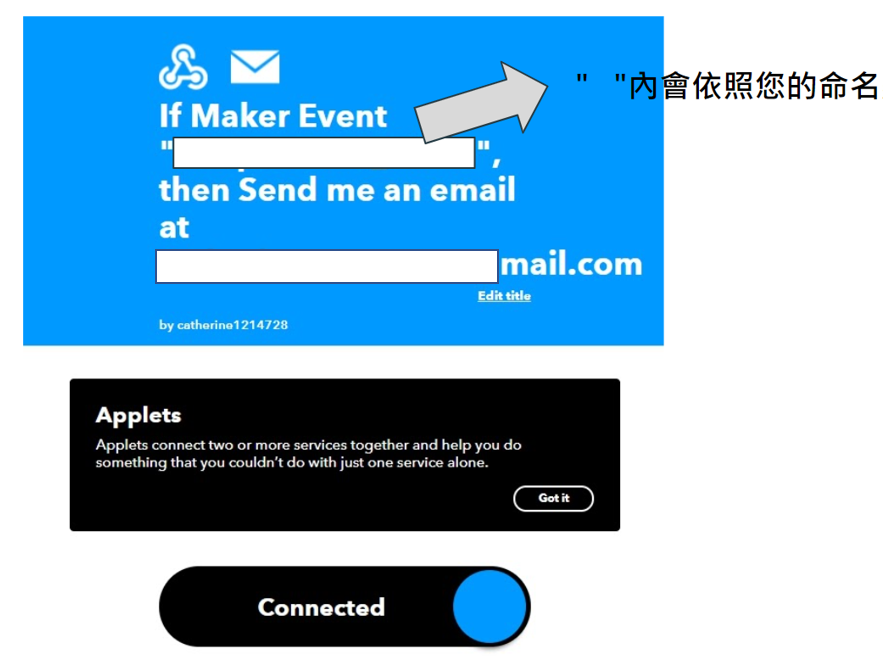

設定成功!

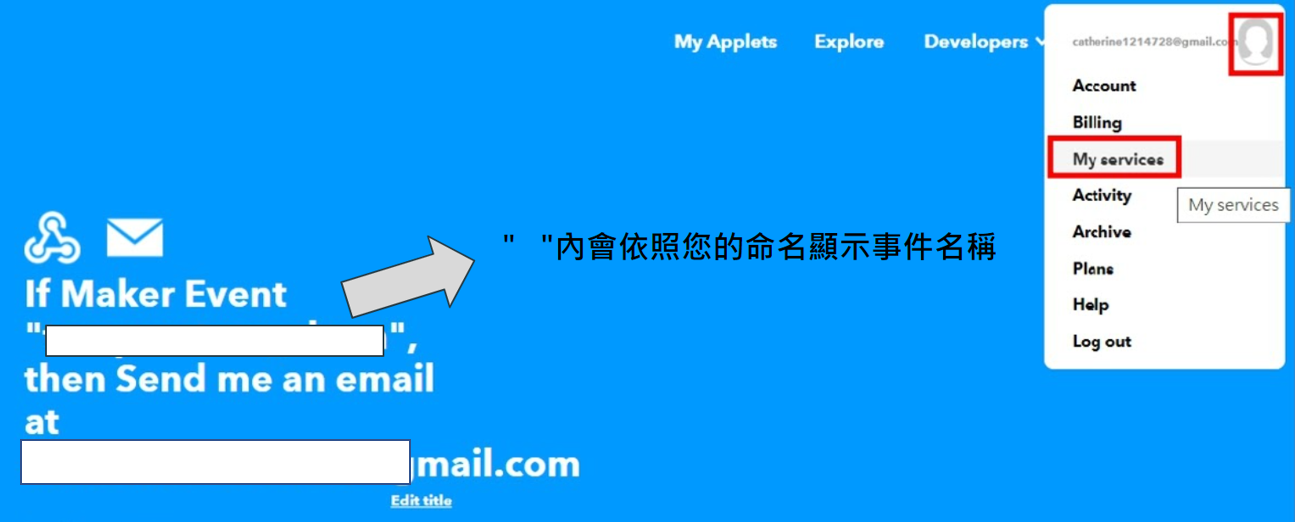

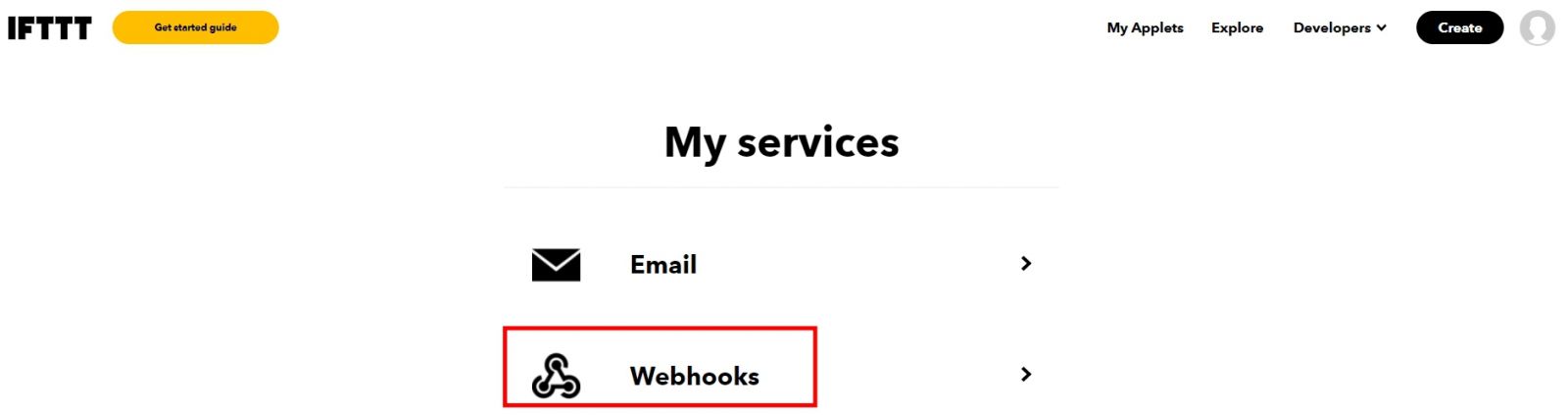

點選右上角圖像，再點選My services。

選擇「Webhooks」。

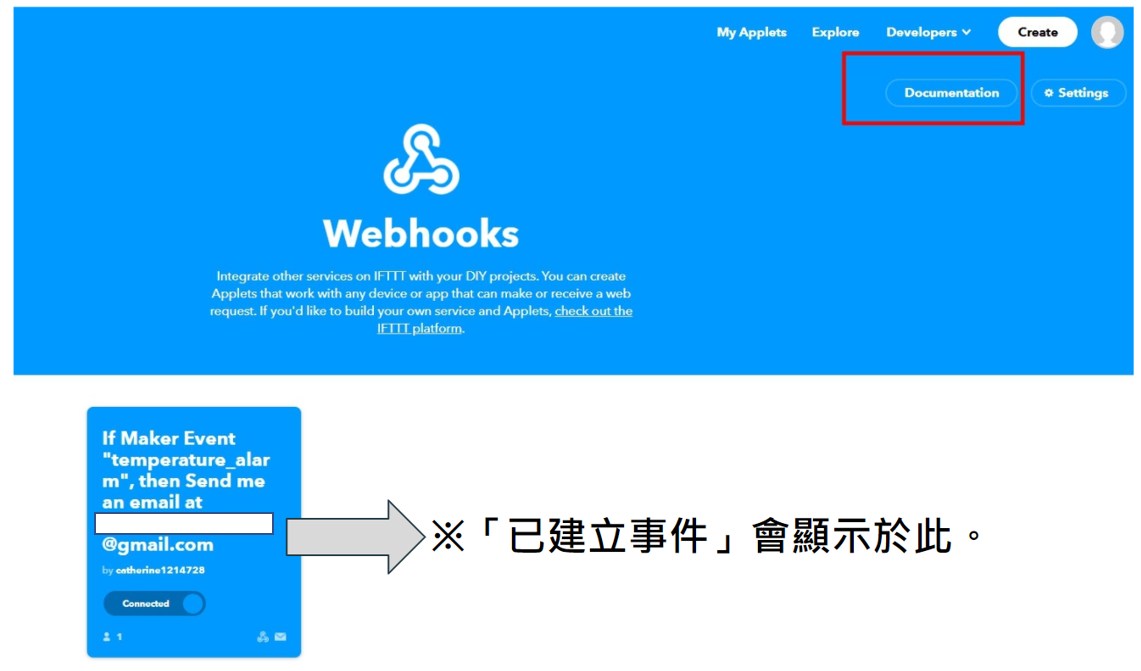

點擊右上角「Documentation」。

IFTTT_Webhooks測試

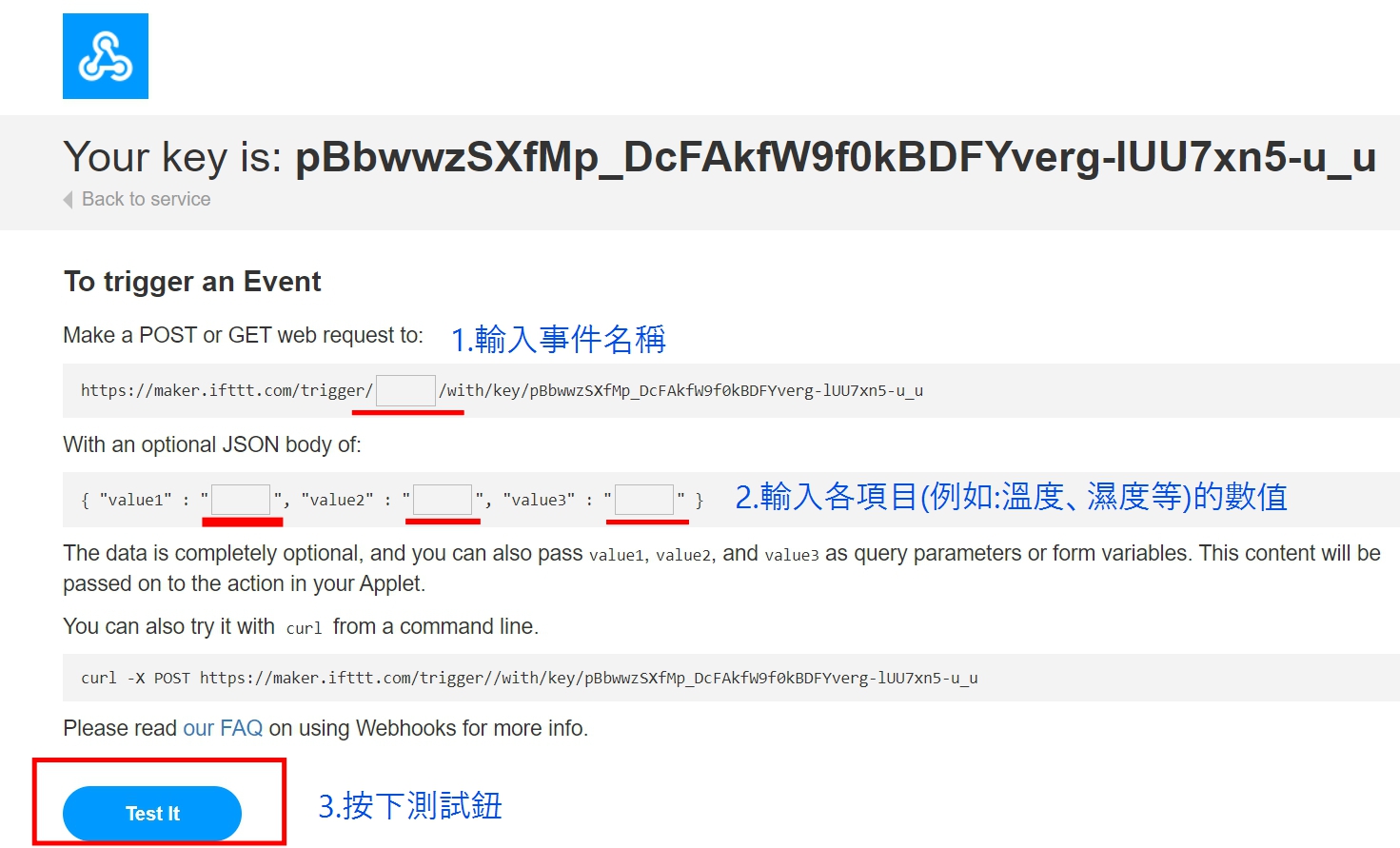

1.輸入您於Webhooks創建的事件名稱，例如：「light_alarm」。
2.可於value 1-3內輸入測試的數值，例如分別輸入：1, 2, 3。
3.按下「Test It」並前往您的信箱確認是否收到信件。

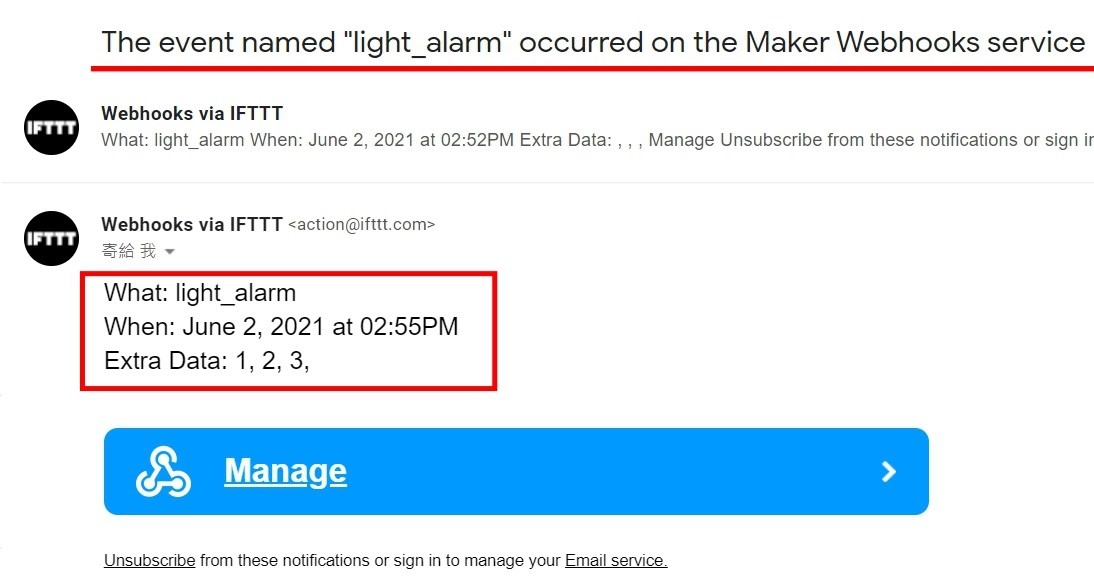

IFTTT_成功收到測試信件

請到信箱確認是否收到此信件：
信件主旨：「The event named "light_alarm" occurred on the Maker Webhooks service」
信件內容：依據您上一步輸入的資訊。

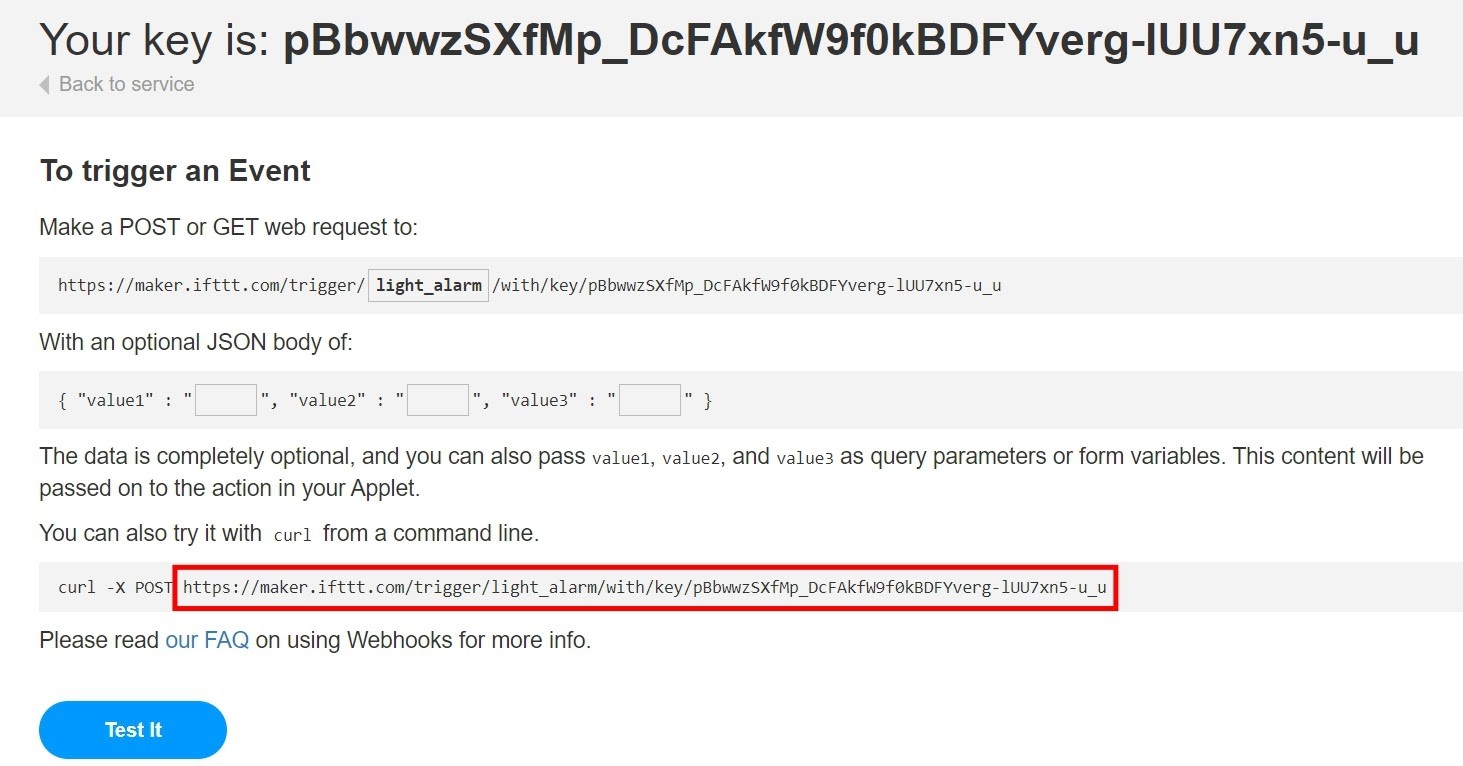

測試成功後，請回到剛才測試Webhooks的頁面，在您輸入於Webhooks創建的事件名稱後，頁面會自動產生網址，這是Web請求的連結，在下一步於ThingSpeak創建ThingHTTP的步驟中，需要將它貼上到URL處，請先複製起來。

設定Thingspeak

在執行以下操作前，請先將數據從micro:bit上傳到Thingspeak，若不確定怎麼操作，請先前往Smart Science IOT:Kit物聯網科學套件_雲端平台四部曲 x 第一部學習。

建立ThingHTTP服務

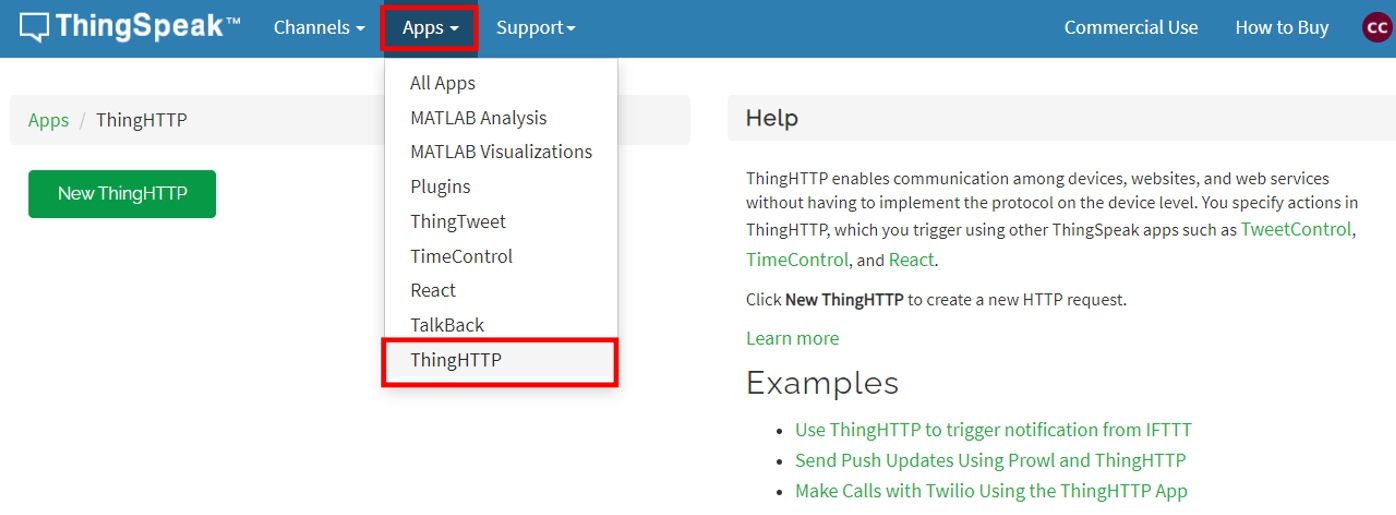

回到ThingSpeak平台，點選「Apps」的「ThingHTTP」按下New ThingHTTP。

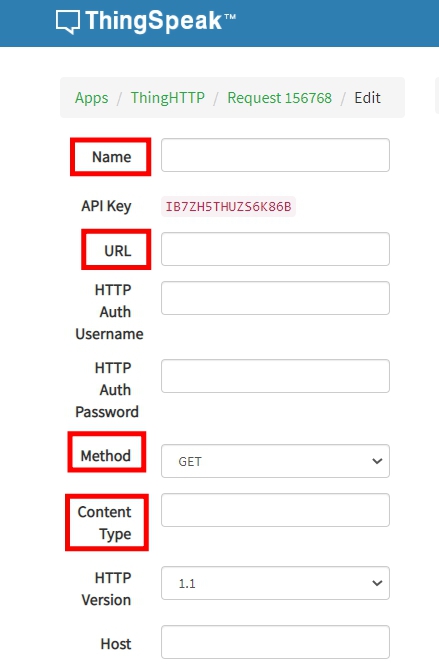

建立ThingHTTP與IFTTT的連接設定

※Name：自訂名稱(可與Webhooks設定的事件名稱相同，方便辨識)。
※URL：貼上剛才於Webhooks所複製的網址，網址尋找方式：從IFTTT>>點選頭像>>My Service>>Webhooks>>Documentation，請於第一行空格輸入您創建的事件名稱後，複製產生的網址。

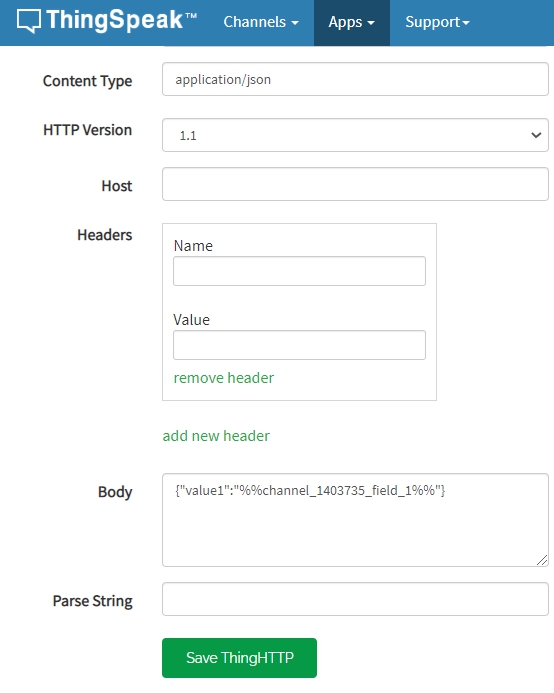

※Method：選擇POST、※Content Type：輸入application/json

※Body：請修改下方語句的Channel ID後再輸入(需全為小寫)，輸入後請按下Save ThingHTTP。
{"value1":"%%channel_1403735_field_1%%"}
※channel ID尋找方式：從ThingSpeak>>Channels>>My Channels
完成需輸入的所有項目按下並Save ThingHTTP。

※補充說明：Body格式從哪找？

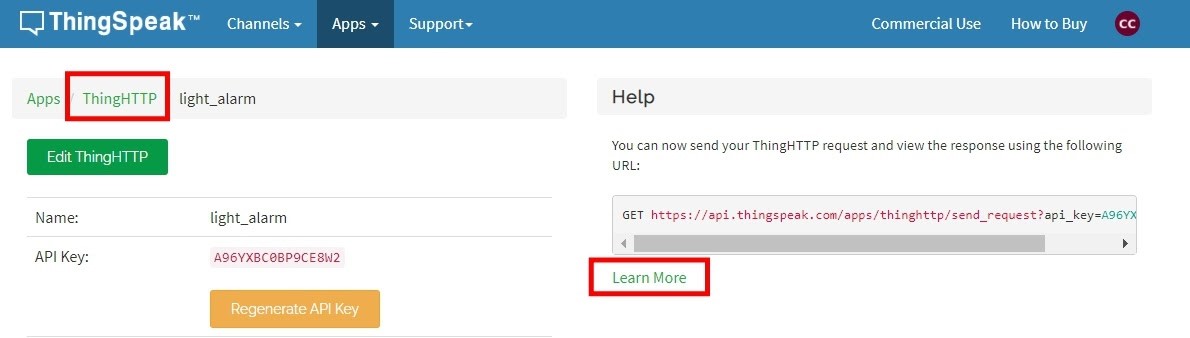

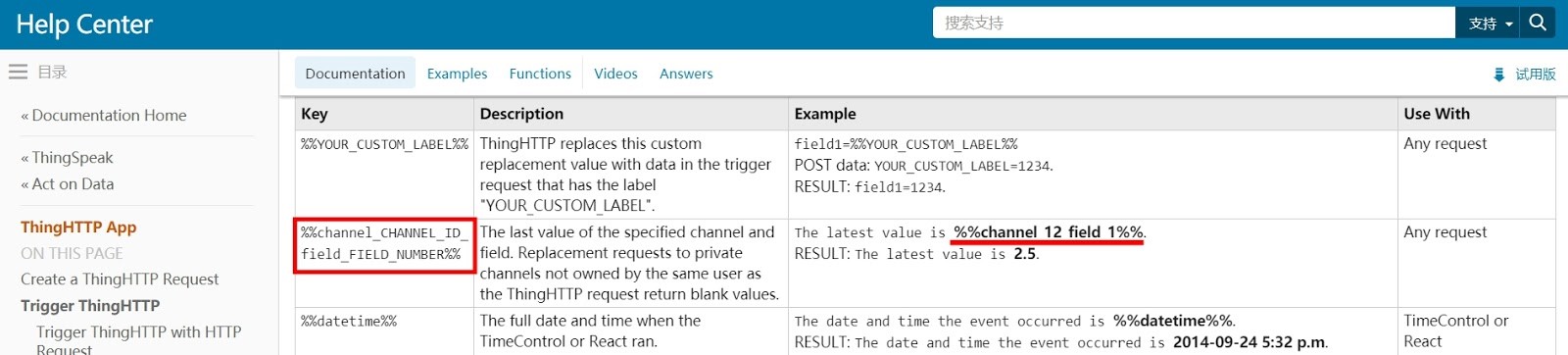

1.在ThingSpeak的ThingHTTP中，點選右側的Learn More，會連結到Help Center網址。

2.依據下圖紅框中的格式來做修改，例如：{"value1":"%%channel_1403735_field_1%%"}
請留意{"value1":"及"}為固定格式，需輸入。

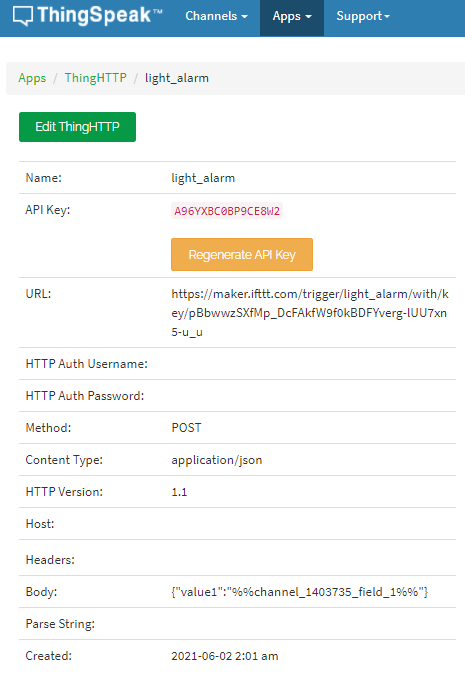

完成編輯。

ThingSpeak_建立React

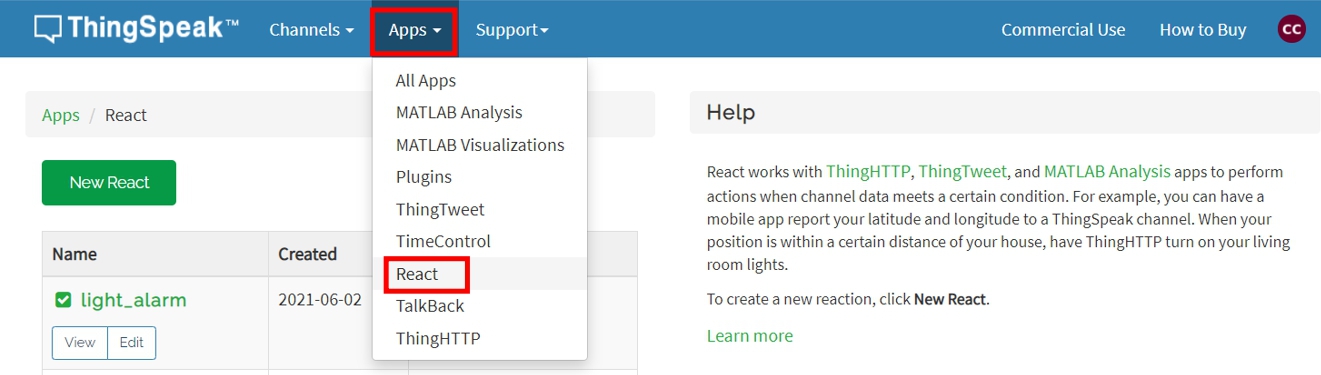

在ThingSpeak平台，點選「Apps」的「React」，按下New React。建立React能使IFTTT依您所設定的條件進行通知。請注意：一個React只能設定一個Field的條件。

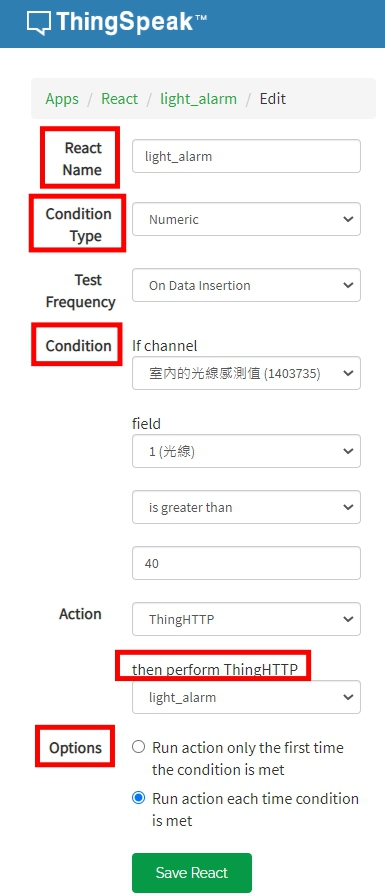

※React Name：自訂名稱(可與ThingHTTP設定的名稱相同，方便辨識)。
※Condition Type：選擇Numeric(數字)。
※Condition：從「If channel」、「field」選擇您要的項目。並可透過下拉選單自行設定判斷條件及輸入數值(您的偵測數值可以在ThingSpeak的Private View查看)。
※Action：「then perform ThingHTTP」，當不只建立一個ThingHTTP時，請記得選擇對應的。
※Options：建議選擇下方選項，設定當每一次符合條件時都會收到通知。完成所有設定後，按下Save React。

有關React APP更多的詳細資訊，請參閱
https://ww2.mathworks.cn/help/thingspeak/react-app.html

IFTTT_成功收到通知信件

假設我們所寫的程式是：使micro:bit持續將光線感測器偵測到的光線強度上傳到ThingSpeak。
現在請依照上一步在※Condition您所設定的條件，對光線感測器進行測試。
例如：於上一步在※Condition設定「is greater than 40」，利用手電筒來照感測器，使數值升高以達到所設定的觸發條件，看看能否成功收到通知信件。

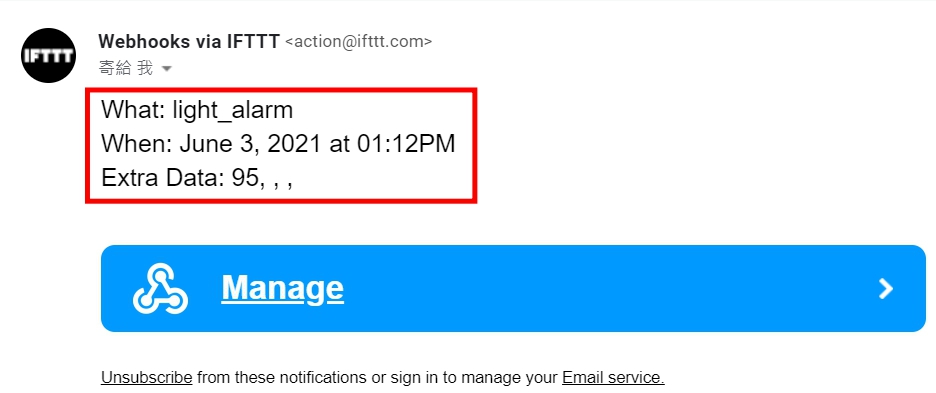

完成測試後請到信箱確認是否收到此信件主旨：「The event named "您的事件名稱" occurred on the Maker Webhooks service」。

根據信件可以看到當數值超過我們所設定的條件時，就會收到來自IFTTT的通知信件。

IFTTT 建立觸發事件_傳送LINE通知

IFTTT_設定LINE連動

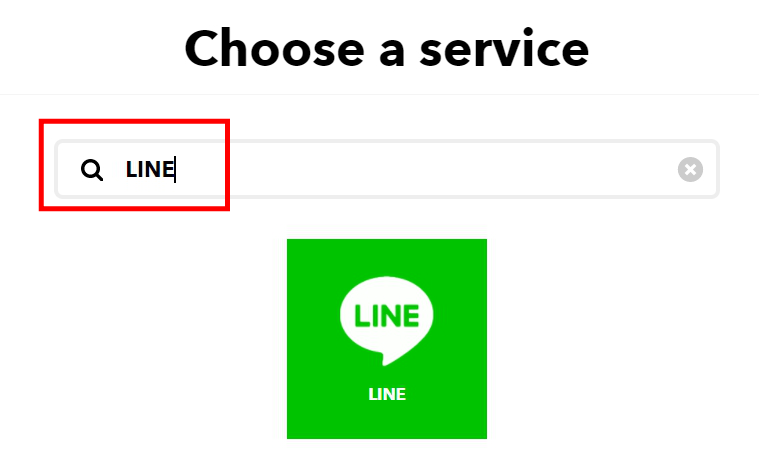

請依照上方示範設定Email通知的方式，建立觸發事件This，接著設定Webhooks為觸發程式並命名事件，將That的服務設定為LINE。

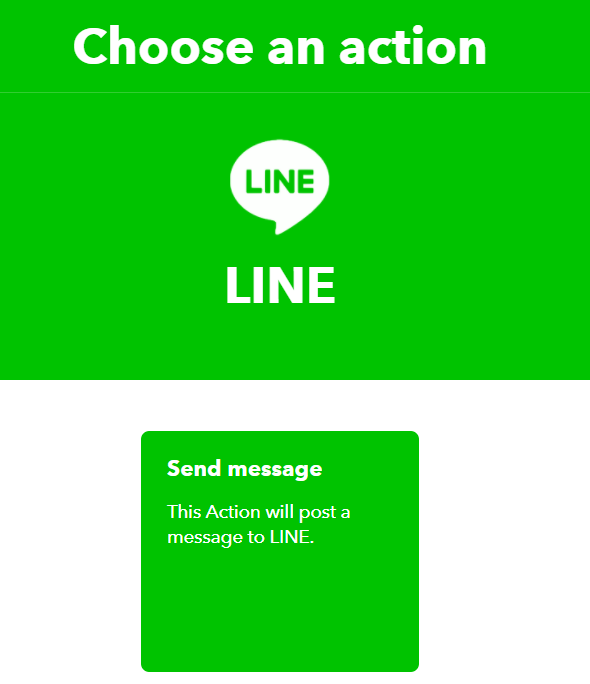

點選「Send message 」整段文字區塊。

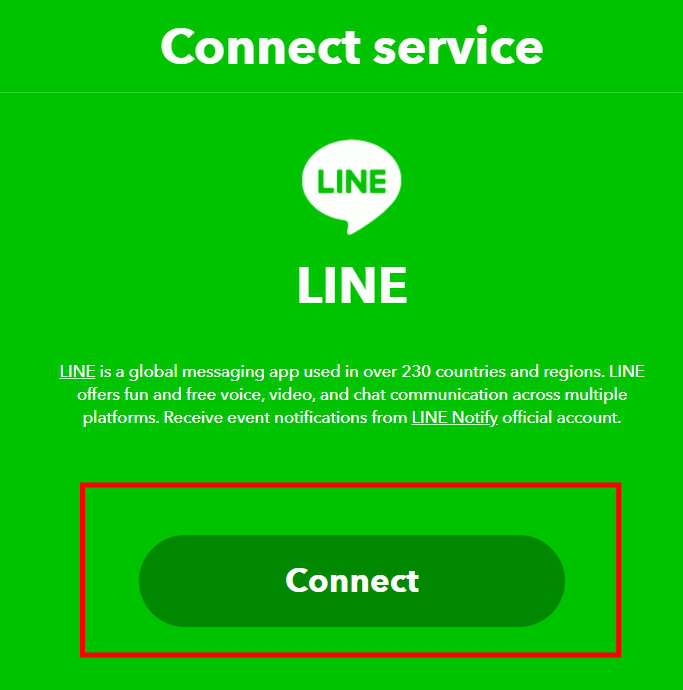

接著點選「Connect」。

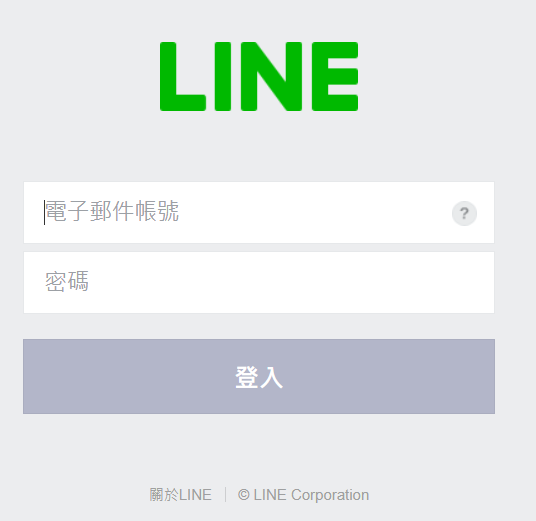

輸入您的LINE帳號密碼。

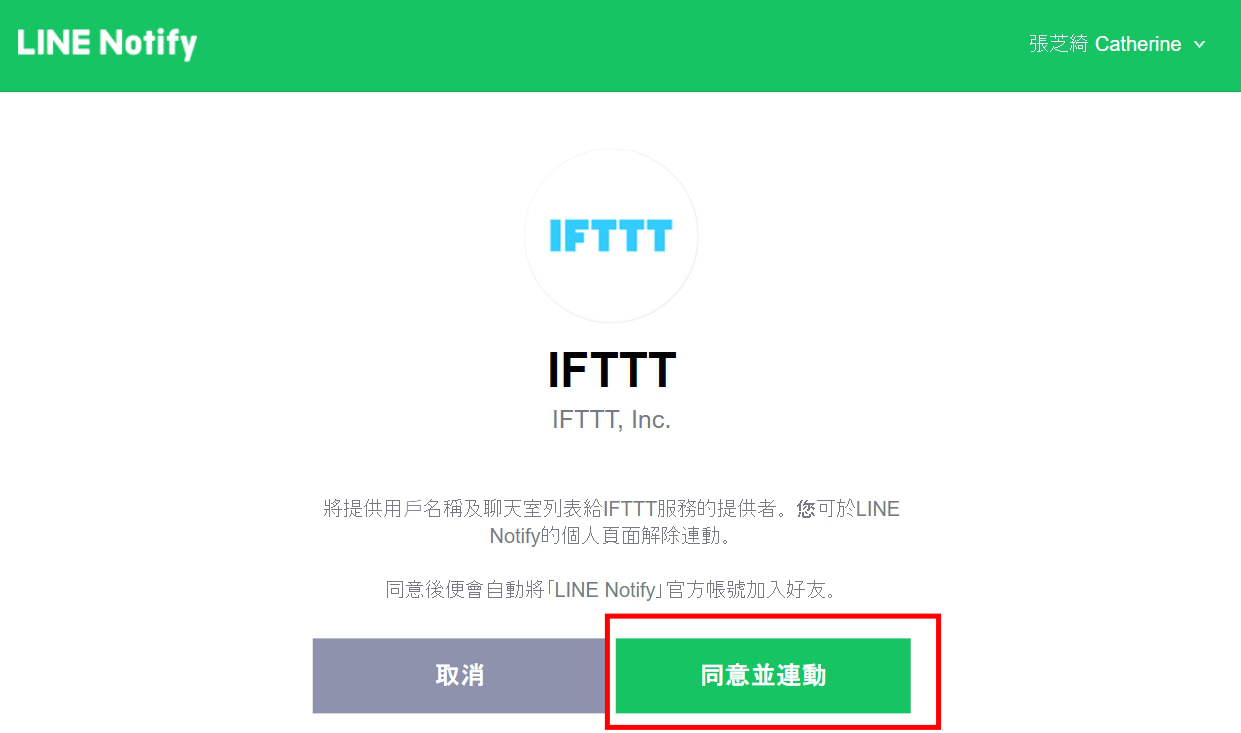

點選「同意並連動」。

於您的LINE上確認是否成功連動。

按下「Create action」。

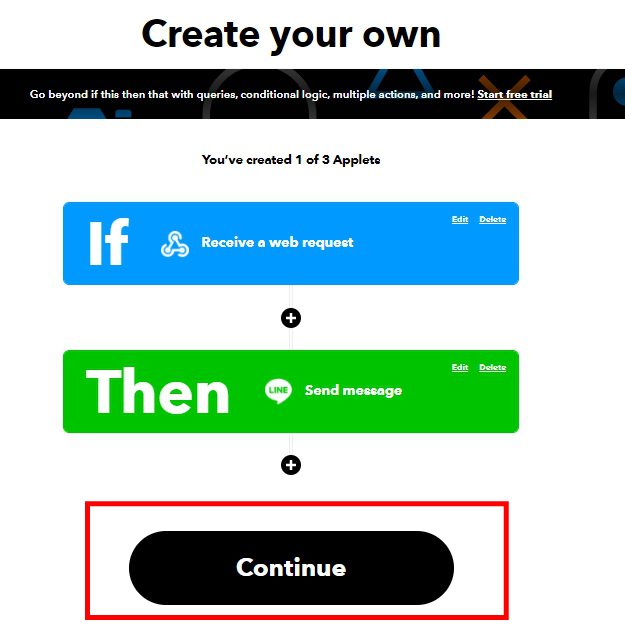

按下Continue。

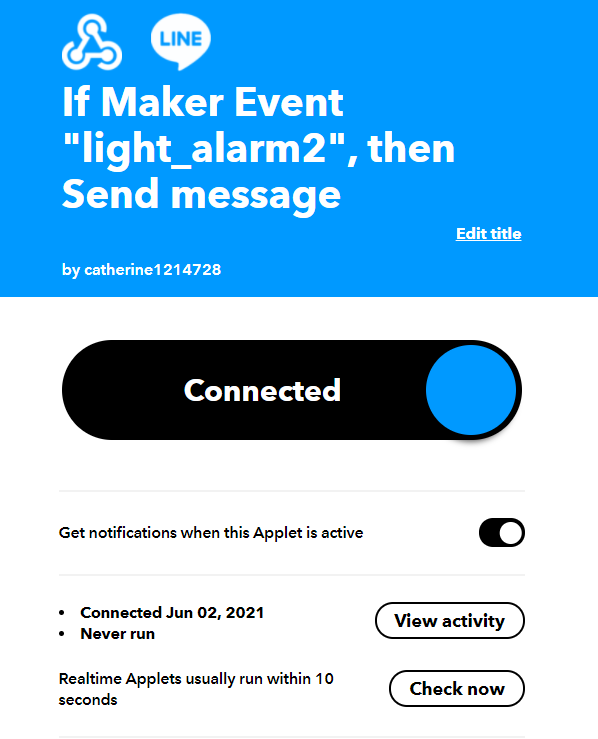

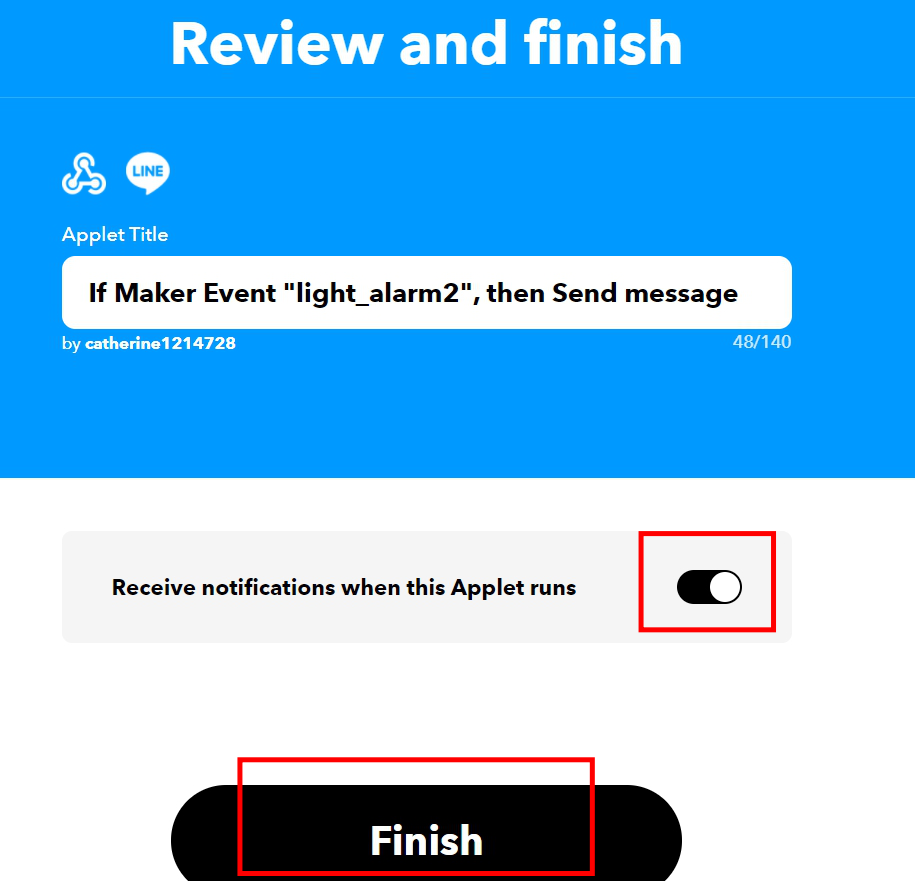

點一下使圓圈往右滑，以打開通知。再按下Finish。

點一下使圓圈往右滑，以打開通知。

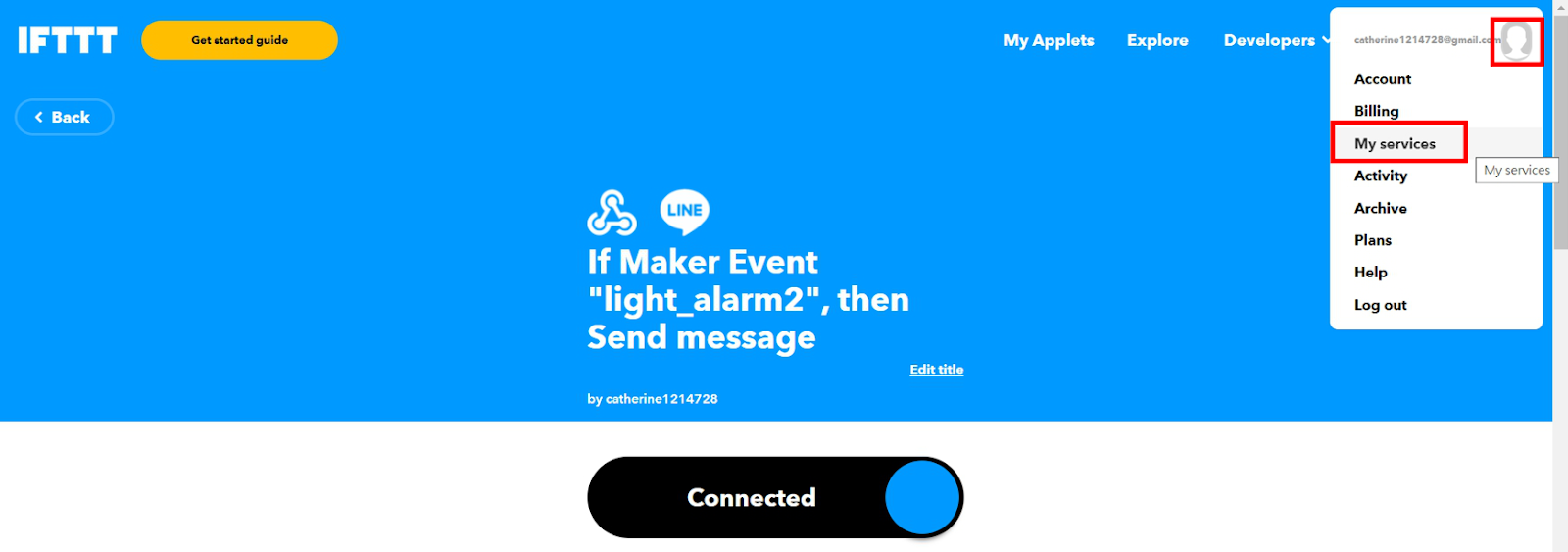

點選右上角圖像，再點選My services。

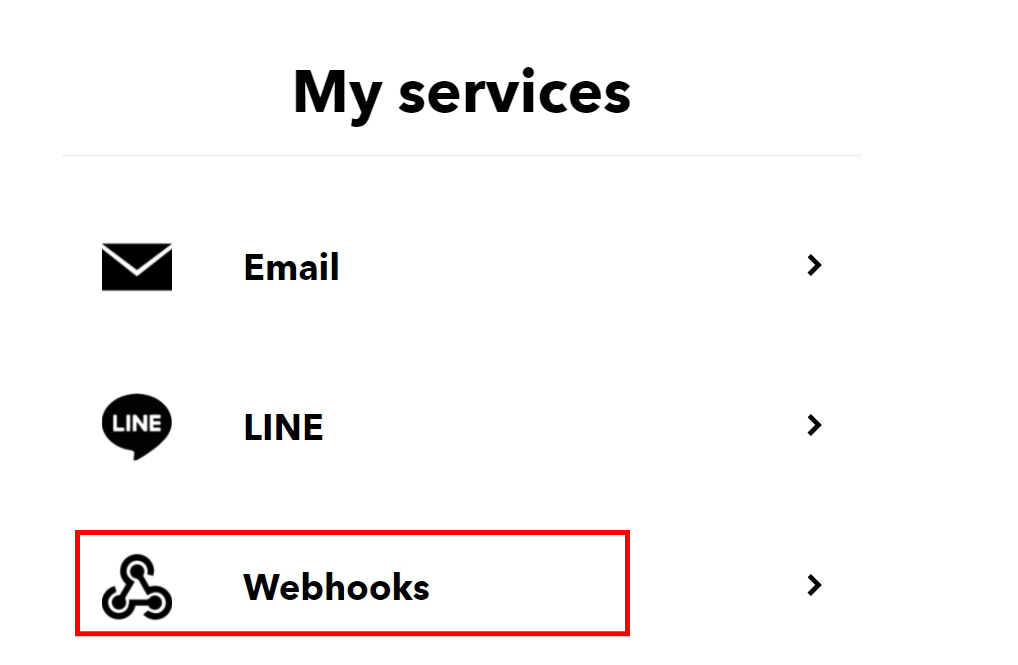

點選「Webhooks」。

IFTTT_完成LINE連動設定

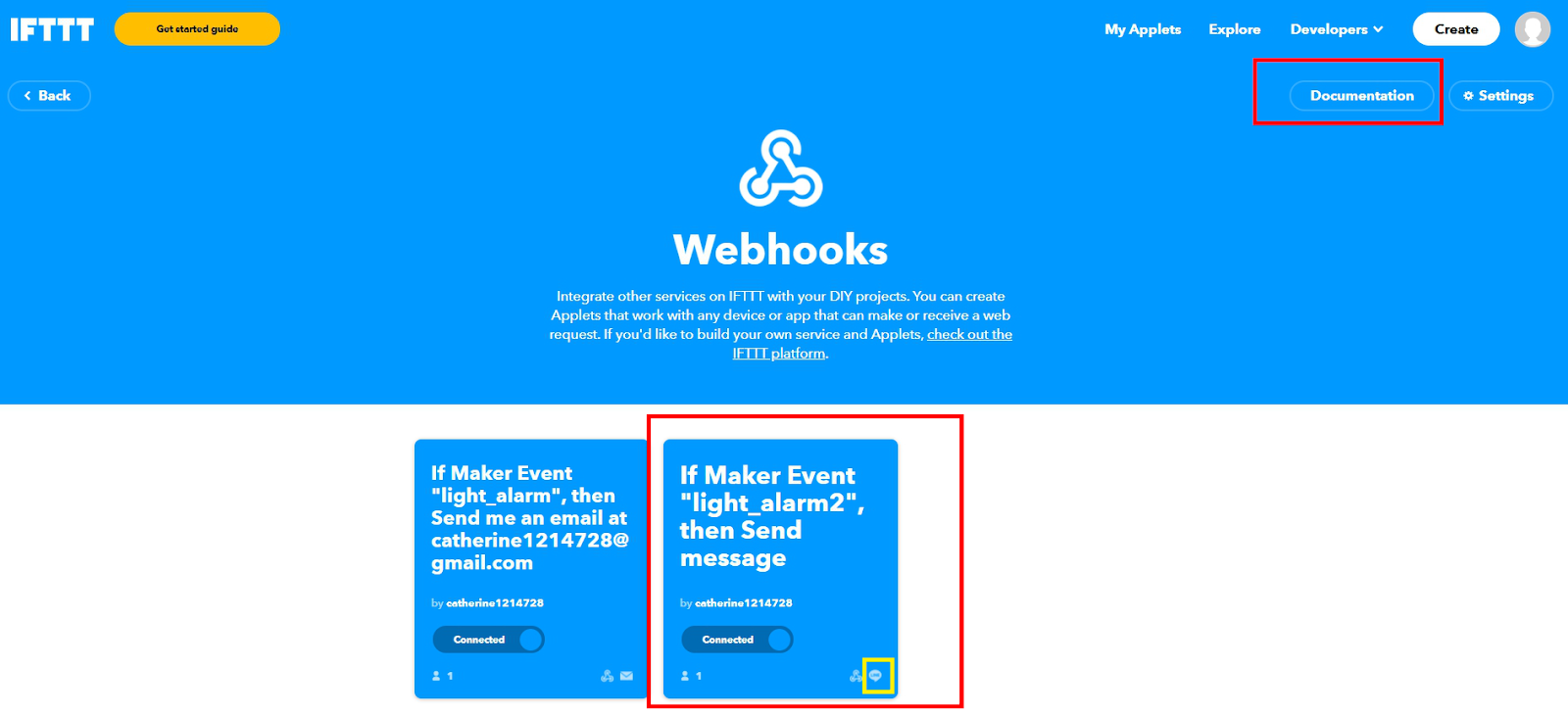

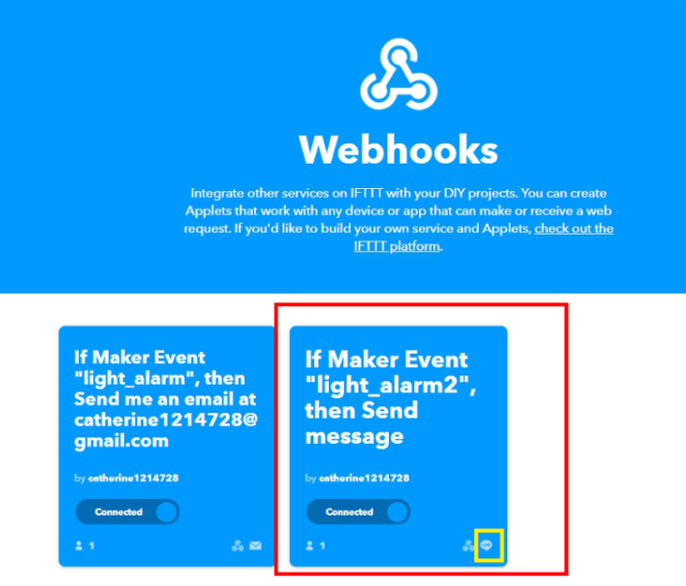

1.當完成LINE連動設定，可以在此畫面看到所創立的事件名稱。事件右下角會有圖示可以區別是連動到信箱還是LINE(黃框處)。
2.接著點選右上角的「Documentation」。

IFTTT_Webhooks測試

1.輸入您於Webhooks創建的事件名稱，例如：「light_alarm2」。
2.可於value 1-3內輸入測試的數值，例如分別輸入：1, 2, 3。
3.按下Test It並前往您的LINE確認是否收到LINE通知。

IFTTT_成功收到測試LINE通知

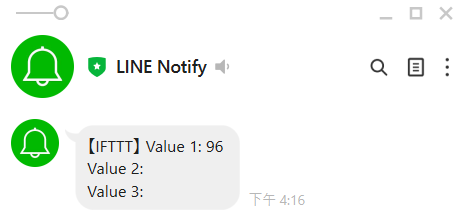

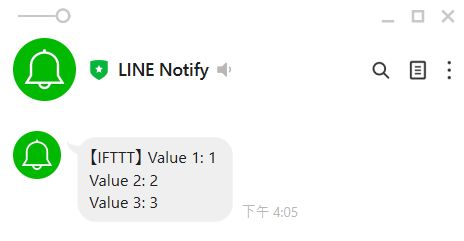

到LINE確認是否收到下圖中的訊息：
請留意：雖然這封測試訊息不會顯示您的事件名稱，但於上一步仍須輸入您於Webhooks創建的事件名稱，才能夠成功連動並收到通知。

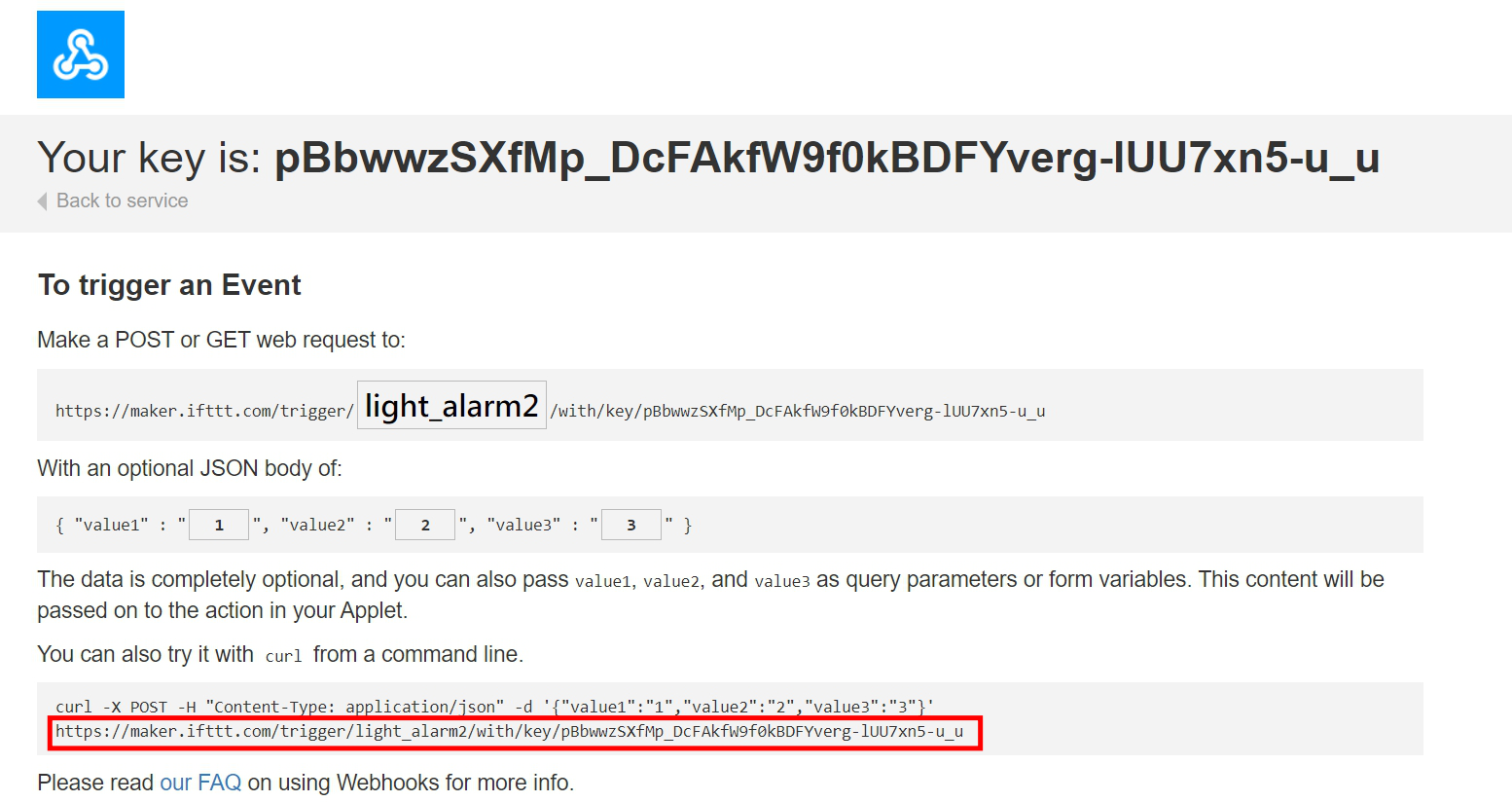

測試後請回到IFTTT_Webhooks，確認輸入您於Webhooks創建的事件名稱後，請複製此網址連結。
在下一步於ThingSpeak創建ThingHTTP的步驟中，需要將它貼上到URL處。

接下來請前往ThingSpeak平台，建立「ThingHTTP服務」，接著再建立「React」，這兩個步驟在上方示範設定Email通知時，已有詳細教學，請以相同方式來設定即可。

IFTTT_成功收到LINE通知

請依照上一步在※Condition您所設定的條件，對感測器進行測試。
例如：這邊我們使用的是光線感測器，於上一步在※Condition設定「is greater than 40」，於是利用手電筒來照感測器，使數值升高以達到所設定的觸發條件，看看能否成功收到LINE通知(如下圖)。

IFTTT_調整LINE通知的文字內容

點選與LINE連動的項目(可透過事件名稱或右下角黃框處LINE的圖案來辨識)。

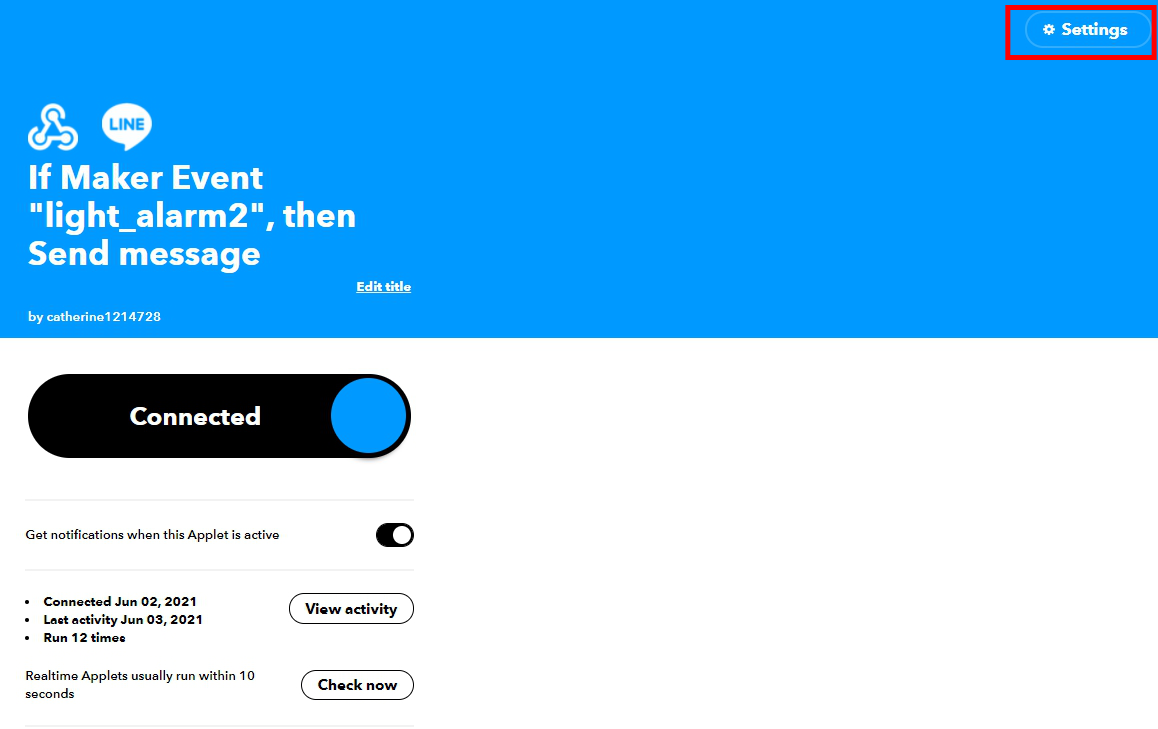

按下右上角的「Settings」。

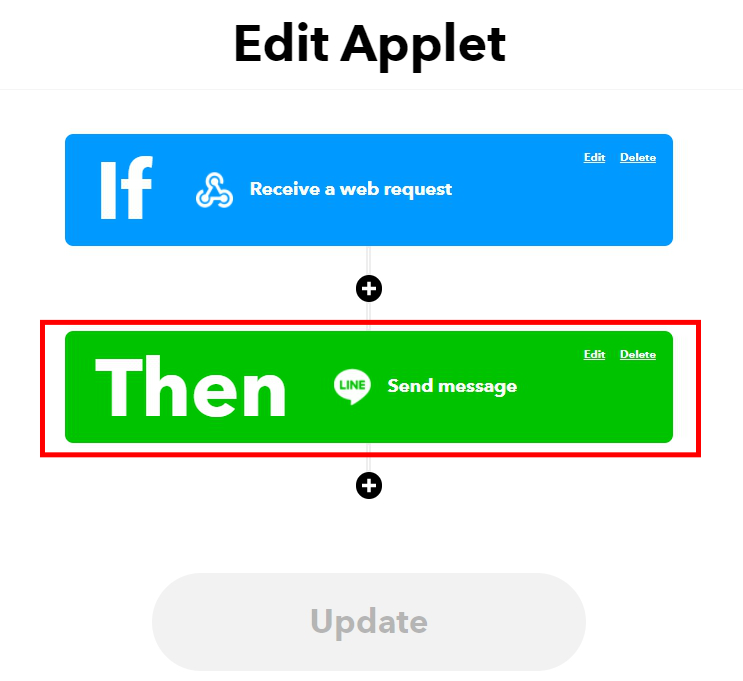

點選「Then」。

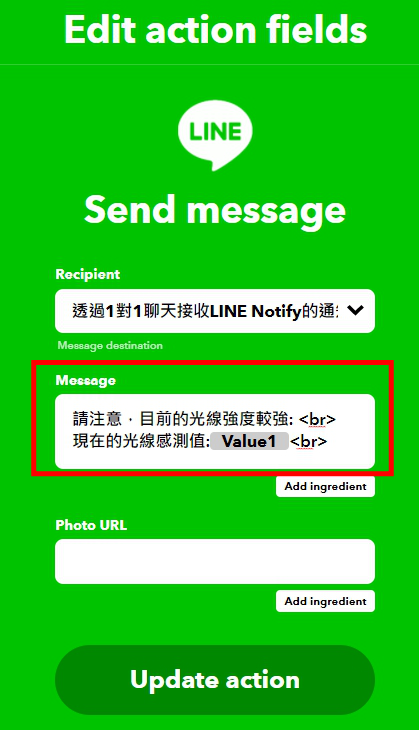

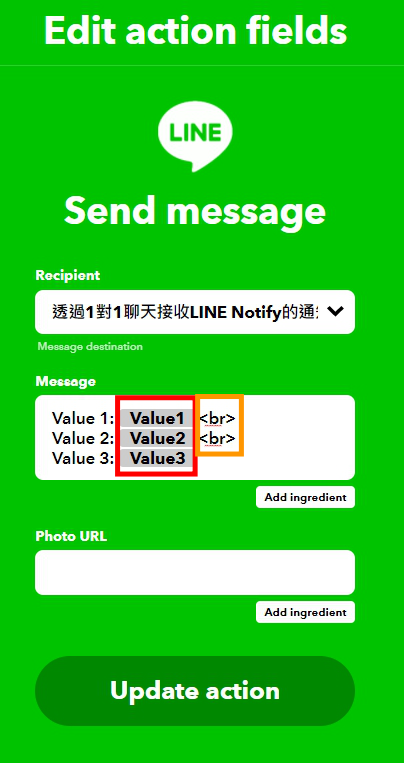

可以在此編輯頁面設定IFTTT傳送到LINE的訊息內容。
「Recipient」：預設為傳送到LINE Notify，不須修改。
「Message」：這邊的設定會決定LINE出現的訊息內容。
＊當點擊Value1，其顯示狀態會變成{{Value1}}，它在LINE上顯示的會是我們於ThingSpeak設定的Field1。(Field1就是透過micro:bit與感測器收集到的數值)。
＊而br代表換行。這兩個項目(紅框、橘框)不需修改。
＊要編輯的地方是前方的Value 1:、Value 2:、Value 3:。可以將它替換成您想要的文字敘述。

編輯後，按下Update action。

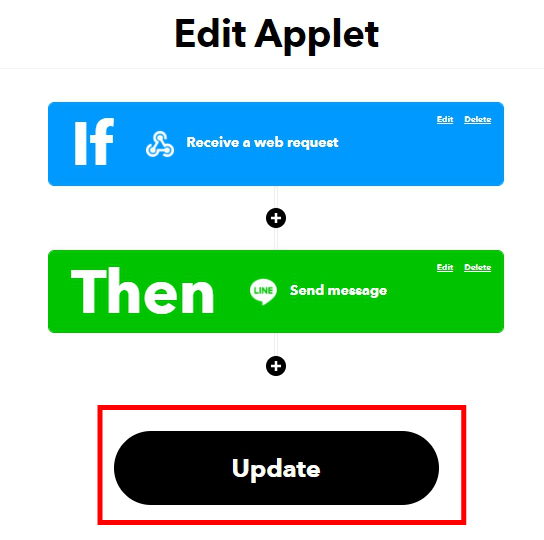

再按下Update，完成設定。

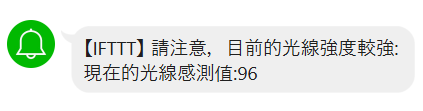

當達到觸發條件時，LINE將以自行撰寫的訊息內容通知數值。
