介紹
Elecfreaks Smart Coding Kit是一套以micro:bit鈕扣電池擴充板為基礎開發的穿戴式裝置，透過簡單的安裝方法輕鬆DIY micro:bit智慧手錶。
Smart Coding Kit是第一代Power Bit Watch Kit的更新版，重大突破有：- 無需使用壓克力後罩，簡化安裝。
- 取消3針端口，風格精簡。
- 新增蜂鳴器開關，功能升級。
組裝圖
- 將兩顆3V 2025電池安裝到電池座。
- 用螺絲將micro:bit固定到鈕扣電池擴充板上。
- 將Wear:bit擴充板字樣朝向自己，並用較長端的錶帶穿過Wear:bit擴充版上的錶帶孔，即可將穿戴裝置安裝完成。(請留意錶帶有正反面，反面朝向自己)
(此為錶帶正面圖)

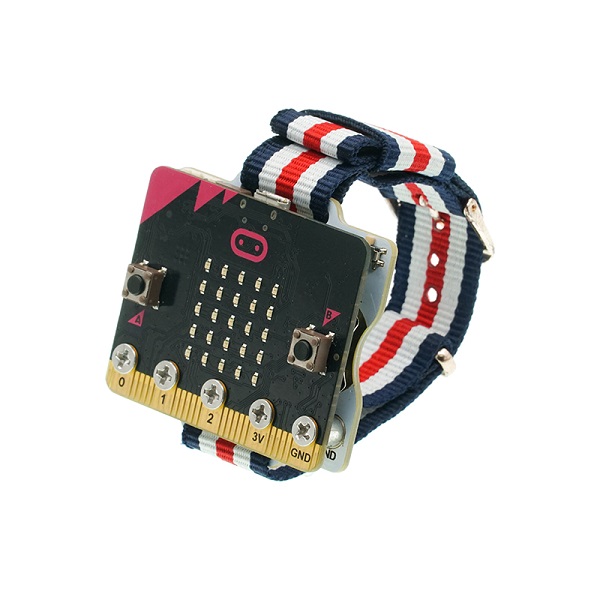

- 組裝完成!
零件清單
- 1 x micro:bit
- 1 xPower：位
- 1 x尼龍錶帶
- 1 x微型USB線
- 5 x M3x5內部十字螺絲
- 1 x MINI螺絲起子
- 1 x micro:bit指南

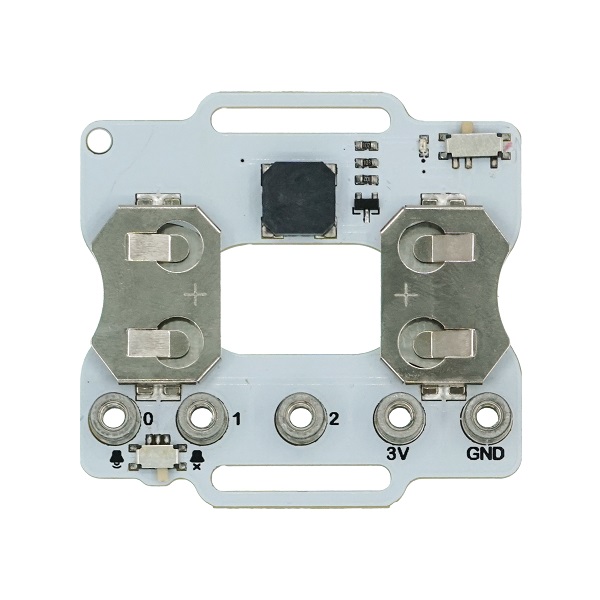

智慧手錶
介紹
智慧手錶按鈕面板是小巧的迷你擴充板。
可為micro:bit供電，且裝有蜂鳴器，可與錶帶和micro:bit搭配使用，重大突破有：- 無需使用壓克力後罩即可簡化安裝。
- 取消3針端口，保持簡單風格。
- 通過添加蜂鳴器開關來升級功能。
特性- 由兩顆3V CR2025鋰電池供電。
- 裝有蜂鳴器，由P0端口控制。
- 裝有蜂鳴器開關。
- 可與錶帶和micro:bit搭配使用。
參數
- 名稱：智慧手錶
- 版本：V1.0
- 工作電壓：2.7〜3.3V
- 蜂鳴器：支援
- 尺寸：49.1x51.6mm
- 淨重：12.7g
主要模組介紹

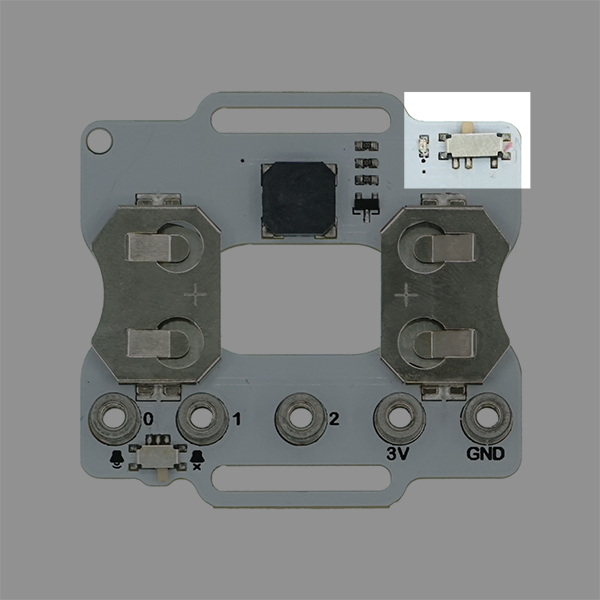

電源開關

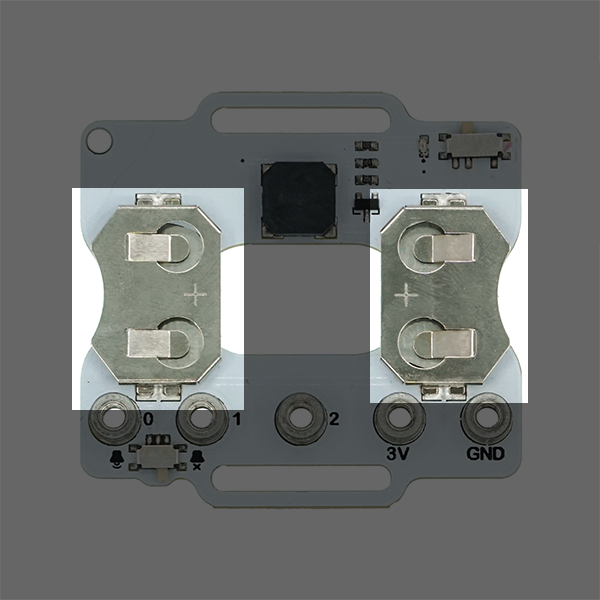

兩組CR2025電池座
- 由2025鈕扣電池（3V鋰錳鈕扣電池）供電，安裝方法簡單。
蜂鳴器和開關
- 蜂鳴器由P0端口控制，可播放音樂，也有開關控制蜂鳴器的電源。
快速上手
硬體連接
- 電源打開時，鈕扣電池會為micro:bit和Wear：bit供電，電源關閉則不供電。
- 如果將蜂鳴器開關滑至左側，蜂鳴器會開始運作；滑至右側，則蜂鳴器停止運作。
編程平台
結果

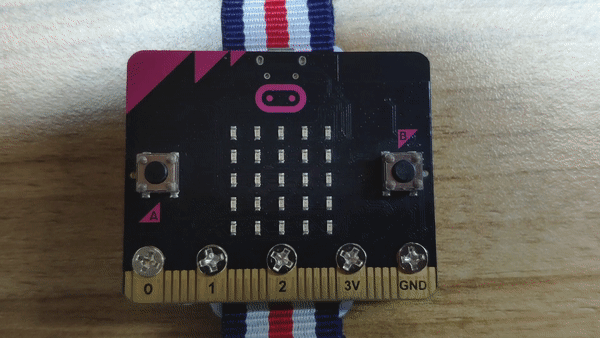

micro:bit上顯示閃爍的心形圖案。
應用01：連接Scratch-Windows
目標
將Scratch與Smart Coding Kit連接。
材料- 1 x Smart Coding Kit
- 1 x 電腦（支援藍牙）
系統版本（Windows 10版本1709 +）（macOS 10.13+）
藍牙版本（Bluetooth 4.0）
背景
什麼是Scratch？
Scratch是由麻省理工學院的Lifelong Kindergarten Group開發的一套圖形編碼工具，適合青少年操作。
軟體連接步驟
步驟一

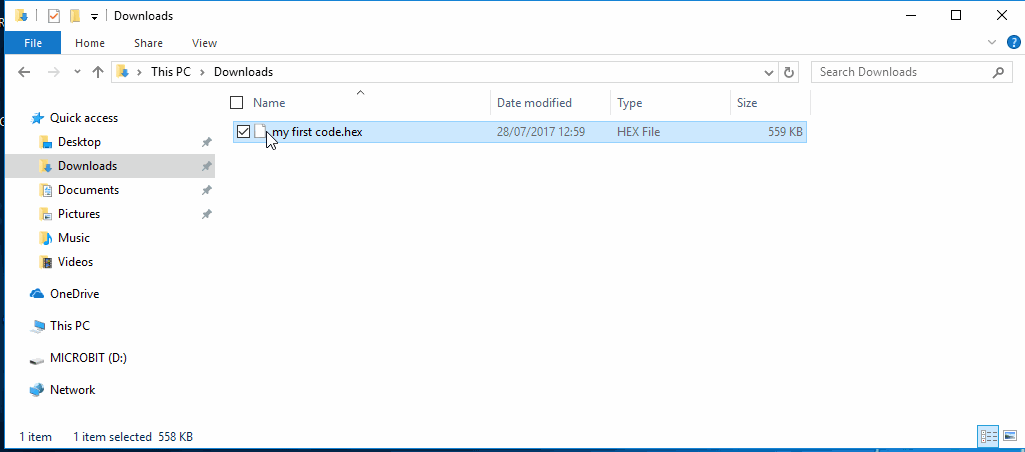

- 將micro:bit連接到電腦，將準備好的micro:bit韌體傳送到micro:bit。
- 獨立為micro:bit供電，micro:bit上顯示的字符是藍牙的識別碼。
步驟二
- 打開Scratch Link，可在狀態欄上看到圖標。

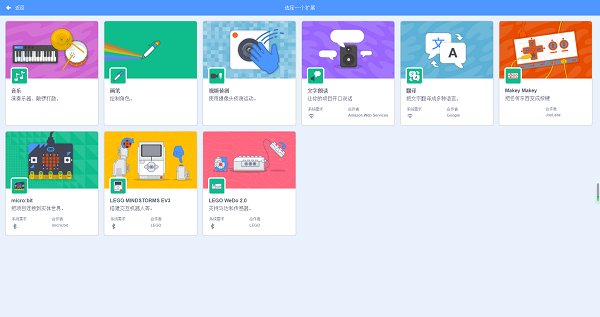

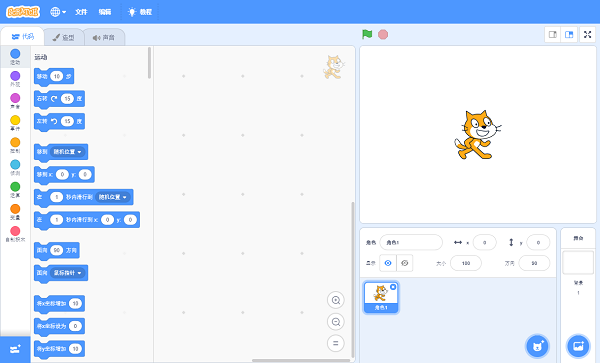

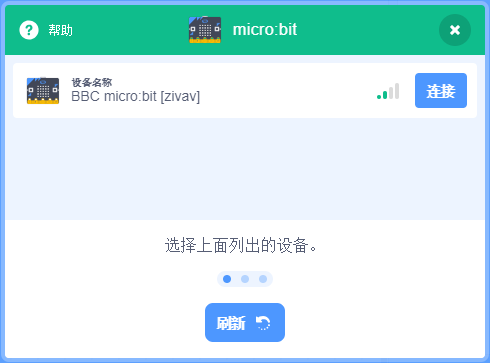

- 打開Scratch編碼軟體，點選左下方的+ ，接著選擇micro:bit專案。
完成

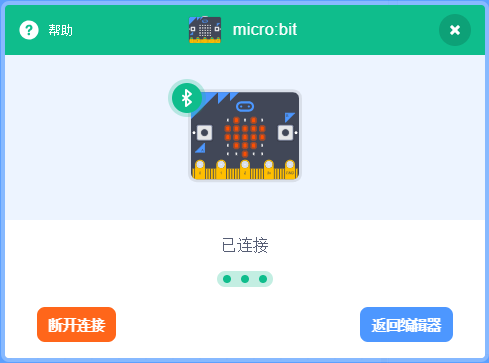

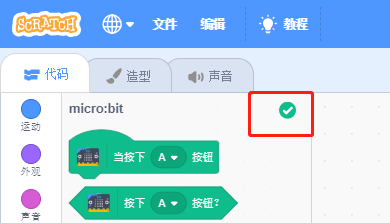

- 如果連接成功，黃色驚嘆號會變為綠色勾號。
- 現在可以使用Scratch編寫micro:bit了！
常見問題
無法連接Scratch
- 可用的操作系統版本列在此頁面的上方。
- 只能連接一個Scratch視窗到micro:bit。如果您在其他瀏覽器中也開了Scratch，請關閉所有瀏覽器後重試。
- 如果您的micro:bit有連接到其它電腦，請斷開與另一台電腦或您的電腦的連接，然後重試。
- 您可能在操作micro:bit背面USB連接器和電源連接器的時後按了「重置」按鈕，請確保手腳遠離它！
相關檔案
應用02：行動骰子機目的使用Smart Coding Kit製作可穿戴的行動骰子機。
材料

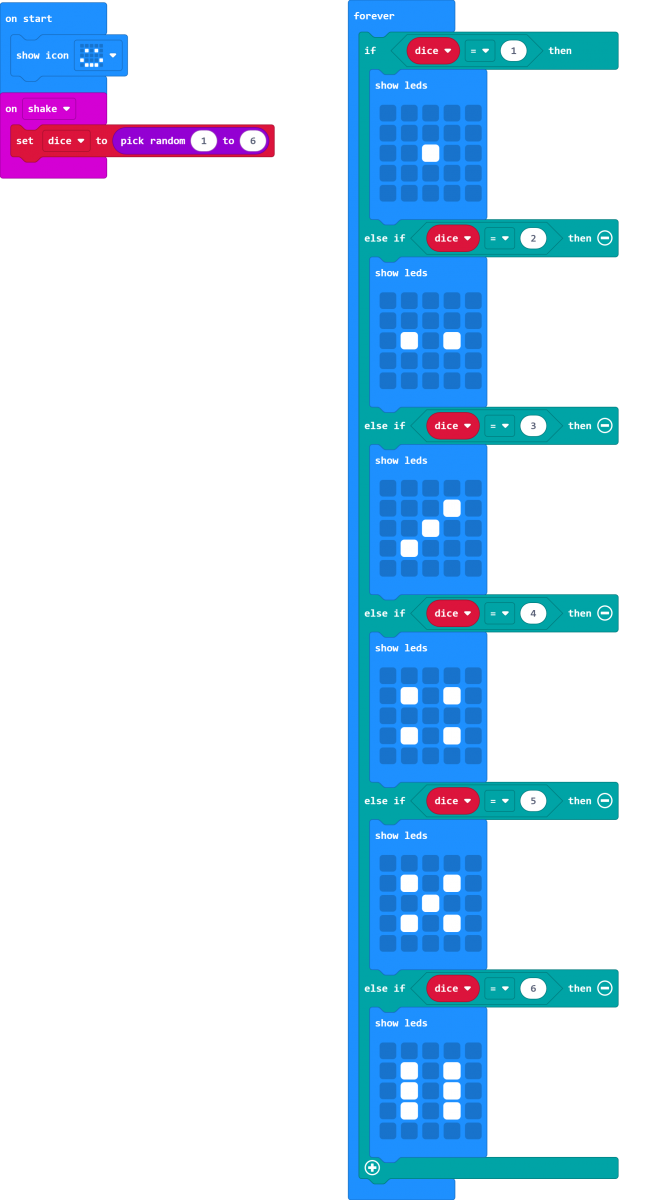

程式設計- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為骰子機啟動時設計一個可愛的圖示。
- 從輸入(Input)中選擇搖晃(on shake)，並利用變數(Variables)建立一個名為dice(骰子)的變數，接著利用數學(Math)的隨機取數(pick random)隨機取1至6之間的數值。
- 在重複執行(forever)中插入邏輯(Logic)程式積木，利用如果_那麼_否則(if then else)來判斷當隨機取數為1，則以基本(Basic)中的顯示指示燈(show leds)顯示1點；如果隨機取數為2，則顯示兩個點，依此類推。
程式連結
結果
每次搖動micro：bit時，都會隨機出現不同點數的骰子。
應用03：溫度警報器
目的使用Smart Coding Kit設計一個可穿戴的溫度計，並且具有高溫警報功能。
材料

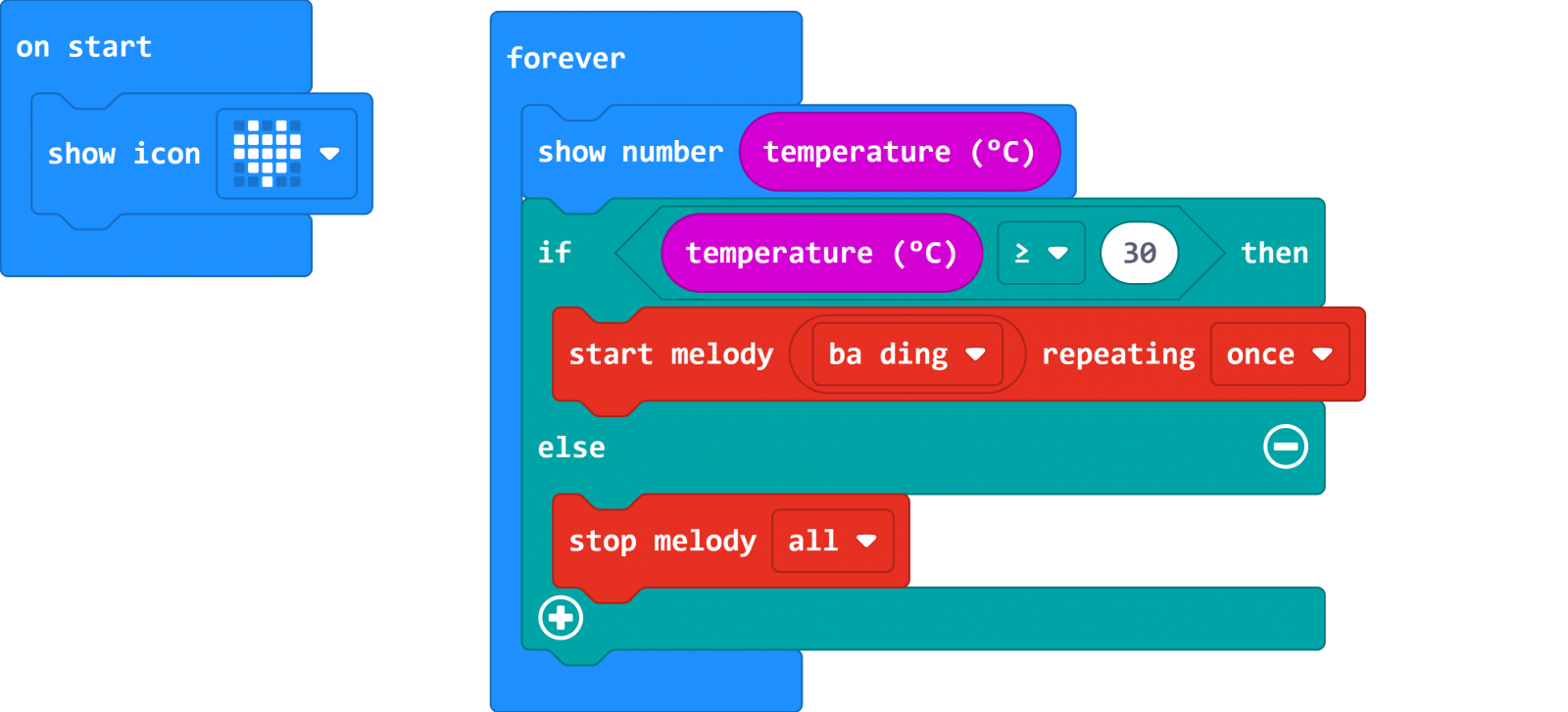

程式設計- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為micro:bit啟動時設計一個可愛的圖示。
- 在重複執行(forever)中插入基本(Basic)的顯示數字(show number)來幫助隨時顯示目前的溫度，啟動溫度感測器需使用輸入(Input)中的溫度感測值(temperture)。接著利用邏輯(Logic)程式積木，利用如果_那麼(if then)來判斷當溫度大於或等於30度時，則以音樂(Music)中的播放旋律(start melody)來發出提示警報聲。
程式連結
結果micro：bit會持續檢測溫度，而且當溫度大於或等於30度，就會發出警報提醒目前是高溫狀態。
常見問題
問：為什麼有時候溫度低於30度，但檢測到的值卻偏高？
答：長時間通電後，晶片會明顯變熱，導致檢測到的溫度是micro:bit晶片的溫度，而不是環境溫度。
應用04：行動計數器
目的將Smart Coding Kit設計成穿戴式計數器。

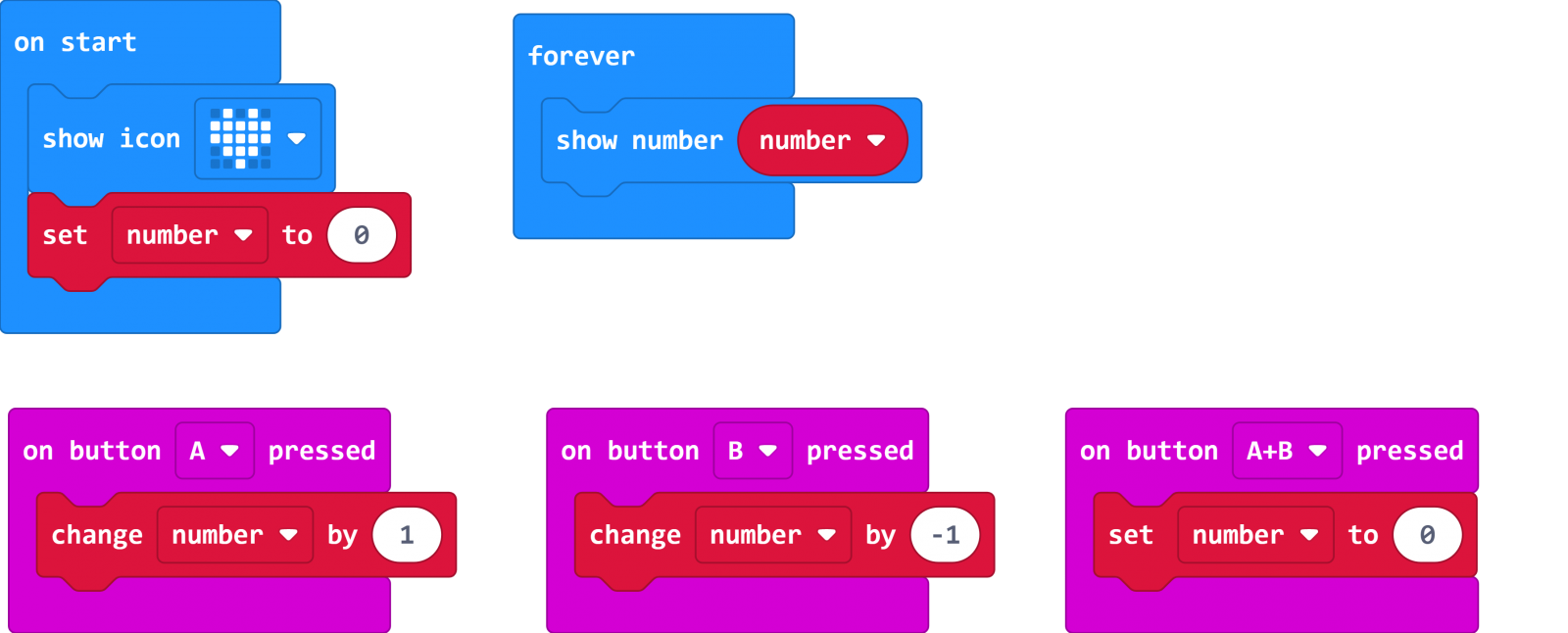

材料程式設計- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為micro:bit啟動時設計一個可愛的圖示。插入變數(Variables)的將變數設為0(set~to 0)，讓計數器從0開始計算。
- 在重複執行(forever)中插入基本(Basic)的顯示數字(show number)來幫助隨時顯示目前的計數狀況。接著利用變數(Variables)建立一個名為number(數字)的變數，用來存取計數的數值。
- 利用輸入(Input)中的當按下A鍵(on button A pressed)，插入變數(Variables)的改變變數為增加1(change~by 1)，其功能是當每次按下A鍵時，變數就會增加1。當按下B鍵(on button B pressed)，插入變數(Variables)的改變變數為減少1(change~by -1)，其功能是當每次按下B鍵時，變數就會減少1。當按下A+B鍵(on button A pressed)，插入變數(Variables)的將變數設為0(set~to 0)，其功能是當每次按下A+B鍵時，變數就會被設定為0，方便我們從新計數。
程式連結
結果透過A鍵、B鍵和A+B鍵來達到計數器的操作，並且micro:bit隨時都會顯示目前的計數結果。
應用05：計步器
目的使用Smart Coding Kit製作穿戴式計步器。

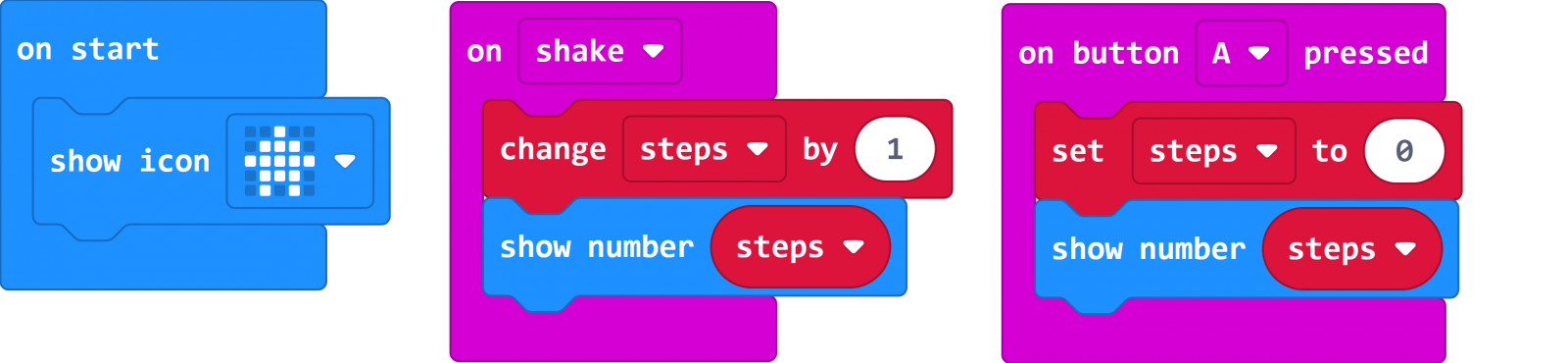

材料程式設計- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為micro:bit啟動時設計一個可愛的圖示。
- 從輸入(Input)中選擇搖晃(on shake)，並利用變數(Variables)建立一個名為steps(步數)的變數，插入變數(Variables)的改變變數為增加1(change~by 1)，因此當我們搖晃micro:bit時，步數就會增加。利用基本(Basic)的顯示數字(show number)來幫助隨時顯示目前的步數。
- 利用輸入(Input)中的當按下A鍵(on button A pressed)，插入變數(Variables)的將變數設為0(set~to 0)，其功能是當每次按下A鍵時，變數就會被設定為0，方便我們從新計步。利用基本(Basic)的顯示數字(show number)來幫助隨時顯示目前的步數。
程式連結
結果當micro:bit檢測到搖晃時，每次檢測到的顯示數字會自動加1，而當按下A鈕，計步器的數值將設置為0，方便重新計步。
應用06：指南針
目的使用Smart Coding Kit製作行動指南針。

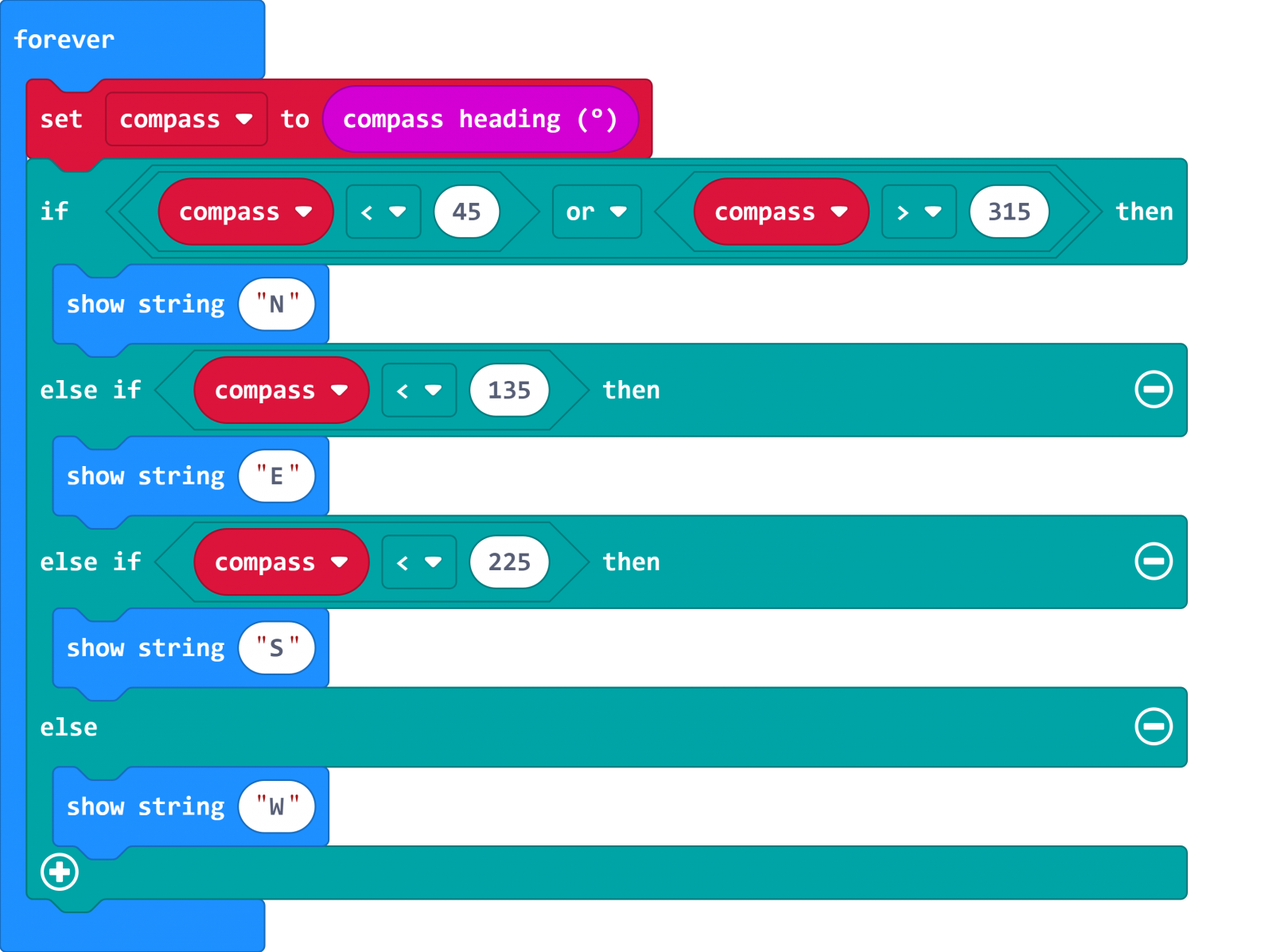

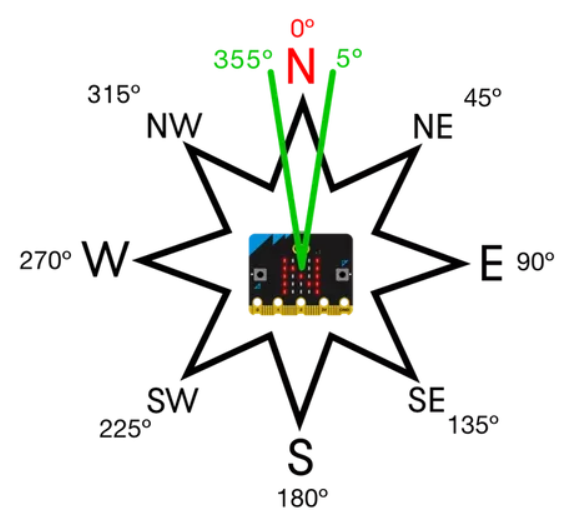

材料程式設計- 在重複執行(forever)中利用變數(Variables)建立一個名為指南針(compass)的變數，用來存取micro:bit讀取到的方位感測值。啟動指南針需使用輸入(Input)中的方位感測值(compass heading)。接著利用邏輯(Logic)程式積木，利用如果_那麼_否則如果(if then else if)來判斷當方位感測值，依據下圖提供的方位角數值來對照設計if判斷條件內的數值。
- 如果變數compass<45或> 315，則利用基本(Basic)中的顯示文字(show string)顯示「N」；如果變數compass <135，則顯示「E」；如果變數compass <225，則顯示「S」；非前述條件的狀況，則顯示「W」。
程式連結
結果目前的方位會顯示在micro：bit上。
應用07：無線通訊
目的使用兩個Smart Coding Kit傳送與接收訊號。
材料程式設計

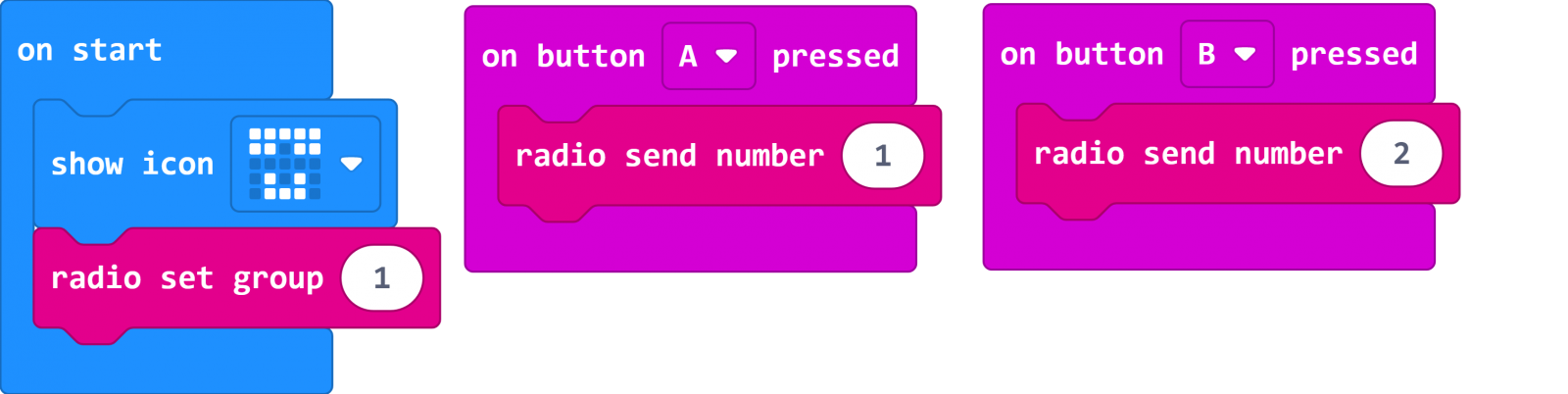

傳送端
- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為micro:bit啟動時設計一個可愛的圖示。利用廣播(Radio)中的廣播群組設為(radio set group)來設定群組Id，不同的micro:bit需設定相同的廣播群組Id，彼此才能傳遞資訊。
- 利用輸入(Input)中的當按下A鍵(on button A pressed)，插入廣播(Radio)中的廣播發送數字(radio send number)來設定廣播數字1給接收端的micro:bit；當按下B鍵(on button B pressed)，插入廣播(Radio)中的廣播發送數字(radio send number)來設定廣播數字2給接收端的micro:bit。

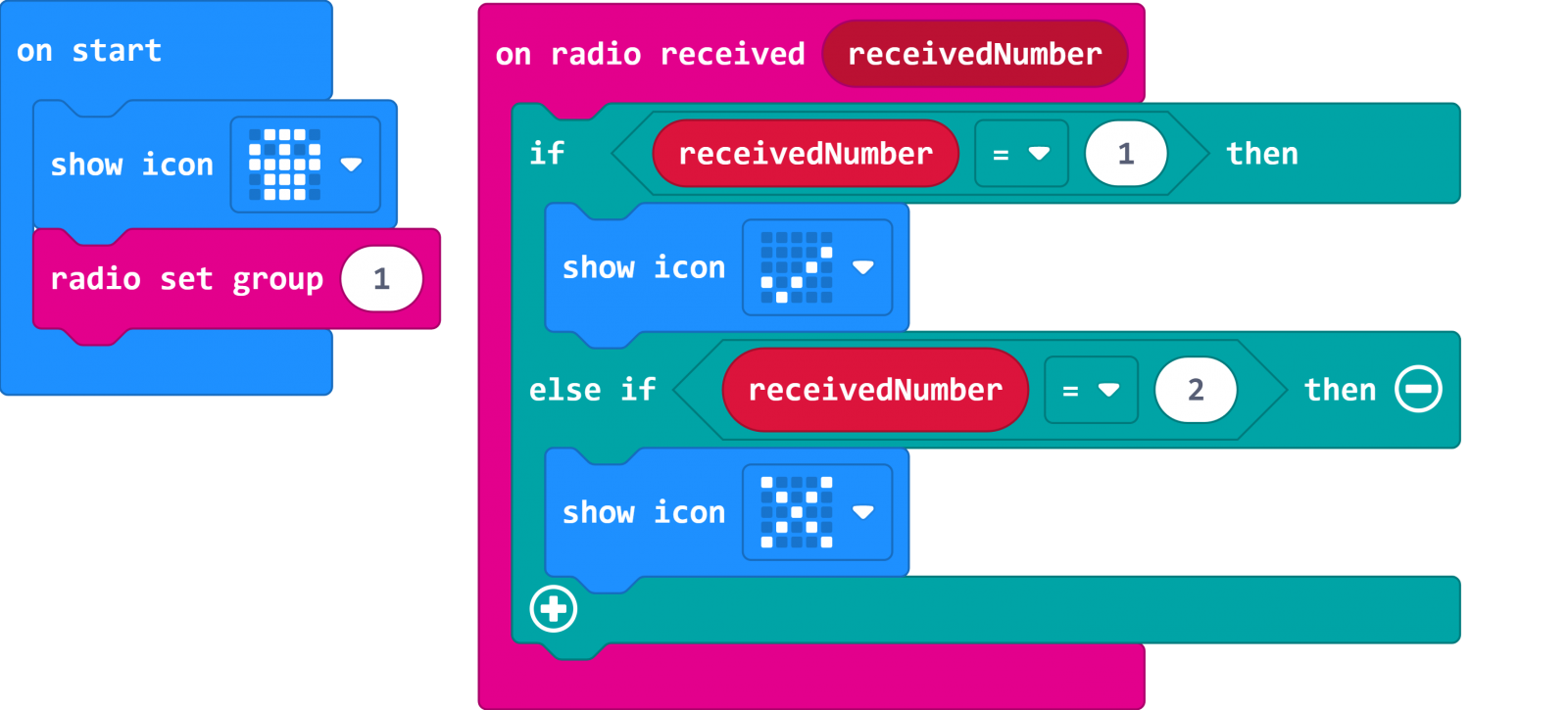

接收端
- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為micro:bit啟動時設計一個可愛的圖示。利用廣播(Radio)中的廣播群組設為(radio set group)來設定群組Id，不同的micro:bit需設定相同的廣播群組Id，彼此才能傳遞資訊。
- 利用廣播(Radio)中的當收到廣播數字(on radio received receivedNumber)來設計當收到傳送端的micro:bit廣播過來的數字時，利用邏輯(Logic)的如果_否則如果(if else if)來判斷當收到的數字為1，則以基本(Basic)中的顯示圖示(show icon)來顯示打勾符號；當收到的數字為2，則以顯示圖示(show icon)來顯示打X符號。
程式連結【傳送端】【接收端】
結果按下傳送端的A鍵時，接收端會顯示圖標√；按下傳送端的B鍵時，接收端會顯示圖標×。
應用08：行動音樂播放器
目的使用Smart Coding Kit播放音樂。

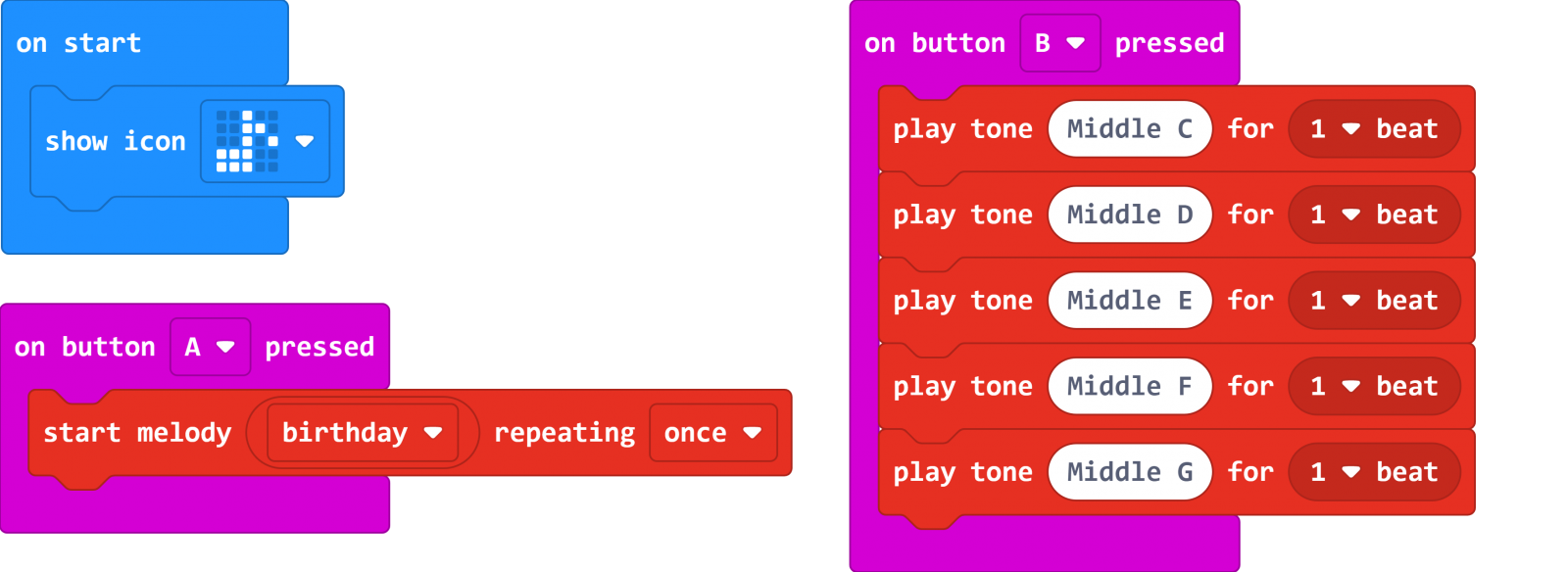

材料程式設計- 以基本(Basic)中的當啟動時(on start)及顯示圖示(show icon)來為micro:bit啟動時設計一個可愛的圖示。
- 利用輸入(Input)中的當按下A鍵(on button A pressed)，插入音樂(Music)的播放旋律(start melody)並選擇內建的生日快樂歌；利用當按下B鍵(on button B pressed)，插入音樂(Music)的演奏音階(play tone~for~beat)，自行設計音樂效果。
程式連結
結果 按下A鍵時會播放「生日快樂」歌、按下B鍵時則播放您設計的音樂。
應用09：倒數計時
目的使用Smart Coding Kit製作倒數計時器。

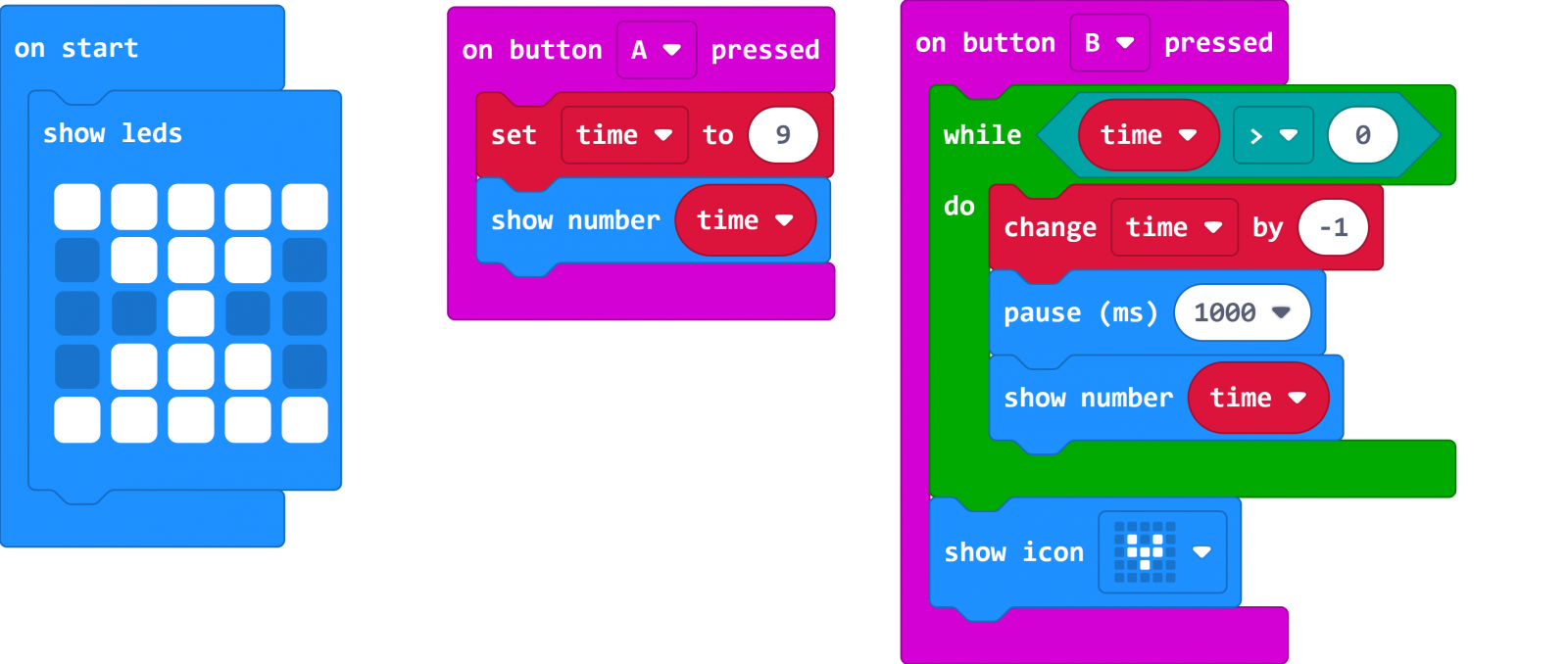

材料程式設計- 以基本(Basic)中的當啟動時(on start)及顯示指示燈(show leds)來為micro:bit啟動時設計一個可愛的圖示，這邊以沙漏來象徵倒數計時的意涵。
- 利用輸入(Input)中的當按下A鍵(on button A pressed)，利用變數(Variables)建立一個名為時間(time)的變數，用來存取倒數計時的時間。插入將變數設為~(set~to ~)，讓倒數計時從9秒開始倒數。以基本(Basic)的顯示數字(show number)來幫助隨時顯示目前的倒數狀況。
- 當按下B鍵(on button B pressed)，利用迴圈(Loops)的判斷條件為真就重複執行(while~do~)來設計當變數時間(time)大於0，就會執行迴圈中的改變變數為減少1(change~by -1)，也就是秒數會減少1秒。以基本(Basic)的暫停(pause)來暫停，以設計出倒數計時的間隔秒數(如果希望此倒數計時能夠加快，則可將暫停(pause)的數值調小)，搭配基本(Basic)的顯示數字(show number)來幫助隨時顯示目前的倒數狀況。當倒數到0秒時，則會執行顯示圖示(show icon)來表示已經完成倒數。
程式連結
結果在啟動時顯示一個沙漏圖案，象徵倒數。當按下A鍵時，數字9會顯示在micro：bit上(因為這是一個9秒的倒數計時器)；按下B鍵時，開始倒數計時，並且micro：bit上會同步顯示倒數中的數字，直到倒數至0、顯示愛心圖案為止。
應用10：猜拳機
目的使用Smart Coding Kit製作行動猜拳遊戲機
材料程式設計

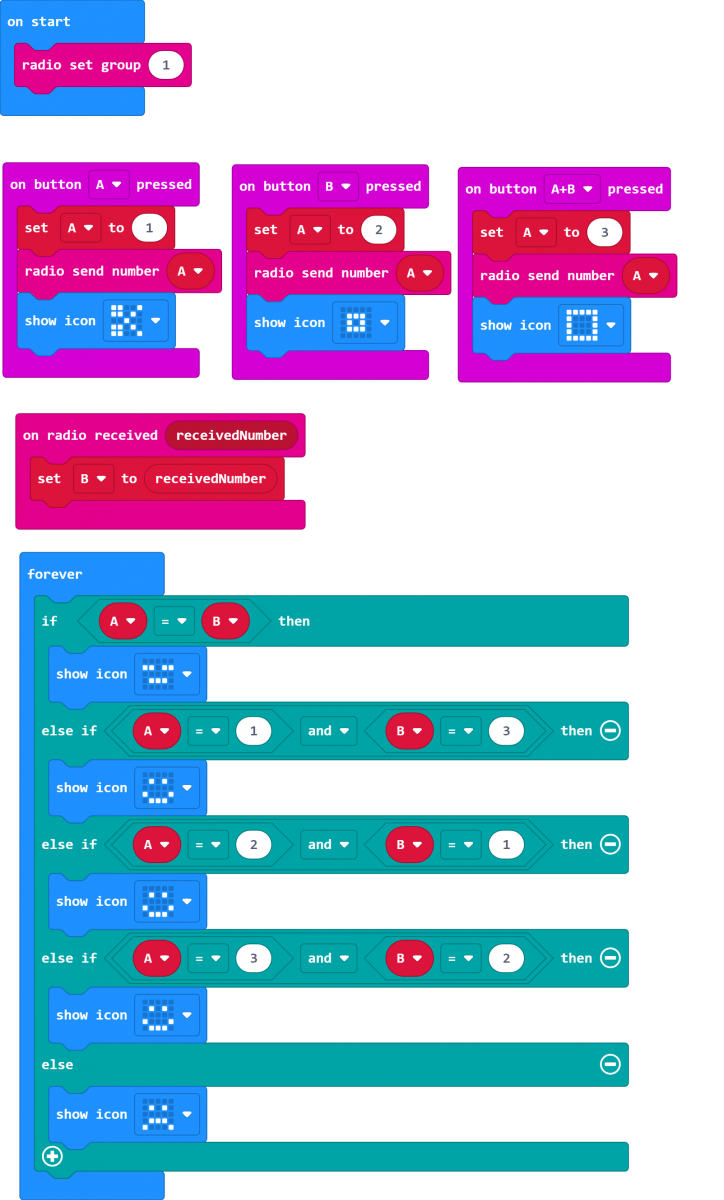

猜拳機A
- 在基本(Basic)中的當啟動時(on start)插入廣播(Radio)中的廣播群組設為(radio set group)來設定群組Id，不同的micro:bit需設定相同的廣播群組Id，彼此才能傳遞資訊。
- 利用輸入(Input)中的當按下A鍵(on button A pressed)，利用變數(Variables)建立一個名為A(代表此猜拳機A)的變數，並以將變數設為~(set~to ~)來將變數A設為1。插入廣播(Radio)中的廣播發送數字(radio send number)來設定廣播變數A的數字給猜拳機B的micro:bit。利用顯示圖示(show icon)來顯示「剪刀」圖案，以利知道自己出的是剪刀石頭布的哪一項。
- 利用當按下B鍵(on button B pressed)，以將變數設為~(set~to ~)來將變數A設為2。插入廣播(Radio)中的廣播發送數字(radio send number)來設定廣播變數A的數字給猜拳機B的micro:bit。利用顯示圖示(show icon)來顯示「剪刀」圖案，以利知道自己出的是剪刀石頭布的哪一項。
- 利用當按下A+B鍵(on button A+B pressed)，以將變數設為~(set~to ~)來將變數A設為3。插入廣播(Radio)中的廣播發送數字(radio send number)來設定廣播變數A的數字給猜拳機B的micro:bit。利用顯示圖示(show icon)來顯示「剪刀」圖案，以利知道自己出的是剪刀石頭布的哪一項。
- 利用廣播(Radio)中的當收到廣播發送數字(on radio received receivedNumber)，利用變數(Variables)建立一個名為B(代表猜拳機B)的變數，並插入將變數設為~(set~to ~)來將變數B設為從猜拳B接收到的廣播數字。
- 在重複執行(forever)中插入邏輯(Logic)程式積木，利用如果_那麼_否則如果(if then else if)來判斷變數A則變數B的數字(可以對照我們設計的邏輯，數字1=剪刀、數字2=石頭、數字3=布)，猜拳獲勝者，會收到「笑臉」圖案；反之則會收到「哭臉」圖案。若兩方的猜拳結果相同，則會顯示類似「無言」的表情。
猜拳機B
程式連結【猜拳機A】
【猜拳機B】
結果
透過持有猜拳機A的一方和持有猜拳機B的一方，兩位依照按A鍵給出「剪刀」、按B鍵給出「石頭」或是同時按A+B鍵給出「布」的設計進行猜拳，猜拳獲勝者在micro：bit上會獲得笑臉，而失敗者則會獲得哭臉。
