教學資源

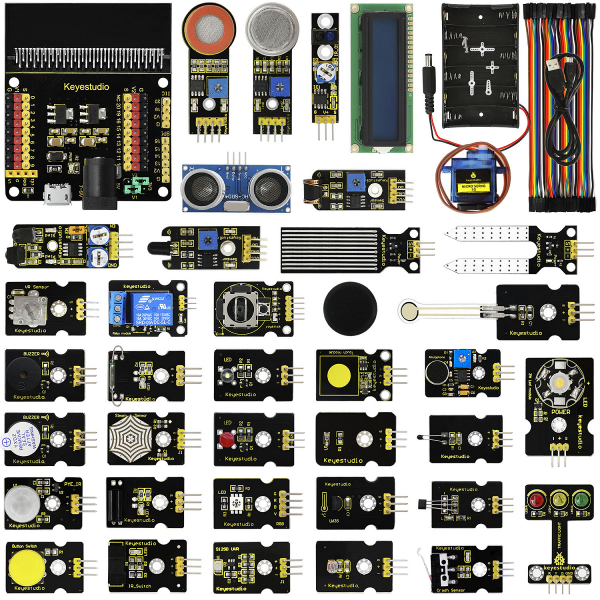

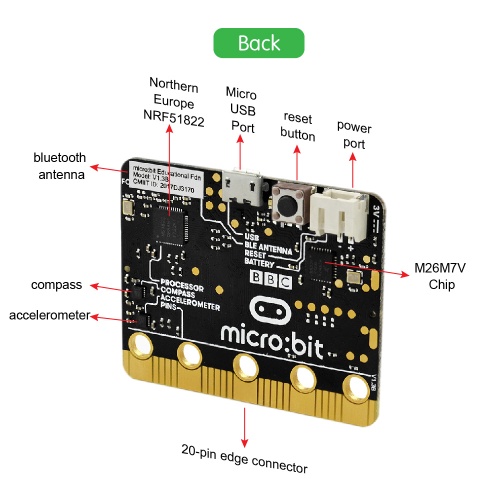

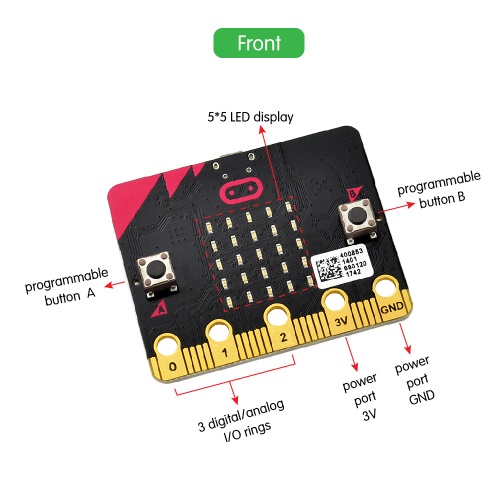

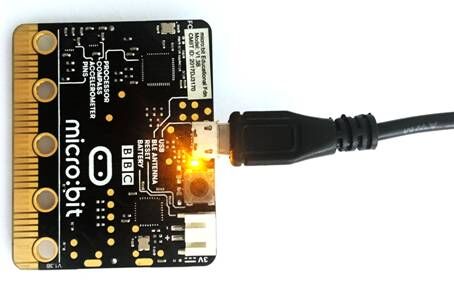

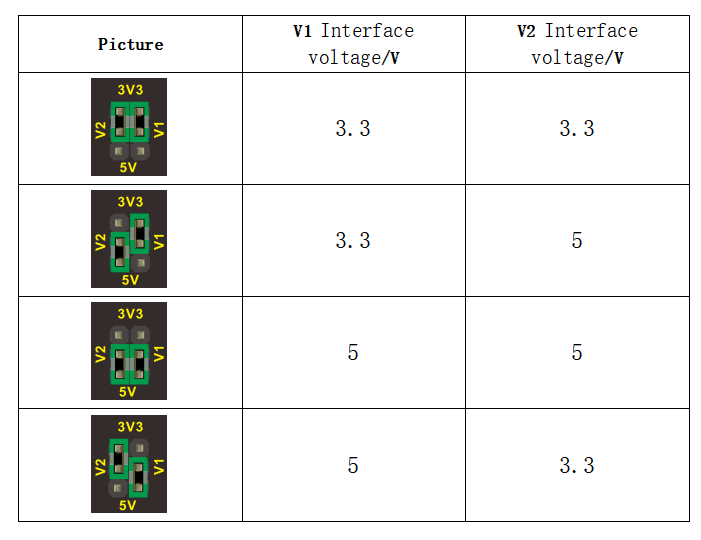

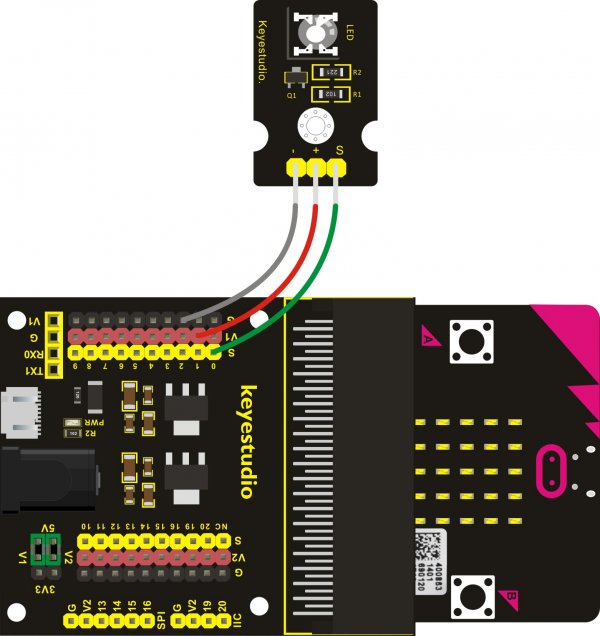

| 編號 | 產品名稱 | 數量 | 圖片 |
|---|---|---|---|
| 0 | KS0361套件中沒有micro：bit | ||
| 0 | KS0365套件中附有micro：bit | 1 |  |
| 1 | 感測器擴充板 | 1 |  |
| 2 | 白色LED模組 | 1 |  |

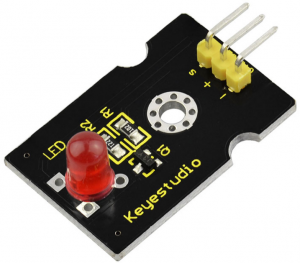

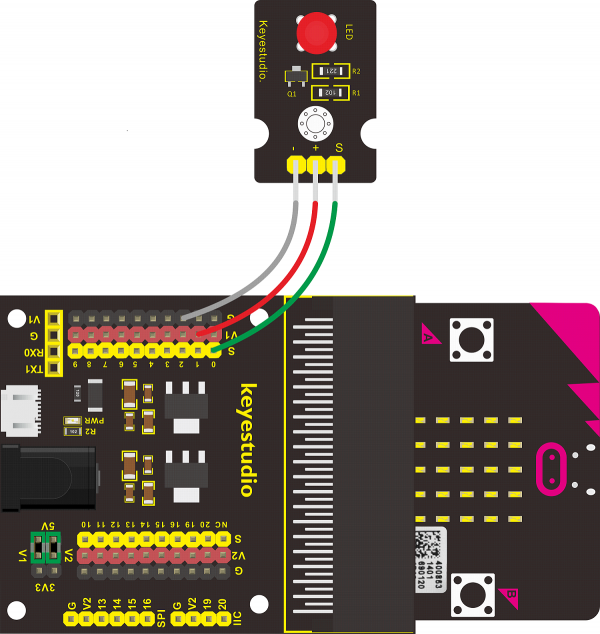

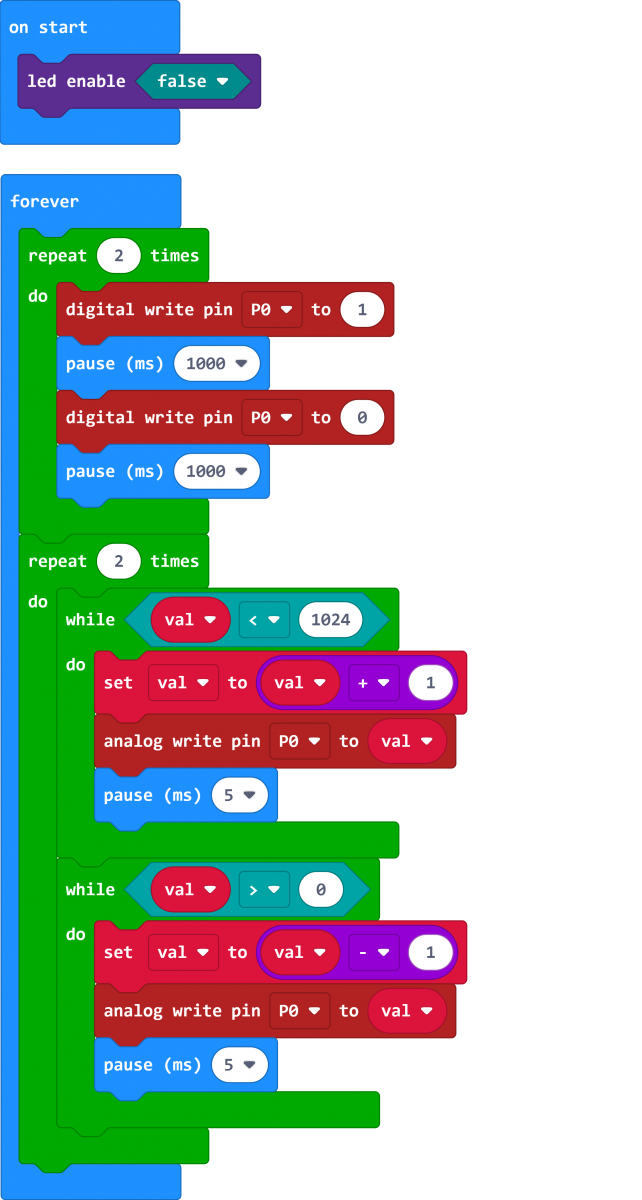

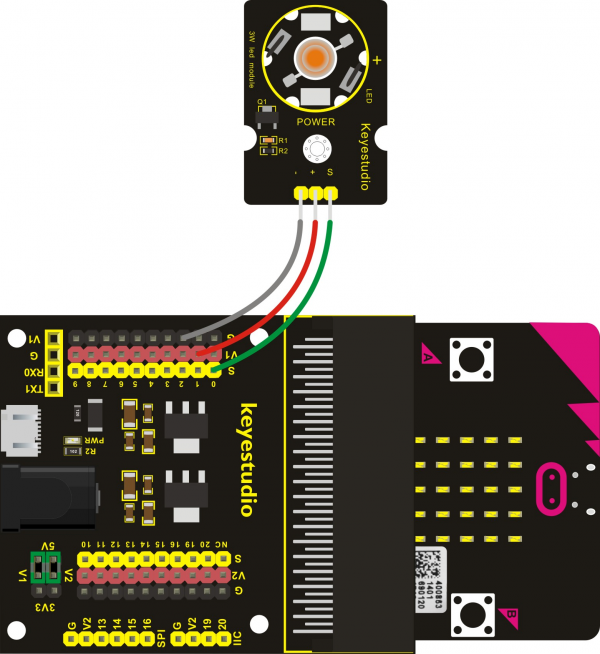

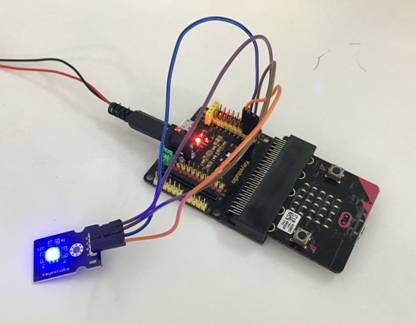

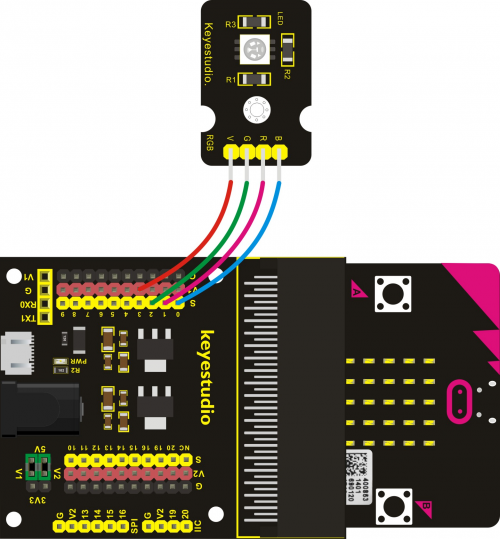

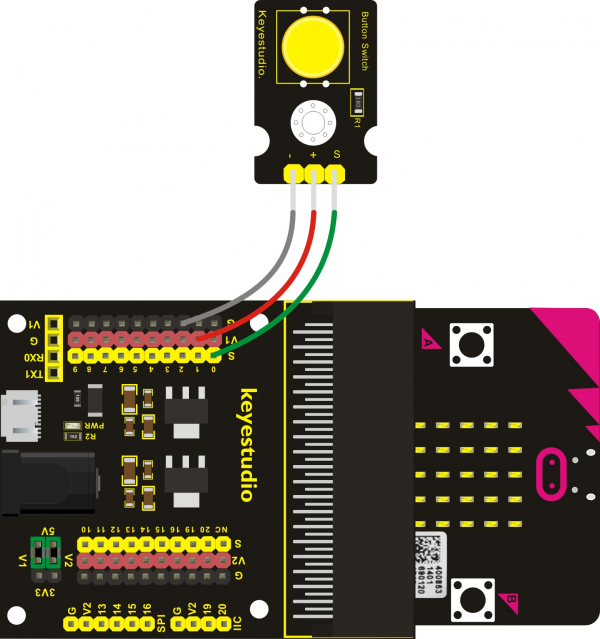

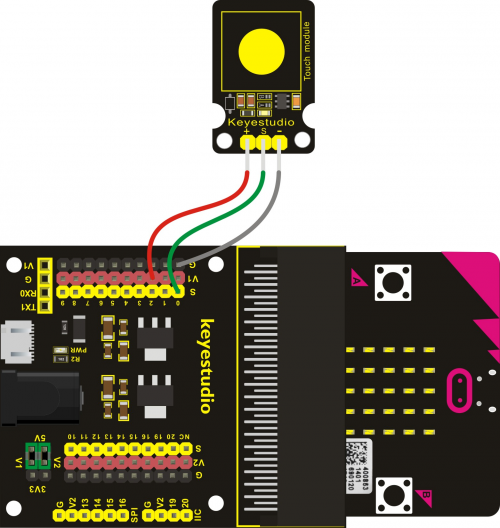

| 3 | 紅色LED模組 | 1 |  |
| 4 | 3W LED模組 | 1 |  |
| 5 | keyestudio RGB LED模組 | 1 |  |
| 6 | keyestudio溫度感測器 | 1 |  |
| 7 | keyestudio光感測器 | 1 |  |
| 8 | keyestudio噪音感測器 | 1 |  |
| 9 | 旋轉電位器 | 1 |  |
| 10 | keyestudio無源蜂鳴器 | 1 |  |
| 11 | keyestudio蜂鳴器 | 1 |  |
| 12 | keyestudio按鈕 | 1 |  |
| 13 | keyestudio傾斜感測器 | 1 |  |
| 14 | keyestudio光電斷路器 | 1 |  |
| 15 | 電容式觸控器 | 1 |  |

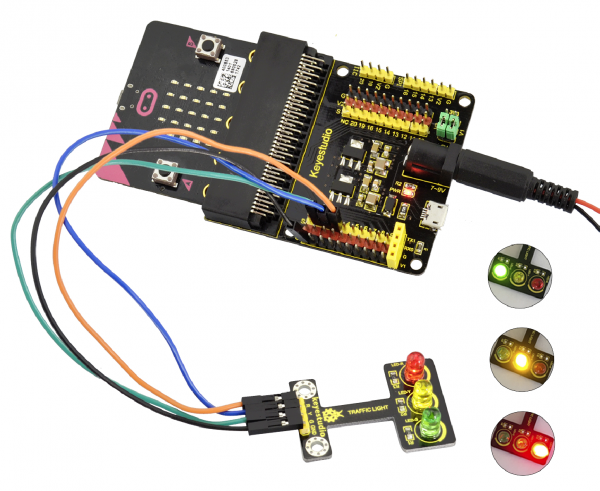

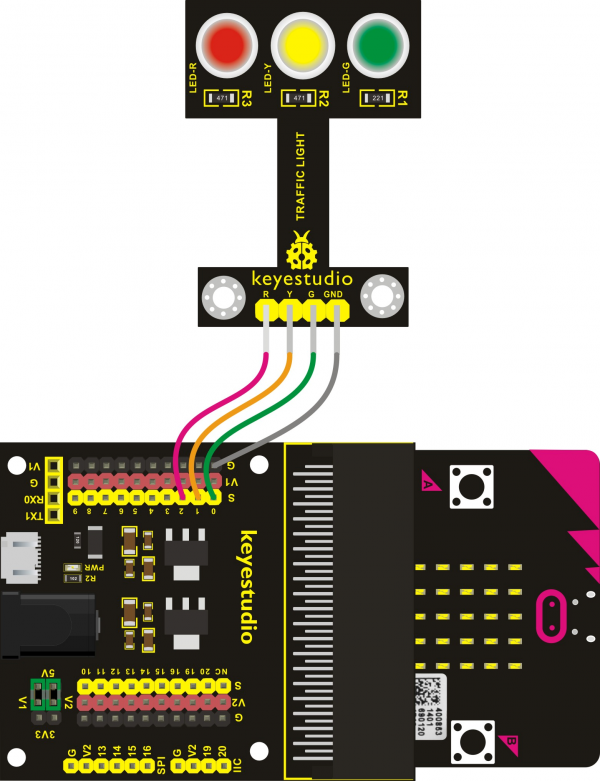

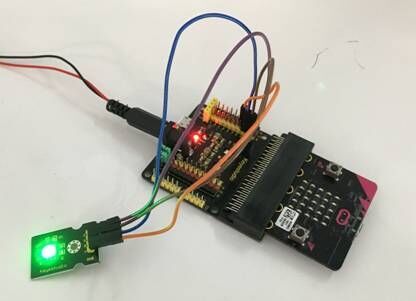

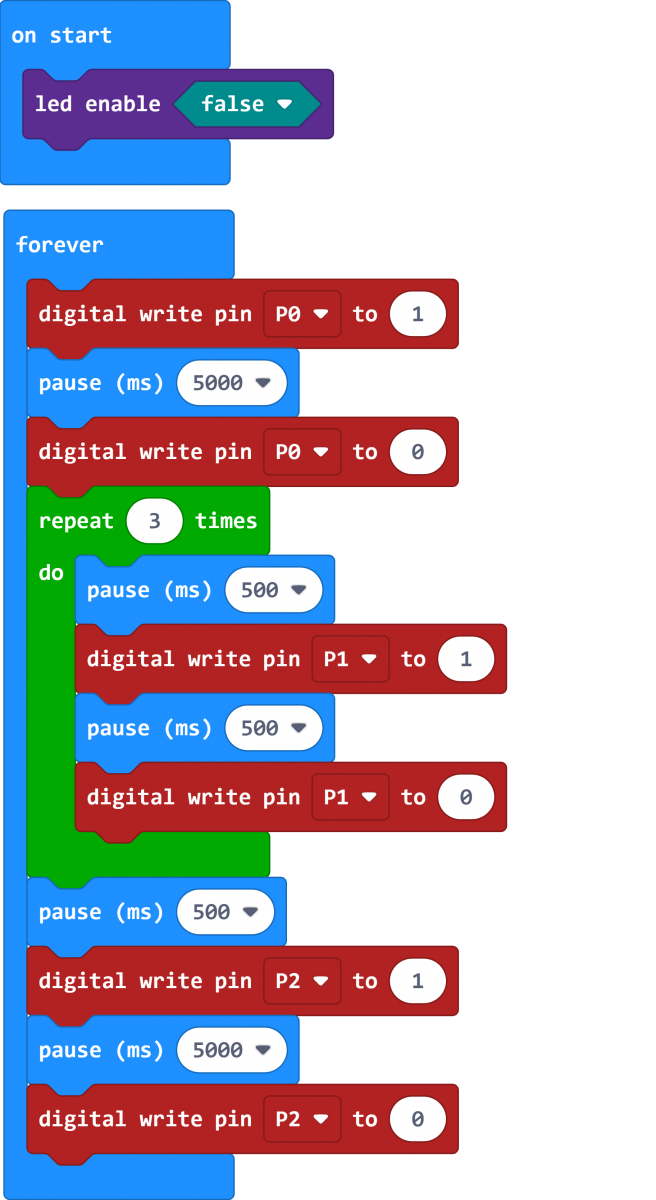

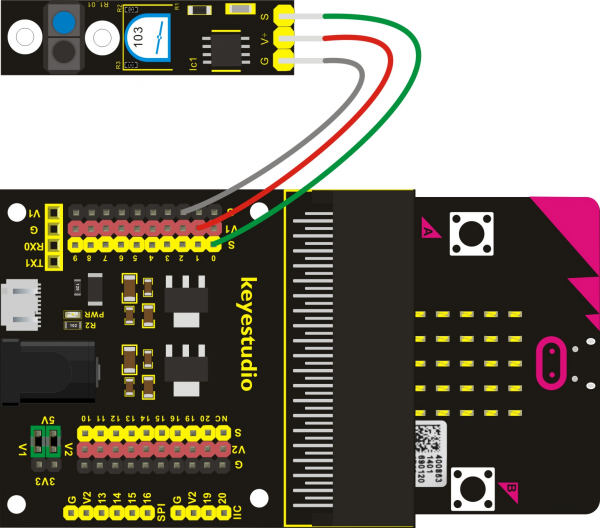

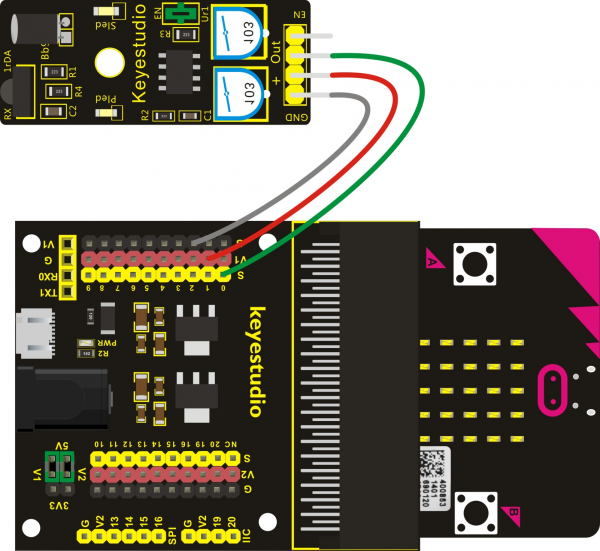

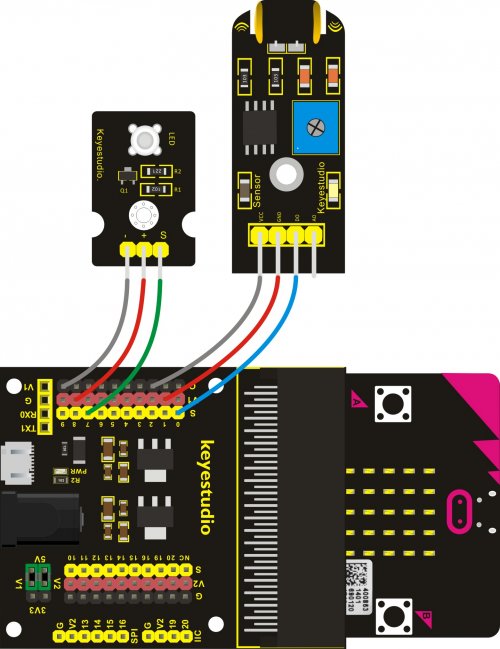

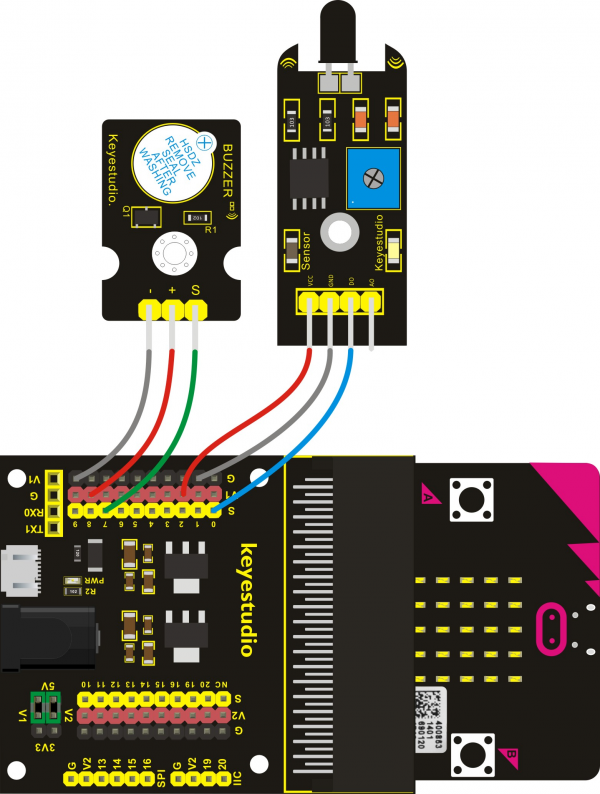

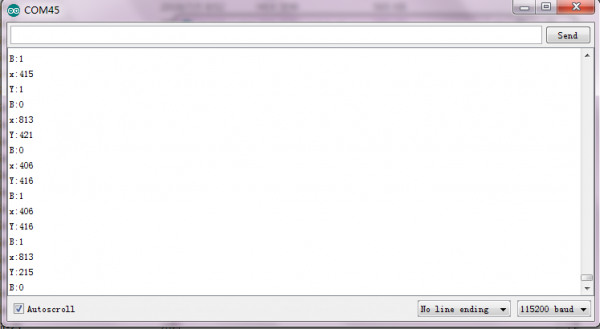

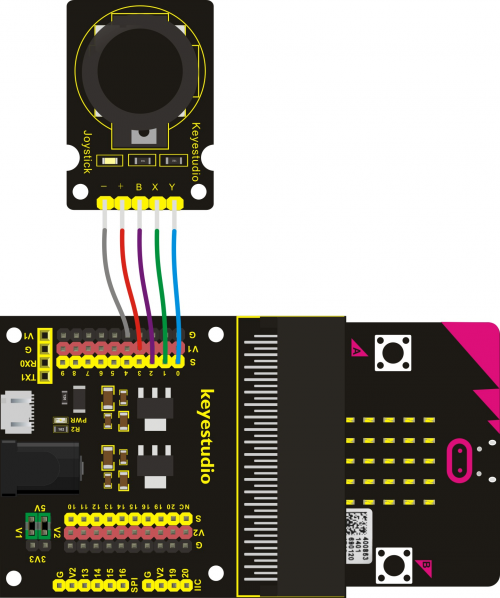

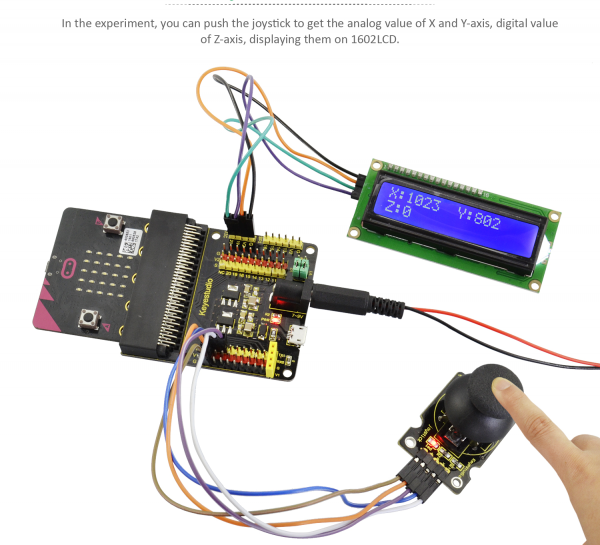

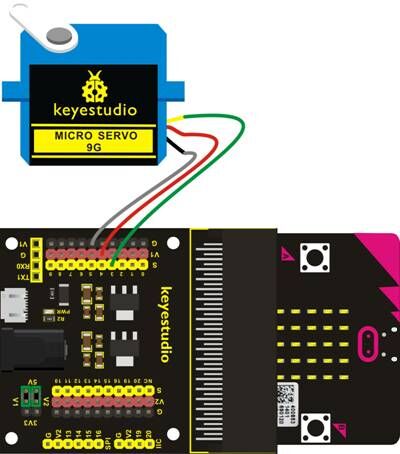

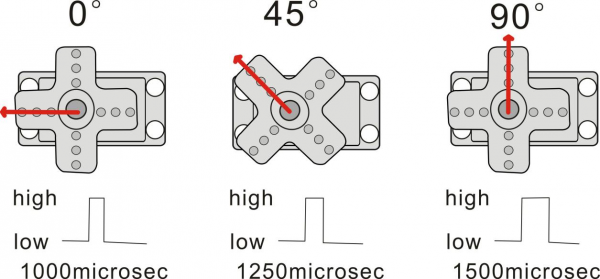

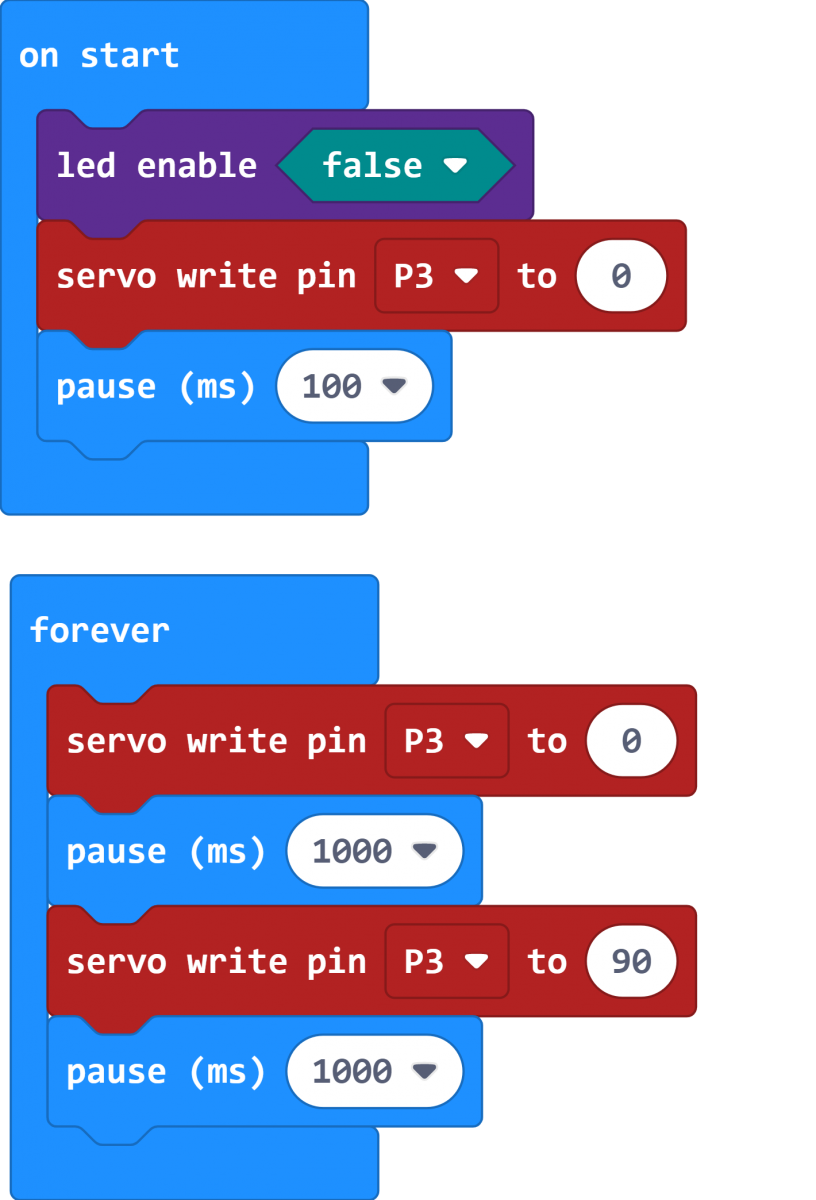

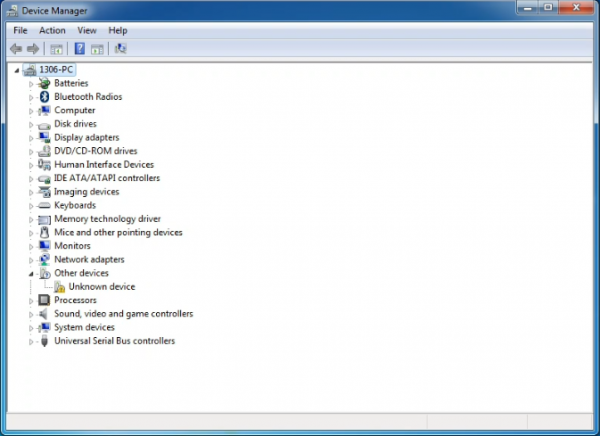

| 16 | 紅綠燈感測器 | 1 |  |
| 17 | 磁力感測器 | 1 |  |
| 18 | 循線感測器 | 1 |  |
| 19 | 紅外障礙探測器 | 1 |  |
| 20 | 紅外線人體移動探測器 | 1 |  |
| 21 | 火焰感測器 | 1 |  |
| 22 | 碰撞感測器 | 1 |  |
| 23 | 煙霧(氣體)感測器 | 1 |  |
| 24 | 酒精感測器 | 1 |  |
| 25 | 磁簧開關 | 1 |  |
| 26 | keyestudio水位感測器 | 1 |  |
| 27 | 土壤濕度感測器 | 1 |  |
| 28 | LM35溫度感測器 | 1 |  |
| 29 | 震動感測器 | 1 |  |
| 30 | 薄膜式壓力感測器 | 1 |  |
| 31 | GUVA-S12SD 3528紫外線傳感器 | 1 |  |
| 32 | 1602 I2C液晶模組 | 1 |  |
| 33 | TEMT6000環境光源感測器 | 1 |  |
| 34 | HC-SR04超音波感測器 | 1 |  |
| 35 | 遊戲搖桿模組 | 1 |  |
| 36 | 伺服馬達 | 1 |  |
| 37 | 單繼電器模組 | 1 |  |
| 38 | 水蒸氣含量感測器 | 1 |  |
| 39 | 母對母杜邦線40條 | 1 |  |
| 40 | USB傳輸線 | 1 |  |
| 41 | 6顆AA電池盒 | 1 |  |
.png)

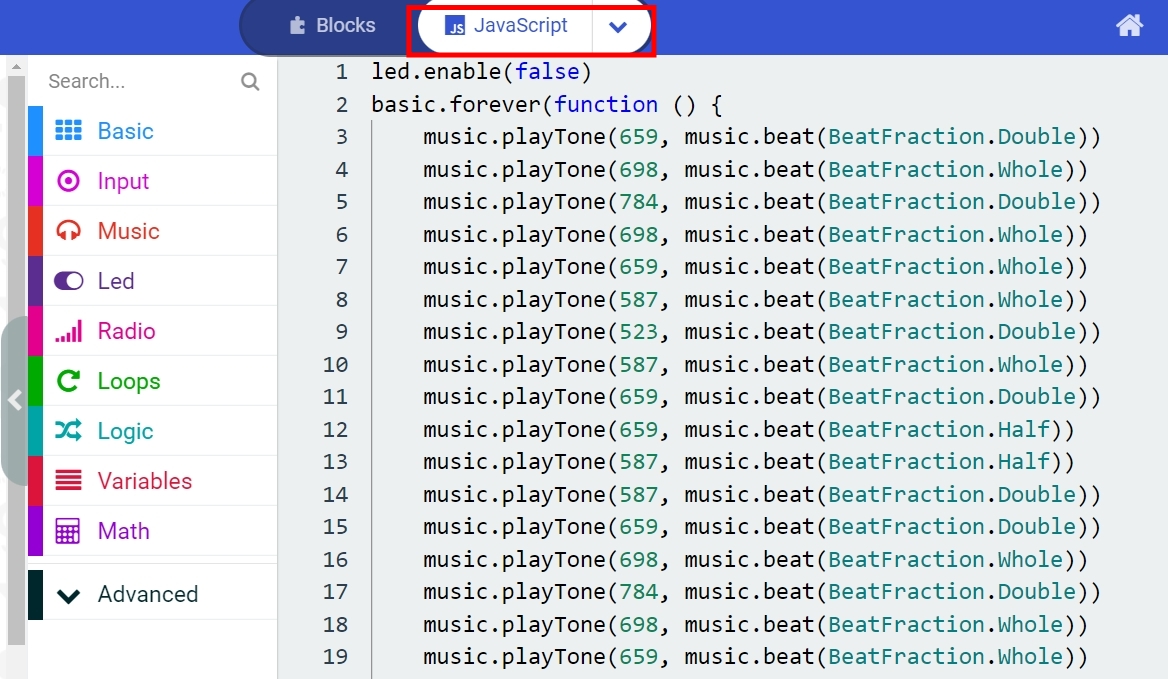

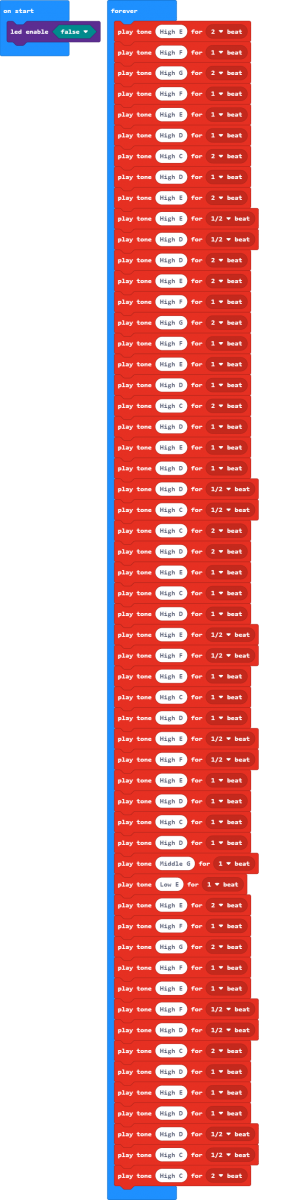

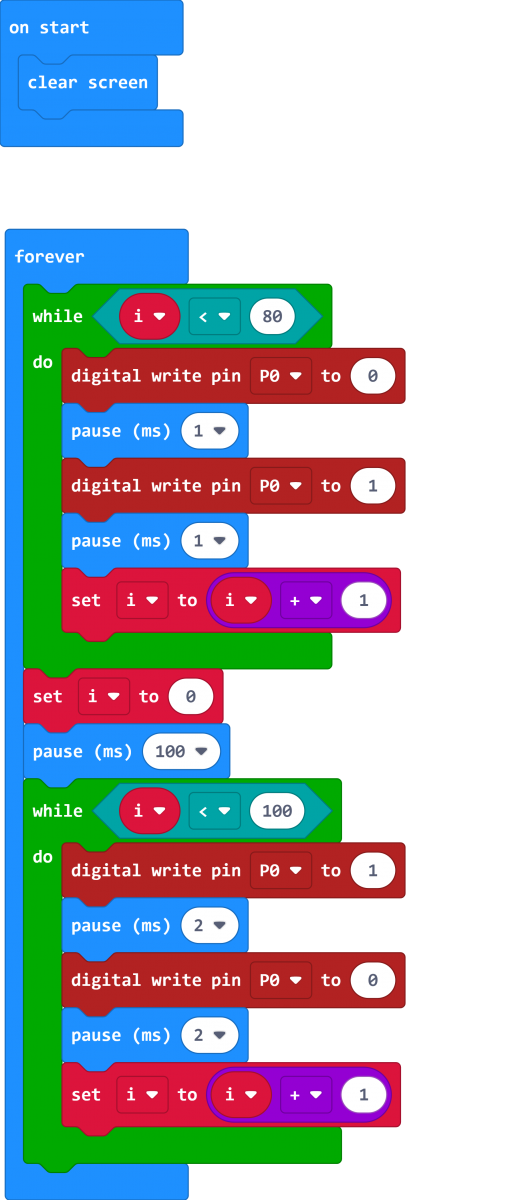

，您可以看到每個音調的頻率，如下所示。
，放開按鈕則顯示
。
，如果向右傾斜則顯示
。
，否則將顯示
。
，否則就會顯示
。
，否則就會顯示
。
，否則將顯示
。
概述
在DIY期間，我們通常可以使用3D列印機。您可以使用它來列印具有不同結構的任何元素。限位開關在列印過程中必不可少，它主要提供列印機的XYZ軸是否到達邊界點的信息。
Keyestudio碰撞傳感器是一個限位開關，可用於3D列印機。它在本質上與按鈕模組相同。當列印機到達機頂，碰撞模組的彈簧板時，模組輸出低電壓。如果鬆開彈簧板，則模組輸出高電壓。
在本課程中，您將學習如何使用碰撞傳感器和數字蜂鳴器模組來模擬3D列印機的限制。
所需零件
零件介紹
碰撞傳感器：
碰撞傳感器，也稱為電子開關，是數字開關輸入模組。其特點如下：
1.當碰撞發生在安裝碰撞模組的地方之前時，模組輸出低電壓信號；無碰撞，輸出高電壓信號。
2.帶有安裝孔，便於固定在任何設備上。
3. PCB尺寸：3.1cm * 2.1cm
4.帶開關指示燈，如果有碰撞，LED亮；如果沒有碰撞，則LED熄滅。
引腳定義
連接方式

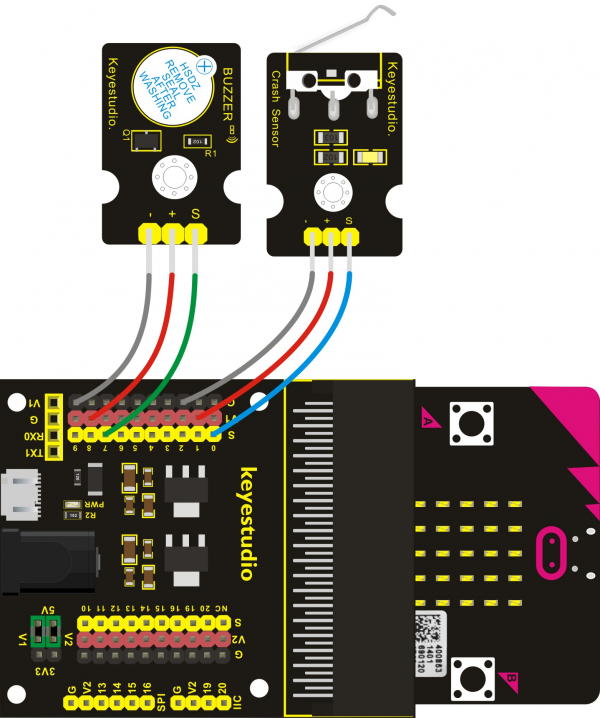

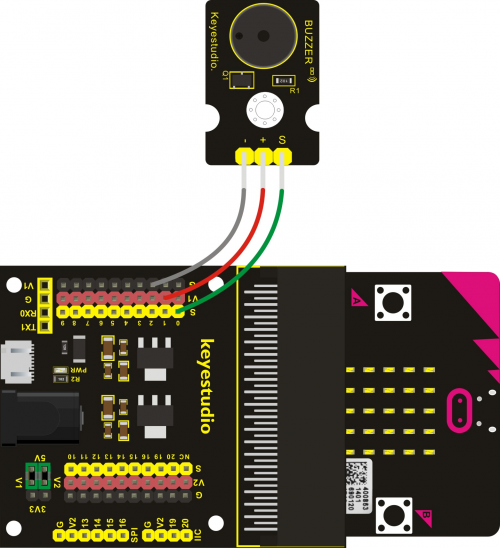

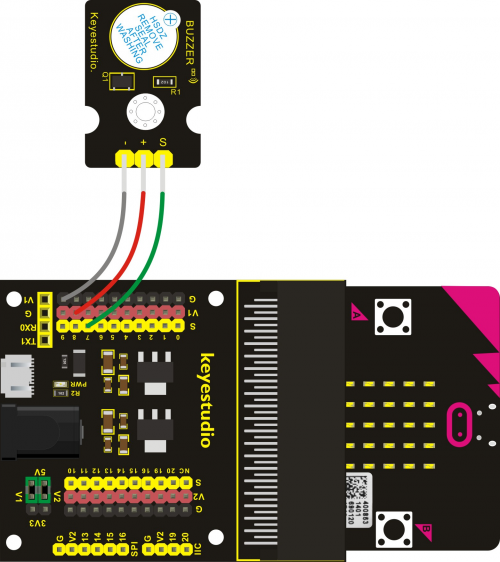

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將有源蜂鳴器和碰撞傳感器分別連接到keyestudio micro：bit傳感器擴充版。如下圖所示。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的項目程序。以下是我們為您完成的示例代碼。
程式連結
範例結果
完成線的連接並接上電源後，將代碼發送到MICRO:BIT。按下碰撞傳感器的彈簧板時，蜂鳴器模組將會發出蜂鳴聲，否則蜂鳴器將不會鳴響。
概述

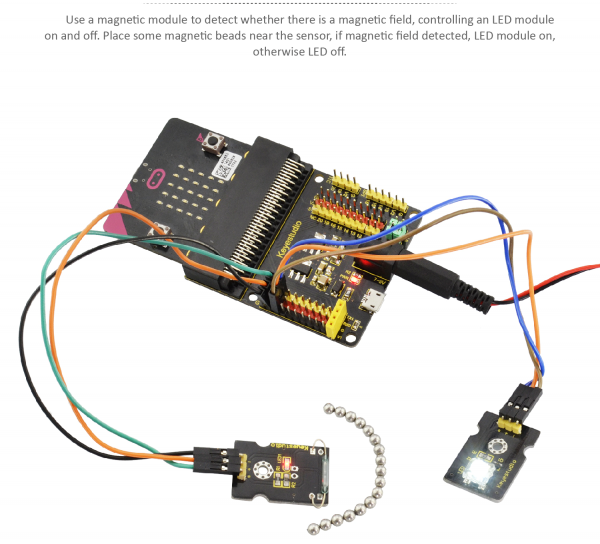

在這個專案中，您將學習如何使用keyestudio簧片開關模組和micro：bit來檢測磁場。最後在micro：bit的25個LED矩陣上顯示結果。實際上，在專案13中，我們使用了霍爾磁性傳感器來檢測附近是否有磁場。那麼霍爾磁性傳感器和簧片開關模組之間有什麼區別？您可以在下面的組件介紹中進行檢查。
所需零件
組件介紹
簧片開關模組：
keyestudio簧片開關模組主要由簧片開關組成。簧片開關是一種機械磁性開關，是一種無源設備。它的工作原理是磁場使簧片磁化，以便可以打開和關閉它以達到開關效果。但是，由於是接觸式開關，因此其工作壽命有限，並且在傳輸和安裝的過程中容易損壞。
keyestudio霍爾磁傳感器中使用的主要組件是A3144E，它是一種電子磁設備，即有源設備。輸出形式是開關類型。它使用磁場和霍爾效應傳感器實現非接觸式控制。由於霍爾元件本身是芯片，因此其工作壽命在理論上是無限的。
簧片開關已廣泛應用於家用電器，汽車，通訊，工業，醫療保健和安全領域。
此外，它還可以應用於其他傳感器和電子設備，例如液位計，門磁，簧片繼電器等。
規格
連接方式

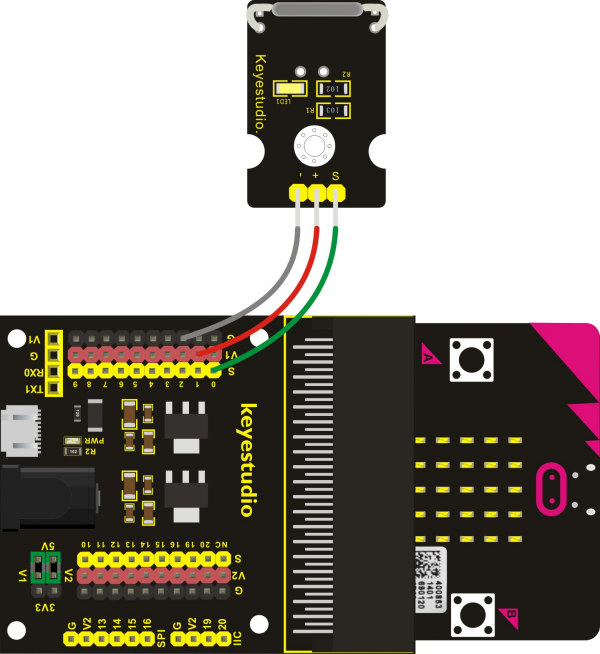

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將簧片開關傳感器連接到keyestudio micro：bit傳感器擴充版。如下圖所示。

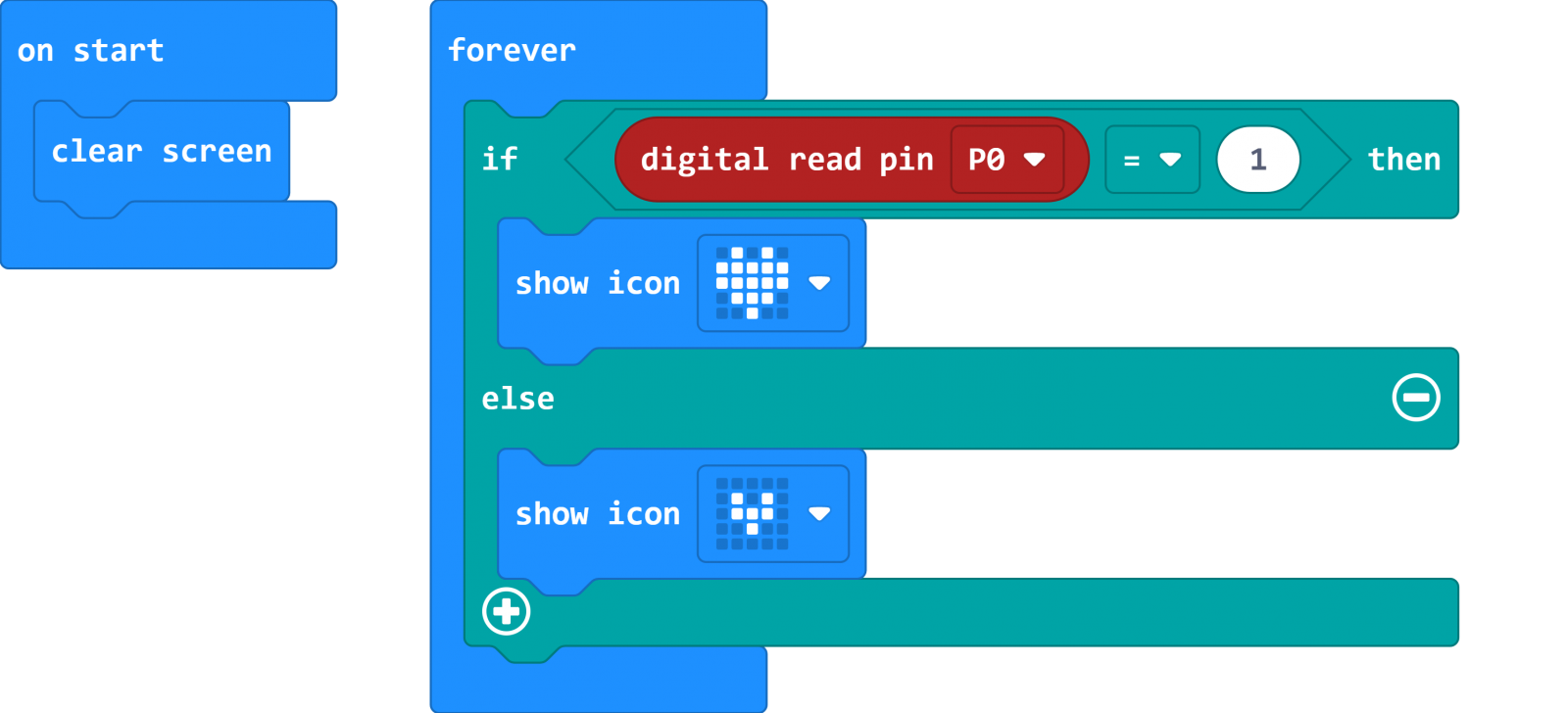

測試編碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範編碼。
程式連結
範例結果

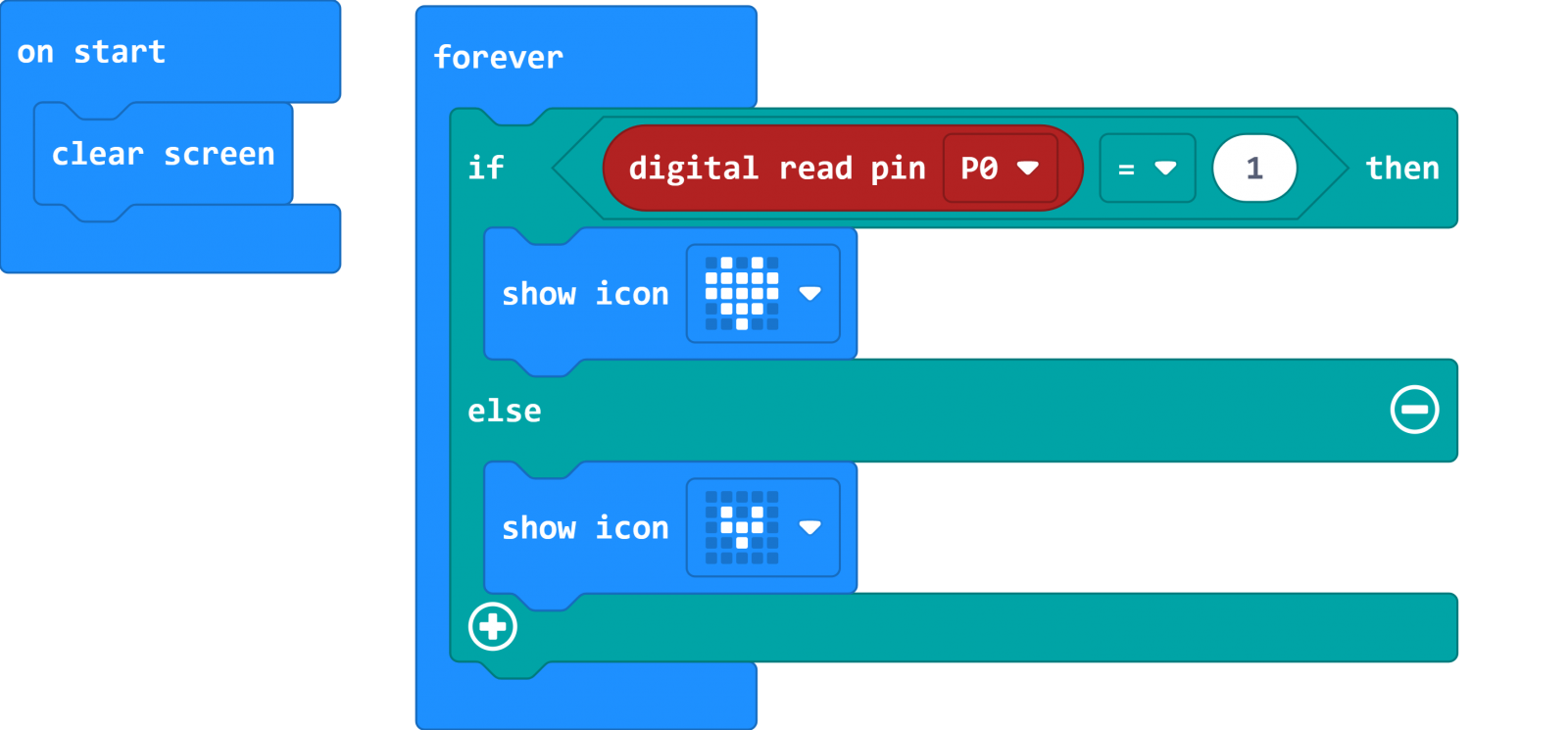

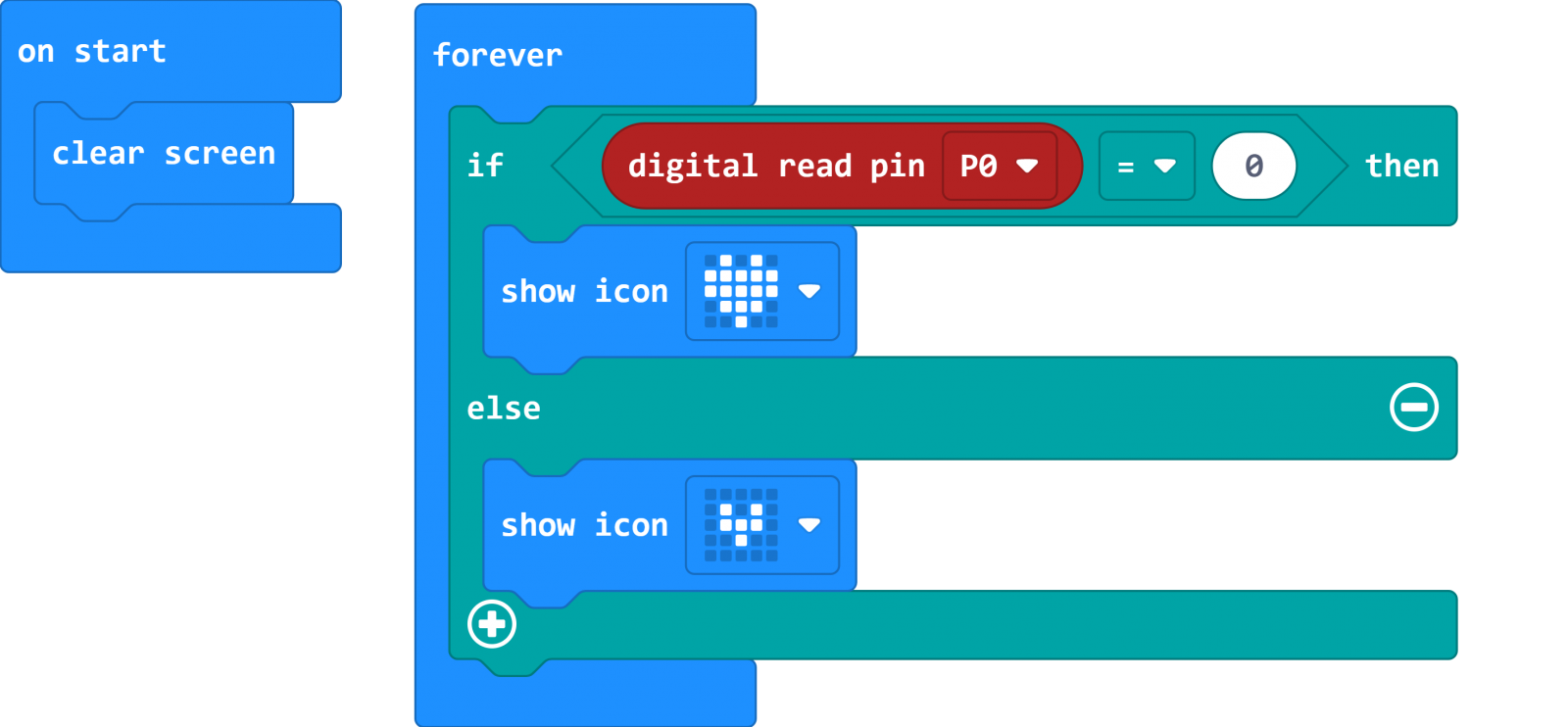

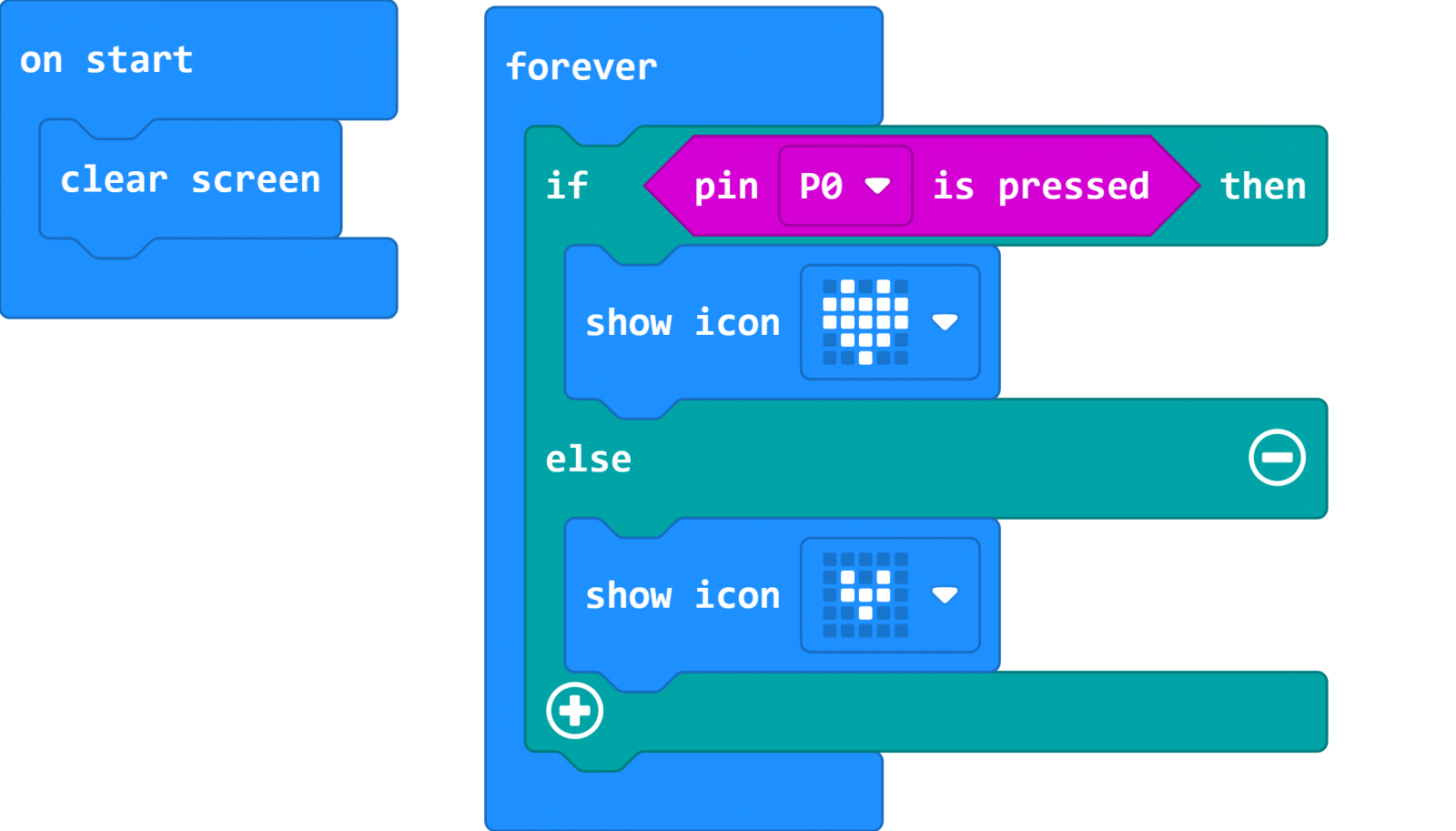

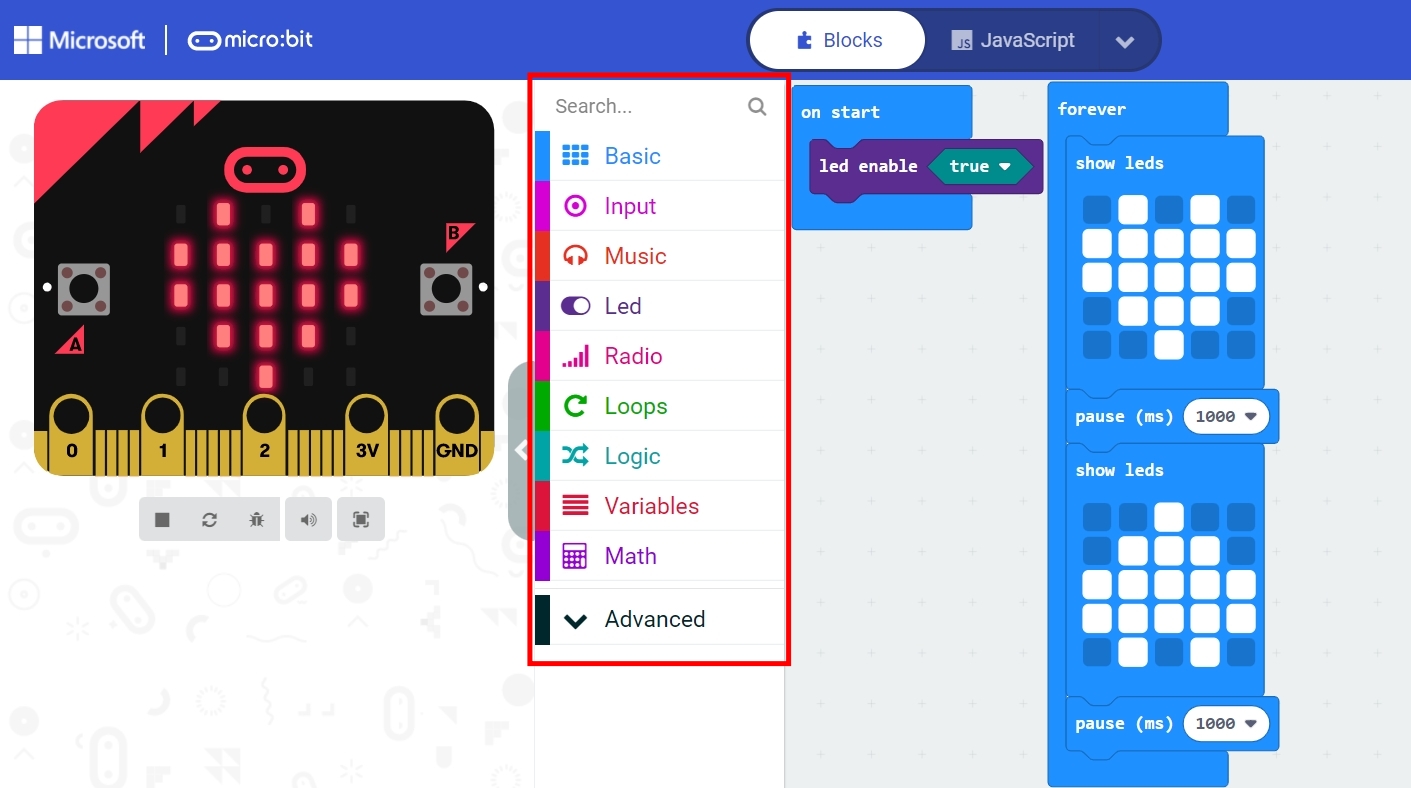

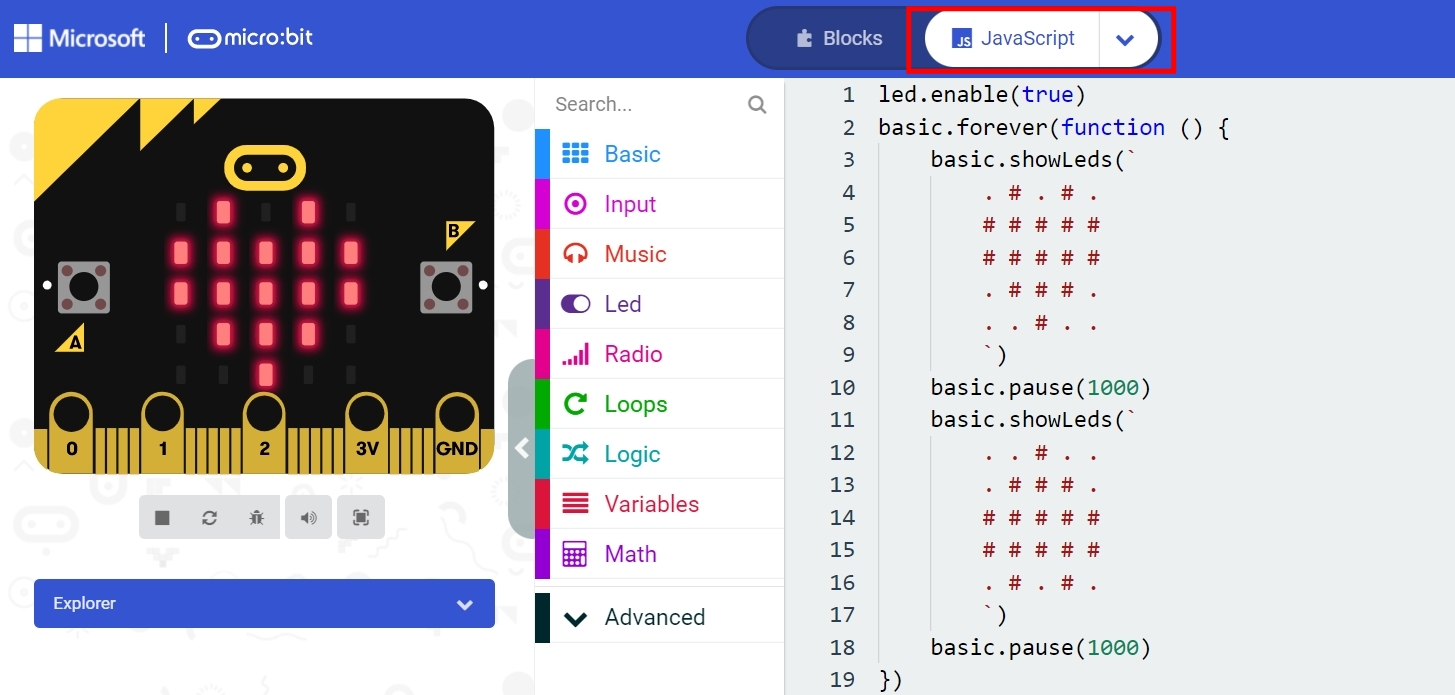

完成線的連接並接上電源後，將代碼發送到MICRO:BIT。當簧片傳感器檢測到附近有磁場時，您應該看到micro：bit的LED矩陣顯示像心臟一樣的圖案。
否則，它將顯示這樣的圖案。
延伸實驗
概述
在日常生活中，我們通常使用220V交流電來驅動電器設備。有時我們會使用開關來控制電器。如果將開關直接連接到220V交流電路，一旦發生漏電，就有生命危險。考慮到安全性，我們特別設計了此keyestudio單繼電器，其常開狀態為NO（常開）和NC（常閉）的接線端子。
在這個項目中，您將學習如何使用我們的繼電器模組和micro：bit來控制LED模組的開和關。（請注意，為便於接線，電路不添加220V電壓，仍使用5V。）
所需組件
零件簡介
單個繼電器模組：
該模組使用高質量的SONGLE 5V繼電器。繼電器輸出由一個發光二極管組成，可通過數字IO進行控制。它可以用於控制照明設備，電氣設備以及其他具有高電流或高電壓的設備。
當向S端提供高壓時，將驅動繼電器，即，常開（NO）已連接，常閉（NC）已斷開。
當向S端提供低電壓時，繼電器關閉，即NO斷開，NC連接。
這樣，我們將220V交流電路連接至NO或NC接線端子，通過5V電壓控制更加安全便捷。
規格
連接方式

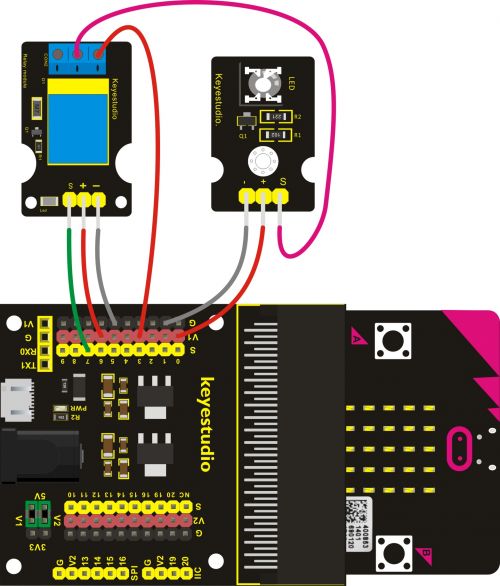

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將單個繼電器模塊和白色LED模塊分別連接到keyestudio micro：bit傳感器V2 擴充版。如下圖所示。

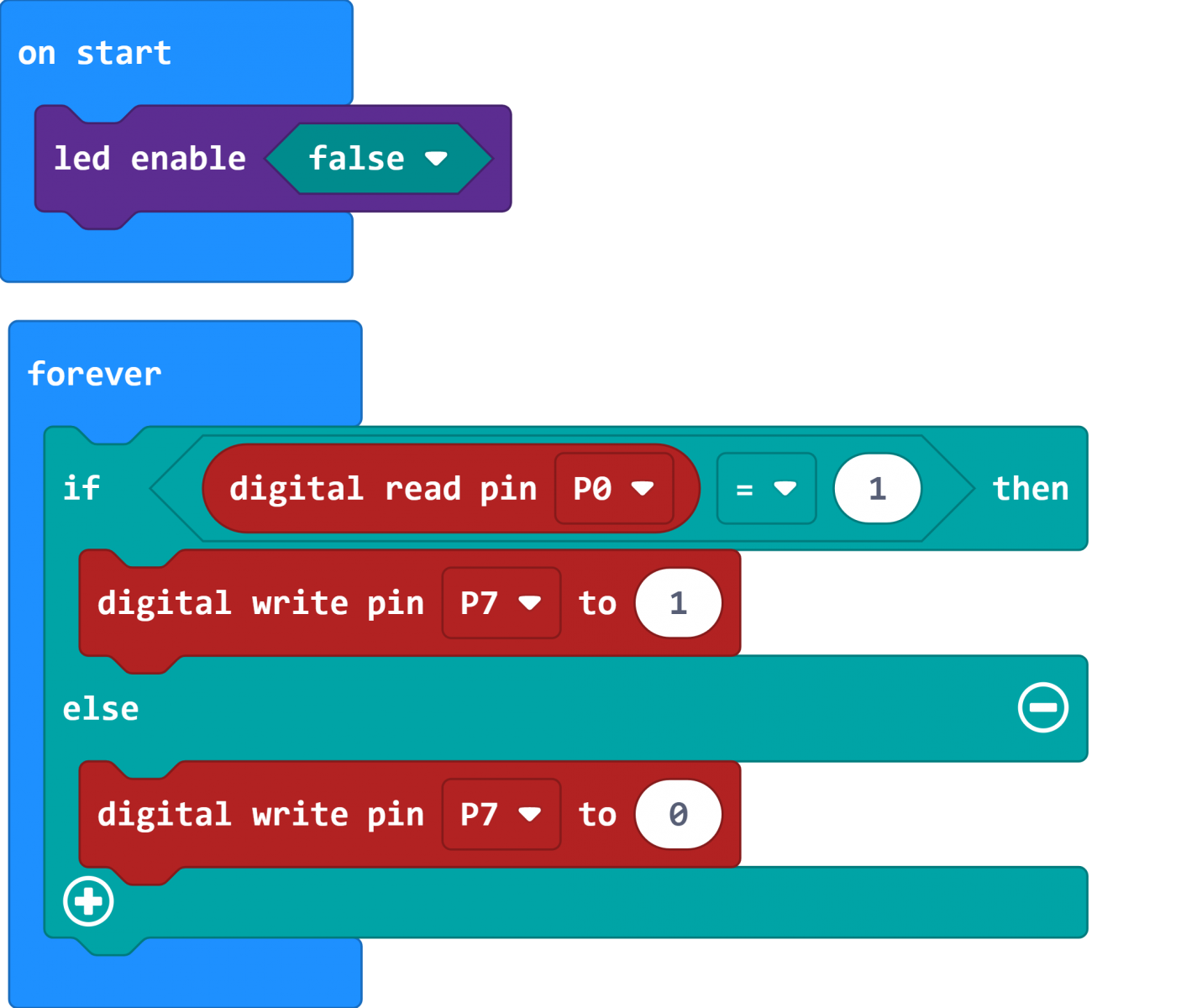

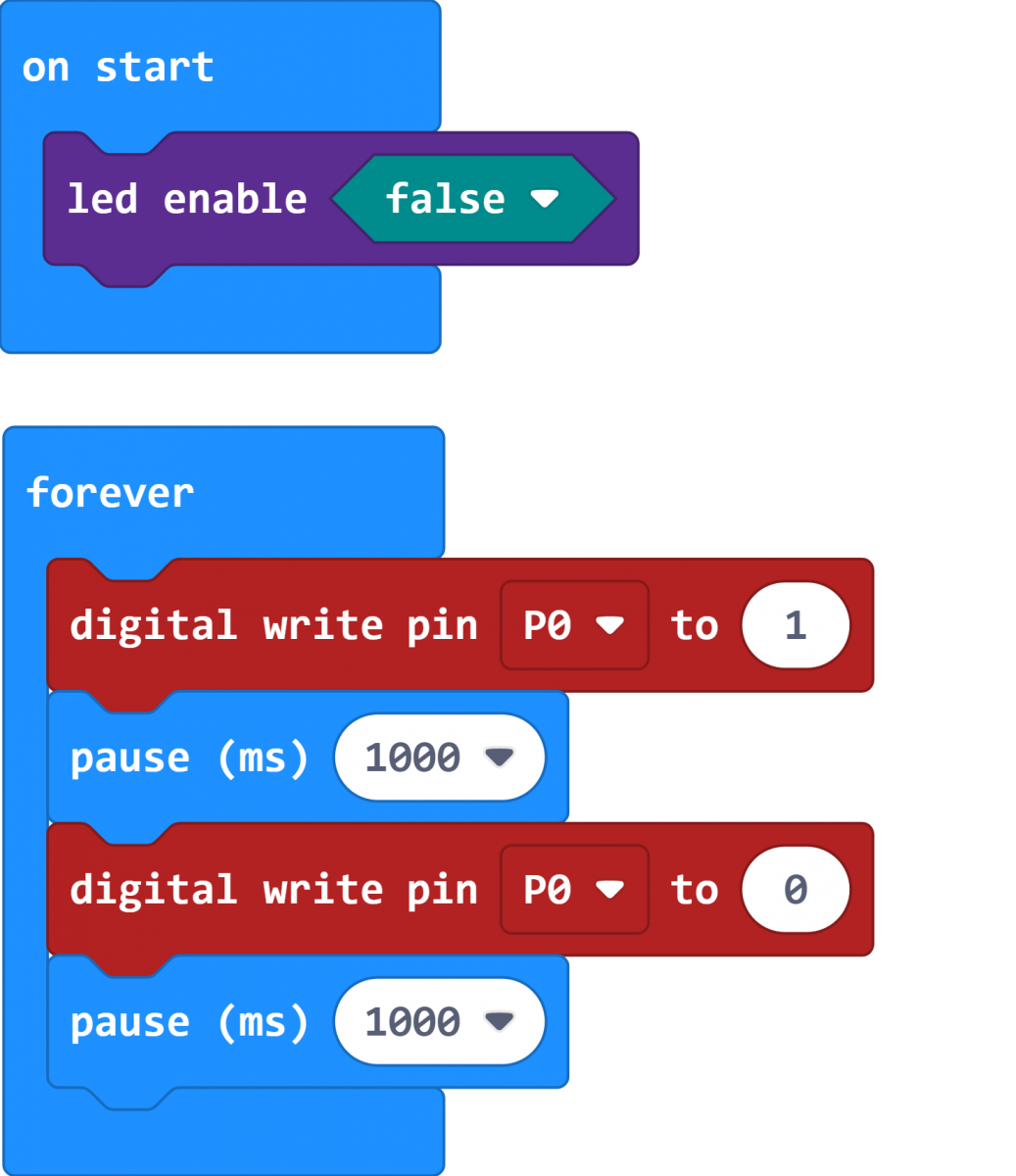

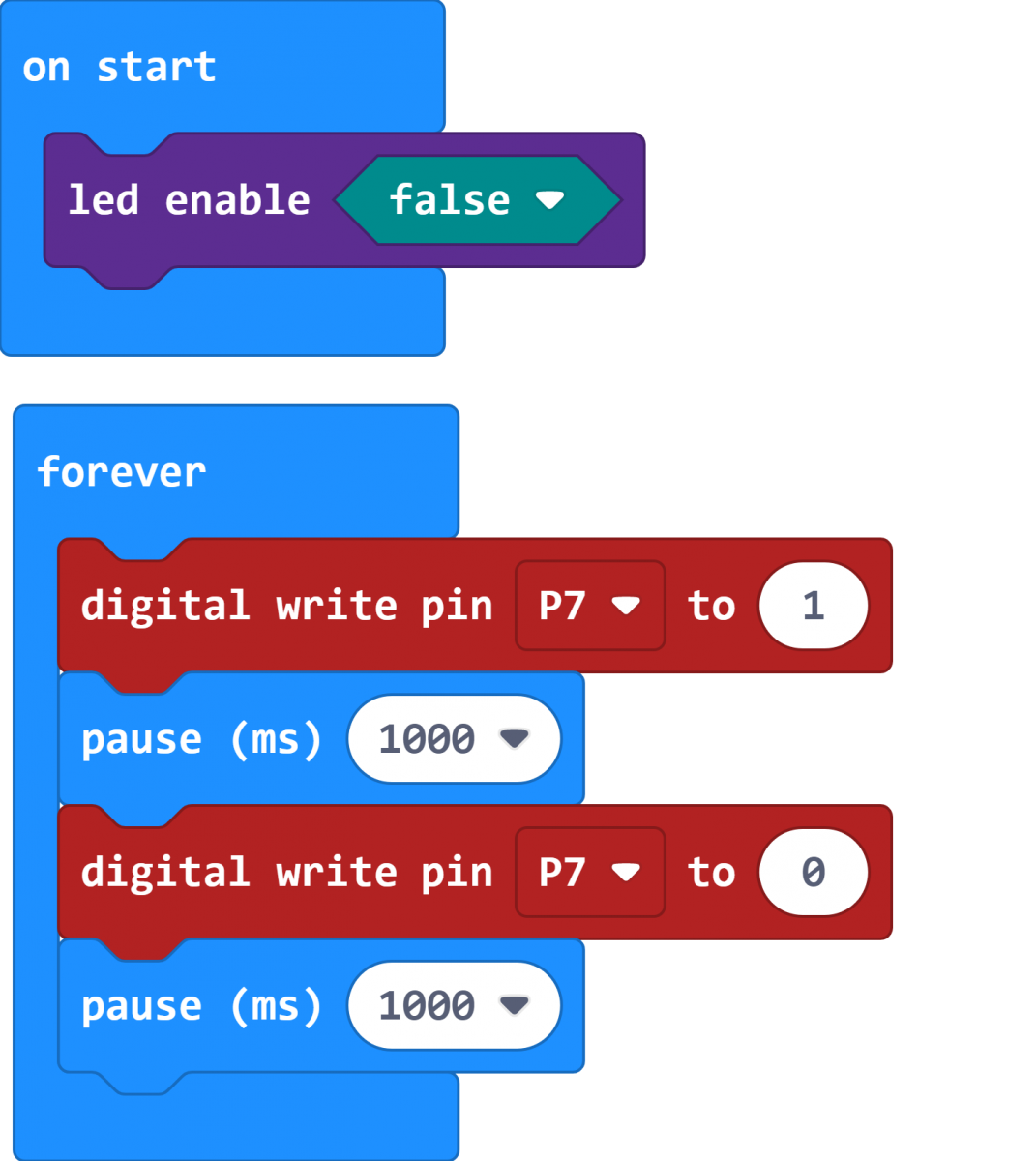

測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將代碼發送到MICRO:BIT。

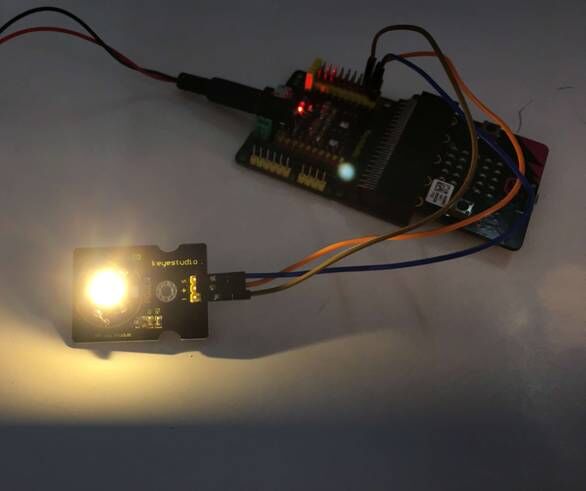

連接繼電器後，LED模組點亮，然後斷開繼電器，LED模組以一秒鐘的間隔反復關閉。
概述
超聲波傳感器非常適合需要距離測量的各種項目，例如避免障礙物。
在這個專案中，您將學習如何使用超聲波模組和micro：bit來檢測模組與前方障礙物之間的距離。
所需零件
零件介紹
超聲波模組：
超聲波檢測器模塊HC-SR04可以提供2cm-450cm的非接觸式測量距離，其測距精度可達3mm。
它包括一個超聲波發射器，接收器和電路控制器。
超聲波模組觸發信號後會發出超聲波。當超聲波遇到物體並被反射回去時，模組會輸出回聲信號，因此可以根據觸發信號與回聲信號之間的時間差來確定物體的距離。

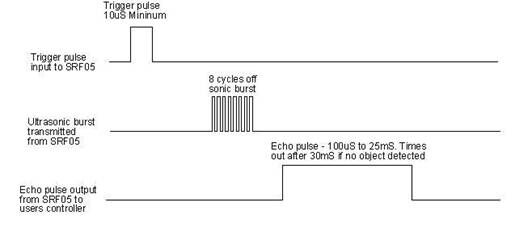

基本工作原理如下：
1）首先將TRIG下拉，然後用至少10us的高平信號觸發；
2）觸發後，模組將自動發送8個40KHZ方波，並自動檢測是否有脈衝信號返回。
3）如果有信號返回，則通過ECHO輸出高平，高平的持續時間實際上是從發送超聲波到返回信號的時間。
測試距離=高平持續時間*聲速（340m / s）* 0.5
參數

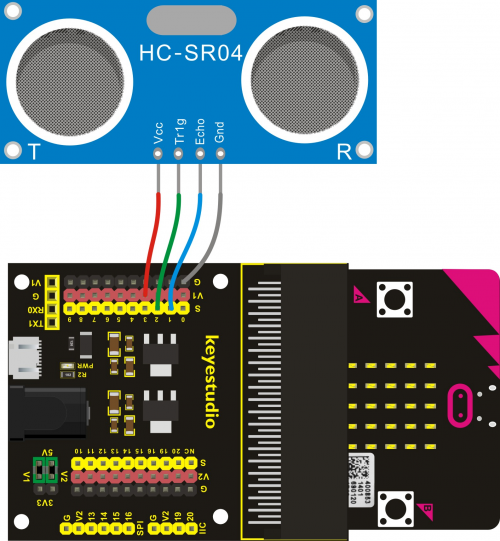

連接方式
將micro：bit插入keyestudio micro：bit傳感器V2擴充版上。
然後將超聲波模組連接到keyestudio micro：bit傳感器擴充版。
如下圖所示。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。

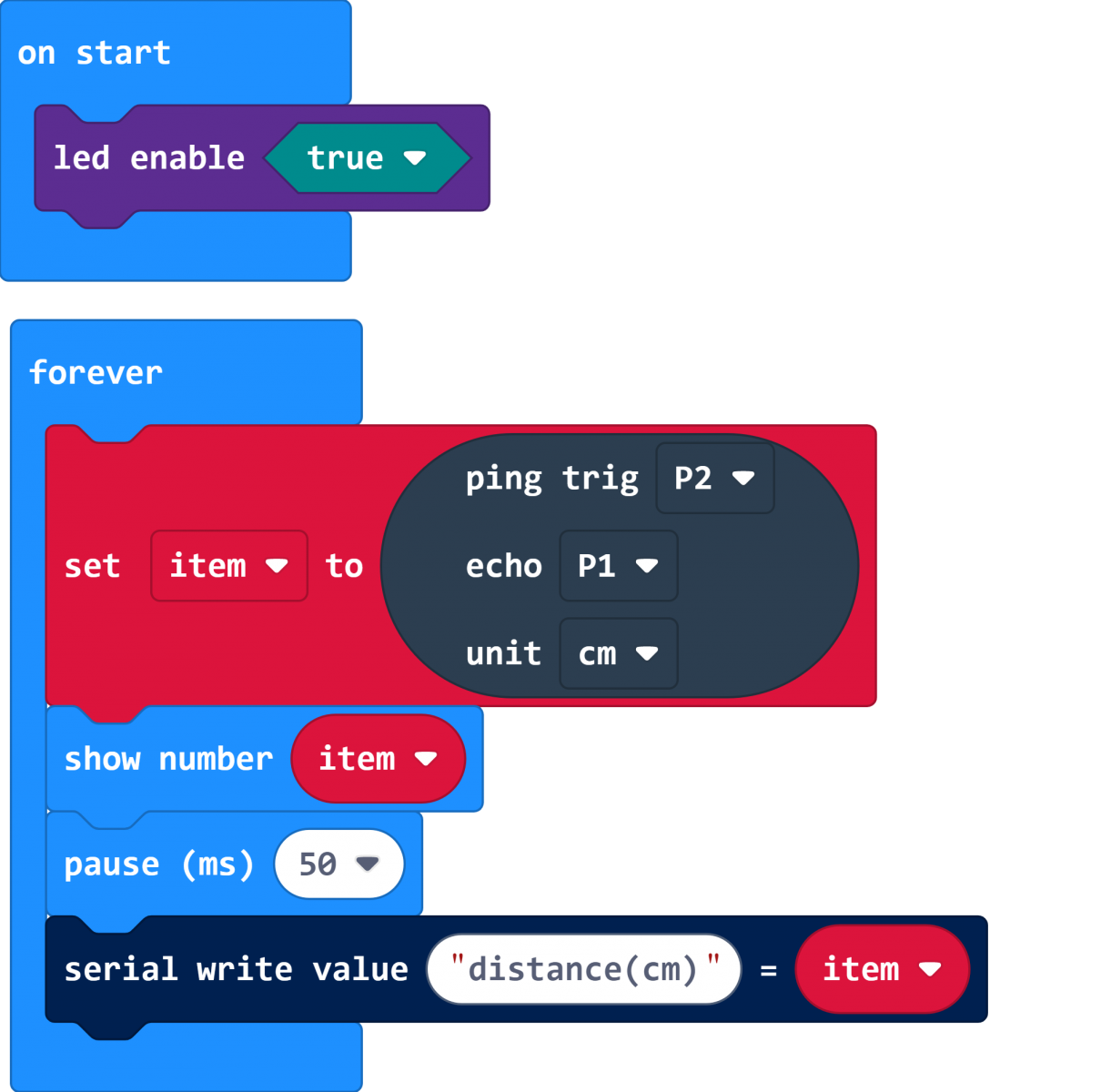

以下是我們為您完成的示範代碼。

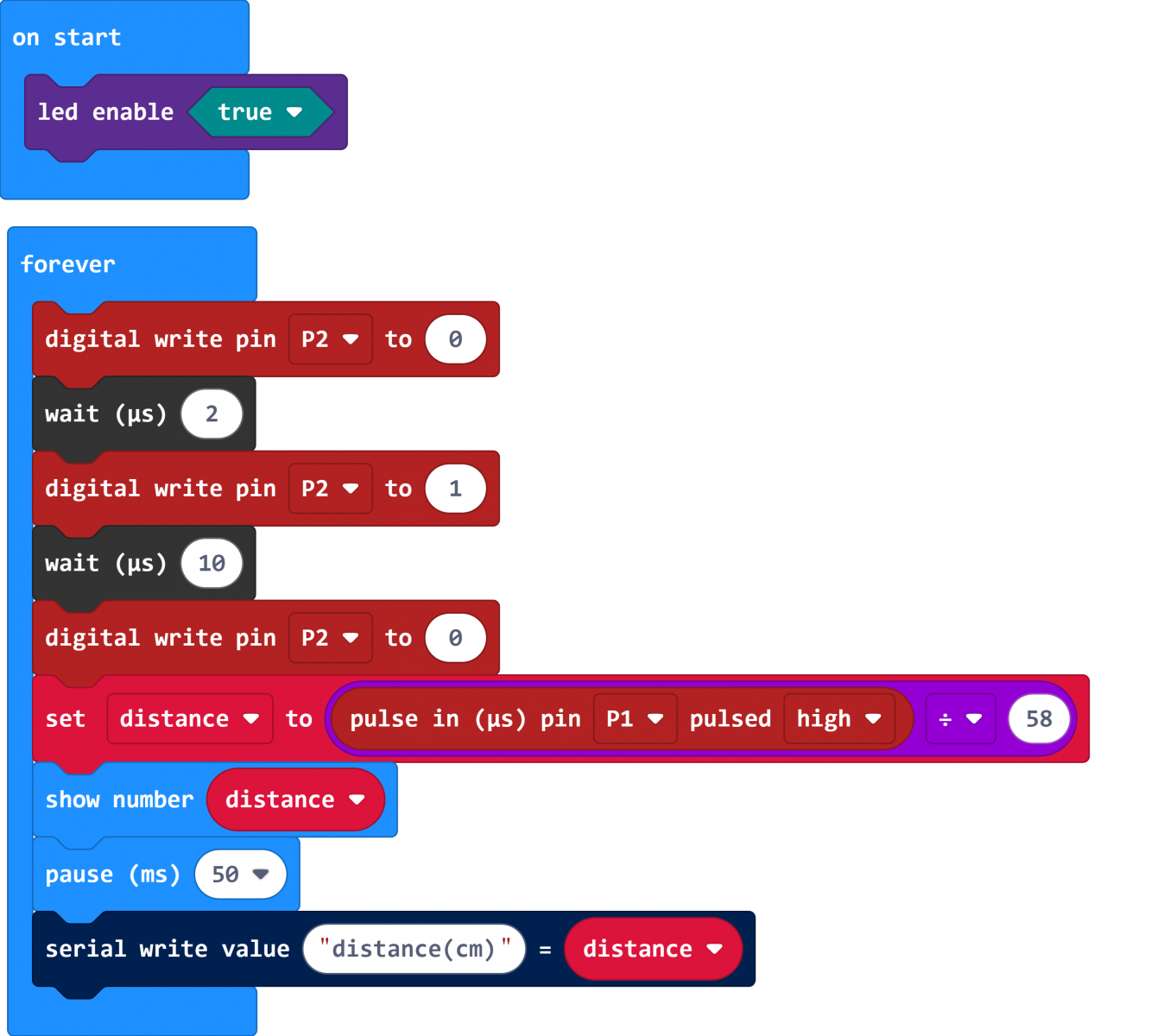

程式1：
程式1連結

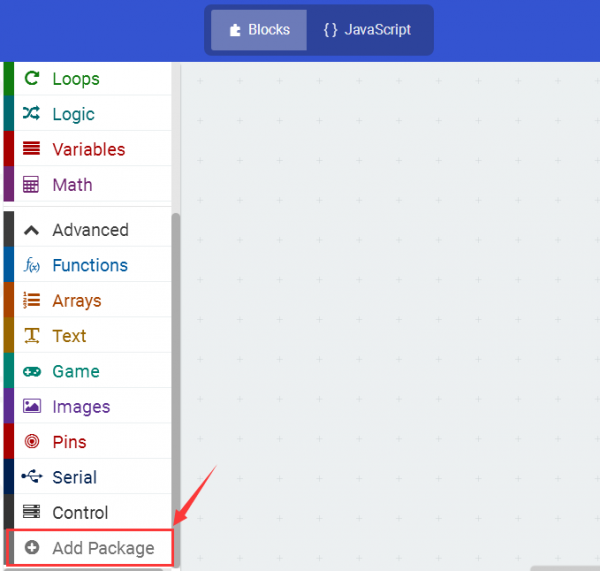

程式2： 在此處應添加軟件包以設置代碼。顯示如下：

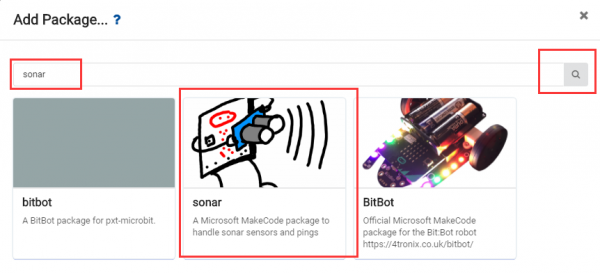

然後在欄上搜索聲納(Sonar)，您將看到以下內容。
單擊聲納(Sonar)以下載軟件包，最後您應該看到在編輯器模組上添加了Sonar模組。
程式2：
程式2連結
範例結果

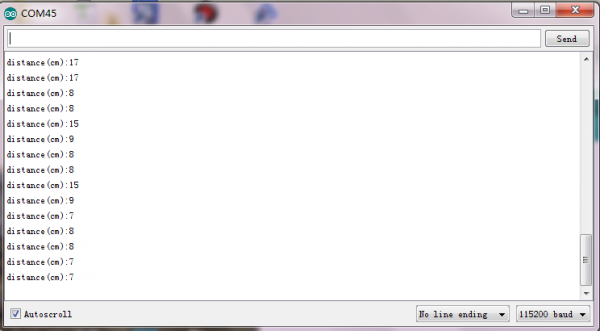

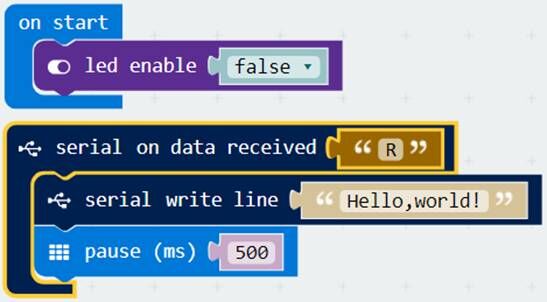

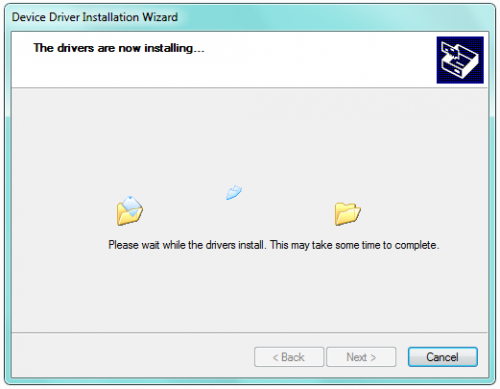

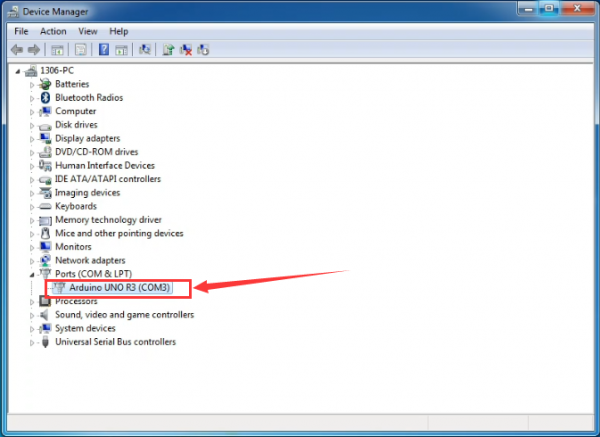

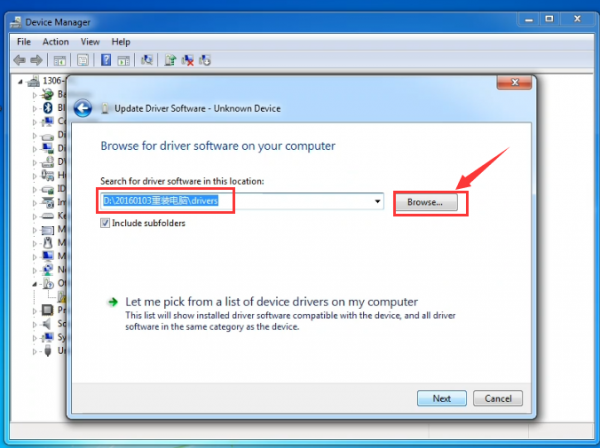

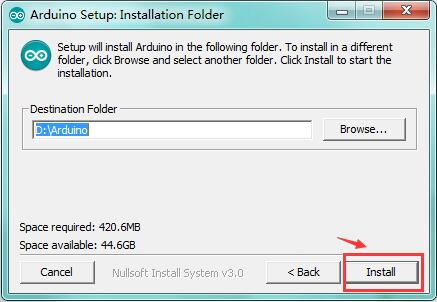

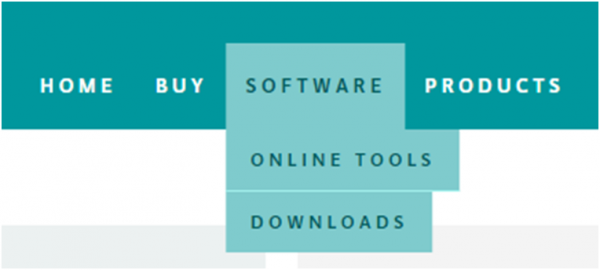

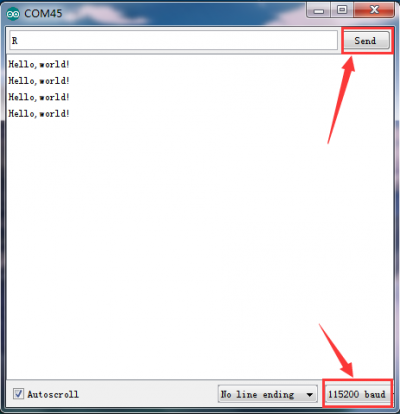

接線完成並接上電源後，將上述兩個代碼發送到MICRO:BIT。您可以獲得相同的距離數據。並且您應該在micro:bit的LED矩陣上看到距離數據。或者，您可以打開Arduino IDE的串行監視器以獲取數據。如下圖所示:
7.22專案：燈光亮度
概述
可以看到，傳感器在我們的日常生活中無處不在。某些公共路燈會在白天自動點亮，並在晚上自動熄滅。
為什麼？實際上，這些燈使用了可以測量外部光亮度的光敏元件。
到了晚上，當外部亮度降低時，路燈會自動控制為打開。
白天天亮時，路燈會自動關閉。
在這個專案中，您將學習如何使用我們的keyestudio光電傳感器和micro：bit來控制外部光的亮度。
在micro：bit的5 * 5 LED或Arduino軟件的串行監視器上顯示結果。
所需零件
零件介紹
光電池傳感器：
光敏電阻或光敏電阻器（LDR）或光電池是光控可變電阻器。它的原理很簡單。
光敏電阻的電阻隨入射光強度而變化。
如果入射光強度高，則電阻減小；如果入射光強度高，則電阻減小。
如果入射光強度低，則電阻增加。
此keyestudio光電傳感器是半導體，與光敏電阻集成在一起，易於使用，接線非常方便。它具有高靈敏度，快速響應，光譜特性和R值一致性的特點。
它可以應用於光敏檢測器電路，智能開關設計以及明暗激活開關電路中。
規格
連接方式
將micro：bit插入keyestudio micro：bit傳感器V2。
然後將光電管模組連接到keyestudio micro：bit傳感器擴展版。
如下圖所示。
注意：需要使用micro：bit的P0端，即類比輸入功能。

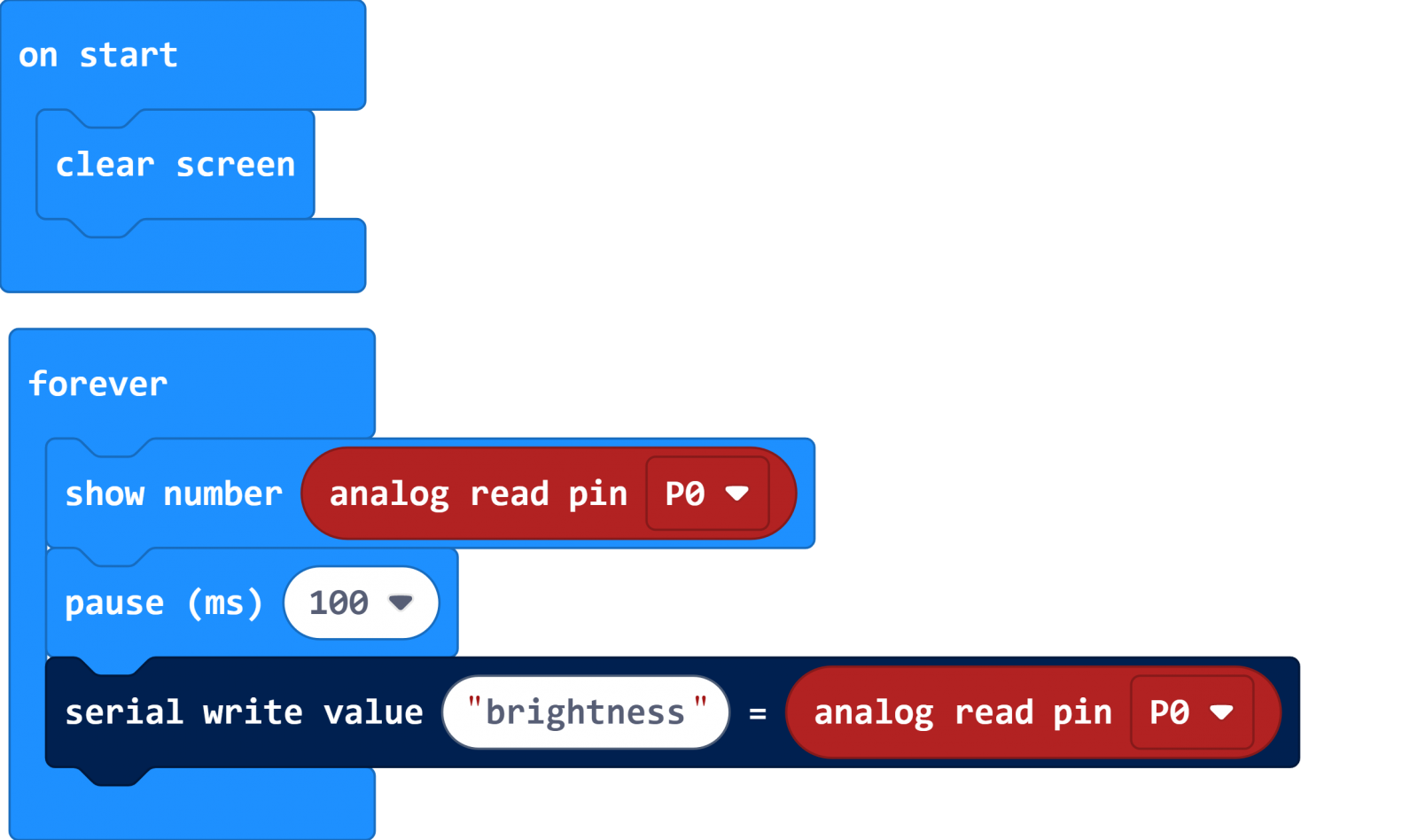

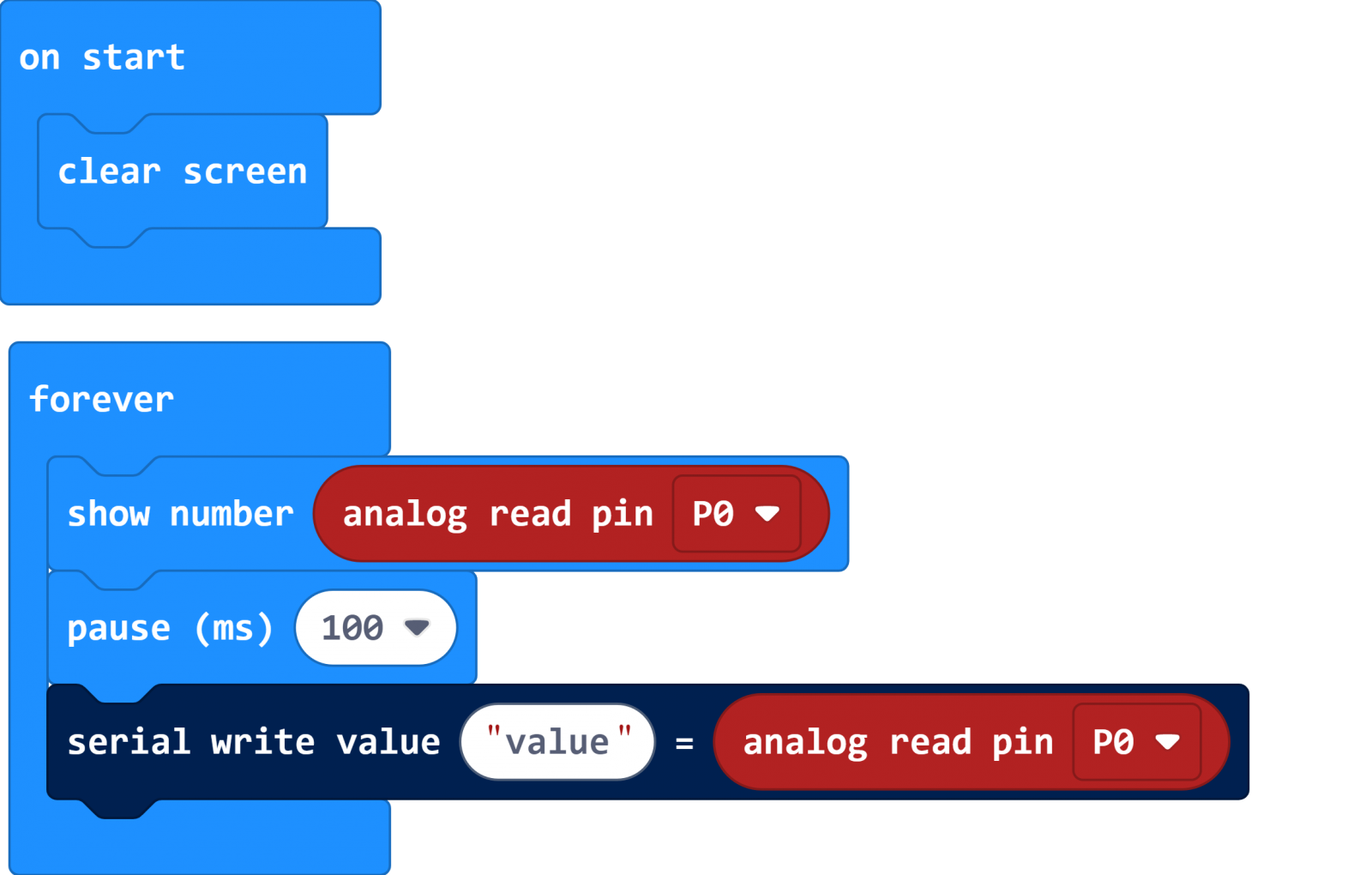

測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成接線並接上電源後，將以上代碼發送到MICRO:BIT。您應該在micro：bit的LED矩陣上看到亮度數據。

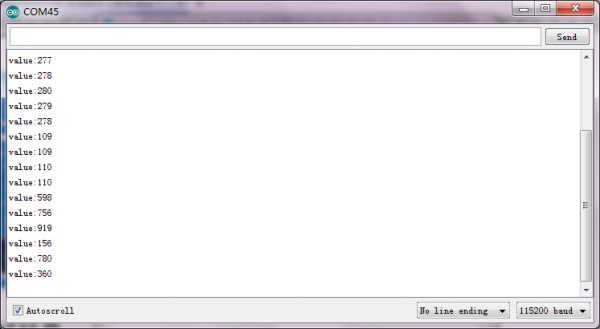

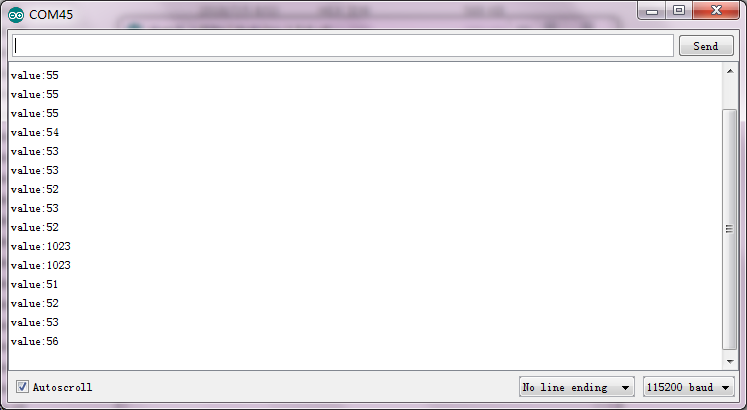

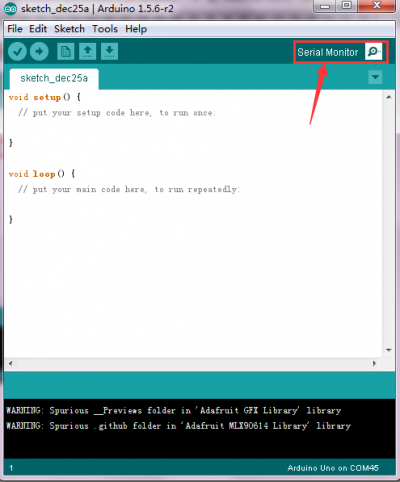

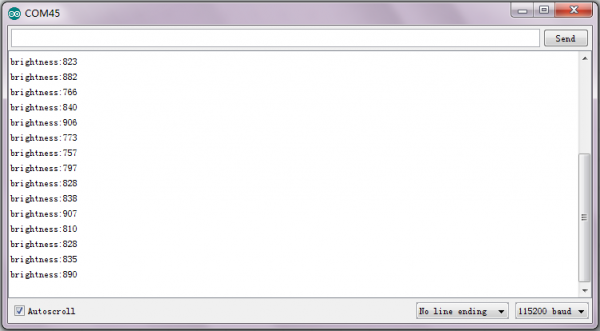

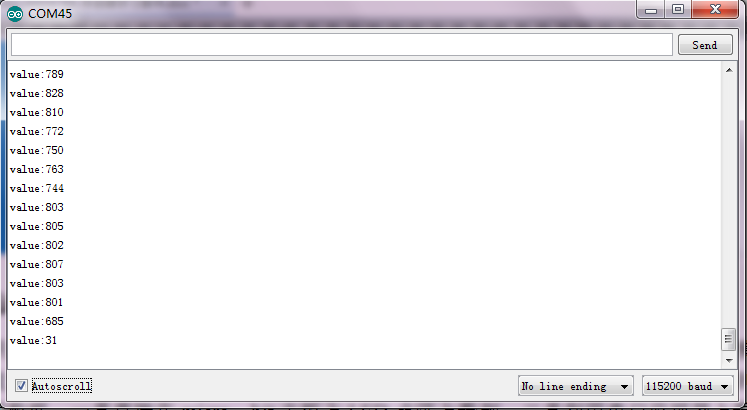

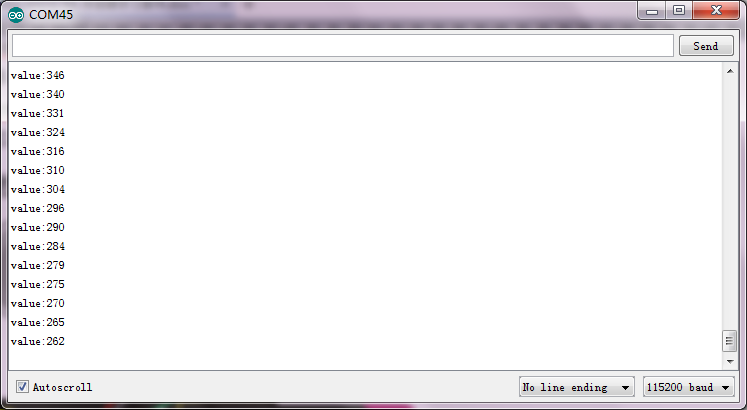

或者，您可以打開Arduino IDE的串行監視器以獲取數據。如下圖所示。
概述
在這個項目中，我們將檢測環境中的另一個重要指標，即溫度。您將學習如何使用類比溫度傳感器和micro：bit在micro：bit LED矩陣或Arduino監視器上顯示當前溫度的類比值。
所需零件
零件介紹
類比溫度傳感器：
該類比溫度模組基於一個熱敏電阻，其電阻隨溫度變化而變化。
它可以實時檢測周圍的溫度變化。
通過電路連接，將電阻變化轉換為電壓變化，然後通過信號端將電壓變化輸入到micro：bit的 類比輸入中。實際上，可以通過編程將micro：bit的類比值計算為溫度值。
該傳感器方便有效，廣泛應用於家庭報警系統，園藝等設備。
規格
連接方式

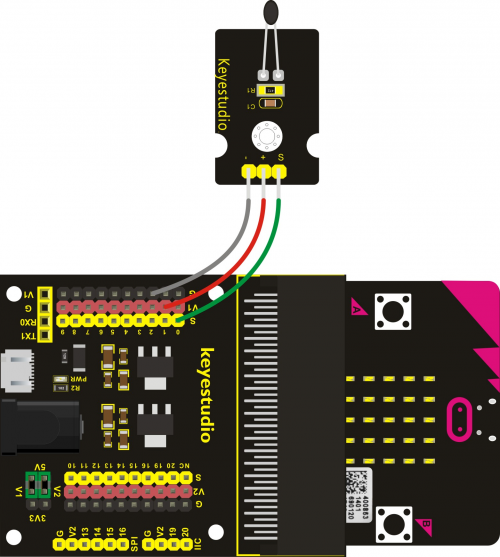

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將類比溫度模組連接到keyestudio micro：bit傳感器擴充版。如下圖所示。

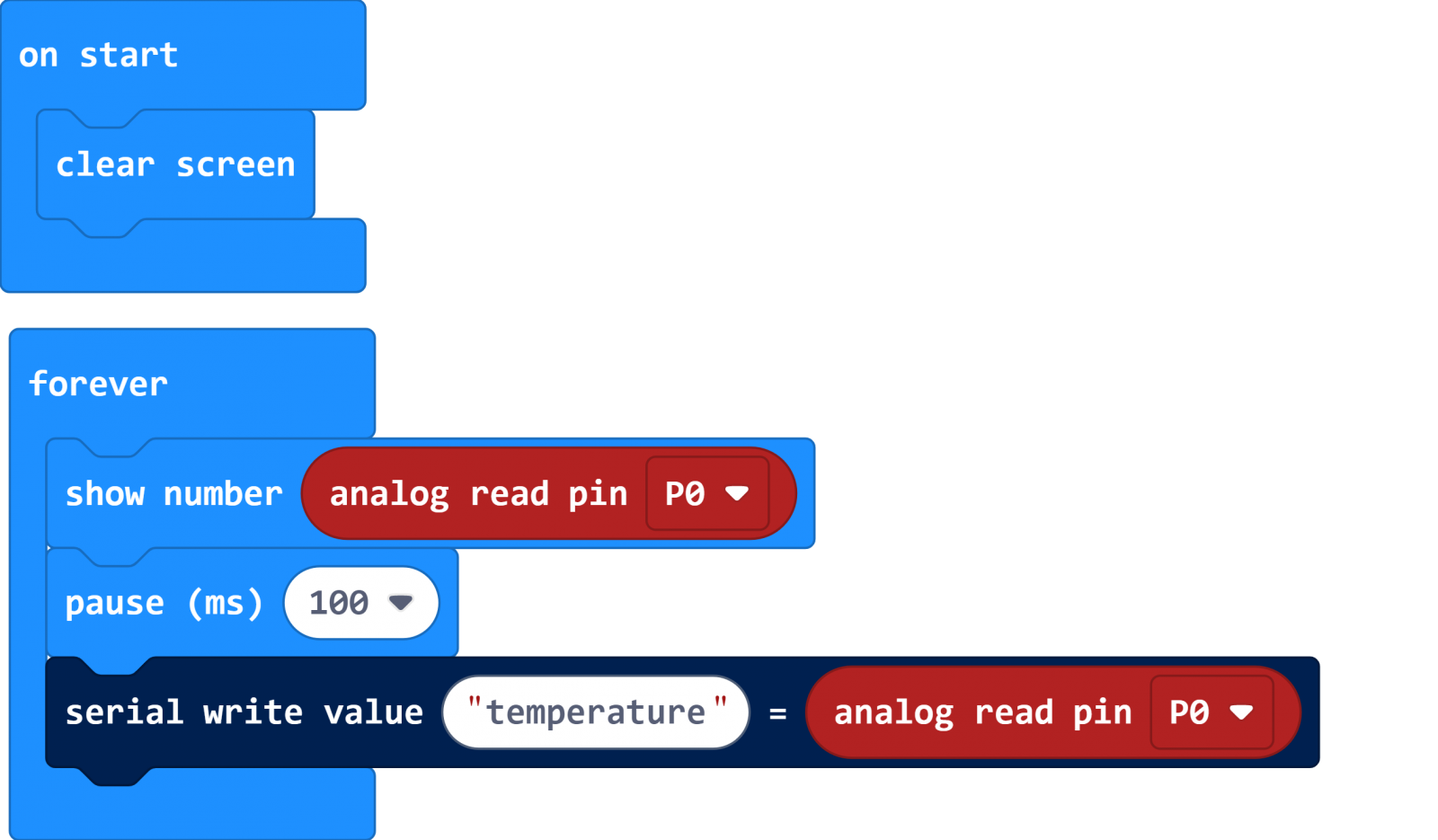

測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的項目程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成接線並加電後，將以上代碼發送到MICROBIT。

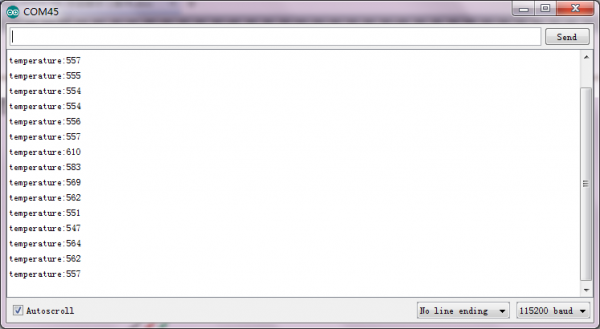

您應該看到類比溫度值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以讀取該值。
7.24 專案：聲音傳感器
概述
對於那些走廊燈，當我們穿過走廊發出聲音時，走廊燈會自動點亮，安靜下來後，燈光熄滅。為什麼？實際上，在照明電路內部，它已經安裝了聲音傳感器。當檢測到聲音時，燈會亮，否則LED會熄滅。
在本課程中，我們將類比聲音傳感器連接到micro：bit的P0，然後通過讀取P0的類比值來檢測外部聲音。
外部聲音越大，類比值越大。
您可以看到類比值顯示在micro：bit LED矩陣上，或者從arduino軟件的串行監視器檢查它。
所需組件
零件介紹
類比聲音傳感器模組：
該類比聲音傳感器模組通常用於檢測環境聲音。您可以使用它來進行一些互動式作業，例如語音開關。
規格
連接方式

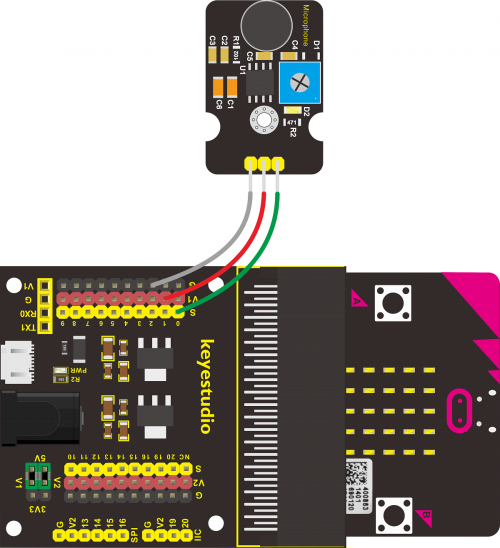

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將類比聲音模組連接到keyestudio micro：bit傳感器擴充版。如下圖所示。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果

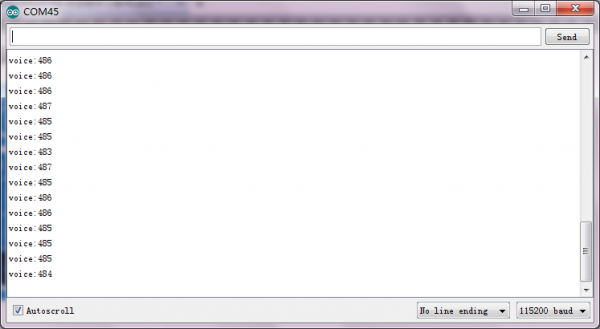

完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。您應該看得到語音值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取該值。如下所示。
7.25 專案：類比旋轉電位器
概述
在本實驗中，keyestudio 類比旋轉傳感器的信號端連接到micro：bit P0。通過讀取P0的類比值，旋轉電位計，您應該會在micro：bit LED矩陣上看到類比值已更改。
所需組件
組件簡介
類比旋轉傳感器：
該類比旋轉傳感器基於電位計。它實際上使用一個可變電阻器。旋轉電位器時，實際上會改變可變設備的電阻。
在實驗中，設置好電路，將電阻變化轉換為電壓變化，然後通過信號端將電壓變化輸入到micro：bit的類比輸入中，通過編程得到類比值。
規格
連接方式
將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將類比旋轉模組連接到keyestudio micro：bit傳感器擴充版。將信號引腳連接到P0，+引腳連接到V1接頭，-引腳接地。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。
旋轉電位計，您應當會獲得在micro：bit的LED矩陣上顯示值的變化。
概述

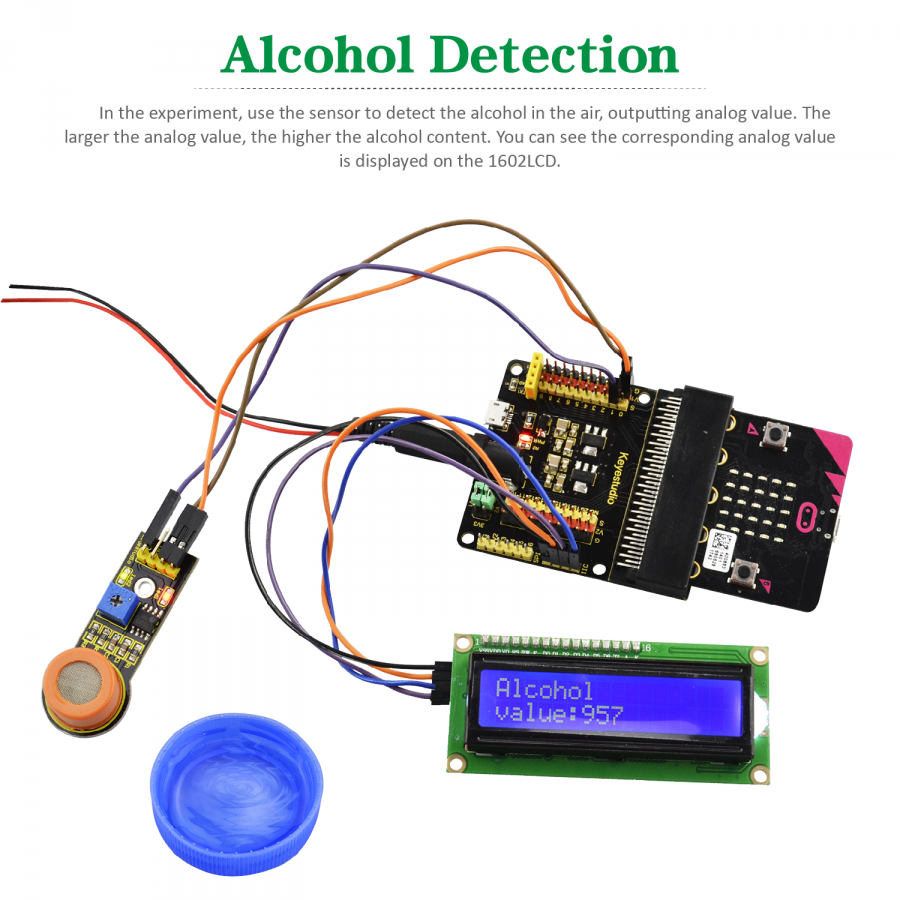

在該項目中，您將學習如何使用類比酒精傳感器和micro：bit來檢測空氣中的酒精含量。
所需零件
零件介紹
類比酒精傳感器：
該模擬傳感器-MQ3適用於檢測酒精。它可以在呼吸分析儀中使用。它具有很好的選擇性，因為它對酒精的敏感性更高，對苯的敏感性更低。
可以通過旋轉傳感器上的電位器來調節靈敏度。
它具有兩個信號引腳，即模擬A0和數字D0。酒精濃度越高，A0值越高。
當酒精濃度和A0值都達到一定值時，D0從低電平變為高電平，這可以通過電位計來控制。
規格

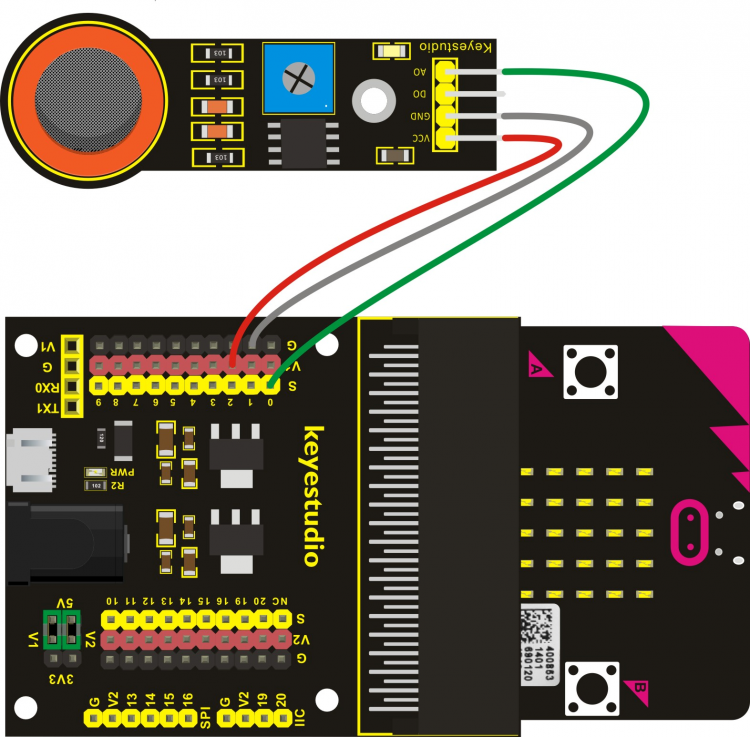

連接方式
將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將類比酒精模組連接到keyestudio micro：bit傳感器擴充版。將VCC連接至V1接頭，接地，A0引腳連接至P0接頭。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。
讀取A0信號端的值。酒精濃度越高，該值越大。
您應該看到該值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取該值。如下所示。
延伸實驗
7.27專案：空氣中的易燃氣體
概述
在現實生活中，經常發生氣體洩漏事件。如果洩漏出有毒或易燃易爆氣體，則對人們的健康構成巨大的潛在危害。因此人們開發了各種傳感器來檢測空氣中的各種氣體含量，可以及時報警以處理洩漏的氣體。在這個專案中，您將學習如何使用類比氣體傳感器和micro：bit來檢測空氣中的可燃氣體。在micro：bit的LED矩陣上顯示氣體的類比值，或在串行監視器上檢查該模擬值。
所需組件
零件介紹
類比氣體傳感器：
該類比氣體傳感器用於檢測空氣中的可燃氣體，例如液化氣，丙烷，氫氣等。Keyestudio類比氣體傳感器對液化氣，丙烷和氫氣具有很高的靈敏度，非常適合測試天然氣和其他可燃氣體。
這是一款適用於各種應用的低成本傳感器。
它具有高靈敏度和快速響應。可以通過旋轉傳感器上的電位器來調節靈敏度。
Keyestudio類比氣體傳感器具有兩個信號端子，即類比端口A0和數字端口D0。
可燃氣體的濃度越高，A0值越高。當可燃氣體濃度和A0都達到一定值時，D0從低電平變為高電平，這可以通過電位計來控制。
規格
連接方式

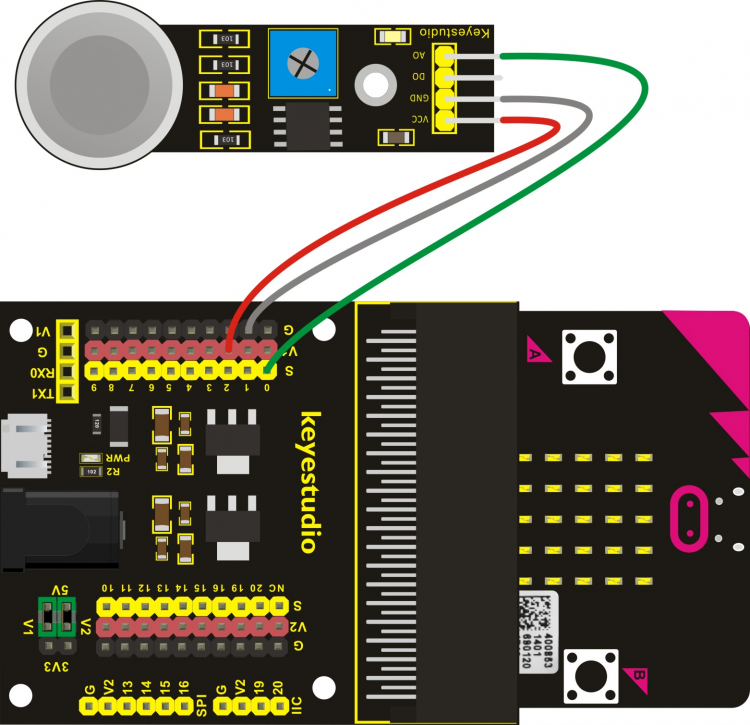

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將類比氣體傳感器連接到keyestudio micro：bit傳感器擴充版。將VCC連接至V1接頭，接地，A0引腳連接至P0接頭。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將類比氣體傳感器連接到keyestudio micro：bit傳感器擴充版。將VCC連接至V1接頭，接地，A0引腳連接至P0接頭。

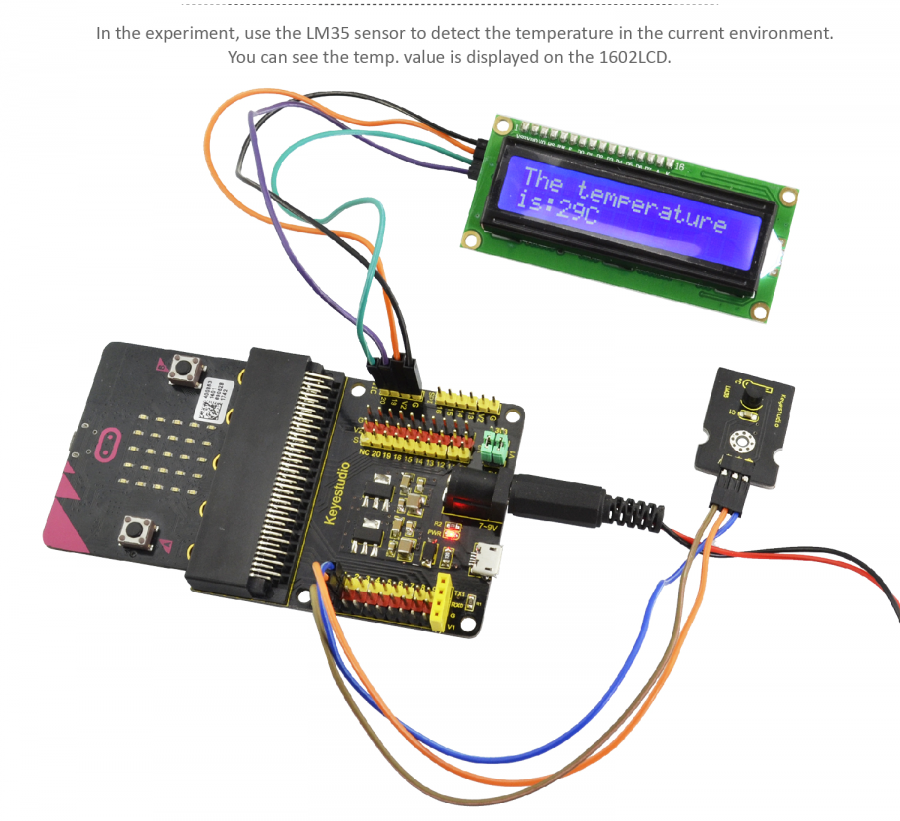

7.28專案：環境溫度檢測
概述

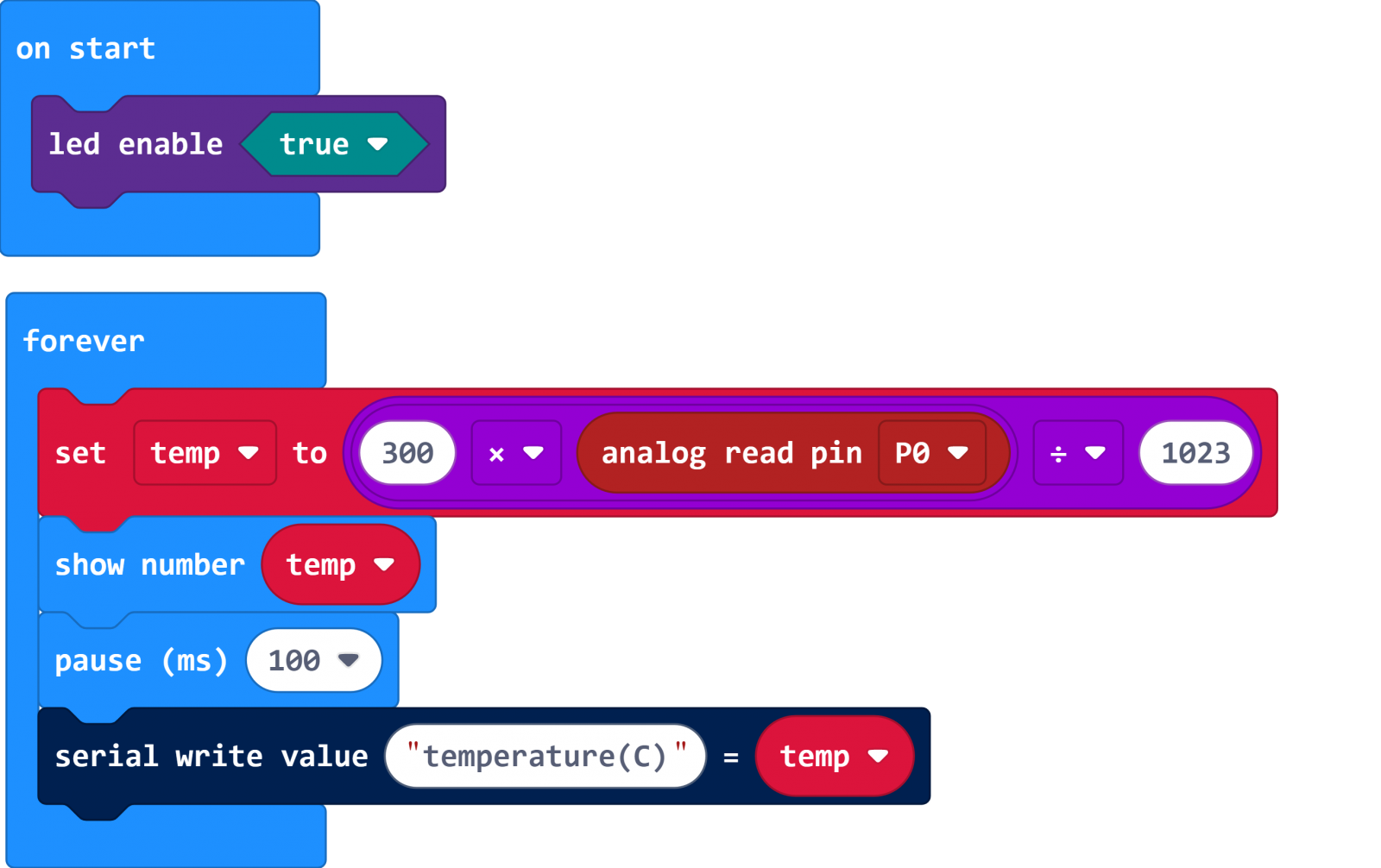

在上一個項目23中，我們僅獲得當前環境中溫度的類比值。現在，我們將使用LM35線性溫度傳感器來檢測環境溫度。最後，通過計算獲得當前環境的特定溫度值，並將其顯示在micro：bit LED矩陣或Arduino螢幕上。
所需零件
組件介紹
LM35線性溫度傳感器：
它基於半導體LM35溫度傳感器。它可用於檢測環境溫度。該傳感器的功能範圍為0攝氏度至100攝氏度。靈敏度為每攝氏度10mV。輸出電壓與溫度成正比。
信號輸出電壓和攝氏度之間存在線性關係。計算公式如下：0℃時，輸出0V； 0℃時，輸出0V。每增加1℃，輸出電壓將增加10mV。
規格

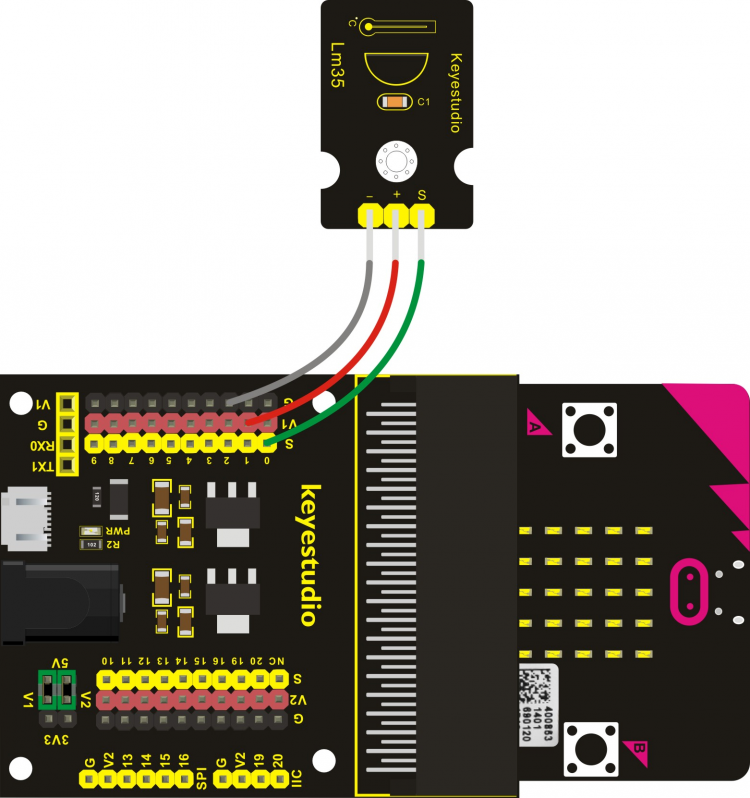

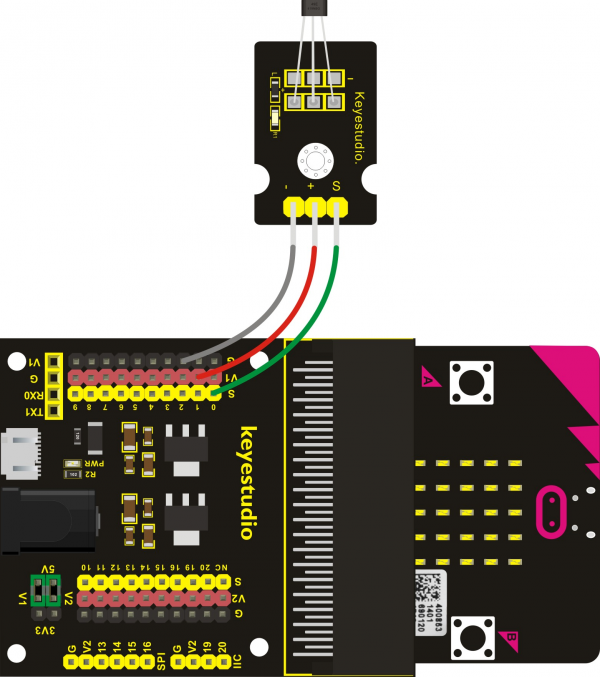

將micro：bit插入keyestudio micro：bit傳感器V2防護罩。然後將LM35傳感器連接到keyestudio micro：bit傳感器護罩。將信號引腳連接到P0接頭，+引腳連接到V1接頭，接地。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。

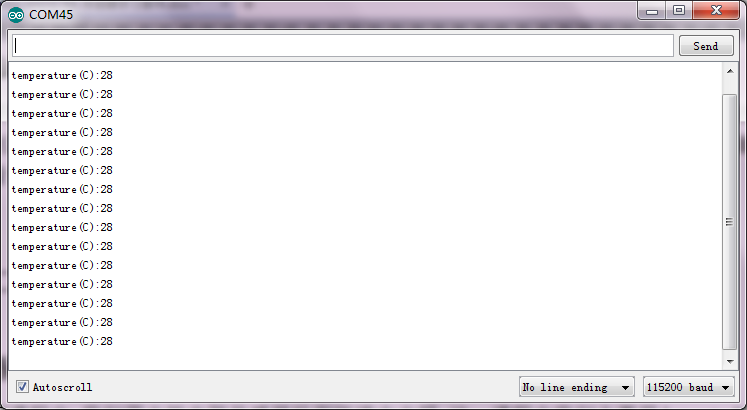

您應該看到溫度值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取如下所示的值。在不同的環境下，該值可能會有所不同。
延伸實驗
7.29 專案：環境光線亮度
概述
本課有點類似於以前通過光電管進行的照明測試。但是這次我們將使用keystudio TEMT6000光傳感器，其靈敏度要比光電管更好。
您將學習如何使用TEMT6000傳感器和micro：bit測試環境光線亮度。在micro：bit LED矩陣或Arduino顯示器上顯示類比值。
所需零件
零件介紹
TEMT6000環境光傳感器：
該TEMT6000光傳感器主要由高可見光敏光（NPN型）三極管組成。它可以捕獲微小的光變化並將其放大約100倍，微型處理器可以輕鬆識別出這些信號以進行AD轉換。
它對可見光照明的響應與人眼相似，因此可以判斷環境光的強度。但是請注意，它對IR或UV光的反應不佳。
該傳感器可用於友善的互動式應用。
規格
連接方式
將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將TEMT6000光傳感器連接到keyestudio micro：bit傳感器擴充版。將信號引腳連接到P0接頭，+引腳連接到V1接頭，接地。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。
讀取信號端的值。環境光越強，該值越大。您應該看到該值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取以下值。
7.30 專案：植物自動澆水器
概述
在生活中，您可能經常不時澆灌一些花卉和植物，以防止它們枯萎，但並不需要倒太多水。這可能需要有照顧經驗。那麼，我們是否可以製造一種系統，使機器在乾燥時自動為植物的土壤澆水？當然，是可以的！
在這個專案中，您將學習如何使用土壤傳感器和micro：bit來檢測植物土壤的濕度。在micro：bit LED矩陣或串行監視器上顯示類比值。濕度越大，類比值越大。
所需零件
零件介紹
土壤濕度傳感器：
這種簡單的土壤傳感器是檢測植物土壤濕度的理想選擇。如果土壤缺水，則傳感器輸出的類比值會減少，否則會增加。
規格
自動澆水系統如下：
首先，我們將土壤傳感器連接到微型控制器，以檢測土壤的濕度。然後將繼電器模塊也連接到MCU。在繼電器的常開（NO）端子上，分別連接泵和電源。
當檢測到土壤太乾時，微型處理器將控制繼電器打開，未連接NO端子，為泵供電，然後泵將開始工作，為您的花卉和植物澆水。
如果檢測到土壤足夠潮濕，微型處理器將控制繼電器關閉，NO端子斷開，關閉電源，因此泵將停止澆水。
連接方式

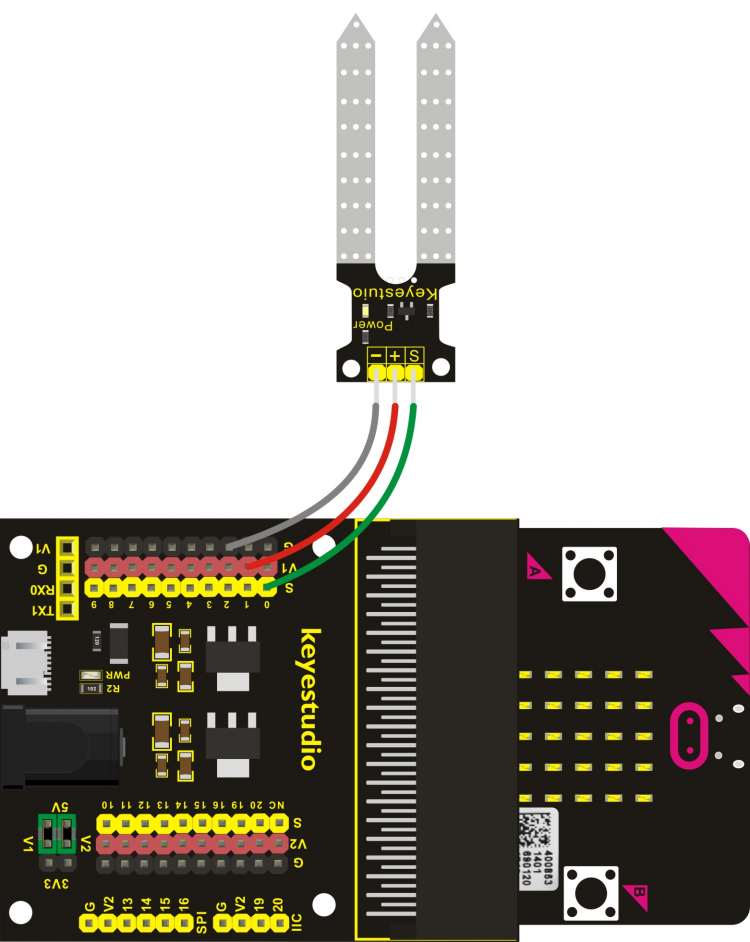

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將土壤濕度傳感器連接到keyestudio micro：bit傳感器擴充版。將信號引腳連接到P0接頭，+引腳連接到V1接頭，接地。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。將傳感器插入植物的土壤中。讀取信號端的類比值。土壤濕度越大，類比值越大。
您應該看到該值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取該值。
7.31專案：水位警報
概述
在現實生活中，當下大雨時，河流或水庫中的水位將急劇上升。當達到一定水位時，有必要打開水閘以解決安全隱患。但是，如何檢測河流或水庫中的水位呢？非常簡單，使用水位傳感器。
因此，在本實驗中，我們將使用水傳感器和蜂鳴器模組來檢測玻璃杯中的水位，如果水位超過此水平，則蜂鳴器應發出警報。
所需零件
零件介紹
keyestudio水位傳感器：
該水位傳感器易於使用，便攜式且具有成本效益，旨在識別和檢測水位和水滴。這種較小的傳感器可以通過一系列裸露的平行線痕跡來測量水滴量或水量。
特徵
規格
連接方式

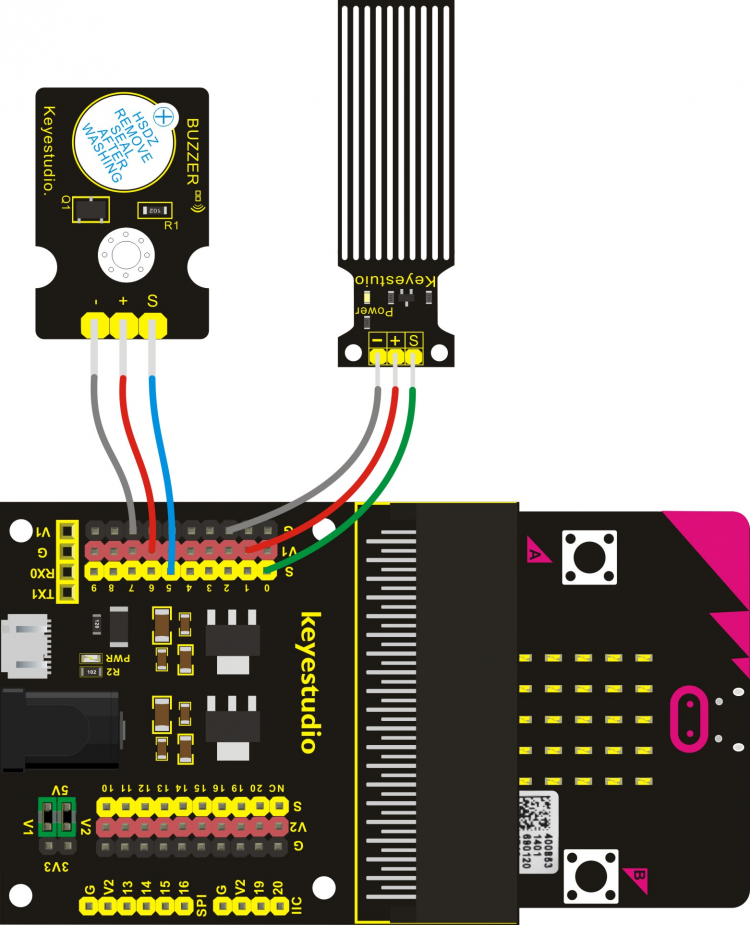

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將蜂鳴器和水傳感器分別連接到keyestudio micro：bit傳感器擴充版。如下所示。

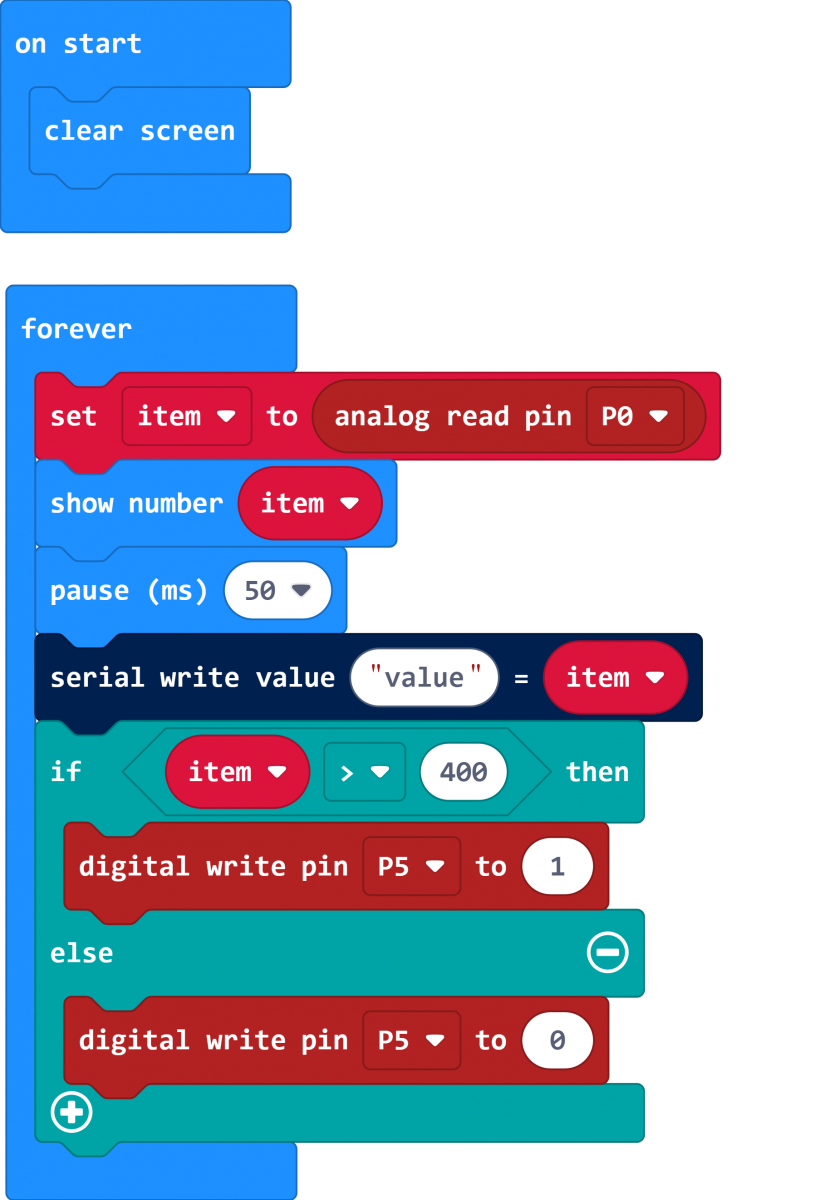

測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示例代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。

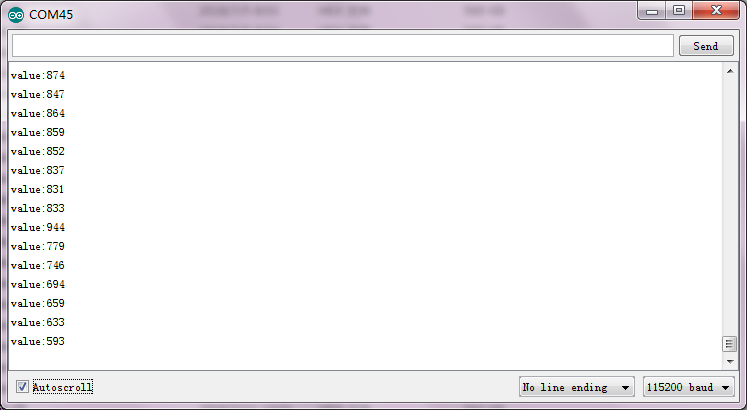

讀取信號端的值。水位越高，價值越大。當類比值大於400時，模組上的蜂鳴器將發出警報。您應該看到該值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取該值。如下圖所示。
7.32 專案：紫外線檢測
概述
在本專案中，您將學習如何使用紫外線傳感器和micro：bit來檢測紫外線。在micro：bit LED矩陣或Arduino顯示器上顯示模擬值。
所需零件
零件介紹
Keyestudio GUVA-S12SD紫外線傳感器：
該傳感器主要包括GUVA-S12SD，用於測量智能穿戴設備（如手錶，智能手機和具有UV指數的戶外設備）的紫外線指數。在紫外線消毒方面，它可用於監測紫外線強度或用作紫外線火焰探測器。
參數

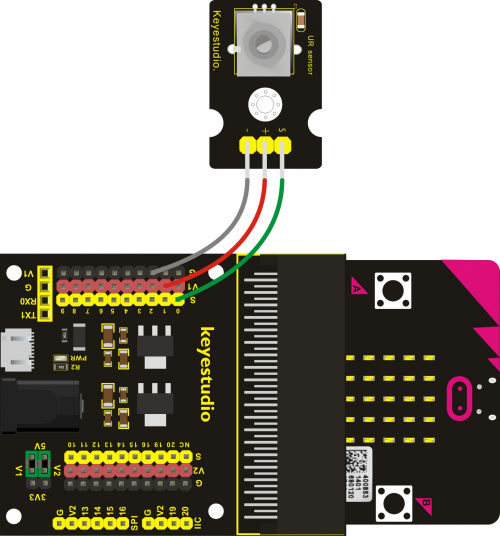

連接方式

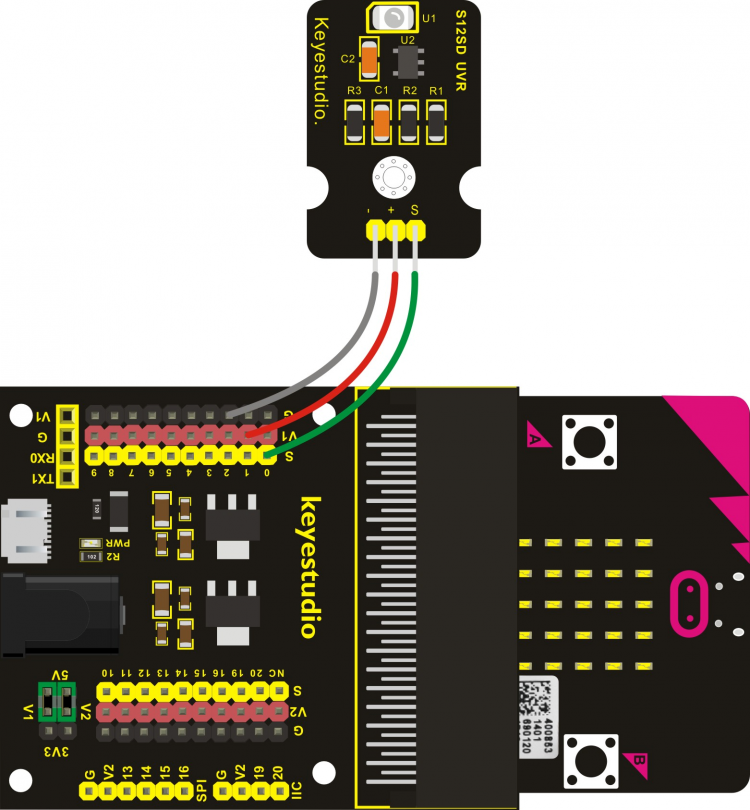

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將紫外線傳感器連接到屏蔽層。將信號引腳連接到模擬P0。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。
讀取P0信號端的模擬值。紫外線越大，值越大。
您應該看到該值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取如下所示的值：
概述
我們的生活到處都是空氣。空氣中包含許多成分，其中一些有用，一些有害，其中一些對人體有重大影響，而其中一些對人體影響很小。
因此，在本課程中，您將學習如何使用蒸汽傳感器和micro：bit來檢測空氣中的蒸汽含量。在micro：bit LED矩陣或串行監視器上顯示模擬值。
所需零件
零件介紹
Keyestudio蒸汽傳感器：
蒸汽傳感器是一個類比傳感器，可以用作簡單的雨水檢測器或液位開關。
當該傳感器的感應區域上的水分上升時，其信號端的輸出電壓將增加。
參數
連接方式

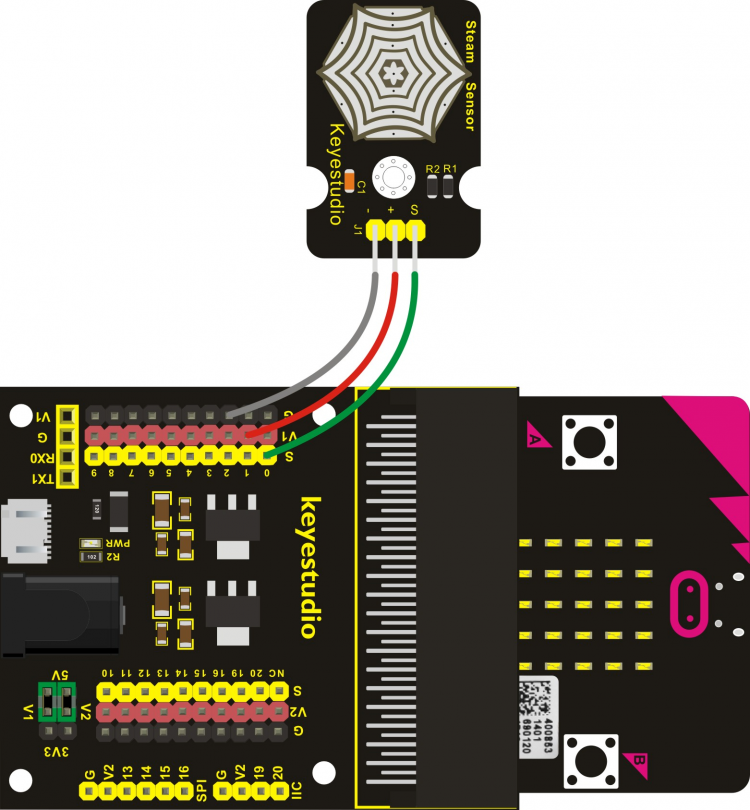

將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將蒸汽傳感器連接到擴充版。將信號引腳連接到模擬P0。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果
完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。
讀取P0信號引腳的模擬值。空氣中的蒸氣含量越高，該值越大。
您應該看到該值顯示在micro：bit的LED矩陣上。或者，您可以打開Arduino IDE的串行監視器以獲取值，如下圖所示。
7.34 專案：壓力檢測
概述

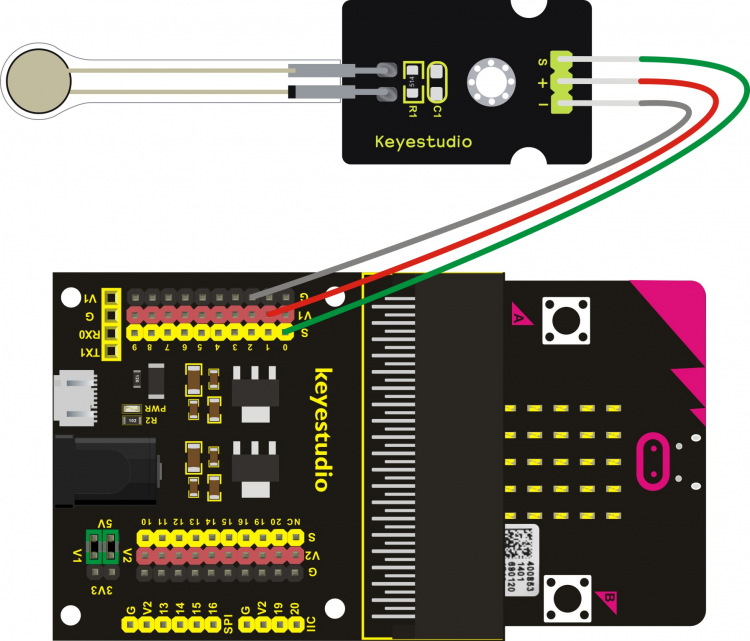

在以前的專案中，您了解了通過不同的傳感器檢測到的各種外部信息，例如溫度，光，聲音，氣體等。現在，讓我們使用keyestudio薄膜壓力傳感器和micro：bit來檢測外部應力。在micro：bit LED矩陣或串行監視器上顯示壓力的類比值。
所需零件
零件介紹
薄膜壓力傳感器：
該傳感器採用具有超薄薄膜墊的柔性納米壓敏材料。它是防水且對壓力敏感的。
當傳感器檢測到外部壓力時，傳感器的電阻將發生變化。然後通過電路可以將電阻變化轉換為電壓變化，將其輸出到信號端。
這樣，我們可以通過檢測信號變化來獲得壓力變化的條件。
規格
連接方式
將micro：bit插入keyestudio micro：bit傳感器V2擴充版。然後將壓力傳感器連接到擴充版。將信號引腳連接到模擬P0。
測試代碼
如果您不熟悉編寫代碼，請不要擔心。首先，您可以輸入以下連結：https://makecode.microbit.org/來編輯您的專案程序。以下是我們為您完成的示範代碼。
程式連結
範例結果

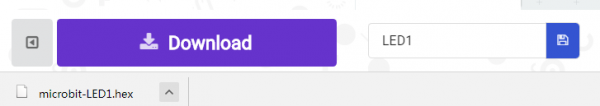

完成線的連接並接上電源後，將以上代碼發送到MICRO:BIT。

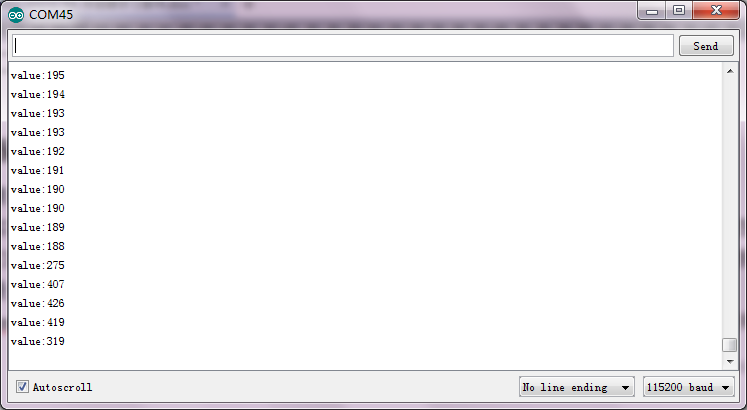

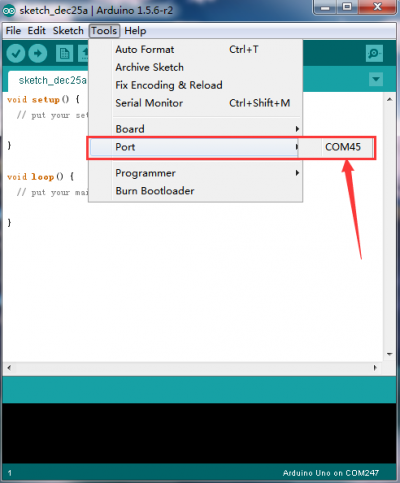

用力按壓傳感器的薄墊，然後讀取P0信號引腳的模擬值。壓力越大，數值越大。您應該會看到該值顯示在 micro:bit 的 LED 矩陣上。或者你可以打開Arduino IDE的串口監視器來獲取下面的值。

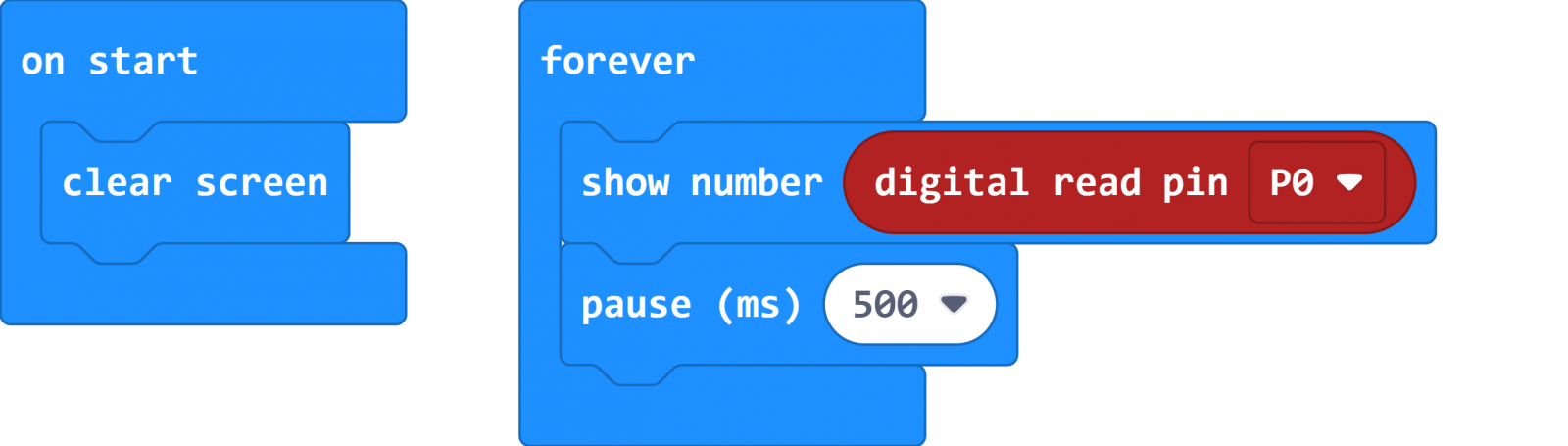

7.35專案：震動控制LED燈開關
概述
在該專案中，您將學習如何使用震動感測器和micro：bit來控制LED的開和關。
所需零件
連接

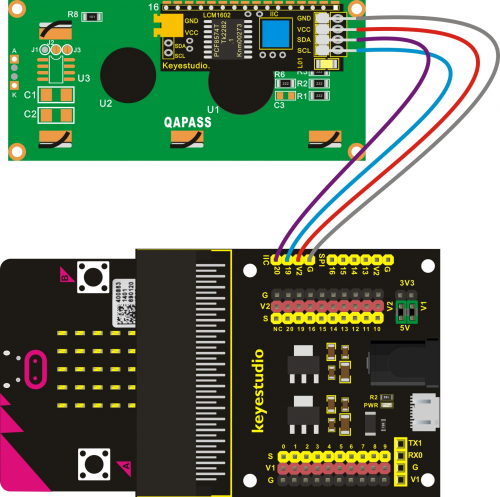

將micro：bit插入keyestudio感測器擴充板，然後將keyestudio 1602 I2C液晶模組連接到擴充板上的IIC連接器。將SCL引腳連接到P19，將SDA引腳連接到P20，將VCC引腳連接到V2，將GND接地，如下圖所示。
請注意，如果您無法清楚地分辨出字詞，則可以通過旋轉LCD背面的藍色電位器來調整對比度。
編程測試
請輸入https://makecode.microbit.org/來編輯您的專案程式。您應該添加軟體套件以進行編程。如下圖所示：
接著在欄位上搜尋連結，您應該會看到以下的內容。
可以從下面的連結進到下載庫：https://github.com/xuefengedu/pxt-lcd1602_CN

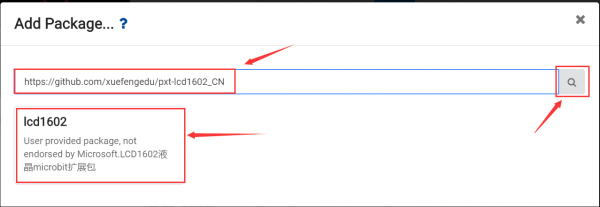

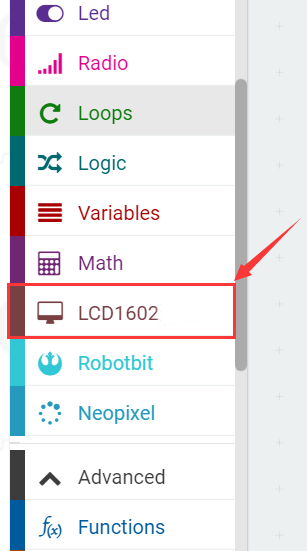

點擊LCD1602以下載軟體套件。接著您應該會看到LCD 1602模組已成功添加到編輯器塊中。如下圖所示。

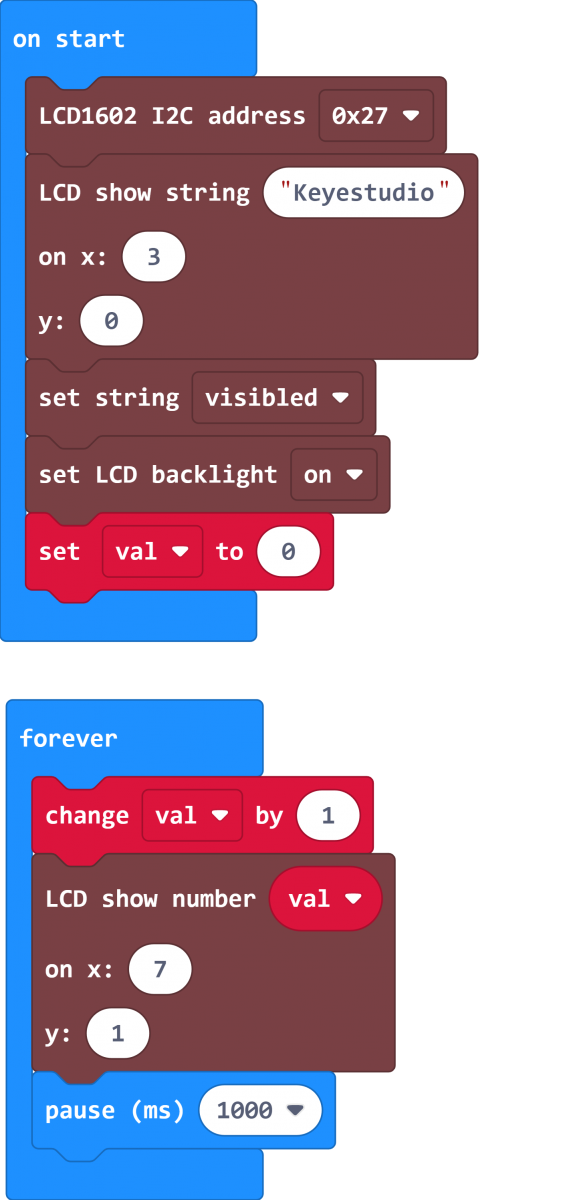

最後，您應該看到下面顯示的編程。
程式連結
範例結果

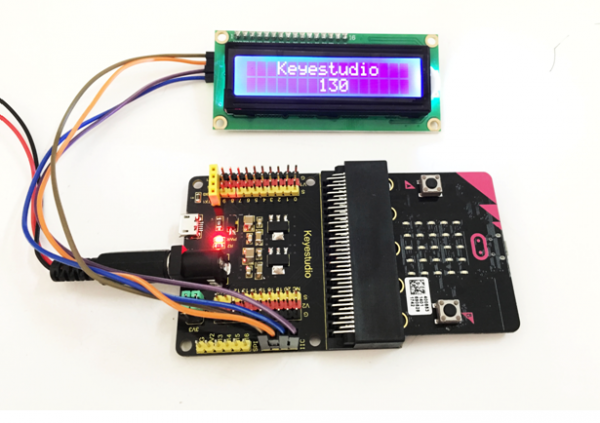

完成接線並供電，將編程傳送到MICROBIT，您應該會在液晶顯示屏的第一行看到" Keyestudio"字詞，以及在第二行看到數字。且數字將每秒加1。
請注意，如果您無法清楚地分辨出字詞，則可以通過旋轉LCD背面的藍色電位器來調整對比度。
或在此處查看影片：https://video.keyestudio.com/KS0361-365/
      |   電話：04-2375-3535 傳真：04-2256-9949 統編：90386785 E-mail：service@oursteam.com.tw LINE ID：@oursteam |  |  |  |  |
